避雷器带电测试原理
避雷器带电测试原理-概述说明以及解释1.引言1.1 概述避雷器在电力系统中扮演着非常重要的角色，它能够保护设备和线路免受雷电冲击和过电压的影响，从而确保系统的正常运行和设备的安全性。
而对于避雷器的性能及可靠性来说，带电测试是非常必要的一项工作。
本文将着重介绍避雷器带电测试的原理及其重要性，并对其未来的应用进行展望。
通过对避雷器带电测试进行深入了解，可以更好地认识和应用该技术，为电力系统的安全稳定运行提供保障。
1.2文章结构文章结构部分的内容可以包括以下内容：本文将从三个方面对避雷器带电测试原理进行深入探讨。
首先，我们将介绍避雷器带电测试的必要性，探讨为什么需要对避雷器进行带电测试以及其重要性。
其次，我们将详细解释避雷器带电测试的原理，包括测试过程中所涉及的技术原理和方法。
最后，我们将总结避雷器带电测试的重要性，并对其原理的应用进行展望，探讨未来的发展方向。
通过深入的分析和讨论，我们希望读者能够更全面地了解避雷器带电测试的原理及其在实际应用中的重要性。
1.3 目的:避雷器带电测试原理的目的在于阐述避雷器在带电状态下进行测试的重要性和必要性。
通过对避雷器带电测试原理进行深入的探讨，旨在帮助读者更好地理解该测试方法的核心原理，从而提高对避雷器性能和安全保障的认识。
同时，本文旨在为工程技术人员提供一种有效的测试方法，以确保避雷器在实际工作中的有效性和稳定性，从而为电力系统提供可靠的保护措施。
最终目的是为读者提供关于避雷器带电测试原理的全面理解，为实际工程应用提供指导。
2.正文2.1 避雷器的作用和重要性避雷器是一种用来保护电力设备免受雷电影响的重要装置。
它的主要作用是在系统母线或设备绝缘子遇到雷电冲击时，将过电压引到地或其他安全回路，以保护设备免受损坏。
避雷器的重要性在于它能有效地保护电力设备，避免由于雷电造成的电气设备故障和损坏，从而确保电力系统的正常运行和供电可靠性。
在电力系统中，避雷器起着至关重要的作用，因为雷电是一种突发性强大的自然现象，会给电力系统带来严重的影响，如引起设备的击穿和损坏，造成系统的短路和电压暂降，甚至引发火灾和安全事故。
避雷器带电测试数据分析 (图文) 民熔

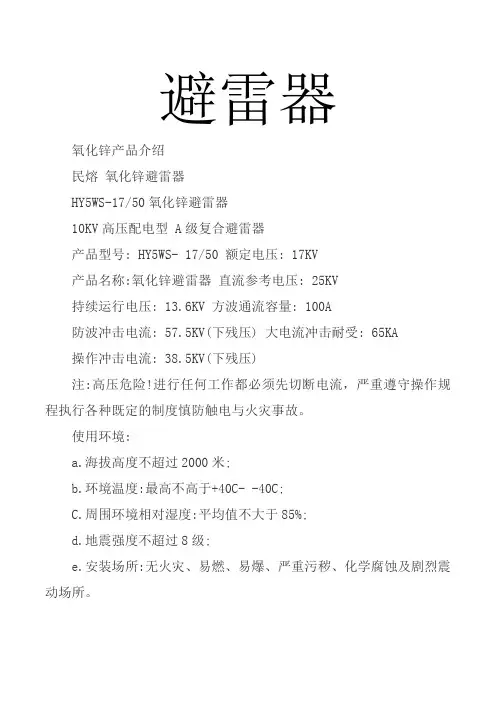

避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器它容易造成接触不良，使测试数据波动较大，无法准确测量。
另一方面，操作人员的操作顺序不协调，可能导致数据偏差。
在测试过程中应避免这些因素。
-一方面，电流、电压采样电路应接触良好，状态稳定；另一方面，各方面人员应随时沟通、唱歌，确保正常的操作顺序。
场干扰因素。
现场设备的空间布置比较复杂，电场干扰因素较多，在试验中容易引起数据波动。
对于正常的波动和错误的操作，操作者应该有一个正确的预测。
当数据正常时，波动不大。
对于波动较大的试验，应进一步查明原因。
1、避雷器带电试验数据分析如下：2010年雷雨季节前后XX变电所220kvxx线路避雷器B相带电试验数据见下表由此表可以明显判断出该支避雷器内部可能存在受潮等缺陷，之后的停电预试结果证实了我们的判断，该支避雷器上节.U1mA及0.75U1mA下泄漏电流均不满足规程规定，U1mA较原始值大幅降低、0.75U1mA下泄漏电流大大超过规程规定的50μA。
为便于分析将该表中几个特征数据变量情况，我们分别将几个特征数据做成柱状图予以分析:r:总阻性电流有效值(只含1、3、5、7次谐波)。
避雷器带电检测 实施方案
避雷器带电检测实施方案一、背景介绍避雷器是电力系统中用来保护设备和线路免受雷击侵害的重要设备，而避雷器的带电检测则是确保避雷器正常运行的重要环节。
因此，制定科学合理的避雷器带电检测实施方案对于电力系统的安全稳定运行具有重要意义。
二、实施方案1. 检测设备准备为了进行避雷器的带电检测，首先需要准备好相应的检测设备。
通常情况下，需要准备高压直流电源、电流互感器、电压互感器、数字电压表、数字电流表等设备。
2. 检测前准备工作在进行避雷器的带电检测之前，需要对检测设备进行检查和校验，确保设备的正常运行。
同时，还需要对待检避雷器进行清洁和检查，确保避雷器无损坏或污染。
3. 检测过程（1）接线连接：将检测设备按照要求连接到待检避雷器上，确保连接牢固可靠。
（2）电源接入：接通高压直流电源，使待检避雷器带电运行。
（3）数据采集：利用电流互感器、电压互感器等设备对待检避雷器的电流、电压等参数进行实时采集。
（4）数据分析：通过数字电流表、数字电压表等设备对采集到的数据进行分析，判断避雷器的运行状态是否正常。
4. 检测结果处理根据数据分析的结果，对避雷器的运行状态进行评估。
如果发现避雷器存在异常情况，需要及时进行处理，修复或更换避雷器。
同时，还需要对检测过程中采集到的数据进行记录和归档，作为后续分析和评估的依据。
5. 安全措施在进行避雷器的带电检测过程中，需要严格遵守相关的安全操作规程，确保检测人员和设备的安全。
同时，还需要对检测现场进行严格的安全防护措施，避免因操作不慎导致安全事故的发生。
三、总结避雷器带电检测是保障电力系统安全稳定运行的重要环节，通过制定科学合理的实施方案，可以有效提高避雷器的运行可靠性和安全性。
因此，在实际工作中，需要严格按照实施方案的要求进行操作，确保避雷器带电检测工作的顺利进行，并及时处理发现的问题，保障电力系统的安全稳定运行。
避雷器带电测试
避雷器避雷器带电测试[1]2.测试容及原理2.1 测试容a) 全电流b) 阻性电流（或功率损耗）c) 泄漏电流谐波；判定老化的重要方法d) 各相泄漏电流与运行电压相角差2.2 测试原理在交流电压下，避雷器的总泄漏电流包含阻性电流（有功分量）和容性电流（无功分量）。
在正常运行情况下流过避雷器的主要为容性电流，阻性电流只占很小一部分，为5%～20%。
但当电阻片老化后，避雷器受潮、部绝缘部件受损以及表面严重污秽时，容性电流变化不大，阻性电流大大增加。
所以带电测试主要是检测泄漏电流及其阻性分量[3]。
3.国常用测试方法a) 全电流法；b) 补偿法(阻性电流法)；采用电压互感器二次接线信号(局里主要采用方式)c) 谐波法；d) 测温法;e) 改进补偿法；采用检修箱电源作为电压信号代替PT二次电压[4]4.测试方法及测试设备(1) 设备：伏安电气ZD-1型金属氧化物避雷器阻性电流带电测量仪(2) 测试方法，可参考《金属氧化物避雷器带电测试作业指导书》[5]，目前相关测试接线方法大致有以下几种，如下图所示[6](3) 干扰及改进方法干扰原因：测量三相氧化锌避雷器时，由于相间干扰影响，A、C 相电流相位都要向B 相方向偏移，一般偏移角度2°～4°左右，这导致A 相阻性电流增加，C 相变小甚至为负[6]。
相间干扰向量图见图4。
改进方法:采用自动边补方式[6]，自动边补（边相补偿）原理是假定B相对A、C相影响是对称的，测量出I c超前I a的角度Φca，A相补偿Φoa=（Φca-120°）/2，C相补偿Φoc=-（Φca-120°）/2。
5.典型故障数据(1) 220 kV I 母A 段避雷器A 相型号为Y10W5-220 / 520W[7] 2007年7月21日2007年8月2日6.典型故障原因a) 结构受损，避雷器部受潮[4]b) MOA阀片老化，引起阀片击穿[8]参考文献[1] 中国南方电网有限责任公司. 电力设备预防性试验规程[S]. 2011.[2] 勋, 王丽君. 金属氧化物避雷器带电测试数据及原理分析[J]. 中国科技信息, 2008, (23):149,151.[3] 袁海燕, 庄燕飞, 任庆帅, 等. 改进的特高压金属氧化物避雷器带电测试方法[J]. 电瓷避雷器, 2011, (6):76-80.[4] 电网公司. 金属氧化物避雷器带电测试作业指导书[S]. 2009.[5] 海龙. 氧化锌避雷器带电测试方法研究[J]. 电力学报, 2011,26(4):325-327.[6] 文宇, 汪晓明, 胡宏宇, 等. 220kV金属氧化物避雷器带电测试异常的处理[J]. 电瓷避雷器,2008, (3):32-33.[7] 涵, 毛学锋, 吴毅. 氧化锌避雷器带电检测方法及现场故障分析[J]. 电气开关, 2013,(2):73-75.。
氧化锌避雷器-带电测试-试验作业指导书
编号：Q/GSB 变电站 KV氧化锌避雷器带电测试试验作业指导书
编写：年月日
审核: 年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
＊＊＊供电公司检修工区高压试验班
1适用范围
本作业指导书适用于所有变电站氧化锌避雷器现场电气试验。
2引用文件
GB 11032--2000 交流无间隙金属氧化物避雷器
DL/T 596—1996 电力设备预防性试验规程
DL/T 804--2002 交流电力系统金属氧化物避雷器使用导则
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3.5 安全措施
3．6试验内容
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
a.试验记录:
无间隙金属氧化物避雷器试验原始记录。
避雷器带电测试数据分析 图文 民熔
避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器易造成接触不良，从而导致试验数据波动较大,不能准确进行测量。
另一方面，各方面操作人员操作顺序未配合好，也可能造成数据的偏差,这些因素在试验过程中都应加以避免。
-方面应保证电流电压采样回路接触良好,状态稳定，另一方面各方面人员应随时沟通呼唱,保证操作顺序正常进行。
现场干扰因素。
现场设备空间布局较为复杂,电场干扰因素较多,且无规律性,极易造成在测试中数据不断波动。
对于正常波动和错误操作，操作人员应有一个正确的预判，正常时各项数据波动不大,对于波动较大的测试,应进-步检查原因。
一、避雷器带电测试数据分析下表为XX变电站220kVXX线避雷器B相在2010年雷雨季节前、后两次带电测试数据:由此表可以明显判断出该支避雷器内部可能存在受潮等缺陷，之后的停电预试结果证实了我们的判断，该支避雷器上节.U1mA及0.75U1mA下泄漏电流均不满足规程规定，U1mA较原始值大幅降低、0.75U1mA下泄漏电流大大超过规程规定的50μA。
避雷器带电测试仪试验方法
避雷器带电测试仪试验方法
避雷器带电测试仪试验方法主要有以下几个步骤：
1.检查设备：确认避雷器带电测试仪的工作状态正常，电池电量充足，并检查相关电缆和接头是否完好无损。
2.设定测试参数：根据避雷器的额定电压和额定放电电流，设定相应的测试参数，如测试电压、放电时间等。
3.连接设备：将避雷器带电测试仪与避雷器相连，确保接线正确无误。
通常情况下，测试仪的输入端与避雷器的进线相连，输出端与避雷器的出线相连。
4.进行测试：根据设定的测试参数，启动避雷器带电测试仪，对避雷器进行带电测试。
通常测试仪会输出一定电压来模拟雷击，持续一段时间以检测避雷器的放电性能和动作时间。
5.记录结果：记录测试仪的输出电压和放电时间，以及避雷器的响应情况。
如果避雷器完全放电，即达到额定放电电流，则表明避雷器工作正常。
6.复查结果：对测试结果进行复查，确保测试的准确性。
如果测试结果不符合要求，可能需要进行进一步的检修或更换避雷器。
7.报告和记录：将测试结果整理成报告，并进行记录，以备后续参考和分析。
需要注意的是，在进行避雷器带电测试时，需要穿戴防护设备，以防止电击和其他意外伤害。
同时，测试过程中应注意避雷器带电状态下的安全操作。
避雷器试验(36页PPT)
二、接地装置的结构
接地装置是由接地体和接地引下线组成的，是埋设 于土壤中的一组金属导体。接地体是由n根垂直接地 极和n根水平接地极焊接为一体的组合电极，作成长 圆形或椭圆形网格状的接地网。在接地网上再焊接 出接地引下线（圆钢、扁钢或铜材）与电气设备的 外壳和架构相连接，称为接地装置。
一般水平接地极的埋设深度为0.6-0.8米；垂直接 地极的埋设深度是在水平接地体以下2.5米的深度 （接地规程要求），并与水平接地焊接牢固，
阀型避雷器的特点
• 当雷电电压作用在避雷器时，避雷器内间隙放 电，将雷电流泻放到大地（接地装置）散流。 • 雷电流泻放后工频电流引下来（称工频续流）， • 在工频续流过零时电弧熄灭，避雷器完成一次 放电过程。它的特点是电压高时电阻小；
电压低时电阻大，主要是阀片非线性特 性决定的。类似于阀门一样。
阀型避雷器试验
用公式表示则为：U=CIa I--避雷器的电流 C-- 材料的常数，也和阀片的截面和高度有关； a--非线性系数，其值小于1，一般在0.2左右， a 愈小说明阀片的非线性程度愈高。（并联电阻的非线性 系数一般在0.3-0.5范围。 采用非线性电阻的另一个优点是阀片的伏安特性， 工频电压低时电阻大，冲击电压高时电阻小，很大的雷 电流I流过非线性电阻呈现很大的电导率，使避雷器上的 残压Uc不致过高。 当雷电流过去后，加在阀片电阻上的电压是工频电 压Ux时，非线性电阻变大，将工频续流Ix限制到很小的 数值，为工频续流过零时熄灭电弧创造条件，完成了一 次放电过程。非线性电阻像阀门一样，起着自动调节电 流的作用，这就是阀型避雷器的由来。
跨步电压和接触电压：
•
当地网中流过接地故障电流时（最大 31kA的短路电流），接地装置应将短路电流泻 放到大地土壤中散流时，在大地土壤中形成电 场分布，如图靠近短路电流最近的地点，电位 分布最大，如果人正在巡视时，人的两只脚步 之间的距离电位差，称为跨步电压。 • 在故障期间人正触摸接地引下线时，脚与 手之间的电位差，接触电压。
避雷器试验 ppt课件
ppt课件
8
ppt课件
9
升压，电流达到1mA 读起此时的电压值，降压 降压到0.75U1mA，读起电流值
ppt课件
10
运行电压下的交流泄漏电流测量 1、升压，当电压达到运行电压时，测量避雷 器泄漏电流 2、降压至零。 3、断开电源，挂接地线，拆除试验接线。
ppt课件
11
金属氧化物避雷器试验
一、金属氧化物避雷器 作用
ppt课件
1
二、金属氧化物避雷器原理
பைடு நூலகம்
ppt课件
2
三、金属氧化物避雷器伏安特曲线
ppt课件
3
四、金属氧化物避雷器试验
试验内容：
1、 绝缘电阻； 2、直流1mA电压U1mA,及0.75U1mA下的泄 漏电流； 3、运行电压下的交流泄漏电流； 4、工频参考电流下的工频参考电压； 5、底座绝缘电阻； 6、放电计数器动作检查。
ppt课件
6
1、绝缘电阻的测量
避雷器绝缘电阻测量主要是检查是否进水受潮，对于 内部有大熔丝的还可以检查内部熔丝是否完好。电力设备预 防性试验规程规定：35kV及以下的避雷器用2500V兆欧表测 量，其绝缘电阻不低于1000MΩ；35kV以上用2500V兆欧表 测量其值低于2500MΩ。
ppt课件
7
2、测量1mA（直流）时的临界动作电压 U1mA和75%U1mA直流下的泄露电流
测量避雷器的U1mA主要是检查其阀片是否受潮，确 定其动作性能是否符合要求，其测量接线通常采用单相半波 整流电路。
U1mA实测值与初始值或制造值相比，其变化不应大于5%， U1mA过高使保护电气设备的绝缘裕度降低，U1mA过低使 避雷器在各种操作和故障的瞬态过电压下发生爆炸，测量 75%U1mA下的直流泄露电流，主要检测长期允许工作电流 的变化情况。规程规定，75%U1mA下的泄露电流不大于 50μA.且与初始值相比较不应有明显变化。如试验数据虽未 超过标准要求，但是与初始数据出现比较明显变化时应加强 分析，并且在确认数据无误的情况下加强监视，如增加带电 测试的次数等。
避雷器带电测试
避雷器带电测试一、避雷器的作用能释放雷电兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。
二、避雷器的分类避雷器有管式和阀式两大类。
阀式避雷器分为碳化硅避雷器和金属氧化物避雷器（又称氧化锌避雷器）。
管式避雷器主要用于变电所、发电厂的进线保护和线路绝缘弱点的保护。
碳化硅避雷器广泛应用于交、直流系统，保护发电、变电设备的绝缘。
氧化锌避雷器由于保护性能优于碳化硅避雷器，正在逐步取代后者，广泛应用于交、直流系统，保护发电、变电设备的绝缘，尤其适用于中性点有效接地的110千伏及以上电网。
三、避雷器的工作原理在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题四、MOA的交接和预防性试验1、绝缘电阻（交接、预试项目）试验目的：初步判断MOA的绝缘状况试验设备：2500kV兆欧表判断标准：35kV以上，不低于2500MΩ35kV及以下，不低于1000MΩ试验周期：6－10kV，500kV3－5年注意事项：试验后对被试品和临近试品放电2、直流1mA电压U1mA及0.75 U1mA下泄漏电流（交接、预试项目）试验目的：检查是否受潮或者是否劣化，确定其动作性能是否符合产品性能要求试验设备：高压直流发生器判断标准：U1mA实测值与出厂或初始值变化小于5％0.75 U1mA下泄漏电流不大于50μA试验周期：6－10kV，1－3年500kV，3－5年3、运行电压下交流泄漏电流（交接、带电预试项目）试验目的：测试表明，在运行电压下测量全电流、阻性电流可在一定程度上反映MOA运行的状况。
氧化锌避雷器带电测试实验
氧化锌避雷器带电测试实验课程名称：电气设备故障诊断技术实验组员；X笑庆〔信电09-8〕丁慧慧〔信电09-8〕王喜乐〔信电09-8〕朱星奎〔信电09-8〕目录一、实验目的 (3)二、实验内容 (3)三、实验原理 (3)四、实验方法 (4)五、主要实验仪器设备 (4)六、数据采集与分析步骤 (5)1、数据采集 (5)2、符号意义 (5)3、波形采集 (6)4、波形复原 (7)5、分析 (9)6、小波分形 (10)七、实验总结 (14)一、实验目的1、初步了解氧化锌避雷器的内部构造；2、通过实验了解判定氧化锌避雷器性能优劣的方法；3、通过实验掌握氧化锌避雷器的故障特征和相应的故障诊断方法。
二、实验内容分别对三只氧化锌避雷器进展上电加压实验，利用电流基波与电压基波的相位差φ来判断氧化锌避雷器故障状态。
三、实验原理避雷器是一种过电压保护装置，当电网电压升高到避雷器规定的动作电压时，避雷器动作，释放过电压电荷，将电网电压升高的幅值限制在一定的水平之下，从而保护设备绝缘不受损坏。
