开题报告机械设计制造及其自动化50吨桥式起重机小车机构设计综述本课题国内外研究动态,说明选题的依据和意义随着世界贸易量大幅增长,在大多数矿厂工地、车站、存储仓库、建筑工地、机械加工和国防建设等国民经济各领域越来越广泛地使用各种起重机运输机械,特别是集装箱港及大型散货港在最近十几年发展迅猛,随着各个港口码头对装卸效率要求的大幅提高,桥式起重机正趋于大型化、高速化发展。
其进行着装卸、运转、输送、修理、塔机、安装等生产作业。
是减轻工人劳动强度、降低装卸费用、提高劳动生产率、实现生产过程机械化和自动化不可缺少的机械设备。
桥式起重机是指用吊钩或抓斗吊取货物的一种机械,它由桥架(大车)和起重小车两大部分组成。
桥架横跨于厂房或露天货场上空,沿吊车梁上的起重机轨道纵向运行,起重小车在桥架上沿小车轨道横向运行,通用桥式起重机有大车运行机构(装在桥架上)、起升机构和小车运行机构(装在小车上)等三中工作性机构,皆为电动。
一般情况下大车运行轨道为直线,起重机可在长方形场地作起重装载工作;在特殊情况下大车运行轨道可为一个圆圈,起重机则工作于一个圆形场地上。
桥式起重机是一种工作性能比较稳定,工作效率比较高的起重机。
在查阅大量文献的基础上,了解了桥式起重机的工作原理,以及工作过程。
其中,起升机构包括卷筒、钢丝绳、滑轮的设计;运行机构包括小车和大车运行机构的整体传动方案的设计、主从车轮的设计、运行轨道的设计。
桥式起重机应该向多元化发展,走向更多的层面,而不仅仅只局限于厂房内。
并且,对桥式起重机今后的发展趋势进行了深入探讨,提出了轻型化、数控化、精确化的展望!本次课题是关于起桥式重机小车的设计,桥式起重机小车主要包括起升机构、小车架、小车运行机构、吊具等部分。
其中的小车运行机构主要由减速器、主动轮组、从动轮组、传动轴和一些连接件组成。
起升机构是将货物提起或落下的机构,一般为卷扬式。
它由起升机构的传动装置(包括电动机、制动器、减速器、卷筒装置等)和钢丝绳卷绕系统组成。
5010T,跨度28m,双粱桥式起重机结构设计
![5010T,跨度28m,双粱桥式起重机结构设计](https://img.taocdn.com/s3/m/374e0b924431b90d6c85c7dd.png)
50/10T,跨度28m,双粱桥式起重机结构设计1)大车轴距2)腹板尺寸3)翼缘板尺寸4)主梁尺寸第二章总体设计1.桥架尺寸的确定B=(11~46)L=(11~46)⨯22.5=6.375~4.25 m根据小车轨距和中轨箱型梁宽度以及大车运行机构的设置,取B=5 m端梁全长B=5.916m2.主梁尺寸高度h=(11~1417)L=1821~1500 mm取腹板高度h=1600 mm腹板厚度1δ=6 mm翼缘板厚度δ=24 mm主梁总高度1H=h+2δ=1648 mm主梁宽度 b=(0.4~0.5)1H=648~810 mm字腹板外侧间距 b=760 mm>60L=425 mm 且>13H=540 mm上下翼缘板相同为24 mm⨯600 mm主梁端部变截面长取 d=2350 mm.图2-1 双梁桥架结构第三章主端梁截面积几何性质B=5 mB=5.916mh=1600 mm1δ=6 mmδ=24 mm1H=1648 mmB1=b=552 mm24 mm⨯600 mmd=2350 mm1)截面尺寸1) 固定载荷图3-1 主梁与端梁截面a) 主梁截面A=(600⨯24+1600⨯6)⨯2=0.04512m2惯性矩xI=2.8164160.425436160⨯⨯⨯+⨯)(=2.13053⨯1010 mm4yI=2.250491616033454⨯⨯⨯+⨯)(=1.71202⨯109 mm4b)端梁截面A=2876020600⨯⨯+⨯)(=36160 mm2=0.03616m2xI=762802603.876⨯⨯⨯+⨯)(=4.2641⨯109 mm4yI=60237.6760.83632⨯+⨯⨯⨯()=6.8221⨯108 mm4第四章载荷主梁自重载荷'F =kρAg⨯9.81=1.281.9104512.07850⨯⨯⨯⨯=4165.3 NA=0.04512m2xI=2.130⨯1010 mm4yI=1.712⨯109 mm4A1=0.03616m2xI1=4.264⨯109 mm4yI1=6.822⨯108 mm4'F=4165.3 N5.3.1 验算主腹板受拉翼缘板焊缝④的疲劳强度max σ=20()x xM y I δ-=3103207438.87108002.130510⨯⨯⨯=120.43MPamin σ=min 20()xM y I δ-=31076171.8108002.130510⨯⨯⨯ =28.84MPa图5-5 主梁截面疲劳强度验算点应力循环特性γ=min max σσ=28.84120.43=0.2395〉0 根据工作级别A6,应力集中等级1K 及材料Q235,查得119][1=-σMP ,b σ=370 MPa焊缝拉伸疲劳需用应力为max σ=120.43MPamin σ=28.84MPa012主梁加劲肋设置及稳定性计算.专业.专注..专业.专注..专业.专注..专业.专注..专业.专注.=81.40 MPa <[]σ∏=175 MPa翼缘板对中轴的静矩为yS=8⨯600⨯390=1569920 mm3τ= 22v yxF SIδ=8103215.2215699203601299⨯⨯⨯⨯=15.07 MPa折算应力为σ=223στ+=2281.40315.07+⨯=87.8 MPa<[]σ∏=175 MP截面3-3及4-4端梁支承处两个截面很近,只计算受力稍大的4-4端梁支承处为安装大车轮角轴承箱座而切成缺口并焊上两块弯板(20 mm⨯185 mm),端部腹板两边都采用双面贴角焊缝,取fh=8 mm,支承处高度314 mm,弯板两个垂直面上都焊有车轮组定位垫板(16 mm⨯90 mm⨯340 mm),弯板参与端梁承载工作,支承处截面(3-3及4-4)如图所示6-3图6-3 端梁支承处截面形心1y=i iA yA∑=20600428378197214130393860028378214130⨯⨯+⨯⨯⨯+⨯⨯⨯⨯+⨯⨯+⨯⨯=199.6 mm惯性矩为xI=3.4296⨯108 mm4.专业.专注..专业.专注..专业.专注..专业.专注..专业.专注.1)桥架的垂直静刚度第七章主梁和端梁的连接主、端梁采用连接板贴角焊缝连接,主梁两侧各用一块连接板与主、端梁的腹板焊接,连接板厚度δ=8 mm,高度1h=0.95dh=0.95⨯800=755 mm,取1h=750 mm,主梁腹板与端梁腹板之间留有20~50的间隙,在组装桥架时用来调整跨度。
5010t双梁桥式起重机大车运行机构与主梁的设计论文
![5010t双梁桥式起重机大车运行机构与主梁的设计论文](https://img.taocdn.com/s3/m/e7e3f3c6647d27284a73515d.png)
本科毕业设计(论文)50/10t双梁桥式起重机大车运行机构与主梁设计摘要起重机可以提高了人们的劳动效率,搬动大型物件。
在厂房搬运大型零件或重型装置,桥式起重机是不可或缺的运输工具。
随着现代科学技术的迅速发展,工业生产规模的扩大和自动化程度的提高,起重机在现代化生产过程中应用越来越广,作用愈来愈大,对起重机的要求也越来越高。
尤其是计算机技术的广泛应用,许多跨学科的先进设计方法出现,促使起重机的技术进入崭新的发展阶段。
本文结合生产实际,提出了双梁起重机大车运行机构以与主梁的几种方案,通过分析确定了最终方案,对大车运行机构与主梁进行了设计,对起重机的安全检查提出了要求。
关键词:双梁桥式起重机;大车运行机构;主梁;设计ABSTRACTthe hoist crane's appearance raised people's labor efficiency greatly, before need many people the large-scale thing which spends the long time to be able to move can achieve the effect easily now with the hoist crane, particularly in the small scope moves in the process hoist crane's function is quite obvious. Transports the large-scale components or the heavy installment bridge-type hoist crane in the factory workshop may not attain lacks.along with the modern science technology's rapidly expand, the industrial production scale's expansion and automaticity's enhancement, the hoist crane applies in the modernization production process is getting more and more broad, the function is getting bigger and bigger, is also getting higher and higher to hoist crane's request. Especially computer technology's widespread application, many interdiscipline's advanced design methods appear, these urge hoist crane's technology to enter the brand-new development phase.the in coor with progress of production proposed actually the hoist crane large cart movement organization as well as king post's several kind of plans, have carried on the design notes through the analysis designation plan and to the large cart movement organization and the king post, simultaneously, also set the request to hoist crane's security check.Keywords: Double beam bridge type hoist crane; Large cart movement organization; King post; Designs目录摘要IABSTRACT (II)1 绪论12 大车运行机构方案拟订以与选择52.1大车运行机构的几种常用方案52.1.1低速集中驱动52.1.2中速集中驱动62.1.3高速集中驱动62.1.4分别驱动72.2大车运行机构方案分析72.2.1低速集中驱动82.2.2中速集中驱动82.2.3高速集中驱动82.3大车运行机构方案选择83 主梁方案的拟订与选择93.1主梁常用的几种方案93.1.1工字钢主梁93.1.2桁架主梁93.1.3箱形主梁93.2主梁方案分析113.2.1工字钢主梁113.2.2桁架主梁113.2.3箱形主梁113.3主梁方案选择114 大车运行机构的设计144.1运行阻力的计算144.1.1摩擦阻力144.1.2坡道阻力174.1.3风阻力174.2电动机的选择194.2.1概述194.2.2电动机静功率194.2.3电动机初选194.2.4电动机过载校验204.2.5电动机发热校验214.2.6起动时间与起动平均加速度校验224.2.7选择合适的电动机型号234.3减速器的选择234.3.1概述234.3.2减速器型号的选择244.4制动器的选择244.4.1制动器概述244.4.2制动器相关参数的计算264.4.3制动器型号的选择274.5联轴器的选择274.6运行打滑验算284.6.1起动时不打滑按下式验算:284.6.2制动时不打滑按下式验算:285 主梁的设计305.1主梁跨度的确定315.2主梁上钢轨的选择315.3主梁的合理强度设计335.3.1梁的强度条件335.3.2梁的合理截面形状355.3.3变截面梁与等强度梁355.3.4梁的合理受力365.4主梁合理刚度设计365.4.1梁的刚度条件365.4.2梁的合理刚度设计375.4.3梁的合理加强375.4.4梁的的跨度选取385.4.5合理安排梁的约束与加载方式386 安全检验396.1机械部分的安全要求396.1.1减速器396.1.2大车运行机构396.1.3主梁的要求416.1.4高强度螺栓426.1.5电动机426.1.6重要构件材质426.1.7焊接质量检测426.2电气设备检验426.2.1电气设备符合GB/T14406和产品图样的要求436.2.2电气设备安装436.2.3供电与电路要求446.2.4对主要电气元件的安全要求466.2.5电气保护装置466.2.6照明、信号47结论51参考文献50致511 绪论桥式起重机在冶金、矿山等行业被大量使用,尤其是电动双梁桥式起重机,凭借着其优越的起重性能、广阔的生产适用围和强大的负载能力以与其工作的稳定性在各个行业中更是有着广泛的运用。
QDY50t 冶金吊技术方案
![QDY50t 冶金吊技术方案](https://img.taocdn.com/s3/m/34ea513c5a8102d276a22f9e.png)
主梁板材采用埋弧焊对接,数控切割下料,为保证板材表面平整,对接后, 下料前进行校平。
主梁纵向焊缝采用 CO2 气体保护自动焊,焊接成型后进行振动时效处理, 消除应力。
滑轮组:滑轮组的滑轮全部采用铸钢滑轮。滑轮组安装在小车架梁内,滑 轮直径与钢丝绳直径之比大于 18。
联轴器:联轴器采用 45#或 40Cr 钢锻造,齿面盐浴炉淬火。 制动轮:制动轮的材料采用 ZG340~640,表面热处理硬度为 45~55HRC。 深 2mm 处的硬度不低于 40HRC。 连接轴:连接轴采用 45#钢,调质热处理后进行机械加工,保证同轴度。 起升机构设置重锤和螺旋型限位开关双重上极限限位。采用与卷筒同轴的 机械限位。 性能保证:起吊物在下降制动时的制动距离(控制器在下降速度最低档稳 定运行,拉回零位后,从制动器断电至重物停止时的下滑距离)应不大于 1min 内稳定起升距离的 1%。起升机构升降、制动时的平均加(减)速度不大于标准 规定值。 起升机构设有起重量限制器,司机室外适当位置设有显示仪表,司机室通 过显示仪表可直接观察到载荷变化情况。 5.4 小车运行机构: 小车运行机构主要由电动机、减速机、制动器、联轴器、传动轴、车轮组 等部件构成。小车运行机构采用 1/2 主动车轮单电机驱动车轮的方案。各车轮受 力均衡,车轮运行平稳,不发生啃轨现象。车轮装置等部件的安装、拆卸、维护 简单方便,采用角型轴承箱的结构形式。 电动机:电动机为冶金起重机专用的 YZR 型绕线式电动机,额定电压 380V, 额定频率 50Hz,绝缘等级为 H 级,防护等级 IP54。普通起重机绝缘等级为 F 级, 防护等级 IP44。 减速机:减速器采用 JSC 系列减速器,减速器为铸造箱体,输入输出轴采 用单密封槽回油油浴闭式传动严禁漏油,观察盖有 10mm 挡油唇边及安装有空气 过滤器。底部设有排油阀,排油管道延长到平台外部,采用稀油或者脂润滑方式。 制动器:制动器为 YWZ4 系列液压推杆常闭结构,当机构不工作时制动器闭 合,机构工作时由松闸装置将制动器打开,安全可靠。
50丨10T桥式起重机设计
![50丨10T桥式起重机设计](https://img.taocdn.com/s3/m/9c41418071fe910ef12df829.png)

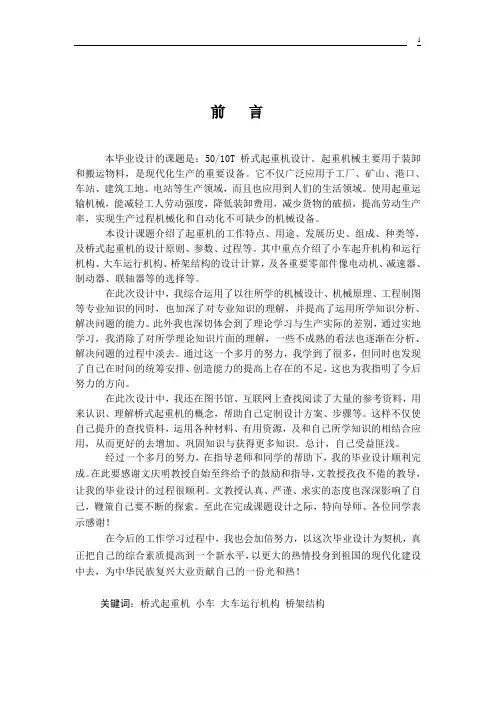

前言本毕业设计的课题是:50/10T桥式起重机设计。
起重机械主要用于装卸和搬运物料,是现代化生产的重要设备。
它不仅广泛应用于工厂、矿山、港口、车站、建筑工地、电站等生产领域,而且也应用到人们的生活领域。
使用起重运输机械,能减轻工人劳动强度,降低装卸费用,减少货物的破损,提高劳动生产率,实现生产过程机械化和自动化不可缺少的机械设备。
本设计课题介绍了起重机的工作特点、用途、发展历史、组成、种类等,及桥式起重机的设计原则、参数、过程等。
其中重点介绍了小车起升机构和运行机构、大车运行机构、桥架结构的设计计算,及各重要零部件像电动机、减速器、制动器、联轴器等的选择等。
在此次设计中,我综合运用了以往所学的机械设计、机械原理、工程制图等专业知识的同时,也加深了对专业知识的理解,并提高了运用所学知识分析、解决问题的能力。
此外我也深切体会到了理论学习与生产实际的差别,通过实地学习,我消除了对所学理论知识片面的理解,一些不成熟的看法也逐渐在分析、解决问题的过程中淡去。
通过这一个多月的努力,我学到了很多,但同时也发现了自己在时间的统筹安排、创造能力的提高上存在的不足,这也为我指明了今后努力的方向。
在此次设计中,我还在图书馆、互联网上查找阅读了大量的参考资料,用来认识、理解桥式起重机的概念,帮助自己定制设计方案、步骤等。
这样不仅使自己提升的查找资料,运用各种材料、有用资源,及和自己所学知识的相结合应用,从而更好的去增加、巩固知识与获得更多知识。
总计,自己受益匪浅。
经过一个多月的努力,在指导老师和同学的帮助下,我的毕业设计顺利完成。
在此要感谢文庆明教授自始至终给予的鼓励和指导,文教授孜孜不倦的教导,让我的毕业设计的过程很顺利。
文教授认真、严谨、求实的态度也深深影响了自己,鞭策自己要不断的探索。
至此在完成课题设计之际,特向导师、各位同学表示感谢!在今后的工作学习过程中,我也会加倍努力,以这次毕业设计为契机,真正把自己的综合素质提高到一个新水平,以更大的热情投身到祖国的现代化建设中去,为中华民族复兴大业贡献自己的一份光和热!关键词:桥式起重机小车大车运行机构桥架结构目录1总述 (7)1.1起重机械的工作特点和用途 (7)1.2起重机械的历史发展 (8)1.3起重机械的组成和种类 (9)1.4桥式起重机的分类和用途 (10)1.5桥式起重机的基本参数 (12)2吊钩桥式起重机设计任务书 (14)2.1设计参数 (14)2.2工作条件 (14)2.3设计原则 (14)3小车起升机构和运行机构的计算 (14)3.1起升机构计算 (15)3.2小车运行机构计算 (32)4大车运行机构的计算 (41)4.1确定传动机构方案 (41)4.2选择车轮与轨道,并验算其强度 (41)4.3运行阻力计算 (43)4.4选择电动机 (44)4.5验算电动机发热条件 (44)4.6选择减速器 (45)4.7验算运行速度和实际所需功率 (45)4.8验算起动时间 (46)4.9起动工况下校核减数器功率 (47)4.10验算起动不打滑条件 (47)4.11选择制动器 (49)4.12选择联轴器 (50)4.13浮动轴低速轴的验算 (51)4.14浮动轴高速轴的验算 (52)5桥架结构的计算 (53)5.1主要尺寸的确定 (54)5.2主梁的计算 (56)5.3端梁的计算 (61)5.4主要焊缝的计算 (65)6总结 (67)7参考资料 (68)8 致谢 (69)1总述1.1 起重机械的工作特点和用途起重机械主要用于装卸和搬运物料,是现代化生产的重要设备。
5010t-跨度28m-双梁桥式起重机结构设计正式说明书
![5010t-跨度28m-双梁桥式起重机结构设计正式说明书](https://img.taocdn.com/s3/m/d8a2caee0b4e767f5bcfceed.png)
太原科技大学华科学院毕业设计(论文)论文题目: 50/10T,跨度28m,双粱桥式起重机结构设计2010年 6 月 17 日摘要本设计采用许用应力法以及计算机辅助设计方法对桥式起重机桥架金属结构进行设计。
设计过程先用估计的桥式起重机各结构尺寸数据对起重机的强度、疲劳强度、稳定性、刚度进行粗略的校核计算,待以上因素都达到材料的许用要求后,画出桥架结构图。
然后计算出主梁和端梁的自重载荷,再用此载荷进行桥架强度和刚度的精确校核计算。
若未通过,再重复上述步骤,直到通过。
由于桥架的初校是在草稿中列出,在设计说明书中不予记录,仅记载桥架的精校过程。
设计中参考了各种资料,运用各种途径, 努力利用各种条件来完成此次设计。
本设计通过反复斟酌各种设计方案,认真讨论,不断反复校核, 力求设计合理;通过采取计算机辅助设计方法以及参考前人的先进经验, 力求有所创新;通过计算机辅助设计方法,绘图和设计计算都充分发挥计算机的强大辅助功能, 力求设计高效。
关键词: 桥式起重机; 校核; 许用应力AbstractThe project designs metal framework of bridge crane in use of allowable stress method and CAD。
At first , I chose size assumably。
Then,proofreaded the size. If the proof was not passed,must choose the size again up to pass the proof。
If the proof was passed,it coul d carry on the specific structural design. At last, it’s plot and clean up the calculation process. Designed to make reference to the various of data in the process, make use of various paths, work hard to make use of the various of condition to complete this design in reason. I considered various design projects,discussed earnestly,calculated time after time,try hard for a reasonable design;via CAD and make reference advanced experiences, try hard for a innovatory design;via CAD,ploting and calculation can make good use of powerfull computer, try hard for a high efficiency design。
5010T,跨度28m,双粱桥式起重机结构设计方案
![5010T,跨度28m,双粱桥式起重机结构设计方案](https://img.taocdn.com/s3/m/b69191c02b160b4e777fcf5e.png)
50/10T,跨度28m,双粱桥式起重机结构设计方案1)大车轴距2)腹板尺寸3)翼缘板尺寸4)主梁尺寸B=(11~46)L=(11~46)⨯22.5=6.375~4.25 m根据小车轨距和中轨箱型梁宽度以及大车运行机构的设置,取B=5 m端梁全长B=5.916m2.主梁尺寸高度h=(11~1417)L=1821~1500 mm取腹板高度h=1600 mm腹板厚度1δ=6 mm翼缘板厚度δ=24 mm主梁总高度1H=h+2δ=1648 mm主梁宽度 b=(0.4~0.5)1H=648~810 mm字腹板外侧间距 b=760 mm>60L=425 mm 且>13H=540 mm上下翼缘板相同为24 mm⨯600 mm主梁端部变截面长取 d=2350 mm.图2-1 双梁桥架结构第三章主端梁截面积几何性质B=5 mB=5.916mh=1600 mm1δ=6 mmδ=24 mm1H=1648 mmB1=b=552 mm24 mm⨯600 mmd=2350 mm1)截面尺寸图3-1 主梁与端梁截面a) 主梁截面A=(600⨯24+1600⨯6)⨯2=0.04512m2惯性矩xI=2.8164160.425436160⨯⨯⨯+⨯)(=2.13053⨯1010 mm4yI=2.250491616033454⨯⨯⨯+⨯)(=1.71202⨯109 mm4b)端梁截面A=2876020600⨯⨯+⨯)(=36160 mm2=0.03616m2xI=762802603.876⨯⨯⨯+⨯)(=4.2641⨯109 mm4yI=60237.6760.83632⨯+⨯⨯⨯()=6.8221⨯108 mm4第四章载荷主梁自重载荷'F =kρAg⨯9.81=1.281.9104512.07850⨯⨯⨯⨯=4165.3 NA=0.04512m2xI=2.130⨯1010 mm4yI=1.712⨯109 mm4A1=0.03616m2xI1=4.264⨯109 mm4yI1=6.822⨯108 mm4=3103207438.87108002.130510⨯⨯⨯ =120.43MPamin σ=min 20()xM y I δ-=31076171.8108002.130510⨯⨯⨯ =28.84MPa图5-5 主梁截面疲劳强度验算点应力循环特性γ=min max σσ=28.84120.43=0.2395〉0 根据工作级别A6,应力集中等级1K 及材料Q235,查得119][1=-σMP ,b σ=370 MPa焊缝拉伸疲劳需用应力为[]rl σ=111.67[][]1(1)0.45brσσσ----min M =768171.8 Nmmax σ=120.43MPamin σ=28.84MPa012主梁加劲肋设置及稳定性计算.专业.专注..专业.专注..专业.专注..专业.专注..专业.专注.=81.40 MPa <[]σ∏=175 MPa翼缘板对中轴的静矩为yS=8⨯600⨯390=1569920 mm3τ= 22v yxF SIδ=8103215.2215699203601299⨯⨯⨯⨯=15.07 MPa折算应力为σ=223στ+=2281.40315.07+⨯=87.8 MPa<[]σ∏=175 MP截面3-3及4-4端梁支承处两个截面很近,只计算受力稍大的4-4端梁支承处为安装大车轮角轴承箱座而切成缺口并焊上两块弯板(20 mm⨯185 mm),端部腹板两边都采用双面贴角焊缝,取fh=8 mm,支承处高度314 mm,弯板两个垂直面上都焊有车轮组定位垫板(16 mm⨯90 mm⨯340 mm),弯板参与端梁承载工作,支承处截面(3-3及4-4)如图所示6-3图6-3 端梁支承处截面形心1y=i iA yA∑=20600428378197214130393860028378214130⨯⨯+⨯⨯⨯+⨯⨯⨯⨯+⨯⨯+⨯⨯=199.6 mm惯性矩为xI=3.4296⨯108 mm4σ<[]σ∏.专业.专注..专业.专注..专业.专注..专业.专注..专业.专注.1)桥架的垂直静刚度第七章主梁和端梁的连接主、端梁采用连接板贴角焊缝连接,主梁两侧各用一块连接板与主、端梁的腹板焊接,连接板厚度δ=8 mm,高度1h=0.95dh=0.95⨯800=755 mm,取1h=750 mm,主梁腹板与端梁腹板之间留有20~50的间隙,在组装桥架时用来调整跨度。
起重机小车设计计算.(DOC)
![起重机小车设计计算.(DOC)](https://img.taocdn.com/s3/m/cc05806976c66137ef061959.png)
小车总体机构的设计计算设计内容计算与说明结果1)确定起升机构传动方案,选择滑轮组和吊钩组2)选择钢丝绳3)确定滑轮主要尺寸4)确定卷筒尺寸,并验算强度5)选电动机 6)验算电动机发热条件7)选择减速器8)验算起升速度和实际所需功率9)校核减速器输出轴强度10)选择制动器(11)选择联轴器(12)验算起动时间(13)验算制动时间1.起升机构计算按照布置宜紧凑的原则决定采用如下图5-1的方案。
采用了双联滑轮组。
按Q=15t,查表4-1取滑轮组倍率i h=3,承载绳分支数:Z=2i h=6,L1图5-1 起升机构计算简图查附表6选短型吊钩组,图号为T1-362.1507。
得其质量:G0=322kg两端滑轮间距 A=358mm若滑轮组采用滚动轴承,当i h=3,查[1]表3-4a得滑轮组效率ηh=0.985钢丝绳所受最大拉力:S max=ηhiGQ2+=985.03232215000⨯⨯+=2592.55kgf查[2]表12-2,中级工作类型(工作级别M5)时,安全系数i h=3Z=6选短型吊钩组,图号为T1-362.1507d=14.5mmD=400mmDP=250mmD=400mmL=2000mmδ=15mmmaxyσ<[]Yσ'lσ<[]lσ强度验算通过eN=21.21KW选电动机JZR2-51-8xN=17.3KWxN<eN电动机发热验算通过选减速器ZQ-650--III-3CA14)高速浮动轴1)确定传动方案2)选择车轮及轨道并验算其强度3)运行阻力的计算4)选电动机5)验算电动机发热条件6)选择减速器7)验算运行速度和实际所需功率8)验算起动时间9)按起动工况校核减速器功率10)验算起动不打滑条件11)选择制动器12)选择高速轴联轴器及制动轮13)选择低速轴联轴器k=5.5。
钢丝绳选用线接触粗细6W(19)型钢丝绳,其破坏拉力换算系数ϕ=0.85,钢丝绳计算钢丝破断拉力总和S b:S b=m axSkϕ=5.5/0.85×2592.55=16775.32kgf查[2]表12-10选用绳6W(19),钢丝公称抗拉强度200kgf/mm2,光面钢丝,左右互捻,直径d=14.5mm,钢丝绳最小破断拉力[S b]=17800kgf,标记如下:钢丝绳 6W(19)-14.5-200-I-光-右交(GB1102—74)滑轮的许用最小直径:D≥()1-ed=()1255.14-=348mm式中系数e=25由[2]表12-2查得。
起重机小车设计说明书
![起重机小车设计说明书](https://img.taocdn.com/s3/m/b535f3ec551810a6f5248647.png)
机械课程设计说明书题目:50/10吨通用桥式起重机小车设计班级:机自041218姓名:学号:200422060目录设计任务书-----------------------------------------------------------------------------------------------1 概述------------------------------------------------------------------------------2第1章小车主起升机构计算-------------------------------------------------------------71.1 确定传动方案,选择滑轮组和吊钩组---------------------------------71.2选择钢丝绳-------------------------------------------71.3确定卷筒尺寸并验算强度--------------------------------81.4初选电动机-------------------------------------------101.5选用标准减速器---------------------------------------111.6 校核减速器输出轴强度--------------------------------------------------111.7 电动机过载验算和发热验算--------------------------------------------111.8选择制动器--------------------------------------------121.9选择联轴器-------------------------------------------131.10验算起动时间-----------------------------------------131.11验算制动时间-----------------------------------------141.12高速轴计算------------------------------------------15 第2章小车副起升机构计算------------------------------------------------------------172.1 确定传动方案,选择滑轮组和吊钩组--------------------------------172.2钢丝绳的选择------------------------------------------172.3确定卷筒尺寸并验算强度--------------------------------182.4初选电动机-------------------------------------------212.5选用标准减速器---------------------------------------212.6校核减速器输出轴强度----------------------------------222.7 电动机过载验算和发热验算-------------------------------------------222.8选择制动器--------------------------------------------232.9选择联轴器-------------------------------------------232.10验算起动时间-----------------------------------------242.11验算制动时间-----------------------------------------252.12高速轴计算------------------------------------------25 第3章小车运行机构计算-----------------------------------------------------------------------273.1 确定机构传动方案----------------------------------------------------------273.2 选择车轮与轨道并验算其强度------------------------------------------283.3 运行阻力计算--------------------------------------------------------------293.4 选电动机--------------------------------------------------------------------303.5 验算电动机发热条件-----------------------------------------------------303.6 选择减速器------------------------------------------------------------------313.7 验算运行速度和实际所需功率----------------------------------------313.8 验算起动条件-------------------------------------------------------------313.9 按起动工况校核减速器功率-------------------------------------------323.10 验算起动不打滑条件----------------------------------------------------333.11 选择制动器---------------------------------------------------------------333.12 选择联轴器---------------------------------------------------------------343.13 验算低速浮动轴的强度------------------------------------------------353.14 小车缓冲器---------------------------------------------------------------36 参考文献--------------------------------------------------------------------------------------------------39太原科技大学毕业设计(论文)任务书学院(直属系):机电工程学院时间:2008年02月25日学生姓名指导教师设计(论文)题目32/5吨通用双梁桥式起重机小车设计计算主要研究内容1.小车总体设计;2.主/副起升机构设计计算;3.小车运行机构设计计算;4.小车主要安全装置设计计算;5.小车总图绘制(标准0号或1号加长)1张;6.机构部件图2号1张,机构零件图2号1张(或机构零件图2号2张)。
50t桥式起重机小车毕业设计说明书解析
![50t桥式起重机小车毕业设计说明书解析](https://img.taocdn.com/s3/m/82cd9ba9680203d8ce2f244f.png)
目录1概述............................................................................................................ - 1 -1.1起重机械的用途及工作特点............................................................... - 1 -1.2起重机械的发展简史........................................................................... - 2 -1.3起重机械的组成和种类....................................................................... - 3 -1.3.1起重机械的组成......................................................................... - 3 -1.3.2起重机械的种类......................................................................... - 4 -1.4桥式起重机的分类和用途................................................................... - 5 -1.4.1桥式起重机的分类..................................................................... - 5 -1.4.2桥式起重机的用途..................................................................... - 5 -1.4.3桥式起重机的基本结构............................................................. - 6 -1.5桥式起重机的基本参数....................................................................... - 6 -2 吊钩桥式起重机设计任务书........................................................................ - 9 -2.1设计参数............................................................................................... - 9 -2.2工作条件............................................................................................... - 9 -2.3设计原则............................................................................................... - 9 -3 小车起升机构和运行机构的计算.............................................................. - 11 -3.1起升机构计算..................................................................................... - 11 -3.1.1确定起升结构传动方案,选择滑轮组和吊钩组................... - 11 -3.1.2选择钢丝绳............................................................................... - 12 -3.1.3确定滑轮主要尺寸................................................................... - 13 -3.1.4确定卷筒尺寸并验算强度....................................................... - 13 -3.1.5选电动机................................................................................... - 15 -3.1.6验算电动机发热条件............................................................... - 16 -3.1.7选择标准减速器....................................................................... - 17 -3.1.8验算起升速度和实际所需功率............................................... - 18 -3.1.9校核减速器输出轴强度........................................................... - 18 -3.1.10选择制动器............................................................................. - 20 -3.1.11选择联轴器 ............................................................................. - 21 -3.1.12验算起动时间......................................................................... - 22 -3.1.13验算制动时间......................................................................... - 23 -3.1.14高速浮动轴计算..................................................................... - 24 -3.2小车运行机构计算............................................................................. - 28 -3.2.1确定机构传动方案................................................................... - 28 -3.2.3运行阻力计算........................................................................... - 30 -3.2.4选电动机................................................................................... - 31 - 3.2.5验算电动机发热条件............................................................................. - 31 -3.2.6选择减速器............................................................................... - 31 -3.2.7验算运行速度和实际所需功率............................................... - 32 -3.2.8验算起动时间........................................................................... - 32 -3.2.9按起动工况校核减速器功率................................................... - 33 -3.2.10验算起动不打滑条件............................................................. - 34 -3.2.11选择制动器 ............................................................................. - 35 -3.2.12选择高速轴联轴器及制动轮................................................. - 35 -3.2.13选择低速轴联轴器................................................................. - 36 -3.2.14验算低速浮动轴强度............................................................. - 37 -4 大车运行机构的计算.................................................................................. - 39 -4.1确定传动机构方案............................................................................. - 39 -4.2选择车轮与轨道,并验算其强度..................................................... - 39 -4.3运行阻力计算..................................................................................... - 41 -4.4选择电动机......................................................................................... - 42 -4.5验算电动机发热条件......................................................................... - 43 -4.6选择减速器......................................................................................... - 43 -4.7验算运行速度和实际所需功率......................................................... - 43 -4.8验算起动时间..................................................................................... - 44 -4.9起动工况下校核减数器功率............................................................. - 45 -4.10验算起动不打滑条件....................................................................... - 46 -4.11选择制动器 ....................................................................................... - 48 -4.12选择联轴器....................................................................................... - 49 -4.13浮动轴低速轴的验算....................................................................... - 50 -4.14浮动轴高速轴的验算....................................................................... - 51 -5 桥架结构的计算参数.................................................................................. - 54 -5.1主要尺寸的确定................................................................................. - 54 -5.1.1 大车轮距.................................................................................. - 54 -5.1.2 主梁高度.................................................................................. - 54 -5.1.3 端梁高度................................................................................ - 54 -5.1.4 桥架端梁梯形高度.................................................................. - 54 -5.1.5主梁腹板高度........................................................................... - 54 -5.1.6 确定主梁截面尺寸.................................................................. - 54 -5.2主梁的计算......................................................................................... - 56 -5.2.1计算载荷确定........................................................................... - 56 -5.2.2主梁垂直最大弯矩................................................................... - 57 -5.2.3 主梁水平最大弯矩.................................................................. - 58 -5.2.4 主梁的强度验算...................................................................... - 59 -5.2.5 主梁的垂直刚度验算............................................................ - 61 -5.2.6 主梁的水平刚度验算............................................................ - 61 -5.3端梁的计算......................................................................................... - 62 -5.3.1计算载荷的确定....................................................................... - 62 -5.3.2端梁垂直最大弯矩................................................................... - 63 -5.3.3端梁水平最大弯矩................................................................... - 63 -5.3.4端梁截面尺寸的确定............................................................... - 64 -5.3.5端梁的强度验算....................................................................... - 64 -5.4主要焊缝的计算................................................................................. - 67 -5.4.1端梁端部上翼缘焊缝............................................................... - 67 -5.4.2端梁端部下翼缘焊缝............................................................... - 68 -5.4.3主梁与端梁的连接焊缝........................................................... - 68 -5.4.4主梁上盖板焊缝....................................................................... - 68 - 附录.............................................................................................................. - 69 - 总结.............................................................................................................. - 71 - 参考文献.......................................................................................................... - 72 -1概述1.1起重机械的用途及工作特点起重机械主要用于装卸和搬运物料,是现代化生产的重要设备。
起重机小车设计
![起重机小车设计](https://img.taocdn.com/s3/m/cdbc281cff00bed5b9f31d68.png)
桥式起重机小车总体设计4.1 起重机小车的构造桥式起重小车主要由起升机构、小车运行机构和小车架三部分组成;另外,还有一些安全防护装置。
起升机构包括电动机、制动器、减速器、卷筒和滑轮组。
电动机通过减速器,带动卷筒转动,使钢丝绳绕上卷筒或从卷筒放下,以升降重物。
小车运行机构包括电动机、制动器、减速器、车轮组等。
小车架是支托和安装起升机构和小车运行机构等部件的机架,通常为焊接结构。
4.2 起升机构的传动方案1 闭式传动a)b)图4-1 采用闭式传动的起升机构构造型式1-电动机;2-带制动轮的弹性柱销联轴器或全齿联轴器;3-制动器;4-减速器 5-全齿联轴器;6-卷筒;7-轴承座;8-带制动轮的半齿联轴器;9-中间浮动轴 10-半齿联轴器;11-制动轮桥式起重机的起升闭式传动方案常用的有如图4-1所示两种类型。
在图4-1a中,电动机与减速器之间采用一带制动轮的弹性柱销联轴器或带制动轮的全齿联轴器直接相联接;而图4-1c中电动机与减速器之间采用一中间轴,轴的一端联有半齿联轴器,另一端则联有带制动轮的半齿联轴器。
像这种在两个半齿联轴器之间没有外支座的中间轴,除允许径向和角度有微量偏移外,由于可沿轴向稍微串动,因此称它为浮动轴。
利用浮动轴联接比弹性柱销联轴器或全齿联轴器有两大优点:1)容许较大的安装误差,而且轴愈长允许的安装误差愈大;2)由于足够的维修操作空间,便于拆卸和更换零件;3)使小车由于自重引起的轮压分布均匀。
利用浮动轴的缺点是增加了零件数量和增大了转动惯量,因而在起动与制动时增加了动力矩。
减速器与卷筒的联接型式很多,图4-1a中的5是用一个全齿联轴器来联接的,这种型式构造简单,分组性好,但在卷筒轴线方向所占的位置较长,且由于增加了卷筒的轴承部件和联轴器而使机构的自重有所增加。
为了缩短卷筒联接的轴向尺寸,采用同轴传动的型式,即把卷筒轴与减速与减速器低速轴合并为一根长轴。
从受载情况分析,这根轴是既受弯曲。
桥式起重机小车及大车运行机构(参考模板)
![桥式起重机小车及大车运行机构(参考模板)](https://img.taocdn.com/s3/m/cf447ad4b52acfc788ebc95d.png)
毕业设计32/5t桥式起重机小车及大车运行机构设计毕业设计任务书32/5t桥式起重机小车及大车机构设计32/5t桥式起重机小车及大车机构设计摘要桥式起重机是一种工作效率较高,性能稳定的常用起重机。
桥式起重机的使用提高了工厂,矿山等工作环境的机械化程度。
本次设计结合生产实践并参阅了众多的相关书籍,介绍了32/5t标准桥式起重机的主要结构组成以及在生产中是如何进行工作的;论述了国内外桥式起重机的最新动态和研发成果。
按照现有的设计理论进行了方案设计。
主要做了桥式起重机中的提升机构、小车行走机构和大车行走机构等方面的设计计算和校核。
大体内容包含起升机构和行走机构的传动方案,零部件的空间位置分布,起升机构中卷筒,钢丝绳,滑轮组和吊钩组的设计以及运行机构中车轮和运行轨道的设计。
选择并校核了如联轴器、减速器、电动机、传动轴等重要零部件的工作性能。
关键词桥式起重机起升机构大车运行机构小车运行机构32/5t bridge crane lifting and travelling mechanismdesignAbstractBridge crane is a kind of common cranes which have high efficiency and stable performance. The use of bridge crane improved the degree of mechanization in factories, mines and other work environments. The design introduced 32/5t standard bridge cranes and the main structural component and their way to work in the production; discusses the latest developments at home and abroad of bridge crane and R & D results by combined production practice and refer to a large number of books. Make the program design in accordance with the existing design theory. Mainly carried out the design and calculations of the hoisting mechanism, crane trolley and travelling mechanism’s operating mechanism in the bridge crane . Generally contains the transmission scheme of hoisting mechanism and operating mechanism, the distribution of position of the parts ,the drum of lifting mechanism, wire rope, pulley and hook block design and the design of the wheels and running track in the working mechanism. Selected and checked the parts like coupling, reducer, motor, drive shafts and other important parts of the job performance.Keywords Bridge crane hoisting mechanism crane traveling mechanism cart mechanism目录摘要Abstract1 前言 (1)1.1 概述 (1)1.2 起重机械的工作特点 (1)1.3 国外桥式起重机发展动向 (1)1.4 国内桥式起重机发展动向 (2)2 起升机构设计 (3)2.1 主要工作参数 (3)2.2 主起升机构的计算 (3)2.2.1 确定起升机构的传动方案 (3)2.2.2 钢丝绳的选择 (4)2.2.3 滑轮的计算和选择 (6)2.2.4 卷筒的计算选择及强度验算 (6)2.2.5 电动机的选择 (8)2.2.6 电动机的发热和过载校验 (9)2.2.7 减速器的选择 (9)2.2.8 实际起升速度及所需功率计算 (9)2.2.9 校验减速器输出轴强度 (10)2.2.10 制动器的选择 (10)2.2.11 联轴器的选择 (11)2.2.12 验算启动时间 (12)2.2.13 验算制动时间 (12)2.2.14 高速浮动轴计算 (12)3 小车运行机构设计 (14)3.1 机构传动方案设计 (14)3.1.1 选择车轮与轨道并验算强度 (14)3.1.2 计算运行阻力 (15)3.1.3 计算选择电动机 (16)3.1.4 计算选择减速器 (16)3.1.5 验算运行机构速度和实际功率 (17)3.1.6 验算启动时间 (17)3.1.7 按启动工况校核减速器功率 (18)3.1.8 选择制动器 (18)3.1.9 选择联轴器 (19)3.1.10 验算低速浮动轴强度 (19)4 大车运行机构计算 (21)4.1 机构传动方案设计 (21)4.2 车轮与轨道的选择及校验 (21)4.3 运行阻力的计算 (23)4.4 电动机的选择 (23)4.5 减速器的选择 (24)4.6 验算运行速度和实际所需功率 (24)4.7 验算启动时间 (24)4.8 启动工况下校核减速器功率 (25)4.9 验算启动不打滑条件 (26)4.10 选择制动器 (27)4.11 选择联轴器 (28)4.12 浮动轴强度的验算 (28)4.13 缓冲器选择 (29)结论 (31)参考文献 (32)致谢 (33)1 前言1.1 概述桥式起重机是在架设好的桥架上沿轨道运行的一种起重机,又称天车。
桥式起重机小车设计
![桥式起重机小车设计](https://img.taocdn.com/s3/m/f16af3e7998fcc22bcd10d50.png)
毕业设计(论文)题目桥式起重机小车设计系(院)机电工程系专业机械设计制造及其自动化班级学生姓名学号指导教师职称二〇一四年六月二十日独创声明本人郑重声明:所呈交的毕业设计(论文),是本人在指导老师的指导下,独立进行研究工作所取得的成果,成果不存在知识产权争议。
据我所知,除文中已经注明引用的内容外,本设计(论文)不含任何其他个人或集体已经发表或撰写过的作品成果。
对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。
本声明的法律后果由本人承担。
作者签名:年月日毕业设计(论文)使用授权声明本人完全了解滨州学院关于收集、保存、使用毕业设计(论文)的规定。
本人愿意按照学校要求提交学位论文的印刷本和电子版,同意学校保存学位论文的印刷本和电子版,或采用影印、数字化或其它复制手段保存设计(论文);同意学校在不以营利为目的的前提下,建立目录检索与阅览服务系统,公布设计(论文)的部分或全部内容,允许他人依法合理使用。
(保密论文在解密后遵守此规定)作者签名:年月日题目摘要根据某企业招标文件的要求,依据《起重机设计规范》、GB/T3811-2008等标准,设计计算了250/50t双梁桥式起重机各项性能指标,完成了起重机总体设计方案及小车设计方案。
首先从整体设计出发,依次设计计算了250/50t双梁桥式起重机的主副起升机构,小车运行机构,主端梁结构形式,小车架结构形式等主要机构部件。
选取了吊钩、卷筒、电动机、减速器、制动器、联轴器等起重机主要零部件。
设计了符合经济梁要求的桥架结构,并校核了起重机桥架在危险截面处的强度、刚度等力学性能参数。
设计过程中,桥架采用全偏轨箱形主梁、箱形端梁的双梁结构。
桥架刚性好,制作方便。
考虑到起重机整机和各个机构零部件的合理布置,通过计算多组数据来选择最优结果。
达到了起重机各机构布置紧凑性与合理性的目的,从而优化了起重机整机的性能。
考虑到起重机购买厂家对起重机某些指标的重视,如注重起重机长时间使用性能及日后使用和维修的方便性等,本设计所选的大部分零件均具有通用化、标准化、系列化的特点。
50T10T桥式起重机结构设计
![50T10T桥式起重机结构设计](https://img.taocdn.com/s3/m/769fde53312b3169a451a453.png)
绪论桥式起重机是桥架型起重机的一种,其常用类型是箱形双梁桥式起重机,是有一个两根箱形主梁和两根横向端梁构成的双梁桥架,它依靠起升机构和在水平面内的两个相互垂直方向移动的运行机构,它广泛应用在室内外仓库、机械加工车间、装配车间、码头和露天贮料场等场合。
桥式起重机一般有大车运行机构的桥架、装有起升机构和小车运行机构的起重小车、电气设备、司机室等几大部分组成。
起重小车又分为主起升机构、副起升机构和小车桥架三部分组成,起升机构用来垂直升降物品,起重小车用来带着载荷作横向移动,以达到在跨度内和规定高度内组成的三维空间里做搬运和装卸货物用。
桥式起重机是使用最广泛、拥有量最大的一种轨道运行式起重机,其额定起重量从几吨到几百吨。
最基本的形式是通用吊钩桥式起重机,其他形式的桥式起重机都是在通用吊钩桥式起重机的基础上派生发展出来的。
其结构具有加工零件少、工艺性好、通用性好及机构安装检修方便等一系列优点,因此在生产中得到广泛采用。
1.1桥式起重机发展概述1.1.1 国内桥式起重机发展动向国内桥式起重机发展有三大特征:1)、改进机械结构,减轻自重国内桥式起重机多已经采用计算机优化设计,以此提高整机的技术性能和减轻自重,并在此前提下尽量采用新结构。
如5~50t通用桥式起重机中采用半偏轨的主梁结构。
与正轨箱形相比,可减少或取消加筋板,减少结构重量,节省加工工时。
2)、充分吸收利用国外先进技术起重机大小车运行机构采用了德国Demang公司的“三合一”驱动装置,吊挂于端梁内侧,使其不受主梁下挠和振动的影响,提高了运行机构的性能和寿命,并使结构紧凑,外观美观,安装维修方便。
遥控起重机的需要量随着生产发展页越来越大,宝钢在考察国外钢厂起重机之后,提出大力发展遥控起重机的建议,以提高安全性,减少劳动力。
3)、向大型化发展由于国家对能源工业的重视和资助,建造了许多大中型水电站,发电机组越来越大。
特别是长江三峡的建设对大型起重机的需求量迅速提升。
桥式起重机小车运行机构设计方案
![桥式起重机小车运行机构设计方案](https://img.taocdn.com/s3/m/8a92f4e4d5bbfd0a7956737e.png)
桥式起重小车运行机构设计摘要起重机的出现大大提高了人们的劳动效率,以前需要许多人花长时间才能搬动的大型物件现在用起重机就能轻易达到效果,尤其是在小范围的搬动过程中起重机的作用是相当明显的。
在工厂的厂房内搬运大型零件或重型装置桥式起重机是不可获缺的。
桥式起重机小车主要包括起升机构、小车架、小车运行机构、吊具等部分。
其中的小车运行机构主要由减速器、主动轮组、从动轮组、传动轴和一些连接件组成。
此次设计的桥式起重机是水电站桥式起重机,用于水轮发电机组及其附属设备的安装和检修工作。
水电站内设备一般都是大中型设备,对桥式起重机的载荷要求较高,所以对减速器性能要求较高。
关键词桥式起重机;小车运行机构;减速器目录摘要...... . (I)第1章绪论11.1 起重机的介绍11.2 起重机的工作原理11.3 起重机的类型及特点31.3.1 起重机的发展状况3第2章桥式起重机的介绍52.1 桥式起重机的分类52.1.1 通用桥式起重机52.1.2 专用桥式起重机62.1.3 电动葫芦型桥式起重机62.2 桥式起重机的组成和特点72.2.1 桥式起重机小车72.2.2 桥式起重机小车运行机构11第3章小车运行机构设计计算123.1 起重机小车运行机构的计算123.1.1 计算条件123.1.2 运行阻力的计算133.1.3 电动机的选择143.1.4 打滑验算173.1.5 减速器计算183.1.6 制动器的选择193.1.7 联轴器的选择203.1.8 缓冲器的选择213.2 减速器的设计213.2.1 减速器各轴的传递功率、转速、转矩223.2.2 高速级齿轮的计算223.2.3 中速级齿轮的计算263.2.4 低速级齿轮的计算263.2.5 齿轮的结构形式26结论27参考文献28致谢29第1章绪论1.1起重机的介绍起重机械是一种以间歇作业方式对物料进行起升、下降和水平移动的搬运机械。
起重机械的作业通常带有重复循环的性质,一个完整的作业循环一般包括取物、起升、平移、下降、卸载等环节。
起重机小车架工艺
![起重机小车架工艺](https://img.taocdn.com/s3/m/b07706b4dc88d0d233d4b14e852458fb770b38ed.png)
起重机小车架工艺5-50/10吨双梁桥式起重机小车架工艺编制_______ 校核_______ 批准_______ 日期_______ 日期_______ 日期_______小车架工艺目录一小车架技术条件 (2)二零件的装配和焊接 (3)三小车架的组装 (7)四弯板的装配 (8)五小车架的焊接 (10)六装配下盖板和其它零件 (11)七小车架的修理 (12)一小车架技术条件1. 两组弯板中心线(轨距T )偏差:T ≤2.5m 允许偏差值:±3mm 相对差:≤4mm T 〉2.5m 允许偏差值±4mm 相对差:≤5mm 2.小车架弯板间距L 相对差:≤5mm3.对角线21D D -≤3mm 。
4.四组弯板水平偏差≤3mm 。
(5吨起重机小车架≤2mm )5.小车弯板同位差b ≤2mm 。
(又叫同侧两组弯板之平面偏差)6.弯板的直角偏差a ≤1.5mm 。
7.小车架上平面不平度≤3mm/m 。
8.各梁之腹板倾斜c ≤200H。
9.两组弯板之平行偏差e ≤2。
二零件的装配焊接1.弯板:若采用整体弯板时a. 画线切割立板(十字花),直角保证90度,留出气割裕量。
b. 弯板采用冷压或热压成型,直角略大于90度,b 1mm 。
c. 在装配胎上,点焊立板与弯板。
d. 焊接弯板,立筋上小筋板不予装配。
e. 焊后按实际尺寸气割(要求用样板画线)f. 修理若采用分段弯板时 a.剪切立板后气割豁口。
b.剪切弯板后平直。
c.立板和弯板焊接,点焊时注意保证各面垂直,弯板两壁间可略小于90度(b 1mm)。
2>2.滑轮垫a.垫板,组装前钻孔。
b.在垫板上画出筋板位置线,装配点焊板。
c.用轴胎定位焊接座板,但需保证座板与垫板相互垂直(如图)。
d.焊接注意垫板与座板焊接应确保质量。
e.修理。
3.减速机底座a.在座板1号件上,号好2、3号筋板位置线,注意保证“a”之尺寸准确性。
(注意筋板高低位置要一致)b.装配点焊底座。
