正常人体各部位X线详解
医学影像学各部位影像学图
头颅CT分辨率高，能够清晰显示颅内 结构，但存在辐射损伤的风险。
详细描述
头颅CT能够清晰地显示脑组织、脑室、 脑池等结构，对于脑出血、脑梗死、 颅内肿瘤等疾病的诊断具有重要价值。
适用人群
适用于脑出血、脑梗死、颅内肿瘤等 疾病的诊断和手术前评估。
头颅MRI
总结词
头颅MRI是利用磁场和射频脉冲对人体头部进行扫描，通 过计算机处理形成影像，用于观察颅脑内部结构的一种检 查方法。
四肢影像学图
四肢X线片
总结词
用于观察骨骼结构，判断骨折、关节脱位等骨骼病变。
详细描述
X线片是医学影像学中常用的检查方法，能够清晰地显示四肢骨骼的结构和病变。 通过X线片，医生可以诊断骨折、关节脱位、骨肿瘤等疾病，并为治疗提供依据。
四肢CT
总结词
用于观察骨骼和软组织的细节，提高对病变的检出率。
详细描述
详细描述
腹部X线片主要用于观察腹部脏器的形态和位置，如胃肠道、肝脏、胆囊、胰腺等。它可以显示脏器的轮廓、大 小、密度以及是否存在异常肿块或钙化灶。腹部X线片操作简便，价格相对较低，但敏感度较低，对于早期病变 可能难以发现。
腹部CT
总结词
腹部CT是一种利用计算机断层扫描技术对腹部进行详细检查的影像学方法。
胸部X线片
总结词
胸部X线片是医学影像学中常用的检查方法，主要用于 观察胸部结构和病变。
详细描述
胸部X线片可以显示肺部、胸膜、胸壁、纵隔等部位的 病变，常用于检查肺炎、肺结核、肺癌、胸腔积液等疾 病。X线片具有操作简便、价格低廉的优点，但分辨率 较低，对一些微小病变的检出能力有限。
胸部CT
总结词
胸部CT是一种断层扫描技术，能够更精确地显示胸部结构和病变。
42张X线片读懂常见部位X线解剖及骨折
42张X线片读懂常见部位X线解剖及骨折上肢骨折
正常肩关节▼
锁骨骨折▼
肩胛骨骨折▼
肱骨外科颈骨折▼
肱骨干骨折▼
正常肘关节▼
肱骨髁上骨折▼
肱骨髁间骨折▼
桡骨头骨折▼
前臂双骨折▼
前臂青枝骨折▼
孟氏骨折▼
盖氏骨折▼
Colles骨折▼
Smith骨折▼
正常腕关节▼
舟骨骨折▼
拳击手骨折Boxer's Fracture▼
Bennett Fracture▼
指骨骨折▼
下肢骨折
股骨颈骨折▼
股骨粗隆间骨折▼
股骨干骨折▼
髌骨骨折▼
胫骨平台骨折▼
胫腓骨骨折▼Maisonneuve Fracture▼正常踝关节▼
踝关节骨折▼
三踝骨折▼
正常足侧位片▼
正常足正位片▼
跟骨骨折▼
Jones Fracture▼
跖骨骨折▼
正常骨盆正位片▼
常见髋关节测定线▼
骨盆骨折▼
脊柱骨折
正常胸椎▼
胸椎压缩性骨折▼
正常腰椎▼
L5腰椎骨折▼
古今
古今。

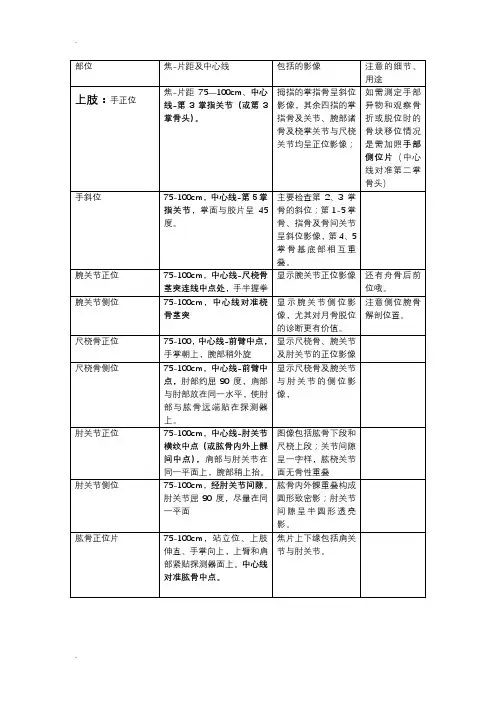

X线技术人体各部位技术操作
二、X线摄影体表定位标志：
一）四肢体表定位标志：
1、尺骨茎突为前臂近腕部内侧的突起。
2、桡骨茎突为前臂近腕外侧的突起。
3、尺骨茎突鹰嘴为肘关节的茎突。
4、肱骨内上髁为肘关节内侧的突起。
5、肱骨外上髁为肘关节外侧的突起。
6、肱骨大结节为位于肩峰外下方的突起。
7、锁骨为横向位于胸廓前上方可触及的内高外地的骨骼。
8、肩峰为肩胛冈外上方的突起。
9、肩胛骨喙突为肩峰前内下深按可扪及的突起。
10、肩胛下角位于肩胛骨的最下端，与第7胸椎下缘等高。
11、内踝为小腿远端踝关节内侧的突起。
12、外踝为小腿远端踝关节外侧的突起。
13、胫骨粗隆为胫骨上段前缘的突起。
14、髌骨为膝关节前方可活动的骨骼。
15、股骨内上髁为膝关节内上方的突起。
16、股骨外上髁为膝关节外上方的突起。
17、腓骨小头为膝关节外下方可扪及的突起。
18、髂嵴为髂骨最高处的突起，平第4腰椎棘突高度。
19、髂前上棘为髂骨前上方的突起。
，平第2骶椎高度。
20、股骨大粗隆为股骨上段外侧的突起，平耻骨联合高度。
三、胸部体表定位标志
1、胸骨颈静脉切迹位于胸骨上缘的凹陷处，平第2胸椎下缘高度。
2、胸骨角为胸骨柄与胸骨体的连接处，微向前凸，两侧与第2肋骨前段连接，平对气管叉及第4、5胸椎椎体交界处。
3、剑突末端为胸骨最下端，平11胸椎椎体高度。
4、肋弓构成胸廓下口的前部，由第8-10肋软骨前端相连形成，肋弓的最低点平第3腰椎高度。
四、脊椎体表定位标志。
胸部正常X线表现ppt课件
上部
后
前
纵
纵
中部
隔
中纵隔 隔
下部
正常情况
下，心脏居中 线右侧占1／3 ，左侧占2／3 。心脏大血管 与肺的交界面 连续。
小 儿 胸 腺
小儿未退化之胸腺可致纵隔向一侧 或两侧增宽形成三角形致密影或帆形影， 不要当成病变。
升主动脉及 上腔静脉复 合投影
右心缘
主动脉弓 肺动脉段 左心缘 心尖
气管
升主动脉及主动脉弓
前纵隔 心脏大血管前方
中纵隔 气管心脏大血管 占据的位置
后纵隔 食道后方
自第四胸椎下缘作一
水平线将纵隔分为上、 下纵隔。
上部
后
前
纵 隔
纵
中 纵
隔
隔
下部
纵隔分区：（胸部侧位上分）九分区法
前纵隔 心脏大血管前方
中纵隔 气管心脏大血管占 据的位 置
后纵隔 食道后方
自第四及第八胸椎下缘分别 作一 水平线将纵隔分为上、 中、下纵隔。
上叶
下叶
中叶 斜裂
上叶
斜裂
下叶
水平裂（横裂）：在正位和侧位胸片上均可显示， 正位片上表现为从右肺外缘至肺门角外侧略呈水平 走行的线状高密度影，侧位片上表现为自斜裂中部 略呈水平向前延伸。
水平裂
水 平 裂
斜裂：正常情况下只能在侧位胸片上可显示，斜 裂下端位于距前肋膈角2-3cm处，斜行向后上方 延伸止于第四胸椎上下。
左肺 上叶：尖后段 前段 上舌段 下舌段
下叶：背段 内前基底段 外基底段 后基底段
右上叶：尖段 后段 前段 右中叶：外侧段 内侧段
右下叶：背段 内基底段 前基底段 外基底段 后基底段

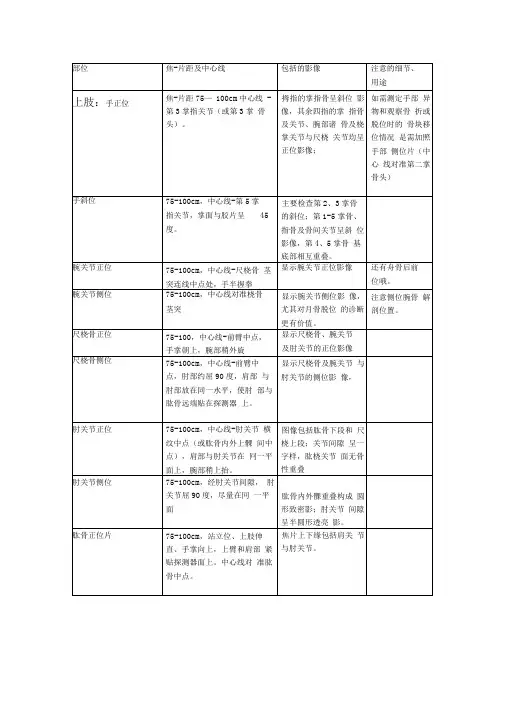

X线技术人体各部位技术操作
二、X 线摄影体表定位标志： 一）四肢体表定位标志：1尺骨茎突为前臂近腕部内侧的突起。
2、 桡骨茎突为前臂近腕外侧的突起。
3、 尺骨茎突鹰嘴为肘关节的茎突。
4、 肱骨内上髁为肘关节内侧的突起。
5、 肱骨外上髁为肘关节外侧的突起。
6、 肱骨大结节为位于肩峰外下方的突起。
7、 锁骨为横向位于胸廓前上方可触及的内高外地的骨骼。
8、 肩峰为肩胛冈外上方的突起。
9、 肩胛骨喙突为肩峰前内下深按可扪及的突起。
10、肩胛下角位于肩胛骨的最下端，与第 7胸椎下缘等高。
11、 内踝为小腿远端踝关节内侧的突起。
12、 外踝为小腿远端踝关节外侧的突起。
13、 胫骨粗隆为胫骨上段前缘的突起。
14、 髌骨为膝关节前方可活动的骨骼。
15、 股骨内上髁为膝关节内上方的突起。
16、 股骨外上髁为膝关节外上方的突起。
17、 腓骨小头为膝关节外下方可扪及的突起。
18、 髂嵴为髂骨最高处的突起，平第 4腰椎棘突高度。
19、 髂前上棘为髂骨前上方的突起。
，平第2骶椎高度。
20、 股骨大粗隆为股骨上段外侧的突起，平耻骨联合高度。
三、胸部体表定位标志1、 胸骨颈静脉切迹位于胸骨上缘的凹陷处，平第 2胸椎下缘高度。
2、 胸骨角为胸骨柄与胸骨体的连接处，微向前凸，两侧与第2肋骨前段连接，平对气管叉 及第4、5胸椎椎体交界处。
3、 剑突末端为胸骨最下端，平 11胸椎椎体高度。
4、 肋弓构成胸廓下口的前部， 由第8-10肋软骨前端相连形成，肋弓的最低点平第3腰椎高 度。
四、脊椎体表定位标志。
X线摄片部位及临床意义(共49张PPT)
❖ 拇指正侧位：用于观察拇指及其关节、软组 织的外伤和异物情况。
1.1 四肢摄影---腕关节
常规拍腕关节正侧位 腕关节正位：用于观察腕骨、
掌骨近端、尺桡骨远端的骨 质、关节及周围软组织的情 况。观察小儿发肓情况，了 解骨龄，需摄双侧腕关节。
腹部---腹部平片（卧位）
❖ 用于观察尿路或腹腔脏 器有无结石、钙化及腹 部包块和异物存留等情 况。
2、X线造影检查介绍
❖ 概念：在不能产生X对比的组织或器官内介入 不透X线的造影剂，使器官形态或功能得以在 X线下显示以利于疾病的诊断。
❖ 常用造影剂：消化道用钡剂、子宫输卵管用 的碘油、静脉用的复方泛影葡胺、碘海醇等 等。
❖ 临床应用： 疾病检查 随访复查 健康普查
胸部---胸部正位（后前位）
❖ 摄片目的 用于观察胸部 的主见变情况和用于体 检。
❖ 主要指心肺情况：支气 管炎、肺炎、肺结核、 肺肿瘤、胸膜病变，胸 腔积液、心脏形态改变、 肋骨情况等等。
胸部---胸部侧位
临床应用： 疾病检查 随访复查 健康普查
用于观察上颌窦、额窦、前及后组筛窦、上颌骨等的骨质和形态情况。 胃及十二指肠低张双对比造影 骶尾骨侧位 ：摄片目的 用于观察骶骨和尾骨侧位的形态情况。
全身各部位常规拍片体位
胸部
胸部正（侧）位 胸部正斜（肋骨切线）位
腹部
腹部立位 腹部平片（卧位）
头部 头颅正侧位
面骨大瓦氏位
颧弓斜位及轴位 鼻骨侧位 颞颌关节张闭口位 脊柱 颈椎正侧（双斜）位 胸椎正侧位
腰椎正侧位
骶尾椎正侧位
鼻副窦 鼻窦瓦氏位+柯氏位
医学x线检查部位及目的
• •
足前后内斜位 位置：1、卧位：患者仰卧于摄影台上，对侧下肢伸 直，被检侧膝部稍弯曲，足底部紧靠暗盒。暗盒上 缘 包括足趾，下缘包括足跟。第三趾骨底部放于暗 盒中心，使暗盒中线与足部长轴平行。然后将躯干和 下腿 向对侧倾斜使足底与暗盒约成30~45度角。 2、坐位：患者坐于摄影台上，两膝弯曲，被检侧足 底部紧靠暗盒。暗盒上缘包足趾，下缘包足跟。第 三 跖骨底部放于暗盒中心，使暗盒中线与足长轴平 行。然后将被检侧下肢内倾，使足底与暗盒约成 30~45度 角，并用对侧下肢支撑被检侧膝部。 中心线：对准第三跖骨底部，与暗盒垂直。
• •
膝关节侧位 位置：患者侧卧于摄影台上，被检侧靠近台面。对侧 一肢向前上方弯曲，被检侧膝部稍弯曲。膝部外侧 缘 紧靠暗盒，髌骨下缘放于暗盒中心，暗盒前缘须 超出皮肤1CM.。髌骨与暗盒垂直，股骨内外髁相互 重叠。 中心线：对准胫骨上端，与暗盒垂直。 显示部位：此位置显示膝关节、股骨下端、胫腓骨上 端和髌骨的侧位影像。如位置准确，股骨内外髁应 相 互重叠。
1.1 四肢摄影---肩关节
常规体位：肩关节正斜 位
用于观察肩关节和肩 锁关节的骨折和脱位 情况。
1.1 四肢摄影---肩关节其它体位
1、肩关节轴位：用于观察肩关节脱位的移位情况， 并用于肩部已固定，手臂不能转动的病例。 2、肩胛骨正位：用于观察肩胛骨的形态和骨折情况。 3、肩胛骨侧位：用于观察肩胛骨骨折移位或肩膀胛 骨背部肿瘤的情况。 4、锁骨正位：用于观察锁骨的形态和骨折的情况。 5、肩锁关节：用于观察肩锁关节的形态，两侧同时 摄取以作对比。
全身各部位常规拍片体位胸部胸部正侧位胸部正斜肋骨切线位腹部腹部立位腹部平片卧位头部头颅正侧位颞颌关节张闭口位脊柱胸椎正侧位腰椎正侧位骶尾椎正侧位鼻窦瓦氏位侧位可增加柯氏位上肢肩关节正斜位肱骨正侧位包括肩或肘关节肘关节正侧位尺桡骨正侧位包括肘或腕关节腕关节正侧位手指正侧位下肢髋关节正斜位股骨正侧位包括髋或膝关节膝关节正侧位胫腓骨正侧位包括膝或踝关节踝关节正侧位骨盆骨盆正位全身各部位特殊拍片体位胸部1肺尖前弓位更清晰观察肺尖情况2胸部仰卧位适于不能站立的病人3半位前后或后前位适虚弱病人腹部腹部侧位用于了解异物位臵等头部1切线位异物定位凹陷骨折骨性包块等的检查2汤氏位
人体常见部位X线摄影
X线常用摄影体位（一）上肢X线摄影一.手后前位 1 •体位：被检者侧坐于摄影床旁，被检测手掌伸直，掌心向下，五指伸直自然分开。
第三掌骨头置于IR中心。
摄影距离为75-100cmo照射野与被检部位等大为宜。
2.中心线：对准第三掌骨头垂直入射。
若同时摄取双手，中心线经两手第3掌骨头连线的中点垂直射入。
3.显示部位：显示被检侧手掌的正位影像。
被检测二至五掌指骨呈正位影像，拇指的掌指骨呈斜位像，骨小梁清晰显示，软组织显示良好。
二、手后前斜位 1 •体位：被检者侧坐于摄影床旁，前臂伸直掌面向下，挠侧抬高，手指内旋，使掌而与IR成45。
角。
五指均匀分开稍弯曲，各指尖触及摄影台而，第三掌骨头置于IR中心。
摄影距离为75-100cmo照射野与被检部位等大为宜◊ 2.中心线：对准第三掌骨头垂直入射。
3.显示部位:显示手的斜位影像，被检侧二至五掌骨指呈正位影像, 第四五掌骨基底部有不同程度重叠，手背侧内部及掌侧外部的骨皮质呈切线位显示，骨小梁清晰显示，软组织影像显示良好。
三、腕关节正位1.体位：被检者侧坐于摄影床旁，前臂伸直掌而向下，肘部弯曲成90度角，五指稍弯曲成半握拳状。
尺挠骨茎突连线中点置于IR中心。
2.中心线对尺挠骨茎突连线中点垂直入射。
摄影距离为75-100cmo 照射野与被检部位等大为宜。
3.显示部位:显示腕骨，掌骨基底部，尺骨及挠骨远端的正位影像，税腕关节而清晰，骨小梁清晰显示，软组织影像显示良好。
四、腕关节侧位1.体位：被检者侧坐于摄影床旁，前臂伸直尺侧在下，五指稍弯曲成半握拳状，尺骨茎突置于IR中心。
照射野包括尺挠骨远端和掌骨远端，摄影距离为75-100cmo照射野与被检部位等大为宜。
2.中心线经挠骨茎突垂直入射。
3.显示部位:显示腕关节，掌骨基底部，尺骨及槎骨远端的侧位影像。
腕骨重叠较多，月骨显示较为清晰，腕部诸骨骨小梁清晰显示，软组织影像显示良好。
八、前臂前后位1.体位：被检者侧坐于摄影床旁，肩部放低，前臂伸直掌而向下，五指稍弯曲成半握拳状（或掌心向上前臂长轴与探测器长轴平行）。
人体各部位X线摄影技术ppt课件
• 手后前位摄影体位图
【标准片显示】 显示2—5掌、 指骨及腕骨正 位影像，拇指 呈斜位像，软 组织轮廓显示清晰。
手后前位显示图
3．手后前斜位(掌下斜位)
【体位设计】被检查侧坐于 摄影床阴极端；被检侧手 掌向下，掌面与暗盒约呈 45°角；各手指均匀分开 且稍弯曲，并使指尖触及 暗盒；第3掌骨头置于照 射野中心。
6．婴幼儿骨关节摄影，常规同时摄取双侧影像对比。 7．较厚部位摄影时,应使用滤线栅装置,且选用适当厚度的滤
过板。焦―片距取75～100cm。
三﹑上肢常用摄影体位 （一）手
1．手后前位
【体位设计】被检者侧 坐于摄影床一侧；被检 侧手置于暗盒上，掌面 向紧贴暗盒，五指伸直 并稍分开，第3掌骨头 置于暗盒中心。 【中心线】对准第3掌 骨头，垂直暗盒射入
6．拇指侧位 【体位设计】被检者侧坐于摄影床阴极端；被检 侧前臂伸直，2～5指弯曲呈半握拳状，手背向上， 拇指外侧向下紧贴暗盒。
【中心线】对准拇指掌指关节垂直暗盒射入。
【标准影像显示】拇指及第1掌骨侧位影像。
（二）腕部
1．腕关节后前位 【体位设计】被检者侧坐于 摄影床阴极端；被检侧手 呈半握拳，掌面向下紧贴 暗盒；尺桡骨茎突连线中 点置于照射野中心。
【中心线】对准上臂中点垂 直暗盒射入。
肱骨侧位摄影体位
【标准影像显示】肱骨侧位 影像；软组织影像显示良 好。
【用途】概括观察肱骨侧位 形态，骨质结构和软组织 影像，与正位同为常规位 置。
肱骨侧位显示图
（六）肩部
1．肩关节前后位 【体位设计】被检者站立于
摄影架前；被检查侧上肢 稍外旋且与躯干分开，肩 部背侧紧贴暗盒，其上缘 超出肩部软组织3cm；肩 胛骨喙突置于照射野中心。 【中心线】对准肩胛骨喙突 垂直暗盒射入。
