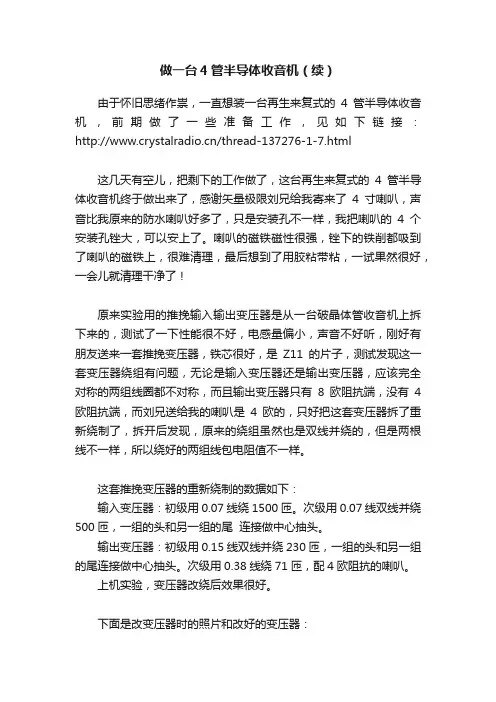

做一台4管半导体收音机(续)
做一台4管半导体收音机(续)由于怀旧思绪作祟,一直想装一台再生来复式的4管半导体收音机,前期做了一些准备工作,见如下链接:/thread-137276-1-7.html这几天有空儿,把剩下的工作做了,这台再生来复式的4管半导体收音机终于做出来了,感谢矢量极限刘兄给我寄来了4寸喇叭,声音比我原来的防水喇叭好多了,只是安装孔不一样,我把喇叭的4个安装孔锉大,可以安上了。
喇叭的磁铁磁性很强,锉下的铁削都吸到了喇叭的磁铁上,很难清理,最后想到了用胶粘带粘,一试果然很好,一会儿就清理干净了!原来实验用的推挽输入输出变压器是从一台破晶体管收音机上拆下来的,测试了一下性能很不好,电感量偏小,声音不好听,刚好有朋友送来一套推挽变压器,铁芯很好,是Z11的片子,测试发现这一套变压器绕组有问题,无论是输入变压器还是输出变压器,应该完全对称的两组线圈都不对称,而且输出变压器只有8欧阻抗端,没有4欧阻抗端,而刘兄送给我的喇叭是4欧的,只好把这套变压器拆了重新绕制了,拆开后发现,原来的绕组虽然也是双线并绕的,但是两根线不一样,所以绕好的两组线包电阻值不一样。
这套推挽变压器的重新绕制的数据如下:输入变压器:初级用0.07线绕1500匝。
次级用0.07线双线并绕500匝,一组的头和另一组的尾连接做中心抽头。
输出变压器:初级用0.15线双线并绕230匝,一组的头和另一组的尾连接做中心抽头。
次级用0.38线绕71匝,配4欧阻抗的喇叭。
上机实验,变压器改绕后效果很好。
下面是改变压器时的照片和改好的变压器:通过实验最后电路确定如下图:因是怀旧,这台收音机的底板原打算用棕色酚醛胶木板,无奈没找到合适的,只好用的2mm厚的环氧纤维板了,元件用镀银的空心铆钉焊接固定,铆钉直径2mm长3mm,因为镀了银非常容易焊接,只是贵了些,JS要2分钱一只,因为找不到其他的货源,之好买了250只应急。
由于前期准备的充分,这台机器的焊接、调试非常顺利,调好工作点后略加调整再生,效果就很好了,各级的工作点电流如下:来复级:1.5mA,低放级:2mA,推挽级静态电流:3mA。
调幅-调频课程设计说明书
中北大学课程设计说明书2011/2012学年第1 学期学院:电子与计算机科学技术学院专业:电子科学与技术学生姓名:学号:课程设计题目:调幅广播收音机起迄日期:2011年12月19日~2012年1月5日课程设计地点:电子科学与技术专业实验室指导教师:焦新泉系主任:2011年12月31日一、设计目的:1、掌握电子电路的一般设计方法和设计流程;2、学习使用PROTEL软件绘制电路原理图及印刷板图;3、掌握应用EWB对所设计的电路进行仿真,通过仿真结果验证设计的正确性。
二、设计内容和要求(包括原始数据、技术参数、条件、设计要求等):设计一个中波广播收音机,具体要求如下:1、接受频率范围为500kHz~1000kHz;2、调谐方式:手动调谐;3、输出功率:≥100mW。
三、设计内容:1、设计原理无线电波接收处理的简易过程如图1所示:图1 无线电广播的接收过程示意图电台发射出来的无线电波经过收音机天线时,天线将它接收下来并转换成电信号,电信号被送到输入调谐回路,该电路的作用是选出电信号,电信号被选出后再送到解调电路。
因为电台发射出来的信号中含有音频信号和高频载波信号,解调电路的作用就是将电信号中的高频载波信号去除掉,检出低频的音频信号。
音频信号再经音频放大电路放大后送入扬声器,扬声器就会发出与电台相同的声音。
解调电路的解调方式有两种:检波和鉴频。
对于调制性质为调幅的收音机,所用的解调方式为检波,即从高频调幅信号中去掉高频载波信号而检出音频信号。
规定调幅晶体管收音机的中波段频率(高频载波频率)为535~1650kHz。
2、设计方案图2 来复再生式收音机电路结构框图依电路特点分类,晶体管收音机可分为直接检波式、高放式(来复再生式)、超外差式。
本次课程设计,我采用了高放式(来复再生式)收音机电路原理来完成本次设计。
图2为典型来复再生式收音机的电路结构框图。
所谓高放式收音机,就是对检波前高频信号只进行放大,而无载波频率的变换(超外差式变换载波频率),检波后的音频信号经过低频放大(或不放大)送至扬声器,而获得欲收听的电台播音。
用6K4电子管DIY超再生收音机头,接收范围居然覆盖88
用6K4电子管DIY超再生收音机头,接收范围居然覆盖88春节假期用6K4电子管做了个自灭式超再生收音头(见线路图),接收范围居然覆盖88--108MHz。
过去对“begart”同学多次发贴介绍自己DIY的超再生的调频机接收范围覆盖88~108MHz表示不可理解,经过自己动手制作试听,我彻底服了,有兴趣的同学不妨试试。
天线和调谐线圈:L2用直径2MM裸铜线在直径15MM模具(我用5号电池作模具)上以圈间距离为2MM绕3圈,抽出模具成空芯式线圈,L1用同样线材和同样方法绕1圈,两个线圈之间的距离为2MM(见图4)。
RFC高频阻流圈:用36号漆包线在1W30K的电阻上绕120圈。
C1 5-30P可变电容:我先后用过空气四连中的一个小单连和电台上拆下的空气单连,可能容量大覆盖范围不对收不到台。
后来改用5-30P瓷介微调电容,能收到很多台,覆盖范围可以,但感应电流很大,用起子调台时时大声时沙沙声,漂移相当大,最要命的是起子调好台后正要移开,原先调好的台又沙沙声响了。
最后,我试用“老百姓(广坛名“黑五类”)同学推介的5-20P小空气可变电容(见图5),用塑料管套住动片调谐柄来调谐,效果很好,频率覆盖88-108MHz。
在广州市区收到十多个台。
收音头调试简单,检查接线无误后通电,在L1A点接1米长拖线(我是用50公分长拉杆天线),接着调节R2阻值至最佳点(可先用50K电位器调试),测出阻值后改用接近电阻即可。
我把6K4FM收音头音频输出接到六灯电子管收音机的拾音插座上,而收音头的灯丝和B+电源则从电子管收音机上接过来。
用六灯电子管收音机放音音色悦耳动听。
由于收音头元件少,我把全部元件装到一个交流电插座的底合里。
(见图1、图2、图3、)体会:由于FM收音头调频部分工作在超高频状态,这部分元件宜装在环氧板上,线圈应距离安装板15MM,接点要牢。
全部元件尽量紧靠6K4电子管,且接线尽可能短,以减少分布电容和杂散感应,以利调试6K4.jpg (67.73 KB, 下载次数: 77)线路图6k4-1.jpg (40.66 KB, 下载次数: 49)图16k4-2.jpg (40.35 KB, 下载次数: 47)#p#分页标题#e#图26k4-3.jpg (39.48 KB, 下载次数: 47)图36k4-4.jpg (25.08 KB, 下载次数: 49)图46k4-5.jpg (30.29 KB, 下载次数: 47)图5全机装好后检查接线无误,R2先用100K电位器代替,通电后调节电位器就会听到喇叭有“咝咝”超再生噪声,然后调节可变电容器C 1和调节线圈L2长度(拉长或压短),就会收到广播声,此时“咝咝”的超再生噪声就会被广播声盖去。
硅单管来复再生式收音机
硅单管来复再生式收音机作者:bd1234567单管收音机:以精炼和小巧、简单和易制、节能和低耗、风迷了许多老一辈无线电爱好者,现今凡对无线电有一定兴趣的电子爱好的人们对它的制作、论极和使用也是乐此不疲:愚下椐多方资料考证、椐数以百次实验,椐多次设计和改进图样、元件及反复调整元件参数;设计这个以3DG6硅三极管为核心的单管来复再生式收音机电路图并加以试(实)制出较为满意和理想的样机它之所以满意和理想:(1):电路稳定、灵敏度高(2):线路简单、易于制作(3):元器件用量少、制作成本低(4):低能低耗、节约使用成本(5):输出阻抗匹配广、低高阻耳机通用(6):输出功率基本能推响1W内的舌簧喇叭和动圈式扬声器、20平米内能清晰正常收听(7):配用80×50×25mm的米黄色机盒、整机精巧美观,让人爱不释手由于有以上特点特上传坛内:以供相互学习、相互交流,共同进步、共同求精同时也真诚恳求老师们和网友们指导、批评;以求新的进步、新的努力......一、电路图:注:图(1)为机器的电路图、同时作为元件安装方位的定位图图(2)为机器各元件连线走向的焊接布线图、实际操作每线应尽其短线和尽其少交叉二、元件:(一)必须元件:(1):晶体管类:硅三极管:3DG6 一支普通二极管:2AP9 两支(2):电器器类:圆中波磁棒:∮10×70mm一根李磁线:∮~3)米(3):电容器类:可变电容器:CBM-223:(141+60)P左右一个小瓷片固定电容器:33p 一个两个2200p 一个小电解固定电容器:47u 一个(4):电阻器类:小炭膜固定电阻器:22k 一个一个微调小炭膜电阻器:50k 一个(二)自定元件(制做者椐自己喜好和实情自定配用):(5):机盒:(俺选用的是80×50×25mm米黄色带盖电器接线盒) 一个(6):电路安装板:(俺选用的是75×48×1mm电木胶合板) 一块(7):二芯插座:∮一个(8):与磁棒配套支架两个(9):调谐拨盘:与机盒适配与CBM-223中轴配套一个(10):调谐读盘:与机盒适配与拨盘配套一套(11):铜铆钉:∮1×2:(每个元件备2个) 约32个(12):电池架:(7号单节的)一个(13):高、低阻耳机及1W扬声器等注:若使用市售低阻立体声耳机:须改三芯插头为二芯插头;立体声耳机线有两根芯线和一根公共线,把公共线用绝缘胶布包好,两芯线分别焊接在二芯插头的两极上,这样两个耳机便成串联模式使用三、制做(一):磁性线圈制做:(1):用牛皮纸做一个∮11×40mm的纸筒(2):在纸筒上离纸筒头约5mm处用∮里磁线平绕77圈(两线头留适量长度线头)此为调谐线圈(3):推后离调谐线圈约3mm处再用里磁线平绕7圈(两线头留适量长度线头)此为再生线圈(4):一定温度熔石蜡一小铁杯(约90C度)、把纸筒线圈全部浸蜡拿出立放冷却即可(二):电路板按图钉制铆钉:(三):元器件定位安装:(四):各元件连线走向的焊接:(五):调试整机:焊接完毕在捡查各元器件连线无误后装上电池、插入耳机:(1):调整微调电阻(50k的那个)使耳机发出清晰的待机电流声(2):转动调谐中轴,使机器接收,在收到较大音量的节目时停转调谐中轴(3):此时再来细调微调电阻,使收到的节目在最佳清晰度的前题下以求最大音量(4):左右微小移动磁性线圈,使收到的节目在最佳清晰度的前题下以求最大音量机器调试完成:(六):机板安装入盒:(七):机盒面板调谐器中轴出头开孔:(八):机盒侧面安装耳机开孔:(九):安装调谐拨盘:(十):安装调谐读盘:四、成品:五、使用情况:(1):白天在俺地室内室外随时随地用耳机能正常收听3~4个节目:如中国之声、湖南人民广播电台的综合节目、萧湘文艺台等节目,音质清晰,音量完全满足个人收听使用用各类1W内扬声器20平米内清晰正常收听1~2个节目;如中国之声、湖南人民广播电台的综合节目;音质清晰,音量充实(2):晚7时至12时左右在俺地室内室外随时随地用耳机能正常收听5~7个节目、此时中国之声等强台音量强劲震耳使用各类1W内扬声器20平米内清晰正常收听1~3个节目(3):晚12时至次日早5时左右在俺地室内室外随时随地用耳机能正常收听约15个台的名种节目:远台、弱台信号清晰可听,择性高、音质好,能收到:中国之声、华夏之声、湘、粤、桂、鄂、赣、台、日本、朝、韩等地区和外国等国家的中波广插节目用各类1W内扬声器20平米内清晰正常收听1~2个节目(4):不论白天晚上、不论室内室外,使用扬声器必须是小功率的、且喇叭外放收音机只能收到1~2个近台、强台的节目(5):机器使用耳机每日工作2小时,7号电池可用15天左右,机器使用扬声器外放每日工作1小时,7号电池能用7天左右六、此机简单、可能网上也有类同,但此机从电路设计、元件参数计算、选材等实愚下精心实施;本着确实是:好的、完美的和质高的应大家来分享的友好原则,今亳无保守地推出此帖,方便广大网友......七、本帖错误和不正之处、恳望老师们和网友们批评指导,愚下虚心接受并深表感谢!!!。
单管超再生式调频收音机电路图及制作
单管超再生式调频收音机电路图及制作在50年代末60年代初,出现了几种简单超再生的架构。
作者在对这些电路进行了详尽的研究之后,结合现代再生电路的一些优秀设计,开发了这一款简单FM收音机电路。
这是一款不平凡的作品,有着很高的灵敏度和选择性,并且有足够的音量。
电路布局由于这是个超再生的设计,因此元件的布局相当重要。
调谐电容C3有三个引脚,把它的转轴面对你,引脚朝上,中间这个脚接地,左边的引脚接L1,右边的一个引脚悬空。
将L1尽量地靠近C3,但是尽量远离您的手可能会靠近的位置。
假如您的手过分接近L1的话,调谐起来会非常困难。
电感天线L1的制作L1决定了收音机的频率,就和天线一样,在超再生电路中是一个主要的调整元件。
尽管是个很重要的工作,但是非常容易操作,任意找一个直径0.5英寸圆柱体做模架,用20号的裸铜线,(其他的导线也可以,但是要能保持一定的形状)密绕6圈,然后脱胎,将线圈拉长至1英寸。
在线圈的中点上焊上C2,线圈的引脚焊到PCB板子上的时候,要注意线圈与板子之间要留有空隙。
制作与调试如果接线正确,您可能会碰上四种可能:1 收到电台,2 很大的噪声3 啸叫声4 什么也没有。
如果您听到电台,那么这是个不错的开端。
用另一个FM收音机来比较您的频率误差,可以调节L1和C1来修正。
假如您听到很大的噪声,您大致应该可以收到电台。
仔细调节C3看能收到什么。
如果您听到啸叫声或什么也没听到,,那是电路振荡的太强或太弱。
可将L1拉长或压缩。
再次检查电路是否连接正确,如果没有改善,您就需要改变R4,将R4改为20K或者换上一个50K,最好是一个可变电阻。
调节R4直到可以稳定地接收到电台为止。
一旦电路正常工作了,再将可变电阻换下,换上一个相同阻值的固定电阻。
(三极管检波)超外差式收音机解读
变频 55~80
中放 80~150
检波 20
低放
功放
120~180 150~270
9011~9018常用的字母后缀:
国产晶体管常用的色点:
橙 25~40
黄 40~55
绿 55~80
蓝
紫
灰
80~120 120~180 180~270
安装注意事项
1.安装前仔细阅读说明书。 2. 电路图与印刷电路板可能有不一致的地方。焊接 前按照印刷电路板的铜霜理清实际电路图。 3. 焊接前用万用电表检查每一个元器件!! 4. 特别注意电解电容器的正负极性在电路图中和电 路板上是否一致。 5. 用万用电表判断三极管的三个电极与印刷电路板 标注是否一致(尤其是在三极管型号与电路图不一样时 要特别注意管脚排列)。
2. 镜(像)频干扰 465 kHz
465 kHz
635 kHz 1100 kHz 1565 kHz
信号
本振
干扰
镜频干扰只在输入调谐回路中能受到抑制。为能有 效地抑制镜频干扰, 希望中频应选得高一些。
在中波段,镜频干扰不严重。
中频的选择:
2. 镜(像)频干扰 465 kHz
465 kHz
30 MHz 30.465 MHz 30.930 MHz
音量控制电位器
线性: 大部分用途 指数: 音量控制 对数: 某些音调控制
低频放大电路
乙类(甲乙类)推挽功率放大器
R1 T1
R2
Q1
Q2 R4
V1
R3 T2
变压器
变压器 改变电压和阻抗
电压比=圈数比 阻抗比=圈数比2
串联电阻上的最大功率
R1=1 R2=?
R总 R1 R2 I E
山东省收音机工业发展史
山东省收音机工业发展史30年代初期,无线电技术传入中国,因收音机价格昂贵,除部分商号外,私人很少购买。
自省会电台1933年5月1日正式播音以后,济南自装矿石收音机的日渐增多,天线几如雨后春笋,触目皆是。
1937年12月27日,日军侵占济南。
日伪当局大力发展收听工具,陆续购进日本和天津生产的三灯、四灯交流电收音机。
据1945年统计,济南全市有收听工具约1万部。
40年代后期,省内仅有少数私营电料行使用淘汰、流散的电子元器件,装配了少量的电子管收音机。
1949年12月,济南人民广播电台服务部成立,1950年改为山东人民广播电台服务部。
经营收、扩音机修理。
1951年设立装配室,用上海产零部件小批量组装501、502型电子管收音机。
同期青岛市人民广播电台服务部也组装了少量五灯电子管收音机。
1958年起,在山东人民广播电台服务部基础上组建的山东无线电器材厂开始小批量生产电子管直流收音机、五灯交流收音机,到1963年,共生产831台。
1965年,该厂研制生产出国内首批电子管调频收音机,到1966年生产了250台,主要供各地广播站使用。
1962年,青岛四方无线电厂和台西无线电器材厂的技术人员合作,设计制造了六灯二波段电子管收音机300台。
其后到80年代初期,山东电子管收音机虽然断断续续仍有生产,但产量一直较低。
山东晶体管收音机的试制和生产始于60年代初期。
1959年1月,山东省生建八三厂(1958年建厂,对内称山东省宝山劳动教养队,位于淄博市)设立半导体技术研究所(1963年11月被省科委命名为山东省半导体研究所),当年研究成功单晶硅,并以自制的单晶硅生产出高、低频三极管,填补省内空白。
1961年,山东无线电器材厂试制成功二晶体管来复式收音机,次年投入批量生产。
1963年,该厂试制成功便携式六管外差中波段晶体管收音机,1965年3月通过鉴定,投入批量生产。
1961年,青岛无线电研究所利用自己研制的锗低、高频三极管,组装了山东省第一台八管外差式收音机。
来复再生式收音机原理
来复再生式收音机是一种早期的无线电接收器,使用了基本的振荡和放大原理来接收和放大无线电信号。
以下是来复再生式收音机的工作原理的简要描述:
天线接收信号:收音机的天线接收来自无线电发射台的无线电信号。
天线将无线电信号转换为微弱的电信号,并传输到接收机电路中。
振荡器产生局部振荡信号:接收机中的振荡器产生一个局部振荡信号,与接收到的信号频率相近。
这个振荡信号被称为局部振荡器信号。
混频器混合信号:接收到的信号和局部振荡器信号经过混频器进行混合,得到频率差值。
混频器将信号从无线电频率转换到中频(Intermediate Frequency,IF),使信号更容易处理和放大。
放大器放大信号:中频信号通过放大器进行放大,以增强信号的强度。
再生器产生正反馈:再生器是来复再生式收音机的关键部分。
它通过正反馈机制将一部分放大后的中频信号重新注入放大器。
这种正反馈导致了电路的自激振荡,使信号不断再生,从而增强和放大信号。
调谐器选择频道:调谐器用于选择所需的无线电频道。
它通过调整电感或电容的数值来改变电路的共振频率,以接收特定频率的信号。
音频放大和解调:经过再生和放大后的信号进一步放大,以得到可听的音频信号。
解调器用于去除调制信号,并恢复出原始的音频信号。
扬声器输出音频:最后,音频信号通过扬声器输出,供人们听取。
来复再生式收音机的工作原理基于振荡、混频、放大和再生的原理,使得微弱的无线电信号能够被接收、放大和转换成可听的音频信号。
虽然来复再生式收音机已经被现代超外差收音机所取代,但它作为早期的无线电接收器对无线电通信的发展起到了重要的推动作用。
无线电广播和收音机基本原理
无线电广播和收音机基本原理
到七十年代,晶体管收音机已很成熟,标准超外差 式收音机采用六只晶体管三极管,分别用作变频、二级 中放、低放和推挽功放。
路漫漫其悠远
无线电广播和收音机基本原理
路漫漫其悠远
再生来复式收音机一般只能在城市中用于接收本 地强台。
路漫漫其悠远
无线电广播和收音机基本原理
超外差式收音机
超外差式收音机最大的特点是通过变频器把接收到
的高频载波转化为固定的较低频率的中频载波,再对中
频信号进行放大。由于中频信号的频率较低且保持固定
(我国为调幅收音机465 kHz,调频收音机中频为10.7 MHz),可以采用多级中频放大,提高收音机的灵敏度; 在中频放大器中采用谐振回路作为负载,可以大大提高
路漫漫其悠远
无线电广播和收音机基本原理
矿石收音机
靠天线接收电波,机内装有简单的调谐电路,可将 接收到的电波按所需的波长选择出来输送给矿石检波器, 从电波中分检出记载音频信号的电流,然后通过耳机将 电流转换成声音。矿石收音机无需电池,结构简单,几 乎所有的无线电爱好者可自己装配制做。但它需要良好 的天线和地线,而且音量很小,只能供一人收听,选择 性也很差。
路漫漫其悠远
无线电广播和收音机基本原理
从器件形式上来看,收音机经历了电子管、晶体 管、集成电路三个时代。
电子管是最先应用在收音机中的放大器件,到了 上个世纪五十年代之后,这种器件在超外差式收音机 的应用已很成熟。标准超外差式收音机在采用5~6只电 子管,分别用于变频、中放、检波及低放、功放、电 源整流和调谐指示,在中等房间可以获得比较满意的 接收效果。
无线电广播和收音机基本原理
无线电波的传播
1 地面传播(地波) 2 电离层反射(天波) 3 直射传播(直射波) 4 散射传播(散射波) 5 卫星转播
硅单管来复再生式收音机
硅单管来复再生式收音机作者:bd1234567单管收音机:以精炼和小巧、简单和易制、节能和低耗、风迷了许多老一辈无线电爱好者,现今凡对无线电有一定兴趣的电子爱好的人们对它的制作、论极和使用也是乐此不疲:愚下椐多方资料考证、椐数以百次实验,椐多次设计和改进图样、元件及反复调整元件参数;设计这个以3DG6硅三极管为核心的单管来复再生式收音机电路图并加以试(实)制出较为满意和理想的样机它之所以满意和理想:(1):电路稳定、灵敏度高(2):线路简单、易于制作(3):元器件用量少、制作成本低(4):低能低耗、节约使用成本(5):输出阻抗匹配广、低高阻耳机通用(6):输出功率基本能推响1W内的舌簧喇叭和动圈式扬声器、20平米内能清晰正常收听(7):配用80×50×25mm的米黄色机盒、整机精巧美观,让人爱不释手由于有以上特点特上传坛内:以供相互学习、相互交流,共同进步、共同求精同时也真诚恳求老师们和网友们指导、批评;以求新的进步、新的努力......一、电路图:注:图(1)为机器的电路图、同时作为元件安装方位的定位图图(2)为机器各元件连线走向的焊接布线图、实际操作每线应尽其短线和尽其少交叉二、元件:(一)必须元件:(1):晶体管类:硅三极管:3DG6 一支普通二极管:2AP9 两支(2):电器器类:圆中波磁棒:∮10×70mm一根李磁线:∮0.04X7 (2.5~3)米(3):电容器类:可变电容器:CBM-223:(141+60)P左右一个小瓷片固定电容器:33p 一个0.033uf 两个2200p 一个小电解固定电容器:47u 一个(4):电阻器类:小炭膜固定电阻器:22k 一个4.7k 一个微调小炭膜电阻器:50k 一个(二)自定元件(制做者椐自己喜好和实情自定配用):(5):机盒:(俺选用的是80×50×25mm米黄色带盖电器接线盒) 一个(6):电路安装板:(俺选用的是75×48×1mm电木胶合板) 一块(7):二芯插座:∮3.5 一个(8):与磁棒配套支架两个(9):调谐拨盘:与机盒适配与CBM-223中轴配套一个(10):调谐读盘:与机盒适配与拨盘配套一套(11):铜铆钉:∮1×2:(每个元件备2个) 约32个(12):电池架:(7号单节的) 一个(13):高、低阻耳机及1W扬声器等注:若使用市售低阻立体声耳机:须改三芯插头为二芯插头;立体声耳机线有两根芯线和一根公共线,把公共线用绝缘胶布包好,两芯线分别焊接在二芯插头的两极上,这样两个耳机便成串联模式使用三、制做(一):磁性线圈制做:(1):用牛皮纸做一个∮11×40mm的纸筒(2):在纸筒上离纸筒头约5mm处用∮0.04X7里磁线平绕77圈(两线头留适量长度线头)此为调谐线圈(3):推后离调谐线圈约3mm处再用里磁线平绕7圈(两线头留适量长度线头)此为再生线圈(4):一定温度熔石蜡一小铁杯(约90C度)、把纸筒线圈全部浸蜡拿出立放冷却即可(二):电路板按图钉制铆钉:(三):元器件定位安装:(四):各元件连线走向的焊接:(五):调试整机:焊接完毕在捡查各元器件连线无误后装上电池、插入耳机:(1):调整微调电阻(50k的那个)使耳机发出清晰的待机电流声(2):转动调谐中轴,使机器接收,在收到较大音量的节目时停转调谐中轴(3):此时再来细调微调电阻,使收到的节目在最佳清晰度的前题下以求最大音量(4):左右微小移动磁性线圈,使收到的节目在最佳清晰度的前题下以求最大音量机器调试完成:(六):机板安装入盒:(七):机盒面板调谐器中轴出头开孔:(八):机盒侧面安装耳机开孔:(九):安装调谐拨盘:(十):安装调谐读盘:四、成品:五、使用情况:(1):白天在俺地室内室外随时随地用耳机能正常收听3~4个节目:如中国之声、湖南人民广播电台的综合节目、萧湘文艺台等节目,音质清晰,音量完全满足个人收听使用用各类1W内扬声器20平米内清晰正常收听1~2个节目;如中国之声、湖南人民广播电台的综合节目;音质清晰,音量充实(2):晚7时至12时左右在俺地室内室外随时随地用耳机能正常收听5~7个节目、此时中国之声等强台音量强劲震耳使用各类1W内扬声器20平米内清晰正常收听1~3个节目(3):晚12时至次日早5时左右在俺地室内室外随时随地用耳机能正常收听约15个台的名种节目:远台、弱台信号清晰可听,择性高、音质好,能收到:中国之声、华夏之声、湘、粤、桂、鄂、赣、台、日本、朝、韩等地区和外国等国家的中波广插节目用各类1W内扬声器20平米内清晰正常收听1~2个节目(4):不论白天晚上、不论室内室外,使用扬声器必须是小功率的、且喇叭外放收音机只能收到1~2个近台、强台的节目(5):机器使用耳机每日工作2小时,7号电池可用15天左右,机器使用扬声器外放每日工作1小时,7号电池能用7天左右六、此机简单、可能网上也有类同,但此机从电路设计、元件参数计算、选材等实愚下精心实施;本着确实是:好的、完美的和质高的应大家来分享的友好原则,今亳无保守地推出此帖,方便广大网友......七、本帖错误和不正之处、恳望老师们和网友们批评指导,愚下虚心接受并深表感谢!!!。
自制单管收音机
B
VD - L1 e L2 + b c VT C1 接 电 池 接 耳 机
接地线 图 42 低频管单管收音机的实际接线图
法工作, 严重时还会把三极管烧坏。 前面组装无电源收音机时, 对二极管的极性不作要求,也就是说,无论二极管正接或反接 对电路都没有影响。由于现在采用了三极管,而且三极管的发 射结(相当于一个 PN 结)和二极管的 PN 结是串联接法,这 就要求两个 PN 结的电流流向应当一致,否则电台的信号就无 法通过这两个 PN 结进行检波和放大了。 本电路中采用的是 PNP 型锗管,这就要求二极管的正极接三极管的基极(b) ,如果接 反了,收音机就无法正常工作。此外电池的极性也不能接反, 接反了收音机也会无法工作。 本电路几乎不用调试。 只要二极管和三极管的质量有保证, 电路焊接无误,接上天地线和电源就可正常工作。由于电路中 有三极管放大,耳机中的声音要比无电源收音机响亮得多。电 路中的地线可以不接,对天线的要求也可降低,在距离电台较 近的地方,用简易的天线就能满意地收听了。有关选择性的调
机 符号,表示线圈中插入了磁 CB 200K 1000P 270P V K T 棒。 L1 C1 3AG L2 0.02 磁棒是一种叫作“软磁 E 铁氧体”的磁性材料制成的。 图 44 用高频管的单管收音机 它是由铁、锰、镍、锌等几 种金属元素组成的复合氧化物,早期被称为“铁淦氧”。因其生 产过程采用的是陶瓷工艺,工业上也称“磁性瓷”,因此生产出 来的磁棒既能像铁磁物质一样被磁铁吸引,又呈现出和陶瓷一 样的物理性质。它质地坚硬,不易加工,但又易碎,能像陶瓷 棒一样被摔成几段。 磁棒具有较强的导磁能力,它能如图 45 那样聚集空间无 线电波中的磁力线,如果在磁棒上绕有线圈,就能线圈中感应 线圈 出比较大的信号电压,使接 磁 力 线 收灵敏度大为提高。另一方 面,由于电台发送的无线电 图 45 磁棒对电台磁场的汇聚作用 波的磁场方向是水平的,所 以当磁棒水平放置并且轴线的垂直方向指向电台时,汇聚到的 磁力线最多,线圈中得到的信号电压最强;而磁棒轴线指向电 台时,线圈中感应的信号就很微弱,如图 46 所示。利用磁棒
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
硅单管来复再生式收音机
单管收音机:以精炼和小巧、简单和易制、节能和低耗、风迷了许多老一辈无线电爱好者,现今凡对无线电有一定兴趣的电子爱好的人们对它的制作、论极和使用也是乐此不疲:愚下椐多方资料考证、椐数以百次实验,椐多次设计和改进图样、元件及反复调整元件参数;设计这个以3DG6硅三极管为核心的单管来复再生式收音机电路图并加以试(实)制出较为满意和理想的样机
它之所以满意和理想:
(1):电路稳定、灵敏度高
(2):线路简单、易于制作
(3):元器件用量少、制作成本低
(4):低能低耗、节约使用成本
(5):输出阻抗匹配广、低高阻耳机通用
(6):输出功率基本能推响1W内的舌簧喇叭和动圈式扬声器、20平米内能清晰正常收听
(7):配用80×50×25mm的米黄色机盒、整机精巧美观,让人爱不释手由于有以上特点特上传坛内:以供相互学习、相互交流,共同进步、共同求精
同时也真诚恳求老师们和网友们指导、批评;以求新的进步、新的努力......
一、电路图:
注:图(1)为机器的电路图、同时作为元件安装方位的定位图
图(2)为机器各元件连线走向的焊接布线图、实际操作每线应尽其短线和尽其少交叉
二、元件:
(一)必须元件:
(1):晶体管类:硅三极管:3DG6一支
普通二极管:2AP9两支
(2):电器器类:圆中波磁棒:∮10×70mm一根
李磁线:∮0.04X7(2.5~3)米
(3):电容器类:可变电容器:CBM-223:(141+60)P左右一个
小瓷片固定电容器:33p一个
0.033uf两个
2200p一个
小电解固定电容器:47u一个
(4):电阻器类:小炭膜固定电阻器:22k一个
4.7k一个
微调小炭膜电阻器:50k一个
(二)自定元件(制做者椐自己喜好和实情自定配用):
(5):机盒:(俺选用的是80×50×25mm米黄色带盖电器接线盒)一个
(6):电路安装板:(俺选用的是75×48×1mm电木胶合板)一块
(7):二芯插座:∮3.5一个
(8):与磁棒配套支架两个
(9):调谐拨盘:与机盒适配与CBM-223中轴配套一个
(10):调谐读盘:与机盒适配与拨盘配套一套
(11):铜铆钉:∮1×2:(每个元件备2个)约32个
(12):电池架:(7号单节的)一个
(13):高、低阻耳机及1W扬声器等
注:若使用市售低阻立体声耳机:须改三芯插头为二芯插头;立体声耳机线有两根芯线和一根公共线,把公共线用绝缘胶布包好,两芯线分别焊接在二芯插头的两极上,这样两个耳机便成串联模式使用
三、制做
(一):磁性线圈制做:
(1):用牛皮纸做一个∮11×40mm的纸筒
(2):在纸筒上离纸筒头约5mm处用∮0.04X7里磁线平绕77圈(两线头留适量长度线头)此为调谐线圈
(3):推后离调谐线圈约3mm处再用里磁线平绕7圈(两线头留适量长度线头)此为再
生线圈
(4):一定温度熔石蜡一小铁杯(约90C度)、把纸筒线圈全部浸蜡拿出立放冷却即可
(二):电路板按图钉制铆钉:
(三):元器件定位安装:
(四):各元件连线走向的焊接:
(五):调试整机:焊接完毕在捡查各元器件连线无误后装上电池、插入耳机:
(1):调整微调电阻(50k的那个)使耳机发出清晰的待机电流声
(2):转动调谐中轴,使机器接收,在收到较大音量的节目时停转调谐中轴
(3):此时再来细调微调电阻,使收到的节目在最佳清晰度的前题下以求最大音量
(4):左右微小移动磁性线圈,使收到的节目在最佳清晰度的前题下以求最大音量机器调试完成:
(六):机板安装入盒:
(七):机盒面板调谐器中轴出头开孔:
(八):机盒侧面安装耳机开孔:
(九):安装调谐拨盘:
(十):安装调谐读盘:
四、成品:
五、使用情况:
(1):白天在俺地室内室外随时随地用耳机能正常收听3~4个节目:如中国之声、湖南人民广播电台的综合节目、萧湘文艺台等节目,音质清晰,音量完全满足个人收听使用用各类1W内扬声器20平米内清晰正常收听1~2个节目;如中国之声、湖南人民广播电台的综合节目;音质清晰,音量充实
(2):晚7时至12时左右在俺地室内室外随时随地用耳机能正常收听5~7个节目、此时中国之声等强台音量强劲震耳
使用各类1W内扬声器20平米内清晰正常收听1~3个节目
(3):晚12时至次日早5时左右在俺地室内室外随时随地用耳机能正常收听约15个台的名种节目:远台、弱台信号清晰可听,择性高、音质好,能收到:中国之声、华夏之声、湘、粤、桂、鄂、赣、台、日本、朝、韩等地区和外国等国家的中波广插节目
用各类1W内扬声器20平米内清晰正常收听1~2个节目
(4):不论白天晚上、不论室内室外,使用扬声器必须是小功率的、且喇叭外放收音机只能收到1~2个近台、强台的节目
(5):机器使用耳机每日工作2小时,7号电池可用15天左右,机器使用扬声器外放每日工作1小时,7号电池能用7天左右
六、此机简单、可能网上也有类同,但此机从电路设计、元件参数计算、选材等实愚下精心实施;本着确实是:好的、完美的和质高的应大家来分享的友好原则,今亳无保守地推出此帖,方便广大网友......
七、本帖错误和不正之处、恳望老师们和网友们批评指导,愚下虚心接受并深表感谢!!!。
