7.1 HMI概述
7.8 画面切换
• 为了运行时能够在 HMI 设备上的这些画面间切换,可以添加画面 切换功能。画面切换功能指定给了 HMI 设备上的功能键 <F1> 到 <F4>。<K4> 键应该用来关闭 HMI 设备。
• 在将画面切换分配给这些软键之前,必须创建选择画面。选择画 面向操作员显示必须使用哪一个键来切换到HMI设备上指定的画 面。
三、项目视图
7.4 项目的建立
• 以果汁搅拌系统为例来说明:使用 WinCC flexible 为 HMI 设备创 建用户界面。果汁搅拌系统生产橙子味、苹果味和热带水果味的 果汁、蜜露和饮料。所需配料可从四个供应罐中获取。
• 配料在搅拌槽中混合,然后进行注入: • 果汁搅拌系统通过与其相连的小型 HMI 设备进行操作。果汁搅拌
7.6 组态报警

报警可用来指示在果汁搅拌系统中出现或经常出现的事件或操作 状态。例如,清除故障期间可用报警进行诊断。
• 报警区分如下:

离散量报警指示果汁搅拌系统中状态的改变,可以由控制器触发。 例如,指示阀是否打开或关闭。
• 模拟量报警指示值已经移动到允许范围的限制值之外。
• 模拟量报警将触发,例如当电机的速度降低到指定值以下时。
• 在注册表内 “HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中删除注册表值

大彩科技—HMI人机界面的基本了解和发展趋势

大彩科技—HMI人机界面的基本了解和发展趋势

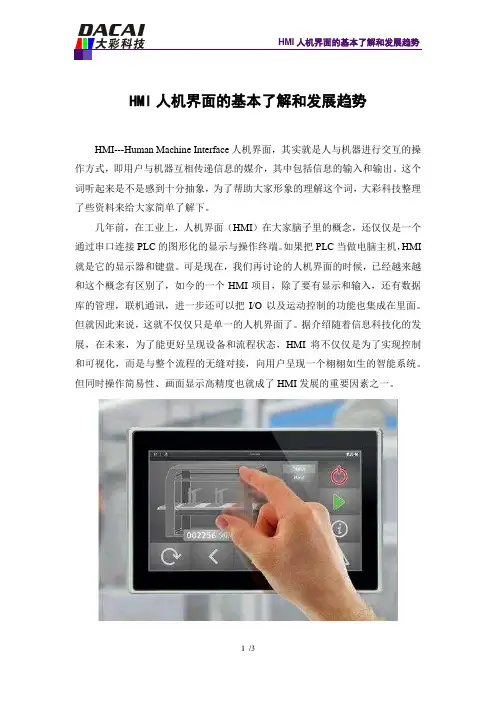

HMI人机界面的基本了解和发展趋势HMI---Human Machine Interface人机界面,其实就是人与机器进行交互的操作方式,即用户与机器互相传递信息的媒介,其中包括信息的输入和输出。

这个词听起来是不是感到十分抽象,为了帮助大家形象的理解这个词,大彩科技整理了些资料来给大家简单了解下。

几年前,在工业上,人机界面(HMI)在大家脑子里的概念,还仅仅是一个通过串口连接PLC的图形化的显示与操作终端。

如果把PLC当做电脑主机,HMI 就是它的显示器和键盘。

可是现在,我们再讨论的人机界面的时候,已经越来越和这个概念有区别了,如今的一个HMI项目,除了要有显示和输入,还有数据库的管理,联机通讯,进一步还可以把I/O以及运动控制的功能也集成在里面。

但就因此来说,这就不仅仅只是单一的人机界面了。

据介绍随着信息科技化的发展,在未来,为了能更好呈现设备和流程状态,HMI将不仅仅是为了实现控制和可视化,而是与整个流程的无缝对接,向用户呈现一个栩栩如生的智能系统。

但同时操作简易性、画面显示高精度也就成了HMI发展的重要因素之一。

另外,在互联网发展的时代,通讯联网的要求也在改变着HMI。

传统的HMI 主要的通讯接口为RS485和RS232,而随着互联网在工厂中的应用,HMI的通讯接口开始转向以太网,将“一网到底”发挥得淋漓尽致,诸如WEB技术的众多IT技术在HMI上能够得到应用。

此外,通讯的开放性和易用性也很重要。

HMI 需要有信息来源,HMI需要与其他设备进行通讯,而开放兼容的通讯不仅能让用户根据使用习惯或者设备要求进行定义通讯方式,同时可以省去因为通讯接口不一致而带来的额外成本和麻烦。

毕竟便捷高效是大家共同的追求。

当然,除了硬件的可靠性保障外,也需要软实力的支撑,HMI软件也是关键因素。

一个有竞争优势的HMI,必定是一个软硬兼优的结合体。

因为对用户来说,在HMI基础上是需要根据应用要求进行相应开发和定义的。

人机界面百度百科

人机界面百度百科

人机界面百科名片人机界面(又称用户界面或使用者界面)是系统和用户之间进行交互和信息交换的媒介,它实现信息的内部形式与人类可以接受形式之间的转换。

凡参与人机信息交流的领域都存在着人机界面。

编辑本段人机界面概念介绍人机界面(Human–Machine Interaction,简称HMI),是人与计算机之间传递、交换信息的媒介和对话接口,是计算机系统的重要组成部分。

是指人和机器在信息交换和功能上接触或互相影响的领域或称界面所说人机结合面,信息交换,功能接触或互相影响,指人和机器的硬接触和软触,此结合面不仅包括点线面的直接接触,还包括远距离的信息传递与控制的作用空间。

人机结合面是人机系统中的中心一环节,主要由安全工程学的分支学科安全人机工程学去研究和提出解决的依据,并过安全工程设备工程学,安全管理工程学以及安全系统工程学去研究具体的解决方法手段措施安全人机学。

它实现信息的内部形式与人类可以接受形式之间的转换。

凡参与人机信息交流的领域都存在着人机界面。

现在大量运用在工业与商业上,简单的区分为“输入”(Input)与“输出”(Ouput)两种,输入指的是由人来进行机械或设备的操作,如把手、开关、门、指令(命令)的下达或保养维护等,而输出指的是由机械或设备发出来的通知,如故障、警告、操作说明提示等,好的人机接口会帮助使用者更简单、更正确、更迅速的操作机械,也能使机械发挥最大的效能并延长使用寿命,而目前市面上所指的人机接口则多界狭义的指在软件人性化的操作接口上。

特定行业的人机界面可能有特定的定义和分类,比如工业人机界面(Industrial Human-machine Interface 或简称Industrial HMI),具体解释可查看“工业人机界面”词条。

编辑本段人机交互概念介绍人机交互、人机互动(Human-Computer Interface,简写HCI,又称用户界面或使用者界面):是一门研究系统与用户之间的互动关系的学问。

人机界面的发展及特点

人机界面的发展及特点
多模态交互
未来的人机界面将支持更多种模态的交互方式, 包括语音、手势、眼动等,使得用户与机器的交 互更加自然和便捷。
虚拟现实与增强现实技术的融合
虚拟现实和增强现实技术的发展将为人机界面带 来全新的交互体验,使得用户能够更加沉浸在与 机器的交互中。
技术挑战与解决方案
技术挑战
如何实现更加智能化和自然化的人机 交互,提高交互的准确性和效率。
人机界面的发展及特点
contents
目录
• 引言 • 人机界面技术基础 • 人机界面设计原则与方法 • 人机界面在不同领域的应用 • 人机界面发展趋势与挑战 • 总结与展望
01 引言
人机界面的定义与重要性
人机界面(Human-Machine Interface, HMI)是指人与计算机之 间进行交互和信息交换的媒介,是计 算机系统的重要组成部分。
解决方案
通过引入更先进的算法和技术,如深度学 习、自然语言处理等,来提高人机界面的 智能化水平;同时,优化交互设计,使得 用户能够更加轻松地与机器进行交互。
行业规范与标准建设
行Hale Waihona Puke 规范为了推动人机界面的健康发展,需要建立相应的行业规范,包括交互设计、功能实现、安全性能等方 面的标准。
标准建设
制定统一的标准和接口规范,促进不同厂商和产品之间的互操作性和兼容性,降低用户的学习成本和 使用难度。同时,建立人机界面评估体系,对产品的易用性、可访问性、用户体验等方面进行评估和 认证。
创新点的探索包括但不限于:新型交互技术的研 发、用户体验评估方法的改进、人机协同机制的 优化等。
THANKS FOR WATCHING
感谢您的观看
分析文本中词语、短语和句子的含义。
句法分析

HMI人机界面介绍

HMI人机界面介绍

பைடு நூலகம் 人机界面的软件主要提供以下几个功能
指示灯(PLC I/0显示、内部节点显示等) 开关(位状态型开关、多段开关、趋势图等) 各种动态图表(棒图、仪表、趋势图等) 数据显示(数值显示、ASCII显示、文字显示等) 数据输入(数值输入、ASCII输入、文字输入等) 异常报警(报警显示、事件显示等) 静态显示(直线、圆、矩形、文字等)
触摸屏的价值
随着机械设备飞速发展,以往的操作方式需由熟练的操 作员才能操作,而且操作比较困难。而使用人机界面则 能够明确的显示设备目前的状况,操作简单,而且减少 操作上的失误。使用人机界面还可以使机器配线标准化、 简单化,同时也能够减少PLC控制器所需的I/O点数。 降低生产的成本同时由于面板控制的小型化及高性能, 相对的提高了整套设备的附加价值。
结束
谢谢大家!
HMI人机界面介绍
欧瑞传动电气有限公司
概述
人机界面是在操作人员和机器设备之间的双向沟通的桥 梁,用户可以自由的组合文字、按钮、图形、数字等来 处理或监控管理及应付随时可能变化信息的多功能显示 器。
触摸屏与人机界面
人机界面是指人操作PLC的一个平台.该平台提供了一 个程序与人的接口. 触摸屏是PLC人机界面的一种.人通过触摸屏幕上的按 钮等就可以调整参数或监视参数. 人机界面不一定全部是触摸屏的,有的是在操作面板上 安装了若干个按钮,人通过按钮来监控PLC运行.这种界 面的屏幕只是用来观察参数,没有触摸操作功能. 所以说: 触摸屏是人机界面,但触摸屏幕只是人机界面中的一种. 人机界面还包括非触摸屏的.
触摸屏的工作原理
用手指或其他物体触摸安装在显示器前端的触摸屏时, 所触摸的位置(以坐标形式)由触摸屏控制器检测,并通 过接口(如RS-232串行口)送到CPU,从而确定输入的 信息。

HMI人机界面

HMI人机界面

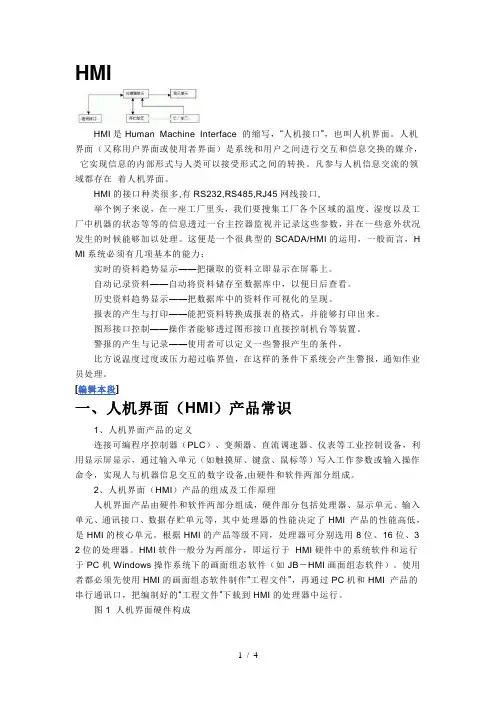

HMIHMI是Human Machine Interface 的缩写,“人机接口”,也叫人机界面。

人机界面(又称用户界面或使用者界面)是系统和用户之间进行交互和信息交换的媒介,它实现信息的内部形式与人类可以接受形式之间的转换。

凡参与人机信息交流的领域都存在着人机界面。

HMI的接口种类很多,有RS232,RS485,RJ45网线接口,举个例子来说,在一座工厂里头,我们要搜集工厂各个区域的温度、湿度以及工厂中机器的状态等等的信息透过一台主控器监视并记录这些参数,并在一些意外状况发生的时候能够加以处理。

这便是一个很典型的SCADA/HMI的运用,一般而言,H MI系统必须有几项基本的能力:实时的资料趋势显示——把撷取的资料立即显示在屏幕上。

自动记录资料——自动将资料储存至数据库中,以便日后查看。

历史资料趋势显示——把数据库中的资料作可视化的呈现。

报表的产生与打印——能把资料转换成报表的格式,并能够打印出来。

图形接口控制——操作者能够透过图形接口直接控制机台等装置。

警报的产生与记录——使用者可以定义一些警报产生的条件,比方说温度过度或压力超过临界值,在这样的条件下系统会产生警报,通知作业员处理。

[编辑本段]一、人机界面(HMI)产品常识1、人机界面产品的定义连接可编程序控制器(PLC)、变频器、直流调速器、仪表等工业控制设备,利用显示屏显示,通过输入单元(如触摸屏、键盘、鼠标等)写入工作参数或输入操作命令,实现人与机器信息交互的数字设备,由硬件和软件两部分组成。

2、人机界面(HMI)产品的组成及工作原理人机界面产品由硬件和软件两部分组成,硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等,其中处理器的性能决定了HMI 产品的性能高低,是HMI的核心单元。

根据HMI的产品等级不同,处理器可分别选用8位、16位、3 2位的处理器。

HMI软件一般分为两部分,即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件(如JB-HMI画面组态软件)。
