三爪自定心卡盘标准

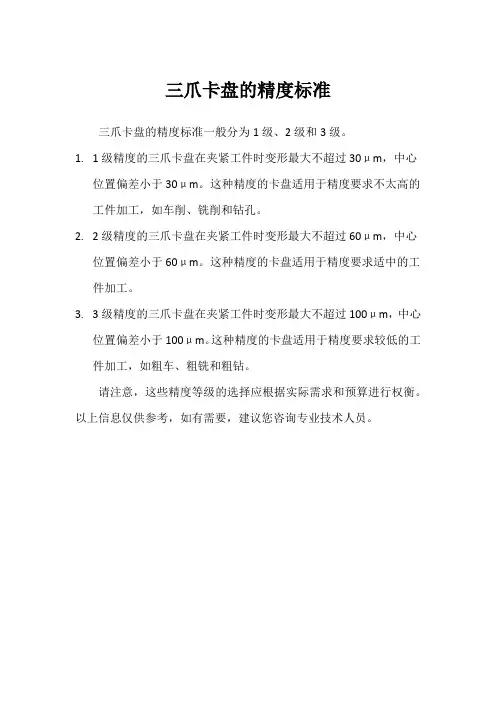

三爪卡盘的精度标准
三爪卡盘的精度标准
三爪卡盘的精度标准一般分为1级、2级和3级。
1.1级精度的三爪卡盘在夹紧工件时变形最大不超过30μm，中心
位置偏差小于30μm。
这种精度的卡盘适用于精度要求不太高的工件加工，如车削、铣削和钻孔。
2.2级精度的三爪卡盘在夹紧工件时变形最大不超过60μm，中心
位置偏差小于60μm。
这种精度的卡盘适用于精度要求适中的工件加工。
3.3级精度的三爪卡盘在夹紧工件时变形最大不超过100μm，中心
位置偏差小于100μm。
这种精度的卡盘适用于精度要求较低的工件加工，如粗车、粗铣和粗钻。
请注意，这些精度等级的选择应根据实际需求和预算进行权衡。
以上信息仅供参考，如有需要，建议您咨询专业技术人员。
三爪卡盘规格尺寸
特征1．短圆柱连接形式。
2．钢盘体，适用于较高转速。
3．卡爪结构形式分为整体或分离式。
尺寸、性能参数规格D1D2D3H H1H2h z-d最大输入扭矩极限转净重KG 805666166650- 3.53-M6406600 1.9 10070842274.555- 3.53-M8606000 3.2 12595108308458-43-M810049005130100115308660- 3.53-M81004900 5.6 160130142409565-53-M816038008.8 160A13014540109657153-M816038008.3 1651301454096.566.5- 4.53-M816038009.5 1901551725510575-53-M10250300013.8 2001651806510975-53-M10250300015.5 200C16518065122757853-M10250300014.1 200A16518065122758053-M10250300014.1 2401952157012080-83-M12320240024 240C19521570130808483-M12320240020 2502062268012080-53-M12320240025.7 250C20622680130808453-M12320240023 250A20622680136808653-M12320240023 31526028510014790-63-M16400190047 315A260285100153909563-M16400190041 320270290100152.595-113-M16400190047.5 320C270290100153.595101.5113-M16400190042 325272290100153.596-123-M16400190049 325C272296100154.596102.5123-M16500150044 325A272296100169.596105.5123-M16400190046 380325350135155.798-63-M16500150065 380C325350135156.798104.563-M16500150060 380A325350135171.598107.563-M16500150062 400D34036813017210010866-M166******** 500D44046521020211512666-M166301200117.6 500A44046521020211512666-M166301200119 630D560595270218133.514276-M168001000-特征1．高精度的短圆锥连接。
三爪自定心卡盘1
三爪自定心卡盘热 ??? 三爪自定心卡盘(3-TAW SELF-CECTRING CHUCK), 作者:佚名转贴自: 点击数:263 更新时间:2004-5-27 ,1.概述三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据，同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式:短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接，以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订，按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接，使机床工具系统刚性大大提高。
从而提高了加工质量，目前短圆柱连接卡盘作为传统产品列入标准，以适应市场需要。
当对短圆柱卡盘进行几何精度检验时，尚需注意应使其过渡盘连接为无间隙配合，以免定位误差影响检验精度。
对部分几何精度检验方法的说明:(1)G1卡盘径向和端面跳动:将卡盘固定在检验主轴上，并保证定位基准无间隙配合，固定指示器，使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上，旋转主轴检验。
(2)G2,G4夹持弧(撑紧弧)的径向跳动:三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验，取三个锥齿轮分别夹紧检验中的最大值。
目前，呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理:三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。

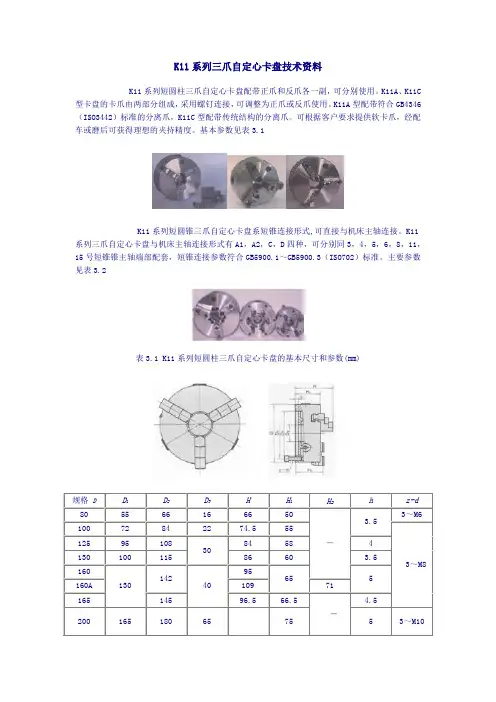

K11系列三爪自定心卡盘技术资料
K11系列三爪自定心卡盘技术资料K11系列短圆柱三爪自定心卡盘配带正爪和反爪各一副，可分别使用。
K11A 、K11C 型卡盘的卡爪由两部分组成，采用螺钉连接，可调整为正爪或反爪使用。
K11A 型配带符合GB4346（ISO3442）标准的分离爪，K11C 型配带传统结构的分离爪。
可根据客户要求提供软卡爪，经配车或磨后可获得理想的夹持精度。
基本参数见表3.1K11系列短圆锥三爪自定心卡盘系短锥连接形式,可直接与机床主轴连接。
K11系列三爪自定心卡盘与机床主轴连接形式有A1，A2，C ，D 四种，可分别同3，4，5，6，8，11，15号短锥锥主轴端部配套，短锥连接参数符合GB5900.1～GB5900.3（ISO702）标准。
主要参数见表3.2表3.1 K11系列短圆柱三爪自定心卡盘的基本尺寸和参数(mm)规格 D D 1D 2D 3HH 1H 2 hz-d80 55 66 16 66 50 － 3.53～M6100 72 84 22 74.5 55 3～M8125 95 108 3084 58 4 130 100115 86 60 3.5160 130142 40 95 65 5 160A 109 71 165 145 96.566.5 －4.5 200165 180657553～M10表3.2 K11 系列卡盘产品规格与主轴端部配套选择一览表（mm)(1)A型（穿通螺钉连接〕A型又分为A1型（内圈螺钉连接）和A2 型（外圈螺钉连接）两种，它们的基本参数和尺寸见表：A1 型的基本参数和尺寸（mm)型号规格D D1D2D3D4D5H1h h1h2d1z－d K11200/A15K11200C/ A15 K11200A/A1520082.56361.940133104.88414.28812 6..516.33～M10K11250/A15K11250C/A16 K11250A/A1525082.56361.940133104.89314.28812 6.516.33～M10K11250/A16K11250C/A16 K11250A/A16106.37582.655165133.49315.87513 6.519.56～M12K11325C/A16 K11325A/A16325106.37582.655165133.410615.87513 6.519.56～M12K11325C/A18 K11325A/A18139.719111.178210171.410617.46214824.26～M16K11380C/A18 K11380A/A18380139.719111.178210171.411817.46214824.26～M16K11500A/A111500196.869165.112528023513519.056161029.46～M18K11500A/A115285.775247.6200380330.213520.638171035.76～M22注：上图中尺寸B 等于K11系列中同规格卡盘的H和H1之差。
k11系列短圆柱三爪自定心卡盘的基本尺寸和参数.doc
k11系列短圆柱三爪自定心卡盘的基本尺寸和参数K11系列短圆柱三爪自定心卡盘的基本尺寸和参数(mm)规格 D D D D H H h z-d 1231H 280 55 66 16 66 50 3,M6 3.5 100 72 84 22 74.5 55125 95 108 84 58 , 4 30 130 100 115 86 60 3.5 3,M8 160 95 142 65 5 160A 130 40 109 71 165 145 96.5 66.5 4.5, 200 165 180 65 75 5 3,M10 200C 122 78 200A 80 240 120 , 195 215 70 8 240C 130 84 250 120 80 , 3,M12 250C 206 226 80 130 845 250A 136 86 315A 260 285 153 90 95 6325C 154.5 102.5272 296 96 5 100 325A 169.5 105.5 3,M16 380C 156.5 104.5 325 350 135 98 380A 171.5 107.5 400A 340 368 130 172 100 108 6 500A 440 465 210 202 115 126 6,M16 文案编辑词条B 添加义项 ?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
三爪卡盘
1.概述三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据，同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式：短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接，以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订，按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接，使机床工具系统刚性大大提高。
从而提高了加工质量，目前短圆柱连接卡盘作为传统产品列入标准，以适应市场需要。
当对短圆柱卡盘进行几何精度检验时，尚需注意应使其过渡盘连接为无间隙配合，以免定位误差影响检验精度。
对部分几何精度检验方法的说明：(1)G1卡盘径向和端面跳动：将卡盘固定在检验主轴上，并保证定位基准无间隙配合，固定指示器，使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上，旋转主轴检验。
(2)G2～G4夹持弧(撑紧弧)的径向跳动：三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验，取三个锥齿轮分别夹紧检验中的最大值。
目前，呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
该产品采用内外两副卡爪，根据工件的形状和尺寸进行选用。
规格和主要参数：三爪自定心卡盘，按卡盘直径分类，有80～500mm 九种规格。
①基本参数：见表6―10―14及图6―10―2。
三爪卡盘结构
国家职业教育机械制造技术专业教学资源库
三爪自定心卡盘结构
三爪自定心卡盘是机床主要部件之一，三爪自定心卡盘卡爪的类型有正卡爪和反卡爪，正卡爪用于装夹外圆直径较小和内孔直径较大的工件；反卡爪用于装夹外圆直径较大的工件。
一、三爪自定心卡盘的规格
三爪自定心卡盘常用的规格有φ150mm ，φ200mm ，φ250mm 等3 种
二、三爪自定心卡盘的结构
三爪自定心卡盘的结构如图所示，它主要由外壳体、３个卡爪、３个小锥齿轮、一个大锥齿轮等零件组成。
当卡盘扳手的方榫插入小锥齿轮２的方孔１中转动时，小锥齿轮就带动大锥齿轮３转动，大锥齿轮的背面是平面螺纹４，卡爪５背面的螺纹与平面螺纹啮合，从而驱动３个卡爪同时沿径向夹紧或松开工件。
中。
任务四：装卸三爪自定心卡盘的卡爪
项目一：认识车削
任务四：装卸三爪自定心卡盘的卡爪
作者：王静
任务四：装卸三爪自定心卡盘的卡爪
学习目标：
了解三爪自定心卡盘的规格和结构。 能识别三爪自定心卡盘卡爪的号码。 能快速装卸三爪自定心卡盘的卡爪。
任务四：装卸三爪自定心卡盘的卡爪
一、三爪自定心卡盘卡爪的类型和规格
正卡爪
三 爪 自 定 心 卡 盘
卡爪类型
反卡爪
φ150mm
常用规格
φ200mm φ250mm
任务四：装卸三爪自定心卡盘的卡爪
一、三爪自定心卡盘卡爪的类型和规格
任务四：装卸三爪自定心卡盘的卡爪
二、三爪自定心卡盘的结构
任务四：装卸三爪自定心卡盘的卡爪
任务实施：一、卡盘装卸前的准备工作
装卸卡盘前应切断电动机电源。
任务四：装卸三爪自定心卡盘的卡爪
任务实施：二、三爪自定心卡盘卡爪ห้องสมุดไป่ตู้装卸
试叙述识别三爪自定心卡盘卡爪号码的方法。
（1）观察卡爪侧面上的号码。 （2）若侧面号码不清晰，则可把3个卡爪并排放在 一起，比较卡爪背面螺纹牙的位置，螺纹牙最靠近 卡爪夹持面的为1号卡爪，螺纹牙最远离卡爪夹持 面的为3号卡爪。
将卡盘及卡爪的各表面（尤其是定位 配合表面）擦净并涂油。
在靠近主轴处的床身导轨上垫一块木 板，以保护导轨面不受意外撞击。
任务四：装卸三爪自定心卡盘的卡爪
任务实施：二、三爪自定心卡盘卡爪的装卸 识别三爪自定心卡盘卡爪的号码 并排序。 安装1号卡爪 安装2号卡爪 安装3号卡爪
拆卸三爪自定心卡盘的卡 爪
三爪自定心卡盘
三爪自定心卡盘(3-TAW SELF-CECTRING CHUCK)热★★★［作者：佚名转贴自： 点击数：263 更新时间：2004-5-27 ］1.概述三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据，同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式：短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接，以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订，按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接，使机床工具系统刚性大大提高。
从而提高了加工质量，目前短圆柱连接卡盘作为传统产品列入标准，以适应市场需要。
当对短圆柱卡盘进行几何精度检验时，尚需注意应使其过渡盘连接为无间隙配合，以免定位误差影响检验精度。
对部分几何精度检验方法的说明：(1)G1卡盘径向和端面跳动：将卡盘固定在检验主轴上，并保证定位基准无间隙配合，固定指示器，使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上，旋转主轴检验。
(2)G2～G4夹持弧(撑紧弧)的径向跳动：三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验，取三个锥齿轮分别夹紧检验中的最大值。
目前，呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
三抓卡盘规格和主要参数
规格和主要参数：三爪自定心卡盘，按卡盘直径分类，有80～500mm 九种规格。
①基本参数：见表6―10―14及图6―10―2。
表6―10―14三爪卡盘规格指标卡盘直径DD1D2D3≥dh≥H≤ZS80556616M650 38100 72 84 22 M8 55125 95 10860 10160 130 1425 65200 165 180 60 M10 75 12250 206 226 80 M12 80315 260 285M16 90 14400 340 368 130 100500 440 465 200 6 115 17图6―10―2②卡盘夹紧（撑紧）工件尺寸范围：见表6―10―15及图6―10―3。
表6―10―15卡盘工作尺寸范围卡盘直径D正爪反爪夹紧尺寸范围撑紧尺寸范围夹紧尺寸范围A1B1C12-22 25-70 22-631002-30 30-90 30-801252.5-40 38-125 38-1101603-55 50-160 55-1452004-8565-200 65-2002506-110 80-250 90-25031510-140 95-315 100-31540015-210 120-400 120-40050025-280 150-500 150-500图6―10―3③扳手夹紧力矩：表6―10―16。
表6―10―16扳手夹紧力矩指标卡盘直径80100125160200250315400500板手力矩M(N.m)4060100160250320400500630④卡盘允许线速度为2000m/min。
3.检验标准三爪自定心卡盘执行的检验标准，主要有：(1)GB4346-84《三爪自定心卡盘基本参数和尺寸》；(2)JBn2813-85《三爪自定心卡盘技术条件》；(3)合同规定的其它标准；(4)有关的技术标准。
4.检验项目检验中主要的测试项目：(1)卡盘的跳动：径向跳动和端面跳动；(2)夹紧在卡爪大夹持弧中检验棒的跳动：径向跳动；(3)夹紧在卡爪内台弧上检验环的跳动：径向跳动和端面跳动。
