基于异步电机转子绕组串电阻调速仿真模型
基于Matlab的三相异步电动机起动、调速和制动特性仿真
信息工程学院基于Matlab的三相异步电动机起动、调速和制动特性仿真摘要：异步电动机目前在日常生活中已得到广泛应用，其主要特点为结构简单、运行可靠、效率较高和成本较低。
为使其应用更加广泛且性能更加完善，有必要对其最基本的起动、制动和调速性能进行深入研究。
而随着电机研究的不断深入，仿真就成为对其进行研究的一个重要手段，其中Matlab软件以其方便、高效、直观的特点，广泛应用于异步电动机的仿真研究，方便快捷且节约资源，为解决一些复杂问题带来了极大的方便。
本文通过Matlab软件进行仿真，研究异步电动机起动、调速和制动的各种方法，以找到提高其性能的途径，并通过与理论相对比，验证了本文模型的有效性和正确性。
关键词：Matlab；仿真；异步电动机Simulation for Start-up ,Speed Control and Braking Character of Three-phase Asynchronous Motor Based onMatlabAbstract:Asynchronous motor has been widely used in our daily life at present, the main characteristics of simple structure, reliable operation, high efficiency and low cost. In order to make its application more widely and performance will be improved, it is necessary for the most basic starting, braking and speed regulating performance for further research. And with the research of motor, the simulation has become an important means to study, the Matlab software, with its convenient, efficient and intuitive features, are widely used in the simulation research of asynchronous motor is convenient and save resources, to solve some complex problems has brought great convenience.Based on the Matlab software simulation, the asynchronous motor starting, speed and braking methods, in order to find ways to improve its performance, and compared with the theory, proves the correctness and the effectiveness of the model. Key words:Matlab; simulation; asynchronous motor1 设计目的和意义1.1 概述在科学技术发展迅速的当今社会，电机已经成为生活中必不可少的一部分，为人们的生产生活提供了极大的方便。
电力系统仿真结课论文相绕线式异步电动转子串电阻起动的MATLAB仿真-V1
电力系统仿真结课论文相绕线式异步电动转子串电阻起动的MATLAB仿真-V1电力系统仿真结课论文相绕线式异步电动转子串电阻起动的MATLAB仿真随着科技的不断发展，仿真技术越来越受到重视，特别是在电力系统中。
本文将介绍一种基于MATLAB的相绕线式异步电动转子串电阻起动的模拟仿真。
一、引言相绕线式异步电动转子串电阻起动是电力系统中的一种重要的起动方式。
它主要应用于需要大力矩的重载机械或冷启动设备，如冷库的压缩机等。
本文旨在仿真电机的相绕线式异步电动转子串电阻起动过程，并分析其动态特性。
二、相绕线式异步电动转子串电阻起动的仿真模型1.电路模型电路模型以三相交流电动机为主要研究对象，由三相交流电源、变压器、串联的转子电阻以及三相异步电动机组成。
电源电压可以是单相电压也可以是三相电压。
2.机械模型机械模型采用动态方程来描述电机的运动状态。
采用转子坐标系转换后，得到转矩方程，再利用电磁转矩平衡方程求得电磁转矩。
通过转动轴承的方程求得机械振动，最终得到电机的机械输出。
3.控制模型控制模型采用PID控制器实现对电机的转速控制，并根据电机的运行状态进行判断，控制电机的启动和停止。
三、仿真结果本仿真结果最终输出了相绕线式异步电动转子串电阻起动的动态过程，包括电压、电流、转速等的变化曲线。
仿真结果还表明，电机在起动过程中电流很大，对电网产生了冲击，形成了谐波。
为了避免此问题，需要控制谐波产生的峰值，以保护电力系统的稳定性。
四、结论本文基于MATLAB，建立了相绕线式异步电动转子串电阻起动的仿真模型，并进行了仿真研究。
仿真结果表明，电机起动过程中电流很大，对电网产生了冲击，形成了谐波，需要进行谐波控制，以保护电力系统的稳定性。
本文为相绕线式异步电动转子串电阻起动提出了一种有效的仿真研究方法，可为电力系统的优化设计提供参考。
总的来说，相绕线式异步电动转子串电阻起动的仿真研究是电力系统领域的一个重要研究方向，可帮助优化电机的运行状态，提高电力系统的效率和稳定性。
基于异步电机转子绕组串电阻调速仿真模型
基于异步电机转子绕组串电阻调速仿真模型摘要：本文利用MATLAB 的sinulink 对三相异步电机转子绕组串电阻调速进行仿真模型。
当在转子绕组串入附加电阻后，电机的机械性能发生变化，在一定的负载转矩下，改变转子绕组串入附加电阻的大小，电机的转速发生变化，从而达到调速的目的。
关键词：MATLAB 附加电阻 调速引言：三相异步电动机在转子绕组串入附加电阻后，电机的机械性能发生变化，在一定的负载转矩下，改变转子绕组串入附加电阻的大小，电机的转速发生变化，从而达到调速的目的。
利用MATLAB 的sinulink 对三相异步电机转子绕组串电阻调速进行仿真模型，观察图像，从而更加明确清晰的认识三相异步电动机的工作特性和调速的机理。
一、 三相异步电机转子绕组串电阻调速的仿真模型二、 三相异步电机转子绕组串电阻调速的仿真波形分析 1、 定子电流的仿真模型Continuous pow erguiv +-Voltage MeasurementSeries RLC Branch2Series RLC Branch1Series RLC BranchScope2Scope1-C-Constantm A BCab cTmAC Voltage Source2AC Voltage Source1AC Voltage Source2、定子电压的仿真模型3、阻抗角的仿真模型阻抗角是指交流电路中相电压和相电流之间的相位差，又称为功率因数角，也可以表述为复(数)阻抗的复角。
4、励磁电流的仿真模型励磁电流就是同步电机转子中流过的电流(有了这个电流，使转子相当于一个电磁铁，有N极和S极)，在正常运行时，这个电流是由外部加在转子上的直流电压产生的。
以前这个直流电压是由直流电动机供给，现在大多是由可控硅整流后供给。
我们通常把可控硅整流系统称为励磁装置。
当发电机单机运行时，励磁调节器通过调整发电机的励磁电流来调整发电机的端电压，当电力系统中有多台发电机并联运行时，励磁调节器通过调整励磁电流来合理分配并联运行发电机组间的无功功率，从而提高电力系统的静态和动态稳定性。
绕线式电动机转子串电阻调速方法

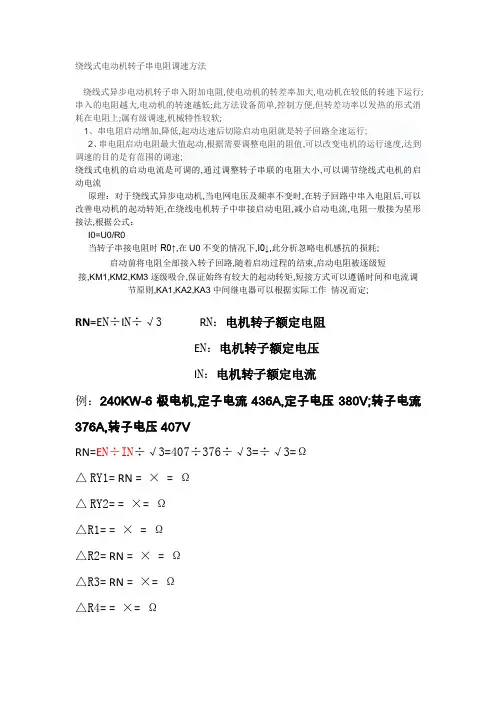

绕线式电动机转子串电阻调速方法绕线式异步电动机转子串入附加电阻,使电动机的转差率加大,电动机在较低的转速下运行;串入的电阻越大,电动机的转速越低;此方法设备简单,控制方便,但转差功率以发热的形式消耗在电阻上;属有级调速,机械特性较软;1、串电阻启动增加,降低,起动达速后切除启动电阻就是转子回路全速运行;2、串电阻启动电阻最大值起动,根据需要调整电阻的阻值,可以改变电机的运行速度,达到调速的目的是有范围的调速;绕线式电机的启动电流是可调的,通过调整转子串联的电阻大小,可以调节绕线式电机的启动电流原理：对于绕线式异步电动机,当电网电压及频率不变时,在转子回路中串入电阻后,可以改善电动机的起动转矩,在绕线电机转子中串接启动电阻,减小启动电流,电阻一般接为星形接法,根据公式：I0=U0/R0当转子串接电阻时R0↑,在U0不变的情况下,I0↓,此分析忽略电机感抗的损耗;启动前将电阻全部接入转子回路,随着启动过程的结束,启动电阻被逐级短接,KM1,KM2,KM3逐级吸合,保证始终有较大的起动转矩,短接方式可以遵循时间和电流调节原则,KA1,KA2,KA3中间继电器可以根据实际工作情况而定;RN=E N÷I N÷√3 R N：电机转子额定电阻E N：电机转子额定电压I N：电机转子额定电流例：240KW-6极电机,定子电流436A,定子电压380V;转子电流376A,转子电压407VRN=E N÷IN÷√3=407÷376÷√3=÷√3=Ω△RY1= RN =×=Ω△RY2= =×=Ω△R1= =×=Ω△R2= RN =×=Ω△R3= RN =×=Ω△R4= =×=Ω△R5= RN =×=Ω△R6= =×=Ω上为8级加速,总电阻值为电压/电流√3Ω另注：输出的转矩一定时,转子串电阻越大在一定范围内,速度越慢;没有具体的计算参数.。
异步电动机转子回路串电阻调速—归于改动转差率调速Sm改动

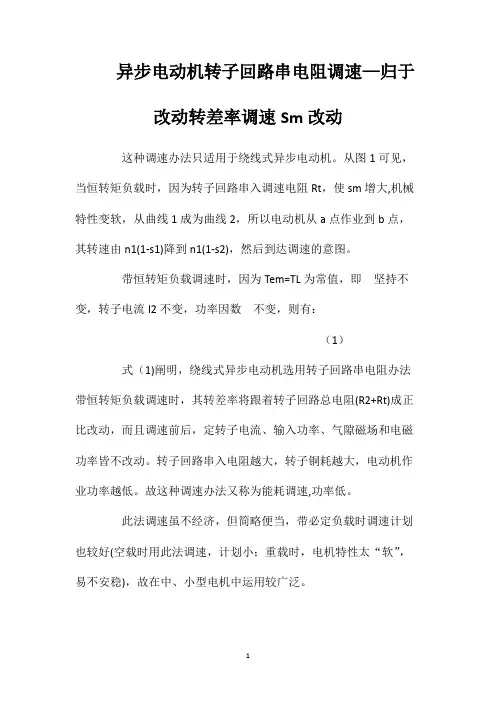

异步电动机转子回路串电阻调速—归于改动转差率调速Sm改动
这种调速办法只适用于绕线式异步电动机。
从图1可见，当恒转矩负载时，因为转子回路串入调速电阻Rt，使sm增大,机械特性变软，从曲线1成为曲线2，所以电动机从a点作业到b点，其转速由n1(1-s1)降到n1(1-s2)，然后到达调速的意图。
带恒转矩负载调速时，因为Tem=TL为常值，即坚持不变，转子电流I2不变，功率因数不变，则有：
（1）
式（1)阐明，绕线式异步电动机选用转子回路串电阻办法带恒转矩负载调速时，其转差率将跟着转子回路总电阻(R2+Rt)成正比改动，而且调速前后，定转子电流、输入功率、气隙磁场和电磁功率皆不改动。
转子回路串入电阻越大，转子铜耗越大，电动机作业功率越低。
故这种调速办法又称为能耗调速,功率低。
此法调速虽不经济，但简略便当，带必定负载时调速计划也较好(空载时用此法调速，计划小；重载时，电机特性太“软”，易不安稳)，故在中、小型电机中运用较广泛。
1。
转子串电阻调速
绕线转子异步电动机转子串电阻电感起动与调速方法的研讨绕城转子异步电动机能够通过转子串电阻进行起动与调速，但电阻上能耗大；如果转子串频敏变阻器，虽能减少损耗，但只能起动而不能调速。
本文提出一种转子串电阻、电感的方法，既能用于起动与调速，又能较大程度地节能。
IJ作原理如图1，在绕线电机转于绕组每相串入相同的电阻与电感。
首先我们考虑只串电感L的情况，电机运行时的临界转差率式中r；——定子绕组的电阻X；——定于绕组的电抗r二。
——转子绕组电阻的折算值X二——转子回路电抗的折算值teZ。
H。
0＋XL其中X二。
——转子绕组电抗的折算值X、——转子串电感L的电抗折算值由于r；＜＜x。
，x；Wx。
，略去r；、x；，则即Sm与人成反比，与固有特性相比，临界转差率的值减少。
电机运行时的最大转矩为同理略去r；、x；，则式中m；——电机定子相数V；——电机定子相电压。
——电机同步角速度由式（2）可知，凡人与Xb也成反比，与固有特性相比，最大转矩减少。
由以上分析可知，转子串电感时的机械特性如图2中的曲线1（曲线0为电机的固有特性）。
在此基础上转子绕组再串入电阻Rnl 与Rn。
，由式（l）、式（2）可知：临界转差率随转子回路电阻的增加而增大，而最大转短不变，其机械(本文共计3页)......[继续阅读本文]转子上串联电阻可以降低启动电流增大启动转矩，同样也可以用于调速，但转子回路串联电阻调速的方式不理想，在电机轻载和空载的时候几乎起不到调速的作用，串联电抗器也可以减小起动电流，但是起动转矩也会减小很多，所以不采用串联电抗器来启动。
不是说三项绕线转子异步电动机转子回路串入电阻，可以增大起动转矩，串入电阻值越大，起动转矩越大？要合适是应该三相都串的，以保持三相平衡。
所串电阻增大，转速变低。
因为电阻增大，相当于电机端电压降低，电机机械特性变软，转差率增大。
负载恒定的时候，电机的电流会增大的。
实验四三相异步电动机的起动与调速
实验四三相异步电动机的起动与调速一．实验目的通过实验掌握异步电动机的起动和调速的方法;二．实验项目1．绕线式异步电动机转子绕组串入可变电阻器起动;2．绕线式异步电动机转子绕组串入可变电阻器调速;三．实验方法1．绕线式异步电动机转子绕组串入可变电阻器起动;实验线路如图3-7,电机为M09绕线式异步电动机,额定参数为：U N=220VY型接线,I N=,P N=100W,n N=1420r/min;电机定子绕组Y形接法;转子串入的电阻由刷形开关来调节,调节电阻采用MEL-09的绕线电机起动电阻分0,2,5,15,∞五档,MEL-13中“转矩控制”和“转速控制”开关扳向“转速控制”,“转速设定”电位器旋钮顺时针调节到底;a．起动电源前,把调压器退至零位,起动电阻调节为零;b．合上交流电源,调节交流电源使电机起动;注意电机转向是否符合要求;c．在定子电压为180伏时,逆时针调节“转速设定”电位器到底,绕线式电机转动缓慢只有几十转,读取此时的转矩值I st和I st;d．用刷形开关切换起动电阻,分别读出起动电阻为2Ω、5Ω、15Ω的起动转矩T st和起动电流I st,填入表3-9中;注意：实验时通电时间不应超过20秒的以免绕组过热;2．绕线式异步电动机绕组串入可变电阻器调速;实验线路同前如图3-7,电机为M09绕线式异步电动机,额定参数为：U N=220VY型接线,I N=,P N=100W,n N=1420r/min;电机定子绕组Y 形接法;MEL-13中“转矩控制”和“转速控制”选择开关扳向“转矩控制”,“转矩设定”电位器逆时针到底,“转速设定”电位器顺时针到底;MEL-09“绕线电机起动电阻”调节到零;a．合上电源开关,调节调压器输出电压至U N=220伏,使电机空载起动;b．调节“转矩设定”电位器调节旋钮,使电动机输出功率接近额定功率并保持输出转矩T2不变,改变转子附加电阻,分别测出对应的转速,记录于表3-10中;表3-10 U=220伏T2=四．实验分析1.绕线式异步电动机转子绕组串入电阻对起动电流和起动转矩的影响;2.绕线式异步电动机转子绕组串入电阻对电机转速的影响;由实验数据可知,随着转子绕组串入电阻的增大,起动电流逐渐减小,起动转矩先增大后减小,其转速也相应减小;五．思考题1.起动电流和外施电压正比,起动转矩和外施电压的平方成正比在什么情况下才能成立当电网频率和三相交流异步电机的阻抗参数都为常数时,电机的最大转矩、起动转矩均与外施电压的平方成正比;2.起动时的实际情况和上述假定是否相符,不相符的主要因素是什么不相符,主要是因为负载是感性的,电启动中电流和电压是变化的。
异步电动机的几种调速方法 ——转子回路串电阻调速
• 可见这种调速方法很不经济，降低转速所 减少的输出功率全部消耗于调速电阻的铜 耗上。另一缺点是转子加电阻后电动机的 机械特性变软，即负载变化时转速将发生 显著变化。
• 由此可见在转子回路串电阻调速存在很多 缺点，但由于比较简单，又可平滑调速， 在中小容量的绕线式电动机还是用得不少， 例如交流电源的桥式起重机几乎都用到这 种方法调速。
• 在变阻器的电阻增加最初瞬间，电动机的 的转速还来不及改变，因此转子电流减小， 相应地电磁转矩也减小，电动机的转速开 始下降，而转子的电势开始增加，随之转 子电流又回加到与其 对应的电磁转矩和总负载转矩互相平衡为 止，这时电动机在一个较低转速下稳定运 行。
• 当转子回路串入调速电阻时，若电动机总 负载转矩保持不变，电动机从一个运行点 到另一个运行点，相应地转差率从S1增加 到S2，转速则从n1(1-S1)降到n1(1-S2)。 增加调速电阻，转速便越下降。
• 从转子回路串电阻调速曲线图（略）可见 在一定的调速电阻变化范围内，调速范围 的大小随负载的轻重而变化；在空载下调 速，则调速范围甚小，实际上达不到调速 的目的。
• 此外，在恒转矩调速时，从电磁转矩参数 表达式（略）可知，恒转矩调速时转差率s 将随转子回路总电阻成正比例变化，总电 阻增加一倍，则转差率也增加一倍，于是 根据等效电路可见：恒转矩调速时，定、 转子电流、输入功率、气隙磁场和电磁功 率皆不变，而与转子回路串入电阻的大小 无关。于是，如果把转速调得愈低，即转 差率愈大，就需要在转子回路串入愈大的 电阻，随之转子铜耗就愈大，电动机效率 就愈低。
