分压电路和制流电路的特性研究变阻器在电路中的应用十分广泛，许多电路都用变阻器来达到控制（调节）电流或电压的目的，如何根据实验要求正确选择和使用变阻器是一个重要问题，本实验将对变阻器的分压和限流特性作初步分析。
【实验目的】1．分压电路和制流电路的使用； 2．了解滑线变阻器的两种用途； 3．进一步练习按电路图正确接线。
【实验仪器】直流稳压电源、滑线变阻器（50Ω，420Ω）、电阻箱（10Ω，50Ω）、电压表、电流表、开关、导线。
【实验原理】电磁测量中常常要求在一定范围内选取某一特定的电压或电流，而电源有时却只供给某一确定输出电压。
解决这个问题的最简单办法是给电源加上一个分压电路或制流电路，它们是把输出电压一定的电源扩展成电压或流均可在一定范围内连续调节的供电电路。
滑线变阻器是一种用金属电阻丝组成的可变电阻器。
由于电路的连接不同，可构成分压器（如图1a 示）和制流器（如图1b 示）。
1． 滑线电阻作分压器用时的分压特性研究 （1）分压电路的接法如图2示，将变阻器R W 的两个固定端A 和B 接到直流电源E 上，而将滑动端C 和任一固定端（A 或B ，图中为B ）作为分压的两个输出端接至负载R L 。
图中B 端电位紧低，C 端电位较高，CB 间的分压大小U 随滑动端C 的位置改变而改变，U 值可用电压表来测量。
变阻器的这种接法通常称为分压器接法。
分压器的安全位置一般是将C 滑至B 端，这时分压为零。
（2）分压电路的调节特性如图2所示，滑动端将滑线变阻器R W 分为R 1和R 2两部分。
负载R L 上分得的电压用电压表测量。
电源电压全部加在固定端A 、B 上，当滑动端C 在AB 上滑动时，B 、C 间的电压为V BC ，由于R 1的变化而随之产生连续变化，其大小由以下几式导出：电路的总电阻为：112R R R R R R L L ++=，故总电流为：1120R R R R R V R V I L L ++==V 0是滑动端移至A 端（即R 2=0）时，电压表上读出的最高电压值。
大学物理实验报告 制流电路、分压电路和电学实验基础知识
大学物理实验报告----------制流电路、分压电路和电学实验基础知识姓名：_______柳天一__________学号：______2012011201 _______实验组号：____3______________班级：______计科1204_________日期：______2013.3.23__________实验报告【实验名称】制流电路、分压电路和电学实验基础知识【实验目的】1、了解电学实验的要求、操作规程和安全知识。
2、学习电学实验中常用仪器的使用方法。
3、学习连接电路的一般方法，学习用变阻器连成制流电路和分压电 路的方法。
【实验原理】制流电路的特性：制流电路如图3所示，图中E 为直流（或交流）电源；R 1为滑线变阻器，A 为电流表；R 2为负载（本实验采用电阻）；K 为电源开关。
它是将滑线变阻器的滑动头C 和任一固定端（如A 端）串联在电路中，作为一个可变电阻，移动滑动头的位置可以连续改变AC 之间的电阻R AC ，从而改变整个电路的电流I。
（a ） （b ）1.分压电路的特性：分压电路如图4所示，图中E 为直流（或交流）电源，滑线变阻器两个固定端A 、B 与电源E 相接，负载R 2接滑动端C 和固定端A （或B ）上，当滑动头C 由A 端滑至B 端，负载上电压由0变至E，调节的范围与变阻器的阻值无关。
（a ）（b ）2.制流电路与分压电路的选择： 图3 制流电路图4 分压电路(1) 调节范围分压电路的电压调节范围大，可从E →0；而制流电路电压调节范围小，只能从 E E R R R →⨯+122。
(2) 细调程度当2/21R R ≤时，在整个调节范围内调节基本均匀，但制流电路可调范围小；负载上的电压值小，能调得较精细，而电压值大时调节变得很粗。
(3) 功率损耗使用同一变阻器，分压电路消耗电能比制流电路要大。
基于两电路的差别，当负载电阻较大，调节范围较宽时选分压电路；反之，当负载电阻较小，功耗较大，调节范围不太大的情况下则选用制流电路。
制流与分压实验报告
制流与分压实验报告制流与分压实验报告实验目的：本实验旨在通过制流与分压实验，验证欧姆定律和基尔霍夫定律，并探究电流与电压之间的关系。
实验器材：1. 电源：提供稳定的电压源。
2. 电阻箱：用于调节电阻值。
3. 电流表：用于测量电流。
4. 电压表：用于测量电压。
5. 连线：用于连接电路。
实验原理：1. 欧姆定律：欧姆定律描述了电流、电压和电阻之间的关系。
根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值，即I = V/R。
2. 基尔霍夫定律：基尔霍夫定律是电路分析的基本原理。
根据基尔霍夫定律，电流在一个节点的流入量等于流出量，电压在一个回路中的代数和等于零。
实验步骤：1. 搭建简单的电路：将电源、电阻箱、电流表和电压表依次连接起来，搭建一个简单的串联电路。
2. 测量电流：将电流表连接在电路中，记录下电流表的示数。
3. 测量电压：将电压表连接在电路中，分别测量电源电压和电阻上的电压。
4. 调节电阻值：通过改变电阻箱的电阻值，观察电流和电压的变化。
5. 记录数据：根据实际测量结果，记录下电流和电压的数值。
6. 分析数据：根据测得的数据，验证欧姆定律和基尔霍夫定律的成立。
实验结果与分析：在实验过程中，我们通过改变电阻箱的电阻值，观察电流和电压的变化。
根据欧姆定律，电流与电压成反比，而电流与电阻成正比。
实验结果显示，当电阻增加时，电流减小，电压也随之减小，验证了欧姆定律的成立。
根据基尔霍夫定律，电流在一个节点的流入量等于流出量，电压在一个回路中的代数和等于零。
通过实验数据的分析，我们可以验证基尔霍夫定律的成立。
在串联电路中，电流只有一条路径可走，因此电流的值在整个电路中保持不变。
而在并联电路中，电流会分流，根据基尔霍夫定律，各支路的电流之和等于总电流。
实验结果与理论相符，验证了基尔霍夫定律的成立。
实验结论：通过制流与分压实验，我们验证了欧姆定律和基尔霍夫定律的成立。
欧姆定律表明电流与电压成反比，电流与电阻成正比；基尔霍夫定律描述了电流在一个节点的流入量等于流出量，电压在一个回路中的代数和等于零。

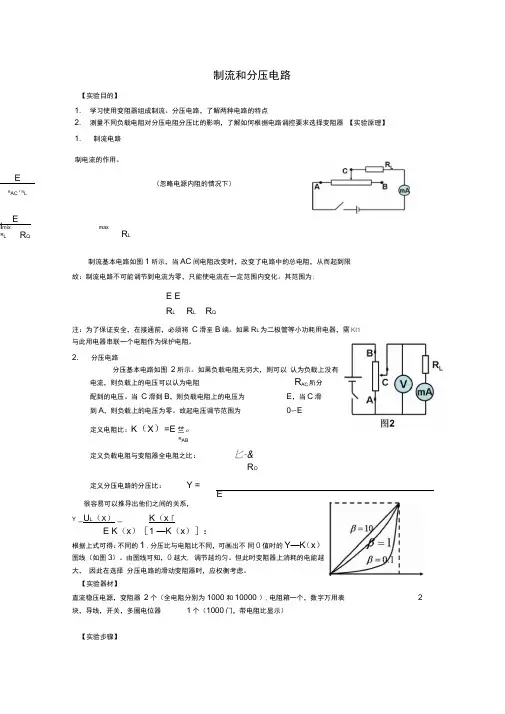

制流和分压电路
