螺纹知识简介
螺纹基础知识-PPT
通过在模拟实际工作条件的试验台上进行试验，评估螺纹连接的实 际可靠性。
05
螺纹的加工与制造
螺纹的切削加工
01
切削加工是利用切削刀 具去除材料，形成螺纹 的一种加工方法。
02
根据不同的切削原理， 切削加工可分为车削、 铣削和磨削等。
03
车削加工是常用的螺纹 切削加工方法，适用于 各种类型的螺纹加工。
01
02
03
04
攻丝加工是利用丝锥在金属内 孔中切削形成螺纹的一种加工
方法。
攻丝加工适用于内螺纹的加工 ，广泛应用于机械、化工、建
筑等行业中。
套丝加工是利用套丝板在金属 外圆上切削形成螺纹的一种加
工方法。
套丝加工适用于外螺纹的加工 ，常用于管道、阀门等连接件
的制造。
06
螺纹的质量检测与控制
螺纹的质量检测方法
04
切削加工的优点是加工 精度高，表面质量好， 适用于大批量生产。
螺纹的滚压加工
滚压加工是利用滚压工具对金属表面进行滚压， 形成螺纹的一种加工方法。
滚压加工适用于各种类型的螺纹，尤其适用于小 直径螺纹的加工。
滚压加工的优点是加工效率高，表面粗糙度低， 能够提高材料的硬度和耐磨性。
螺纹的攻丝与套丝加工
螺纹的分类
按旋向分类
分为右旋螺纹和左旋螺纹。顺时针旋 转时旋入的螺纹称为右旋螺纹，逆时 针旋转时旋入的螺纹称为左旋螺纹。
按用途分类
分为连接螺纹和传动螺纹。连接螺纹 主要用于机械装置的连接和紧固，如 螺栓、螺母等；传动螺纹主要用于传 递运动和动力，如丝杠、螺杆等。
螺纹的应用
机械制造
建筑工程
螺纹在各种机械制造领 域中广泛应用，如机床、 汽车、航空航天、船舶
螺纹基本知识
螺纹基本知识螺纹基本知识⼀、螺纹的名词术语螺纹：在圆柱或圆锥表⾯上，沿着螺旋线所形成的具有规定⽛型的连续凸起。
圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。
右旋螺纹：顺时针旋转时选⼊的螺纹。
左旋螺纹：逆时针旋转时选⼊的螺纹。
完整螺纹：⽛顶和⽛底具有完整形状的螺纹。
不完整螺纹：⽛底完整⽽⽛顶不完整的螺纹。
螺尾：向光滑表⾯过渡的⽛底不完整的螺纹。
有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。
公称直径：代表螺纹尺⼨的直径。
⼤径：外螺纹的顶径、内螺纹的底径。
⼩径：外螺纹的底径、内螺纹的顶径。
中径：⼀个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过⽛型上沟槽和凸起宽度相等的地⽅。
单⼀中径：⽛型上沟槽宽度等于1/2基本螺距的地⽅。
作⽤中径：在规定的旋合长度内，恰好包容实际螺纹的⼀个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半⾓、及⽛型⾼度，并在⽛顶和⽛底留有间隙，不与实际螺纹⼤、⼩径发⽣⼲涉。
⽛型⾓：在螺纹⽛型上，两相邻⽛侧间的夹⾓。
螺距：相邻两⽛在中径线上对应两点间的轴向距离。
螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。
⼆、.螺纹概述⼀般将螺纹分为圆柱螺纹和圆锥螺纹。
（⼀）圆柱螺纹1. 普通螺纹（⼜称⽶制或公制螺纹）螺纹代号M，⽛形⾓60°，基本⽛形为平顶。
精度等级：内螺纹4~8级，外螺纹3~9级。
2. 美标统⼀螺纹（⼜称60°英制螺纹）螺纹代号UNC、UNF、UNEF、UN、UNS，⽛形⾓60°，基本⽛形为平顶。
精度等级：内螺纹1B~3B，外螺纹1A~3A。
3. ⾮螺纹密封的管螺纹（⼜称圆柱管螺纹）螺纹代号G，⽛形⾓55°，基本⽛形为圆顶圆底。
精度等级：内螺纹标准级和D级，外螺纹A、B级。
4. 梯形螺纹螺纹代号Tr，⽛形⾓30°（美标为29°），基本⽛形为平顶平底。
精度等级：7~9级，（美标为2G~6G）。
螺纹基础知识
例1 粗牙普通外螺纹，大径为10，右旋，中径公差带为5g，顶径公差带为6g， 短旋合长度。应标记为：M10-5g6g-S。
返回
1.4 螺纹的种类与标注
2.螺纹的标注、识读 2）管螺纹的标注格式：
（1）55°密封管螺纹： 螺纹特征代号 尺寸代号 旋向代号 （也适用于非螺纹密封的内管螺纹）
（2）55°非密封管螺纹： 螺纹特征代号 尺寸代号 公差等级代号 — 旋向代号
寸为螺纹大径D。
螺母规定的标记形式为：名称 标准编号 螺纹代号 例如：螺母 GB/T40-2000 M10 根据标记可知：螺母为粗牙普通螺纹，螺纹规格D=10mm, 性能等级为5级， 不经表面处理，C级六角螺母。其它尺寸可从相应的标准中查得。
返回
2.1 常用螺纹紧固件及其标记
紧固件有规定的完整标记，通常给出简化标记，只注出名称、标准号和规格尺寸。
返回
1.外螺纹的画法
1.3 螺纹的规定画法
牙底圆用细实线绘制并画3/4圈
牙顶圆用粗实线绘制
剖视图上螺纹终止线 只画螺纹高度的一段
大径d d1=0.85
d
视图上的螺纹终 止线画成粗实线
倒角处应画出表 示牙底的细实线
图a
图b
外螺纹不论其牙型如何，螺纹的牙顶圆的投影用粗实线表示，牙底圆的投影用 细实线表示（按牙顶圆的0.85倍绘制），在螺杆的倒角或倒圆部分也应画出，在垂 直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画3/4圈（空出约1/4圈的 位置不作规定）。此时，螺杆倒角的投影不应画出。螺纹终止线在不剖的外形图中 画成粗实线，如图a所示。在剖视图中的螺纹终止线按图b主视图的画法绘制（即终 止线只画螺纹高度的一小段）。剖面线必须画到表示牙顶圆投影的实线为止。
螺纹的种类知识点总结
螺纹的种类知识点总结
1. 普通螺纹：普通螺纹是一种常见的螺纹连接方式，它有内螺纹和外螺纹两种形式。
内螺纹是在孔内加工的螺纹，外螺纹是在轴上加工的螺纹。
普通螺纹有粗牙和细牙之分，通常用于通用设备和零件的连接。
2. 克飞螺纹：克飞螺纹是一种用于特殊设备和机械零件的螺纹连接方式，它的特点是螺纹的倾角较小，螺纹的高度和间距比较大，能够承受更大的力。
克飞螺纹在航空航天、军工等领域得到广泛应用。
3. 米制螺纹：米制螺纹是一种按照国际标准制定的螺纹连接方式，它分为粗牙和细牙两种形式，用于不同的设备和零件。
米制螺纹的标准规格由国际标准化组织制定，具有统一的标准和规格，方便国际贸易和合作。
4. 英制螺纹：英制螺纹是一种按照英国标准制定的螺纹连接方式，它分为UNC和UNF两种形式。
UNC是粗牙，UNF是细牙。
英制螺纹在英美国家得到广泛应用，其规格和标准与米制螺纹有所不同。
5. 牙形螺纹：牙形螺纹是一种特殊形状的螺纹连接方式，它的螺纹截面呈三角形，具有良好的自锁性能，适用于需要防松的设备和零件。
总之，螺纹种类繁多，按照不同的标准和用途可以分为多种形式，每种螺纹都有其特定的适用范围和特点。
在机械加工和设备制造中，选择合适的螺纹连接方式对于提高设备的可靠性和使用寿命至关重要。
因此，设计和选择螺纹连接时需要根据具体的应用需求和标准规定进行选择，以确保设备和零件能够正常工作和运行。

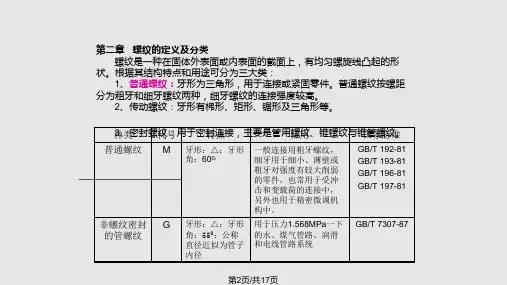

常用螺纹基础知识全面螺纹解说明
11/2
11
2.309 1.479 47.803 44.845
13/4
11
2.309 1.479 53.746 50.788
2
11
2.309 1.479 58.135 56.656
3、用螺纹密封的管螺纹基本尺寸（GB 7306—87）
有效螺纹长度
基面
基准距离
D,d—基面上内、外螺纹大径
D1,d1—基面上内、外螺纹小径
D2,d2—基面上内、外螺纹中径
圆柱内螺纹的牙型和尺寸与非螺 纹密封的管螺纹相同
尺寸 代号
1/16 1/8
每25.4mm 内的牙数
28 28
螺距P
0.907 0.907
牙高h
0.581 0.581
基面上的直径
大径D=d 小径D1=d1
7.723
6.561
9.728
8.566
基准 距离
4.0 4.0
有效螺 纹长度
4、梯形螺纹基本尺寸（GB/T 5796.3-86)
P—螺距 d—公称直径（外螺纹大径） d3—外螺纹小径 D2,d2—内、外螺纹中径 D1—内螺纹小径 D4—内螺纹大径
第9页/共17页
公称直径d (外螺纹大径）
8 10 12 16 20
24
90
螺距 P
1.5 1.5 2 2 3 2 4 2 4 3 5 8 4 12 18
18.631
8.2 13.2
3/4
14
1.814 1.162 26.441
24.117
9.5 14.5
1
11
2.309 1.479 33.249 30.291 10.4 16.8
11/4
机械设计基础螺纹知识点
机械设计基础螺纹知识点螺纹是机械设计中常用的连接元件，广泛应用于螺栓、螺母、螺钉等机械装配中。
了解和掌握螺纹的知识可以帮助工程师正确选择与设计螺纹连接，确保机械装配的稳定性和可靠性。
本文将介绍螺纹的基本概念、常用标准以及一些注意事项。
一、螺纹的基本概念螺纹是一种具有螺旋形状的连接形式，由两个成对的螺旋面构成。
通常分为内螺纹和外螺纹两种类型，用于不同零件的连接。
1. 内螺纹内螺纹是嵌在零件孔内的螺纹，常用于螺母的连接。
内螺纹通常采用螺纹圈表达，例如M12×1.5，表示螺纹直径为12mm，每毫米有1.5个螺纹。
2. 外螺纹外螺纹是用于连接杆、螺栓等零件的螺纹，通常采用螺纹棒表达，例如M20，表示螺纹直径为20mm。
二、常用螺纹标准在机械设计中，常用的螺纹标准有ISO、GB、ANSI等。
下面将介绍ISO螺纹标准。
1. ISO螺纹标准ISO螺纹标准是国际标准化组织（ISO）制定的螺纹标准，广泛应用于国际贸易和机械工程。
ISO螺纹标准主要包括M螺纹、MF螺纹、G螺纹等。
- M螺纹是最常用的螺纹类型，用于一般的机械结构连接。
例如M6、M8等，表示螺纹直径为6mm、8mm等。
- MF螺纹为公制细牙螺纹，用于对连接要求较高的场合。
- G螺纹是管螺纹的一种类型，适用于管件和管接头的连接。
2. 注意事项在设计和使用螺纹时，需要注意以下几点：- 螺纹的选用应根据连接件的功能需求和工作环境进行合理选择。
不同的工况要求不同的螺纹类型和标准。
- 保证螺纹的质量和精度，避免因螺纹加工不良导致连接失效或损坏零件。
- 螺纹连接时要注意正确的拧紧扭矩，过紧或过松都可能引起不良后果。
- 使用防松固定剂等辅助材料来增加螺纹的可靠性。
三、螺纹的设计与计算在机械设计中，螺纹的设计与计算是确保螺纹连接可靠性的重要环节。
以下是螺纹设计与计算的基本步骤：1. 确定螺纹类型和标准：根据实际需求和零件规格，选择合适的螺纹标准，并确定内外螺纹的类型。
有关螺纹的知识
一.名词解释1. 外螺纹：在圆柱外表面上的螺纹。
也叫阳螺纹，如螺栓2. 内螺纹：在圆柱内表面（即圆孔）上的螺纹。
也叫阴螺纹，如螺母3. 螺距：螺纹相邻两牙尖之间的轴向距离4. 旋向：螺栓拧进螺母时的旋转方向，有左旋和右旋两种5. 圆锥管螺纹：带锥度的螺纹，如果是外螺纹，螺纹头部的直径小，根部的直径大；如果是内螺纹，前面口部的直径大，后面尾部的直径小。
（注：圆锥管螺纹有55゜牙形角和60゜牙形角两种，后者也叫NPT螺纹）二．常见的螺纹1. 普通螺纹，代号M，公制2. 圆柱管螺纹，代号G，英制3. 圆锥管螺纹，英制，分为两种：A：55゜牙形角圆锥管螺纹：a：圆锥内螺纹，代号Rcb：与圆锥外螺纹配合的圆柱内螺纹，代号Rpc：圆锥外螺纹，代号RB：60゜牙形角圆锥管螺纹，代号NPT（注：一般，若需注明内，外螺纹，可在NPT后加F（内螺纹）、M（外螺纹），但不知什么原因，在我们的K-TEK产品选型样本中，他们将F和M加在了NPT的前面）4. 另外，我国还有两种螺纹标记ZG和Z，ZG表示55゜牙形角圆锥管螺纹，相当于现在的R;Z表示60゜牙形角圆锥管螺纹，相当于现在的NPT三. 举例说明eg 1：Rc 1/2——55゜牙形角圆锥管螺纹，尺寸代号1/2NPT 1/2——60゜牙形角圆锥管螺纹，尺寸代号1/2eg 2：M10——表示公称直径为10mm的普通螺纹M24*1.5——表示公称直径为24mm，螺距为1.5mm的细牙普通螺纹右旋：符合右手定则，右手握拳，将右手的大拇指指向螺旋件的运动方向，其余四指方向指向螺旋件的旋转方向。
上紧右旋螺丝（尤其是螺丝）适合右手用力的生理特点，因此作为一个标准规范被执行。
常见的螺丝、螺栓，如果不加以说明，都是右旋的。
右旋有时也用来起区分的作用，比如:助燃气体气瓶和惰性气体气瓶是右旋螺纹。
左旋：符合左手定则。
用于右旋螺纹不能满足的地方。
二.例如:因为运动方向可能导致松动的地方---自行车的左脚踏板芯轴；保证右旋习惯的地方----机床进给丝杠；起区分的作用----可燃气体气瓶；双向运动---拉器等....。
螺纹基础必学知识点
螺纹基础必学知识点1. 螺纹的定义：螺纹是将螺旋线绕在圆柱或圆锥面上所形成的形状，用于连接和固定零部件。
2. 螺纹的组成：螺纹由螺纹峰、螺纹谷和螺纹间隙组成。
3. 螺纹的分类：常见的螺纹有公制螺纹和英制螺纹两种。
公制螺纹根据螺纹角度分为粗牙和细牙，常见的有M、MJ、MJF、MJB等。
英制螺纹根据牙数和每英寸螺距分为UNC、UNF、UNEF、UNS等。
4. 螺纹的基本参数：包括螺纹直径、螺距、螺纹角和螺纹长度等。
螺纹直径通常用两个基本直径表示，即小直径和大直径；螺距是螺纹的轴向距离；螺纹角是螺纹峰与轴线之间的夹角。
5. 螺纹的测量方法：常用的测量方法包括卡尺测量、刻度盘测量和影像测量等。
测量时需注意螺纹的正确位置和测量精度。
6. 螺纹的标注方法：螺纹标注包括直径记号、螺距记号和公差等级记号。
直径记号通常表示为Mxx或xxUNC/UNF；螺距记号通常表示为Pxx 或TPIxx；公差等级记号通常表示为6g、6h、6e等。
7. 螺纹的制造工艺：常用的螺纹加工方法包括切削法、薄壁法和滚制法等。
切削法是指通过车削或铣削将螺纹切削出来；薄壁法是指在孔壁上制作螺纹；滚制法是指通过滚轮在孔内滚动，将孔壁材料压塑成螺纹形状。
8. 螺纹的常见应用：螺纹广泛应用于机械工程、汽车制造、仪器仪表等领域，常用于连接螺栓和螺母、连接管道和接头等。
9. 螺纹的常见问题：螺纹的常见问题包括螺纹松动、螺纹插接不良、螺纹磨损等。
解决这些问题的方法包括提高螺纹加工精度、选用合适的螺纹副配合和加强螺纹的润滑等。
10. 螺纹的检验标准：常见的螺纹检验标准包括GB/T 19001-2016《螺纹的检验》和GB/T 19406.1-2019《螺纹环规》等。
这些标准规定了螺纹的检验方法、检验装置和检验要求等。
螺纹的基础知识
螺纹的基础知识目录一、螺纹的基本概念 (2)1.1 螺纹的定义 (3)1.2 螺纹的形成 (4)1.3 螺纹的分类 (5)二、螺纹的要素 (6)2.1 主要要素 (7)2.2 次要要素 (8)三、螺纹的主要参数 (9)四、螺纹的几何特性 (10)4.1 线性尺寸 (11)4.2 径向尺寸 (12)五、螺纹的机械性能 (13)5.1 螺纹的强度 (14)5.2 螺纹的硬度 (15)5.3 螺纹的疲劳强度 (16)六、常用螺纹类型及应用 (17)6.1 普通螺纹 (18)6.2 英制螺纹 (19)6.3 精密螺纹 (20)七、螺纹的制造工艺 (21)八、螺纹的检测与质量评估 (22)8.1 形状检测 (23)8.2 尺寸检测 (24)8.3 表面质量检测 (25)九、螺纹的选用与设计 (26)9.1 选用原则 (27)9.2 设计步骤 (29)9.3 设计实例 (30)十、螺纹的维护与保养 (32)10.1 使用注意事项 (33)10.2 维护保养方法 (34)10.3 常见问题及解决方法 (35)一、螺纹的基本概念螺纹是一种广泛应用于机械、建筑、电子等领域的连接元件，它能够实现物体的紧密连接和传递力矩。
螺纹由两个或多个螺旋形的斜面组成，这些斜面在空间中相互配合，形成一条连续的螺纹线。
根据其截面形状，螺纹可分为三角形、矩形、梯形和锯齿形等。
螺纹的主要参数包括螺纹的公称直径（大径）、小径、中径、螺距和导程等。
公称直径是螺纹的最大直径，通常用于表示螺纹的规格和尺寸。
小径是螺纹的最小直径，通常与中径相等。
中径是螺纹的平均直径，用于计算螺纹的强度和应力分布。
螺距是相邻两个螺纹峰之间的距离，导程是螺纹旋转一周时沿轴向前进的距离。
螺纹的类型繁多，按照使用要求和性能特点，可以分为普通螺纹、特殊螺纹和管螺纹等。
普通螺纹适用于一般传动和连接，如螺钉、螺母等。
特殊螺纹适用于需要较高承载能力和耐磨性的场合，如梯形螺纹和锯齿形螺纹。
螺纹的基础知识
螺纹的基础知识螺纹是机械制造中常见的一种连接形式，具有重要的作用。
本文将介绍螺纹的基础知识，包括螺纹的定义、分类、标注和应用等方面内容。
一、螺纹的定义螺纹是一种具有螺旋形状的结构，由螺纹山和螺纹谷组成。
螺纹分为内螺纹和外螺纹，内螺纹是指螺纹在孔内的形式，外螺纹是指螺纹在轴上的形式。
二、螺纹的分类根据螺纹的用途和形状，螺纹可以分为很多种类，常见的有三角形螺纹、梯形螺纹和圆弧形螺纹等。
其中，三角形螺纹是最常见的一种，具有较高的连接强度和密封性能。
三、螺纹的标注螺纹标注是描述螺纹的重要方式，常用的标注方法有两种，即直径制和公称直径制。
直径制是以螺纹的内径或外径作为标准，公称直径制是以螺纹的公称直径作为标准。
螺纹标注通常包括螺纹直径、螺距和螺纹类型等信息。
四、螺纹的应用螺纹广泛应用于机械制造、汽车制造、航空航天等领域。
在机械制造中，螺纹可以用于连接零件、调整间隙、传递力量等；在汽车制造中，螺纹用于连接发动机和其他部件，保证汽车的正常运行；在航空航天领域，螺纹用于连接飞机的结构件，确保飞机的安全性能。
五、螺纹的加工螺纹的加工通常有多种方法，包括车削、铣削、切割和磨削等。
其中，车削是最常用的螺纹加工方法，可以通过车床进行内外螺纹的加工；铣削适用于一些特殊形状的螺纹加工；切割适用于大批量螺纹的加工；磨削适用于高精度的螺纹加工。
六、螺纹的注意事项在进行螺纹加工时，需要注意以下几点。
首先，螺纹加工前需要进行合理的工艺规划，确保加工质量和效率；其次，在加工过程中，要根据螺纹的要求选择合适的工具和切削参数，以避免加工过程中产生的问题；最后，完成螺纹加工后，需要进行质量检验，确保螺纹的尺寸和形状满足要求。
螺纹是一种常见的连接形式，具有广泛的应用。
了解螺纹的基础知识对于机械制造行业的从业人员至关重要，只有掌握了螺纹的定义、分类、标注和加工等方面的内容，才能更好地应用于实际生产中，提高工作效率和质量水平。
螺纹基础知识
螺纹基础知识目录一.螺纹概述二.螺纹的分类三. 螺纹术语四.米制普通螺纹（M）五.美制锯齿形螺纹BUTT六.美制统一螺纹UN七.螺纹的检验一.螺纹概述1.螺纹是工业文明的产物。
2.标准化是工业文明的的象征。
3.螺纹的国际标准有三种英制螺纹（1841年惠特沃斯提出世界上第一份螺纹标准） 美制统一螺纹（二战后美国螺纹标准转化成为同盟国的统一标准UN）公制螺纹（在美制螺纹基础上转化而成，并逐步取代美制螺纹及英制螺纹）二、螺纹的分类螺纹按用途可以分为三类：1.紧固连接螺纹2.传动连接螺纹3.管螺纹紧固螺纹，主要用于联接和紧固各种机械零件。
这类螺纹联接的使用要求是可旋合性(便于装配和拆换)和联接的可靠性。
主要包含：1.米制普通螺纹（M)2.美制统一螺纹（UN）3.英制惠氏螺纹55°（B.S.W.）4.米制小螺纹（S）60°5.米制航空航天螺纹（MJ牙底）60°6.美制航空航天螺纹（UNJ圆弧牙底）传动螺纹,通常用于传递运动或动力。
螺纹联接的使用要求是传递动力的可靠性或传递位移的准确性主要包含：1.米制梯形螺纹30°（TR）2.美制梯形螺纹29°（ACME）3.米制矩齿形螺纹（3°/30°）B4.美制锯齿形螺纹（7°/45°）（BUTT）5.英制锯齿形螺纹（7°/45°）B.S.BUTT)管螺纹,这类螺纹用于密封联接。
螺纹的使用要求是结合紧密，不漏水、不漏气和不漏油。
主要包含：1.英制管螺纹55°1.1一般密封管螺纹（R）1.2非密封管螺纹（G）2.美制管螺纹60°2.1一般密封管螺纹（NPT,NPSC）2.2干密封管螺纹（NPTF）2.3非密封管螺纹（NPSM,NPSL,NPTR）3.米制管螺纹（60°）3.1一般密封米制管螺纹（ZM,M）3.2非密封米制管螺纹（M）牙顶单线螺纹：P=Ph 多线螺纹：P=Ph/n四、米制普通螺纹（M）螺纹标注：公称直径为24mm、螺距为1.5mm、方向为左旋的细牙普通螺纹.表示为M24X1.5LH公称直径为24mm、螺距为3mm、粗牙普通螺纹.表示为M24大径——与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径，即螺纹的最大直径，如图 1 所示。
螺纹知识
2006-09-11 14:25 第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
非凡2006-09-11 14:31 等级数目越大公差越小，如图所示：非凡2006-09-11 14:321、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。
1B级比2B 级大50%，比3B级大75%。
（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。
（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。
G的基本偏差为正值，e、f和g的基本偏差为负值。
非凡2006-09-11 14:34 如图所示：非凡2006-09-11 14:37非凡2006-09-11 14:37 中径公差代号三、机械螺纹的主要几何参数：（一）、大径/牙外径（D、d）：为外螺纹牙顶或内螺纹牙底重合的假想圆柱直径。
螺纹知识
螺纹参数
螺纹的形成
螺纹的分类
内螺纹 右旋螺纹 外螺纹 左旋螺纹
单线螺纹 多线螺纹
圆柱螺纹 圆锥螺纹
联接螺纹 传动螺纹
三角螺纹 梯形螺纹 锯齿形螺纹
螺纹联接的主要类型
螺栓联接 按紧固件不同分 螺钉联接 双头螺柱联接 紧定螺钉联接 根据装配时是否拧紧分 松联接 紧联接
1
对于地 角螺栓，由于我们计算a=182mm<200mm, 所以对于单级减速器中df=16mm,n=4 则对于轴承旁连接螺栓直径d1=0.75df=12 箱座、箱盖连接螺栓直径：d2=(0.5-0.6)df=(8-9.6) 在这里，我们取d2=8 l取160
连接螺栓直径取d=8
通孔直径取d =9
对于连接螺栓：d=8
螺纹余留长度，L1= （0.3~0.5）d=2.4~4.0.取 L1=3 螺纹伸出长度，L2= （0.2~0.3）d=1.6~2.4.取 L2=2 箱盖厚度，b1=1.5§=15， 螺母高度L3=6.4
连接螺栓的总长，L总 =b1+L2+L3+2=25.4
我 们 学 校 的 风 景
受拉螺栓联接 按螺栓受力状况分 受剪螺栓联接
螺栓连接的防松
2、锁住防松 1、摩擦防松
3、不可拆防松
螺栓组连接的结构设计应考虑的方面 采 用 卸 荷 装 置
螺 栓 组 的 平 面 布 局
结 构 数 目 与 规 格
连 接 接 合 面 的 几 何 形 状
对于ZD齿轮减速器，已知箱座（体）壁厚 §=10㎜, 箱盖壁厚§=10㎜.两齿轮中心距a=182㎜.
【牙型】在通过螺纹轴线的剖面上，螺纹的轮廓 形状称为牙型。
【大径】大径是指和外螺纹的牙顶、内螺纹的牙 底相重合的假想柱面或锥面的直径。 【小径】小径是指和外螺纹的牙底、内螺纹的牙 顶相重合的假想柱面或锥面的直径。 【中径】在大径和小径之间，设想有一柱面（或 锥面），在其轴剖面内，素线上的牙宽和槽宽相 等，则该假想柱面的直径称为中径，用d2(或D2) 表示。 【线数】形成螺纹的螺旋线的条数称为线数。有 单线和多线螺纹之分，多线螺纹在垂直于轴线的 剖面内是均匀分布的。 【螺距】相邻两牙在中径线上对应两点轴向的距 离称为螺距。 【导程】同一条螺旋线上，相邻两牙在中径线上 对应两点轴向的距离称为导程。线数n、螺距P、 导程S之间的关系为：S=n.P 【旋向】沿轴线方向看，顺时针方向旋转的螺 纹成为右旋螺纹，逆时针旋转的螺纹称为左旋 螺纹。 螺纹的牙型、大径、螺距、线数和旋向称为螺 纹五要素，只有五要素相同的内、外螺纹才能 互相旋合。
螺纹基础知识大全
螺纹基础知识大全螺纹是一种常见的机械连接方式，广泛应用于各个领域。
以下是对螺纹基础知识的详细且丰富的介绍。
1.螺纹的定义与分类-螺纹定义：螺纹是一种沿轴线上呈螺旋形的凸起和凹陷的装配结构。
-螺纹分类：常见的螺纹可以分为内螺纹（孔螺纹）和外螺纹（柱螺纹）两种类型。
2.螺纹表示方法-直径表示法：使用螺纹直径（d）和螺距（P）来表示，如M12×1.75表示直径为12mm、螺距为1.75mm的度量制螺纹。
-齿数表示法：使用螺纹齿数（n）和螺距（P）来表示，如1/4-20表示齿数为20、螺距为1/4英寸的英制螺纹。
3.螺纹尺寸与参数-螺纹直径：指螺纹的最大直径，通常使用公称直径（d）表示。
-螺距：指螺纹的螺旋线在轴向上的推移距离，通常使用公称螺距（P）表示。
-螺纹齿高：指螺纹齿的高度，即螺纹凸起和凹陷之间的距离。
-螺纹迹长：指螺纹完整一周的长度，即沿螺纹轴线上的线段长度。
4.常见螺纹类型-三角形螺纹：最常见的螺纹类型，包括等腰三角形螺纹（ISO螺纹）、矩形螺纹和锥形螺纹等。
-圆柱螺纹：圆柱螺纹主要用于密封和连接，如火花塞螺纹。
-特殊螺纹：还有一些特殊的螺纹类型，如圆锥管螺纹、圆锥接合螺纹等。
5.螺纹制造与加工方法-切削加工：使用切削工具（如螺纹刀具）按照预定的螺纹规格进行加工。
-滚压加工：将螺纹材料通过滚压机进行塑性变形，形成螺纹结构。
-滚切加工：使用滚刀沿着螺纹轴向滚动，逐步形成螺纹。
6.螺纹连接的特点与应用-特点：螺纹连接具有拧紧力大、结构简单、拆卸方便等优点，但对于高载荷和高精度要求的情况不适用。
-应用：螺纹连接广泛应用于机械设备、汽车、航空航天、建筑等领域，如螺栓、螺母、螺杆等。
7.螺纹相关标准-ISO标准：国际标准化组织（ISO）制定了一系列螺纹标准，如ISO68-1（度量制螺纹）、ISO965（公称尺寸及公差）等。
-ANSI/ASME标准：美国国家标准学会（ANSI）和美国机械工程师学会（ASME）制定了一系列英制螺纹标准。
螺纹基本知识
螺纹基本知识螺纹是一种常见的机械连接件，它具有螺旋形的凸起和凹槽，通过螺纹间的互相咬合来达到固定或拆卸的目的。
在工业生产和机械制造中，螺纹被广泛应用于各种机械设备、汽车、电子产品等领域。
本文将介绍螺纹的基本知识，包括螺纹的种类、尺寸、公称直径、螺距等方面。
一、螺纹的种类根据螺纹的形状和用途，可将螺纹分为三类：公制螺纹、英制螺纹和特殊螺纹。
1. 公制螺纹公制螺纹是最为常见的一种螺纹，也是国际上使用最广泛的螺纹。
其特点是以毫米（mm）为单位，螺纹角度为60度，常见的标准有M、MF、MJ等。
2. 英制螺纹英制螺纹是英国和美国常用的螺纹标准，其特点是以英寸（in）为单位，螺纹角度为55度。
常见的标准有UNC、UNF、UNEF等。
3. 特殊螺纹特殊螺纹是根据特殊需求设计的螺纹，包括波纹管螺纹、卡箍螺纹、燃气螺纹等。
这些螺纹具有特殊的形状和用途，需要按照相应的标准进行设计和制造。
二、螺纹的尺寸螺纹的尺寸是指螺纹直径和螺距。
其中，螺纹直径是指螺纹凸起的直径，螺距是指相邻两个螺纹之间的距离。
螺纹的尺寸对于螺纹的使用和配合至关重要，必须按照相应的标准进行设计和制造。
1. 公制螺纹的尺寸公制螺纹的尺寸按照标准分为粗牙和细牙两种。
其中，粗牙的公称直径从M1.6到M39，细牙的公称直径从M8到M64。
螺距也有不同的规定，一般为公称直径的0.25倍到1.5倍之间。
2. 英制螺纹的尺寸英制螺纹的尺寸也分为粗牙和细牙两种。
其中，粗牙的公称直径从1/4英寸到4英寸，细牙的公称直径从1/4英寸到1英寸。
螺距的规定也有所不同，一般为公称直径的0.25倍到1.5倍之间。
三、螺纹的公称直径螺纹的公称直径是指螺纹凸起的直径，也称为螺纹直径。
公称直径是螺纹尺寸的重要参数之一，不同的螺纹标准有不同的公称直径规定。
1. 公制螺纹的公称直径公制螺纹的公称直径从M1到M200，其中M1到M39为粗牙，M8到M64为细牙。
公称直径的规定是按照标准进行制定的，不同的螺纹标准有不同的公称直径规定。
螺纹知识
精制螺纹紧固件：广泛应用于机器设备中。
10-5螺纹联接的预紧和防松
一、预紧：大多数螺栓联接在装配时要拧紧螺母，这时螺栓联接受到预紧力的作用。
1、 目的：预紧的目的是增强联接的可靠性，紧密性和防松能力。
2、 拧紧力矩：
在拧紧螺栓联接的过程中，加于扳手上的拧紧力矩T，须克服螺旋副相对转动的阻力矩T1和螺母支承面上的摩擦阻力矩T2，故:
根据螺栓受力情况，分两类：
（1） 普通螺栓联接（受拉螺栓）：被联接件D孔>D栓（查手册：M20以下D孔=D栓+1如：M10：D孔=11mm）。
（2） 铰制孔螺栓联接（受剪螺栓）：D孔=D柱（名义相等，用公差控制）。
图10-9b，即孔壁间无间隙，适用于承受横向载荷。（垂直螺栓轴线方向）。
6、 垫圈：
垫圈放在螺母（或螺钉头）和被联接件之间，（与螺母同用）
作用：1）增大被联接件的支承面积以减少接触处的压强。
2)保护被联接件的表面，避免拧紧螺母时擦伤。
3）改善接触情况，遮盖不平的接触面或倾斜的面。
4） 调整轴向尺寸：
以上都为标准件，设计时除特殊情况外，一般按国标选用，普通螺纹按制造精度分为粗制，精制两类：
可得：当λ=45。 -ρ’/2时效率升角最高，λ大，η大，过大的升角，制造困难，且效率增高不显著。所以一般取：
λ≤25。。
3） 当滑块沿非矩形螺纹等速下滑时，可得：
F=Qtg(λ-ρ’) (10-7)。
F：维持滑块等速下滑的支持力。[方向如图10-4 c所示]。
注：在普通螺纹基本牙型中：
外螺纹各直径用小写字母表示，内螺纹各直径用大写字母表示。
