常用放射治疗设备
常用放射治疗设备.
驻波加速管的基本原理
驻波加速：微波电磁场被引入加速管后， 就在腔体中建立起随时间振荡的轴向驻波 电场，如果电子到达每个腔体的时候，该 腔的电场也正好是由负变正，就可以让电 子得到持续加速，被加速的电子的能量就 会不断增加，这就是驻波加速管的基本原 理。
行波和驻波结构比较
长度：低能加速器，驻波管比行波管高， 因此驻波管短，中、高能加速器，增益差 别不大
60钴准直系统
一级准直器
二级准直器 切换式和可调式 可调式方便，采用复式结构
60钴治疗机的半影
定义：照射野边缘剂量随离开中心轴距离 增加而发生急剧变化的范围。一般用 P90%~10%或P80%~20%表示。
60钴治疗机的半影
外照射治疗机所谓的半影区是指在按国际 标准范围内的射野均匀度以外，由于各种 原因造成的低剂量区。
60钴治疗机的半影
几何半影 穿射半影 散射半影
几何半影
由于60Co放射源具有一定的尺寸，射线被准 直器限束后，照射野边缘诸点受到剂量不 均等的照射，造成剂量由高到低渐变分布。
穿射半影
由于限光筒按HVL的要求设计，即使符合 防护要求，也总有一定射线穿过限光系统， 若限光筒端面与边缘线束不平行时，将有 更多射线穿过限光筒，形成穿射半影。
常用放射治疗设备
学习目的
掌握现代放射治疗技术实施过程中常用设 备的基本结构
熟悉现代放射治疗技术实施过程中常用设 备的特点和原理、功能
远距离60钴治疗机
我国现有400多台应用临床，在肿瘤放射 治疗过程中发挥重要作用。
60钴γ射线的特点
穿透力强，百分深度量高，布野方便 保护皮肤 康普顿效应为主，骨和软组织吸收相似 旁向散射小 等剂量曲线较为平坦
加速器治疗机头
放射诊断与治疗设备详细介绍
应用领域
X射线设备广泛应用于骨折诊断 、异物定位等领域。
注意事项
虽然X射线设备具有广泛应用， 但应避免过度照射，以免对人 体造成损伤。
核磁共振设备
核磁共振设备简述
核磁共振设备利用原子核自旋磁矩成 像，可获取人体软组织的精细结构。
工作原理
核磁共振设备利用射频脉冲激发人体 内的氢原子核，通过测量释放出的能 量来重建图像。
它由计算机控制，精度高、剂量大， 适用于颅内小肿瘤和功能性疾病的治 疗。
质子治疗设备
质子治疗设备是一种新型放射治 疗设备，利用质子束来治疗肿瘤
。
质子束具有剂量分布优势和生物 学效应优势，能够提高肿瘤局部
控制率和减少正常组织损伤。质子治疗设备适用于多种肿瘤的 治疗，尤其适用于眼部、中枢神 经系统和呼吸系统等敏感部位的
根据患者的病史和禁忌症筛选 合适的设备。
与患者沟通，解释设备选择的 原因和可能的风险。
04
放射诊断与治疗设备的未来发展
技术进步与创新
医学影像技术革新
随着科技的发展，医学影像技术不断进步，如增强型X射 线、光学成像、超声成像等新型技术将应用于放射诊断与 治疗领域，提高诊断准确性和治疗效果。
精准医疗的实现
肿瘤。
放射性粒子植入设备
放射性粒子植入设备是一种近 距离放射治疗设备，通过将放 射性粒子植入肿瘤组织来摧毁 癌细胞。
它通常由植入针、粒子源和监 控系统组成，具有微创、安全 、有效的特点。
放射性粒子植入设备适用于多 种实体肿瘤的治疗，如前列腺 癌、肺癌等。
03
设备比较与选择
不同设备的优缺点比较
优点
个性化治疗方案制定
通过人工智能技术对患者的病情、生理特征和治疗反应进行综合分 析，为患者制定个性化的治疗方案。
放射治疗设备介绍
放射治疗设备介绍放射治疗设备是一种医疗设备，用于治疗多种恶性肿瘤和一些非恶性疾病。
它通过使用高能射线（如X射线或伽马射线）照射患者体内的肿瘤细胞，以破坏它们的DNA结构，从而杀死或控制肿瘤的生长。
放射治疗设备通常由多个组件组成，包括加速器、线性加速器、放射源和辅助设备。
加速器是放射治疗设备的核心部分之一、它使用电磁力场将电子或离子加速到高能状态，然后通过瞄准和照射患者体内的肿瘤区域来释放高能射线。
加速器的种类繁多，包括电子直线加速器（LINAC）、质子加速器和伽马刀等。
LINAC是最常用的加速器之一，它能够产生高剂量的X射线，并具有较高的精确度和控制性。
放射源是放射治疗设备的另一个重要组成部分。
放射源可以是常用的X射线发生器，也可以是放射性同位素。
常见的线性加速器使用电子束产生高能X射线，而质子加速器则使用带电的质子束进行治疗。
伽马刀使用伽马射线作为放射源，它能够产生高剂量的射线，并且具有较高的穿透能力，可以用于治疗深部肿瘤。
放射治疗设备还包括辅助设备，如治疗计划系统、模拟器和影像导引系统。
治疗计划系统用于制定和计划放射治疗的具体方案，根据病人的影像数据和医生的指导，确定射线的照射角度、剂量和时间等参数。
模拟器是一种专门设计的设备，用于模拟患者的体位和照射过程，以帮助医生进行治疗方案的调整和确定。
影像导引系统则用于在治疗过程中实时监控肿瘤位置和射线照射范围，以确保准确瞄准和治疗。
1.高精确性和可控性：放射治疗设备能够精确瞄准肿瘤区域，减少对正常组织的伤害。
通过调整剂量、角度和时间等参数，医生可以更好地控制治疗的过程和效果。
2.高穿透能力：放射治疗设备能够产生高能射线，穿透能力强，可以治疗深部肿瘤。
3.非侵入性：放射治疗是一种非侵入性的治疗方式，不需要进行手术，可以减少对患者的创伤和恢复时间。
4.多学科协作：放射治疗设备通常需要多个专业人员的协作，包括放射肿瘤医生、放射治疗师、医学物理师和放射治疗技师等。

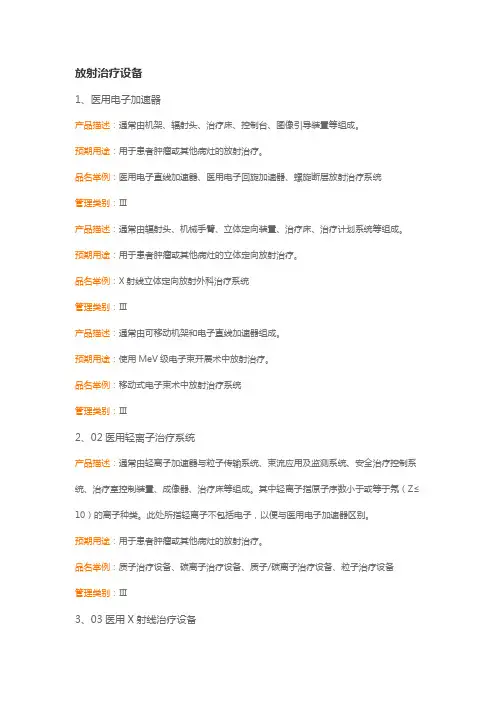

放射治疗设备
放射治疗设备1、医用电子加速器产品描述：通常由机架、辐射头、治疗床、控制台、图像引导装置等组成。
预期用途：用于患者肿瘤或其他病灶的放射治疗。
品名举例：医用电子直线加速器、医用电子回旋加速器、螺旋断层放射治疗系统管理类别：Ⅲ产品描述：通常由辐射头、机械手臂、立体定向装置、治疗床、治疗计划系统等组成。
预期用途：用于患者肿瘤或其他病灶的立体定向放射治疗。
品名举例：X射线立体定向放射外科治疗系统管理类别：Ⅲ产品描述：通常由可移动机架和电子直线加速器组成。
预期用途：使用MeV级电子束开展术中放射治疗。
品名举例：移动式电子束术中放射治疗系统管理类别：Ⅲ2、02医用轻离子治疗系统产品描述：通常由轻离子加速器与粒子传输系统、束流应用及监测系统、安全治疗控制系统、治疗室控制装置、成像器、治疗床等组成。
其中轻离子指原子序数小于或等于氖（Z≤10）的离子种类。
此处所指轻离子不包括电子，以便与医用电子加速器区别。
预期用途：用于患者肿瘤或其他病灶的放射治疗。
品名举例：质子治疗设备、碳离子治疗设备、质子/碳离子治疗设备、粒子治疗设备管理类别：Ⅲ3、03医用X射线治疗设备产品描述：通常由高压发生器、X射线组件、控制台、冷却系统等组成。
通常指10kV～1MV X射线治疗设备。
预期用途：用于浅中部肿瘤的放射治疗。
品名举例：X射线放射治疗机、X射线放射治疗系统管理类别：Ⅲ4、伽玛射束远距离治疗机产品描述：通常由机架、源容器、辐射头、治疗床、电气控制子系统等部分组成。
预期用途：用于对肿瘤患者进行远距离放射治疗。
品名举例：钴-60治疗机、钴-60远距离治疗机管理类别：Ⅲ产品描述：通常由主机、准直子系统、治疗床、立体定位组件、电气控制组件、治疗计划子系统等组成。
预期用途：采用立体定向放射治疗技术，专门用于头部或（和）体部实体肿瘤的立体定向放射治疗。
品名举例：钴-60头部旋转式伽玛（γ）射束放射治疗装置、立体定向伽玛（γ）射束全身治疗系统、伽玛射束（γ）立体定向回转聚焦放射治疗机、立体定向伽玛（γ）射束体部治疗系统、伽玛（γ）射束多源聚焦体部立体定向放射治疗系统、陀螺旋转式钴-60立体定向放射治疗系统、体部多源伽玛（γ）射束立体定向放射治疗系统、头部多源伽玛（γ）射束立体定向放射治疗系统管理类别：Ⅲ5、近距离后装治疗设备产品描述：通常由储源器、驱动器、施源器、操作控制子系统、治疗计划子系统组成。

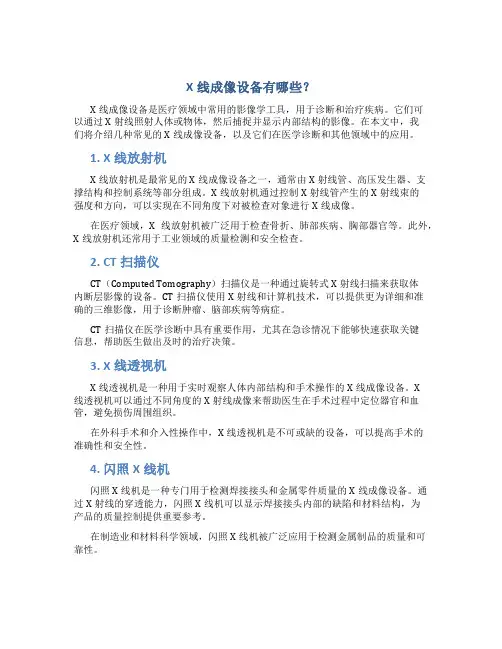

X线成像设备有哪些？
X线成像设备有哪些？X线成像设备是医疗领域中常用的影像学工具，用于诊断和治疗疾病。
它们可以通过X射线照射人体或物体，然后捕捉并显示内部结构的影像。
在本文中，我们将介绍几种常见的X线成像设备，以及它们在医学诊断和其他领域中的应用。
1. X线放射机X线放射机是最常见的X线成像设备之一，通常由X射线管、高压发生器、支撑结构和控制系统等部分组成。
X线放射机通过控制X射线管产生的X射线束的强度和方向，可以实现在不同角度下对被检查对象进行X线成像。
在医疗领域，X线放射机被广泛用于检查骨折、肺部疾病、胸部器官等。
此外，X线放射机还常用于工业领域的质量检测和安全检查。
2. CT扫描仪CT（Computed Tomography）扫描仪是一种通过旋转式X射线扫描来获取体内断层影像的设备。
CT扫描仪使用X射线和计算机技术，可以提供更为详细和准确的三维影像，用于诊断肿瘤、脑部疾病等病症。
CT扫描仪在医学诊断中具有重要作用，尤其在急诊情况下能够快速获取关键信息，帮助医生做出及时的治疗决策。
3. X线透视机X线透视机是一种用于实时观察人体内部结构和手术操作的X线成像设备。
X线透视机可以通过不同角度的X射线成像来帮助医生在手术过程中定位器官和血管，避免损伤周围组织。
在外科手术和介入性操作中，X线透视机是不可或缺的设备，可以提高手术的准确性和安全性。
4. 闪照X线机闪照X线机是一种专门用于检测焊接接头和金属零件质量的X线成像设备。
通过X射线的穿透能力，闪照X线机可以显示焊接接头内部的缺陷和材料结构，为产品的质量控制提供重要参考。
在制造业和材料科学领域，闪照X线机被广泛应用于检测金属制品的质量和可靠性。
结语本文介绍了几种常见的X线成像设备及其在医学诊断、工业质检等领域的应用。
随着科学技术的不断发展，X线成像设备的性能和应用领域也将不断拓展。
希望读者通过本文的了解，对X线成像设备有更全面的认识。
放射诊疗设备、放射防护与质量控制设备清单(示范文本)
格式文本：放射诊疗设备、放射防护与质量控制设备清单
放射诊疗设备、放射防护与质量控制设备清单一、放射治疗
安全防护装置、辐射检测仪器：各放射治疗场所均设置有多重安全联锁系统、剂量监测系统、影像监控、对讲装置和固定式剂量监测报警装置；科室配备放疗剂量仪一台、个人剂量报警仪三个。
二、核医学
设备：ECT机一台（型号：SPX-6，生产厂家：美国GE公司，所在场所：XXXXX）
安全防护装置、辐射检测仪器：设有专门的放射性同位素分装、注射、储存场所，放射性废物屏蔽设备和存放场所；配备131I活度计一台、99m Tc活度计一台、放射性表面污染监测仪一台。
三、介入放射学
设备及配套设备：数字减影血管造影机一台（型号：LCV，生产厂家：美国GE公司，所在场所：XXXXX）
个人防护用品：铅衣七套、铅围裙一条、铅围脖四个、性腺防护
铅皮四个、铅帽四顶、铅面罩四个、铅眼镜三副。
四、X射线影像诊断
个人防护用品：铅帽十顶、铅围脖十个、铅围裙十条、铅眼镜十副。
××××××医院
××××年××月××日。
04常用放疗设备
液压系统用来开启和关闭屏蔽门，以及将病人治疗床 移进移出准直器头盔。控制台上有两个定时机构，用 来控制辐射曝光时间。另外还有红外摄像监视器、对 讲机、治疗开关等。安全锁止系统在检出技术故障时 会终止仪器运行。
我院旋转式γ-刀由中国深圳OUR公司研制成功。
旋转式γ-刀采用旋转聚焦的工作原理，装在旋转式源体 上的30个放射源绕病灶中心做锥面旋转聚焦运动，由于 射线束不是以固定路径穿越健康组织，致使健康组织中 受到瞬时及几乎无伤害的照射，从而在病灶中心形成焦 皮比达1000:1的聚焦治疗效果。
立体定向放射治疗装置 γ-刀(Gamma-knife) 1951年，瑞典一著名的神经外科医生最先提出了立 体定向放射治疗原理，并于1968年同生物物理学家合作， 研制出世界上第一台γ-刀。 立体定向放射治疗原理是：采用静态几何聚焦原理， 把窄束放射线从不同方向定向准直照射颅内病灶，在病 中心（靶点）形成大剂量聚焦，在短时间内将病灶击毁， 而靶点之外的健康组织所受到的照射剂量却很小，从而 达到了比手术切除更好的效果。
3.剂量监测系统
剂量监测系统由电离室、前置放大器及监测剂量仪组 成。电离室位于辐射系统之内，由若干片极片构成， 其中有两对用于监测辐射野内相互垂直的两个方向的 均整度，有一片用于监测辐射的能量变化，有两片用 于检测辐射的吸收剂量。
4.机架及治疗床运动系统
现代医用电子直线加速器采用等中心原则的运动系统， 即机架、辐射头及治疗床三者的旋转轴线交于一点， 该点称为等中心，要求中心误差在±2mm以内。
X-刀的系统结构是由 医用电子直线加速器、 立体定向装置及计算 机治疗计划系统三大 部分组成。
后装治疗
定义:先把放射治疗的施源器放置在合适的位置或把施源针 插植到合适的部位，然后拍片确认，经治疗计划系统计算剂 量分布，得到满意结果后再启动开关，将放射源自动送到施 源器或针内进行放射治疗的方法叫后装放疗。
放射治疗设备清单
放射治疗设备清单
放射治疗设备清单
以下为放射治疗设备清单：
1. 加速器：用于产生高能射线，如X射线或电子束，用于放射治疗。
- 品牌：***
- 型号：***
- 功率：***
- 能量范围：***
2. CT扫描机：用于提供精确的患者图像以帮助进行放射治疗计划。
- 品牌：***
- 型号：***
- 切片厚度：***
- 焦点数量：***
3. 放疗治疗计划系统：用于创建放疗计划和定位标记。
- 品牌：***
- 型号：***
- 功能：***
4. 定位设备：用于帮助放射治疗师准确定位患者。
- 品牌：***
- 型号：***
- 功能：***
5. 靶向治疗设备：用于将放射剂量投射到治疗区域。
- 品牌：***
- 型号：***
- 功能：***
6. 计算机治疗规划系统：用于计算放射治疗剂量分布。
- 品牌：***
- 型号：***
- 功能：***
总结
本文档列出了放射治疗设备清单，包括了不同设备的名称和基本信息。
这些设备在放射治疗过程中起着关键的作用，帮助医生精确治疗患者，提供有效的放疗计划和治疗剂量分布。
请根据具体需求选择合适的设备进行放射治疗操作。
简答题为请简要介绍放射治疗设备的两种常见类型
简答题为请简要介绍放射治疗设备的两种常见类型放射治疗设备是现代医学领域中常用的治疗工具，用于治疗癌症等疾病。
它通过辐射能量的传递，对肿瘤组织进行杀伤作用，以达到减轻病情、缓解症状和延长患者生存时间的目的。
在放射治疗设备中，常见的两种类型是线性加速器和放射性种子植入装置。
一、线性加速器线性加速器是一种重要的放射治疗设备，常用于放射肿瘤治疗。
它通过产生高能电子或光子束，将射线聚焦到肿瘤组织上，使其受到辐射损害。
线性加速器的主要组成部分包括加速器腔、磁聚焦系统、放大器、电子微机控制系统等。
线性加速器的优点之一是可以产生高能和定向性良好的辐射射线。
高能辐射射线可以穿透体表深部肿瘤组织，在达到杀伤肿瘤的同时，减少对健康组织的伤害。
此外，线性加速器能够在设计和调整辐射束的方向和形状上提供很大的灵活性，从而更精确地瞄准肿瘤组织进行治疗。
二、放射性种子植入装置放射性种子植入装置也是一种常见的放射治疗设备，主要用于治疗局部肿瘤。
它通过将含有放射性同位素的微小种子植入肿瘤组织内部，利用放射性同位素产生的辐射射线杀伤癌细胞。
放射性种子通常植入肿瘤的内部，靠近或直接接触肿瘤细胞，从而最大限度地减少对健康组织的辐射损伤。
放射性种子植入装置的优势在于治疗过程中无需外出医院，可在局部麻醉下进行操作。
该设备植入的放射性种子在体内逐渐衰减，不需要取出，并且在人体内停留的时间较短。
放射性种子的衰减性质使得辐射射线的释放局限在肿瘤区域，减少了对周围健康组织的损伤。
总结：以上介绍了放射治疗设备中的两种常见类型：线性加速器和放射性种子植入装置。
线性加速器通过高能辐射射线精确杀伤肿瘤组织，具有灵活调节辐射束的特点。
放射性种子植入装置通过将放射性种子植入肿瘤组织，减少对周围健康组织的辐射损伤。
这两种设备在放射治疗中起着重要的作用，为患者提供了更有效、便捷且精确的治疗手段。
然而，对于不同的病例和治疗需求，医生们需要根据具体情况选择合适的放射治疗设备以及相应的治疗方案。
用于放射治疗的设备有哪些-
用于放射治疗的设备有哪些?
(一)用于外照射的机器X线治疗机X线治疗机所产生X线的质与电压有关。
产生的X线射有从零到最大值的一系列能量。
其低能量部分X 线毫无治疗价值。
用于接触治疗、浅层治疗和深部治疗等用途时可调节电压变换能量。
深部X线机主要用于表浅病灶的放射治疗。
60Co
治疗机用放射性核素60Co进行治疗时，60Co在衰变过程中放出两种γ射线。
γ射线的穿透力大于深部X射线，皮肤剂量低，皮肤反应轻，深部组织剂量较高，骨损伤比X线低。
60Co治疗机便宜，维护方便。
但存在投射半影较大和定时更换60Co源的问题。
60Co治疗机是最常用的体外照射设备之一。
医用加速器加速器的种类较多，常用于放射治疗的加速器有直线加速器、电子感应加速器、电子回旋加速器。
目前最常用的加速器是直线加速器。
直线加速器有单纯X线和电子线(也叫β线)，都可以依靠调节射线的能量来调整X线、电子线射人人体组织的深度。
而60Co治疗机和深部X线治疗机的能量是固定的。
直线加速器近年已逐渐在临床放射治疗中占主导地位。
与60Co 治疗机相比较，直线加速器产生的高能X线可替代60Co，且操作方便，剂量率高，、能量可调控，克服了60Co治疗机半影大、半衰期短和放射防护方面的缺点。
在临床上可以根据肿瘤所在位置的深浅，选择能量及穿透深度适宜的射线。
(二)用于近距离照射的机器用于近距离照射的机器又叫后装治疗机。
这种治疗机是把放射源放在肿瘤表面或肿瘤组织中进行照射，常用于腔内肿瘤或较大的实体肿瘤的治疗。
1。
常用放射治疗设备
精品PPT
X射线治疗机
X射线治疗机是以X射线管为辐射源的治疗装置。 X射线治疗机的基本结构：
X射线管——核心部件 高压发生器 三维移动机架 计算机控制系统
精品PPT
60钴治疗机
钴-60治疗机
（Cobalt-60 Teletherapy System）
俗称“钴炮” ，是利用放射性同位素60Co 衰变过程中放射出的γ射线 对恶性肿瘤进行放射治疗 的设备。
60钴治疗机
与结构相关的问题
60钴源的防护
距60钴源1m处的平均照射剂量＜2mR/h。
60钴的遮线器
常用的4种遮线装置
60钴的准直系统
一级准直器：不可调，限定最大照射野 二级准直器：固定可切换式（已淘汰）
可调式（复式结构）
精品PPT
60钴治疗机
半影问题
半影：照射野边缘剂量随离开中心轴距离的增加 而发生急剧变化的范围
精品PPT
60钴治疗机 60钴γ射线的特点：
1.60钴放射源半衰期5.24年，平均每月衰变约1%。 2.60钴放射源：1mm×1mm的柱状源
不锈钢圆筒形源套 直径2.0-2.6cm 高度决定于整个源的总活度
3.治疗机60钴源的活度： 距源1米处每分钟或每小时的照射量（Rmm或Rhm）
精品PPT
60钴治疗机 一般结构★：
电子感应加速器
电子直线加速器
电子回旋加速器
精品PPT
医用电子直线加速器
医用电子直线加速器
是利用微波电磁场加速电子，并使其具有直线 轨道的一种装置，加速后的电子直接或经转换为X射 线后供放射治疗用。
依微波传输特点分类★：
行波加速器 驻波加速器
精品PPT
精品PPT
放射治疗设备
放射治疗设备一、名词解释1、放射治疗：是由一种或多种电离辐射的治疗方式组成的医学治疗。
通俗的讲，放射治疗就是利用放射源或各种医疗设备产生的高能射线对肿瘤进行治疗的技术，简称“放疗"。
2、放疗设备：利用原子核或人工装置产生射线治疗肿瘤的设备就称为放疗设备。
3、射线特性：射线对任何生物都会产生物理学效应、化学效应、生物反映等一系列辐射生物效应。
射线的这种特性叫电离辐射.射线正是利用该特性治疗肿瘤的。
4、钴-60治疗机：以钴—60做放射源，用γ射线杀伤癌细胞，对肿瘤实施治疗的装置。
5、医用电子直线加速器：是利用微波电场，沿直线加速电子到较高的能量应用于医学临床的装置。
6、放射治疗计划系统：7、剂量监测系统：指的是加速器本身具备的剂量测量及监控系统.8、医用电子加速器进行放射治疗的等中心原理:只要将患者的肿瘤中心置于等中心点上，无论旋转机架、辐射头和治疗床处于什么角度，或作任何旋转，辐射野中心始终与肿瘤中心重合。
9、加速管特性：电子刚注入到加速管中时，动能约为10-40KeV，电子速度约为v=0。
17-0.37c；当加速到1—2MeV时，电子速度就达到v=0。
94-0.98c，其后能量再增加，电子速度也不再增加多少了。
10、外照射(teletheraphy)：位于体外一定距离，集中照射人体某一部位11、近距离照射（brachytherapy)：将放射源密封直接放入被治疗的组织内或放入人体的天然腔内进行照射。
12、射线中心轴：13、照射野(A）：表示射线束经准直器后中心轴垂直通过体模的范围，它与体模表面的截面即为照射野的面积。
临床剂量学中规定体模内50%同等剂量曲线的延长线交于体模表面的区域为照射野的大小。
14、源皮距（SSD）：等中心在皮肤表面15、源瘤距（STD):等中心在肿瘤中心16、放射源(radioactive source)：活度与比活度都在规定水平上一定量的放射性核素物质。
17、辐射源（radiation source）：放射治疗装置中能发射电离辐射的部件或放射源的统称。
放射治疗技术常用放射治疗设备
放射治疗技术常用放射治疗设备放射治疗技术是一种常见的癌症治疗方法，通过使用放射性物质或放射线来杀灭癌细胞。
在放射治疗过程中，医生使用各种放射治疗设备来精确定位和适当照射癌细胞。
本文将介绍一些常用的放射治疗设备。
1. 线性加速器（LINAC）线性加速器是现代放射治疗中最常用的设备之一。
它能够产生高能量的X射线或电子束，用于照射癌细胞。
线性加速器可以根据需要调整能量和深度，以适应不同类型和位置的肿瘤。
它具有高精确性和可调性，可以通过多个方向和角度进行照射，减少对周围健康组织的伤害。
2. 放射性种子植入系统放射性种子植入系统是一种将放射性物质直接植入癌细胞周围组织的技术。
这些放射性种子可以持续地释放放射线，以杀灭癌细胞。
放射性种子植入系统适用于早期肿瘤治疗，特别是前列腺癌等部位较浅的癌症。
3. 三维适形放射治疗系统（3DCRT）三维适形放射治疗系统（3DCRT）是一种能够根据肿瘤的形状、大小和位置进行精确照射的技术。
它利用计算机辅助设计和图像引导，根据患者的CT扫描结果进行剂量优化，以最大限度地杀灭癌细胞并减少对正常组织的伤害。
4. 强度调控放射治疗系统（IMRT）强度调控放射治疗系统（IMRT）是一种可以在不同剂量和角度进行精确照射的放射治疗技术。
它利用计算机辅助设计和图像引导，通过分解剂量并调整放射线强度，以适应复杂的肿瘤形状和位置。
IMRT能够精确照射目标肿瘤并最小化对周围正常组织的损伤。
5. 弧形放射治疗系统（VMAT）弧形放射治疗系统（VMAT）是一种能够在旋转过程中连续调整放射剂量分布的技术。
它利用计算机辅助设计和图像引导，通过旋转放射源和调整放射线强度，以适应肿瘤的形状和位置。
VMAT能够提供较短的治疗时间和高剂量的同步照射，减少了患者的不舒适感和运动误差。
6. 胶体金纳米颗粒放射治疗系统胶体金纳米颗粒放射治疗系统是一种新兴的放射治疗技术。
它利用纳米颗粒将放射性物质直接输送到癌细胞内部，使其具有更高的辐射敏感性和更低的对健康组织的伤害。
放射治疗技术常用放射治疗设备
放射治疗技术常用放射治疗设备
放射治疗技术是一种常见的癌症治疗方法，通过使用放射线来摧毁肿瘤细胞。
放射治疗设备是这一技术的关键组成部分，它们能够精确地传递放射线并确保避免对健康组织造成伤害。
以下是一些常用的放射治疗设备：
1. 线性加速器：线性加速器是一种常见的放射治疗设备，它能够产生高能的X射线或电子束。
这种设备可以用来精确照射
肿瘤，并且灵活性高，可以根据患者的具体情况进行调整。
2. 放射性种子：放射性种子是一种以放射性同位素植入体内的放射治疗设备，常用于治疗前列腺癌等疾病。
这些种子可以释放出放射线，直接对肿瘤组织进行治疗。
3. 电子线加速器：电子线加速器是一种产生高能电子束的设备，常用于治疗表浅部位的肿瘤。
它能够提供较高的辐射剂量，并且能够精确地控制放射线的方向和深度。
4. 氦离子治疗设备：氦离子治疗设备是一种新型的放射治疗设备，它能够提供更深的辐射治疗深度，并且对周围健康组织的伤害更小。
5. 肿瘤染料：肿瘤染料是一种通过靶向肿瘤细胞进行光动力学治疗的放射治疗设备。
它能够使肿瘤组织对光敏剂产生反应，从而破坏肿瘤细胞。
总的来说，放射治疗设备在癌症治疗中发挥着重要的作用，它
们能够帮助医生精确地治疗肿瘤，并且最大程度地减少对患者健康组织的伤害。
随着技术的不断进步，放射治疗设备也在不断改进和完善，为患者带来更好的治疗效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用电子直线加速器结构
微波源是磁控管或速调管，可以提供10cm 微波源是磁控管或速调管，可以提供10cm 波段的电磁波（频率为2998MHz或2856MHz） 波段的电磁波（频率为2998MHz或2856MHz） 电子枪发射可供加速的电子；真空系统由 钛泵和真空器件构成，作用是保持加速管 内部和电子枪等部位的高度真空状态，以 避免烧坏灯丝、腔内打火和能量损失等；
半价层
半价层 (Half Value layer，HVL)：是指置 layer，HVL)： 于X射线束通过的路径上，使其照射量减 少一半所需某种物质的厚度。
二、60钴遮线器
截断60钴 截断60钴γ射线； 开位时，射线射出治疗； 关闭时，射线束截断；
60钴准直系统 三.
目的限定照射野的大小适应治疗的需要 钴源在开放位时，限光筒的厚度应使漏射 量不超过有用射线剂量的5 量不超过有用射线剂量的5％。按这要求， 限光筒或遮线挡块厚度应达4.5HVL，用铅 限光筒或遮线挡块厚度应达4.5HVL，用铅 则为：1.27cm×4.5=5.7cm(一般制成6cm厚 则为：1.27cm×4.5=5.7cm(一般制成6cm厚)
对于给定的组织深度，半影随照射野的增 大而增加 放射源距准直器端面的距离越长，半影越 小。
钴源的更换
放射活度减少，治疗时间加长，效能下降 换源后需重新测量物理参数，如输出剂量、 射野平坦度、对称度、半影测定及机器本 身防护
60钴治疗机的种类 60钴治疗机的种类
直立式 运动范围135cm 运动范围135cm 旋转式 机头不能升降，只能360度旋转， 机头不能升降，只能360度旋转， 源到等中心的距离为80cm或100cm。 源到等中心的距离为80cm或100cm。
电子加速过程
电子注入加速管 持续加速 电子接近光速，从微波获取能量 质量和速度关系 m/m0=(1-β2) -1/2 =(1E =e V=(m-m0) C 2 V=(mK
加速管结构
加速管 由电子枪、加速结构、引出系统、 离子泵组成。电子枪产生供加速的电子， 离子泵组成。电子枪产生供加速的电子， 其阴极被加热后产生热发射电子，在阴极 和阳极间的高压电场作用下，以一定的初 始能量从阳极中心孔道穿出注入加速结构。
驻波加速管的基本原理
驻波加速：微波电磁场被引入加速管后， 就在腔体中建立起随时间振荡的轴向驻波 电场，如果电子到达每个腔体的时候，该 腔的电场也正好是由负变正，就可以让电 子得到持续加速，被加速的电子的能量就 会不断增加，这就是驻波加速管的基本原 理。
行波和驻波结构比较
长度：低能加速器，驻波管比行波管高， 因此驻波管短，中、高能加速器，增益差 别不大 能谱和控制特性: 能谱和控制特性: 行波加速管聚束特性优于 驻波加速管，因此能谱较好；能量调节比 驻波加速管容易。
常用放射治疗设备
学习目的
掌握现代放射治疗技术实施过程中常用设 备的基本结构 熟悉现代放射治疗技术实施过程中常用设 备的特点和原理、功能
远距离60钴治疗机 远距离60钴治疗机
我国现有400多台应用临床，在肿瘤放射 我国现有400多台应用临床，在肿瘤放射 治疗过程中发挥重要作用。
60钴γ射线的特点
60钴准直系统
一级准直器
二级准直器 切换式和可调式 可调式方便，采用复式结构
60钴治疗机的半影 60钴治疗机的半影
定义：照射野边缘剂量随离开中心轴距离 增加而发生急剧变化的范围。一般用 P90%~10%或P80%~20%表示。
60钴治疗机的半影 60钴治疗机的半影
外照射治疗机所谓的半影区是指在按国际 标准范围内的射野均匀度以外，由于各种 原因造成的低剂量区。
医用直线加速器
前面介绍的60Co治疗机虽然开创了高能射 前面介绍的60Co治疗机虽然开创了高能射 线时代，使肿瘤治疗效果得到了大幅度提 高，但也有其固有缺点，如半影区大、剂 量曲线不能调节、深度量仍不够理想等， 千伏级X 千伏级X线虽然能量较低，但也有深度量可 以调节的优点。将两者的优点结合起来( 以调节的优点。将两者的优点结合起来(深 度量高和可调节) 度量高和可调节)，可用医用加速器进行治 疗。
散射半影
组织中散射线造成照射野边缘剂量渐变分 布，这种散射线随能量增高而减少，但始 终存在。
几何半影计算
设ds=源直径， C=源限距， F=源皮距， ds=源直径， C=源限距， F=源皮距， L=限皮距， PG=几何半影，d=组织 L=限皮距， PG=几何半影，d=组织 深度， PG’=d深度处的几何半影 PG’=d深度处的几何半影 按相似三角形原理： ds/ PG = C/(F-C) C/(FPG’ [ds·(FPG’= [ds·(F-C)]/C = (ds·L)/ C (皮肤表 (ds· 面半影) 面半影) d深度处的几何半影： PG’= [ds·(FPG’ [ds·(FC+d)]/C = [ds·(L+d)]/C [ds·
医用直线加速器
按加速粒子的种类分类 加速电子 加速离子 加速任何一种带电粒子
按加速器粒子的轨道分类
有直线形 圆形 螺旋线形
按加速器的电磁场的特点分类
(1)静电场加速的高压加速器，其中有静电加 (1)静电场加速的高压加速器，其中有静电加 速器等。 (2)高涡旋电场的感应加速器，其中有电子感 (2)高涡旋电场的感应加速器，其中有电子感 应加速器。 (3)高频电场加速的回旋加速器，包括回旋加 (3)高频电场加速的回旋加速器，包括回旋加 速器、微波加速器、稳相加速器、电子同 步相加速器、同步稳相加速器等。 (4)微波电场加速的有直线加速器，其中主要 (4)微波电场加速的有直线加速器，其中主要 有电子直线加速器和质子直线加速器。
60钴的防护 一.
当钴源处于关闭位置时，距钴源各方向1 当钴源处于关闭位置时，距钴源各方向1米 处的平均照射剂量均应小于2mR/h，在此距 处的平均照射剂量均应小于2mR/h，在此距 离不应有＞10mR/h区域。 离不应有＞10mR/h区域。 要达到此要求，对千居里级钴治疗机，需 要有10 的衰减系数或近20个半价层(HVL)， 要有106的衰减系数或近20个半价层(HVL)， 一般用铅，也可用钨或铀的合金，铅的 HVL为1.27cm，则20个HVL需用铅厚度为： HVL为1.27cm，则20个HVL需用铅厚度为： 1.27cm× 1.27cm×20=25.4cm
多叶准直器
但是, MLC 的应用并没有局限在射野适形。 它还广泛应用于旋转照射: 在放射源旋转过 程中, 调节射野形状跟随靶区(PTV) 的投影 形状; 应用于调强放射治疗中:通过控制MLC 叶片的运动, 实现期望的剂量分布。广泛的 应用已使MLC 成为部分医用直线加速器治 疗准直器的标准配置
行波加速管的基本原理
微波以行波形式加速电子的加速管称为行 波加速管，微波以驻波形式加速电子的加 速管叫做驻波加速管。行波加速：微波电 磁场沿加速管中心轴向前传播，在谐振腔 中激励生成行波电场，注入的电子就像踏 着冲浪板一样，骑在行波电场上加速前进。 如果能保持行波电场的速度始终与被加速 的电子速度一致，就会持续不断地对电子 进行加速，被加速的电子能量就会不断增 加，这就是行波加速管的基本原理。
线速偏转系统
900 机头结构简单，机架等中心高度较低 120cm 2700 机头结构较大，电子倒翻，机架等 中心高度130cm;分三重聚焦和法国Pretzel型。 中心高度130cm;分三重聚焦和法国Pretzel型。
线速偏转系统
滑雪型偏转系统
采用三组近乎同一水平的90 采用三组近乎同一水平的900 偏转磁铁系统，既 保持机头垂向尺度小、等中心高度低特点，又提 高光学聚焦精度，加速电子的轨迹成波浪形，故 名滑雪型偏转系统
医用电子直线加速器结构
自动控制系统包括能量控制和故障检测两 大功能，在正常情况下，操作人员通过计 算机对各大系统进行工作控制，发生各类 故障时，计算机会自动进行检测报警，并 禁止治疗，以保证绝对安全。
医用电子加速器的基本工作原理
在电子直线加速器的加速管内部，“ 在电子直线加速器的加速管内部，“谐振 腔”在微波的激励下产生沿轴线向前移动 的高压电场，电子被持续加速而获得能量。 电场强度越高，加速距离越长，电子获得 的能量就越高，这些获得高能量的电子， 直接引出就是电子射线，打靶以后就可以 输出X 输出X线。
加速系统
加速系统是医用电子直线加速器的核心， 由加速管、微波传输系统、微波功率源、 高压脉冲调制器等组成。按加速方式的不 同又可分为行波和驻波两种加速系统。
(a) 行波加速系统 (b) 驻波加速系统 A-加速结构 B-引出系统 C-环流器 D-耦合波导 E-聚焦及导向线圈 G-电子枪 I-隔离器 L-吸收负载 M-高压脉冲调制器 P-离子泵 S-微波功率源 T-脉冲变压器 W-波导窗 图8.3 医用电子直线加速器加速系统
穿透力强，百分深度量高，布野方便 保护皮肤 康普顿效应为主，骨和软组织吸收相似 旁向散射小 等剂量曲线较为平坦
60钴γ射线的特点
半衰期5.24年平均每月衰减1%; 半衰期5.24年平均每月衰减1%; 通常由柱状源集合在圆筒形的圆套内。
60钴治疗机的一般结构
密封的钴放射源 源容器及防护机头 具有开关功能遮线器 定向限束功能的准直器 治疗机架 治疗床 计时器及运动控制系统 辐射安全及连锁系统
例题
例： 设国产钴机源皮距F=70cm，源限距 设国产钴机源皮距F=70cm，源限距 C=45cm，源直径d=2.6cm C=45cm，源直径d=2.6cm 求：几何半影有多宽? 求：几何半影有多宽?若用消半影装置，向 下拉10cm，此时半影区为多少? 下拉10cm，此时半影区为多少? 解： PG=[2.6•(70-45)]/45=1.4cm PG=[2.6•(70PG’={2.6·[70PG’={2.6·[70-(45+10)]}/(45+10)=0.71cm
常用医用直线加速器
