和谐电力机车
铁路和谐电力3型机车介绍
HXD3型电力机车
2004年10月27日，铁道部与大连机车签订合同，订购 60辆该型机车，以日本EH500型作为技术平台，其中首4 辆（30001-30004）整车进口，12辆（30005-30016）散 件进口组装，东芝提供原装部件；其後44辆透过日本技 术转移，由大连机车厂制造达至“国产化”。首辆机车 出厂曾被改称为“神龙1型”（SL1），不久即改称为 “和谐型”，编号改为HXD30xxx。 铁道部加订了180台HXD3型机车，使其数量增至240 台。 2008年2月18日，铁道部再向大连增购400台HXD3， 总值近60亿元人民币。
司机室设备布置及功能
机械间设备布置及功能
蓄电池柜/充电柜 复合冷却塔 第一牵引风机 第二、三牵引风机 螺杆式空压机 制动单元柜
牵引变流器CI1-CI3
风源净化装臵
卫生间/更衣室
控制电器柜
TCMS柜/电务柜
牵引变流器CI4-CI6
牵引风机
复合冷却塔 螺杆式空压机
机械间设备布置及功能
机械间设备布置及功能
序 号 1 2 3 4 5 项目 传动方式 变流系统 牵引电机 轮周功率 辅助电源 HX系列机车 交流传动 三相交流异步电机 1200-1600KW IGBT逆变器（变频调速、 节能） 韶山系列机车 直流传动 直流电机 800KW 旋转式劈相机（单一频率）
IGBT牵引变流器（全控型）晶闸管相控整流器（半控型）
车顶高压设备及功能
高压隔离开关
采用2台BT25.04型高压隔 离开关，该开关是采用电空控 制方式进行转换的。当一台受 电弓发生故障接地时，可通过 控制电器柜上的隔离开关将其 打至对应隔离位，通过微机柜 TCMS发出指令来控制相关电空 阀，实现高压隔离开关的开闭 操作，以切除故障的受电弓， 同时使用另一台受电弓维持机 车正常运行，减少机破，提高 机车运用可靠性。
和谐3型电力机车
目录[隐藏]• 1 概要o 1.1 SSJ3型机车o 1.2 HXD3型机车• 2 技术特点o 2.1 机车微机控制功能o 2.2 机车动力学性能• 3 主要结构尺寸• 4 机车主要技术性能指标o 4.1 工作电源o 4.2 牵引性能参数o 4.3 动力制动性能参数• 5 机车总体结构/布置o 5.1 机车设备布置o 5.2 司机室设备布置o 5.3 车顶设备布置o 5.4 机车冷却系统• 6 机车主要部件介绍o 6.1 真空断路器结构特点及优点o 6.2 牵引电动机o 6.3 受电弓o 6.4 驱动装置o 6.5 制动系统o 6.6 主变压器特点o 6.7 变流装置o 6.8 复合冷却器•7 车辆配属•8 发现问题•9 事故记录•10 其他•••SSJ3型交流电力机车在研制过程中采用了集成化、模块化的设计，车体采用框架式整体承载结构和标准化司机室，车体外观是在韶山7E型电力机车基础上略作调整。
走行部为两个三轴转向架，轴式Co-Co，使用东芝的大功率逆变器，六轴每轴装有一台1,200 kW 交流电牵引电动机，整车输出功率为7,200 kW。
技术上，SSJ3型机车是中国铁路机车首次采用轴控技术，而非架控技术。
架控方式即是当转向架中有一台牵引电动机出现故障时，机车只能关闭整个转向架上的所有牵引电动机，并损失一半牵引力，但采用轴控技术的机车在同样情况下就可以单单关闭故障电动机，三轴转向架其它未故障的两台电动机继续运作，机车牵引力仅损失六分之一[3]。
另外其较长的固定轴距令机车通过较小曲线半径线路时也能发挥较好的性能。
机车制动系统基础制动使用盘式制动、电制动采用再生制动。
用于牵引货运列车的HXD3型机车2009年10月，另外400台订单，从09年10月到10年6月期间交付。
2010年7月，机车（220台）和机车（390台），2011年7月以前交付完毕。
据报道，机车的订单中有350台为HXD3C。
HXD3型机车的转向架轴式为C0-C0，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度围宽、粘着性能好、功率因数高等特点。
和谐系列电力机车系列
2009年6月22日，铁道部与南车签署合同，订购400台HXD1C型机车，其中120台会由资阳机车有限公司和资阳南车电力机车有限公司生产，其余280台均由株洲电力机车生产。首台试制车（HXD1C0001）已于2009年4月30日在株洲厂建造完成，至6月12日正式下线。首两辆机车于6月26日起开始在北京环铁进行试验。
和谐系列电力机车
和谐系列货运电力机车是南车集团和北车集团与国外企业合作，引进消化技术，并国产化的新一代交流传动货运机车。分为每轴1200KW的和谐1、2、3型（1、2型为八轴，3型为六轴），以及六轴，每轴1600KW的和谐1B、2B、3B两代9600KW大功率机车。设计最高时速均为120km/h。
8轴9600KW大功率双节重连电力机车
是中国铁路首三款使用最大功率1,600千瓦交流电牵引电动机的六轴“和谐型”电力机车车型之一（其余两型是HXD1B和HXD3B）。该型车由中国北车集团大同电力机车有限责任公司与法国阿尔斯通公司联合研发。其设计以阿尔斯通PRIMA6000机车为原型车。车型代号HXD2B（数字是生产厂商代号：2代表大同电力机车），一般称为“和谐”2B型电力机车（车辆编号HXD2B0xxx）。HXD2B型机车采用中间走廊，整体独立通风系统，分布式微机控制系统，实现逻辑控制与自诊断功能，IGBT功率模块变流器，异步牵引电动机，牵引电机采用滚动抱轴式悬挂装置，牵引控制装置采用独立轴控方式，单轴功率为1600千瓦，总功率9600千瓦，可牵引6500吨货运列车，最大运行时速达120公里/小时。轴式Co-Co。

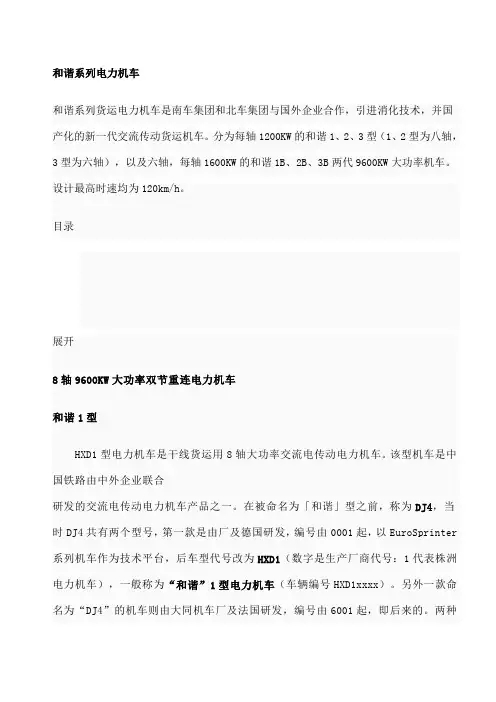

和谐系列电力机车系列
和谐系列电力机车和谐系列货运电力机车是南车集团和北车集团与国外企业合作，引进消化技术，并国产化的新一代交流传动货运机车。
分为每轴1200KW的和谐1、2、3型（1、2型为八轴，3型为六轴），以及六轴，每轴1600KW的和谐1B、2B、3B两代9600KW大功率机车。
设计最高时速均为120km/h。
目录展开8轴9600KW大功率双节重连电力机车和谐1型HXD1型电力机车是干线货运用8轴大功率交流电传动电力机车。
该型机车是中国铁路由中外企业联合研发的交流电传动电力机车产品之一。
在被命名为「和谐」型之前，称为DJ4，当时DJ4共有两个型号，第一款是由厂及德国研发，编号由0001起，以EuroSprinter 系列机车作为技术平台，后车型代号改为HXD1（数字是生产厂商代号：1代表株洲电力机车），一般称为“和谐”1型电力机车（车辆编号HXD1xxxx）。
另外一款命名为“DJ4”的机车则由大同机车厂及法国研发，编号由6001起，即后来的。
两种型号机车均采用交流电牵引电动机，交—直—交流电传动以及双节固定重联，单节车轴式Bo-Bo，即两个两轴转向架。
HXD1型电力机车由两节完全相同的单端司机室四轴车通过内重联环节连挂成八轴机车，成为一完整系统。
司机可在一个司机室对重联机车进行控制；装有远程重联控制系统，适合于多机分布式重载牵引；机车车体采用中央梁承载方式；独立通风方式；轴式2（Bo-Bo）；每轴交流电牵引电动机功率1200千瓦，八轴机车总功率为9600千瓦；机车轴重按25吨，去掉车内配重压铁可实现机车轴重23吨的转换；控制系统采用西门子SIBAS 32系列的微机控制，TCN网络通讯技术；辅助和主电路系统集成在一体，采用变频异步牵引电机、IGBT功率模块牵引逆变器、MVB及WTB等技术。
受电弓使用株洲九方电器设备公司制造的TSG15型，其技术由西门子旗下的MWW公司提供。
基础制动为盘形制动系统，采用CCBⅡ空气制动系统，电制动采用再生制动。
和谐3型电力机车
2008年2月18日，铁道部再向大连机车增购400台HXD3（HXD30241-HXD30640），总值近60亿元人民币[12]。于同年8月起陆续交付。第500辆HXD3型机车于2009年4月完成[13]。这批机车全部于2009年交付完毕。 由于大连机车需同时应付HXN3型内燃机车和HXD3B型电力机车的研制和生产，生产能力紧张，而大同电力机车的HXD2型电力机车的生产任务在2008年12月15日完成，因此部分HXD3型机车的生产任务将交给大同厂负责。大同厂生产的首台HXD3型机车（HXD38001）在2009年7月底下线。
o6.5 制动系统
o6.6 主变压器特点
o6.7 变流装置
o6.8 复合冷却器
7 车辆配属
8 发现问题
9 事故记录
10 其他
11 同级产品
12 参考资料
13 外部链接
[编辑]概要
在2006年“和谐型”系列交流电力机车投产以前，中国铁路普遍缺乏大功率电力机车，当时只有韶山4型重联直流电力机车能达到总功率6400千瓦（2 × 3200千瓦）。随着中国经济持续增长，铁路货运需求也随之增加，在2002年，时任铁道部副部长刘志军提出铁路“跨越式”发展大纲，其中一项是实现技术装备现代化，对重载货运机车技术进行整体引进；并向货运重载化发展，提高列车牵引重量（牵引定额5,000吨以上），以求保持铁路在货物运输市场的优势。铁道部的《铁路机车车辆工业科技发展“十五”计划纲要》中明确指出，第十个五年计划期间，要研制最高速度120km/h的货运用电力机车，并采用国外流行的交流电传动技术，提升国产机车的设计制造水平。于是铁道部决定订购能单机牵引5,000吨级重载列车的大功率交流电力机车，以应付中国铁路货运需求。
和谐系列电力机车
和谐系列电力机车
和谐系列电力机车作为现代铁路运输重要的组成部分，是铁路运输的重要工具之一。
这一系列的电力机车经过不断的技术革新和改进，为铁路运输提供了高效、可靠的机车牵引能力。
起源与发展
和谐系列电力机车起源于20世纪90年代，最初是为中国特定铁路线路而设计的。
随着技术的不断进步和发展，和谐系列电力机车逐渐成为中国铁路运输的主力机车之一。
从最初的和谐号到现在的和谐号-改型，这一系列电力机车在性能和可靠性方面都得到了显著提升。
技术特点
和谐系列电力机车采用了先进的牵引控制技术，具有出色的动力性能和能耗管理能力。
其传动系统经过优化设计，可以在不同的线路和环境下实现高效的运输任务。
此外，和谐系列电力机车还配备了先进的监测和诊断系统，可以及时检测机车状态并进行故障排除，保障了铁路运输的安全性。
应用与展望
和谐系列电力机车在中国铁路运输中得到了广泛的应用，为铁路货运和客运提供了可靠的运力支持。
未来，随着铁路运输的不断发展和完善，和谐系列电力机车将继续发挥重要作用，为铁路运输的现代化提供强有力的支持。
结语
和谐系列电力机车作为中国铁路运输的重要组成部分，不断引领着铁路运输技术的发展方向。
通过技术的创新和不断的完善，和谐系列电力机车将继续为铁路运输的可持续发展做出贡献。
和谐动车系列HXD1,HXD2,HXD3之间的比较
和谐1型HXD1动力机车机车车体车体采用整体承载结构型式，全部由钢板及钢板压型件组焊而成的全钢焊接结构，司机室、侧墙、底架等主要部件构成一体，车体顶盖可拆卸，以便于车内设备吊装，整个车体组成一箱形壳体结构。
车内采用中央走廊方式,走廊地板采用平整、具有防滑功能的花纹钢板，车内设备安装骨架主要采用导轨式安装结构，便于实现车内设备的模块化设计及其安装。
车体两端司机室下方装有排障器，排障器采用板式结构，排障器能进行上下调节，以保证其距轨面高度为110＋10 0mm。
车体前端结构设计能在不拆除排障器的情况下更换车钩及缓冲器。
排障器上装有防落保护装置。
为了适应机车中央布线及布管需要，车体底架中央纵梁上部为内凹结构，在保证结构强度的情况下预留足够的布线空间。
车体侧下设有4个架车支承座和供检修用的四个支承点，在车体支承座架起距轨面高度不超过2500mm的条件下，转向架和主变压器可从车体下推出。
车体侧梁外侧设有4个检修作业用吊车销孔，前后牵引梁两旁分别设有救援用的吊车销孔。
在机车检修库内，天车吊钩距轨面高度达到9,000 mm的条件下，能把机车车体内各屏柜和部件单独吊入和吊出。
车体与转向架间设有连接装置，可使车体转向架一并起吊。
车体主要参数：车体总宽度3100mm车体宽度（扶手杆处）3248 mm车体长度（两端面间）约17138 mm车体底架长度,16839 mm单节车车钩纵向中心线距离17611 mm车钩中心距轨面高,880mm±10 mm车体顶盖距轨面高,4103 mm转向架转向架主要由构架、轮对、驱动单元、一系悬挂和二系悬挂、一系减振器和二系减振器、牵引装置（转向架和车体的连接）、制动装置和转向架附属装置等组成。
主要技术特点：a）满足25t轴重电力机车的运用要求；b）驱动系统采用抱轴悬挂驱动；c）构架由侧梁、横梁和端梁等组成，各梁均采用箱形焊接结构；d）一系悬挂系统由轴箱拉杆、橡胶件、弹簧、油压减振器等组成，轴箱拉杆两端安装球形橡胶关节，和一系簧一起实现轴箱定位；e）二系悬挂采用高挠螺旋钢弹簧配以垂向油压减振器，横向减振器设置在构架两端，同时起到抗蛇行作用；f）牵引装置采用低位推挽式牵引装置；g）基础制动采用轮盘制动；主要技术参数：机车轴式2(B0－B0)轨距1435 mm轴重25t最高运行速度120 km/h轴距2250mm＋2000 mm机车全轴距16260 mm轮径（新/半磨耗/全磨耗）1250mm/1200mm/1150 mm轮对内侧距1353 mm允差+0.5-1mm踏面形状JM3型传动方式单侧斜齿轮传动传动比6.235(106/17)电机悬挂方式滚动抱轴悬挂驱动装置采用同HXD1型机车的轮对驱动系统结构，牵引电机采用滚动抱轴悬挂，由轮对、轴箱、牵引电机、齿轮箱、抱轴等主要零部件组成。
和谐型电力机车
和谐型大功率电力机车和谐货运电力机车是南车集团和北车集团与国外企业合作，引进消化吸收技术，并国产化的新一代交流传动货运机车。
分为每轴1200KW的和谐1、2、3型（1、2型为八轴，3型为六轴），以及六轴每轴1600KW的和谐1B、2B、3B，以及六轴每轴1200KW的1C、2C、3C。
一、HXD1型电力机车1.发展历程1985年初中国铁路曾为解决晋煤外运的运输瓶颈问题而从欧洲50Hz集团引进了150台（300节）当时最先进的8轴大功率直流传动电力机车——8K型电力机车。
时隔20年，在2004年底2005年初时，中国铁路为进一步提高大秦运煤专线的运能，同时也为促进铁路装备技术的现代化，同株洲电力机车有限公司-西门子合资公司签订了180台（360节）采用欧洲技术的8轴大功率交流传动电力机车——HXD1型电力机车（DJ4 A款）。
HXD1型机车是在西门子公司的“欧洲短跑手”机车平台上，结合其DJ1型机车在中国大秦线上的运用经验而研制的一款适用于中国干线铁路重载货运的新型机车，在设计中尤其考虑到了大秦运煤专线的特殊环境。
首台HXD1型机车于2006年11月8日在中国南车集团株洲电力机车有限公司竣工下线，其编号为HXD10001及0001B。
该车型担当大秦运煤专线2万t列车的牵引任务，目前全部配属太原局湖东车辆段。
截止2007年年底，株洲机车厂共出厂120多台HXD1型电力机车。
2.功能介绍HXD1型电力机车有三种型号：HXD1,HXD1B,HXD1C。
HXD1型电力机车是由两节完全相同的4轴电力机车通过内重联环节连接组成的8轴重载货运电力机车，每节机车设有一个司机室，为一完整系统。
1）主电路形式：机车采用交-直-交电传动技术，每节车配装一台水冷1GBT 变流器，给四台三相异步电动机供电，辅助逆变器集成在主变流器中；2）控制系统：采用西门子SIBAS32系列的微机控制，TCN网络通讯技术；3）车体采用中央梁承载方式，采用独立通风方式；4）转向架：采用低位牵引杆，基础制动采用轮盘制动；5）空气制动系统采用CCBII制动系统，电制动采用再生制动；6）机车具有外重联控制功能，司机可以在一个司机室对两台重联机车进行控制；根据铁道部要求，机车装有LOCOTROL远程重联控制系统，适合于多机分布式重载牵引。
电力机车车体- HXD3电力机车车体结构认知
项目一
电力机车总述
任务四 HXD3电力机车车体结构认知
HXD3型电力机车是我国 第一批和谐型电力机车，首台于 2006年12月下线。是由大连机 车车辆有限公司生产，总功率 7200KW，轴列式为C0-C0。
任务四 HXD3电力机车车体结构认知
任务四 HXD3电力机车车体结构认知
任务四 HXD3电力机车车体结构认知
三、HXD1型机车车体结构
2. 司机室： 司机室钢结构的所有板梁
厚度均为8 mm，司机室内部采 用铝板装修。前窗玻璃为一块 柱面玻璃，直接黏结于司机室 的风挡玻璃框上，侧窗采用提 拉式结构。司机室各墙、顶棚、 地板都添加防寒隔声材料。司 机室门采用气密封整体门，即 门和门框是一个整体，门框直 接安装到司机室门洞口钢结构 上。
任务四 HXD3电力机车车体结构认知
三、HXD1型机车车体结构
3. 侧墙及隔墙： 侧墙承担了大部分的垂直
载荷，侧墙立柱都与底架边梁 相连。为了将底架的力有效地 传递到蒙皮，使整个蒙皮能均 匀地承受载荷，配置了由立柱 和横梁组成的骨架网格，网格 梁全部采用 120 mm×80 mm×8 mm的方管。
下部排障器上方，为底架、司 机室与排障器的过渡部件，主 要由2.5 mm厚的蒙皮和8 mm厚 的纵横板梁骨架组焊而成。
THANK YOU
三、HXD1型机车车体结构
1. 底架装配： 底架是机车主要承载部件，
它不但承受车体本身的质量和 车内所有设备的质量，同时还 传递牵引力和制动力以及复杂 的动应力。
任务四 HXD3电力机车车体结构认知
三、HXD1型机车车体结构
1. 底架装配： HXD3型车体底架主要分端
梁、旁承梁、中梁（变压器 梁）、边梁等。其中端梁安装 有钩缓装置用以牵引，中梁下 面吊挂着主变压器，旁承梁则 通过旁承座连接转向架支撑整 个车体。
第一章和谐1型电力机车概述
第一章和谐1型电力机车概述和谐1型机车是在西门子公司的“欧洲短跑手”机车平台上，结合其DJ1型交流电力机车在中国大秦线上的运用经验，充分考虑到了大秦运煤专线的特殊环境而研制的一款适用于中国干线铁路重载货运的新型交流电力机车。
第一节机车主要特点和谐1型交流电力机车就其电气传动方式而言，属于交-直-交传动的范围，它有接触网供给高压交流电，在机车上降压、整流通过中间直流环节变成直流电，然后再通过牵引变流器、辅助逆变器将直流电变换成三相交流电，用来驱动交流牵引电机及其它辅助三相交流电机。
机车由电气部分、机械部分和空气管路系统三大部分组成一个有机整体，互相配合，又各自发挥独特作用，共同保证机车性能的正常发挥。
机车电气部分的主要功用是将来自接触网的电能变为牵引列车所需要的机械能，实现能量转换，同时还实现机车的控制。
机车机械部分主要用来安设司机室和各种电气、机械设备，承担机车重量，产生并传递牵引力及制动力，实现机车在线路上的行驶。
电力机车的空气管路系统作用是产生压缩空气供机车上的各种风动器械使用，并实现机车及列车的空气制动。
和谐1型交流电力机车由两节机车重联而成，机车采用国际标准电流制，即单相工频制，电压为25 kV，并能适应中国铁路接触网较宽的电压范围的特点，其每节机车上配备有相同的主电路、辅助电路和控制电路系统，每节机车均可单独运行。
每台机车其两节车主电路之间是通过车顶高压连接器在网侧相连，它使得每台机车仅使用一个受电弓便可实现整台机车的供电。
机车的每节车都有一套完整的电传动系统，该系统由一台拥有1个原边绕组、4个牵引绕组和2个2次谐振电抗器的主变压器，通过4个四象限整流器(4QC)向两个独立的中间直流电压环节充电。
每台转向架上的2台三相异步电动机作为一组负载，由连接在中间直流环节中的一个脉宽调制逆变器供电。
因此两路中间直流环节相互独立，所以整台机车牵引力有75％的冗余，从而提高了机车的可利用率。
中间直流环节还连接有谐波吸收电路、过压保护电路和接地检测电路。
和谐号电力机车操作方法
和谐号电力机车操作方法和谐号电力机车是中国自主研发的一种电力机车，采用交流调谐电动传动技术，具有高速、高功率、高可靠性和环保等特点。
下面将详细介绍和谐号电力机车的操作方法。
一、开机操作步骤：1. 检查机车外观：确认机车外观无损坏与异物，确保机车外部安全。
2. 查看主控屏状态：检查主控屏显示是否正常，包括速度、制动、动车组等信息。
3. 启动电源：打开机车电源开关。
4. 按下无线遥控装置开机按钮：按下遥控装置上的开机按钮，开启遥控模式。
5. 主空气制动缸排空：查看主空气制动缸下排水阀，打开敲击阀，将可能积水排掉。
6. 主断路器合闸：打开主断路器，并确认断路器状态正常。
7. 确认机车动作信息：在主控屏上确认机车系统的动作信息，确保各项参数正常。
二、运行操作步骤：1. 制动状态确认：确认主空气制动缸稳定，检查主风笛状态。
2. 启动操作：按下动车组运行按钮后，启动电机，将转换端电压改变为滑行段电压。
3. 制动踏板操作：根据列车运行状态，使用适度制动踏板力度控制列车制动，确保列车平稳停车。
4. 加速操作：根据列车速度要求，逐渐增加动车组控制器的档位，加速列车。
5. 制动操作：当列车需要减速或停车时，逐渐减少动车组控制器的档位，使用适度的制动踏板力度进行制动。
6. 转向操作：根据线路曲线情况，使用适度的转向操作将列车转向。
7. 超车与被超车操作：当列车需要超越或被其他列车超过时，根据信号灯指示和规定的超车与被超车地点，进行相应操作。
8. 隧道与桥梁操作：当列车通过隧道或桥梁时，根据相关规定，保持适当的速度和注意安全。
9. 平面道口操作：当列车通过平面道口时，根据信号灯指示和规定，确保安全通过。
10. 停车操作：根据车站信号灯与列车停车位置，操作列车进行平稳停车。
三、紧急停车操作步骤：1. 紧急制动操作：当发生紧急情况时，立即按下紧急制动按钮，启动紧急制动系统。
2. 紧急停车注意事项：在紧急制动操作后，应立即将扳刀断开，切断动车组电源。
和谐2型电力机车
1、FIP列车网，带有有两个以1兆字节/秒的速度传播的冗余媒介，并扩展到动态网, 用于每节车之间的通信（A节与B节）， 也可用于重联模式下两个双节机车间的通信。网络拓扑可根据列车编组而发生改变，其交换性能如下： 用于控制与监控目的的机车之间的周期性变量。
2、MPU（主处理单元）：系统柜中每节有一主机，冗余设计。MPU系统由两个同样的计算机构成，但只有其中一个（主计算机）用于控制机车，另一个等待在救援模式下取得控制。
空调通风系统 空调通风系统采用独立通风方式，冷凝风从机车前围罩的中部进入，经空调主机单元的冷凝器后， 被冷凝风机吸入机组，再通过压缩冷凝单元底面上的出口被吹出，从前围罩的两侧排出车外；新鲜风从车下吸入，通过机组侧壁上一个开口进入空气处理单元，以保证司机室内空气新鲜；司机室回风通过操纵台上的空调软管经机组侧壁上一个开口进入空气处理单元，混合风由送风风机吸入，期间经过空气过滤器、蒸发器及加热器，空气将在一个内部风道中得到一定程度压缩并通过机组后侧的送风口吹出至司机室，从而形成一个室内循环。
基础制动装置
基础制动装置是单侧、双闸瓦、带闸瓦间隙自动调整器的独立踏面制动单元，每个转向架共配有四组踏面制动单元，其中有一组制动单元具有停放制动功能。
牵引装置
牵引装置结构简单紧凑，主要由转向架牵引支座、牵引杆、托盘、车体牵引支座和橡胶套等组成。
转向架 构架
橡胶套
与车体连接
轮缘润滑装置
由油箱、气动泵、电磁阀、油气分配器和喷嘴等组成。
通风冷却
变速箱
变压器
油-空气
空气
水-空气(牵引驱动)
油-空气
牵引冷却系统
主变流柜、变压器的冷却
主变流柜通风系统采用独立通风方式，每节机车共有两套完全相同的主变流柜通风系统，空气从车顶百叶窗通过主变流风机吸入，向下先冷却主变流柜的水/乙二醇混合液散热器，再通过主变流柜和主变压器的连接风道冷却主变压器的油散热器，最后热风吹向大气。
HXD1型电力机车对比介绍
HXD1型电力机车和谐系列货运电力机车是南车集团和北车集团与国外企业合作，引进消化技术，并国产化的新一代交流传动货（客）运机车。
分为每轴1200KW的和谐1、2、3型（1、2型为八轴，3型为六轴），以及六轴，每轴1600KW的和谐1B、2B、3B两代9600KW大功率机车，设计最高时速均为120km/h。
2012年，新推出了专用于准高速客运的两款六轴机车，单轴1200KW，总功率7200KW的和谐1D、3D机车，设计最高时速176km/h，持续时速160km/h。
HXD1型电力机车有四种型号：HXD1，HXD1B，HXD1C，HXD1D。
下表列出HXD1系列电力机车主要参数对比。
电力机车型号HXD1（成都公司、南车电机铁八9600）HXD1B（南车电机9600）电力系统交流 25kV 50Hz交流 25 kV 50 Hz 输出功率9600 kW9600 kW轴式Bo’Bo’+Bo’Bo’Co-Co轴重23 / 25 t25 t牵引电动机JD160深度国产化牵引电动机最高速度120 km/h120 km/h备注HXD1型电力机车是由两节完全相同的4 轴电力机车通过内重联环节连接组成的8轴重载货运电力机车，每节车设有一个司机室，为一完整系统。
HXD1第一款是由株洲电力机车及德国西门子研发，编号由0001起（HXD1型）；另一款则由大同电力机车及法国阿尔斯通研发，编号由6001起（HXD2型）。
HXD1B型电力机车是大功率交流传动六轴干线货运用电力机车。
是中国首三款使用最大功率1,600千瓦交流电牵引电动机的六轴和谐系列电力机车车型之一。
和谐型电力机车动力制动方式
和谐型电力机车动力制动方式
一、前言
随着社会的发展，电力机车已经成为城市轨道交通的主要运输工具之一。
而电力机车的动力制动方式是其最为重要的部分之一，对于电力机车的安全性能和经济性能有着至关重要的影响。
本文将介绍和谐型电力机车动力制动方式。
二、和谐型电力机车
和谐型电力机车是中国铁路总公司研制生产的新型电力机车，具有高速度、大功率、低噪音、低能耗等特点。
其最高时速可达到350公里/小时，最大牵引功率为9600千瓦。
和谐型电力机车采用了先进的技术手段，包括智能控制系统、高效节能技术等。
三、和谐型电力机车动力制动方式
1. 动态制动
和谐型电力机车采用了先进的动态制动技术，即利用电子转换器将牵引变流器中转换出来的直流转化为交流，并通过逆变器向极对向牵引
变流器中注入反向交流，从而实现牵引变流器中所存储能量在逆变器中回馈给供电系统。
2. 电阻制动
和谐型电力机车还采用了电阻制动技术，即通过将电机绕组与电阻器相连，将电机产生的能量转化为热能放散出去，从而实现制动。
该技术具有制动效果好、可靠性高等优点。
3. 机械制动
和谐型电力机车还采用了传统的机械制动技术，包括空气制动和手刹制动。
空气制动是利用压缩空气对车轮施加一定的力量来实现制动，手刹则是通过拉紧手刹杆来使车轮停止转动。
四、总结
和谐型电力机车采用了先进的动态制动、电阻制动以及传统的机械制动技术，从而实现了安全可靠、经济节能的运行。
在未来的发展中，和谐型电力机车将继续不断地引入新技术，提高其运行效率和安全性能。
和谐1C型电力机车
南车株洲电力机车公司通过HXD1、HXD1B型电力机车的技术引进，掌握了大功率交流传动机车的系统集成技 术和车体、转向架、轮轴驱动、电机、变压器等九大关键技术及相关配套技术，形成了一套适应中国铁路运输需 要的技术体系，同时搭建了具有国际先进水平的制造和产品技术平台，为自主研制的HXD1C型六轴7200千瓦交流 传动货运电力机车奠定了基础。
首批2台HXD1C机车于2009年9月30日正式交付成都铁路局重庆机务段，至同年年底重庆机务段已接收60台机 车。按照铁道部安排，重庆机务段的HXD1C型机车主要用于担当襄渝铁路的货运牵引任务，以应付襄渝铁路二线 开通后运量增长的需要，而替换下来的韶山3型电力机车调拨到成都机务段并投入达成铁路使用。西安铁路局安康 机务段和武汉铁路局襄樊北机务段（2011年6月改称襄阳机务段）也分别2009年10月和11月起，开始支共同配运 用重庆机务段的HXD1C型机车。
和谐3D型电力机车
在2014年7月1日的运行图调整中，京广、衡柳、柳南及京广、沪昆跨线机车交路贯通，HXD3D型电力机车开 始执行超长交路。其中，北京西至昆明的T61/62次列车（今Z161/162次列车），T239/240次列车（今Z53/54次 列车）和K636/637,K638/635的玉溪至北京西中昆明至北京西段改用配属昆明机务段的HXD3D电力机车一机直达 后即以3174公里的距离创下中国铁路机车单次运行里程之最(从2020年10月11日起，Z162/1、Z54/3、K636/7， K638/5列车中昆明-北京西段将不再由昆局昆段的HXD3D全程一机直达，改为昆明-长沙段由昆局昆段HXD3D担当， 长沙-北京西段由京局京段HXD3D担当) K635/8 K636/7昆明-长沙区间改由昆局昆段HXD3C和HXD3D共同担当， 而南宁铁路局的4对进京普速列车（Z5/6、Z285/286、K21/22、K157/158 ）也由配属北京机务段的HXD3D型电 力机车一机直通广西。
雷锋号
“雷锋号”机车编号为HXD3D-0035的机车于2016年11月由兰州铁路局兰州西机务段转配至迎水桥机务段银 川运用车间，并于2017年3月3日命名为第四代“雷锋号”，取代原有的第三代“雷锋号”SS3B-5035。
钢人铁马号
“钢人铁马号”机车编号为HXD3D-0631的机车于2017年6月交付西安铁路局西安机务段使用，并于2018年4 月18日命名为第五代“钢人铁马号”，取代原有的第四代“钢人铁马号”SS7D-0631。 Nhomakorabea员号
和谐型电力机车(DOC)
和谐型大功率电力机车和谐货运电力机车是南车集团和北车集团与国外企业合作，引进消化吸收技术，并国产化的新一代交流传动货运机车。
分为每轴1200KW的和谐1、2、3型（1、2型为八轴，3型为六轴），以及六轴每轴1600KW的和谐1B、2B、3B，以及六轴每轴1200KW的1C、2C、3C。
一、HXD1型电力机车1.发展历程1985年初中国铁路曾为解决晋煤外运的运输瓶颈问题而从欧洲50Hz集团引进了150台（300节）当时最先进的8轴大功率直流传动电力机车——8K型电力机车。
时隔20年，在2004年底2005年初时，中国铁路为进一步提高大秦运煤专线的运能，同时也为促进铁路装备技术的现代化，同株洲电力机车有限公司-西门子合资公司签订了180台（360节）采用欧洲技术的8轴大功率交流传动电力机车——HXD1型电力机车（DJ4 A款）。
HXD1型机车是在西门子公司的“欧洲短跑手”机车平台上，结合其DJ1型机车在中国大秦线上的运用经验而研制的一款适用于中国干线铁路重载货运的新型机车，在设计中尤其考虑到了大秦运煤专线的特殊环境。
首台HXD1型机车于2006年11月8日在中国南车集团株洲电力机车有限公司竣工下线，其编号为HXD10001及0001B。
该车型担当大秦运煤专线2万t列车的牵引任务，目前全部配属太原局湖东车辆段。
截止2007年年底，株洲机车厂共出厂120多台HXD1型电力机车。
2.功能介绍HXD1型电力机车有三种型号：HXD1,HXD1B,HXD1C。
HXD1型电力机车是由两节完全相同的4轴电力机车通过内重联环节连接组成的8轴重载货运电力机车，每节机车设有一个司机室，为一完整系统。
1）主电路形式：机车采用交-直-交电传动技术，每节车配装一台水冷1GBT 变流器，给四台三相异步电动机供电，辅助逆变器集成在主变流器中；2）控制系统：采用西门子SIBAS32系列的微机控制，TCN网络通讯技术；3）车体采用中央梁承载方式，采用独立通风方式；4）转向架：采用低位牵引杆，基础制动采用轮盘制动；5）空气制动系统采用CCBII制动系统，电制动采用再生制动；6）机车具有外重联控制功能，司机可以在一个司机室对两台重联机车进行控制；根据铁道部要求，机车装有LOCOTROL远程重联控制系统，适合于多机分布式重载牵引。
和谐系列电力机车系列
和谐系列电力机车和谐系列货运电力机车是南车集团和北车集团与国外企业合作，引进消化技术，并国产化的新一代交流传动货运机车。
分为每轴1200KW的和谐1、2、3型（1、2型为八轴，3型为六轴），以及六轴，每轴1600KW的和谐1B、2B、3B两代9600KW大功率机车。
设计最高时速均为120km/h。
目录8轴9600KW大功率双节重连电力机车6轴9600kw大功率单节电力机车详见6轴单节7200KW重载电力机车8轴9600KW大功率双节重连电力机车6轴9600kw大功率单节电力机车详见6轴单节7200KW重载电力机车展开编辑本段8轴9600KW大功率双节重连电力机车和谐1型HXD1型电力机车是干线货运用8轴大功率交流电传动电力机车。
该型机车是中国铁路由中外企业联合和谐1型电力机车研发的交流电传动电力机车产品之一。
在被命名为「和谐」型之前，称为DJ4，当时DJ4共有两个型号，第一款是由株洲电力机车厂及德国西门子研发，编号由0001起，以西门子公司EuroSprinter系列机车作为技术平台，后车型代号改为HXD1（数字是生产厂商代号：1代表株洲电力机车），一般称为“和谐”1型电力机车（车辆编号HXD1xxxx）。
另外一款命名为“DJ4”的机车则由大同机车厂及法国阿尔斯通研发，编号由6001起，即后来的HXD2型电力机车。
两种型号机车均采用交流电牵引电动机，交—直—交流电传动以及双节固定重联，单节车轴式Bo-Bo，即两个两轴转向架。
HXD1型电力机车由两节完全相同的单端司机室四轴车通过内重联环节连挂成八轴机车，成为一完整系统。
司机可在一个司机室对重联机车进行控制；装有远程重联控制系统，适合于多机分布式重载牵引；机车车体采用中央梁承载方式；独立通风方式；轴式2（Bo-Bo）；每轴交流电牵引电动机功率1200千瓦，八轴机车总功率为9600千瓦；机车轴重按25吨，去掉车内配重压铁可实现机车轴重23吨的转换；控制系统采用西门子SIBAS 32系列的微机控制，TCN网络通讯技术；辅助供电系统和主电路系统集成在一体，采用变频异步牵引电机、IGBT功率模块牵引逆变器、MVB及WTB等技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HXD1型电力机车是由两节完全相同的4轴电力机车通过内重联环节连接组成的8轴重载货运电力机车，每节车设有一个司机室，为一完整系统。
其主要技术特点如下：1）主电路形式：机车采用交-直-交电传动技术，每节车配装一台水冷IGBT 变流器，给四台三相异步动机供电，辅助逆变器集成在主变流器中；2）控制系统：采用西门子SIBAS32 系列的微机控制，TCN 网络通讯技术；3）车体采用中央梁承载方式；4）采用独立通风方式；5）转向架，采用低位牵引杆，基础制动采用轮盘制动；6）空气制动系统采用CCBII 制动系统,电制动采用再生制动；7）机车具有外重联控制功能，司机可以在一个司机室对两台重联机车进行控制；8）根据铁道部要求，机车装有LOCOTROL 远程重联控制系统，适合于多机分布式重载牵引；9）根据用户的需要，车上装备卫生间、床等必要的生活设施机车的主要参数电流制：单相交流25 kV ，50 Hz机车牵引/电制动轮周功率：9600kW轴式：2（B0-B0）轨距：1435mm机车整备重量: 2×92t/2×100t轴重：23t / 25t机车前后车钩中心距：35222 mm单节机车转向架中心距：9000 mm转向架固定轴距：2800 mm车轮直径：1250 mm(新轮)持续速度23t轴重时：70km/h25t轴重时：65 km/h最高速度：120 km/h计算起动牵引力23t轴重时: ≥700 kN25t轴重时: ≥760 kN持续牵引力23t轴重时：494kN25t轴重时：532 kN电制动力：461kN紧急制动距离轴重为25t时的紧急制动距离：≤ 900 m轴重为23t时的紧急制动距离：≤ 800 mDJ4 和谐型动力种类电力车辆建造株洲电力机车型号DJ4 / HXD1建造年份2006年—总产量(生产中)UIC轴式Bo'Bo'+Bo'Bo'轨距1,435 mm轮径1,250 mm长度35,222 mm (车钩中心距)轴重23 t / 25 t电力系统交流25 kV 50 Hz最高速度120 km/h输出功率9,600 kW牵引力23 t轴重:700 kN (起动)494 kN (持续)25 t轴重:760 kN(起动)532 kN(持续)HXD1型电力机车，是中国国营铁路的货运电力机车车种之一。
[编辑] 简述这款机车是由中外公司共同研发的产品之一，在被命名为“和谐”型以前，被称为DJ4，当中DJ4共有两个款式，第一款是由株洲电力机车及德国西门子研发，编号由0001起；另一款则由法国阿尔斯通及大同机车厂研发，编号由6001起。
两款机车均采用交流牵引电动机，使用交直交传动及双机重联，单机轴式为Bo-Bo，即前后各一两轴转向架。
这款机车一共会生产360辆，并会由大同及株州机车厂负责制造，各180辆，两款均采用IGBT功率模块牵引变流器、MVB及WTB等技术。
于大同出厂的机车会采用阿尔斯通Prima 系列机车的外观设计。
这些大功率机车主要会用于牵引货运列车上，届时会是全球最大功率的交传货运电力机车，目前株洲制造的首辆机车已于2006年11月出厂，编号为DJ40001A及0001B。
在出厂初期，媒体曾称之为“神龙号”。
首两组机车在出厂后不久，其型号被改称为“和谐型”（HXD），编号亦会改为HXD10xxx。
阿尔斯通制造的首辆DJ4机车于2006年12月从法国登船，并已于于2007年1月抵达中国，其编号现时为DJ460xx。
（图片为引用）HXD1C型电力机车，是中国南车集团株洲电力机车自行研制的交流传动干线货运电力机车，将会用于中国铁路上。
这款机车是为适应中国国内铁路运输市场的需要而研制的，其设计参照了与德国西门子合作制造的HXD1和HXD1B型，但使用了更多国产化元件。
轴式为Co-Co六轴，每轴装有一台1,200 kW交流牵引电动机。
南车方面称，这款机车的国产化率这90%以上，可在坡度12‰以下的路段，牵引5000至5500吨货物列车。
首台试制车（HXD1C0001）已于2009年4月30日在株洲厂建造完成[1]，至6月12日正式下线。
2009年6月22日，铁道部与南车签署合同，订购400台HXD1C型机车，其中120台会由资阳机车有限公司和资阳南车电力机车有限公司生产，其余280台均由株洲电力机车生产。
车辆设计株洲电力机车车辆建造株洲电力机车型号HXD1C建造年份2009年－UIC轴式Co'Co'轨距1,435 mm电力系统交流25 kV 50 Hz最高速度120 km/h输出功率7,200 kW所在地中华人民共和国图片为引用HXD2(和谐电2)型电力机车为八轴大功率交流传动货运机车，由中国北车集团大同电力机车有限责任公司与法国阿尔斯通交通股份公司在阿尔斯通公司的PRIMABB43700型电力机车的基础上联合开发。
机车采用微机网络控制，标准化、模块化设计，具有恒功范围宽、轴功率大、粘着特性好、功率因数高、谐波干扰小、维护率和全寿命运营成本低、适用范围广等优点，是中国铁路装备技术现代化的重要标志产品之一。
HXD2型电力机车具备强大的功率及牵引力，可单机牵引7000吨重载列车；机车具备多机无线重联远程同步控制功能，三机重联满足20000吨以上重载列车的牵引要求。
机车按25吨轴重设计，去掉车内压铁可实现23吨轴重。
机车在-40℃环境条件下可正常存放，采取加温和防寒措施后可正常运用。
性能参数：网压25kV, 50Hz轴式2(Bo-Bo)轴重23±31 % t额定功率10000 kW最大速度120 km/h通过最小曲线半径125 m车钩中心距2X18975 mm用途干线货运研制单位中国北车集团大同电力机车有限责任公司（图片为引用）HXD2-0027太局湖东段HXD3型电力机车，是中国铁路的货运电力机车车种之一。
概要随着近年中国经济持续增长，铁路货运需求也随之增加，铁道部有见及此，便需要订购能单机牵引5,000吨货物的大功率机车，以应付货运需求。
大连机车于2001年起就开发大功率交流传动货运电力机车进行研究，由于当时中国缺乏制造IGBT VVVF牵引逆变器等技术，因此大连机车选择与日本东芝合作研制新型机车，并于2002年9月成立合资公司，东芝提供机车的牵引逆变器及控制系统。
这款机车使用了Co-Co六轴，即前後各一三轴转向架、每轴装有一台1,200 kW交流牵引电动机，整车输出功率为7,200 kW。
首台原型车编号SSJ3-0001，于2003年年底完成，2004年4月26日由大连厂房驶出，前往北京铁道科学研究院环形线进行试验，试验于7月4日完成，及后这辆机车一直待在环铁至今。
2004年10月27日，铁道部与大连机车签订合同，订购60辆该型机车，新车以试验车SSJ3-0001及日本货物铁道使用的EH500型作为技术平台，其中首4辆（30001-30004）整车进口，12辆（30005-30016）散件进口组装，东芝提供原装部件，包括牵引电机等，由大连组装；其後44辆透过日本技术转移，由大连机车厂制造达至“国产化”。
新车使用东芝提供的TT-78型转向架及4,500 V 900 A IGBT牵引逆变器，首辆机车于2006年出厂，编号DJ3-0001。
编号由30017开始的机车为“国产化”车辆，使用永济YJ85A型牵引电机，首辆机车出厂曾被改称为“神龙1型”（SL1），不久即改称为“和谐型”，编号改为HXD30xxx。
首辆国产化机车于2006年12月8日出厂及交付使用。
铁道部加订了180台HXD3型机车，使其数量增至240台。
截至2008年1月，大连厂及二七厂已合计生产了200多台HXD3。
另外，由2007年起计直至12月20日，永济厂于2007年全年共生产了1158台供193辆HXD3使用的YJ85A型牵引电机。
2008年2月18日，铁道部再向大连增购400台HXD3，总值近60亿元人民币。
现时这些机车大多数均配属上海铁路局南京东机务段及武汉铁路局江岸西机务段、北京铁路局丰台机务段，2007年4月起投入服务，主要行走京沪线、京广线等。
发现问题在首批HXD3投入服务初期，有部份机车曾出现其蓄电池充电电压过低的问题，其原因包括电池由出厂到装车之间的库存期过长、充电时间不足等引致的。
另外，机车运行环境的温度也会对其蓄电池容量有影响。
除此之外，在首57辆服役的机车中，其中10辆曾发生牵引电机电流及电压过高的问题，其原因为在机车制造期间，厂方未有正确选择机车速度传感器的接口电路板，使机车在运行期间，其控制极板不能测量当前运行速度，使牵引逆变器的输入电流及电压出现错误，导致牵引电机有机会过压过流。
透过改用与传感器匹配的接口电路板，其问题也得以解决。
其他在这款机车推出之前，大同机车厂一款名为“天梭”的交流传动客运电力机车，也曾被称为DJ3。
（图片为引用）HXD3-0293京局丰段HXD3B型电力机车，是中国北车集团大连机车与德国庞巴迪共同制造的交流传动干线货运电力机车，将会用于中国铁路上。
概要这款机车是中国首三款使用1,600 kW交流牵引电动机的六轴电力机车车型之一。
铁道部于2007年2月与大连机车及庞巴迪签约，订购500辆电力机车，合同总值11亿欧元，其中庞巴迪获大约3.7亿欧元。
该型机车的设计以庞巴迪的Kiruna为基础，首辆机车已于2008年12月29日在大连厂下线。
车辆设计大连机车、庞巴迪车辆建造大连机车型号HXD3B建造年份2008年－UIC轴式Co'Co'轨距1,435 mm电力系统交流25 kV 50 Hz最高速度120 km/h输出功率9,600 kW所在地中华人民共和国新华网大连１２月２９日电（记者蔡拥军）中国拥有自主知识产权的首台和谐型９６００ＫＷ（千瓦）大功率交流传动货运电力机车２９日在大连下线。
由中国北车集团大连机车车辆有限公司自主设计研制的这款中国品牌机车，是目前世界上单机功率最大、技术水平最高、性能指标最先进的中国品牌机车。
这辆机车的功率为９６００ＫＷ（千瓦），可单机牵引５０００至６０００吨货物列车，最高运行速度每小时１２０公里，具有更大的加速能力和牵引通过能力，将成为中国铁路货运重载的主型机车。
该车集成了众多现代高新技术，多项关键技术将引领中国和世界的机车技术发展。
这款机车以我为主进行自主设计、研发、制造、采购和集成，拥有完全自主知识产权，具有四个特点：一是功率更大，牵引性能更好；二是节能、环保优秀品质更加突出，机车再生制动功率的提高，将有更多的电能反馈回接触网；三是自动化程度更高，功能更强，可靠性更好，简化了乘务人员操作，提高了机车的安全性；四是改变机车传统设计，除受电弓及支持绝缘子之外，全部高压设备由车顶移至车内。
