管螺纹的画法及标注
螺纹的画法及标注
19.2 螺纹的分类
按牙型分类
普通螺纹 M 梯形螺纹 Tr
锯齿形螺纹 B
矩形螺纹
普通螺纹
粗牙普通螺纹
螺纹
连接螺纹
细牙普通螺纹
按用途分类
管螺纹 G
梯形螺纹
传动螺纹
（运动和动力） 锯齿形螺纹——千斤顶
矩形螺纹 ——丝杠
按标准化 程度分类
标准螺纹：牙型、大径、螺距符合国标 特殊螺纹：牙型符合，大径或螺距不符合 非标准螺纹：牙型不符合国标
例 有一牙型为等边三角形，公称直径为36、 螺距为2的螺纹是否为标准螺纹？
解：由所给条件查表可知，牙型剖面为等边三角形、 螺距为2的螺纹是普通螺纹。
其根据是在附表8普通螺纹的直径与螺距中，可找 到公称直径36(在第一系列中)，再沿横向找螺距，在细 牙栏中又可找到螺距2。因此，所给螺纹是标准细牙普 通螺纹。
左旋
顶径公差带代号 中径公差带代号
例2： B36×14(P7)－7H－L
锯齿形螺纹
长旋合长度
大径D＝40
中径、顶径
导程14螺距P7线数2
公差带代号
右旋
3. 螺纹标注含义
例1： M20×1.5 LH 含义：公称直径为20，螺距为1.5的左旋单线细牙普通螺纹。 例2： M20 含义：公称直径为20，右旋单线粗牙普通螺纹。
c) 管螺纹的标注，应将其标准规定的标记注写在指引线 的横线上，指引线应由大径处引出。
19.3 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
螺纹的画法及标注

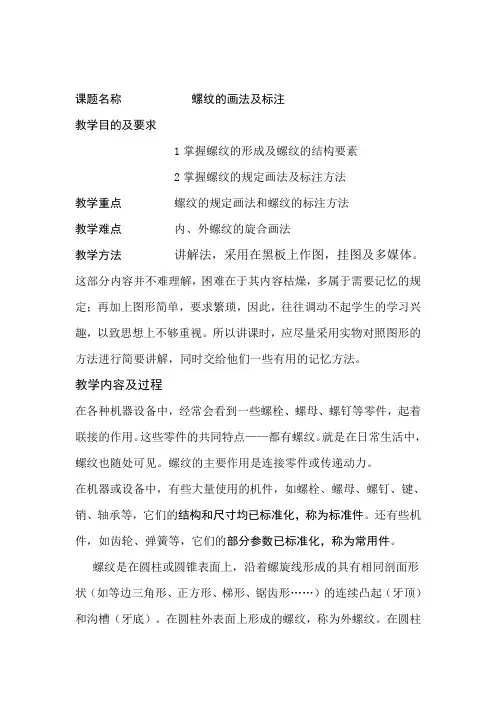

课题名称螺纹的画法及标注教学目的及要求1掌握螺纹的形成及螺纹的结构要素2掌握螺纹的规定画法及标注方法教学重点螺纹的规定画法和螺纹的标注方法教学难点内、外螺纹的旋合画法教学方法讲解法，采用在黑板上作图，挂图及多媒体。
这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。
所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。
教学内容及过程在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。
这些零件的共同特点——都有螺纹。
就是在日常生活中，螺纹也随处可见。
螺纹的主要作用是连接零件或传递动力。
在机器或设备中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件。
还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。
螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起（牙顶）和沟槽（牙底）。
在圆柱外表面上形成的螺纹，称为外螺纹。
在圆柱内表面上形成的螺纹，称为内螺纹。
内外螺纹成对使用,可用于各种机械连接,传递运动和动力。
用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。
螺纹的加工方法各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。
小批量、单件产品，外螺纹可采用车床加工，如图所示。
内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。
螺纹的结构要素牙型螺纹牙型是指螺纹轴向剖面的轮廓形状。
常用的有三角形、梯形、锯齿形等。
直径螺纹的直径有3个：大径(d、D）、小径(d1、D1）和中径(d2、D2)。
大径螺纹的最大直径,又称公称直径,即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。
外螺纹的大径用“d”表示,内螺纹的大径用“D”表示。
螺纹的规定画法标注实例
螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
螺纹的规定画法和标注
螺纹的规定画法和标注一、螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
二、螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号 M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
管螺纹尺寸标注方法
管螺纹尺寸标注方法
管螺纹尺寸标注那可真是个技术活儿！你知道吗？就像给一件精密的艺术品做标记一样。
首先，咱得搞清楚管螺纹的规格，这可不能马虎，要是标错了，那可就麻烦大啦！到底该咋标注呢？其实很简单，就是把螺纹的尺寸、精度等信息准确地写在图纸上。
比如说，标注管螺纹的公称直径、螺距等。
这就好比给一个迷路的人指明方向，清晰明了。
在标注过程中，安全性和稳定性也非常重要哦！你想想，如果标注不准确，零件在安装的时候可能就会出现问题，那不是很危险吗？就像盖房子，如果地基没打好，房子能牢固吗？所以，一定要认真仔细，确保标注的准确性。
管螺纹的应用场景那可多了去了。
比如在水暖管道、石油化工等领域，都能看到管螺纹的身影。
为啥呢？因为它连接可靠，密封性好呀！这就像一个忠诚的卫士，守护着管道的安全。
它的优势也很明显，安装方便，拆卸也容易。
不像有些连接方式，一旦安装好了，想拆下来可就难了。
咱再来看看实际案例。
有一次，在一个工厂里，工人们在安装管道的时候，就是因为管螺纹尺寸标注准确，安装过程非常顺利，大大提高了工作效率。
这难道不是很厉害吗？要是标注错了，那可就糟糕了，不仅浪费时间，还可能造成安全事故。
管螺纹尺寸标注真的很重要！它就像一把钥匙，打开了管道连接的大门。
只要我们认真对待，准确标注，就能让管螺纹发挥出最大的作用。
工程制图与识图7-5：螺纹的画法及标记
差带 －旋合长度 • 特征代号： • 梯形用 Tr表示；锯齿形螺纹特征代号用B表示；
例如：Tr36×12(P6)-7H表示公称直径36 mm、导程12 mm、 螺距6 mm、双线右旋、中径公差带为7H、中等旋合长度的 梯形螺纹。
(3)公差等级代号 对55°非螺纹密封的管螺纹，其外螺纹的中 径公差等级分A、B两级标记，A为精密级，B为普通级。内 管螺纹公差等级只有一种，故不注此项。
例如： G11/2B表示尺寸代号为11/2的非密封管螺纹右旋圆柱 外螺纹。
3.梯形和锯齿形螺纹标记
• 单线： • 螺纹特征代号 公称直径×螺 距 旋向— 中径公差带 －旋
2.直径
• 直径有大径(d、D)、中径(d2、D2)和小径(d1、 D1)之分。
大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱面或圆锥面 的直径。 小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱面或圆锥面 的直径。 中径是指一个假想圆柱面或圆锥面的直径，该圆柱面或圆锥面的 母线通过牙型上沟槽和凸起宽度相等的地方。 根据螺纹大径可查阅国家标准找到其中径和小径。
加工在圆柱或圆锥外表面上的螺纹称外螺纹
在机床上加工外螺纹动画演示
加工在圆柱或圆锥内表面上的螺纹称内螺纹
在机床上加工内螺纹动画演示
螺纹的种类
7.5 螺纹的画法及标记
7.5.1 螺纹要素 螺纹的要素有：牙型、直径、螺距、线数和旋向等。
1.牙型
定义： 在通过螺纹轴线的断面上,螺纹的轮廓形状。 类型：常见的有三角形、梯形和锯齿形等
表示
2. 小径线用细实 线表示，螺杆的倒 角或倒圆部分也应 画出。
端部45o倒角。
管螺纹的画法和标注
管螺纹的画法和标注一、管螺纹的画法管螺纹是一种常见的螺纹连接方式，广泛应用于机械设备和管道系统中。
在设计和制造过程中，正确地绘制和标注管螺纹是非常重要的。
下面将介绍管螺纹的画法和标注方法。
1. 选择合适的绘图工具和材料。
绘制管螺纹可以使用CAD软件或手绘方式，根据实际情况选择合适的工具。
绘图材料可以使用绘图纸或者专用的绘图板。
2. 绘制基准线。
首先，在绘图纸上画一条水平的基准线，作为管螺纹的参考线。
基准线的长度应该足够长，以容纳螺纹的长度。
3. 绘制螺纹的截面图。
根据螺纹的规格和标准，绘制螺纹的截面图。
通常情况下，螺纹的截面图是一个三角形，可以根据螺纹的规格确定三角形的尺寸。
4. 绘制螺纹的起始点和终止点。
根据螺纹的规格和标准，在截面图上标出螺纹的起始点和终止点。
起始点和终止点应该与基准线垂直，并且在螺纹的两侧。
5. 绘制螺纹的线型。
根据螺纹的规格和标准，绘制螺纹的线型。
螺纹的线型通常是斜线，可以根据螺纹的规格确定斜线的角度和间距。
6. 标注螺纹的规格和参数。
在绘图中，标注螺纹的规格和参数是非常重要的。
通常情况下，螺纹的规格包括螺距、螺纹类型和螺纹直径。
标注螺纹的规格和参数可以使用文字或符号。
二、管螺纹的标注方法在绘制管螺纹图纸的同时，正确地标注螺纹的规格和参数也是非常重要的。
下面将介绍管螺纹的标注方法。
1. 标注螺距。
螺距是管螺纹的重要参数，表示螺纹每一圈的进给量。
在绘图中，可以使用符号“P”表示螺距，并标注在螺纹的一侧。
2. 标注螺纹类型。
螺纹的类型包括内螺纹和外螺纹，可以使用符号“G”表示内螺纹，使用符号“R”表示外螺纹，并标注在螺纹的一侧。
3. 标注螺纹直径。
螺纹的直径是管螺纹的重要参数，表示螺纹的最大外径或最小内径。
在绘图中，可以使用符号“D”表示螺纹直径，并标注在螺纹的一侧。
4. 标注螺纹的方向。
螺纹的方向是管螺纹的重要属性，表示螺纹的旋转方向。
在绘图中，可以使用符号“S”表示顺时针方向，使用符号“Z”表示逆时针方向，并标注在螺纹的一侧。
螺纹的标注方法(详细
螺纹的标注方法由于螺纹的规定画法不能表达出螺纹的种类和螺纹的要素，因此在图中对标准螺纹需要进行正确的标注。
螺纹的标记及其图样标注见表7-1所示。
表7-1 螺纹的标记及其图样标注（续表）1．普通螺纹普通螺纹用尺寸标注形式注在内、外螺纹的大径上，其标注的具体项目和格式如下：普通螺纹的螺纹代号用字母“M”表示。
普通粗牙螺纹不必标注螺距，普通细牙螺纹必须标注螺距。
公称直径、导程和螺距数值的单位为mm。
右旋螺纹不必标注，左旋螺纹应标注字母“LH”。
中径公差带代号和顶径公差带代号由表示公差等级的数字和字母组成。
大写字母代表内螺纹，小写字母代表外螺纹。
顶径是指外螺纹的大径和内螺纹的小径，若两组公差带相同，则只写一组。
表示内、外螺纹旋合时，内螺纹公差带在前，外螺纹公差带在后，中间用“／”分开。
在特定情况下，中等公差精度螺纹不注公差带代号（内螺纹：5H，公称直径小于和等于1.4mm时；6H，公称直径大于和等于1.6mm时。
外螺纹：5h，公称直径小于和等于1.4mm时；6h，公称直径大于和等于1.6mm时。
）普通螺纹的旋合长度分为短、中、长三组，其代号分别是S、N、L。
若是中等旋合长度，其旋合代号N可省略。
如图7-12所示为普通螺纹标注示例。
图7-12 普通螺纹标注示例2．传动螺纹传动螺纹主要指梯形螺纹和锯齿形螺纹，它们也用尺寸标注形式，注在内外螺纹的大径上，其标注的具体项目及格式如下：梯形螺纹的螺纹代号用字母“Tr”表示，锯齿形螺纹的特征代号用字母“B”表示。
多线螺纹标注导程与螺距，单线螺纹只标注螺距。
右旋螺纹不标注代号，左旋螺纹标注字母“LH”。
传动螺纹只注中径公差带代号。
旋合长度只注“S”（短）、“L”（长），中等旋合长度代号“N”省略标注。
如图7-13所示为传动螺纹标注示例。
图7-13 传动螺纹标注示例3．管螺纹管螺纹的标记必须标注在大径的引出线上。
常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。
这里要注意，管螺纹的尺寸代号并不是指螺纹大径，也不是管螺纹本身任何一个直径，其大径和小径等参数可从有关标准中查出。
螺纹的规定画法
知识点2 螺纹的规定画法
1．外螺纹
牙顶（大径）画粗实线、螺纹终止线画粗实线、牙底（小径）画细实线，且画到倒角或倒圆部分；
2．内螺纹
内螺纹若可见，则牙顶（小径）画粗实线；螺纹终止线画粗实线；牙底（大径）画细实线，且画到倒角或倒圆部分;端视图中，只画3／4圈细实线圆，倒角圆省略不画。
若不可见，则所有图线画成
3．管螺纹和螺纹剖切画法
不管是内螺纹还是外螺纹,剖面线画到牙顶（粗实线）处。
4．不穿通的螺孔的画法
不通螺纹孔的加工过程是：先用麻花钻加工不同的光孔，形成120°的圆锥孔。
再用丝锥扩螺孔。
在绘制不穿通的螺孔（又叫螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般
所示。
5．锥螺纹的画法
锥螺纹在投影为圆的视图中只画一端螺纹的投影。
①外螺纹的画法如图10-15（a）所示。
图10-15 锥螺纹的画法
6．螺孔相贯线的画法
7．内外螺纹旋合的画法
8．螺纹尾部与螺纹长度
螺纹尾部一般不画，需要表示时，用与轴线成30°的细实线绘制。
螺纹长度指不包括螺尾在内
的有效螺纹长度，如图10-18所示。
9．非标准螺纹。
螺纹的画法及标注-图文
★ 旋合部分按外螺纹画；其余部分按各自的规定画。
螺纹连接画图步骤：
A
A－A
A
★ 画外螺纹 ★ 确定内螺纹的端面位置
★ 画内螺纹及其余部分投影
19.4 螺纹的标注
⒈ 标注的基本格式
特征代号 公称直径 × 导程(P螺距)
— —
公差带代号
—— 旋合长度代号
中径和顶径 公差带代号
长：L 中等：N 短：S
c) 管螺纹的标注，应将其标准规定的标记注写在指引线 的横线上，指引线应由大径处引出。
19.3 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
普通螺纹 M 梯形螺纹 Tr
锯齿形螺纹 B
矩形螺纹
普通螺纹
粗牙普通螺纹
螺纹
连接螺纹
细牙普通螺纹
按用途分类
管螺纹 G
梯形螺纹
传动螺纹 （运动和动力） 锯齿形螺纹——千斤顶
矩形螺纹 ——丝杠
按标准化 程度分类
标准螺纹：牙型、大径、螺距符合国标 特殊螺纹：牙型符合，大径或螺距不符合 非标准螺纹：牙型不符合国标
车外螺纹
车内螺纹
3. 螺纹的结构
⑴ 螺纹末端
倒角（圆锥面）
平顶
圆顶（球面）
⑵ 螺尾和退刀槽
螺纹收尾
退刀纹
退出车刀
车刀 开始退刀
外退刀槽
内退刀槽
车 刀
4. 螺纹的要素-牙型、大径、旋向、螺距和线数 ⑴ 螺纹的牙型
螺纹的标准制图
螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
螺纹的规定画法标注实例
螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
管螺纹的画法及标注
关于螺纹的画法及标注(转载）（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。
螺纹的规定画法和标注
第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm 后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
管螺纹（英制）标注方法
管螺纹（英制）标注方法螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h 四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G, H两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注LH。
2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。
