AOI检查简要介绍

AOI检查简要介绍AOI (Automated Optical Inspection)是一种自动光学检测技术，主要用于电子制造过程中的检测和质量控制。

该技术通过摄像头和图像处理算法来检测电子设备上的缺陷、错误和质量问题。

AOI检查可以有效提高生产线的效率和质量，并减少人工检查的需求。

AOI检查的原理是通过光学摄像头拍摄电子设备的图像，然后使用图像处理算法对图像进行分析。

这些算法可以检测各种各样的缺陷和错误，例如焊接点的良好连接、元件的正确位置、元件的倾斜或旋转等。

当检测到问题时，AOI系统将通过声音或光信号进行警告，同时记录下问题的位置和类型，以便后续的修复。

首先，AOI检查是一种非接触式的检测方法，可以在不损坏或污染电子设备的情况下进行检查。

相比传统的目视检查和手工检查，AOI检查无需人工直接接触电子设备，减少了损坏设备的风险，并提高了检查的准确性和稳定性。

其次，AOI检查可以快速、高效地检测大量的电子设备。

AOI系统可以在短时间内处理大量的图像，通过高速图像处理算法进行实时检测。

相比手工检查，AOI检查可以大大加快检测的速度，提高生产效率。

此外，AOI检查可以检测一些难以人工检查的问题。

由于电子设备制造过程中的元件和连接非常小，很难通过肉眼判断其质量。

而AOI系统可以放大图像进行检查，并使用高精度的图像处理算法来检测微小的缺陷或错误。

然而，AOI检查也存在一些局限性。

首先，AOI系统对于一些问题可能会产生误报或漏报。

例如，当元件有异物遮挡或图像质量较差时，AOI系统可能无法准确检测问题。

其次，AOI系统对于一些特殊形状或低对比度的元件可能无法进行有效检测。

此外，AOI系统的成本较高，对于小规模生产线来说可能不太容易实施。

综上所述，AOI检查是一种可靠、高效的电子设备检测和质量控制方法。

它通过光学摄像头和图像处理算法，可以快速、准确地检测出电子设备上的缺陷和错误。

尽管它存在一些限制，但AOI检查在提高生产效率和质量方面具有重要作用，将在电子制造领域得到广泛应用。

AOI工作原理

AOI工作原理引言概述：AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子创造业中的PCB（Printed Circuit Board）检测。

通过使用高分辨率的摄像头和图象处理算法，AOI系统可以快速、准确地检测PCB上的缺陷和错误。

本文将详细介绍AOI的工作原理。

一、光学成像1.1 AOI系统使用高分辨率的摄像头进行光学成像，将PCB上的图案和元件清晰地呈现在屏幕上。

1.2 摄像头通常配备特殊的镜头和光源，以确保在不同角度和光照条件下都能够捕捉到清晰的图象。

1.3 光学成像是AOI系统的基础，其质量直接影响到后续的图象处理和缺陷检测的准确性。

二、图象处理2.1 AOI系统会对捕获到的图象进行处理，包括去除背景噪音、增强对照度、边缘检测等，以便更好地识别PCB上的图案和元件。

2.2 图象处理算法通常包括模式匹配、形状识别、颜色识别等功能，可以匡助系统准确地检测出PCB上的各种缺陷。

2.3 图象处理是AOI系统的核心技术之一，其准确性和速度直接决定了系统的检测性能。

三、缺陷检测3.1 AOI系统可以检测PCB上的各种缺陷，包括焊接问题、元件缺失、短路、开路等。

3.2 系统会根据预设的检测规则和标准，对图象处理后的结果进行比对和分析，以确定是否存在缺陷。

3.3 缺陷检测是AOI系统的主要功能之一，可以匡助创造商及时发现和修复PCB上的问题，提高产品质量和生产效率。

四、报告生成4.1 AOI系统可以生成详细的检测报告，包括检测结果、缺陷类型、位置信息等。

4.2 报告通常以图形和文字的形式呈现，便于操作员快速了解PCB的检测情况并进行后续处理。

4.3 报告生成是AOI系统的重要功能之一，可以匡助创造商追溯和分析生产过程中的问题，提高生产管理的效率。

五、自动化控制5.1 AOI系统通常与生产线上的其他设备进行联动，实现自动化控制和数据交互。

5.2 系统可以根据检测结果自动调整生产参数，提高生产线的稳定性和效率。

AOI概述及工作原理

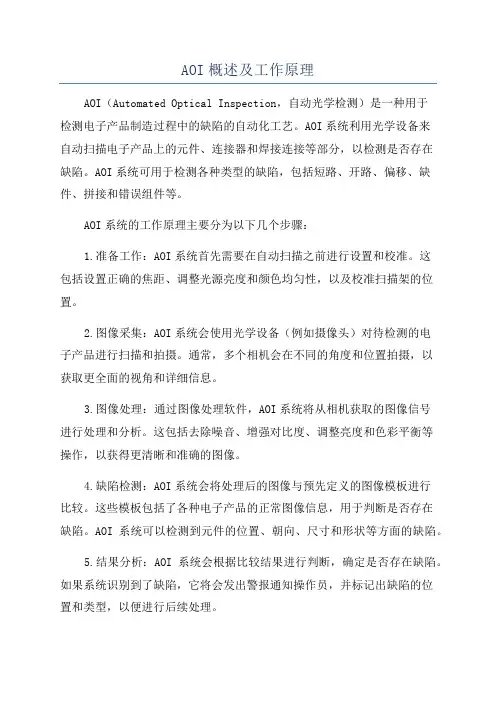

AOI概述及工作原理AOI（Automated Optical Inspection，自动光学检测）是一种用于检测电子产品制造过程中的缺陷的自动化工艺。

AOI系统利用光学设备来自动扫描电子产品上的元件、连接器和焊接连接等部分，以检测是否存在缺陷。

AOI系统可用于检测各种类型的缺陷，包括短路、开路、偏移、缺件、拼接和错误组件等。

AOI系统的工作原理主要分为以下几个步骤：1.准备工作：AOI系统首先需要在自动扫描之前进行设置和校准。

这包括设置正确的焦距、调整光源亮度和颜色均匀性，以及校准扫描架的位置。

2.图像采集：AOI系统会使用光学设备（例如摄像头）对待检测的电子产品进行扫描和拍摄。

通常，多个相机会在不同的角度和位置拍摄，以获取更全面的视角和详细信息。

3.图像处理：通过图像处理软件，AOI系统将从相机获取的图像信号进行处理和分析。

这包括去除噪音、增强对比度、调整亮度和色彩平衡等操作，以获得更清晰和准确的图像。

4.缺陷检测：AOI系统会将处理后的图像与预先定义的图像模板进行比较。

这些模板包括了各种电子产品的正常图像信息，用于判断是否存在缺陷。

AOI系统可以检测到元件的位置、朝向、尺寸和形状等方面的缺陷。

5.结果分析：AOI系统会根据比较结果进行判断，确定是否存在缺陷。

如果系统识别到了缺陷，它将会发出警报通知操作员，并标记出缺陷的位置和类型，以便进行后续处理。

6.数据记录：AOI系统还可以记录检测过程中的数据，包括缺陷的类型、数量和位置等。

这些数据可以用于分析生产过程中的缺陷趋势，以及指导改进产品质量的措施。

AOI系统的优势在于其高效性和准确性。

相比于人工检测，AOI系统可以在较短的时间内检测出更多的缺陷，并且减少了人为错误的可能性。

此外，AOI系统还可以进行自动化操作，提高了生产线的效率和质量控制。

总之，AOI是一种利用光学设备和图像处理技术进行电子产品缺陷检测的自动化系统。

它的工作原理包括图像采集、图像处理、缺陷检测、结果分析和数据记录等步骤。

AOI工作原理

AOI工作原理一、概述AOI（Automated Optical Inspection）自动光学检测技术是一种基于光学原理的自动化检测方法，用于检测电子产品创造过程中的缺陷和错误。

该技术通过使用高分辨率的摄像机和图象处理算法，对电子产品的外观特征进行快速、精确的检测，以提高产品质量和生产效率。

二、工作原理AOI系统主要由光源、相机、图象处理系统和运动控制系统组成。

1. 光源光源是AOI系统的重要组成部份，它提供所需的照明条件。

常见的光源包括白光、红外光和紫外光。

光源的选择取决于被检测物体的特性和缺陷类型。

2. 相机相机用于捕捉被检测物体的图象。

高分辨率的相机能够提供更清晰的图象，从而提高检测的准确性。

相机通常与适当的镜头配合使用，以便捕捉不同距离和角度下的图象。

3. 图象处理系统图象处理系统是AOI的核心部份，它对相机捕获的图象进行处理和分析。

图象处理算法可以检测和识别不同类型的缺陷，如焊接问题、器件缺失、引脚偏移等。

常见的图象处理技术包括边缘检测、模板匹配、形状识别等。

4. 运动控制系统运动控制系统用于控制相机和被检测物体之间的相对运动。

它可以通过控制相机的位置和角度来获取不同视角的图象，从而全面检测被检测物体的表面特征。

运动控制系统通常由机电、传感器和控制器组成。

三、工作流程AOI系统的工作流程通常包括以下几个步骤：1. 准备工作在开始检测之前，需要对AOI系统进行适当的设置和校准。

这包括选择合适的光源和相机设置，调整焦距和暴光时间，以及校准图象处理算法，以确保系统能够准确地检测和识别缺陷。

2. 图象采集AOI系统通过相机捕获被检测物体的图象。

相机可以根据需要采集不同角度和距离下的图象，以获取更全面的信息。

图象采集过程中，光源提供适当的照明条件，以确保图象质量和对缺陷的可见性。

3. 图象处理采集到的图象被送入图象处理系统进行处理和分析。

图象处理算法会对图象进行预处理，如去噪、增强对照度等。

然后，算法会检测和识别图象中的缺陷，如焊接问题、器件缺失等。

AOIAXI原理及应用

AOIAXI原理及应用AOI (Automated Optical Inspection) 是自动光学检测的缩写，而AXI (Automated X-ray Inspection) 是自动X射线检测的缩写。

这两种技术都是在制造过程中用于检测印刷电路板 (PCB) 和其他电子元件的缺陷和故障。

AOI是一种使用光学系统和图像处理软件的自动化检测技术。

它通过扫描PCB的表面，利用高分辨率的相机和光源来检测不良的部件或组装问题。

AOI可以检测到诸如缺失的部件、偏离位置的元件、偏斜或倾斜的部件、不良的焊接、瓷裂缺陷等问题。

尤其对于表面贴装技术(SMT)的PCB 来说，AOI是一种非常有效的检测方法。

AOI使用的主要原理是，将PCB放置在扫描台上，并用高分辨率的相机和光源来拍摄PCB的图像。

然后，图像处理软件会分析图像并检测潜在的缺陷。

这些软件可以根据预设的规则和标准，进行自动分类和评估。

如果检测到缺陷，系统通常会标记出来，以供后续的修复或重新加工。

AOI 技术的应用非常广泛。

它可以应用于各种不同类型的 PCB 生产工艺，如表面贴装 (SMT)、插件 (TH) 和背板 (Backplane)。

由于 AOI 可以高速、高效地检测 PCB 的质量，因此在大批量 PCB 制造中得到了广泛应用。

不仅可以检测 PCB 的组装过程中的缺陷，还可以用于最终的PCB 检验和质量控制。

与 AOI 不同，AXI 是一种使用 X 射线技术来进行检测的方法。

AXI 主要用于检测 BGA (Ball Grid Array) 和其他底部焊接元件的连通性和焊接质量。

AXI 具有非常高的分辨率和穿透能力，可以检测到难以通过AOI 检测的问题，如焊点下的隐形缺陷、焊点缺失、冷焊、短路等。

AXI的工作原理是在PCB上使用X射线机床来产生X射线，并通过检测器来获取X射线信号。

由于不同材料对X射线具有不同的透射和吸收能力，通过对X射线信号的分析，可以检测PCB中的焊接问题。

aoi的工作原理

aoi的工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，是通过使用光学系统和图像处理算法来检测电子产品制造过程中的缺陷和错误。

AOI工作原理是通过光学系统采集电子产品表面的图像，然后使用图像处理算法对图像进行分析和处理，最后根据事先设定的检测标准来判断产品的质量。

AOI系统需要采集电子产品表面的图像。

在生产过程中，电子产品经过各种工艺步骤，如焊接、贴片等，会形成各种不同的表面特征。

AOI系统通过使用高分辨率的摄像机和适当的光源来采集电子产品表面的图像。

光源的选择和光源的位置对于图像的质量和分析的准确性非常重要。

AOI系统使用图像处理算法对采集到的图像进行分析和处理。

图像处理算法主要包括图像增强、特征提取和缺陷检测等步骤。

在图像增强阶段，主要对图像进行降噪、增强对比度等处理，以提高图像质量。

在特征提取阶段，主要通过计算图像的特征参数，如边缘、纹理等，来描述电子产品表面的特征。

在缺陷检测阶段，主要通过比较采集到的图像与事先设定的标准图像或模板图像，来判断电子产品是否存在缺陷。

AOI系统根据事先设定的检测标准来判断产品的质量。

在生产过程中，制定了一系列的检测标准，如焊接质量、元器件位置等。

AOI系统通过与事先设定的标准进行比较，来判断电子产品是否符合要求。

如果检测到缺陷或错误，AOI系统会进行报警或标记，以便后续的处理和修复。

AOI工作原理的核心是光学系统和图像处理算法的配合。

光学系统负责采集图像，而图像处理算法则负责对图像进行分析和处理。

这种配合使得AOI系统能够快速、准确地检测电子产品的质量，提高生产效率和产品质量。

AOI工作原理是通过光学系统和图像处理算法对电子产品表面图像进行采集、分析和处理，最后根据事先设定的检测标准来判断产品的质量。

AOI系统的应用可以大大提高电子产品制造过程中的质量控制效率和准确性，为生产企业带来更大的经济效益。

AOI概述及工作原理

AOI概述及工作原理AOI，全称为自动光学检测（Automated Optical Inspection），是一种通过光学设备对电子产品进行自动检测的技术。

它可以用于对电子产品的外观、元器件安装、焊接质量等进行高效、准确的检测，大大提高了生产效率和产品质量。

AOI的工作原理主要分为图像采集、图像处理和缺陷检测三个步骤。

首先，AOI系统需要进行图像采集，也就是通过摄像机、光源等设备获取待检测对象的图像。

通常，AOI系统会使用高分辨率的相机来捕捉产品的图像，光源则提供充足的照明，以确保图像的清晰度和准确性。

其次，AOI系统会对采集到的图像进行处理。

图像处理的主要目的是通过图像增强、滤波、对比度调整等方法，提高图像的质量，以便更好地进行缺陷检测。

在图像处理过程中，常用的技术包括灰度转换、边缘检测、直方图均衡化、尺寸测量、模板匹配等。

最后，AOI系统会进行缺陷检测。

缺陷检测的目的是检测产品中存在的缺陷，并将其标记出来。

缺陷检测主要依靠图像处理得到的结果进行分析和判断，常用的技术包括形状比较、颜色识别、位置检测等。

通过与预设的标准相比较，系统可以准确地识别出产品中存在的缺陷，并生成相关的报告。

总的来说，AOI是一种基于光学设备的自动检测技术，通过采集、处理和分析电子产品的图像，实现对产品质量的检测。

它在电子制造业中得到广泛的应用，可以检测不同类型的产品，如印刷电路板、元件组装、焊接质量等。

相比传统的人工检测方法，AOI具有高效、准确和稳定性强的优点，可以大大提高产品的生产效率和质量。

除了在电子制造业中的应用，AOI在其他领域也有一定的应用前景。

比如在医疗领域，AOI可以用于对医疗器械进行质量检测，确保患者的安全和健康。

在食品行业，AOI可以用于对食品的外观、安全性等方面进行检测，保证食品质量的安全。

综上所述，AOI是一种通过光学设备对电子产品进行自动检测的技术，其工作原理包括图像采集、图像处理和缺陷检测三个步骤。

AOI工作原理

AOI工作原理AOI（Automated Optical Inspection）工作原理AOI是一种自动光学检测技术，用于检测电子制造过程中的缺陷和错误。

它通过使用高分辨率摄像机和图像处理算法来检查印刷电路板（PCB）上的元件和焊接连接。

以下是AOI工作原理的详细描述：1. 原理概述：AOI系统使用光学镜头和摄像机来获取PCB的图像，然后通过图像处理和分析算法来检测和识别缺陷。

这些缺陷可以是焊接错误、元件位置错误、缺失或损坏的元件等。

2. 图像获取：AOI系统通过将PCB放置在检测台上，并使用多个光源照亮PCB来获取图像。

光源的选择取决于检测的需求，常见的光源包括LED和激光。

摄像机捕捉到的图像会传输到图像处理单元进行后续处理。

3. 图像处理：图像处理单元使用图像处理算法对捕捉到的图像进行处理。

这些算法包括边缘检测、颜色分析、形状匹配等。

通过这些算法，AOI系统可以检测出PCB上的元件、焊接连接和其他特征。

4. 缺陷检测：AOI系统根据预先设定的检测规则和标准来分析图像，并判断是否存在缺陷。

这些规则可以包括焊接连接的正确性、元件位置的准确性、元件的正确性等。

系统会将检测到的缺陷标记出来，并生成报告供后续处理使用。

5. 数据分析和记录：AOI系统可以将检测到的缺陷数据记录下来，并进行统计和分析。

这些数据可以用于优化生产过程、改进产品质量和提高生产效率。

6. 自动化和集成：AOI系统可以与其他制造设备进行自动化集成，例如与贴片机、印刷机等。

这样可以实现整个生产过程的自动化控制和数据交互，提高生产效率和质量。

总结：AOI工作原理是通过使用光学镜头和摄像机获取PCB图像，然后通过图像处理和分析算法来检测和识别缺陷。

它可以自动化地检查焊接连接、元件位置和其他特征的正确性，并生成报告供后续处理使用。

AOI系统的应用可以提高电子制造过程中的质量控制和生产效率。

AOI工作原理

AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子制造行业，用于检测印刷电路板（PCB）和表面贴装技术（SMT）的质量问题。

AOI系统通过使用高分辨率的摄像头和图像处理算法，能够快速准确地检测PCB上的缺陷，如焊接问题、元件位置偏移、短路等。

AOI工作原理主要包括以下几个步骤：1. 图像采集：AOI系统通过摄像头采集PCB的图像。

通常，摄像头会以固定的速率扫描整个PCB表面，获取高分辨率的图像。

2. 图像预处理：采集到的图像需要进行预处理，以提高后续的缺陷检测准确性。

预处理包括图像去噪、增强对比度、边缘检测等操作，以便更好地突出PCB上的缺陷。

3. 特征提取：在预处理后，系统会对图像进行特征提取。

特征可以是PCB上的线条、孔洞、元件等。

通过提取这些特征，系统可以更好地识别和分析PCB上的缺陷。

4. 缺陷检测：在特征提取后，AOI系统会对图像进行缺陷检测。

系统会与预先设定的标准进行比对，检测出PCB上的任何缺陷，如焊接不良、元件位置偏移、短路等。

检测算法通常基于图像处理和机器学习技术，能够快速准确地识别出缺陷。

5. 缺陷分类和报告：一旦缺陷被检测出来，系统会根据其类型对其进行分类，并生成相应的报告。

报告通常包括缺陷的位置、类型、大小等信息，以便操作员进行后续的修复工作。

AOI工作原理的关键在于图像处理和缺陷检测算法的准确性和稳定性。

图像处理技术可以提高图像质量和缺陷的可视性，而缺陷检测算法则可以准确地识别出各种类型的缺陷。

此外，AOI系统还需要具备高速、高精度的硬件设备，以确保在短时间内完成大量PCB的检测工作。

总结起来，AOI工作原理是通过采集、预处理、特征提取、缺陷检测和报告生成等步骤，利用图像处理和机器学习技术实现对PCB上缺陷的快速准确检测。

这种自动化光学检测技术在电子制造行业中发挥着重要作用，提高了生产效率和产品质量。

AOI工作原理

AOI工作原理AOI（Automated Optical Inspection，自动光学检测）是一种利用光学技术对印刷电路板（PCB）进行自动检测的技术。

它通过使用高分辨率的摄像头和图像处理算法，能够快速、准确地检测PCB上的缺陷和错误。

AOI工作原理主要分为以下几个步骤：1. 图像采集：AOI系统使用高分辨率的摄像头对PCB进行图像采集。

摄像头通常配备了适当的光源，以确保获取清晰的图像。

图像采集时需要考虑光照和角度等因素，以获得最佳的成像效果。

2. 图像处理：采集到的图像会经过一系列的图像处理算法，包括去噪、增强对比度、图像分割等。

这些算法有助于提取PCB上的关键特征，并减少干扰因素的影响。

3. 缺陷检测：在图像处理之后，AOI系统会对PCB上的各个元件进行缺陷检测。

这些缺陷包括焊接问题（如短路、虚焊、错位等）、元件缺失、元件偏移、印刷错误等。

系统会根据预先设定的规则和标准，对图像中的每个元件进行比对和分析，以确定是否存在缺陷。

4. 缺陷分类：一旦检测到缺陷，AOI系统会对其进行分类。

常见的分类包括严重程度、类型（如焊接问题、元件缺失等）和位置等。

这些信息有助于后续的修复和改进工作。

5. 报告生成：AOI系统会根据检测结果生成详细的报告。

报告中包括了检测到的缺陷、缺陷的位置、缺陷的类型和严重程度等信息。

这些报告可以帮助生产人员快速定位和解决问题，提高生产效率。

AOI工作原理的关键在于图像采集和图像处理。

优秀的AOI系统需要具备高分辨率的摄像头、先进的图像处理算法和可靠的检测规则。

同时，系统还应具备良好的用户界面，方便操作人员进行设置和分析。

AOI技术的应用已经广泛应用于电子制造业。

它可以大大提高PCB的生产效率和质量，减少人为错误和缺陷的发生。

通过自动化的检测和分析，AOI系统可以快速发现问题并及时进行修复，从而降低了生产成本和产品召回的风险。

总结起来，AOI工作原理是利用光学技术对PCB进行自动检测，通过图像采集、图像处理、缺陷检测、缺陷分类和报告生成等步骤，实现对PCB上缺陷和错误的快速、准确检测。

AOI原理及应用

AOI原理及应用AOI（Automated Optical Inspection）是一种自动光学检测技术，用于检测印刷电路板（PCB）上的缺陷和错误。

它结合了光学成像和图像处理技术，能够高效、准确地检测和识别PCB上的各种问题，如焊接问题、元件缺失、极性错误等。

以下是关于AOI原理及应用的详细介绍。

AOI系统基于光学成像，通过使用高分辨率的CCD相机和适当的照明系统，对PCB上的表面进行扫描。

然后，图像处理软件对获取的图像进行分析和比较，以识别任何缺陷或错误。

1.照明系统：AOI系统使用适当的照明系统来照亮待检测的区域。

常见的照明方式包括环形照明、底部照明和侧面照明。

不同的照明方式可以突出不同的特征和缺陷。

D相机：AOI系统使用高分辨率的CCD相机来获取PCB表面的图像。

CCD相机可以捕捉细微的细节，并将图像传输给图像处理软件进行分析。

3.图像处理软件：AOI系统的图像处理软件使用一系列算法和模型对获取的图像进行分析和比较。

它可以检测和识别各种类型的缺陷和错误，如焊接问题、元件缺失、极性错误等。

AOI应用：AOI技术广泛应用于电子制造行业，特别是在PCB生产和组装过程中。

以下是AOI的主要应用领域：1.错误检测：AOI系统可以检测焊接缺陷，如焊点冷焊、偏头、残留焊锡等。

它还可以检测元件是否正确放置，以及元件之间是否有短路或断路。

2.缺陷检测：AOI系统可以检测PCB表面的缺陷，如刮痕、裂纹、凹陷等。

它可以帮助生产厂商及时发现和修复这些缺陷，以提高产品质量。

3.元件识别：AOI系统可以识别和验证PCB上的元件，确保正确的元件放置和极性。

它可以识别元件的尺寸、形状和标识，以确保符合设计要求。

4.数据分析：AOI系统可以收集和分析PCB生产过程中的大量数据。

它可以帮助制造商分析生产线的效率和质量，并提供改进的建议。

AOI的优势：AOI技术相对于传统的目视检查具有以下优势：1.自动化：AOI系统可以自动进行检测和分析，大大提高了生产效率和准确性。

AOI工作原理

AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子制造行业的质量控制过程中。

AOI工作原理是利用光学系统和图像处理算法来检测电子产品的制造缺陷和质量问题。

一、光学系统AOI系统通常由光源、镜头、相机和图像处理软件组成。

光源用于照亮被测物体，常见的光源有LED光源和激光光源。

镜头用于聚焦光线，以获取清晰的图像。

相机用于捕捉被测物体的图像，并将其传输到图像处理软件进行分析和比对。

二、图像处理算法图像处理算法是AOI系统的核心部分，它通过对图像进行分析和比对，来检测电子产品的制造缺陷和质量问题。

常见的图像处理算法包括：1. 缺陷检测：通过分析图像中的亮度、颜色、形状等特征，来检测电子产品表面的缺陷，如焊接问题、短路、断路等。

2. 位置检测：通过比对图像中的元件位置和标准模板，来检测电子产品中元件的位置偏移、倾斜等问题。

3. 焊点检测：通过分析图像中的焊点形状和连接情况，来检测焊点的质量是否符合要求。

4. 标识检测：通过比对图像中的标识图案和标准模板，来检测电子产品上的标识是否正确、完整。

5. 异常检测：通过分析图像中的异常情况，如异物、污染等，来检测电子产品的外观是否符合要求。

三、工作流程AOI系统的工作流程通常包括以下几个步骤：1. 准备工作：设置AOI系统的参数和标准模板，以适应不同类型的电子产品检测需求。

2. 光学检测：将待检测的电子产品放置在AOI系统的工作台上，系统会自动对其进行光学检测，并捕捉图像。

3. 图像处理：将捕捉到的图像传输到图像处理软件中，进行缺陷检测、位置检测、焊点检测、标识检测、异常检测等分析和比对。

4. 结果判定：根据图像处理的结果，判定电子产品是否合格。

如果发现缺陷或质量问题，系统会进行报警或标记。

5. 数据记录：将检测结果和相关数据记录下来，以便后续分析和追溯。

四、优势和应用AOI工作原理具有以下优势：1. 高效性：AOI系统能够快速、准确地进行光学检测，大大提高了生产效率。

自动光学检测设备aoi原理

自动光学检测设备aoi原理
自动光学检测设备(AOI)，顾名思义，是一种用光学原理来检测和
识别生产线上电子元器件的设备。

它可以快速、高效地检测电子产品
中的质量问题，避免人工检测的瑕疵和误差，从而提高生产效率和产
品质量。

AOI的原理主要是利用光学成像技术对电子元器件进行检测，通过检测器的光源和成像系统来捕捉元器件表面的图像，并对图像进行处
理分析，以识别各种缺陷和不良质量。

在检测装置中，光源是非常重
要的组件。

现在广泛使用的是LED灯和激光二极管，它们可以提供稳
定的光源和适合的波长来帮助提高检测精度。

AOI设备可以检测电子元器件的表面缺陷、引脚方向、器件的位置、焊接情况等多项指标。

AOI的检测精度可以达到微米级，检测速度也很快，每分钟可以检测上千个元器件，其可靠性和精度越来越受到电子
制造业的青睐。

在实际应用中，AOI设备主要应用于SMT贴片、插件焊线、印刷电路板等生产领域。

AOI已经成为电子生产线上的重要质检工具之一，它不仅可以减少测试和检测成本，还可以提高产品质量和生产效率，为
电子行业带来更加可靠的产品。

总之，AOI作为一种高精度、高效的光学检测设备，已成为现代电子制造业的重要工具。

在未来，随着电子产品的不断升级和生产效率
的不断提高，AOI设备的应用前景将更加广阔，对于电子行业的发展也将起到更加积极的推动作用。

AOI工作原理

AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，用于检测电子创造过程中的缺陷和错误。

它通过使用光学设备和图象处理算法，对电子产品的外观和内部结构进行检测和分析。

以下是AOI工作原理的详细描述。

1. 光源AOI系统使用高亮度的光源来照亮待检测的电子产品。

光源通常是白色LED，可以提供均匀而稳定的光照条件。

2. 相机AOI系统配备了一组高分辨率的相机，用于捕捉待检测产品的图象。

这些相机通常是黑白相机，可以捕捉更多的细节和对照度。

3. 图象处理算法AOI系统使用先进的图象处理算法来分析和比较捕捉到的图象。

这些算法可以检测出电子产品上的各种缺陷，如焊接问题、元件缺失、极性错误等。

4. 图象比对AOI系统会将捕捉到的图象与预先设定的标准图象进行比对。

标准图象通常是一个“黄金样品”，即没有任何缺陷的样品。

通过比对，系统可以检测出任何与标准图象不一致的地方。

5. 缺陷检测AOI系统会根据图象比对的结果，识别出电子产品上的各种缺陷。

这些缺陷可能包括焊接不良、元件错位、短路、开路等。

系统会根据预先设定的规则和参数来判断缺陷的类型和严重程度。

6. 缺陷分类AOI系统会将检测到的缺陷进行分类和标记。

通常，缺陷会被分为严重和轻微两类。

严重的缺陷可能会导致产品的性能下降或者彻底失效，而轻微的缺陷则可能只是对外观造成影响。

7. 报告生成AOI系统会生成一份详细的检测报告，列出所有检测到的缺陷和其位置。

报告可以以图象、表格或者文本的形式呈现，以便操作员和质量控制人员进行分析和处理。

8. 异常处理一旦检测到缺陷，AOI系统会触发警报，通知操作员进行异常处理。

操作员可以根据报告中提供的信息，对缺陷进行修复或者调整。

9. 数据分析AOI系统会将检测到的数据记录下来，以便后续的数据分析和统计。

这些数据可以用于评估生产过程的稳定性和质量水平，并指导改进措施的制定。

总结：AOI工作原理是通过使用光源、相机、图象处理算法和比对技术，对电子产品进行自动光学检测。

AOI工作原理

AOI工作原理AOI（Automated Optical Inspection）工作原理1. 概述AOI是一种自动光学检测技术，用于检查印刷电路板（PCB）上的组件安装和焊接质量。

它通过图像处理和模式识别算法来检测缺陷，替代了传统的人工目视检查，提高了检测效率和准确性。

2. AOI系统组成一个典型的AOI系统由以下几个主要组成部分构成：a. 摄像头：用于捕捉PCB上的图像。

b. 光源：提供均匀的照明，以确保图像的清晰度和准确性。

c. 图像处理软件：用于分析和处理图像，检测缺陷。

d. 运动控制系统：用于控制摄像头在PCB上的移动，以获取全面的图像。

e. 数据库：用于存储和管理检测结果和统计数据。

3. AOI工作流程a. 准备工作：将待检测的PCB放置在检测台上，并将其固定。

b. 图像采集：摄像头沿着预定的路径移动，同时捕捉PCB的图像。

光源提供均匀的照明，确保图像的质量。

c. 图像处理：采集到的图像被传输到图像处理软件中进行处理。

首先，图像会经过预处理，如去噪、增强对比度等。

然后，通过模式识别算法，检测PCB上的组件和焊接质量。

d. 缺陷检测：图像处理软件会根据预设的检测规则和标准，检测PCB上的缺陷，如缺失、错位、偏斜、焊接不良等。

同时，它还可以检测器件的极性、标识等信息。

e. 结果分析和分类：检测结果被分析并分类为合格或不合格。

合格的PCB可以继续生产流程，而不合格的PCB需要进行修复或返工。

f. 数据存储和统计：检测结果和统计数据被存储在数据库中，以供后续分析和追溯。

4. AOI技术特点a. 高效性：AOI系统能够在短时间内检测大量PCB，大大提高了生产效率。

b. 高精度：图像处理算法和模式识别技术能够准确地检测出微小的缺陷，提高了检测的准确性。

c. 可靠性：AOI系统可以持续工作，不受疲劳和主观因素的影响，确保检测结果的一致性和可靠性。

d. 可编程性：AOI系统可以根据不同的检测需求和标准进行编程和配置，灵活适应不同的生产环境。

LENS检验作业指导书

LENS检验作业指导书引言概述：LENS（Laser Edge Navigation System）是一种常用于检验光学元件表面缺陷的高精度检测系统。

本文旨在提供一份详细的LENS检验作业指导书，以匡助操作人员正确使用该系统进行检验工作。

本指导书将分为五个部份，分别介绍LENS检验的准备工作、系统操作、数据分析、常见问题及解决方案以及安全注意事项。

一、准备工作：1.1 确认检验目标：在进行LENS检验之前，首先需要明确检验的目标是什么。

例如，是检测光学元件表面的缺陷、测量元件的形状等。

1.2 准备检验环境：确保检验环境满足要求，包括光线、温度、湿度等因素。

这对于保证检验结果的准确性至关重要。

1.3 准备检验样品：选择合适的样品进行检验，并确保其表面干净、平整，以避免对检测结果产生干扰。

二、系统操作：2.1 启动系统：按照操作手册上的说明启动LENS检验系统，并确保系统正常运行。

2.2 校准系统：根据操作手册上的指引，进行系统的校准工作，以保证检验结果的准确性。

2.3 设置检验参数：根据检验目标设置合适的检验参数，包括激光功率、扫描速度、扫描范围等。

三、数据分析：3.1 获取检验数据：使用LENS检验系统进行扫描，并获取检验数据。

这些数据可以是图象、曲线等形式。

3.2 数据处理：将获取的数据导入数据处理软件，进行进一步的分析和处理。

可以使用图象处理算法、统计分析方法等进行数据处理。

3.3 结果评估：根据数据分析的结果，对检验目标进行评估。

根据设定的标准，判断是否符合要求，并记录评估结果。

四、常见问题及解决方案：4.1 检测结果不许确：可能是由于系统校准不许确导致的。

可以重新进行系统校准，或者检查样品的准备工作是否符合要求。

4.2 数据处理难点：对于复杂的数据处理问题，可以寻求专业人士的匡助，或者参考相关的文献和资料。

4.3 系统故障：如果LENS检验系统浮现故障，及时联系维修人员进行修复，以确保系统的正常运行。

AOI工作原理

AOI工作原理一、概述AOI（Automated Optical Inspection，自动光学检测）是一种利用光学技术对电子元器件进行自动检测的方法。

它通过高分辨率的摄像头和图像处理算法，对电子产品的外观、焊点、元器件位置等进行快速、准确的检测，以实现对产品质量的控制。

二、工作原理1. 图像采集AOI系统首先通过高分辨率的摄像头对待检测的电子产品进行图像采集。

摄像头通常采用彩色CCD或CMOS传感器，具有较高的分辨率和灵敏度，能够捕捉到细微的细节。

2. 图像处理采集到的图像会经过一系列的图像处理算法，对图像进行增强、滤波、边缘检测等操作，以提高图像质量和准确度。

图像处理算法通常包括灰度变换、二值化、形态学处理等步骤，以便更好地区分不同的特征。

3. 特征提取经过图像处理后，AOI系统会提取出待检测电子产品上的各种特征，如焊点、元器件位置、外观缺陷等。

特征提取通常采用模板匹配、边缘检测、形状识别等方法，以准确地定位和识别目标特征。

4. 缺陷检测AOI系统会根据预设的检测标准和规则，对提取出的特征进行缺陷检测。

检测标准可以包括焊点质量、元器件位置偏移、外观缺陷等方面。

系统会对每个特征进行比对和分析，判断是否符合标准要求，并生成相应的检测结果。

5. 判定与分类根据缺陷检测的结果，AOI系统会对待检测的电子产品进行判定和分类。

根据不同的缺陷类型和严重程度，系统可以将产品分为合格品和不合格品，或根据缺陷的具体情况进行进一步的分类。

6. 数据分析与报告生成AOI系统会将检测结果进行数据分析和统计，生成相应的报告。

报告通常包括产品的合格率、不良率、各种缺陷的数量和比例等信息，以便生产管理人员进行质量控制和改进。

三、优势与应用1. 高效性：AOI系统能够快速地对电子产品进行检测，大大提高了生产效率和质量控制的准确性。

2. 自动化：AOI系统可以实现对电子产品的全自动检测，减少了人工操作的依赖和错误。

3. 高精度：AOI系统具有高分辨率和精确的图像处理算法，能够准确地检测出微小的缺陷和不良现象。

AOI检测原理及应用

AOI检测原理及应用AOI（Automated Optical Inspection）是自动光学检测的缩写，是一种利用光学和图像处理的技术来检测电子元件和印刷电路板（PCB）上的缺陷和错误的方法。

AOI检测主要通过自动扫描电子元件表面或印刷电路板上的图像，使用图像处理算法进行分析，识别和定位缺陷和错误。

AOI检测可以有效提高生产效率，减少损失和人力成本。

1.图像采集：AOI系统使用高分辨率的摄像头或光学传感器来捕获电子元件表面或PCB的图像。

图像采集可以在不同的角度和光源条件下进行，以获取更全面和准确的信息。

2.图像预处理：采集到的图像可能会包含噪声和干扰，需要进行预处理来提高图像质量和准确性。

预处理步骤可能包括图像平滑、灰度校正、对比度增强等。

3.特征提取：AOI系统对预处理后的图像进行特征提取，以获取关键的信息。

特征可以包括元件的形状、大小、颜色等。

特征提取可以使用边缘检测、阈值分割、形态学操作等图像处理算法。

4.缺陷检测：通过比较采集到的图像和预先定义的模板或标准，AOI系统可以检测出图像中的缺陷。

常见的缺陷包括焊点问题、元件位置偏移、元件短路、开路等。

缺陷检测可以使用模板匹配、模式识别、机器学习等方法。

5.结果分析和判定：AOI系统根据检测的结果对电子元件或PCB进行分类和判定。

系统可以根据预先设定的标准来判断是否合格。

合格的产品可以继续流程，不合格的产品可以进行修复或剔除。

1.检测焊点问题：AOI可以检测焊接过程中产生的问题，例如焊点冷焊、孔洞、过度焊接等。

通过检测可以提早发现问题，避免不合格品流入市场。

2.元件定位和正确性检测：AOI可以对电子元件的位置和方向进行检测，以确保元件正确安装。

也可以检测元件的正确极性和标识。

3.表面质量检测：AOI可以检测PCB表面和电子元件表面的划痕、污渍、裂纹、氧化等质量问题，确保产品外观和质量。

4.裸板缺陷检测：AOI可以在印刷电路板制造过程中检测裸板上的缺陷，例如未镀金、锡膏偏差、短路等。

aoi自动光学检测原理

aoi自动光学检测原理AOI自动光学检测原理1. 引言AOI（Automatic Optical Inspection）是一种通过使用光学技术和图像处理算法来检测电子产品表面缺陷的自动化检测方法。

它能够快速且准确地检测出电子元器件焊接、印刷电路板（PCB）等表面的异常情况，提高生产效率和产品质量。

本文将详细介绍AOI自动光学检测的相关原理。

2. AOI原理概述AOI的原理基于光学显微镜和图像处理技术。

它通过光源照射待检测的物体表面，并使用一台高分辨率的摄像机捕捉表面图像。

然后，利用图像处理算法，将图像与预设的标准进行比对，从而检测出任何与标准不符的缺陷。

3. AOI检测流程AOI检测过程可分为以下几个步骤：•图像采集：将待检测的电子产品放置在检测工作台上，通过光源照射产生反射或透射光，并使用摄像机采集表面图像。

•图像预处理：对采集到的图像进行预处理，如去噪、增强对比度等操作，以提高后续的图像处理效果。

•特征提取：利用图像处理技术，提取图像中感兴趣的特征，如焊点、元器件等。

•特征匹配：将提取的特征与标准模板进行匹配，判断是否存在缺陷。

通常采用模板匹配、边缘检测等方法进行特征匹配。

•缺陷识别：根据特征匹配的结果，判断是否存在缺陷，如焊点未连接、元器件缺失等。

•结果输出：将检测结果以报表、图像或其他形式输出，以供操作人员进行分析和判断。

4. AOI原理详解光源照射在AOI检测过程中，所使用的光源通常是白光源，用于照亮被检测物体的表面。

光源的选择要考虑到所检测物体的性质和要检测的缺陷类型。

摄像机采集摄像机是AOI系统中最关键的部件之一。

它负责将被光源照亮的物体表面图像捕捉下来，并通过适当的接口传输给计算机进行图像处理。

图像处理图像处理是AOI检测的核心技术之一。

它通过一系列的图像处理算法对捕捉到的图像进行处理，提取出感兴趣的特征，如焊点、元器件的位置等。

特征匹配特征匹配是将提取出的特征与预设的标准进行比对的过程。

AOI检测原理及应用学习资料

AOI检测原理及应用学习资料AOI（Automated Optical Inspection）即自动光学检测，是一种利用光学原理和图像处理技术进行电子元件或产品缺陷检测的技术。

它可以在生产线上快速、准确地检测出电子元件或产品的表面缺陷，如焊接问题、器件缺失、器件偏移等，可以大大提高产品的质量和生产效率。

以下是关于AOI检测原理及应用的学习资料。

一、AOI检测原理1.光源2.相机AOI系统中使用的相机可以是彩色相机或黑白相机。

彩色相机可以提供更丰富的颜色信息，而黑白相机可以提供更高的分辨率和对比度。

3.图像采集AOI系统通过相机采集图像，并将图像传输到图像处理单元进行处理。

采集到的图像需要保证清晰度和准确度，以便后续的图像处理和分析。

4.图像处理AOI系统通过图像处理技术对采集到的图像进行处理。

主要包括图像增强、噪声滤除、边缘检测、特征提取等操作，以提取出有用的特征信息，并对图像进行分析和判断。

5.缺陷检测AOI系统通过对特定的缺陷进行特征提取和分析，可以快速、准确地检测出电子元件或产品上的表面缺陷，如焊接问题、器件缺失、器件偏移等。

二、AOI检测应用1.电子制造业AOI技术在电子制造业中广泛应用于PCB（Printed Circuit Board）的检测。

它可以在生产线上实时检测PCB上的焊接问题、器件缺失、器件偏移等缺陷，提高产品质量和生产效率。

2.表面质量检测AOI技术还可以用于表面质量检测。

例如，在塑料制品加工过程中，可以使用AOI系统检测表面的划痕、气泡、凹陷等缺陷，以提高产品的质量和外观。

3.医药制造业AOI技术在医药制造业中也有广泛的应用。

例如，在药片制造过程中，可以使用AOI系统检测药片的外观缺陷和不良的切割，以确保产品的质量和安全性。

4.其他应用除了以上应用外，AOI技术还可以应用于其他领域，如汽车制造业、半导体制造业、金属加工等。

它可以帮助生产企业提高产品质量、降低生产成本，从而提高企业的竞争力。
