酒店弱电工程综合布线施工规范
弱电工程综合布线施工规范
综合布线施工规范一、强电电路部分：1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地－14m，距门框15cm －20cm。
①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。
3、配线线径选择：平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的－2倍。
4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm 的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。

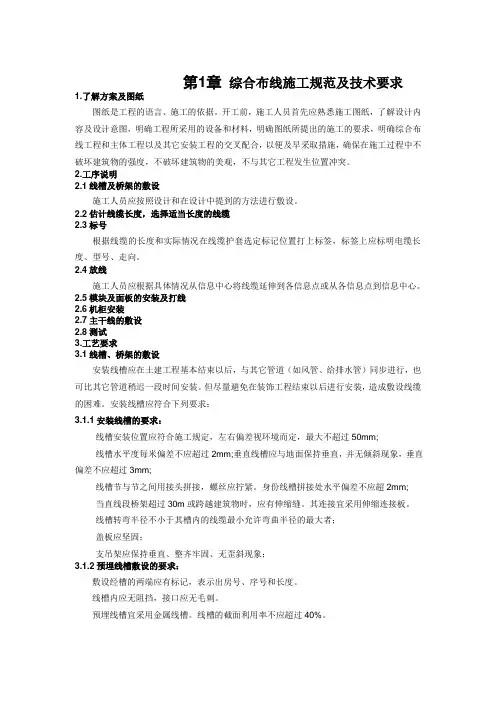

综合布线施工规范及技术要求
第1章综合布线施工规范及技术要求1.了解方案及图纸图纸是工程的语言、施工的依据。
开工前，施工人员首先应熟悉施工图纸，了解设计内容及设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工的要求，明确综合布线工程和主体工程以及其它安装工程的交叉配合，以便及早采取措施，确保在施工过程中不破坏建筑物的强度，不破坏建筑物的美观，不与其它工程发生位置冲突。
2.工序说明2.1线槽及桥架的敷设施工人员应按照设计和在设计中提到的方法进行敷设。
2.2估计线缆长度，选择适当长度的线缆2.3标号根据线缆的长度和实际情况在线缆护套选定标记位置打上标签，标签上应标明电缆长度、型号、走向。
2.4放线施工人员应根据具体情况从信息中心将线缆延伸到各信息点或从各信息点到信息中心。
2.5模块及面板的安装及打线2.6机柜安装2.7主干线的敷设2.8测试3.工艺要求3.1线槽、桥架的敷设安装线槽应在土建工程基本结束以后，与其它管道（如风管、给排水管）同步进行，也可比其它管道稍迟一段时间安装。
但尽量避免在装饰工程结束以后进行安装，造成敷设线缆的困难。
安装线槽应符合下列要求：3.1.1安装线槽的要求：线槽安装位置应符合施工规定，左右偏差视环境而定，最大不超过50mm;线槽水平度每米偏差不应超过2mm;垂直线槽应与地面保持垂直，并无倾斜现象，垂直偏差不应超过3mm;线槽节与节之间用接头拼接，螺丝应拧紧。
身份线槽拼接处水平偏差不应超2mm;当直线段桥架超过30m或跨越建筑物时，应有伸缩缝。
其连接宜采用伸缩连接板。
线槽转弯半径不小于其槽内的线缆最小允许弯曲半径的最大者；盖板应坚固；支吊架应保持垂直、整齐牢固、无歪斜现象；3.1.2预埋线槽敷设的要求：敷设经槽的两端应有标记，表示出房号、序号和长度。
线槽内应无阻挡，接口应无毛刺。
预埋线槽宜采用金属线槽。
线槽的截面利用率不应超过40%。
光缆与电缆同槽敷设时，应在暗槽内预置塑料子管，将光缆敷设在子管内使光缆和电缆分开布放。
弱电系统综合布线施工规范
弱电系统综合布线施工规范中国农业银VMNS中心监控机房自身安防系统的布线说明：1、VMNS中心监控机房内所有自身安防系统布线的管路全部采用金属管材和金属线槽。
A、机房内金属线槽敷设要求：要在机房机柜所在位置的静电地板下敷设2条标准长度的金属线槽，同时要从机柜位置敷设金属线槽到操作台下的静电地板下。
B、机房内金属管材敷设的要求：金属管材在墙面上敷设时全部预埋暗管。
管与管之间要用直通连接好，不得露线。
管的尽头露出的信号线要套上金属软管加以保护。
C、机房自身安防系统点位及路由己在图纸上标注清楚，具体要求按图施工。
D、所有线路敷设至机柜静电地板下时，再预留2米的线长。
2、预留孔洞和预埋管线与土建工程的配合在土建基础施工中，应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。
预埋金属线槽、过线盒子、接线盒等表面应均匀、完整，不得变形、损坏。
3、线槽架的安装施工，在土建工程基本结束以后，与其他管道的安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。
4、管线施工与装饰工程的配合配线和穿线工作，在土建工程完全结束以后，与装饰工程同步进行，进度安排应避免装饰工程结束以后，造成穿线敷设的困难。
5、各控制室布置与装饰工程的配合各控制室的装饰应与整体的装饰工程同步，弱电系统设备的定位、安装、接线端连接，应在装饰工程基本结束时开始。
中国农业银VMNS中心监控机房电气线路敷设1、一般规定A、线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。
B、线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施。
C、当线路周围温度超过65℃时，采取隔热措施；位处有可能引起火灾的火源场所时，加防火措施。
D、线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。
E、线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。
综合布线施工规范标准
综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接.总线槽要求宽度与高度的比例为3：1,在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径.根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能.在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉,日久之后会使双绞线的绞合发生一定程度的改变,这种改变对传输语音的三类线来说影响不是太大,但对需要传输高速数据的超五类线，这个问题是不能被忽略的,因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
双绞线的固定时的力的大小是应该受到重视的一种技巧,如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能.2、缆线的敷设和保护方式检验1）缆线般应按下列要求敷设:缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤.缆线两端应贴有标签,应标明编号，标签书写应清晰，端正和正确.标签应选用不易损坏的材料.缆线终接后，应有余量。
交接间、设备间对绞电缆预留长度宜为0。
5~1.0m，工作区为10~30mm;光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度.2）缆线的弯曲半径应符合下列规定：（1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍;（2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6～10倍；（3)主干对绞电缆的弯曲半径应至少为电缆外径的10倍;（4）光缆的弯曲半径应至少为光缆外径的15倍。
综合布线施工规范与工艺
•综合布线施工规范与工艺（合用于强电与弱电改造）一、一般规定1 、本章合用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。
7 、直线管的管径运用率应为50%~60% ，弯管的管径运用率应为40%~50% 。
8 、所布线路上存在局部干扰源，且不能满足最小净距离规定期，应采用钢管。
9 、暗管直线敷设长度超过30 米时，中间应加装过线盒。
10、暗管必须弯曲敷设时，其路由长度应≤15 米，且该段内不得有S 弯。
连续弯曲超过2 次时，应加装过线盒。
所有转弯处均用弯管器完毕，为标准的转弯半径。
不得采用国家明令严禁的三通四通等。
11、暗管弯曲半径不得小于该管外径的6~10 倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交*距离不应小于100mm 。
15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16、暗盒均应当加装螺接以保护线路。
二、重要材料质量规定1、电器、电料的规格、型号应符合设计规定及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准2 ×0.3 平方毫米线③围绕音响线：标准100-300 芯无氧铜④视频线：标准AV 影音共享线⑤网络线：超五类UTP 双绞线⑥有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

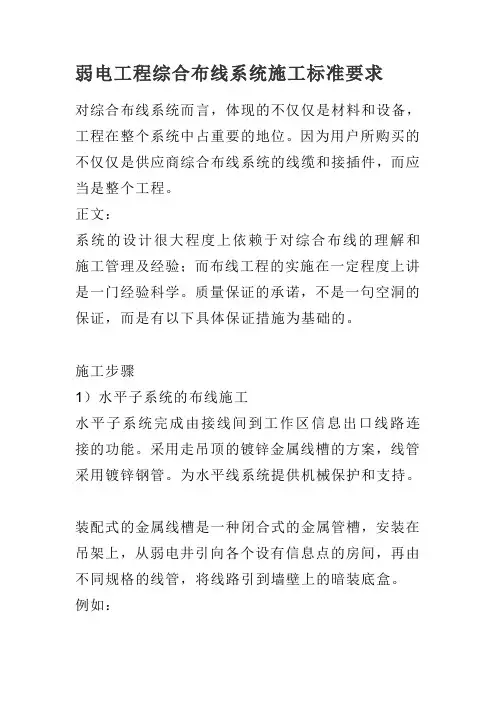

弱电工程综合布线系统施工标准要求
弱电工程综合布线系统施工标准要求对综合布线系统而言，体现的不仅仅是材料和设备，工程在整个系统中占重要的地位。
因为用户所购买的不仅仅是供应商综合布线系统的线缆和接插件，而应当是整个工程。
正文：系统的设计很大程度上依赖于对综合布线的理解和施工管理及经验；而布线工程的实施在一定程度上讲是一门经验科学。
质量保证的承诺，不是一句空洞的保证，而是有以下具体保证措施为基础的。
施工步骤1）水平子系统的布线施工水平子系统完成由接线间到工作区信息出口线路连接的功能。
采用走吊顶的镀锌金属线槽的方案，线管采用镀锌钢管。
为水平线系统提供机械保护和支持。
装配式的金属线槽是一种闭合式的金属管槽，安装在吊架上，从弱电井引向各个设有信息点的房间，再由不同规格的线管，将线路引到墙壁上的暗装底盒。
例如：（弱电线缆的成品保护）综合布线系统的布线是星形的，水平线缆量较大，所以，线槽容量的计算是很重要的，按照标准的线槽设计方法，应根据水平线缆的外径来确定线槽的容量。
可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线缆线路由的弯转自如。
如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊架上的线缆出线口处，待具体位置确定后，再引到各信息出口。
由于铺设水平线缆之前先得铺设线管，在铺设时因当注意不能有连续的两个90度的拐角，若实际情况限制则需加过线盒。
2）垂直干线子系统的布线施工本方案的垂直干线子系统，是由一连串通过开好垂直对准孔组成的，它的走线设计分为两部分。
干线的垂直部分垂直部分的作用是提供弱电井内垂直干缆的通道。
这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔，电缆井的位置设在靠近支电缆的墙壁附近，但又不妨碍端接配线架的地方。
在预留有电缆井一侧的墙面上，还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面，用于固定和承重，如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。
综合布线施工工艺(规范标准)
综合布线系统安装施工工艺标准料管暗敷设要求：3.3.1.1暗敷管宜采用金属管或阻燃型硬质（PVC）塑料管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径宜为15～25mm。
直线布管30m处应设置拉线盒或接线箱。
3.3.1.2暗配管制转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。
在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。
3.3.1.3暗配管转弯的弯曲半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。
3.3.2金属线槽地面暗敷设要求：3.3.2.1在建筑物中预埋线槽，可根据其尺寸不同，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。
3.3.2.2线槽直埋长度超过6m或在线槽路由交叉、转弯时，宜设置拉线盒，以便于布放缆线和维修。
3.3.2.3拉线盒应能开启，并与地面齐平，盒盖处应采取防水措施。
3.3.2.4线槽宜采用金属管引入分线盒内。
预埋金属线槽见图3.3.2.4所示。
有关地面金属线槽安装施工工艺请按有关章节要求施工。
图3.3.2.4预埋金属线槽示意图3.3.3格形楼板下暗敷设格形线槽和沟槽要求：3.3.3.1格形线槽与沟槽构成请见图3.3.3.1所示。
图3.3.3.1格形线槽与沟槽构成示意图3.3.3.2沟槽和格形线槽必须沟通。
3.3.3.3沟槽盖板可开启，并与地面平齐，盖板和信息插座出口处应采取防水措施。
3.3.3.4桥架敷设要求：3.3.4.1桥架水平敷设时，吊（支）架间距一般为1.5m～3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
3.3.4.2桥架及槽道水平度每米偏差不应超过50mm。
3.3.4.3桥架及槽道水平度过每米偏差不应超过2mm。
3.3.4.4垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。
3.3.4.5两槽道拼接处水平度偏差不应超过2mm。
3.3.4.6吊（支）架安装应保持垂直平整，排列整齐，固定牢固，无歪斜现象。
弱电工程综合布线施工规范
弱电工程综合布线施工规范集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#综合布线施工规范一、强电电路部分：1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地－14m，距门框15cm－20cm。
①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。
3、配线线径选择：平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的－2倍。
4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
大酒店强弱电施工规范
强弱电材料施工说明
1、线材部分
强电线材：灯具使用ZRBV2.5平方线材，插座使用ZRBV4平方线材，强电箱主线使用ZRBV6平方线材（主线由客房强电箱到楼层强电井）；
弱电线材：房间内所有控制面板使用超五类非屏蔽网线：电视使用75-5电视线；
电话使用4芯电话线：书桌位置使用6类非屏蔽网线；
2、布线部分
房间内弱电线严禁与强电线共用同一线管或线槽：
房间内书桌位置网线由弱电井引至，网线中间不可端接延长；
大床房及双床房内电视线由弱电井引至，套房内电视线在进门口检修口处使用分配器连接，由分配器引至弱电井：
房间内所有电话点位在进门口检修口处使用接线盒汇聚，由接线盒引至弱电井；
房间内所有灯具及插座用线分别为相线、零线、地线；
房间内所有控制面板需.一根超五类网线引至房间内弱电箱：
房间内空调控制线引至房间内弱电箱；
房间内所有灯具及受控插座的相线引至房间内弱电箱：零线及电线引至房间内强电箱；
3、布管部分
房间进门口检修口上方不允许有任何线管经过；
房间内面板使用联体底盒；
弱电线材甲方提供，乙方负责安装。
河南豫达电力集团有限公司豫达未来大酒店
2016年4月10日。
综合布线弱电工程施工
综合布线弱电工程施工一、弱电工程概念及分类弱电工程是指在建筑物内部进行的针对弱电信号的工程，主要包括了通信、数据、安防、电视、广播音响等系统的设计、施工、调试、维护等工程。
它是建筑物基础设施的重要组成部分，是现代建筑智能化、信息化的重要保障。
弱电工程的分类主要包括：信息网络系统工程、安防监控系统工程、通信系统工程、多媒体广播音响工程等。
二、弱电工程施工前的准备工作1. 工程前期准备在进行弱电工程施工前，需要对工程进行充分的前期准备工作。
包括但不限于：（1）对工程现场进行勘察，了解建筑结构及各种管线走向；（2）根据设计方案，制定详细的施工方案，并确定施工进度和工期安排；（3）准备施工所需的材料、设备和人员，确保施工所需一切准备就绪。
2. 弱电工程设计文件的审查在进行弱电工程施工前，需要对设计文件进行认真审查，确保设计文件的合理性和可行性，并与设计单位进行充分的沟通，解决施工过程中可能出现的问题。
3. 施工方案的制定根据设计方案，施工方案需要明确工程的施工流程、施工责任、施工进度、安全措施等内容，并制定施工图纸和技术要求。
4. 施工人员的培训施工人员需要根据施工要求进行培训，包括但不限于弱电系统的基本知识、操作技能、安全防护等方面，以保证施工人员的技术水平和安全意识。
5. 施工环境的准备对施工现场进行清理、整顿及标识，划定施工区域和通道，确保施工环境符合施工要求。
三、弱电工程施工的具体步骤1. 施工前期准备（1）确认施工区域的管线分布和走向，确定施工通道。
（2）核对施工材料和设备，确保符合要求，并进行验收。
（3）派遣专业人员进行现场测量，确定弱电设备的安装位置及走向。
2. 弱电管线的施工（1）进行弱电管线的预埋及敷设工作，根据设计要求进行管线走向的调整。
（2）管线敷设完毕后，进行管线质量检查，确保管线的质量符合设计要求。
3. 弱电设备的安装（1）根据设计要求，对弱电设备进行安装，包括但不限于终端设备的安装、配线、连接等工作。
某酒店弱电系统工程施工方案 - 副本
某酒店弱电系统工程施工方案 - 副本
一、项目背景
某酒店位于市中心繁华地段，计划进行弱电系统工程施工，以提升酒店的信息
化管理和客户体验。
本文将介绍该酒店弱电系统工程施工方案。
二、工程内容
1.安防监控系统：
–安装监控摄像头覆盖酒店各个区域，包括入口、大厅、楼梯等关键区域。
–部署监控录像系统，以确保监控画面的存储与管理。
–配备监控中心，由专人监控整个系统，并实时处理异常情况。
2.门禁系统：
–安装门禁控制器在入口处，限制非员工人员的进出。
–发放员工门禁卡，实现员工刷卡进出记录和门禁管理。
3.信息发布系统：
–配置信息发布终端，展示重要信息、活动通知等内容，提高客户服务质量。
4.通讯系统：
–部署电话系统，便于内部员工间通讯。
–部署宽带网络，支持酒店客房上网服务。
三、施工方案
1.施工准备：
–调查酒店结构和布线情况，制定详细的施工方案。
–确保施工期间不影响酒店正常运营，合理安排工作时间。
2.施工流程：
–按照设计方案布置设备位置，完成电路连接。
–调试各系统设备，确保运行正常。
–进行系统整体测试，并培训相关人员使用操作。
3.施工验收：
–由专业验收人员对整个弱电系统进行验收，确认符合设计要求。
–验收合格后，正式交付使用，并提供售后服务支持。
四、总结
通过对某酒店弱电系统工程施工方案的详细介绍，使得酒店管理方和工程施工人员能够充分了解项目内容和流程，确保工程顺利完成并达到预期效果。
希望本文提供的方案能够为该酒店的弱电系统改造工程提供参考和指导。
星级酒店弱电系统设计要求
酒店弱电系统设计要求1、综合布线系统：该系统要求采用千兆以太网技术，实现千兆到楼层，百兆到桌面的带宽。
系统应能支持语音、数据、图象、监控等系统中信号传输的要求。
干线部分采用光纤及铜缆的组合形式，水平部分全部采用超5类UTP线缆。
点位分布要满足每一个工作区不少于两个信息插座，每个信息插座均有独立的水平配线电缆（4对双绞电缆）引至楼层配线架。
酒店各具体场所信息点的基本要求如下：◊每间客房预设语音信息点3个（办公桌、床头柜、卫生间），数字信息点2个（办公桌、电视机柜），套房配置另行增加。
◊各会议室、宴会厅、餐厅预设语音、数字信息点各一个，餐厅领位台设语音信息点一个。
◊酒店管理各部门办公室按办公桌数量设置语音信息点，部分需增设数字信息点。
◊酒店前厅接待台（接待、收银、行李、大堂经理）分别设置语音、数字信息点。
综合布线垂直和水平的交接间设在每层弱电机房内。
总配线架设在电话交换机房，以便统一管理。
在信息点的布点设计上，要具有一定的灵活性和扩展余地，充分考虑日后发展的综合因素，作相应的预留。
2、酒店程控电话交换机系统：所有的电话语音信息点由综合布线系统一布线到位，其他设计配置要求如下：交换机总门数；程控交换机的总门数不小于酒店客房数的2倍，大型综合性酒店交换机总门数需达到客房数的3倍。
中继线数；中继线的配置应为程控交换机总门数的10%—15%。
智能话务台数；智能话务台的配置为：一台话务台支持300—400门以下；二台话务台支持700—800门以下；900门以上需配置三台话务台。
其他配置；程控交换机必须配置以下接口:自动计费系统、自动叫醒服务、语音信箱、客房酒吧计费传输、房态更新显示等。
3、有线/卫星电视接收系统：酒店为经营需要须设有线/卫星电视接收系统，整个电视接收网络系统均采用862MHz双向有线电视传输标准设计，所有器件均支持双向传输。
电视信号由当地有线电视台引入及卫星接收器接收，经信号混频后采用邻频传输方式送到各个电视用户终端，各终端的信号电平在70±5dB。
综合布线施工规范
综合布线施工规范综合布线施工规范是指在建筑物内进行综合布线工程时，需要按照一定的规范和标准进行施工，以确保布线系统的正常运行和安全可靠。
下面是一份综合布线施工规范的示例，供参考：一、总则1.1 施工单位应具备相关从业资质，并负责组织和实施综合布线工程的施工。
1.2 施工单位要严格按照设计图纸和相关技术规范进行施工，保证施工质量和安全。
1.3 施工过程中要注意保护现场设备和结构，减少对现有建筑和设备的损坏。
二、施工前准备2.1 施工前应对设计图纸进行认真研究，了解综合布线系统的整体结构和施工要求。
2.2 施工前应进行现场勘测，了解各种管线的走向和敷设条件，制定合理的施工方案。
2.3 施工前应检查施工设备和器材的完好性和安全性，确保能满足施工的需求。
三、施工过程3.1 综合布线设备的布线应符合现行国家和行业标准，走线要求整齐、美观，并与建筑物的结构相协调。
3.2 管线敷设要遵守施工图纸要求和相应的技术规范，确保各种管线的弯曲半径和敷设间距符合标准要求。
3.3 管线敷设时要注意避开强电设备、高频电器、热源和电磁干扰等，以免造成信号干扰或设备故障。
3.4 管线和电缆的固定和支架应牢固可靠，不得影响建筑的结构安全和设备的正常运行。
3.5 所有接头和连接部位应采用合适的接头和连接器，并进行良好的连接，以避免因接触不良而造成的信号损失或设备故障。
3.6 施工过程中要注意施工现场的整洁和安全，及时清理施工垃圾和可燃材料，定期检查施工设备的安全性能。
四、施工验收4.1 施工完成后，施工单位应对综合布线系统进行全面的检查和测试，确保每一项功能都能正常运行。
4.2 施工单位应向业主提供相关的施工记录、检测报告和索赔协议等，以备后期维护和管理。
4.3 施工单位要配合业主和相关单位进行最终的验收，按照验收规程和标准进行验收，确保综合布线系统符合要求。
4.4 验收合格后，施工单位应及时整理施工现场，清理施工设备和材料，移交给业主维护和管理。
酒店弱电工程综合布线施工规范
综合布线施工规范一、施工前的检查１、在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：（１）设备间的土建工程已全部竣工，室内墙壁已充分干燥.设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；(2)设备间地面应平整光洁,预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求;（3）电源已经接入设备间,应满足施工需要；（4）设备间的通风管道应清扫干净，空气调节设备应安装完毕,性能良好；（5）在铺设活动地板的设备间内，应对活动地板进行专门检查,地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求.2．交接间环境要求（1）根据设计规范和工程的要求,对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。
（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备.3．施工工具检验要求（1）施工前做详细的工具性能测试、数量清点和分配。
（2）如需要特殊工具及时汇报。
二、双绞线敷管施工1. 金属管的敷设（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑,不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
(2)金属管的切割套丝在配管时，根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部进行套丝.套丝时，先将管子在管钳上固定压紧,然后在套丝，套完后应立即清扫管口,将管口端面和内壁的毛刺锉光,使管口保持光滑.（3）金属管的弯曲在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面,以防管子弯扁,然后用脚踩住管子，手板弯管器，便可得到所需要的弯度.暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25-30mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线施工规范一、施工前的检查１、在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：（１）设备间的土建工程已全部竣工，室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；（2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；（3）电源已经接入设备间，应满足施工需要；（4）设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好；（5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求。
2．交接间环境要求（1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。
（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备。
3．施工工具检验要求（1）施工前做详细的工具性能测试、数量清点和分配。
（2）如需要特殊工具及时汇报。
二、双绞线敷管施工1. 金属管的敷设（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
（2）金属管的切割套丝在配管时，根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。
套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑。
（3）金属管的弯曲在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25-30mm。
（4）金属管的连接金属管连接应牢靠，密封应良好，两管口应对准。
套接的短套管或带螺纹的管接头的长度，不应小于金属管外径的2.2倍。
金属管的连接采用短套接时，施工简单方便；采用管接头螺纹连接则较美观，可保证金属管连接后的强度。
金属管进入信息插座的接线盒后，暗埋管可用焊接固定，管口进入盒内的露出长度应小于5mm。
明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
（5）金属管的敷设a. 金属管的暗设应符合下列要求：* 预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30mm 处设置暗线盒。
* 敷设在混凝土、水泥里的金属管，其它基应坚实、平整、不应有沉陷，以保证敷设后的线缆安全运行。
* 金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。
管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。
* 金属管道应有不小于0.1%的排水坡度。
* 建筑群之间金属管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5m。
* 金属管内应安置牵引线或拉线。
* 金属管的两端应有标记，表示建筑物、楼层、房间和长度。
b. 光缆与电缆同管敷设时，应在金属管内预置塑料子管。
将光缆敷设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的2.5倍。
2．金属线槽的敷设（1）线槽安装要求* 线槽安装位置应符合施工图规定，左右偏差视环境而定，最大不应超过50mm；* 线槽水平每米偏差不应超过2mm；* 垂直线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm；* 线槽节与节间用接头连接板拼接，螺钉应拧紧。
两线槽拼接处水平度偏差不应超过2mm；* 当直线段桥架超过30m或跨越建筑物时，应有伸缩缝。
其连接宜采用伸缩连接板；* 线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大者。
* 盖板应紧固。
* 支吊架应保持垂直，整齐牢靠，无歪斜现象。
（2）水平子系统线缆敷设支撑保护预埋金属线槽支撑保护要求：a．在建筑物中预埋线槽可为不同的尺寸，按一层或两层设置，应至少预埋两根以上，线槽截面高度不宜超过25mm；b．线槽直埋长度超过15m或在线槽路由交叉、转弯时宜设置拉线盒，以便布放线缆盒时维护。
c．拉线盒盖应能开启，并与地面齐平，盒盖处应能开启，并采取防水措施。
d．线槽宜采用金属管引入分线盒内。
设置线槽支撑保护：a．水平敷设时，支撑间距一般为1.5-3m，垂直敷设时固定在建筑物构体上的间距宜小于2m；b．金属线槽敷设时，下列情况设置支架或吊架：线缆接头处、间距3m、离开线槽两端口0.5m 处、线槽走向改变或转弯处。
在活动地板下敷设线缆时，活动地板内净空不应小于150mm。
如果活动地板内作为通风系统的风道使用时，地板内净高不应小于300mm。
在工作区的信息点位置和线缆敷设方式未定的情况下，或在工作区采用地毯下布放线缆时，在工作区宜设置交接箱。
（3）干线子系统线缆敷设支撑保护线缆不得布放在电梯或管道竖井内。
干线通道间应沟通。
弱电间中线缆穿过每层楼板孔洞宜为方形或圆形。
建筑群子系统线缆敷设支撑保护应符合设计要求。
3. 配线设备的安装（1）机架安装要求a．机架安装完毕后，水平、垂直度应符合生产厂家规定。
若无厂家规定时，垂直度偏差不应大于3mm；b．机架上的各种零件不得脱落或碰坏。
各种标志应完整清晰。
c．机架的安装应牢固，应按施工的防震要求进行加固。
d．安装机架面板，架前应留由0.6m空间，机架背面离墙面距离视其型号而定，便于安装和维护。
（2）配线架安装要求a．采用下走线方式时，架底位置应与电缆上线孔相对应；b．各直列垂直倾斜误差应不大于3mm，底座水平误差每平方米应不大于2mm；c．接线端子各种标记应齐全；d．交接箱或暗线箱宜设在墙体内。
安装机架、配线设备接地体应符合设计要求，并保持良好的电器连接。
三、双绞线线缆布线1. 布线安全参加施工的人员应遵守以下几点：* 穿着合适的衣服；* 使用安全的工具；* 保证工作区的安全；* 制定施工安全措施。
2. 线缆布放的一般要求（1）线缆布放前应核对规格、程式、路由及位置是否与设计规定相符合；（2）布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；（3）在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；（4）信号电缆、电源线、双绞线缆、光缆及建筑物内其它弱电线缆应分离布放。
（5）布放线缆应有冗余。
在二级交接间、设备间双绞电缆预留长度一般为3-6m，工作区为0.3-0.6m。
特殊要求的应按设计要求预留。
（6）布放线缆，在牵引过程中吊挂线缆的支点相隔检举不应大于1.5m。
（7）线缆布放过程中为避免受力和扭曲，应制作合格的牵引端头。
如果采用机械牵引，应根据线缆布放环境、牵引的长度、牵引张力等因素选用集中牵引或分散牵引等方式。
3. 放线（1）从线缆箱中拉线：a．除去塑料塞；b．通过出线孔拉出数米的线缆；c．拉出所要求长度的线缆，割断它，将线缆滑回到槽中去，留数厘米伸出在外面；d．重新插上塞子以固定线缆。
（2）线缆处理（剥线）：a．使用斜口钳在塑料外衣上切开“1”字型长的缝；b．找出尼龙的扯绳；c．将电缆紧握在一只手中，用尖嘴钳夹紧尼龙扯绳的一端，并把它从线缆的一端拉开，拉的长度根据需要而定；d．割去无用的电缆外衣。
（另外一种方法是利用切环器剥开电缆。
）4. 线缆牵引用一条拉线将线缆牵引穿入墙壁管道、吊顶和地板管道称为线缆牵引。
在施工中，应使拉线和线缆的连接点尽量平滑，所以要采用电工胶带在连接点外面紧紧的缠绕，以保证平滑和牢靠。
（1）牵引多条4对双绞线：* 将多条线缆聚集成一束，并使它们的末端对齐；* 用电工胶带紧绕在线缆束外面，在末端外绕长5-6cm；* 将拉绳穿过电工带缠好的线缆，并打好结。
（2）如果在拉线缆过程中，连接点散开了，则要收回线缆和拉线重新制作更牢靠固定连接：* 除去一些绝缘层暴露出5cm的裸线；* 将裸线分成两条；* 将两束导线互相缠绕起来形成环；* 将拉绳穿过此环，并打结，然后将电工带缠到连接点周围，要缠得结实和平滑。
（3）牵引多条25对双绞线* 剥除约30cm得线缆护套，包括导线上得绝缘层；* 使用斜口钳将线切去，留下约12根；* 将导线分成两个绞线组；* 将两组绞线交叉穿过拉线得环，在线缆得那边建立一个闭环；* 将双绞线一端的线缠绕在一起以使环封闭；* 将电工带紧紧地缠绕在线缆周围，覆盖长度约5cm，然后继续再绕上一段。
5. 建筑物水平线缆布线（1）管道布线管道布线是在浇筑混凝土时已把管道预埋在地板中，管道内由牵引电缆线的钢丝或铁丝，施工时只需通过管道图纸了解地板管道，就可做出施工方案。
对于没有预埋管道的新建筑物，布线施工可以与建筑物装潢同步进行，这样便于布线，又不影响建筑的美观。
管道一般从配线间埋到信息插座安装孔，施工时只要将双绞线固定在信息插座的接线端，从管道的另一端牵引拉线就可将线缆引到配线间。
（2）吊顶内布线a．索取施工图纸，确定布线路由；b．沿着所设计的路由（即在电缆桥架槽体内），打开吊顶，用双手推开每块镶板；c．将多个线缆箱并排放在一起，并使出线口向上；d．加标注，纸箱上可直接写标注，线缆的标注写在线缆末端，贴上标签；e．将合适长度的牵引线连接到一个带卷上；f．从离配线间最远的一端开始，将线缆的末端（捆在一起）沿着电缆桥架牵引经过吊顶走廊的末端；g．移动梯子将拉线投向吊顶的下一孔，直到绳子到达走廊的末端；h．将每2个箱子中的线缆拉出形成“对”，用胶带捆扎好；i．将拉绳穿过3个用带子缠绕好的线缆对，绳子结成一个环，再用带子将三对线缆与绳子捆紧；j．回到拉绳的另一端，人工牵引拉绳。
所有的6条线缆（3对）将自动从线箱中拉出并经过电缆桥架牵引到配线间；k．对下一组线缆（另外3对）重复第“h”步的操作；l．继续将剩下的线缆组增加到拉绳上，每次牵引它们向前，直到走廊末端，再继续牵引这些线缆一直到达配线间连接处。
当线缆在吊顶内布完后，还要通过墙壁或墙柱的管道将线缆向下引至信息插座安装孔。
将双绞线用胶带缠绕成紧密的一组，将其末端送入预埋在墙壁中的PVC圆管内并把它往下压，直到在插座孔处露出25-30mm即可。
四、双绞线连接和信息插座的端接双绞线端接的一般要求：* 线缆在端接前，必需检察标签颜色和数字的含义，并按顺序端接；* 线缆中间不得产生接头现象；* 线缆端接处必需卡接牢靠，接触良好；* 线缆端接处应符合设计和厂家安装手册要求；* 双绞电缆与连接硬件连接时，应认准线号、线位色标，不得颠倒和错接。
