高速铁路路基改良土填筑施工作业指导书
路基改良土填筑施工作业指导书
兰新铁路LXTJ5标段路基工程编号：XXXX 改良土填筑施工作业指导书单位：中铁二局兰新铁路第二双线项目部三工区编制：审核：批准：中铁二局兰新铁路第二双线项目部三工区2010年3月30日1 。
编制目的明确改良土填筑施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范路基改良土填筑施工。
2 .编制依据《客运专线铁路路基工程施工质量验收暂行标准》铁建设［2005］160号《客运专线铁路路基工程施工技术指南》（TZ212—2005）《新建铁路兰新第二双线工程施工图》3．适用范围适用于兰新第二双线铁路LXTJ5标段路基厂拌改良土施工。
4．作业准备4。
1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
4。
2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋,配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
5．技术要求5。
1改良土的拌和全部在拌和厂集中厂拌。
5。
2施工前按设计提供的配比进行室内试验,确定施工配合比。
改良土的配合比应保证混合料的无侧限抗压强度能达到设计要求。
5.3在大面积填筑前，根据初选的摊铺、拌和、碾压机械及试生产出的改良土填料，在选取长度不小于100m的地段进行填筑压实工艺试验,确定工艺参数，并报监理单位确认.6．施工程序与工艺流程6.1施工程序每个施工单元为一个完整的作业区，包含四个区段:填土区段、平整区段、碾压区段、检测区段。
施工程序为：施工准备→填筑试验段→确定工艺→验收下承层→测量放样→集中拌和→运输→填土→摊铺平整→碾压→养生→检验验收47．施工要求7。
1施工准备施工前对需改良的土料种类应进行核实，路堤填料种类、改良土外掺料（石灰或水泥）的种类及技术条件应符合设计要求。
路基改良土填筑施工作业指导书
路基改良土填筑施工作业指导书.docx编制：审核：批准：1.目的1.2编制依据1.3适用范围1.4施工准备1.41技术准备1.1.1内业准备1.1.2外业准备1.42工程准备1.5劳动组织2.6设备机具配置27施工工艺及场拌法施工工艺流程2.81施工工艺2.92场拌法施工工艺流程2.8作业方法及施工注意事项3.81施工作业方法3.81.1底检查与处理3.81.2量放样4.81.3拌和4.81.4运输4.81.5摊铺4.81.6碾压4.81.7养生5.82施工注意事项4.9质量控制4.91质量标准及检验方法4.92质量控制措施610.安全及环保要求10.1组织机构10.2安全要求10.3环保要求7.11估算指标7.1目的明确改良土填筑路基施工作业工艺流程、施工方法及操作、质量标准，指导、规范改良土填筑作业。
2.编制依据铁路路基工程施工质量验收标准铁路路基工程施工规范铁路施工图设计文件公路工程技术标准（JTGB012006）;公路工程质量检验评定标准（JTGF80/12004）;3.适用范围适用于铁路、公路新建、改建、扩建路基，采用通过在土中掺入石灰、水泥等掺合料改变了土的化学成分而提高了工程性能指标的土体（改良土）填筑作业。
4.施工准备4.1技术准备4.11内业准备开工前组织技术人员认真审核施工设计图纸和有关设计资料，澄清有关技术问题，熟悉规范和技术标准，编制实施性施工组织设计，制定施工安全保证措施，提出应急预案。
取具有代表性的土样及石灰、水泥进行试验，如颗粒分析、液限和塑性指数、标准击实试验、石灰的有效钙和氧化镁含量。
从而对土及石灰、水泥的原材料质量进行评比，确定改善土最佳含水量、最大干容重等重要的质量控制数据。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。
4.12外业准备对路基进行导线复测、水准复测、恢复中桩和边坡桩，标出松铺厚度和设计高程。
4.2工程准备修建临时排水设施，保持施工现场处于良好的排水状态。
某高速铁路路基工程作业指导书
某高速铁路路基工程作业指导书作业指导书1. 概述高速铁路是铁路发展的一种新模式，具有速度快、运输能力大、运行平稳等优点。
而高速铁路的铺设则需要经过复杂的土木工程建设，其中路基工程是铁路建设的重要组成部分。
本作业指导书旨在对路基工程作业进行详细说明，并提供一定的实践操作指导。
2. 作业环境路基工程作业环境通常是在野外、山区或者丘陵地带，应做好安全防范措施，并配备必要的安全设施，建议操作人员全程穿戴安全帽、安全带等个人防护装备，确保作业安全。
3. 作业流程路基工程的常见作业流程包括：开挖地基、回填土方、夯实路基等。
下面逐一进行介绍：3.1 开挖地基开挖地基是铁路路基工程的重要环节之一，作业前须对地面进行勘测，确定开挖的深度和宽度。
采用机械方法，开挖地基时，要先进行周边地面的切割和打桩，桩的密度一般为1米3个。
挖土坑的深度和洞底应清理干净后，进行地下水分的控制，如有渗漏问题，要进行堵漏工作，确保下一步工程的顺利进行。
3.2 回填土方回填土方是指将开挖的土壤回填到原来的挖掘处，达到平整路面的目的。
施工过程中要严格控制填方的坡度和厚度，调节土方压实度，并适时清理路面杂物，保持施工现场整洁。
回填土方要注意土体与路基基础的良好连接，确保固结稳定，路基强度满足要求。
3.3 夯实路基夯实路基是铁路路基工程的最后一道工序，也是确保路基坚固稳定的关键环节。
夯实路基的基本原则是从下往上依次夯实，不断纠正路基高度、坡度、控制道床几何尺寸。
夯实过程中应注意施工密实性，采用合理的夯实设备及方法，夯实后进行检查，达到设计要求。
4. 现场安全为确保作业过程中的安全，操作人员应认真执行以下措施：（1）使用必要的安全装备，如安全帽、安全鞋、工作手套、护目镜等。
（2）事先对工作现场进行详细的勘测，了解现场环境和地形，及时发现隐患。
（3）严格执行安全规程和操作规范，确保每个环节的安全。
（4）注意人员和设备的相互配合，确保施工进程及时、顺畅。
路基填筑施工作业指导书
路基填筑施工作业指导书一、施工前准备工作1.1 确定施工范围和工程量，编制施工计划和施工方案。
1.2 对施工现场进行勘察，了解地质情况、地形地貌和水文地质情况，制定施工方案。
1.3 确定施工所需人力、物力和机械设备，做好相关准备工作。
二、施工材料及设备2.1 路基填筑所需材料包括砂石、碎石、砾石、砼等，应根据设计要求进行采购。
2.2 施工所需设备包括挖掘机、推土机、压路机等，应保证设备的正常运转和安全使用。
三、施工工艺3.1 清理施工现场，清除杂物和积水，确保施工现场平整。
3.2 进行路基挖掘，根据设计要求进行开挖，保证路基的坡度和平整度。
3.3 进行路基填筑，将砂石、碎石等材料填入路基，进行夯实和压实，保证路基的承载能力和稳定性。
3.4 进行路基表层处理，包括表层填筑和表层压实，确保路面的平整和坚固。
四、施工质量控制4.1 对施工现场进行定期检查和验收，确保施工质量符合设计要求。
4.2 对施工材料进行抽样检测，保证材料的质量符合标准要求。
4.3 对施工设备进行定期检修和保养，确保设备的正常运转和安全使用。
五、施工安全措施5.1 制定施工安全计划和施工安全规章制度，确保施工现场安全生产。
5.2 对施工人员进行安全教育和培训，提高施工人员的安全意识和技能。
5.3 对施工现场进行安全检查，发现安全隐患及时整改，确保施工现场的安全。
六、施工后收尾工作6.1 完成施工任务后，对施工现场进行清理，清除杂物和积水，确保施工现场的整洁。
6.2 对施工成果进行验收，确保施工质量符合设计要求。
6.3 对施工设备进行清洗和保养，确保设备的良好状态。
七、施工注意事项7.1 施工过程中应根据设计要求进行操作，严禁随意更改施工方案。
7.2 施工现场应设置明显的安全警示标志，确保施工现场的安全。
7.3 施工人员应穿戴好安全防护用具，确保施工人员的人身安全。
八、施工经验总结8.1 对施工过程中遇到的问题和困难进行总结，为今后的施工工作提供参考。
路基填筑施工作业指导书

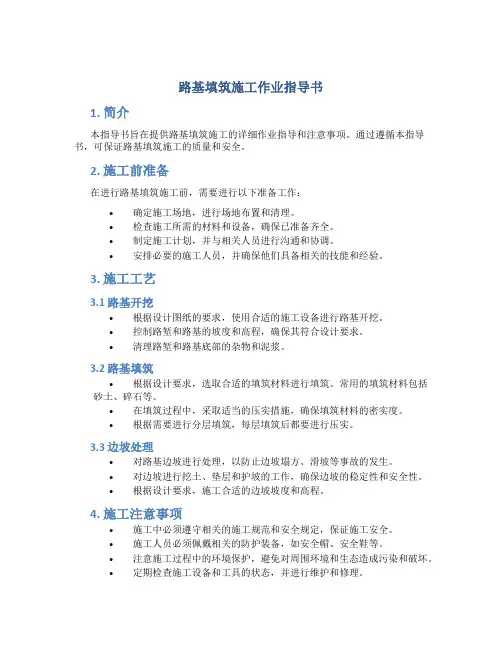

路基填筑施工作业指导书1. 简介本指导书旨在提供路基填筑施工的详细作业指导和注意事项。
通过遵循本指导书，可保证路基填筑施工的质量和安全。
2. 施工前准备在进行路基填筑施工前，需要进行以下准备工作：•确定施工场地，进行场地布置和清理。
•检查施工所需的材料和设备，确保已准备齐全。
•制定施工计划，并与相关人员进行沟通和协调。
•安排必要的施工人员，并确保他们具备相关的技能和经验。
3. 施工工艺3.1 路基开挖•根据设计图纸的要求，使用合适的施工设备进行路基开挖。
•控制路堑和路基的坡度和高程，确保其符合设计要求。
•清理路堑和路基底部的杂物和泥浆。
3.2 路基填筑•根据设计要求，选取合适的填筑材料进行填筑。
常用的填筑材料包括砂土、碎石等。
•在填筑过程中，采取适当的压实措施，确保填筑材料的密实度。
•根据需要进行分层填筑，每层填筑后都要进行压实。
3.3 边坡处理•对路基边坡进行处理，以防止边坡塌方、滑坡等事故的发生。
•对边坡进行挖土、垫层和护坡的工作，确保边坡的稳定性和安全性。
•根据设计要求，施工合适的边坡坡度和高程。
4. 施工注意事项•施工中必须遵守相关的施工规范和安全规定，保证施工安全。
•施工人员必须佩戴相关的防护装备，如安全帽、安全鞋等。
•注意施工过程中的环境保护，避免对周围环境和生态造成污染和破坏。
•定期检查施工设备和工具的状态，并进行维护和修理。
•施工现场必须保持整洁，随时清理施工垃圾和杂物。
5. 施工质量控制•施工过程中要定期进行验收，确保施工质量符合设计要求和规范。
•对填筑材料进行抽样检测，检查其密度和质量。
•根据实际情况，及时调整施工工艺和措施，以保证施工质量。
6. 施工结束和竣工验收•施工结束后，对施工现场进行清理。
清除施工垃圾和杂物。
•进行竣工验收，确保施工质量和安全达到要求。
以上是路基填筑施工作业指导书的内容，希望能对施工人员提供帮助，确保施工质量和安全。
路基改良土(路拌法)施工作业指导书
路基改良土（路拌法）施工作业指导书一、路基改良土方案及施工工艺1、改良方案改良方案采用黏性土掺合生石灰改良填筑，生石灰掺入比5%（重量比）。
采用路拌法施工。
填料来源尽量选取集中取土场、深长路堑。
2、路堤填筑施工参考机具设备主要机具：轮式稳定土拌和机（WBL21-IJ）、自行式振动碾（YZ18GD-2）、拖式振动碾（YZT16B）、三铧犁及常规挖掘装载设备。
3、填料粉碎方法及工艺路拌法3.1轮式拌和机粉碎应选择一个足够大的凉晒场地对取自取土场填料摊铺凉晒来调节含水量，并用三铧梨、旋耕机将过大尺寸的土块破碎。
然后用倾缷车运输至路基面堆放。
填料的堆放间距可按下列方法估算。
首先按下列公式估算分段层摊铺土的数量：Q=L*B*H*Pd式中：Q－分段层干燥土的总数量（kg）L－分段长度（m）H－分层压毕厚度（m）Pd－分层压毕预定干密度（kg/m2）再根据料场土的天然含水量和所选运料车辆的吨位，计算每车料在施工作业面上的堆放作业面上的堆放距离。
将土均匀的摊铺在预定的宽度上，表面力求平整。
摊铺完成后用WBL21-IJ型稳定土轮式拌和机粉碎。
粉碎深度以大于摊铺厚度1厘米为准。
3.2填料粉碎质量检验及评判标准轮式拌和机粉碎2000m2/1组（6个样）；取样时6个点均匀分布，缩样用四分法。
填料粉碎标准：大于15mm颗粒比例小于30％，最大粒径控制在80mm以内。
4、改良填料拌和方法及工艺改良填料拌和是改良土路堤填筑施工中非常重要的一个环节，改良剂与粘性土拌和的均匀性，直接影响改良土的实际改良效果。
4.1 路拌法是将摊铺在路基面上的填料用稳定土拌和机粉碎合格后，用平地机整平，按设计要求布撒改良剂，再用稳定土拌和机拌和。
摊铺改良剂时，首先按设计掺入比计算出单位面积改良剂重量，据此在路基面上划分网格，方格网面积的大小以每格放置1袋（每袋改良剂重50kg）改良剂为宜。
摆放改良剂经确认无误后用刮板均匀摊开，然后用轮式稳定土拌和机进行拌和，拌和过程中应设专人跟随拌和机，随时检验混后料含水量和拌和深度，含水量检验可用核子密度仪。
改良土填筑施工作业指导书(样本)
中国中铁四局集团第五工程有限公司路基工程编号：改良土填筑施工作业指导书（第一版）单位：编制：审核：批准：2012年月日发布 2012年月日实施改良土填筑施工作业指导书1.适用范围适用于高速铁路站前路基改良土填筑施工。
2.作业准备⑴.对施工图的审核已经完成。
对所有进场人员进行交底、培训，要求各工序操作人员及现场管理人员熟练掌握路堤改良土填筑施工相关工序的施工方法及验收标准，并经过考核合格后上岗。
⑵.施工前对需改良的土料种类应进行核实，路堤填料种类、改良土外掺料（石灰或水泥）的种类及技术条件应符合设计要求。
填筑前对取土场填料进行取样检验；填筑时对运至现场的填料进行抽样检验。
当填料土质发生变化或更换取土场时应重新进行检验。
⑶.根据初选的摊铺和碾压机械及计划使用的填料种类，进行现场填筑压实工艺试验，确定不同压实机械、不同填料施工含水率的控制范围、适宜的松铺厚度和相应的碾压遍数、最佳的机械配套和施工组织。
⑷.试验段位置应选择在地质条件、断面形式均具有代表性的地段，长度不宜小于100m。
3.技术要求3.1填料要求⑴.场拌法化学改良土填料生产机使用应符合下列规定：①.改良土拌合站应根据工程量及地形、地貌等规划布置，拌合站应具有自动计量装置。
②.原土料机外掺料的备料场均应搭建料棚，不同品种、规格的材料之间应修建隔墙。
③.改良土应按设计进行室内配合比试验确定初步配合比，进行填筑工艺性试验验证室内试验配合比，并确定施工工艺参数。
④.原土料粒径应小于15mm，否则应进行破碎处理；原土料含水率应满足拌合需要，否则应进行晾晒活洒水拌匀处理。
⑤.外掺料采用水泥基类时，其击实最大干密度应取延迟一定时间的试验值，延迟时间根据所选工艺经试验确定。
⑥.外掺料使用消石灰时，应在使用前7~10d充分消解，并应保持一定的湿度。
采用生石灰时，应选磨细生石灰粉。
⑦.改良土拌和前对所有设备进行调试和计量检查，测定原料土和外掺料的含水率，并按生产配合比确定配料机料仓的输送转速和加水量。
铁路工程路基改良土施工作业指导书
新建辽长铁路工程X标路基改良土施工作业指导书XX集团有限公司新建辽长铁路工程项目经理部20年月日新建辽长铁路路基工程路基改良土施工作业指导书1.1使用范围适用于新建辽长铁路工程X标段路基改良土施工。
1.2作业准备（1）内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
（2）施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋、配齐生活、办公设施，满足主要管理、技术人员进场生活和办公需要。
1.3技术要求（1）技术交底施工前对参与路基施工的工程技术人员、管理人员、机械操作手、及辅助人员进行不同层次、不同要求、不同方式的技术交底和岗前培训。
交底的主要内容包括：岗位分工、工作职责、施工工艺、技术标准、质量控制要点、安全操作规程等。
对施工流程进行全过程讲述，并明确提出各工序和各岗位的具体施工要求和标准，使所有施工人员知道自己该做什么，怎么做。
（2）测量复测路基填筑施工前，精测队对全线导线点和水准点进行全面复测，进行平差计算后，将复测成果上报监理单位进行审核，签认批复后，方能用于现场施工测量。
施工过程中，若有测量数据发生异常，应及时组织测量人员进行复核，查出原因并纠正后，才能继续施工。
做好施工测量原始记录，且数据应具有可追溯性。
（3）变形观测路基填筑前，对设计图纸布设的观测断面的里程和部位进行复核，并针对地形地质条件、地基处理方法、路堤填筑高度及堆载预压、施工工期等因素调整或增设。
经测量放样后，精确埋设沉降观测设施。
（4）观测观测点应设在同一横断面上，便于集中观测统一频率，并对数据进行综合分析。
若发现沉降变形异常，应及时报告相关单位查明原因，采取沉降控制措施。
1.4施工程序与工艺流程（1）施工程序采用挖掘机进行挖方段土层挖掘，并由自卸车运至指定土场。
改良土填筑施工作业指导书.
改良土填筑施工作业指导书1. 适用范围本施工作业指导书适用于中铁二十四局集团蒙辽铁路客运专线工程3标段路基改良土填筑施工。
2. 作业准备(1) 在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
(2) 施工前，对施工现场进行图纸复核，并认真核查地质资料，当核查或施工过程中发现与设计不符时，应及时反馈给有关单位。
(3) 测量放线，并标识改良土填筑的施工范围。
查明地上、地下建筑物、管线、电力设施等障碍物，并进行拆改或采取必要的防护措施。
(4) 现场测量放样，放出路基填筑边线和中线。
按照设计要求，对地基进行处理，并检验合格。
(5) 改良土拌合站场地和设施要合理布置，遵循先拌制先使用原则。
(6) 做好进场水泥进场检测，确保进场材料合格。
(7) 收集施工作业层中所涉及的各种外部技术数据。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
(8) 根据施工计划，落实人员、物资、机具设备、材料的到位情况。
3. 技术要求(1) 改良土的拌合在拌合站集中场拌。
(2) 改良土拌合站应根据工程量及地形、地貌等规划布置，拌合站应具有自动计量装置。
原土料及外掺料的备料场均应搭建料棚，不同品种、规格的材料之间应修建隔墙。
(3) 施工前，按设计单位提供的配比进行室内试验，确定施工配合比。
改良土的配合比应保证混合料的无侧限抗压强度满足设计与规范要求。
(4) 在大面积填筑前，根据初选的摊铺、拌和、碾压机械及试生产出的改良填料，在选取长度不小于100 m的地段进行填筑压实工艺试验，确定工艺参数，并报监理单位确认。
4. 施工程序与工艺流程4.1施工程序每个施工单元为一个完整的作业区，包含四个区段：填土区段、平整区段、碾压区段、检测区段。
施工程序为：施工准备-填筑试验段-确定工艺-验收下承层-测量放样-集中拌和-运输-填土-摊铺平整-碾压—养生—检验验收。
路基填筑施工作业指导书[全]
![路基填筑施工作业指导书[全]](https://img.taocdn.com/s3/m/275aeb2854270722192e453610661ed9ad5155cf.png)
路基填筑施工作业指导书1适用范围本作业指导书适用于XXX标段路堤填筑施工。
2作业准备2.1内业技术准备1）地质勘探资料具备，己确定填筑方案。
2）施工图纸齐全，以便根据基层标高确定填筑高度。
3）己编制施工组织设计，完成土石方调配方案编制。
2.2外业技术准备1）现场三通一平工作已完成。
2）施工测量。
路基开工前，应做好导线、中线、水准点复测，横断面检查与补测，增设水准点等施工测量。
3）施工前的复查和实验a.路基施工前，应详细调查工程范围内的地质、水文情况，通过取样、实验确定其性质和范围。
b对挖方、借土场的路堤填料进行复查和实验，确保路堤填料符合填筑要求。
4）临时排水设施：开挖临时排水沟，临时排水跟永久排水结合考虑，保证排水系统畅通无阻，保证路基基底干燥从而保证路基稳定。
3技术要求3.1水平分层填筑1采用自卸汽车将填料直接运送到铺筑现场，根据工艺试验确定的松铺厚度计算每车混合料的摊铺面积，确定堆放密度后等距离堆放。
2、按路基横断面全宽纵向水平分层填土，每层采用同一种填料。
每层厚度97要满足压实试验确定的最佳厚度。
当地形高低不平,则由低处分层填筑,由两边向中心填筑。
为保证路堤全断面压实，边坡两侧各超填不小于0.5m,完工后刷坡整平坡面，并夯拍密实。
3.2摊铺整平洒水或晾晒在平整工作前或伴随平整工作进行作业，无论洒水或晾晒,都使填料含水量保持在最佳含水量的规定范围之间；用推土机人工配合将填料按试验段确定的层厚摊铺平整，要求压实层表面做成不小于2%~4%的横向排水坡、厚度均匀，以便获得均匀的压实效果。
3.3碾压夯实压实填层顺线路方向纵向行驶，直线地段从两侧向中间进行，曲线地段从曲线内侧向夕M则进行。
碾压作业时，行间（横向）重叠0.3~0.5m,碾压区段间（纵向）重叠Im以上。
碾压时出现侧挤、起层和疏松现象时，要翻挖换土或调整土的含水量，再进行重新碾压。
3.4检查签证按照设计指标，以填层的压实系数或地基系数等指标判定是否合格，一层合格检查签证后才可进行下一层的施工。
高速铁路路基水泥改良土填筑作业指导书
高速铁路路基水泥改良土填筑作业指导书1.适用范围适用于中国铁建股份有限公司新建吴忠至中卫铁路第三项目经理部（DK33+560-DK58+773）水泥改良土换填施工。
2.作业准备2.1内业技术准备⑴组织作业队技术人员认真阅读、审核施工图纸，优化施工技术方案；熟悉高速铁路路基施工技术指南、质量验收标准。
⑵对有关施工人员进行技术培训和技术交底；特殊工种必须持证上岗。
2.2外业技术准备⑵中线及水准复测、工点放线已完成，施工桩撅完备。
⑶工地试验室已经建立并通过认证，各种原材料检测、试验设备取得认证并经验收合格；与开工有关的材料试验已完成。
3.技术要求⑴路基填料分组应符合高速铁路路基工程施工技术指南的要求。
⑵挖除后地面必须按设计要求进行处理。
⑶换填各部应分层填筑，并碾压至规定的压实标准。
通过工艺性试验段确定压实遍数为1遍静压+6遍弱振+1遍静压。
⑷施工允许含水率控制范围为12.2%±2%。
⑸换填施工及时做好防排水。
4.施工工艺流程施工准备准备阶段施工阶段整修验收阶段填土区段平整区段碾压区段检测区段基底处理分层填筑摊铺平整洒水晾晒碾压夯实检验路基整修收，并进行基底承载力试验以保证基底承载力满足设计要求。
验收后基底进行碾压，保证基底面平顺，坡度大于1:5基底面挖出硬质台阶，保证压实质量。
4.2测量放样水泥改良土填筑前测量人员放出路基中桩及填筑边线桩。
中边桩上测放填筑高程，并做明显标识。
4.3填料拌和厂拌法改良土混合料采用稳定土拌和设备在拌和场集中进行拌24.1基底处理挖除表层软弱土层至设计岩层后报监理单位及设计单位现场验不合格合格，填筑下层水泥改良土换填施工工艺流程图和，同时配备碎土设备消除土壤的土块。
标定计量设备，调整好出料口单位时间出料量，使进入拌和设备内的各种料符合配比要求；并且要特别关注正式拌和时，能否作到出料口单位时间出料量与标定时基本一致，有无出料口堵塞等不正常情况。
在拌和设备内拌制改良土混合料时，应拌和均匀，混合料中不应含有大于15mm的土块；并应使混合料的组成和含水率（要根据天气情况调整拌和时的含水率与碾压时最佳含水率的关系）达到规定的要求。
04路基工程改良土填筑施工作业指导书
新建铁路锡林浩特至乌兰浩特线（XWTZ-04标）路基工程改良土填筑施工作业指导书编制：审核：批准：中铁十三局集团锡乌铁路项目经理部二分部二OO九年四月路基工程改良土填筑施工作业指导书一、编制目的明确改良土填筑作业的工艺流程、操作要点和相应的工艺标准，指导、规范改良拌和、填筑施工。
二、编制依据1、《铁路路基工程施工质量验收标准》（TB10414-2003）；2、《客货共线铁路路基工程施工技术指南》（TZ202-2008）；3、本标段施工图设计文件。
三、适用范围适用于锡乌铁路XWTZ-4标段路基工程中改良土填筑施工。
四、施工准备1、已对所有图纸进行复核、无误。
2、施工前已进行接桩并完成路基施工贯通测量工作，相关控制桩已妥善布置护桩。
3、该段路基施工范围内的征地拆迁工作已完成,施工范围内的树木已砍伐.树根正挖除。
取土场及施工道路正逐步落实。
各别施工便道利用既有道路局部加宽,大部分须新修便道。
4、施工机械已组织到位，相关施工人员配备充分。
五、施工方法与作业流程1、填料物理改良。
填料采用花岗岩全风化物时，先进行试验分析，若为C组粗粒土，掺入中粗砂进行物理改良。
对于易风化软岩得风化物，通过试验确定采用掺入中粗砂或碎石土进行物理改良。
对于碎块石硬质岩填料根据试验进行级配改良。
根据试验确定掺入量，确保填料级配满足要求。
2、填料化学改良。
通过在细粒土中掺加3%~5%的水泥或者5%~8%石灰进行改良。
对于第四系全新统冲积层粉质黏土、黏土，当塑性指数大于11时，掺入5%~8%的石灰进行改良，当塑性指数小于11时采用掺入5%的水泥进行改良。
第四系更新统网纹状黏土及灰岩残积层棕红色黏土（膨胀土弃运），掺入5%~8%石灰进行改良。
掺入石灰或水泥作为外掺剂，外掺料的种类和技术条件符合设计及相关规范要求，在投入适用前进行检验，检验合格方可采用。
掺入化学改良土中的施工用水符合施工用水标准。
化学改良土外掺料分类堆放，采用防风、防雨设施，防止材料受潮、变质。
铁路路基土质路堤填筑作业指导书
土质路堤填筑作业指导书1.目的：指导土质路堤填筑作业人员进行土质路堤填筑作业2.适用范围：本作业指导书适用于土质路堤填筑作业3.土质路堤填筑基本条件：3.1.基底处理：3.1.1 路基范围内的地表障碍物，事先应予以拆除；路基范围内的树根须全部清除，坑、洞、墓、穴用原地土或砂性材料填平压实。
3.1.2 原地面表层的种植土、腐植土、有机土、草皮清除干净，清除深度一般不小于15cm。
3.1.3 基底原状土的强度达不到要求时，需进行换填处理。
处理深度不小于30 cm。
3.1.4 基底处理完毕后予以压实，压实度达到规定要求方能正式填筑。
3.2.填筑材料：3.2.1 淤泥、沼泽土、冻土、有机土、含草皮土、生活垃圾、树根和含有腐朽物质的土不得使用。
3.2.2 采用盐渍土、黄土、膨胀土作为填料时，须符合相应的技术规定。
3.2.3液限大于50，塑性指数大于26的土，以及含水量超过规定的土不得直接作为路堤填料。
3.2.4 捣碎后的种植土，可用于路堤边坡表层。
3.2.5 填料的强度经试验符合相关的设计及规范规定方可使用。
4.土质路堤填筑：4.1.施工程序：4.1.1 路堤填筑施工程序为：测量放样→确定松铺厚度→路基填筑→路基平整→洒水或晾晒→路基压实→边坡修整→自检→合格→抽检合格→下道工序施工。
4.2.路堤填筑方式：4.2.1 土方路堤填筑采用分层填筑、分层压实。
透水性不良的土作填料时，其含水量控制在其最佳含水量±2%之内。
4.2.2 路堤分层最大松铺厚度，一般为30cm左右，但不得超过50cm，路床顶面最后一层的最小压实厚度不小于8cm。
4.2.路堤填筑方式：4.2.1 土方路堤填筑采用分层填筑、分层压实。
透水性不良的土作填料时，其含水量控制在其最佳含水量±2%之内。
4.2.2 路堤分层最大松铺厚度，一般为30cm左右，但不得超过50cm，路床顶面最后一层的最小压实厚度不小于8cm。
4.2.3 路堤填筑方法有水平分层和纵向分层两种，常使用水平分层填筑方法即按照横断面分成水平层次，由最低处向高处逐层向上填筑。
高铁路堤填筑施工作业指导书
目录1.适用范围 (1)2。
作业准备 (1)3.技术要求 (2)4。
施工程序及工艺流程 (2)5 施工要求 (2)6。
劳动组织 (4)7。
材料要求 (5)8。
设备机具配置 (5)9．质量控制及验收 (5)10．安全及环保要求 (7)路基填筑施工作业指导书1.适用范围适用于新建铁路云桂线云南段站前三标段路堤填筑施工。
2。
编制依据2.1高速铁路路基工程施工质量验收标准(TB10751—2010）.2。
2高速铁路路基工程施工技术指南［铁建设］241号。
2。
3高速铁路路基工程试验规程（TB10102—2010)。
3.作业准备3.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
3。
2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋,配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
4.技术要求4.1施工前,做好土石方的调配方案。
取土场根据设计要求和施工地段总的土石方调配计划,并结合路基排水和当地土地利用、环保规划进行布置，合理地挖取。
4.2填筑前，选择有代表性路基200m，进行工艺性试验，确定不同压实机械、不同填料施工含水率的控制范围、适宜的松铺厚度和相应的碾压遍数、最佳的机械配套和施工组织。
压实机械选用重型振动压路机。
5。
施工程序及工艺流程5.1。
施工程序施工程序为：施工准备→确定工艺→下承层处理→卸填料土→推土机摊铺整平→轻型压路机初压→重型压路机复压→平地机精平→中型压路机终压→养生→检验验收。
5。
2工艺流程图4。
2—1 基床以下路堤填筑施工工艺流程图6施工要求6。
1施工准备根据施工技术要求,施工前对土石方的调配方案核实，明确土石方总调配计划,结合实际现场情况，合理进行土石方的挖取.填筑前，选择具有代表性路基进行工艺性试验，确定不同压实机械、不同填料施工含水率的控制范围、适宜的松铺厚度和相应的碾压遍数、最佳的机械配套和施工组织.6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
修改记录改良土填筑施工作业指导书1 目的明确改良土填筑作业的工艺流程、操作要点和相应的工艺标准，指导、规范改良土拌合、填筑施工。
2编制依据《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160 号、《客运专线铁路路基工程施工技术指南》TZ212-2005、《贵广铁路施工图设计文件》3适用范围适用于贵广铁路TJ-13 路基改良土施工。
4改良土填料要求施工前对需改良的土料种类应进行核实，路堤填料种类、改良土外掺料（石灰或水泥）的种类及技术条件应符合设计要求。
填筑前对取土场填料进行取样检验；填筑时对运至现场的填料进行抽样检验。
当填料土质发生变化或更换取土场时应重新进行检验。
原材料应符合设计要求，设计未明确时应符合以下要求：石灰应选用钙质消解石灰，其指标应达到合格标准，石灰在使用前7 天充分消解。
用石灰改良时，土中硫酸盐含量应小于0.8％，有机质含量小于5％；用水泥改良时,土中硫酸盐含量应小于0.25%。
掺入水泥时，其初凝时间应大于3h，终凝时间宜大于6h。
在设计规定范围内取土，取土时应清除树木、草皮以及表面腐殖土。
当土源发生变化时必须按要求重做配比试验。
对符合要求的土质进行过筛处理，使石灰颗粒与黄土颗粒尽可能小，增加其表面积，并拌和均匀，能充分接触并发生反应。
施工用水质应符合工程用水标准。
石灰、水泥等化学改良土外掺料的运输、使用应有环境保护的措施，外掺料应分类堆放、与原地面架空隔离，并有防风、雨设施，防止材料受潮、变质。
冻土不能作为路基改良填料。
5施工工艺及技术要求5.1 路基填筑试验段5.1.1 路基全面开工前，根据工程土类性质和填料性质、压实机械条件，分别选择一定长度的试验区段进行路基填筑试验，以选定与路基填筑、压实、检测有关的工艺参数；改良土配合比等施工工艺参数；确定新的快速试验检测办法与已规定的基本试验检测之间的相互关系等，验证和优化路基填筑施工方案，确定施工工艺参数。
5.1.2 试验段的目的是为取得施工经验及相关参数，检验施工机械组合，根据压实机械和路堤不同部位的压实标准来确定松铺厚度、土的最佳含水量、达到设计要求密实度的碾压遍数等，以确定最佳的组合方案。
将以上资料整理上报监理工程师批准后，指导此项工程的路基施工。
5.1.3 试验段的选择：试验段一般应选择具有代表性的地段。
试验段应选在填方工程数量集中、施工时间较长或需要尽早开工填筑完成的地段。
当沿线填筑的土质变化较大时，试验段应选在土质较好而且对今后施工有广泛指导作用的地段。
5.2 改良土配合比基床以下路堤本体及基床底层为改良土填筑，其中基床以下路堤本体的垫层（厚度不小于1.0m其顶面不低于原地面）为水泥改良土（P・032.5水泥的掺量为干土质量的5%^ 7%;路堤本体不浸水路堤为石灰改良土（钙质消石灰的掺量为干土质量的8%^ 10% ,浸水路堤为水泥改良土（P - 032.5水泥的掺量为干土质量的3%-5%。
基床底层为厚度2.3m的水泥改良土（P - 032.5水泥的掺量为干土质量的5%- 7%。
改良土的具体配合比根据设计要求和取土场土料的塑性指数及液限、塑限等指标通过试验室进行试验确定。
5.3劳动力、机械设备配置人员、机械设备应结合试验段确定的施工方案、机械、人员的的组合、工期要求进行合理配置。
改良土施工劳力与机械设备配置分为两个大的部分既改良土拌合站和路堤填筑区的各个施工单元。
其中改良土拌合站的数量和厂拌设备生产能力根据各标段的工程数量和工期要求进行配置，一般厂拌设备生产能力宜高于均衡施工能力的 1.2〜1.5倍。
改良土拌合站的主要机械设备：改良土厂拌设备、挖掘机、装载机、碎土设施。
每个改良土拌合站供应数个路堤填筑区的施工单元。
每个施工单元为一个完整的作业区，包含四个区段既：填土区段、平整区段、碾压区段、检测区段。
每个施工单元人员配置：领工员2 名；指挥卸土位置人员2 名；其他机械工、普工30〜50 人。
路堤填筑区施工单元的主要机械设备：推土机、平地机、压路机、自卸汽车。
5.4 施工方法及工艺5.4.1 施工方法⑴改良土的拌和全部采用在拌和厂集中厂拌。
⑵施工前按设计提供的配比进行室内试验，确定施工配合比。
改良土的配合比应保证混合料的无侧限抗压强度能达到设计要求。
⑶在大面积填筑前，根据初选的摊铺、拌和、碾压机械及试生产出的改良土填料，在选取长度不小于100m 的地段进行填筑压实工艺试验，确定工艺参数，并报监理单位确认。
施工区段应按填筑阶段的不同进行划分，一般宜划分为底层准备区段、拌和摊铺区段、碾压整型区段、检测报验区段。
改良土填筑按试验段总结的施工工艺流程组织施工，同时在施工中，根据实际情况不断完善施工质量控制措施，确保路基压实质量。
5.4.2施工工艺⑴验收下承层：填筑前应检查基底几何尺寸，核对压实标准（进行相关工序的检测与验收）不符合标准的基底应进行处理，使其达到验收标准。
⑵测量放样：在施工现场附近引临时水准点，报监理审批，严格控制标高；在路基上采用方格网控制填料量，方格网纵向桩距不宜大于10m，横向应分别在路基两侧及路基中心设方格网桩。
在两侧路肩边缘外设指示桩,在方格网内用白灰点控制自卸车倒土密度，以此控制每层的摊铺厚度。
⑶拌和：改良土混合料采用稳定土拌和设备在拌和场集中进行拌和，同时配备碎土设备消除土壤的土块。
按预定配合比在拌和设备内拌制改良土混合料。
混合料需拌和均匀，混合料中不应含有大于10mm 的土块和未消解石灰颗粒；并应使混合料的组成和含水率达到规定的要求。
在正式拌制改良土混合料之前，必须先调试所用的厂拌设备，并通过试验段的试拌、试铺总结的各种施工参数进一步合理的调整和确定厂拌工艺参数。
改良土混合料的最佳含水量控制方案是如土的天然含水量距最佳含水量差距不大时，在厂拌设备拌和时将水成雾状均匀地喷入改良土中拌和均匀；如土的天然含水量距最佳含水量差距较大时考虑在取土场分块灌水焖土。
如土料的天然含水量过大，事先进行适度的晾晒。
⑷运输：采用大吨位自卸车运输。
拌合好的混合料应尽快运送到铺筑现场。
混合料在运送过程中应覆盖，减少水分损失。
⑸摊铺：根据松铺厚度计算每车混合料的摊铺面积，确定堆放密度。
在填筑场地按照每车土方的数量及摊铺厚度，用白灰点控制自卸车倒土密度，同时埋桩挂线，标示松铺厚度；混合料摊铺完后，先用平地机初平和整形，再用压路机快速碾压I〜2遍。
对于出现的坑洼应进行平整。
混合料应先初平，后精平，设专人及时铲除离析混合料，补以新混合料。
分层填筑压实厚度根据压实机具和试验段确定的方法进行，一般宜控制在20~ 28cm。
混合料应全断面均匀摊铺，不得出现纵向接缝，不宜中断。
当因故中断超过2h 时，应设置横向施工缝，横向接缝应采用搭接施工。
整型应按规定的坡度和路拱进行，并特别注意接缝处的整平。
在整型过程中，严禁车辆通行。
初步整型后，检查混合料的松铺厚度，必要时应进行补料或减料。
⑹碾压：当混合料接近最佳含水率时，用轮胎压路机、重型压路机在路基全宽内碾压至要求的压实密度，且表面无明显的轮迹。
碾压时，各区段交接处应相互重叠压实，纵向搭接长度不小于2.0m,纵向行与行之间的轮迹重叠不小于40cm, 上下两层填筑接头应错开不小于3.0m。
两作业区段之间的衔接处纵向搭接拌和长度不小于2.0m。
碾压过程中,表面应始终保持湿润,严禁有“弹簧” 、松散、起皮等现象产生。
碾压结束之前,应用平地机终平一次,使其纵向顺适,符合设计要求。
⑺养生：改良土碾压完成后,如不能连续施工应进行养生,使改良土表面保湿养生不少于7 天。
养生期间勿使改良土过湿,更不能勿干勿湿,应控制好交通,除洒水车外应封闭交通。
当改良土分层施工时,下层检验如压实度、平整度等指标合格后,上层填土能连续施工时可不进行专门的养生期。
施工工艺框图见下页：改良土填筑厂拌法施工工艺框图5.5.1 技术措施石灰改良土的石灰选用消解石灰，其指标应达到现行的试验规程标准。
水泥改良土掺入水泥时，水泥的初凝时间应大于3h,终凝时间宜大于6h （要注意控制水泥改良土从拌和到碾压完成的施工时间，使这个过程不大于4 小时）。
对符合要求的土质进行过筛处理，使石灰颗粒与黄土颗粒尽可能小，增加其表面积，并拌和均匀，能充分接触并发生反应，同时石灰应进行充分的消解，拌合站设多个石灰消解池，消解石灰的时间不小于7 天，保证石灰充分消解且能够不间断的连续供应。
这是化学改良土填料质量控制的关键，为了获得预期的效果，尚需对含水量、含灰率，石灰颗粒粒径、改良土颗粒粒径、外掺料剂量（石灰或水泥）进行严格控制。
其中最佳含水量控制方案是：如果土的天然含水量距最佳含水量差距不大时，在厂拌设备拌和时将水成雾状均匀地喷入改良土中拌和均匀；如土的天然含水量距最佳含水量差距较大时，考虑在取土场分块灌水焖土。
改良土在拌和、运输、摊铺过程中会有一定的水分损失，尤其是在夏天炎热气候的情况下水分损失会更大，因此拌和好的改良土含水量应比最佳含水量适当大一些，具体数据根据当时天气情况，在施工过程中总结确定。
施工时要特别注意路基内预埋管线及设施的施工，施工前根据设计图纸和相关文件要求作出详细的技术交底，确保预埋管线及设施不受到损害，同时要确保此部分的路基压实质量符合要求。
5.5.2 安全措施⑴施工区域应设警示标志，严禁非工作人员出入；⑵施工中应对机械设备进行定期检查、养护、维修；⑶为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。
⑷改良土施工中，现场设专人指挥、调度，确定合适的机械车辆走行路线，并设立明显标志，防止相互干扰碰撞，机械作业要留有安全距离。
制订作业程序和运行路线，确保协调施工，安全生产。
⑴改良土施工中，容易造成对环境的污染。
是改良土施工中应注意的首要问题。
为了保护自然环境，在化学改良土改良过程中，减少甚至避免石灰（或水泥）扬尘，需从两个方面着手，一是思想上高度重视，管理上加强监督；二是在技术上严格把关。
改良土施工中，需要各级负责人思想上高度重视对环境的保护，加大在环境保护方面的投资力度，能把各项环保措施落实到位。
技术上，应对石灰在运输、储存、磨细、消解、撒布、拌和等各环节制定相应环境保护措施。
制定的原则是尽量避免石灰与外界的直接接触。
消解石灰时，选择在一避风近水的地方，在其周围进行封闭。
另外，与石灰接触的工作人员，需穿戴防护工作服。
生产中的废弃物及时处理，按时专门用车运到当地环保部门指定的地点弃置。
试验及生活中产生的污水及废水，应集中处理，符合环保部门规定要求。
⑵雨、雪施工防护措施施工前，应与地方气象部门联系，掌握当地的气候变化情况，避免雨天施工，并在雨、雪天气做好防护措施。
因水对化学改良土工程性质影响较大，所以必须做好雨、雪天施工防护措施。
