智能压力变送器安装与调试
压力变送器使用及注意事项
压力变送器使用及注意事项一、压力变送器的使用方法：1.安装调试：在安装压力变送器之前，应首先了解被测介质的性质和使用环境的工作条件，确定合适的型号和规格。
安装时需要注意以下几点：-安装位置：应选择在能够代表被测介质压力的位置上安装压力变送器，尽量避免介质存在粉尘、腐蚀性气体等不利因素的场所。
-连接管路：应选择合适的连接管路和接头，确保连接牢固，且无泄漏。
-密封：注意保持连接处的密封性，避免介质泄漏，以免影响测量精度。
2.电气连接：压力变送器通常采用标准信号输出，如4-20mA、0-10V 等。
在接线时需要注意以下几点：-选择合适的电缆规格：根据需要传输的信号范围和距离，选择合适的电缆规格，以保证信号传输的可靠性。
-接线正确：根据压力变送器的接线图，正确连接电源和相应的仪表设备。
注意遵循电缆的颜色标准，避免接错线。
3.校准与调试：在使用前，应对压力变送器进行校准和调试，以确保其测量精度和可靠性。
校准时需要注意以下几点：-校准仪器：使用合适的校准仪器，如压力校准器、数字万用表等，以确保校准的准确性。
-校准方法：根据压力变送器的说明书，按照指定的校准方法进行调整。
通常包括零点校准和量程校准。
-校准记录：在校准过程中，要记录校准值和误差，以备日后参考。
二、压力变送器的注意事项：1.环境适应性：压力变送器应根据使用环境的要求选择合适的型号和材质，如耐腐蚀、防爆等特殊环境下的压力变送器。
2.清洁维护：定期清洁压力变送器的外壳和连接处，避免灰尘、油污等物质的附着，以免影响传感器的性能。
3.避免超量程使用：在使用压力变送器时，应尽量避免压力信号超出其量程范围，以免损坏传感器或影响测量精度。
4.防止负载阻值过低：在使用4-20mA输出的压力变送器时，应注意负载电阻的选择，避免负载过低导致信号失真或无法输出。
5.预防过压：一些压力变送器具有防过压功能，但一般情况下，仍需注意保护被测器件，避免过高的压力冲击。
6.避免振动和冲击：压力变送器对振动和冲击比较敏感，应避免在振动较大或易受冲击的环境中使用。
压力变送器使用说明书
压力变送器使用说明书一、前言压力变送器是一种常用的测量仪器，用于检测和转换压力信号。
本说明书旨在向用户提供使用压力变送器的相关指南。
二、产品结构和原理1. 产品结构压力变送器主要由以下组件构成：- 压力传感器：用于感知被测介质的压力变化。
- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。
- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。
- 连接电缆：用于将变送器与外部控制系统连接。
2. 工作原理压力变送器的工作原理基于电阻应变测量技术。
当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。
三、安装与调试1. 安装前准备在安装压力变送器之前，用户需要对以下几个方面进行准备：- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。
- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。
2. 安装步骤按照以下步骤进行压力变送器的安装：（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。
（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。
（3）根据实际情况选择合适的电缆接线方式，并进行连接。
3. 调试与检测安装完成后，用户需要进行以下调试与检测操作：（1）检查电缆连接是否牢固、正确。
（2）打开控制系统，观察压力变送器输出信号的稳定性。
（3）通过已知压力源校准压力变送器，确保其测量准确性。
（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。
四、注意事项1. 温度限制压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。
2. 环境条件压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。
3. 定期维护用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。
4. 电气安全在进行电气接线时，务必断电操作，并按照产品提供的电气连接图进行正确接线，以确保安全使用。
PMD_FMD智能压力变送器调试方法

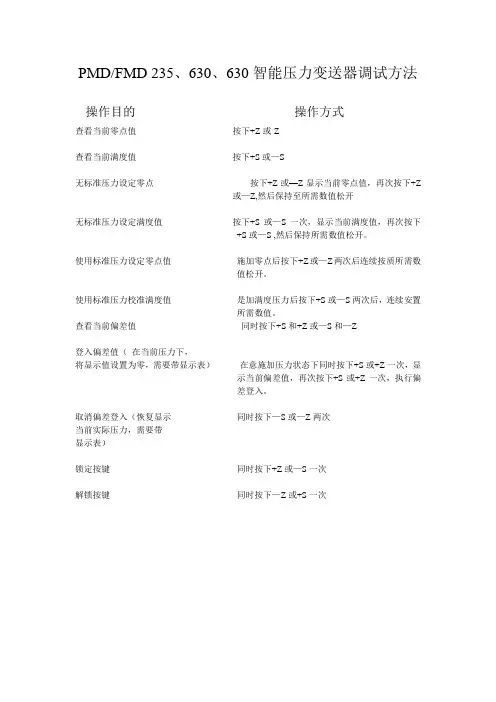

PMD/FMD 235、630、630智能压力变送器调试方法
操作目的操作方式
查看当前零点值按下+Z或-Z
查看当前满度值按下+S或—S
无标准压力设定零点按下+Z或—Z显示当前零点值，再次按下+Z
或—Z,然后保持至所需数值松开
无标准压力设定满度值按下+S或—S一次，显示当前满度值，再次按下
+S或—S ,然后保持所需数值松开。
使用标准压力设定零点值施加零点后按下+Z或—Z两次后连续按质所需数
值松开。
使用标准压力校准满度值是加满度压力后按下+S或—S两次后，连续安置
所需数值。
查看当前偏差值同时按下+S和+Z或—S和—Z
登入偏差值（在当前压力下，
将显示值设置为零，需要带显示表）在意施加压力状态下同时按下+S或+Z一次，显
示当前偏差值，再次按下+S或+Z一次，执行偏
差登入。
取消偏差登入（恢复显示同时按下—S或—Z两次
当前实际压力，需要带
显示表）
锁定按键同时按下+Z或—S一次
解锁按键同时按下—Z或+S一次。
E+H智能压力变送器中文操作说明
应用ＣｅｒａｂａｒＭ系列压力变送器可以测量气体、蒸气和液体的表压和绝压，适用于各个领域的过程控制。
模块化的结构设计使其使用更加灵活方便。
技术资料ＴＩ３２１Ｐ／２８／ｚｈ智能型压力变送器ｃｅｒａｂａｒＭＰＭＣ４１，ＰＭＣ４５ｃｅｒａｂａｒＭＰＭＰ４１，ＰＭＰ４５采用陶瓷或扩散硅传感器，抗过载能力强可选：模拟型，智能型或ＰＲＯＦＩＢＵＳ－ＰＡ电子模块特性和优点·精度·传感器—干式电容陶瓷传感器压力可·电子部件外壳过程连接—线性度优于设定量程的０．２％—量程范围可调，ＴＤ１０：１—长期稳定性优于０．１％达４０ｂａｒ（６００ｐｓｉ）—抗过载能力强、密封性能好、能用于真空场合，抗腐蚀，耐磨损—扩散硅式金属膜片传感器压力可达４００ｂａｒ（６０００ｐｓｉ）—模拟式：经济型，响应速度快，尤其适用于快速反应过程。
—智能式：通过ＨＡＲＴ协议实现多种操作程序。
·不锈钢外壳，能满足食品及制药工业的特殊卫生要求。
环氧树脂涂层铝外壳符合过程工业的要求。
·螺纹连接，卫生型连接，法兰连接—ＰＲＯＦＩＢＵＳ－ＰＡ：数字通信ＰＭＣ４１Ｇ１／２ＡＰＭＣ４５ＤＩＮ１１８５１ＰＭＰ４５Ｍｉｎｉｃｌａｍｐ仪表型号ＰＭＣ４１带Ｇ／螺纹１２ＰＭＣ４１带／ＮＰＴ螺纹１２ＰＭＣ４５卫生型螺纹ＰＭＣ４５法兰式ＰＭＣ４５·齐平式陶瓷传感器，（）。
·测量范围：表压或绝压：１０ｍｂａｒ．．．４０ｂａｒ（０．１５ｐｓｉ．．．６０ｐｓｉ）·过程连接：—螺纹连接—卫生型连接—法兰连接·过程温度：－４０．．．＋１２５℃（－４０．．．＋２５７°Ｆ）１５０℃（３０２可持续ｍａｘ．１小时·不锈钢（１．４４０４／ＡＩＳＩ３１６Ｌ）或铝外壳·３Ａ认证和ＥＨＥＤＧ认证采用高净度９９．９％陶瓷，适用于易磨损和粘性介质，陶瓷材料经ＦＤＡ认证，适用于卫生型场合＋＋°Ｆ）ＰＭＣ４１·陶瓷传感器·测量范围：表压或绝压：１０ｍｂａｒ．．．４０ｂａｒ（０．１５ｐｓｉ．．．６００ｐｓｉ）·过程连接：标准型，所有普通的压力表连接·过程温度：－４０．．．＋１００℃（－４０．．．＋２１２°Ｆ）·不锈钢（１．４４０４／ＡＩＳＩ３１６Ｌ）或铝外壳，适用于各种工程应用领域中的压力测量ＰＭＰ４１内螺纹适配器ＰＭＰ４１齐平式薄膜ＰＭＰ４５ＤＩＮ１１８５１，ＤＮ２５ＰＭＰ４５小型卡口ＰＭＰ４１·扩散硅金属膜片传感器，适用于各种工程应用领域中的压力测量·测量范围：表压或绝压：１００ｍｂａｒ．．．４００ｂａｒ（１．５ｐｓｉ．．．６０００ｐｓｉ）·过程连接—齐平式膜片，Ｇ１／２外螺纹—内螺纹连接头（ＤＩＮ３８５２－Ｅ－Ｇ１／２）和其他螺纹型式可选—连接头可更换：采用密封圈或气密焊接方式连接·过程温度：－４０．．．＋１００℃（－４０．．．＋２１２°Ｆ）·不锈钢（１．４４０４／ＡＩＳＩ３１６Ｌ）或铝外壳ＰＭＰ４５·齐平式金属膜片传感器，适用于卫生型应用·测量范围：表压或绝压：１００ｍｂａｒ．．．４００ｂａｒ（１．５ｐｓｉ．．．６０００ｐｓｉ）·过程连接：—卫生型—螺纹型·过程温度：－４０．．．＋１２５℃（－４０．．．＋２５７°Ｆ）＋１５（３０，小时·不锈钢或铝外壳·认证０＋２°Ｆ）ｍａｘ．１（１．４４０４／ＡＩＳＩ３１６Ｌ）３Ａ外壳电子插件ＣｅｒａｂａｒＭ外壳为不锈钢材料，抗化学腐蚀，采用卫生型设计，便于清洗－－无死区，抗冷凝，适用于食品和制药行业。
PTS21智能压力变送器使用说明书
加相当于 OUTH 所示一致的标准压力信号，翻至如图 9 所示的“SPAN”菜 单， 此时实时显示的数值为所加标准压力信号对应的 AD 值，待信号稳定后， 按下“■” 键保存该 AD 值（此时也可用“◄、▲”键修正 AD 值）， 再按 下“■”键保存。 同时变送器内自动运算校正系数。
-2
10
10
4
10 1
巴
(bar)
-5
10
-2
10
标准大 气压
(ATM)
9.869 ×10-6 9.869 ×10-3
10
-3
10
9.869 9.869 ×10-4
-4-
米水柱
(mH2O)
1.02 ×10-4
1.02 ×10-1
1.02 ×102 1.02 ×10-2
毫米汞柱
(mmHg) 7.5 ×10-3
精度等级：
陶瓷电容：0.1，0.2，陶瓷压阻：0.2，0.5
温度影响：
≤±0.07%FS/10℃
稳定性：
0.10%FS/年
工作电压：
14~36VDC
最大功耗：
1W
Байду номын сангаас
输出信号：
4~20mA
负载阻抗：
≤500Ω
绝缘阻抗：
500VDC 时，100MΩ
连接方式：
螺纹
连接尺寸：
M20×1.5，R1/2″(可用在 G1/2”内螺纹上)
精密型智能压力变送器变送器加入了微电子智能芯片，使变送器做到智能化。具有人 机友好界面，自由设定各参数值，自校正，具有背光 LCD 显示等特点。
二. 主要技术参数
最大压力：
陶瓷电容：7MPa，以实物为准，陶瓷压阻：30MPa，以实物为准
E+H压力变送器操作说明书.doc

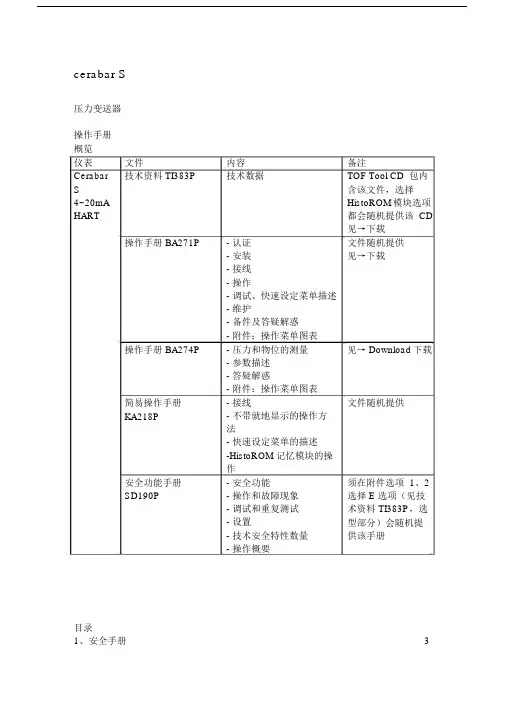

cerabar S压力变送器操作手册概览仪表文件内容备注Cerabar 技术资料 TI383P 技术数据TOF Tool CD 包内S 含该文件，选择4~20mA HistoROM模块选项HART 都会随机提供该 CD见→下载操作手册 BA271P - 认证文件随机提供- 安装见→下载- 接线- 操作- 调试、快速设定菜单描述- 维护- 备件及答疑解惑- 附件：操作菜单图表操作手册 BA274P - 压力和物位的测量见→ Download下载- 参数描述- 答疑解惑- 附件：操作菜单图表简易操作手册- 接线文件随机提供KA218P - 不带就地显示的操作方法- 快速设定菜单的描述-HistoROM 记忆模块的操作安全功能手册- 安全功能须在附件选项 1、2SD190P - 操作和故障现象选择 E 选项（见技- 调试和重复测试术资料 TI383P，选- 设置型部分）会随机提- 技术安全特性数量供该手册- 操作概要目录1、安全手册 (3)1.2 安装、调试和操作 (4)1.3 操作安全性 (4)1.4 安全惯例和图标的注释 (4)2、认证 (5)2.1 仪表设计 (5)2.2 供货范围 (6)2.3 CE 标志 (6)2.4 注册商标 (6)3、安装 (7)3.1 接收和存储仪表 (7)3.2 安装条件 (7)3.3 安装手册 (7)3.4 安装后的检查 (10)4．接线 (10)4．1 仪表的接线 (10)4.2 电子腔室的接线 (11)4．3 等电势 (13)4．4 接线后检查 (13)5．操作 (13)5．1 现场显示模块（可选） (14)5．2 操作按钮 (14)5．3 现场操作 -不带就地现场显示 (17)5．4现场操作-带现场显示 (17)5．5 HistoROM （可选） (19)5．6 TOF TOOL 操作程序 (20)5.7通过手持终端HART手操器操作 (21)5．8 Commuwin II 操作程序 (21)5．9 锁定 /解锁操作 (22)5．10 工厂设定（重置） (23)6 调试 (24)6.1 功能检测 (24)6.2 语言选择与测量模式选择 (24)6.3 位置调节 (25)6.4 压力测量 (26)6.5 液位测量 (27)7 维护 (29)7.1 表面清洁 (30)8.故障排除 (30)8.1 错误信息 (30)8.2 输出响应错误 (36)8.3 确认错误信息 (37)8.4 维修 (37)8.5 带防爆认证的仪表维修 (37)8.7 返修仪表 (38)8.8 存储 (38)8.9 软件 (38)9.技术数据 (39)10 附件 (39)10.1 现场显示， TOF TOOL 和现场手操器的操作菜单 (39)10.2 HART Commuwin II 操作矩阵 (40)10.3 专利 (41)索引1、安全手册1.1 设计用途Cerabar S是一种测量压力和液位的压力变送器。
智能压力变送器手册x-01-034v1.3
47.00 172.00
单位:mm
6
组件图
端子盖组件 端子座组件 壳体组件 接地片及螺钉 EMC板 COM组件 LCD组件 显示盖组件
堵头 调节挡片
紧定螺钉 排气、排液阀
测量组件
现场调试图
HART通讯连接图
计算机
HART MODEM
HART通讯器
电源
负载电阻
负载电阻
变送器
电源端的计算机或HART通讯器连接图
3
2.49～248
-100～248
ห้องสมุดไป่ตู้
4
20～2070
-100～2070
5
138～13800
-100～13800
量 程 比：100:1 精度等级：量程2、3、4、5 ： 0.05级
量程1、2、3、4、5： 0.1级 量程比影响：
0.05级：量程2-5，在量程比为1:1—10:1时，为调校量程的±0.05%； 在量程比>10:1时，为±[0.015＋0.005×量程比]%；
T550C-AP智能绝压变送器
特点
工业用悬浮式传感器 防雷保护电路设计 隔离膜片材料可选 性能指标
测量介质：液体、气体或汽体 测量范围：
量程代码
量程(kPa)
1
2.06～206
2
10.3～1034
3
55～5515
4
276~27580
测量范围(kPa) 0～206 0～1034 0～5515 0~27580
安装支架水平管安装方式
安装支架 过程接口左侧为默认高压侧
安装支架
过程接口左侧为默认高压侧
4
插入法兰安装方式图
安装支架尺寸
压力变送器的调试方法及注意事项
压力变送器的调试方法及注意事项
压力变送器的作用是测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC 信号输出以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
下面为大家简单的介绍一下压力变送器的调试方法及注意事项。
一、调试方法
拧下保护盖，即可看到调零和满程电阻器，外接标准电源及电流表（０.２极以上），
即可调整，步骤如下：
在变送器没有加压的情况下，调节零点电阻器，使之输出电流４mＡ，
变送器加压到满量程，调节满程电阻器，使之输出电流２０mＡ，
反复以上步骤两三次，直到信号正常。
调节完毕，拧紧保护盖。
二、注意事项
凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。
接供电电源时应严格按照我公司接线说明进行连接。
边送器过载压力不可超过量程的200％。
使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
三、接线图
导读。
3051差压、压力变送器说明书
数字化•智能压力/差压变送器DIGITAL•INTELLIGENT PRESSURE/DIFFERENCE PRESSURE TRANSMITTER1.变送器调检前请水平放置。
2.微量程变送器安装至现场后，应对变送器调零。
3.变送器应安装在干燥的环境中，切忌雨水冲刷。
在恶劣环境下，露天安装应使用变送器保护箱。
4.禁止用户自行拆装。
5.请用户自行检查变送器供电电压是否稳定和洁净（电源应防止交流干扰）。
6.经防爆检验合格的产品，不得随意更换元件或改变结构。
7.变送器外接地螺钉须可靠接大地。
8.本安型变送器外配安全栅的安装使用须按其使用说明书进行。
9.当本安防爆型变送器在爆炸危险环境区使用时，向安全栅供电的电源变压器须符合GB3836、4-2000标准8.1来要求。
10.S-PORT通信口必须使用我公司专用转接模块。
开箱后请用户仔细阅读本使用手册！简介 ．．．．．．．．．．．．．．．．．．5 1概述1.1整机外形 ．．．．．．．．．．．．．．61.2整机结构 ．．．．．．．．．．．．．．71.3工作原理简介 ．．．．．．．．．．．．8 2安装使用2.1整机外形尺寸图 ．．．．．．．．．．．92.2现场安装 ．．．．．．．．．．．．．．102.2.1安装方式 ．．．．．．．．．．．．102.2.2引压方式 ．．．．．．．．．．．．102.2.3排气/液阀 ．．．．．．．．．．．122.2.4盖子锁 ．．．．．．．．．．．．．122.2.5流程连接孔距离调整 ．．．．．．．122.2.6安装注意事项 ．．．．．．．．．．142.3与测量方式相关问题 ．．．．．．．．．142.4电气安装 ．．．．．．．．．．．．．．172.5本安防爆型变送器系统接线图 ．．．．．192.6隔爆型变送器说明 ．．．．．．．．．．19 3调试与操作3.1概述 ．．．．．．．．．．．．．．．．203.1.1各键的定义 ．．．．．．．．．．．213.1.2各键的功能描述 ．．．．．．．．．223.1.3工作状态显示 ．．．．．．．．．．223.1.4菜单描述 ．．．．．．．．．．．．223.1.5符号的输入 ．．．．．．．．．．．233.1.6整数的输入 ．．．．．．．．．．．233.1.7小数的输入 ．．．．．．．．．．．23 3.2变送器准确度微调 ．．．．．．．．．．24数字化•智能压力/差压变送器使用手册3.3主菜单说明 ．．．．．．．．．．．．．253.4子菜单操作详细说明 ．．．．．．．．．264用户维护4.1概述 ．．．．．．．．．．．．．．．．334.2软维护 ．．．．．．．．．．．．．．．334.3硬维护 ．．．．．．．．．．．．．．．344.4故障排除 ．．．．．．．．．．．．．．355 法兰变送器安装使用说明5.1 概述 ．．．．．．．．．．．．．．．385.2 品种规格 ．．．．．．．．．．．．．385.3 仪表的调校 ．．．．．．．．．．．．425.4 仪表的使用方法 ．．．．．．．．．．425.5 仪表维护 ．．．．．．．．．．．．．495.6 订货须知 ．．．．．．．．．．．．．49附录A.1性能指标 ．．．．．．．．．．．．．．52A.1.1技术指标 ．．．．．．．．．．．．52A.1.2使用条件 ．．．．．．．．．．．．55A.2随机附件 ．．．．．．．．．．．．．．56A.3注意事项 ．．．．．．．．．．．．．．56数字化•智能压力/差压变送器是在采用世界先进的、成熟的、可靠的电容传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成的多功能数字化•智能仪表。
变送器的安装及校验
一、技术条件：变送器的安装：（1）将变送器安装在托盘上，紧固螺栓。
（2）将托盘用U形螺栓固定在现场安装架上。
（3）将导压管与变送器连接。
（4）将工作电源接入变送器（5）检查各连接牢固、密封良好、平稳美观。
变送器的校验：（1）将变送器的高压侧与压力校验仪正确的连接，低压侧对空。
（2）选用符合标准的压力表。
（3）校验仪表回路正确接线并上电。
（4）连接手操器BT200/475,读取变送器参数并记录。
（5）根据要求修改变送器的量程（BT200在C21、C22项修改上下限，475在详细设置（4）-信号状况（2）-上限（2）-下限（3）。
并将变送器量程确定为5个鉴定点。
（6）逐次加压至各鉴定点，记录对应的仪表输出电流。
（7）逐次降压至各鉴定点，记录对应的仪表输出电流。
（8）计算变送器的示值误差是否在允许范围之内。
（9）如超出允许误差，重新调整零位和量程。
（10）填写校验报告。
（三）断电后拆除校验设施。
（12）清理现场。
2、技术要求（1）工具使用方法得当。
（2）操作步骤正确。
（3）接线正确，校验仪器选择正确。
（4）读取参数正确。
（5）管路密封实验符合技术要求。
（6）仪表调试精度符合技术要求。
（7）符合安全操作规范。
二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。
（2）照明良好，光线充足。
2341、准备时间：5min2^操作时间：50min《压力变送器的校验》考核评分表姓名：_____________________________准考证号：_________________________________考核开始时间：_______________________________考核终止时间：___________________________考评员：_________________________ 考核日期：年月日。
罗斯蒙特3051C压力变送器校准调试方法
罗斯蒙特3051C压力变送器校准调试方法武汉德科玛2014-10-29 11:23:46罗斯蒙特3051C压力变送器的调试校准方法一．准备工作我们知道差压变送器在应用中是与导压管相连接的，通常的做法，需要把导压管和差压变送器的接头拆开，再接入压力源进行校准。
这样是很麻烦的，并且工作和劳动强度大，最担心的是拆装接头时把导压管扳断或出现泄漏问题。
我们知道不管什么型号的差压变送器，其正、负压室都有排气、排液阀或旋塞；这就为我们现场校准罗斯蒙特3051差压变送器提供了方便，也就是说不用拆除导压管就可校准差压变送器。
对差压变送器进行校准时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。
压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表(电压表)、手操器接入变送器输出电路中，通电预热后开始校准。
二.常规差压变送器的校准先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA,在现场调校讲的是快，在此介绍零点、量程的快速调校法。
调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1／5，即量程向上调整1mA，零点将向上移动约0.2mA,反之亦然。
例如:输入满量程压力为100Kpa,该读数为19.900mA, 调量程电位器使输出为19.900+(20.000-19.900)*1.25=20.025mA.量程增加0.125mA，则零点增加1／5*0．125=0.025.调零点电位器使输出为20.000mA.零点和满量程调校正常后，再检查中间各刻度，看其是否超差?必要时进行微调。
然后进行迁移、线性、阻尼的调整工作。
三.罗斯蒙特3051智能差压变送器的校准用上述的常规方法对智能变送器进行校准是不行的，因为这是由HART变送器结构原理所决定了。
实验三 AO3051压力变送器的调试
实验三AO3051智能电容式压力/差压变送器的调试一、实训目的（1）了解电容式压力（差压）变送器的性能、结构和安装方法（2）学习电容式压力（差压）变送器的零位、量程、零点迁移的调整方法（3）了解变送器使用时的接线方法二.、仪器与设备被校的AO3051压力变送器、精密弹簧压力表、活塞压力校验台、数显表、扳手、螺丝刀、导线(2根)、插座、插头、兆欧表。
三、实训内容和步骤1．选用仪器、仪表、工具.(1) 精密弹簧压力表的选用应根据被校AO3051变送器的量程而定，应比变送器的量程稍大即可。
(2) 精密弹簧压力表在使用前应保证其指针指在零刻度线，否则应用取针器将指针取出，保证其在垂直方向上指零。
(3) 数显表在使用前应进行量程和上、下行限的设置以及跳板线的设置。
2．活塞压力校验台排空气首先应该将校验台的油杯打开，并保证油量至少达到油杯容积的1/3。
然后关掉2个进油阀，反复转动手柄对油杯里面的油进行排气，完毕后关掉油杯阀，再打开其中一个进油阀，并对它进行排气。
再关掉这个进油阀，之后再继续排完另一个进油阀的空气，然后将其阀门关掉。
3．仪表安装将校验台空气排完后，将精密弹簧压力表，AO3051变送器分别安装在校验台上并保证其方位一致，便于读数。
4．仪表接线将数显表的3,6端分别接入AO3051变送器的正负两端，将14,15号端接入到220伏的交流电压。
5．绝缘性检查将兆欧表的两个端子分别接到变送器的接地端，然后以每分钟顺时针120转的速度转动兆欧表，待调速器发生滑动后即可读数，如果其读数大于100ΜΩ，说明其绝缘性良好。
6．校验过程将仪表安装好后，(1) 先根据3051变送器的量程选好最少5~10个校验点，包括零点和最大量程，并根据变送器所受压力与其输出电流的线性关系算出每个校验点分别对应的标准电流。
(2) 同时打开两个进油阀，转动手柄加压到最大量程测试它的耐压性。
(3) AO3051为智能变送器，在变送器面板上有按键可以直接调整量程及零点。
