1分钟教你认识同轴接口、光纤接口

合集下载

视频监控系统常用的同轴电缆、双绞线、光纤的基础知识！

视频监控系统常用的同轴电缆、双绞线、光纤的基础知识！这篇文章为大家总结的视频监控系统常用的同轴电缆、双绞线、光纤的基础知识！1、同轴电缆同轴电缆，是由一层层的绝缘线包裹着中央铜导体的电缆线。

它的特点是抗干扰能力好，传输数据稳定，价格也便宜，同样被广泛使用，如闭路电视线等。

同轴细电缆线一般市场售价几元一米，不算太贵。

同轴电缆用来和BNC头相连，市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品，大家可直接选用。

在工程实际中，为了延长传输距离，要使用同轴放大器。

同轴放大器对视频信号具有一定的放大，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，以使接收端输出的视频信号失真尽量小。

但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2到3个，否则无法保证视频传输质量，并且调整起来也很困难。

因此，在监控系统中使用同轴电缆时，为了保证有较好的图象质量，一般将传输距离范围限制在400-500米左右。

另外，同轴电缆在监控系统中传输图象信号还存在着一些缺点：1）同轴电缆本身受气候变化影响大，图象质量受到一定影响；2）同轴电缆较粗，在密集监控应用时布线不太方便；3）同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线；4）同轴电缆抗干扰能力有限，无法应用于强干扰环境；5）同轴放大器还存在着调整困难的缺点。

2、双绞线双绞线常见的有3类线，5类线和超5类线、6类线，以及7类线。

前者线径细而后者线径粗，型号如下：1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

3）三类线：在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。

同轴和光纤输出知识

两种民用数字音频接口------光纤传输和同轴传输数字音源以数字方式处理声音讯号或数据，常见的数字音源有CD、MD、LD、DVD、DV、DAT、DCC等，根据需要，这些机器可通过数字输出、输入接口与其它的音响器材作讯号或数据的传输。

如在某些CD机上有DIGITAL OUT的端子，便于外接品质较好的DAC（数模转换器）来提升音质；而在大多数的DVD机上会同样的端子，除同样可用于外接高品质DAC外，更重要的是输出Dolby Digital 和DTS数字信号，提供给AV功放（或解码器），以获得5.1声道的环绕声音响效果。

音响器材所用的数字接口包括：数字同轴接口SPDIF（民用）、光纤接口Toshiba Link（民用）、及AES/EBU（专业）接口格式。

下面便对我们会经常接触到的民用数字接口作一简单的介绍。

一、光纤线TOSLINK全名Toshiba Link。

这是日本东芝（TOSHIBA）公司较早开发并设定的技术标准，它是以Toshiba+link命名的,在器材的背板上有OPTICAL作标识。

现在几乎所有的数字影音设备都具备这种格式的接头。

Toslink光纤曾大量应用在普通的中低档CD、LD、MD、DVD机及组合音响上。

Toslink使用光纤传送SPDIF讯号，分两种类型，一般家用的设备都是用标准的接头，而便携式的器材如CD随身听等，则是用与耳机接头差不多大小的迷你光纤接头mini-Toslink。

光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比。

但是，时基误差是影响音质的重要因素，所以衡量数字音响设备传输接口性能的好坏，应以引起时基误差的大小为标准。

由于光纤连接的信号要经过发射器和接收器的两次转换，会产生严重影响音质的时基抖动误差（Jitter），因此这类光纤接口音质虽然较为透明，但数码味较浓，缺乏生气，显得缺乏韵味。

在市面较为常见的光纤发送器和接收器中日本品牌居多，常见的有TOSHIBA、SONY和SHARP等、它们相互间电气性能是一致的，可以通过光纤线互相连接。

【精选】常见音频接口介绍

最常见的模拟接口——3.5mm立体声接口（小三芯接口）
3.5mm立体声接口又叫做小三芯接口，这是我们目前看到的最主要的声卡接口，绝大部分消费类声卡（包括板载声卡）都在使用这类接口。
3.5mm接口提供了立体声的输入输出功能，因此一般来说支持5.1的声卡（6声道）或音箱来说，就需要3个3.5mm立体声接口来接驳模拟音箱（3×2声道=6声道）；7.1声卡或音箱就需要4个3.5mm立体声接口（4×2声道=8声道），以此类推。
3.5毫米插头结构
• 3.5毫米插头一般可分为三芯和二芯两种，如下图：
二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。现在二芯插头很少，所以麦克也用三芯插头。耳机和麦克插头的接线定义如下图：
麦克、耳机插头的接线如下图：
采用三芯的麦克插头还有两种接法，如下图：
RCA模拟音频接口
常见音频接口介绍
玩音频我们总要碰到各种各样的接口，如果不了解会出现什么情况？根本不知道怎么用，也不知道为什么不出声。这可不是危言耸听，因为有些接口虽然貌似一样，但是实现原理却完全不同。即便你认识它了，可你知道它的内在么？看似简单的接头，它又是如何工作的呢？譬如说看似最简单的3.5mm 接头，为何两声道的东东，它有分成三段？别着急，下面笔者就为大家答疑解惑。几乎所有电气类接口在市场上都被人形象的分成两类： “公头”和“母头”，而如果换个说法可能大家会更清楚的了解，“公头”对应“接头”，“母头”对应“插孔”。 OK，下面看看最常见的各类头。
XLR接口：
XLR俗称卡侬头，有三针插头和锁定装置组成。由于采用了锁定装置，XLR连接相当牢靠。XLR接口通常在麦克风、电吉他等设备上能看到，但它不一定是平衡接口，因为平衡接口的传输实现方式是比较复杂的，对电路的要求也比较高。下面我们来看看平衡模拟传输的实现方式

各类音频接口你了解多少

各类音频接口你了解多少文章摘要：本文主要介绍一些常用的音频接口，让不懂音乐的人士认识音乐和了解音乐的基本常识，也可以让爱音乐的人士温故而知新。

概述1.1 TRS 接头TRS 接头是一种常见的音频接头。

TRS 的含义是Tip（signal ）、Ring （signal ）、Sleeve （ground ）。

分别代表了该接头的3个接触点。

TRS 插头为圆柱体形状，触点之间用绝缘的材料隔开。

为了适应不同的设备需求，TRS 有三种尺寸分别为2.5mm 、3.5mm 和6.22mm 。

实物如错误！未找到引用源。

所示，从右到左依次是2.5mm 、3.5mm 、6.22mm 接口。

2.5mm 接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm 接头在PC 类产品以及家用设备上比较常见，也是最常见到的接口类型；6.3mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。

TRS 接头提供了立体声（即双声道：左声道和右声道）的输入输出功能。

TRS 接头实物图 1.2 RCA 模拟音频接口RCA 接头就是常说的莲花头，利用RCA 线缆传输模拟信号是目前最普遍的音频连接方式。

传输模拟信号时，每一根 RCA 线缆负责传输一个声道的音频信号，所以立体声信号，需要使用一对线缆。

对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。

立体声RCA 音频接口，一般将右声道用红色标注，左声道则用蓝色或者白色标注。

这样的接头也能够传输数字信号。

RCA 接口实物图1.3 XLR 接头XLR 接头,又被称做卡侬头，之所以被称做卡侬头是因为James H. Cannon 先生是卡侬头最初的生产制造商。

最早的产品是"Cannon X " 系列,后来，对产品进行了改进，增加了一个插销，产品系列更名为："Cannon XL" ，然后又围绕着接头的金属触点，增加了橡胶封口胶（R ubber compound ），最后人们就把这三个单词的头一个字母拼在一起，称作" XLRConnector",即XLR 接头。

【原创】光纤接口≠“光纤宽带”接口，同轴、光纤常识普及

【原创】光纤接口≠“光纤宽带”接口，同轴、光纤常识普及对不少玩家来说，同轴、光纤这两个名词绝对混了个耳熟。

但大部分人对这两个接口的作用并不清楚，甚至把光纤接口误认为“光纤宽带”的接口。

今天我们就让我们来简单介绍一下这对熟悉的陌生人……注意：同轴、光纤都是与音频I/O相关的接口，而不是一些新手想当然的网络接入口。

光纤、同轴本是同根生光纤和同轴电缆接口算是同胞兄弟，它们都是为了服务S/PDIF(索尼/飞利浦数字接口格式)数据传输而设计的，只是实际的数据传输原理并不相同。

S/PDIF协议在数据传输上规定发送端是只发不收，接收端也是只收不发。

光纤和同轴这两套系统满足这个协议，传输数据也基本一致，甚至传输电平都相仿，只是传输媒介不同，导致原理上的差异。

同轴电缆在收发端不需要进行电信号转换，换言之数据线上任何一个节点的内容都是可以被直接使用的。

这样的优势是直接，问题则是难免会遇到远距离传输衰减严重或者受干扰严重影响音质。

光纤正好弥补了受传输距离限制的影响。

原理上，光纤系统的抗干扰性和传输距离都是优于同轴电缆。

但光纤在传输中的数据和收、发端并不一致，发送端需要先将电信号转换为光信号，接收端则要反过来将收到的光信号解析为电信号后才能给出音频信息。

虽说光信号传输起到了电气隔离的作用，对于减小共地噪声非常有帮助。

但有可能引进一些额外的Jitter（时钟抖动），部分发烧友认为同轴接口的听感比光纤好，近距离还是同轴更让人喜欢。

音频用D/A与A/D浅析光纤和同轴系统都是用来连接更高阶的Hi-Fi设备，而非普通音箱、耳机等产品。

比如独立式DAC（Digital-Analog Converter）、ADC 或者数字家庭影院功放设备，以及数字信号接口间的对录。

以DAC为例，DAC的作用是数-模转换，用于数字音频的放音；而ADC的流程则相反，模-数转换作用，用于录音。

无论何种数字音频，它们都分别是终点和起点。

数字音频信号从输出口出来以后，到DAC的接收端口上，比如光纤接收器或者同轴接收网络。

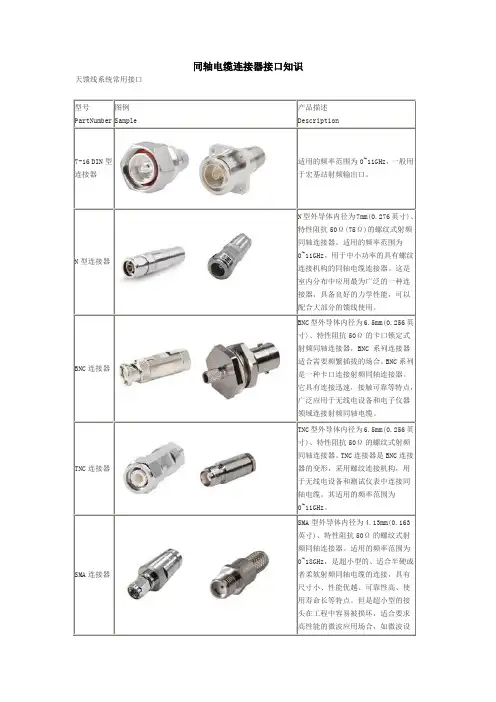

同轴电缆连接器接口知识

天馈线系统常用接口型号图例PartNumber Sample7-16 DIN 型连接器N 型连接器BNC 连接器 TNC 连接器SMA 连接器同轴电缆连接器接口知识产品描述 Description适用的频率范围为 0~11GHz，一般用于宏基站射频输出口。

N 型外导体内径为 7mm(0.276 英寸)、特性阻抗 50Ω (75Ω )的螺纹式射频同轴连接器。

适用的频率范围为 0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。

这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。

BNC 型外导体内径为 6.5mm(0.256 英寸)、特性阻抗 50Ω 的卡口锁定式射频同轴连接器，BNC 系列连接器适合需要频繁插拔的场合。

BNC 系列是一种卡口连接射频同轴连接器。

它具有连接迅速，接触可靠等特点，广泛应用于无线电设备和电子仪器领域连接射频同轴电缆。

TNC 型外导体内径为 6.5mm(0.256 英寸)、特性阻抗 50Ω 的螺纹式射频同轴连接器。

TNC 连接器是 BNC 连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。

其适用的频率范围为 0~11GHz。

SMA 型外导体内径为 4.13mm(0.163 英寸)、特性阻抗 50Ω 的螺纹式射频同轴连接器。

适用的频率范围为 0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。

但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设UHF 连接器7/8 EIA Flange1-5/8 in EIA Flange3-1/8 EIA Flange4-1/2 IEC Flange6-1/8 EIA Flange反向连接器备的内部连接。

UHF通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。

光纤接口定义

常见光纤接口类型光纤接口连接器的种类常见的光纤模块有两种，一是GBIC光模块，另一个是SFP光模块。

SFP模块是一种光模块（Small Form Factor Pluggable 小封装模块），相比于GBIC模块要小，是GBIC光模块的发展，适应于高密度端口数而设计的，端口速率从100M到2.5Gbps不等。

两种模块都支持热插拔。

光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP 模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。

最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。

此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

②SC型光纤连接器也就是连接GBIC光模块的连接器，它的外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式是采用插拔销闩式，不须旋转。

此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

③ST型光纤连接器常用于光纤配线架，外壳呈圆形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式为螺丝扣。

④LC型光纤连接器也就是连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

该连接器所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25m，提高了光配线架中光纤连接器的密度。

各种光纤接口类型介绍

各种光纤接口类型介绍光纤接口类型是指光纤设备之间进行连接时所采用的连接接口标准。

随着光纤技术的不断发展，出现了各种不同类型的光纤接口。

下面将介绍几种常见的光纤接口类型。

1. FC接口（Fiber Channel）：FC接口是一种用于高速光纤通信的常见光纤接口类型。

它采用圆形插孔和螺纹转接结构，可以提供较好的光纤连接和稳定性。

FC接口通常用于数据中心和存储设备之间的高速数据传输。

2. SC接口（Subscriber Connector）：SC接口是一种早期被广泛使用的光纤连接接口类型。

它采用圆形插孔和引导销结构，具有稳定性和易于连接的特点。

SC接口通常用于局域网（LAN）的连接和光纤模块之间的连接。

3. LC接口（Lucent Connector）：LC接口是一种小型光纤连接器接口类型，它采用拉拽式结构，被广泛应用于高密度光纤连接。

LC接口具有体积小、插拔方便等优点，逐渐取代了SC接口在一些应用领域的地位。

4. ST接口（Straight Tip）：ST接口是一种圆形插孔和螺纹结构的光纤连接器接口类型。

ST接口在早期被广泛应用于光纤通信系统，但由于其体积较大，逐渐被更小型的接口类型所取代。

5. MTRJ接口（Mechanical Transfer Registered Jack）：MTRJ接口是一种双通道光纤连接器接口类型。

它结合了SC接口的插入和引导销结构以及RJ-45接口的体积，适用于高密度的光纤连接。

除了上述几种常见的光纤接口类型外，还有一些其他类型的接口，例如MT-RJ接口、E2000接口、MU接口等。

MT-RJ接口是一种小型光纤连接器接口类型，它采用插入和引导销结构，用于高密度光纤连接和光纤模块之间的连接。

E2000接口是一种高性能光纤连接器接口类型，它采用带盖的设计，可以防止灰尘和其他污染物进入连接器内部，提供更可靠的连接。

MU接口是一种小型光纤连接器接口类型，类似于SC接口，但其体积更小。

光纤接口分类

光纤接口分类随着科技的发展，光纤接口已经广泛应用于各种场合。

光纤接口是用于连接光纤和网络设备之间的一个重要组件。

在实际应用中，光纤接口的选择和使用是非常重要的，下面我们将为您介绍光纤接口的分类和特点。

一、FC光纤接口FC光纤接口是一种常见的光纤接口，是光纤连接器中最古老的一种。

FC光纤接口采用了螺纹锁紧机制，使得它在插拔时更加牢固，不易脱落。

它的优点是连接稳定，传输速率快，误码率低，并且支持单模和多模两种光缆类型。

二、SC光纤接口SC光纤接口是最常用的一种光纤接口，通常用于单模光纤。

它的优点是插拔方便，传输速度快，而且不需要旋转锁紧，非常方便。

它可以非常精确地对齐光纤，使得信号传输更加稳定。

SC光纤接口的特点是简单、可靠，传输距离也比较远，因此在数据中心或者机房中使用非常广泛。

三、LC光纤接口LC光纤接口是一种小型的光纤接口，通常用于高速数据传输。

它的优点是更小，更轻，传输速度更快，而且不需要旋转锁紧机制。

LC光纤接口在高速网络中广泛使用，因为它可以支持更高的数据传输率。

LC光纤接口的缺点是它的连接比较精细，有时会对操作者的灵敏度和精度要求比较高。

四、ST光纤接口ST光纤接口是一种老式的光纤接口，多用于多模光纤的数据传输。

它采用的是插入式锁定机制，安装简单方便，但不够牢固。

因此，ST光纤接口通常在一些低速传输场合中使用。

综上所述，FC、SC、LC和ST四种光纤接口各有其特点和优劣势。

在实际应用中，我们应根据不同的场景需求选择不同的光纤接口。

希望这篇文章对您选择光纤接口有所帮助。

认识掌握光纤-连接器-适配器-接口及跳线

光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒。

通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是15mm~50mm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8mm~10mm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤通常被扎成束，外面有外壳保护。

纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。

光纤的特性由於光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光讯号而非电讯号.因此,光纤具有很多独特的优点.如:宽频宽.低损耗.屏蔽电磁辐射.重量轻.安全性.隐密性.光纤系统的运作你可能知道任何通讯传输的过程包括:编码→传输→解码,当然,光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出.光纤光缆的运用光缆的应用区分,可分为3种:专业用途,一般屋外,一般屋内.在专业用途上包括海底光缆,高压电塔上之空架光缆,核能电厂之抗辐射光缆,化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异,依各型光缆依制造设计时之特质,其所适用之范围各有不同.光缆从屋外至屋内的过程中可分为空架,地下道,直接埋设,管道间铺设,室内用。

光纤的历史1880-AlexandraGrahamBell发明光束通话传输1960-电射及光纤之发明1977-首次实际安装电话光纤网路1978-FORT在法国首次安装其生产之光纤电1990-区域网路及其他短距离传输应用之光纤2000-到屋边光纤=>到桌边光纤光纤的分类光纤标准多、参数复杂、一般的非专业人员很难理解，但对一般的局域网，我们只需简单了解以下多模光纤和单模光纤的概念就可以了。

分钟教你认识同轴接口光纤接口

分钟教你认识同轴接口光纤接口集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]1分钟教你认识同轴接口、光纤接口开博尔用户不知道有没有注意到开博尔的4K蓝光播放器背部接口有比电视盒子多出像COAXAL、OPTICAL等接口，相信影音发烧友对它们早就了熟于胸，但其它用户知道它们是作什么用的吗今天小开为你简要介绍COAXAL、OPTICAL接口及其作用。

了解COAXAL、OPTICAL接口前，先了解数字音频S/PDIF输出标准。

S/PDIF是Sony/Philips Digital Interconnect Format的缩写，是索尼与飞利浦公司合作开发的被广泛采用的民用数字音频接口协议，事实上已成为民用数字音频格式标准。

S/PDIF接口在影音设备上一般分同轴接口和光纤接口，即开头提及的COAXAL接口和OPTICAL接口。

同时，COAXAL接口和OPTICAL接口常见于比较专业的影音播放设备背面，用于传输Hi-Fi音频。

同轴接口（COAXAL）同轴接口采用阻抗为75Ω的同轴线为传输媒介，其优点是阻抗恒定、传输误差极小、传输频带宽，优质的同轴线频宽可达几百兆Hz，因此能够保证音频的质量。

开博尔同轴线与电视机上常见信号接口有点类似，接头有两个同心导体，导体和屏蔽层共用同一轴心，线的阻抗是75Ω。

光纤接口（OPTICAL）光纤接口英文名为TOSLINK，器材上一般标为“OPTICAL”。

物理接口分两种类型，一种是标准方头，如开博尔方头光纤线，另一种是在便携设备上常见的TRS接头类似的圆头。

光纤连接是以光脉冲形式来传输数字信号，可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比（DAC位数越高，信号失真越小），单从技术角度来讲，它是传输速度最快的。

一般来说，同轴输出与光纤输出的音频质量相近，因此，有一些功放只设置光纤输出或同轴输出，省却其中一种。

音频接口、接线释义篇.

第六节光纤接口
三、光纤连接器光纤连接器，也就是接入光模块的光纤接头，光纤连接器由光纤和光纤两端的插头组成。插头由插针和外围的锁紧结构组成。光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器影响了光传输系统的可靠性和各项性能。
第一节圆柱形音频接头
一、模拟音频接口之TRS接口 TRS 接头是一种常见的音频接头。 TRS 的含义是 Tip（signal头）、Ring （signal环）、Sleeve（ground套筒），即第一字母缩写，分别代表了该接头的3个接触点。 TRS 插头为圆柱体形状，触点之间，用绝缘的材料隔开。为了适应不同的设备需求，TRS 有三种尺寸（符号&表示“英寸”）：1/4& (6.3mm)，1/8& (3.5mm)，3/32&(2.5mm)。 Tip(signal) →头（顶端、尖端）信号 - 左声道 Ring(signal)→环信号 - 右声道 Sleeve(ground)→套筒（接地）- 公共地
第六节光纤接口
二、光模块、光电转换器、光纤收发器 1、光模块光电转换模块，叫做光纤模块器，简称光模块(optical module)。光模块作用就是实现“光信号”与“电信号”的转换（光电转换），发送端把
电信号转换成光信号，通过光
纤传送后，接收端再把光信号转换成电信号。
第六节光纤接口
音频接口、接线释义篇
这里详细介绍一下目前常用的各种音频接口类型、规格、规范，以及接线要求。一般音视频设备接口分为“插头”（英文：Male connector、plug）和 “插座”（英文：Female connector、socket），实际应用中，由于习惯经常将插头、插座统称接口（interface）或接头（connector），且二者不加

各类光纤接口类型的区别与图示

各类光纤接口类型的区别与图示光纤的接口比较复杂，在项目的过程中有时候确实很容易弄错，为了方便自己和大家的工作，特整理了以下资料：光纤接头类型主要可以分为以下几种：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(光纤收发器用的较多)LC 卡接式方形，比SC略小（光纤交换机用的较多）MT-RJ 方型，一头光纤收发一体如下图所示：光纤模块主要分为以下两种，一般都支持热插拔：GBIC（Giga Bitrate Interface Converter）使用的光纤接口多为SC或ST型SFP小型封装GBIC，使用的光纤为LC型光纤单模和多模的标识：L：表示单模，波长1310纳米；LH：表示单模长距，波长1310纳米，1550纳米；SM：表示多模，波长850纳米；SX/LH：表示可以使用单模或多模光纤；单模光纤的传输距离要比多模光纤远。

下面，是一些接线图，方便大家查看：另外，如下图所示，在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/APC”等，其含义如下：“/”前面部分表示尾纤的连接器型号：“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC 接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

“/”后面表明光纤接头截面工艺，即研磨方式：“PC” 微球面研磨抛光，在电信运营商的设备中应用得最为广泛，其接头截面是平的，。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

“APC”呈8度角并做微球面研磨抛光，可改善电视信号的质量。

转载请注明出处：。

这篇文章发表于2010/01/25 15:49，属于Network分类。

高清播放机的常见接口解析

窥探高清播放机背后接口在上几期的高清知识的讲解中，ZOL高清频道为大家讲解了关于关于视频、音频方面的格式问题。

这些问题可能相对来说虽然很基本，但是却比较枯燥，而且立马见效就让你认识自己的机器还不太现实。

但是今天这期我们就主要讲解一下高清播放机上面的接口，也许对你购买播放机时候扫盲见效最快，想了解的朋友看过来吧。

许多朋友可能和笔者一样是忙于工作又或者是上学时候学习的方向没有涉及到许多物理方面的知识，因此对于各种PC类产品都不曾熟悉掌握，接触起来高清播放机就非常的有难度了。

但是这部分人又有足够的素质以及渴望的心态了解这个产品，才不至于闹出插错接口的尴尬。

今天就对高清播放机上面的常见的接口来次全方面的介绍。

希望大家能够了解自己的机器，做到使用的时候胸有成竹，自然会在生活中解决不少的问题。

高清播放机高清播放机的接口由于考虑到兼容多种播放设备的需要，都会准备非常丰富的接口类型供大家选择。

毕竟需要对于新老电视的兼容性以及照顾到部分高清爱好者的高要求，配备了多如繁星般的接口，往往会使得消费者搞混。

这次我们为大家就目前高清播放机上面最常见到的接口进行介绍，当然了如同电源线接口以及网线接口等大家非常熟悉的接口就不多做赘述了。

HDMI接口高清视频传输的良伴这次我们主要为大家介绍接口集中在声音视频的传输接口，如HDMI接口、AV色差接口、光纤同轴等接口。

外接设备接口，如SATAESATA等进行介绍。

知道了每个接口的左右才能使我们有的放矢，在连接电视、投影等显示设备时候不乱。

繁多的接口会打击一个菜鸟的积极性HDMI接口HDMI在目前高清播放机中要问我们用到的最多对我们最有用的接口，无疑就是HDMI接口了。

HDMI接口以其独特的易用性在目前的“接口”竞争中脱颖而出。

HDMI，高清晰度多媒体接口（英文：High Definition Multimedia Interface）是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。

图文介绍光纤接口类型FC、SC等

图文介绍--光纤接口类型ST、SC、FC、LCST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GB IC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
