科泰柴油发电机组结构、原理介绍
柴油发电机组基本结构与工作原理
柴油发电机组基本结构与工作原理1柴油发动机总体结构柴油机是内燃机的一种类型，是一种将燃料燃烧释放出来的热能转变为机械能的能量转换装置。
柴油机是发电机组的动力部分，一般由曲轴连杆机构与机体组件、配气机构与进排气系统、柴油供给系统、润滑系统、冷却系统和电气系统等组成。
柴油机总体结构一般包括上述几大系统，但由于气缸数、气缸排列方式和冷却方式等不同，因此，各种机型在结构上略有差异。
①热能，这就必须提供一定数量的燃料，送进燃烧室与空气充分混合燃烧产生热量，因此，必须有燃料系统。
它包括柴油箱、滤油器、喷油泵和喷油嘴等零部件。
②为了将得到的热能转变为机械能，需要通过曲轴连杆机构来完成。
此机构主要由气缸体、曲轴箱、气缸盖、活塞、活塞销、连杆、曲轴和飞轮等零件构成。
当燃料在燃烧室内着火燃烧时，由于燃气的膨胀作用在活塞顶部产生压力，推动活塞作直线的往复运动，借助连杆转变曲轴旋转，使曲轴带动工作机械（负荷）做功。
③对于一台设备要连续实现热能转变为机械能，还必须配备一套配气机构来保证定期吸入新鲜空气，排出燃烧后的废气。
此机构由进气门、排气门、凸轮轴及驱动零件等组成。
④为了减少柴油机的摩擦损失，保证各零部件的正常温度，柴油机必须有润滑系统和冷却系统。
润滑系统应由机油泵、机油滤清器和润滑油道组成。
冷却系统应由水泵、散热器、节温器、风扇和水套等部件组成。
⑤为了使柴油机能迅速启动，还需配置启动装置，对柴油机启动进行控制。
根据不同的启动方法，启动装置配备的零部件，通常采用电动马达或气动马达启动，对于大功率的机组，则采用压缩空气启动。
2内燃机的常用名词①工作循环：内燃机中热能与机械能的转化，是通过活塞在气缸内工作，连续进行进气、压缩、做功、排气四个过程来完成的。
机器每进行这样一个过程称为一个工作循环。
②上止点和下止点本图所示是单缸四冲程内燃机的位置图当活塞在气缸中移动时，活塞顶处在气缸中的最高位置称为上止点（或称上死点）；活塞顶在气缸中的最低位置，称为下止点（或称下死点）。
(完整版)柴油发电机组原理
时不运行
4
FFU
影响厂房洁净度，停运后恢复运行时间过长
5
MAU
影响厂房正压，停运后恢复运行时间过长
如果全厂停电，
6 7
纯水 UPS
影响水系统的基本运转，停运期间会导致细菌滋生 影响大部分设备的控制电
需要短时间内
A
快速恢复运行， 否则系统恢复
时间太长，或
8
特气车间
特气系统的安全难以保障
影响巨大
9
配电室用电 需在恢复供电后尽可能恢复供电
图2.2 Perkins 800系列非道路柴油机
柴油机的基本原理
2.2 柴油机的基本术语
图2.3 柴油机常见术语图解
柴油机的基本原理
2.2 柴油机的基本术语
上止点：也叫上死点。是活塞在气缸内往复运动时，所能达到的最高点，此 时活塞离曲轴中心线的距离为最大，连杆和曲轴的曲柄销成一条直线。
下止点：也叫下死点。是活塞在气缸内往复运动时，所能达到的最低点，此 时活塞离曲轴中心线的距离为最小，连杆和曲轴的曲柄销也成一条直线。
活塞行程：也叫冲程，是活塞运行在上止点和下止点之间的距离，活塞每移 动一个活塞行程，曲轴旋转半周，所以活塞的活塞行程等于曲拐轴与主轴中心距 的两倍，单位为米(m)。
曲轴半径：曲轴旋转中心到曲柄销中心之间的距离称为曲柄半径。 燃烧室容积：燃烧室容积是指活塞位于上止点时，其顶部与气缸盖之间的容 积称为燃烧室容积。 工作容积（针对单缸）：也叫冲程容积，一个冲程中活塞扫过的容积*。 总容积（针对单缸） ：工作容积与燃烧室容积的总和。
4 柴油机的日常维保
4.1 柴油机的日常试验 4.2 柴油机的日常维保
5 发电机的原理及基本结构
5.1 发电机的基本原理 5.2 发电机的基本结构
柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，它利用柴油燃料转化为机械能，再通过发电机将机械能转化为电能。
下面将详细介绍柴油发电机的工作原理。
一、柴油发动机工作原理柴油发电机的核心部件是柴油发动机。
柴油发动机的工作原理可以分为四个基本过程：进气、压缩、燃烧和排气。
1. 进气过程：柴油发动机通过进气门将空气吸入气缸内。
进气门在曲轴的旋转下打开，让空气通过进气道进入气缸。
2. 压缩过程：进气门关闭后，柴油发动机的活塞开始向上运动，将空气压缩至高压状态。
这个过程会使空气的温度和压力急剧升高。
3. 燃烧过程：当活塞运动到顶点时，柴油喷油器开始喷射燃油进入气缸。
燃油遇热空气后会自燃，产生爆炸力推动活塞向下运动。
这个过程将燃油的化学能转化为机械能。
4. 排气过程：当活塞运动到底点时，废气通过排气门排出气缸，同时进气门再次打开，开始新的工作循环。
二、发电机工作原理柴油发电机的发电部分是由发电机组成的。
发电机利用柴油发动机产生的机械能转化为电能。
1. 电磁感应原理：发电机的核心部件是转子和定子。
转子由磁场产生器产生磁场，定子上绕制有线圈。
当转子旋转时，磁场会穿过定子线圈，产生电磁感应。
根据法拉第电磁感应定律，电磁感应会在定子线圈中产生感应电动势。
2. 电能转换：感应电动势会使定子线圈中的自由电子运动，从而产生电流。
这个电流通过导线输出，形成可用的电能。
发电机的输出电压和频率取决于转子的旋转速度和定子线圈的绕组结构。
三、柴油发电机的工作原理是将柴油发动机和发电机结合在一起，实现将柴油燃料转化为电能的过程。
1. 燃油供给：柴油发动机需要燃油供给才能运转。
燃油通过燃油管路进入燃油泵，再由燃油泵送入喷油器。
喷油器将燃油喷射到气缸内，与压缩空气混合并自燃。
2. 机械传动：柴油发动机通过曲轴带动发电机旋转。
曲轴和发电机之间通过传动装置（如皮带或齿轮）连接，将柴油发动机产生的机械能传递给发电机。
3. 电能输出：发电机根据电磁感应原理将机械能转化为电能。
柴油发电机组的工作原理
柴油发电机组的工作原理
1.进气与压缩：柴油发电机组的发动机先通过进气道将新鲜空气吸入，然后再通过气缸内活塞向气缸内压缩，使空气压缩后温度升高。
2.燃烧：接着，发动机通过喷油器将燃油喷入气缸内，与空气混合后产生燃烧，释放出大量热能。
3.排放：燃烧后的废气通过排气道排出，同时发动机内的水循环系统将产生的热量带走。
4.发电：发动机带动发电机旋转，产生电能输出。
总的来说，柴油发电机组的工作原理就是利用柴油发动机燃烧产生高温高压气体，再通过发电机将机械能转化为电能输出。
其相比于其他类型的发电机组具有噪音小、稳定性强、运行成本低等优点。
- 1 -。
柴油发电机工作原理
柴油发电机工作原理
柴油发电机是一种常见的发电设备，它通过将柴油燃料转化为机械能，再将机械能转化为电能，从而实现电力的供应。
柴油发电机的工作原理可以分为以下几个步骤：
1. 燃油供给系统：柴油发电机的燃油供给系统包括燃油箱、燃油滤清器、燃油泵和喷油器等组成。
燃油从燃油箱经过滤清器过滤后，被燃油泵送入喷油器。
喷油器将燃油雾化，并在气缸内喷入燃烧室。
2. 压缩空气：柴油发电机通过活塞的上下运动来实现压缩空气。
活塞下行时，气缸内的空气被压缩，同时活塞上行时，气缸内的空气被抽入气缸。
3. 燃烧过程：当活塞上行到顶点时，喷油器喷入的燃油会被压缩空气混合，并在高温和高压的条件下发生自燃反应。
这个过程产生的能量会推动活塞下行，完成一次工作循环。
4. 机械能转化：活塞的上下运动通过连杆和曲轴的转动，将往复运动转化为旋转运动。
曲轴的旋转将通过传动装置传递给发电机，进而驱动发电机产生电能。
5. 电能输出：柴油发电机通过发电机将机械能转化为电能。
发电机由转子和定子组成，转子通过曲轴带动旋转，而定子则产生磁场。
当转子旋转时，通过电磁感应原理，定子中的线圈会产生感应电流，从而产生电能。
总结起来，柴油发电机的工作原理是通过燃油供给系统将柴油燃料喷入气缸，在压缩空气的作用下发生燃烧反应，产生高温和高压的气体推动活塞运动，进而通过连杆和曲轴的转动将往复运动转化为旋转运动，最终通过发电机将机械能转化为电能输出。
这种工作原理使得柴油发电机成为一种可靠、高效的发电设备，在各种应急和常规电力供应场合得到广泛应用。
柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，它利用柴油燃烧产生的能量转化为电能。
下面将详细介绍柴油发电机的工作原理。
1. 柴油发电机的构成柴油发电机主要由柴油机和发电机两部分组成。
其中，柴油机负责燃烧柴油，产生高温高压气体；发电机则将这部分能量转化为电能输出。
2. 柴油发电机的工作过程（1）进气过程：柴油发电机的进气过程是通过活塞的上行运动实现的。
活塞下行时，气缸内的压力降低，进气门打开，新鲜空气通过进气道进入气缸。
（2）压缩过程：活塞上行时，气缸内的空气被压缩，使气体温度和压力升高。
（3）燃烧过程：柴油发电机采用压燃式燃烧，即柴油在高温高压气体的作用下自燃。
在燃烧室内，喷油器将柴油喷入高温高压气体中，柴油与空气混合并燃烧，产生高温高压气体。
（4）工作过程：高温高压气体推动活塞下行，驱动曲轴旋转。
曲轴的旋转运动通过连杆传递给发电机，使其转子旋转。
转子在磁场的作用下，产生感应电动势，从而产生电能。
（5）排气过程：活塞上行时，废气排出燃烧室，通过排气门排出发动机。
3. 柴油发电机的工作原理柴油发电机的工作原理基于内燃机的工作原理。
柴油发电机利用柴油燃烧产生的高温高压气体推动活塞运动，从而驱动发电机转子旋转，产生电能。
在柴油发电机中，柴油机是核心部件。
柴油机的工作过程包括进气、压缩、燃烧和排气四个过程。
进气过程中，新鲜空气通过进气门进入气缸；压缩过程中，活塞上行使气体被压缩，温度和压力升高；燃烧过程中，柴油喷入高温高压气体中，与空气混合并燃烧，产生高温高压气体；工作过程中，高温高压气体推动活塞下行，驱动发电机转子旋转，产生电能；排气过程中，废气通过排气门排出。
柴油发电机的发电原理是利用发电机将柴油机产生的机械能转化为电能。
发电机由转子和定子组成，转子在磁场的作用下产生感应电动势，从而产生电能。
转子的旋转运动是由柴油机的活塞运动通过连杆传递给发电机的。
4. 柴油发电机的应用领域柴油发电机由于其结构简单、可靠性高、功率范围广等特点，在各个领域得到广泛应用。
柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，采用柴油作为燃料来产生电能。
它由柴油机和发电机两部分组成。
柴油机负责将化学能转化为机械能，而发电机则将机械能转化为电能。
下面将详细介绍柴油发电机的工作原理。
1. 柴油机工作原理柴油机是一种内燃机，它利用柴油的燃烧来产生动力。
柴油机的工作原理可以分为四个基本过程：进气、压缩、燃烧和排气。
进气过程：柴油机通过进气门吸入空气，空气经过滤清洁后进入气缸。
压缩过程：活塞向上运动，将进入气缸的空气压缩。
在这个过程中，压缩使空气的温度升高，达到燃烧柴油所需的温度。
燃烧过程：当活塞达到顶点时，喷油器将柴油以高压喷入气缸。
柴油与高温的压缩空气混合后，发生自燃反应，产生高温高压的燃烧气体。
燃烧产生的能量推动活塞向下运动。
排气过程：活塞向下运动，将燃烧产生的废气排出气缸，通过排气门排出。
2. 发电机工作原理发电机是将机械能转化为电能的设备。
它由转子和定子两部分组成。
转子是由磁铁制成的，通过柴油机的输出轴带动转动。
转子的旋转产生一个旋转磁场。
定子是由线圈和铁芯构成的。
当转子旋转时，旋转磁场穿过定子线圈，产生交变电流。
定子线圈中的交变电流经过整流装置，被转换为直流电流。
这个直流电流可以被用来供应电力负载，如灯光、电器设备等。
3. 柴油发电机的工作原理柴油发电机的工作原理是将柴油机和发电机结合在一起。
柴油机负责提供动力，驱动发电机产生电能。
柴油机通过燃烧柴油产生的机械能带动发电机转动。
发电机将机械能转化为电能，并输出给电力负载。
柴油发电机通常配备了控制系统，用于监测和控制柴油机和发电机的运行。
控制系统可以根据负载的需求来调整柴油机的燃油供应量，以保持发电机输出的稳定电压和频率。
4. 柴油发电机的应用柴油发电机广泛应用于各种场合，包括工业、商业和家庭。
它们可以作为主要电源或备用电源，用于供应电力负载，如建筑工地、办公楼、医院、超市等。
柴油发电机具有可靠性高、运行成本低、维护简单等优点。
柴油发电机组工作原理及应用
柴油发电机组工作原理及应用张振毅2007.6柴油发电机组工作原理及应用1．油机发电机组概述2．柴油机工作原理2.1柴油机的基本结构2.2工作保障系统2.3柴油机总成2.4常用柴油机性能参数3。
同步发电机工作原理3.1同步发电机的结构3.2工作原理3.3励磁系统4。
柴油发电机组的构成及特点4.1机组的构成4.2柴油发电机组的特点5．柴油发电机组的控制系统5.1柴油发电机组控制系统的功能6．柴油发电机组的分类6.1柴油发电机组的类型7．柴油发电机组的技术性能指标7.1机组的工作条件7.2电气性能技术指标7.3其他常用指标8．柴油发电机组的应用选型8.1柴油发电机组选型的分析条件9．柴油发电机组的运行及维护9.1运行前的准备9.2柴油发电机组的运行9.3机组的保养和维修制度1．油机发电机组概述以燃油内燃机为动力驱动发电机的技术已有一百多年的历史。
油机发电机组是国家电力网的好助手。
常用油机发电机组分为：汽油发电机组0.5KW——20KW左右柴油发电机组10KW——3000KW左右2．柴油机工作原理将燃烧柴油产生的热能转换为旋转机械能2.1柴油机的基本结构气缸——顶部:进气门、排气门、喷油嘴活塞——有活塞环和刮油环下部连接油底壳连杆——上连活塞下接曲轴运动范围；上至点、下至点曲轴——每个缸对应一个弯曲，是精密、复杂的部件飞轮——惯性作用支持工作2.2工作原理（1）进气冲程（a）——活塞下冲，气缸内形成负压：负68——93KPa(101KPa约为1个大气压)进气门打开，新鲜空气进入。
（2）压缩冲程（b）——活塞由下至点上冲，空气被压缩，接近上至点时气温到600℃左右，压力5000KPa左右。
（3）做功冲程（c）——喷油嘴喷入柴油雾气并立即爆燃，2000℃左右高温8000KPa左右压力气体推动活塞下冲，带动曲轴做功。
柴油机油气自燃，汽油机必须用火花塞点燃。
（4）排气冲程（d）——活塞由下至点惯性上冲，排气门打开，废气被推出。

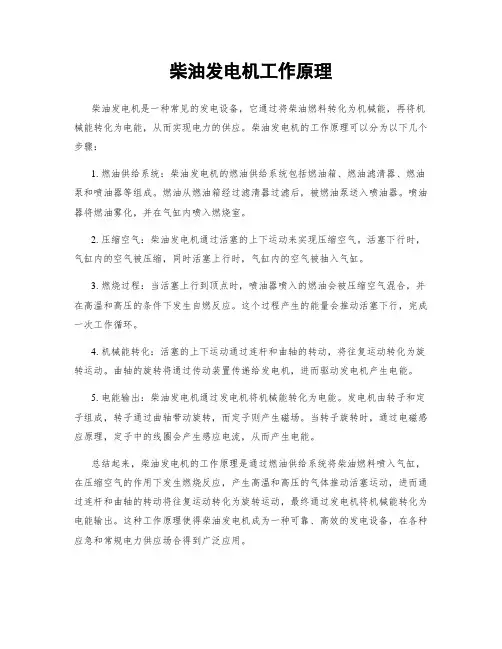

柴油发电机工作原理
柴油发电机工作原理
柴油发电机是一种利用柴油燃烧产生热能，进而驱动发电机转子旋转，从而将机械能转化为电能的设备。
其工作原理主要可以分为以下几个步骤：
1. 燃油供给：柴油发电机首先通过燃油系统向燃烧室供给柴油。
燃油系统包括油箱、燃油滤清器、燃油泵等组件。
燃油从油箱中经过滤清器过滤后，被燃油泵送入喷油器。
2. 压缩空气：柴油发电机的气缸通过曲轴驱动活塞的上下运动，实现了对进入气缸的空气的压缩。
首先，活塞运动向下，气缸内的气门打开，进入大量空气。
其次，活塞向上运动，气门关闭，将空气压缩。
3. 燃烧：当柴油发电机达到一定压缩比时，喷油器向气缸中喷入燃油。
燃油雾化后与压缩的空气混合，形成可燃混合气。
随后，在活塞到达上止点时，点火塞点燃混合气，发生燃烧。
4. 膨胀：燃烧后的高温高压气体驱动活塞向下运动，通过连杆将活塞的运动转化为曲轴的转动。
同时，柴油发电机中的发电机转子也会随之转动。
5. 发电：发电机转子通过旋转产生交流电。
转子内的导线与外部线圈之间的磁场交互作用，产生感应电动势，进而产生电能。
总结起来，柴油发电机的工作原理是通过燃烧柴油产生高温高压气体，驱动活塞运动，然后通过连杆和曲轴将机械能转化为
电能。
这一过程中，燃油供给、空气压缩、燃烧、膨胀和发电等步骤相互配合，实现了柴油发电机的正常工作。
柴油机的结构和原理
柴油机的结构和原理我们通常所说的发电机，实际上是发电机组，用柴油做为燃料发电的称为柴油发电机组，用汽油做为为燃料的称为汽油发机组。
发动机和发电机是二个概念，发动机是由化学能变为机械能，机械又变为电能的设备。
一.柴油机总体结构1.首先欲得到热能，这就必须提供一定数量的燃料，送进燃烧室与空气充分混合，燃烧产生热量。
因此，必须有燃料系统。
它包括柴油箱，输油泵，滤清器，喷油泵和喷油嘴等零部件。
2.为了将得到的热能转变为机械能，需要通过曲轴连杆机构来完成。
此机构主要由汽缸体，曲轴箱、汽缸盖、活塞、连杆、曲轴和飞轮等零件构成。
当燃料在燃烧室内着火燃烧时，由于燃气的膨胀作用在活塞顶部产生压力，推动活塞作直线的往复运动，借助连杆转变曲轴旋转力短，使曲轴带动工作机械做功。
3.对于一台设备要连续实现热能转变为机械能，还必须配备一套配汽机构来保证定期吸入新鲜空气，排出燃烧后的废气。
此机构由进,排气门、凸轮轴及驱动零件组成。
4.为了减少柴油机的摩擦损失，保证各部件的正常温度。
柴油机必须有润滑系统和冷却系统。
润滑系统应由机油泵，机油滤清器和润滑油组成。
冷却系统应由水泵、散热器、节温器、风扇和水套等部件组成。
5.为了使柴油机能迅速启动，还需配置启动装置，对柴油机启动进行控制。
根据不同的启动方法，启动装置配备的零部件，通常采用电动马达启动。
二.柴油机的型号(1)康明斯（Cummins）NT系列柴油机的型号含义和性能。
NTA-855-G360N T A—855—G 360型柴油机。
最大标定功率（PS）发电用发动机排气量（in3）空气中冷涡轮增压NH系列器气门缸盖(2) 2006 T A G发电用空气中冷涡轮增压气缸数2000系列第二节：柴油机的原理凡是把燃料燃烧时所放出的热能转化为机械能的机器都称为热力发动机。
内燃机它是将燃料直接喷射到汽缸内燃烧，依靠燃料燃烧时的燃气的膨胀来推动活塞对外作功。
例如，带动同步交流发电机的柴油机。
柴油发电机组的原理
柴油发电机组的原理
柴油发电机组是一种利用柴油作为燃料驱动发电机发电的设备。
其基本工作原理如下：
1. 燃料供给：柴油发电机组通过燃油系统将柴油从燃油箱输送到燃油滤清器中进行过滤，再通过燃油泵将柴油送入喷油嘴中。
2. 压缩：柴油发电机组通过曲轴与连杆机构，将活塞的往复运动转化为旋转运动，达到压缩气体的目的。
3. 点火：当活塞在压缩行程末端时，喷油嘴喷出的柴油被高温高压的气体点燃，形成燃烧。
4. 扩张：燃烧产生高温高压气体，推动活塞下行，使曲轴继续旋转。
5. 输出功率：曲轴的旋转通过发电机产生电能。
发电机的转子与定子之间通过电磁感应原理传导电能，从而产生输出功率。
6. 散热系统：柴油发电机组在工作过程中会产生大量的热能，需要通过冷却系统进行散热，以保证发电机组的正常工作温度。
7. 控制系统：柴油发电机组还配备有控制系统，能监测和控制发电机组的运行状态，以及自动启停和调整输出功率等功能。
通过以上工作原理，柴油发电机组能够可靠地将柴油燃料转化为电能，提供稳定的电力供应。
柴油发电机工作原理
柴油发电机工作原理引言概述：柴油发电机是一种常见的发电设备，通过柴油机驱动发电机产生电能。
其工作原理是将燃料燃烧产生的热能转化为机械能，再由发电机将机械能转化为电能。
下面将详细介绍柴油发电机的工作原理。
一、燃料供给系统1.1 燃油箱：柴油发电机的燃料来源于燃油箱，燃油箱通常位于发电机机组的底部，用于存储柴油。
1.2 燃油泵：燃油泵负责将燃油从燃油箱输送到发动机的燃油喷射器中，保证燃油供给充足。
1.3 燃油喷射器：燃油喷射器将高压的燃油喷入发动机的燃烧室，与空气混合后进行燃烧。
二、柴油机工作原理2.1 进气过程：柴油机通过进气门吸入空气，空气经过滤清后进入气缸。
2.2 压缩过程：活塞向上运动，将空气压缩至高温高压状态，为燃油的点火提供条件。
2.3 燃烧过程：燃油喷射器喷入燃油，燃油在高温高压状态下瞬间燃烧，产生高温高压气体推动活塞向下运动。
三、发电机工作原理3.1 机械能转换：柴油机的活塞运动带动曲轴旋转，曲轴与发电机连接，将机械能传递给发电机。
3.2 磁场产生：发电机内部的转子旋转产生磁场，通过定子线圈感应电流。
3.3 电能输出：感应电流通过导线输出，形成交流电，经过整流器转换为直流电，供给外部电路使用。
四、冷却系统4.1 水冷系统：柴油发电机通常采用水冷系统进行散热，通过水循环带走发动机产生的热量。
4.2 散热器：散热器将冷却水循环并通过风扇散热，保持发动机在适宜的工作温度。
4.3 温度控制：发电机配备温度传感器，监测发动机温度并控制冷却系统的运行，保证发动机正常工作。
五、维护保养5.1 定期更换机油：柴油发电机需要定期更换机油，保持发动机内部润滑良好。
5.2 清洁空气滤清器：定期清洁或更换空气滤清器，保证发动机进气通畅。
5.3 定期检查电路：定期检查发电机的电路连接是否良好，避免电路故障影响发电效率。
结论：柴油发电机的工作原理是一个复杂的系统工程，通过燃油供给、柴油机工作、发电机工作、冷却系统和维护保养等多个环节协同工作，最终实现电能的生产。
柴油发电机基本结构及原理
柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电。
先说柴油机的基本结构：它由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。
柴油发电机的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。
活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。
当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。
活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。
活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。
作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。
每个行程曲轴旋转半圈。
经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作。
柴油机曲轴旋转便带动发电机转动发电，发电机有直流发电机和交流发电机。
直流发电机主要由发电机壳、磁极铁芯、磁场线圈、电枢和炭刷等组成。
工作发电原理：当柴油机带动发电机电枢旋转时，由于发电机的磁极铁芯存在剩磁，所以电枢线圈便在磁场中切割磁力线，根据电磁感应原理，由磁感应产生电流并经炭刷输出电流。
交流发电机主要由磁性材料制造多个南北极交替排列的永磁铁（称为转子）和硅铸铁制造并绕有多组串联线圈的电枢线圈（称为定子）组成。
工作发电原理：转子由柴油机带动轴向切割磁力线，定子中交替排列的磁极在线圈铁芯中形成交替的磁场，转子旋转一圈，磁通的方向和大小变换多次，由于磁场的变换作用，在线圈中将产生大小和方向都变化的感应电流并由定子线圈输送出电流。
为了保护用电设备，并维持其正常工作，发电机发出的电流还需要调节器进行调节控制等等。
柴油发电机工作原理及维护方法课件ppt
19
2021/3/10
20
2021/3/10
21
2021/3/10
22
2021/3/10
23
2021/3/10
24
谢谢聆听！
2021/3/10
25
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/10
26
整流器
励磁绕组
电流表
~
电压表
发电机主定子绕组
相位开关
指示灯
调节器
电磁油泵
起动按钮
电门锁
蓄电池
继电器
—
起动马达
—
12V直流发电机
2021/3/10
6
三.无刷旋转硅整流励磁发电机工作原理 （以厂内320KW发电机为例）
当柴油机带动发电机转子旋转时,发电机主机定子通过AS440自动电压调节器 （AVR）为励磁机磁场提供励磁源，AVR是调节励磁机磁场励磁电流的控制装 置。AVR根据来自主机定子绕组的电压感应信号作出反馈，通过控制低功率的 励磁机磁场，调节励磁机电枢的整流输出功率，从而达到控制主机磁场电流的 要求。
2021/3/10
11
可能原因
6.接头松动或开关接触不良。
维护措施
6.用万用表查出后，将接头拧紧焊牢或检修开关接触部分。
7.电刷和集电环接触不良。
7.研磨电刷表面，使之与集电环接触良好或调整电刷弹簧压力。
8.电刷架生锈，使电刷不能滑动。 8.用00号砂布擦净刷握内表面，如刷握损坏应予以更换。
2、 发电机电压调不上
柴油发动机：主要由供油系统、冷却系统、起动装置、直流发电机（充电 机）、机身等组成。
控制系统：主要由仪表、开关、按钮等组成。是对发电机组的运行状态监 控。如水温、油温、油压、电流、电压、转速、故障报警等。
柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，其工作原理和构造相对简单，但却发挥着重要的作用。
本文将对柴油发电机的工作原理进行详细介绍。
一、柴油发动机原理柴油发电机是通过燃烧柴油来产生能量，驱动发电机发电。
柴油发动机的主要组成部分有柴油机、燃油系统、冷却系统、润滑系统、起动系统和排气系统。
其中，柴油机是核心部件，通过内燃式循环将化学能转化为机械能。
柴油发动机的工作过程包括进气、压缩、燃烧和排气四个阶段。
首先，柴油发动机通过进气门进入空气，与燃油混合形成势能。
然后，活塞向上运动，将混合气体压缩。
在压缩末期，喷油器将燃油喷入预燃室，与高温高压的空气混合并自燃。
燃烧产生的高温高压气体推动活塞向下运动，完成工作循环。
最后，排气门打开，将废气排出。
二、柴油发电机由柴油机和发电机两部分组成。
柴油机以柴油燃烧产生的机械能为动力源，通过连杆传递给发电机，进而驱动发电机产生电能。
柴油发电机的工作原理可以分为四个步骤：燃油供给、压缩空气、燃烧和发电。
首先，燃油系统将柴油从燃油箱输送到柴油发动机，并通过喷油器喷入预燃室。
然后，活塞向上运动，将进气口关闭，使空气被迫压缩。
在压缩末期，喷油器喷入的燃油与高温高压的空气混合，自燃并产生高温高压气体。
高温高压气体推动活塞向下运动，驱动连杆转动。
连杆与曲轴的运动将机械能转化为旋转能，并通过磁场作用于发电机的转子，使其产生感应电动势，最终输出电能。
三、柴油发电机的优势与应用相比其他类型的发电机，柴油发电机具有以下优势：1.高效可靠：柴油发动机具有高效率和可靠性，能够长时间稳定运行。
2.经济节能：柴油燃料相对便宜且能量密度高，能够提供大量的机械能。
3.适应性强：柴油发电机可适用于不同负载条件下的供电需求，稳定输出电能。
4.便于维护：柴油发动机结构相对简单，易于维护和保养。
柴油发电机广泛应用于各个领域，包括工业生产、建筑工地、农村地区、商业领域和应急备用电源等。
它们可为各类设备和机电设施提供电能支持，确保正常的运行和生产。
柴油发电机组工作原理解析图文
柴油发电机组工作原理图文讲解第一冲程----进气冲程这一冲程活塞从上止点到下止点，完成主要的进气过程，如图(a)至(b)。
当活塞从上止点向下止点运动时，进气阀早已打开（曲柄在图中1位置)，随着活塞下行气缸容积不断增大，使气缸内压力低于外界大气压力，新鲜空气在活塞的这种抽吸作用下，经空气滤清器、进气管道、进气阀进入气缸。
实际上，进气过程一直进行到进气阀完全关闭时为止。
为了充分利用进气的惯性多充入一些空气，进气阀并不是活塞到达下止点时就关闭，而是在活塞越过下止点又开始上行到某一时刻(曲柄在图中3位置)才关闭。
进气终点时气缸内气体压力略低于大气压力；由于进气的受热，温度为300～340K。
第二冲程----压缩冲程这一冲程活塞从下止点到上止点，主要完成对空气的压缩，如图(b)至(c)。
由于进气阀在这一冲程中曲柄转到图中3位置才关闭，所以3这一点才是压缩过程的始点。
当活塞上行到接近上止点时，气缸内压力达到3～5MPa，温度约为800～950K，比柴油的自燃温度(600K左右）高200～300K。
可见，压缩过程为燃油的燃烧和工质的膨胀作功创造了条件。
第三冲程----燃烧膨胀冲程（做功冲程）：这一冲程活塞从上止点到下止点,主要完成燃烧膨胀过程,燃气推动活塞作功,如图（c）至（d）。
在压缩冲程活塞到达上止点前某一时刻（曲柄在图中4位置),燃油经喷油器以良好的雾化状态喷入燃烧室与空气混合后自行发火燃烧。
当活塞越过上止点后,气缸内的气体压力、温度急剧上升，最高压力可达6～9MPa以上，温度可达1800～2200K。
活塞在高温高压的燃气作用下，从上止点向下止点运动，将动力通过连杆传给曲轴，曲轴以回转的形式输出功率。
随着活塞的下行，气缸容积也逐渐增大，燃气的压力和温度也逐渐下降。
直至排气阀打开时(压力降至250～450kPa，温度降至900～12OOK)膨胀作功结束。
实际上为了减少排气功，排气阀在活塞到达下止点之前某一位置(曲柄在图中5位置)时，排气阀就已打开，开始自由排气。
科泰柴油发电机组结构、原理综合介绍
柴油发动机曲轴连杆机构
作用 曲轴连杆机构是将活塞承受的气体压力通过连杆
传给曲轴，并将活塞的往复直线运动变为曲轴的旋转 运动输出机械能。 组成
活塞组件、连杆组、曲轴飞轮组
柴油发动机曲轴
柴油发动机连杆
柴油发动机活塞
正时齿轮
柴油发动机进排气系统
凸轮轴
气门摇臂
中间齿轮 曲轴齿轮
气门顶杆 气门导管
的水套、恒温阀。
柴油发动机冷却系统
柴油发动机调速系统
作用 起动马达起动同时，电磁阀将调速器油门拉到适当
位置，向气缸供油燃烧，使气缸着火转动。 组成
电子调速机构或机械调速
柴油发动机调速系统
调速器的功用与类型： 功用：柴油发电机组工作时，其负载是变化的，这就要求发电
机组输出的功率也要有相应的增加或减少。此外，供电 的频率是要求稳定，这就需要柴油机工作时的转速保持 稳定。因此一般柴油机都装有调速器。 类型：调速器按其工作原理可分为：离心式、气动式、液压 式。常见的是离心式。
机体
燃油系统
曲轴连杆机构
进排气系统
润滑系统
冷却系统
操纵系统
由于汽缸数、汽缸排列和冷却方式等不同，因此各种机型结 构上略有差异。
柴油发动机内部结构
增压器
活塞环 活塞 飞轮 连杆 曲轴
柴油发动机单缸四冲程工作原理示意 图
柴油发动机工作原理
一、常用名词 1、活塞冲程：上、下止点的最小直线距离称为活塞冲程（或
行程）。 2、工作循环：内燃机中热能与机械能的转化是通过活塞在汽
缸内工作，连续进行进气、压缩、膨胀、排气四个过程来 完成的。机器每进行这样一个过程称为一个工作循环。 3、上、下止点：活塞在汽缸中移动时，活塞在汽缸中的最高 位置称为上止点；活塞在汽缸中的最低位置称为下止点。
柴油发电机结构原理
柴油发电机结构原理今天来聊聊柴油发电机结构原理的事儿。
你看啊，咱们生活中有时候会遇到停电的情况，这时候要是有个柴油发电机就方便多了。
比如说有些小商铺，要是突然停电了，有个柴油发电机就能继续照明，收银机也能接着工作。
那柴油发电机为啥能发电呢？这就要从它的结构说起啦。
柴油发电机呢，就像一个小工厂，每个部件都有自己的分工。
它主要是由柴油机和发电机两大部分组成的。
先说说柴油机吧，这柴油机就像是动力的源头，相当于咱们人干活时的力气来源。
柴油机里面有个很关键的东西叫活塞，想象一下，活塞就像一个勤劳的小工人，在气缸里上下运动。
柴油在气缸里燃烧，就像给这个小工人加油打气，让它干劲十足地不停地运动。
这一运动啊，就有了动力。
那这动力怎么就变成电了呢？这就要说到发电机啦。
这里面有个挺巧妙的原理。
发电机就像一个魔法盒，有个东西叫定子和转子。
我一开始也不太明白这定子和转子到底是咋配合把电搞出来的呢。
打个比方吧，定子就好比是一个固定的跑道，转子呢就像在跑道上奔跑的小火车。
转子通过和定子的相对运动，就产生了电。
就好像小火车的车轮和跑道摩擦，就产生了一种特殊的“能量火花”，也就是电。
说到这里，你可能会问，为啥柴油机能让转子转起来呢？其实啊，是通过一种传动装置，把柴油机活塞的直线运动，转化成了发电机转子的圆周运动。
这样一连接，整个柴油发电机就开始发电啦。
在实际生活中，像一些建筑工地，因为那里的电力供应有时候不是很稳定，柴油发电机就派上大用场了。
不过使用柴油发电机也有一些注意事项哦。
比如说定期要检查机油，就像咱们人要定期体检一样，要是机油不够或者脏了，那这个“小工人”活塞的工作可能就会不顺畅。
而且柴油的质量也很重要，不好的柴油就像不健康的食物，会影响整个“小工厂”的运作呢。
我理解啊，柴油发电机这原理虽然看起来挺复杂，但是只要理解了各个部件就像团队里的小伙伴一样，各有各的任务，协同合作才能把电产生出来这个道理，就容易多啦。
不过我也知道我可能还有理解不够深入的地方，像一些更精确的关于如何提高发电效率之类的问题，可能还需要进一步去学习研究呢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
24 V
F E
A D
B C
Jumper B - C To control unit
SPEED
GAIN STABILITY SPEED RAMPING DROOP
MADE FOR VOLVO BY GOVERNORS AMERICA CORP.
CAUTION
ENGINE SPEED CONTROL COMPONENT WHEN INSTALLING OR SERVICING, REFER TO PRODUCT PUBLICATION
Logo
机房简介
1.00 m 1.12 m
1.12 m
1.00 m2 + 25% = 1.25 m2
百页窗（加防鼠网）80% 有效面积
1.00 m
排风口或进风口
1.25 m
水箱有效面积
1.25 m
1.25 m
1.25 m2 / 0.80 = 1.56 m2
Effective height
1.25 m
类型：调速器按其工作原理可分为：离心式、气动式、液压
式。常见的是离心式。
Logo
柴油发动机调速系统
Logo
柴油发动机调速系统
To control unit
C1 OFF LEADCIRCUIT ON
SPEED CONTROL UNIT PART # 873747 SERIAL # V8543
ON C2 SOFT COUPLING OFF
Logo
柴油发动机润滑系统
Logo
柴油发动机润滑系统
大容量的油泵及高效的 机油冷却器及全通机油 滤清器组成了高效的润 滑系统
■ 减少部件的磨损 ■ 延长发动机的使用寿命
Logo
柴油发动机冷却系统
作用 将承受高热机件的热量散到大气中去。 组成 水泵、散热器（水箱）、风扇、分水管、机体、缸盖内 的水套、恒温阀。
STARTING FUEL
熔断器 15 A Max
10V AUX OUTPUT
执行器
PICK-UP ACTUATOR
+ BATTERY
IDLE
A B C D E F G H J K LM N P
电池
+
MPU 磁传感器
Logo
柴油发动机启动系统
启动方法：1、人力启动； 2、电动机启动；3、压缩空气启动
电动机启动：广泛用于各种柴油机，用铅酸蓄电池作电源，由 直流电动机拖动发动机的曲轴旋转，将发动机发动起来，为保 证启动可靠，延长电池的寿命，每次启动通电时间不得超过 15s，连续启动不得超过3次。 电磁线圈及保持线圈通电，铁心移动带动驱动杆摆动，使启动 机的齿轮与飞轮齿圈啮合，铁心继续移动接通直流电动机电路 开始运转工作，直至柴油机启动
柴油机的结构和工作原理
二.柴油机的结构和工作原理
Logo
柴油发动机介绍
柴油机是内燃机的一种，将柴油喷射到汽缸内与空气混合，燃烧得到
热能转变为机械能的热力发动机，即依靠燃料燃烧时的燃气膨胀推动活塞
作直线运动，通过曲柄连杆机构使曲轴旋转，从而输出机械功。
Logo
柴油发动机总体结构
柴油机总体结构一般由以下几大系统或机构组成：
转子直径受到离心力的影响，有一定限制。隐极发电机 适用于高速结构；为了增加容量，只能增加转子的长度。 凸极发电机适用于中、低转速结构。
Logo
发电机的基本结构
Logo
发电机的基本结构
电力输出 电力
检测
输出
A.V.R.
励磁机磁场 (定子)
主 机 定 子
主机磁场 ( 转子 )
旋转二极管 机械旋转 动力输入
Logo
柴油发动机冷却系统
Logo
柴油发动机调速系统
作用 起动马达起动同时，电磁阀将调速器油门拉到适当 位置，向气缸供油燃烧，使气缸着火转动。 组成 电子调速机构或机械调速
Logo
柴油发动机调速系统
调速器的功用与类型： 功用：柴油发电机组工作时，其负载是变化的，这就要求发电 机组输出的功率也要有相应的增加或减少。此外，供电 的频率是要求稳定，这就需要柴油机工作时的转速保持 稳定。因此一般柴油机都装有调速器。
发电用柴油机 5 kPa at 1500 RPM
0
Logo
机房简介
弹性悬挂的消声器
!
不要垂下 !
Logo
机房简介 曲轴箱的废气排放
从柴油机曲轴箱出来的废气 必须单独引管排放至机房外， 尤其是对推力风扇 的柴油机. 否则曲轴箱出来的废气可能 导致水箱上积尘从而影响 水箱散热效果。
不能拆弯
Logo
1.56 m2
排风口或进风口.
排风口或进风口开口
Logo
机房简介
绝热包扎 消音器
排烟管吊码
弹性吊码 密封夹板
消音器及排烟管将发动机废气排出户外，并降低噪音； 排气系统及所有附件的安装会影响发电机组的电力输出、使用寿命及周围环境。
Logo
机房简介
防雨帽
凝露水排放塞
C
排气温度.
最大排气背压
3
6 9 kPa 12
励磁机 转子 (电枢)
Logo
永磁励磁发电机的基本结构
电力输出 参考值设定
检测 A.V.R.
输出
主机定子
励磁机磁场 (定子)
永磁机 定子 永磁机磁场 (转子)
主机磁场 (转子) 旋转二极管 机械旋转 动力输入
励磁机 转子 (电枢)
Logo
AVR工作原理
主机定子通过AVR(电压调节器）为励磁机磁场提供励磁电源， AVR是调节励磁机磁场励磁电流的控制装置，AVR根据来自主 机定子的电压感应信号作出反馈，通过控制小功率的励磁机 磁场，调节励磁机电枢的整流输出功率，从而达到控制主机 磁场电流的目的。提供励磁机磁场的励磁源有两种方式，一 种是直接取自主机定子；另一种由PMG(永磁发电机）系统提 供。PMG系统提供一个与定子负载无关的恒定励磁电源，使 发电机可提供较高的启动电动机能力，并不受由非线性负载 产生的主机定子输出电压的波形畸变的干扰(例如可控硅直 流电动机负载）。
中间冷却器 废气涡轮增压器的主要性能指标是空气压力的升高比 πk，当＞1.8 时 就采用中冷器。以降低压气机出口的 空气温度，使进入汽缸的空气密度增大。
Logo
柴油发动机中冷器
Logo
柴油发动机燃油系统
作用 按照柴油机工作过程的需要，将一定数量的柴油，在一定 的时间内以一定的压力使柴油雾化喷入汽缸，与压缩空气形成 均匀的可燃混合气而燃烧。
作用 曲轴连杆机构是将活塞承受的气体压力通过连杆 传给曲轴，并将活塞的往复直线运动变为曲轴的旋转 运动输出机械能。 组成 活塞组件、连杆组、曲轴飞轮组
Logo
柴油发动机曲轴
Logo
柴油发动机连杆
Logo
柴油发动机活塞
Logo
柴油发动机进排气系统
凸轮轴
气门摇臂 正时齿轮
气门顶杆 中间齿轮 气门导管 曲轴齿轮
Logo
科泰柴油发电机组结构、原理介绍
青岛盛德能源科技有限公司
Logo
柴油发电机组结构及原理
一.柴油发电机组简介 二.柴油机的结构和工作原理 三.发电机的结构和工作原理
Logo
柴油发电机组简介
一.柴油发电机组简介
Logo
科泰柴油发电机组说明 KV450ECT A 系列机组型号含义
K系列发电机组 J表示JOHN DEERE 强鹿机 V表示VOLVE PENTA 富豪机 M表示MITSUBISHI 三菱机 输出功率 有E表示输出功率为备用功率 无E表示输出功率为长行功率 防音型 T表示拖车 V表示车载
Logo
柴油发动机工作原理
二、四冲程 a、进气冲程 c、膨胀冲程
b、压缩冲程 d、排气冲程
Logo
柴油发动机工作原理
进气冲程：活塞从上止点向下止点移动，目的是吸入新鲜空气为燃烧作好 准， 此时进气门打开，排气门关闭。活塞到达下止点时进气门关闭，进气 冲程结束。 压缩冲程：活塞从下止点向上止点移动，此时上下气门关闭，气缸内空气受压 缩温度、压力提高，为燃烧提供条件，活塞到达上止点时压缩冲程结束。 膨胀（作功）冲程：在压缩冲程结束前，喷油器将燃油喷入气缸，与空气 混合形成可燃气体并自燃，产生高温、高压推动活塞向下止点运动并带动曲轴 旋转而作功，活塞到达下止点时，气缸内压力下降，直至排气门打开。 排气冲程：作功结束后，气缸内的气体已成为废气，活塞从下止点向上止点运 动，排气门打开，进气门关闭，活塞将废气排除气缸，到达上止点时，排气冲 程结束。 排气冲程结束后，排气门关闭，进气门又打开，重复进行下一个循环，周 而复始不断对外作功。
阀门
MAX
油箱倾斜角 3°-5°.
MIN
带滤网的进油管末端应至 少离油箱底面约50 mm
回油管应低于油箱 的最低油位线
燃油管的最小内径. < 6 m 8 mm > 6 m 10 mm
50
Logo
柴油发动机润滑系统
作用 将润滑油供给运动见的摩擦表面以减少磨擦阻力，减 轻机件的磨损，并部分地冷却磨擦零件；清洁和冷却磨擦 表面；提高活塞环和汽缸壁间的密封性能；对所有运动件 起防锈作用。 组成 滑油泵、滑油滤清装置、滑油冷却装置、滑油管路
Logo
柴油发动机启动马达
电磁铁
直流电动机
电池线
Logo
柴油发动机充电发电机
电启动的发动机一般都有充电设备，以供蓄电池放电 后能及时补充充电。 充电设备：充电机、调节器
Logo
发电机结构及工作原理
三. 发电机结构及工作原理
Logo
发电机的基本结构
