考夫曼离子源
离子源分类资料
离子能量 20-50eV
50-1500eV 50-1500eV 20-50eV 20-50eV 20-200eV
现状
应用
无中和器、等离子
体中性差、维护困
难、寿命短、不能 现较少采用
直接通入氧气、氮
气等
结构复杂、馈入氧
、氮等反应气体阴 极中毒、灯丝更换
不属主流、较少采用
困难
结构复杂、稳定性
差、价格昂贵、均 应用较多
无栅离子源
潘宁源 霍尔源 APS源
直流Leabharlann 发散能量（eV） 优点/缺点
200-3000
→高能小束流 →能量调节宽 ×栅极中毒 ×辐照区域小 ×均匀性差
20-200
→低能大束流 →无栅极中毒 →辐照区域大 →均匀性好 ×能量低 ×能量范围小
应用
离子束辅助镀膜 在线等离子体清洗 半导体 离子束直接镀膜
在线等离子体清洗 离子束辅助镀膜 离子束直接镀膜
无栅离子源
阳极膜
直流
聚焦 发散
潘宁源
束流范围 10-50A
考夫曼
射频离子源
霍尔离子源 空心阴极霍 尔离子源 APS源 阳极膜离子 源
0.35A
0.7A 5A 5A 0.5mA/cm2 15mA/cm
100-3000
→能量范围宽 →无灯丝 →无栅极 →免维护
在线等离子体清洗 离子束辅助镀膜 离子束直接镀膜
匀区较小
能量较低、调节范 围小、存在小污染
ID机，前处理
能量较低、调节范
围小
能量较低、调节范
围小，不适用反应
气体
100-2000eV
离子源分类
■离子源分类-
按能量
能量分类
考夫曼源 用途

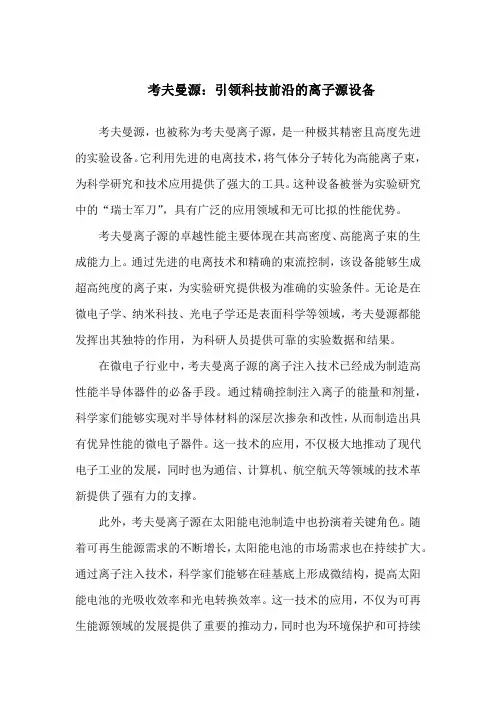

考夫曼源：引领科技前沿的离子源设备考夫曼源，也被称为考夫曼离子源，是一种极其精密且高度先进的实验设备。
它利用先进的电离技术，将气体分子转化为高能离子束，为科学研究和技术应用提供了强大的工具。
这种设备被誉为实验研究中的“瑞士军刀”，具有广泛的应用领域和无可比拟的性能优势。
考夫曼离子源的卓越性能主要体现在其高密度、高能离子束的生成能力上。
通过先进的电离技术和精确的束流控制，该设备能够生成超高纯度的离子束，为实验研究提供极为准确的实验条件。
无论是在微电子学、纳米科技、光电子学还是表面科学等领域，考夫曼源都能发挥出其独特的作用，为科研人员提供可靠的实验数据和结果。
在微电子行业中，考夫曼离子源的离子注入技术已经成为制造高性能半导体器件的必备手段。
通过精确控制注入离子的能量和剂量，科学家们能够实现对半导体材料的深层次掺杂和改性，从而制造出具有优异性能的微电子器件。
这一技术的应用，不仅极大地推动了现代电子工业的发展，同时也为通信、计算机、航空航天等领域的技术革新提供了强有力的支撑。
此外，考夫曼离子源在太阳能电池制造中也扮演着关键角色。
随着可再生能源需求的不断增长，太阳能电池的市场需求也在持续扩大。
通过离子注入技术，科学家们能够在硅基底上形成微结构，提高太阳能电池的光吸收效率和光电转换效率。
这一技术的应用，不仅为可再生能源领域的发展提供了重要的推动力，同时也为环境保护和可持续发展做出了积极的贡献。
在纳米科技领域，考夫曼离子源的离子束刻蚀和镀膜技术是实现纳米级别结构制造的关键手段。
随着纳米科技的飞速发展，对纳米材料和器件的性能要求也越来越高。
利用高能离子束对材料进行精细的刻蚀和镀膜，科学家们能够制造出具有特殊光学、电学和机械性能的纳米材料和器件。
这些纳米材料在光学、电子、生物医学等领域具有广泛的应用前景，为科技创新和产业发展提供了无限可能。
总而言之，考夫曼源作为一种高性能的离子源设备，其用途多样且重要，涵盖了众多领域的研究和应用。
材料表面改性用宽束离子源研究现状及发展
材料表面改性用宽束离子源研究现状及发展摘要：应用于核技术的离子源不同，对应用于改性技术的离子源则要求大面积均匀区，强流 (特别是在低能及超低能范围)，气体及能量的高效率，结构简单，工作稳定且寿命长。
本文主要对考夫曼离子源、高能入射离子、ECR、RF- ICP 几种宽束离子源做了简要介绍。
关键词：材料表面改性高能入射离子射频离子源电子回旋共振离子源表面改性技术概述：表面改性就是指在保持材料或制品原性能的前提下，赋予其表面新的性能，如亲水性、生物相容性、抗静电性能、染色性能等。
表面改性的方法有很多报道，大体上可以归结为:表面化学反应法、表面接枝法、表面复合化法等。
表面改性技术则是采用化学的、物理的方法改变材料或工件表面的化学成分或组织结构以提高机器零件或材料性能的一类热处理技术。
它包括化学热处理(渗氮、渗碳、渗金属等);表面涂层(低压等离子喷涂、低压电弧喷涂、激光重熔复合等薄膜镀层、物理气相沉积、化学气相沉积等)和非金属涂层技术等。
这些用以强化零件或材料表面的技术，赋予零件耐高温、防腐蚀、耐磨损、抗疲劳、防辐射、导电、导磁等各种新的特性。
使原来在高速、高温、高压、重载、腐蚀介质环境下工作的零件，提高了可靠性、延长了使用寿命，具有很大的经济意义和推广价值。
宽束离子源概述：薄膜科学与技术是新材料发展前沿最活跃的领域之一，而良好的薄膜制备或改性技术则是赋予材料表面应用功能的基本条件。
离子束增强沉积技术(IBED)，也叫离子束辅助沉积(IBAD)，把离子注入与物理气相沉积技术结合起来，在电子束蒸发或离子束沉积薄膜的同时，用几+eV到几十kev能量的离子束对其进行轰击，利用沉积原子与轰击离子之间的一系列物理化学作用，在常温下合成各种优质薄膜。
为了把该技术推向应用，必须提高处理能力，因此各类宽束离子源就应运而生，而离子源的发展是决定IBED能不能走向生产的关键。
材料表面改性用宽束离子源分类与应用：与应用于核技术的离子源不同，对应用于改性技术的离子源则要求大面积均匀区，强流 (特别是在低能及超低能范围)，气体及能量的高效率，结构简单，工作稳定且寿命长。
离子源技术

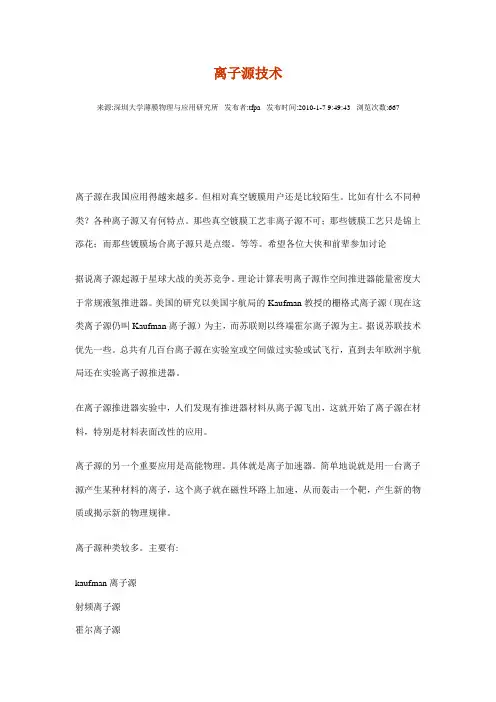

离子源技术来源:深圳大学薄膜物理与应用研究所发布者:tfpa 发布时间:2010-1-7 9:49:43 浏览次数:667离子源在我国应用得越来越多。
但相对真空镀膜用户还是比较陌生。
比如有什么不同种类？各种离子源又有何特点。
那些真空镀膜工艺非离子源不可；那些镀膜工艺只是锦上添花；而那些镀膜场合离子源只是点缀。
等等。
希望各位大侠和前辈参加讨论据说离子源起源于星球大战的美苏竞争。
理论计算表明离子源作空间推进器能量密度大于常规液氢推进器。
美国的研究以美国宇航局的Kaufman教授的栅格式离子源（现在这类离子源仍叫Kaufman离子源）为主，而苏联则以终端霍尔离子源为主。
据说苏联技术优先一些。
总共有几百台离子源在实验室或空间做过实验或试飞行，直到去年欧洲宇航局还在实验离子源推进器。
在离子源推进器实验中，人们发现有推进器材料从离子源飞出，这就开始了离子源在材料，特别是材料表面改性的应用。
离子源的另一个重要应用是高能物理。
具体就是离子加速器。
简单地说就是用一台离子源产生某种材料的离子，这个离子就在磁性环路上加速，从而轰击一个靶，产生新的物质或揭示新的物理规律。
离子源种类较多。
主要有:kaufman离子源射频离子源霍尔离子源冷阴极离子源电子回旋离子源阳极层离子源感应耦合离子源可能还有很多其它类型离子源未被提到。
离子源类型虽多，目的却无非在线清洗，改善被镀表面能量分布和调制增加反应气体能量。
离子源可以大大改善膜与基体的结合强度，同时膜本身的硬度与耐磨耐蚀特性也会改善。
若是镀工具耐磨层，一般厚度较大而对膜厚均匀性要求不高，可采用离子电流较大能级也较高的离子源，如霍尔离子源或阳极层离子源。
阳极层离子源，与霍尔离子源原理近似。
在一条环形（长方形或圆形）窄缝中施加强磁场，在阳极作用下使工作气体离子化并在射向工件。
阳极层离子源可以做得很大很长，特别适合镀大工件，如建筑玻璃。
阳极层离子源离子电流也较大。
但其离子流较发散，且能级分布太宽。
考夫曼离子源
考夫曼离子源放电效率的提高
• 考夫曼离子源一般采用低磁场的轴向发 散场及多磁极场。在发散场中电子沿发 散的轴向磁力线作螺旋运动并来回振荡 。在多极磁场中沿着放电室四壁布置了 软铁片制成的磁极靴，将磁钢夹在磁极 之间，并使相邻的磁钢极性相反。于是 ，在放电室四壁构成了电子磁障，高速 电子受到磁障的反射将不能到达阳极， 从而延长了高速电子的自由程，提高了 放电效率。
基本结构示意图
工作原理
• 从阴极(普通为直热式灯丝，也可采用带有 氧化物发射体作为插入件的空心阴极)发射 出来的电子，经过阴极鞘层被加速获得相应 于等离子体与阴极之间电位差的能量。等离 子体的电位接近于阳极电位，只高几伏。这 类高速电子与从进气口均匀进入放电室的气 体原子相碰撞形成等离子体。形成的离子少 部份被离子光学系统拔出形成离子束，大部 分离子则要和壁面复合。碰撞后形成的慢电 子则作为等离子体电子存在。 为了构成放 电通路，该类慢电子必须通过扩散到达阳极
考夫曼离子源
• 基本结构 • 工作原理 • 性能特点 • 应用实例
目录
基本结构
• Kaufman 离子源是最早出现、最基本的 离子源,原理结构如图1所示,阴极 (Cathode)、阳极(Anode)、栅极(Grids)、 放电室圆筒构成气体放电室(Discharge Chamber),栅极构成离子光学系统。放电 室筒外设置磁铁,通过磁路使磁力线穿过 放电室,磁力线从阳极向栅极方向发散并 布满栅极,栅极极靴收集磁力线回到磁铁 。
镀膜设备中常用离子源介绍
陈智顺 2018-8-23
CONTENT
技术起源
原理及分类
工作原理：
工作气体或反应气体由阳极底部进入放电区内参与放电，放电区内由磁铁产生如图所示的锥形磁场，在放电区的上部安装有补偿或中和阴极。
根据工作要求该型号离子源的工作气体为氩气，反应气体可以使用氮气、氧气或碳氢等多种气体。
放电区上部阴极灯丝加热后产生热电子，当离子源的阳极施以正电位+UA时，电子在电场作用下向阳极运动，由于磁场的存在，电子绕磁力线以螺旋轨道前进，与工作气体或反应气体的原子发生碰撞使其离化。
离子在霍尔电场的作用下被加速获得相应的能量，与灯丝热阴极发射的部分热电子形成近等离子体，由等离子体源发射出来与基片发生作用达到清洗和辅助镀膜的目的。
•使用钨丝作为中和阴极
•结构简单、工作可靠
•维护简单，运行成本低廉
•工作时钨丝挥发
•存在微量污染
•钨丝寿命小于50小时
•离子能量约为阳极电压的65%~70% ev
•离子源用途：
用于真空镀膜过程中基底离子轰击清洁及沉积过程中离子轰击能量输送。
广泛应用于：增透膜、眼镜镀膜、光纤光学、高反镜、热/冷反光镜、低漂移滤波器、带通滤波器、在线清洗、类金刚石沉积等；•作用
能够改善薄膜的生长、优化薄膜结构，增加镀膜的一致性和重复性，低温高速率镀膜，清除工件表面水和碳氢化合物，增加薄膜密度，降低内应力低，清除结合力弱的分子，反应气体活度增加，薄膜成分易于控制；。
考夫曼维护指南(交流)K-17
北京安恩科技K-17考夫曼离子源维护指南1 中和灯丝当离子源使用一定时间后，中和灯丝会越烧越细(中和灯丝电流变小)，最终中和灯丝烧断。
中和电极螺母中和灯丝总长240mm左右（含两端固定部分）的Φ0.4mm或0.5mm 的钨丝(灯丝规格根据电源型号而定)，直接安装在中和电极杆上，旋紧M4滚花螺母即可。
请使用厂家标明规格的钨丝，否则离子源可能无法正常工作。
更换中和灯丝时，尽量避免灯丝断后掉入栅网的孔内，方法1：使用盖子放置在栅网上方，遮挡中和灯丝碎片进入栅网孔内，以免引起栅网间异常放电。
方法2：将外筒从离子源上移开后再更换中和灯丝。
2 栅网清洗离子源经一段时间使用后，栅网表面会被污染，污染可能来自蒸发膜料的沉积，也可能来自离子束下游溅射基板带来的污染，通常绝缘沉积物会使栅网表面绝缘，因而引起栅网间异常放电出现。
而导电材料的污染，有可能使栅网绝缘片或绝缘子被污染后，引起栅网间绝缘下降或短路。
栅网是考夫曼离子源的核心部件，请定期进行维护，保证离子源正常工作, 正确、及时的保养可以延长栅网的使用寿命。
正常使用情况下，栅网可使用数年之久。
2.1栅网分解将K-17离子源外筒拆下，如图2所示将两个栅网固定螺母松下来，然后可以将栅网组件整体拆下来。
图2 K-17考夫曼离子源栅网架固定螺母如图2所示，将栅架M4固定螺母松开，把栅网组件从源头上取出。
如图3所示为K-17离子源栅网组件，它由加速栅架、屏栅架、加速栅、屏栅、固定绝缘子、栅网绝缘片及固定螺钉、螺母组成。
图3 K-17考夫曼离子源栅网组件图4 K-17考夫曼离子源加速栅架固定M5×10螺钉如图3、4所示，将加速栅架M8×10固定螺钉松开（请选用M5×8-10M5×10螺钉 M5×10螺钉 M5×10专用固定螺钉加速栅架栅网的螺钉，过长的螺钉将导致栅间短路），然后松开M3×16的加速栅连接固定螺钉，如图5所示。
制备光学薄膜的离子源技术
制备光学薄膜的离子源技术尤大伟(中科院空间中心北京 100080)THE ION BEAM SOURCE TECHNOLOGY FOR OPTICLE PHILM COATINGDawei YOU（Space Science and Application Research Center, Academy Cynic，Bejing,100080）Abstract The several ion beam sources(Kaufman ion source, Hall source, RF ion source, GIS ion source, Anode Layer ion source) for optical film IAD manufacturing were reviewed. The operation principle, major technique, and typical ion sources were presented especially. The compared performance of these ion sources was listed finally..Keywords Optical film costing, Ion beam sources, Ion assisted deposition摘要：本文叙述了制备光学薄膜的各种常用辅助镀膜离子源工作原理，关键技术。
并制表予以比较。
关键词光学薄膜辅助镀膜离子源离子束辅助镀膜一、 前言众所周知，制备高质量的光学薄膜已经离不开离子束技术。
光学膜要求高硬度及高附着力，一般采用离子束清洗加以改善，要求降低由于薄膜吸潮引起波长向长波漂移，降低薄膜的吸收及散射引起的光学损耗，降低薄膜的抗激光损伤，一般均采用合适工艺的离子束辅助镀膜技术来解决。
制备高质量、高难度、高效率的光学薄膜时，更有用离子束溅射替代电子束蒸发的新趋势。
镀膜设备中常用离子源介绍
陈智顺 2018-8-23
CONTENT
技术起源
原理及分类
工作原理：
工作气体或反应气体由阳极底部进入放电区内参与放电，放电区内由磁铁产生如图所示的锥形磁场，在放电区的上部安装有补偿或中和阴极。
根据工作要求该型号离子源的工作气体为氩气，反应气体可以使用氮气、氧气或碳氢等多种气体。
放电区上部阴极灯丝加热后产生热电子，当离子源的阳极施以正电位+UA时，电子在电场作用下向阳极运动，由于磁场的存在，电子绕磁力线以螺旋轨道前进，与工作气体或反应气体的原子发生碰撞使其离化。
离子在霍尔电场的作用下被加速获得相应的能量，与灯丝热阴极发射的部分热电子形成近等离子体，由等离子体源发射出来与基片发生作用达到清洗和辅助镀膜的目的。
•使用钨丝作为中和阴极
•结构简单、工作可靠
•维护简单，运行成本低廉
•工作时钨丝挥发
•存在微量污染
•钨丝寿命小于50小时
•离子能量约为阳极电压的65%~70% ev
•离子源用途：
用于真空镀膜过程中基底离子轰击清洁及沉积过程中离子轰击能量输送。
广泛应用于：增透膜、眼镜镀膜、光纤光学、高反镜、热/冷反光镜、低漂移滤波器、带通滤波器、在线清洗、类金刚石沉积等；•作用
能够改善薄膜的生长、优化薄膜结构，增加镀膜的一致性和重复性，低温高速率镀膜，清除工件表面水和碳氢化合物，增加薄膜密度，降低内应力低，清除结合力弱的分子，反应气体活度增加，薄膜成分易于控制；。
考夫曼离子源等离子体模拟与结构改进
1. 引言在科学领域，考夫曼离子源等离子体模拟与结构改进是一个备受关注的研究领域。
这一主题涉及到离子源的模拟、等离子体的研究以及结构改进的方法和技术。
本文将从模拟与研究的角度，深入探讨这一主题，为读者带来更深入的理解。
2. 考夫曼离子源的模拟让我们深入了解考夫曼离子源的模拟。
考夫曼离子源是一种常用的离子源，用于产生高纯度的离子束，广泛应用于材料研究、半导体加工等领域。
模拟考夫曼离子源的工作过程可以帮助我们更好地理解其运行原理，并为其结构改进提供参考。
在进行模拟时，我们需要考虑离子源的工作环境、离子束的特性、离子源内部的物理过程等因素。
通过建立数学模型，我们可以模拟离子源内部的电场分布、离子输运过程等。
我们还需要考虑离子源的材料选择、结构设计等因素对模拟结果的影响。
在模拟过程中，我们可以借助计算机辅助工具，如有限元分析软件，来进行数值计算和模拟仿真，以获得更准确的模拟结果。
3. 等离子体模拟接下来，让我们转向对等离子体的模拟研究。
等离子体是物质的第四态，广泛存在于自然界和人工环境中。
在太阳、恒星等天体中，等离子体扮演着重要的角色；在聚变能研究、等离子体医学应用等领域，等离子体也具有重要的应用价值。
对等离子体的模拟研究具有重要意义。
在进行等离子体模拟时，我们需要考虑等离子体的物理特性、热力学性质、运动规律等因素。
通过建立磁流体力学模型、粒子模拟模型等，我们可以模拟等离子体在外场作用下的行为和性质。
我们还需考虑等离子体的不稳定性、湍流输运等复杂现象对模拟结果的影响。
在模拟过程中，我们可以借助高性能计算评台，进行大规模并行计算，以获得更精确的模拟结果。
4. 结构改进的方法与技术在考夫曼离子源等离子体模拟的基础上，我们可以进一步探讨结构改进的方法与技术。
结构改进旨在提高离子源的性能和稳定性，从而满足不同应用场景的需求。
常见的结构改进方法包括优化设计、新材料的应用、工艺改进等。
优化设计是一种常用的结构改进方法，通过对离子源的结构参数进行优化，可以提高其性能和效率。
考夫曼离子源与射频离子源-概述说明以及解释
考夫曼离子源与射频离子源-概述说明以及解释1.引言1.1 概述概述离子源是物质分析领域中常用的一种实验设备，用于将固体、液体或气体样品中的分子或原子转化为带电离子。
离子源是质谱仪等分析仪器的关键组成部分，其主要功能是将分析样品中的分子或原子离子化，并将其加速、聚焦和分离，以便进一步进行质谱分析。
考夫曼离子源和射频离子源是两种常见的离子源类型。
考夫曼离子源是一种比较传统的离子源，其工作原理基于考夫曼电场。
通过在离子源中创建一个较强的静电场和磁场，考夫曼离子源可以将样品中的分子或原子离子化，并对其进行加速和分离。
射频离子源则利用高频电场来离子化样品，并通过变化的电场和磁场来聚焦和分离离子束。
相对于考夫曼离子源，射频离子源具有更高的离子产量和更好的分辨率。
本文将重点介绍考夫曼离子源和射频离子源的原理和工作原理，并探讨它们在不同应用领域中的优势和适用性。
通过对这两种离子源的特点进行比较和分析，我们将得出结论，总结它们的优点和局限性。
并展望未来的研究方向和应用前景，以期为离子源的改进和发展提供一定的参考。
1.2文章结构文章结构部分的内容如下：文章结构本文将分为三个主要部分，分别是引言、正文和结论。
在引言部分，我们首先通过概述的方式介绍了考夫曼离子源和射频离子源的背景和重要性。
然后，我们对整篇文章的结构进行了明确的说明，帮助读者更好地理解文章的整体逻辑。
最后，我们明确了本文的目的，以便读者可以清楚地知道作者想要传达的信息。
接下来，正文部分将分为两个小节，分别介绍了考夫曼离子源和射频离子源的原理和工作原理、应用领域和优势。
在每个小节中，我们将详细解释其原理和工作原理，以帮助读者更好地理解它们的工作机制。
同时，我们还将列举它们在各个应用领域中的具体应用案例，并分析其优势和局限性，以便读者可以更好地了解它们的实际应用价值。
最后，结论部分将对考夫曼离子源和射频离子源的特点进行总结，并展望了未来的研究方向和应用前景。
离子束加工
大大提高。
10
离子束加工
结束
11
这种加工本质上属于一种原子尺度的切削加工，通
常又称为离子铣削。
2
离子束加工
可用于加工空气轴承的沟槽、打孔、加工极薄材 料及超高精度非球面透镜，还可用于刻蚀集成电路等 的高精度图形。
3
离子束加工
（2）离子溅射沉积 采用能量为0.1～5keV的氩离子轰击某种材料制成
的靶材，将靶材原子击出并令其沉积到工件表面上并形 成一层薄膜。实际上此法为一种镀膜工艺 。
离子束加工
离子束加工
1、加工原理
在 真 空 条件下 ， 将 离子源产生的离子束经 过加速、聚焦后投射到 工件表面。由于离子带 正 电荷 ， 其质 量数 比 电 子大数千倍甚至上万倍， 它撞击工件时具有很大 撞击动能，通过微观的 机械撞击作用从而实现 对工件的加工。
图6-9 考夫曼型离子源
1—真空抽气口 2—灯丝 3—惰性气体注入口 4—电磁线圈 5—离子束流 6—工件 7—阴极 8—引出电极 9—阳极 10—电离室 1
子能量相当大，可使离子钻进被加工工件材料表面层，改变其 表面层的化学成分，从而改变工件表面层的机械物理性能。
该方法不受温度及注入何种元素及粒量限制，可根据不同需求注入 不同离子（如磷、氮、碳等）。 注入表面元素的均匀性好，纯度高，其注入的粒量及深度可控制， 但设备费用大、成本高、生产率较低。
离子束加工
2、离子束加工的分类
离子束加工的物理基础是离子束射到材料表面时所 发生的撞击效应、溅射效应和注入效应。分以下四类： （1）离子刻蚀 采用能量为0.1～5keV、直径为十分之几纳米的的氩
离子轰击工件表面时，此高能离子所传递的能量超过工
件表面原子（或分子）间键合力时，材料表面的原子 （或分子）被逐个溅射出来，以达到加工目的。
伯东考夫曼离子源系列安全操作及保养规程
伯东考夫曼离子源系列安全操作及保养规程1. 引言伯东考夫曼（Burton-Kovacman）离子源系列是一种常见的离子源设备，广泛应用于质谱仪器中。
为了确保设备的稳定运行和操作人员的安全，本文档将详细介绍伯东考夫曼离子源系列的安全操作和保养规程。
2. 安全操作规程2.1 设备安装在安装伯东考夫曼离子源系列设备之前，操作人员需要确保以下几点：•安装设备的场所符合相关的安全规定和要求。
•设备的电源接地可靠，避免电击风险。
•安装设备时需要遵循制造商提供的安装指南和手册。
2.2 设备启动与关闭在启动和关闭伯东考夫曼离子源系列设备时，操作人员需要严格按照以下步骤操作：2.2.1 启动设备1.检查设备的所有电缆和连接件，确保它们没有损坏或松动。
2.打开设备的电源开关，注意观察启动面板上的指示灯和显示屏。
3.按照制造商提供的操作顺序，启动离子源设备。
2.2.2 关闭设备1.将离子源设备的操作参数恢复到默认或安全值。
2.根据制造商提供的指导，安全关闭设备的电源开关。
2.3 个人防护措施在操作伯东考夫曼离子源系列设备时，操作人员需要采取适当的个人防护措施，以降低事故风险和操作相关的健康危害。
以下是一些常见的个人防护措施：•戴上适当的耐化学品手套和防护眼镜，以保护皮肤和眼睛。
•避免直接吸入离子源产生的气体和蒸汽，可以佩戴适当的呼吸防护设备。
•保持操作区域通风良好，避免因有毒气体积聚而对人体造成危害。
2.4 紧急情况处理在发生紧急情况或事故时，操作人员需要立即采取适当的应对措施，以保护自己和其他人的安全。
以下是一些常见的紧急情况处理指南：•在火灾发生时，立即通知相关人员并使用合适的灭火器材扑灭火焰。
•在发生设备故障或泄漏时，迅速采取措施停止设备运行，并通知相关维修人员。
•在发现人员受伤或身体不适时，立即提供紧急医疗援助并报告相关人员。
3. 设备保养规程为了确保伯东考夫曼离子源系列设备的长期性能和可靠运行，操作人员需要定期进行设备的保养和维护。
伯东考夫曼离子源安全操作及保养规程
伯东考夫曼离子源安全操作及保养规程前言伯东考夫曼离子源是科学实验中经常使用的离子源之一，其在催化剂测试、表面分析等研究领域占有重要地位。
然而，在使用伯东考夫曼离子源时，我们必须高度重视其安全操作、保养等规程，以确保实验安全顺利进行。
本文将会介绍伯东考夫曼离子源的安全操作及保养规程，一定程度上能够帮助我们更好地理解离子源的使用，确保实验的安全性和可靠性。
一、高度重视伯东考夫曼离子源的使用1.1 安装离子源安装伯东考夫曼离子源时，必须按照操作手册中的指示进行操作，将离子源配合所需仪器进行设备和电缆连接。
在连接过程中，务必确保相关仪器、电缆的安装过程顺利，注意避免短路、感应等问题的出现。
在仪器、电气线路的灵活流动空间中留出足够的空间，保证不会有过大力度的拉扯。
当离子源组件安装完成后，需要进行接通电源，以确认设备运行正常。
1.2 严格控制可能导致事故的因素关于制造伯东考夫曼离子源的厂家是非常重视安全的，也希望用户们能够重视自己的安全。
在工作过程中，禁止随意触摸离子源，禁止将任何物质投入离子源中。
如果在实验过程中出现现象，不要自己进行任何擅自的调整或动作，应及时咨询或联系专业人士。
在对离子源进行维护时，更是严禁使用含有任何腐蚀剂或挥发性溶剂的化学试剂1.3 注意检查仪器在使用伯东考夫曼离子源时，我们需要及时确认连接的其他仪器是否处于正常状态。
若发现其它仪器、设备的异常，需立即停机进行检查。
同时严禁操作不熟悉的高级功能，以免与实验任务不符而产生事故。
二、伯东考夫曼离子源的日常保养2.1 定期检查伯东考夫曼离子源的日常保养，还需要定期进行相关检查。
初次使用离子源时，我们需要进行全面的功能性能检查，确认器件的稳定性和实用性。
之后，在每次使用中，我们需要使用万用表等工具进行实验仪器的基础检查，以判断离子源是否正常通电。
检查点包括：•检查电压、电阻、连接电缆的正确性。
•确认灯光指示器是否正常亮灭。
•确认离子源参数设置是否正确。
考夫曼离子源
a
6
考夫曼离子源放电效率的提
高
考夫曼离子源一般采用低磁场的轴向发散场及多磁极 场。在发散场中电子沿发散的轴向磁力线作螺旋运动 并来回振荡。在多极磁场中沿着放电室四壁布置了软 铁片制成的磁极靴，将磁钢夹在磁极之间，并使相邻 的磁钢极性相反。于是，在放电室四壁构成了电子磁 障，高速电子受到磁障的反射将不能到达阳极，从而 延长了高速电子的自由程，提高了放电效率。
考夫曼离子源
a
1
目录
基本结构 工作原理 性能特点 应用实例
a
2
基本结构
Kaufman 离子源是最早出现、最基本的离子源,原理结 构如图1所示,阴极(Cathode)、阳极(Anode)、栅极 (Grids)、放电室圆筒构成气体放电室(Discharge Chamber),栅极构成离子光学系统。放电室筒外设置 磁铁,通过磁路使磁力线穿过放电室,磁力线从阳极向栅 极方向发散并布满栅极,栅极极靴收集磁力线回到磁铁。
考夫曼离子源的应用
a
11考夫曼电源a来自12光学镀膜机
a
13
12厘米考夫曼离子源快速电子轨迹模拟
a
14
考夫曼离子源局部工作照
a
15
早期考夫曼推进器
a
16
考夫曼离子源实际图片
a
17
谢谢
a
18
a
3
基本结构示意图
a
4
工作原理
从阴极(普通为直热式灯丝，也可采用带有氧化物发射 体作为插入件的空心阴极)发射出来的电子，经过阴极 鞘层被加速获得相应于等离子体与阴极之间电位差的 能量。等离子体的电位接近于阳极电位，只高几伏。 这类高速电子与从进气口均匀进入放电室的气体原子 相碰撞形成等离子体。形成的离子少部份被离子光学 系统拔出形成离子束，大部分离子则要和壁面复合。 碰撞后形成的慢电子则作为等离子体电子存在。 为了 构成放电通路，该类慢电子必须通过扩散到达阳极被 阳极接收。部分中性气体原子也要从离子光学系统中 逸出。真空室中部分气体原子则也要通过离子光学系 统返流进入离a 子源。为了延长高速电子的自由程，阻 5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本结构 工作原理 性能特点 应用实例
基本结构
Kaufman 离子源是最早出现、最基本的离子源,原理结
构如图1所示,阴极(Cathode)、阳极(Anode)、栅极 (Grids)、放电室圆筒构成气体放电室(Discharge Chamber),栅极构成离子光学系统。放电室筒外设置 磁铁,通过磁路使磁力线穿过放电室,磁力线从阳极向栅 极方向发散并布满栅极,栅极极靴收集磁力线回到磁铁。
考夫曼离子源放电效率的提高
考夫曼离子源一般采用低磁场的轴向发散场及多磁极
场。在发散场中电子沿发散的轴向磁力线作螺旋运动 并来回振荡。在多极磁场中沿着放电室四壁布置了软 铁片制成的磁极靴，将磁钢夹在磁极之间，并使相邻 的磁钢极性相反。于是，在放电室四壁构成了电子磁 障，高速电子受到磁障的反射将不能到达阳极，从而 延长了高速电子的自由程，提高了放电效率。
基本结构示意图
工作原理
从阴极(普通为直热式灯丝，也可采用带有氧化物发射体作
为插入件的空心阴极)发射出来的电子，经过阴极鞘层被加 速获得相应于等离子体与阴极之间电位差的能量。等离子 体的电位接近于阳极电位，只高几伏。这类高速电子与从 进气口均匀进入放电室的气体原子相碰撞形成等离子体。 形成的离子少部份被离子光学系统拔出形成离子束，大部 分离子则要和壁面复合。碰撞后形成的慢电子则作为等离 子体电子存在。 为了构成放电通路，该类慢电子必须通过 扩散到达阳极被阳极接收。部分中性气体原子也要从离子 光学系统中逸出。真空室中部分气体原子则也要通过离子 光学系统返流进入离子源。为了延长高速电子的自由程， 阻止电子迅速飞回阳极复合，需要使用磁场来限制电子运 动。
各类离子源的优缺点比较
考夫曼离子源的应用
考夫曼电源
光学镀膜机
12厘米考夫曼离子源快速电子轨迹模拟
考夫曼离子源局部工作照
早期考夫曼推进器
考夫曼离子源实际图片
谢谢
离子束的形成
放电室中产生的离子向所有的边界扩散,并且在等离子
体与栅极附件形成弓形离子鞘,经栅极离子光学系统加 速引出放电室形成离子束。
性能特点
考夫曼离子源是应用较早的离子源。属于栅格式离子源。
首先由阴极在离子源内腔产生等离子体，让后由两层或三 层阳极栅格将离子从等离子腔体中抽取出来。这种离子源 产生的离子方向性强，离子能量带宽集中，可广泛应用于 真空镀膜中。缺点是阴极（往往是钨丝）在反应气体中很 快就烧掉了，另外就是离子流量有极限，对需要大离子流 量的用户可能不适和。 Kaufman离子源具有较宽的工作状态,在Ar作为工作气体时, 阴极灯丝具有较长寿命和较稳定的工作状态。但是灯丝的 消耗会对基片带来污染,而使用氧气和反应气体时,兼容性 差,灯丝寿命和稳定性会大大下降,同时产生的C、F 沉积构 成的绝缘层会导致离子源不能正常工作。
原初电子区
