插拔力试验机操作规程完整
插拔力试验机操作规程
生效日期:
第1页/共1页
标题：插拔力试验机操作规程
版次：B
一、目的:
验证工业插头类插口、电脑周边类插口、非标插头插口、插拔端子等接插口类寿命强度,
以保证产品质量,符合产品质量使用需求。
二、设备:
插拔寿命试验机,原理:公端产品端来回往复线性移动对母端产品接触插拔模拟人使用产品
插拔真实情况。
三、条件:
1、工作电源：AC220V/50HZ
2、试验环境：常温环境中使用。
3、准备产品：对于部分连接产品需要导通测试，则对其引线处理，方便设备导通装置连接。
四、操作步骤：
1、将需要测试的公母端产品固定在插拔寿命试验机的固定夹具上。
1.1、需要测试的导通寿命产品将引线与设备后面红黑夹子连接起来，让导线形成回路如图1；
2、所有调试准备妥当后,测试时应当检查设备运行是否顺畅；
3、如设备连续运行时间长,建议每隔一段时间检查设备运行情况。
七、测试仪器保养
1、设备台面采用铝制，经常保持设备清洁.
2、设备两边轴承部分应当加润滑油处理,保证仪器正常运转.
3、详细保养记录见
编制/日期：审核/日期：
生效日期:
第1页/共1页
标题：插拔力试验机操作规程
版次：B
3、导通插拔时,产品导通一次,界面左上角计数器计数一次，不导通时自动停止计数；并有力度大小值显示.
4、测试速度调整:右下角面板上的转速(速度调整要求:插拔力测试速度小于或等于8；寿命测试速度按实际加快.)
5、上述所有步骤调试准备完成后,用手转动偏心路预试一下,如无异常则打开仪器控制面板上红色电源开关
然后按START按键开始测试,测试途中如有异常可按红色STOP按键停止。如下图:

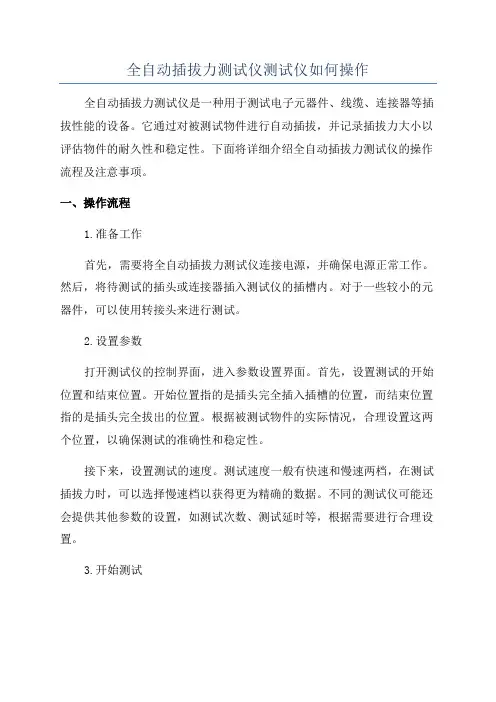

全自动插拔力测试仪测试仪如何操作
全自动插拔力测试仪测试仪如何操作全自动插拔力测试仪是一种用于测试电子元器件、线缆、连接器等插拔性能的设备。
它通过对被测试物件进行自动插拔，并记录插拔力大小以评估物件的耐久性和稳定性。
下面将详细介绍全自动插拔力测试仪的操作流程及注意事项。
一、操作流程1.准备工作首先，需要将全自动插拔力测试仪连接电源，并确保电源正常工作。
然后，将待测试的插头或连接器插入测试仪的插槽内。
对于一些较小的元器件，可以使用转接头来进行测试。
2.设置参数打开测试仪的控制界面，进入参数设置界面。
首先，设置测试的开始位置和结束位置。
开始位置指的是插头完全插入插槽的位置，而结束位置指的是插头完全拔出的位置。
根据被测试物件的实际情况，合理设置这两个位置，以确保测试的准确性和稳定性。
接下来，设置测试的速度。
测试速度一般有快速和慢速两档，在测试插拔力时，可以选择慢速档以获得更为精确的数据。
不同的测试仪可能还会提供其他参数的设置，如测试次数、测试延时等，根据需要进行合理设置。
3.开始测试确认参数设置完成后，点击“开始测试”按钮，测试仪将自动进行插拔动作。
在测试过程中，需要注意观察测试仪的运行情况，以确保测试的稳定性。
同时，应随时监测测试仪显示的测试力大小，并记录测试结果。
4.结束测试当测试完成时，点击“停止测试”按钮，测试仪将停止插拔动作。
此时，可以查看测试结果并进行分析。
一般来说，测试结果会以图表等形式展示，可以根据图表分析物件在插拔过程中的力变化情况，评估其耐久性和稳定性。
二、注意事项1.确保测试仪处于稳定的工作环境中，避免受到振动、电磁干扰等影响。
2.在进行测试前，需要对测试仪进行校准，以确保测试结果的准确性。
3.在进行测试时，应对测试仪进行定期维护和保养，以保证其正常工作。
4.注意安全防护，避免手指被插头或连接器夹到。
5.根据被测试物件的不同特性，合理选择测试参数，以获得准确的测试结果。
6.对于一些特殊类型的连接器，如带锁定装置的连接器，需要按照其特殊要求进行测试。
立式插拔力试验机操作说明书
立式插拔力试验机操作说明书一、用途：本机适用于各种连接器的插入力和拔出力测试，测试插头插座及连接器插拔寿命试验和插拔力试验。
配置高精度力量传感器及显示装置，可得到完全准确的插拔力试验贰、仪器说明一、仪器结构：二、测试步骤:1本机放置注意地面平坦，安装时请调整机器水平。
并将测试产品装于下夹具，打开“电源”开关。
2点动“UP”按钮，上升产品至适当位置，夹紧上夹具，并调整上限位近接挡块至上限位近接开关刚好感应到为止（上限位近接开关上指示灯亮）。
夹好试件以上夹具应垂直且不受张力，不同材料之种类，夹具不能完全通用，可另选适当之夹具，启动机台电源，请注意上下夹具的安装位置，避免起动机台时不慎撞坏荷重传感器液晶显示器操作说明：1、UP：光标上移。
2、DOWN：光标下移。
3、STOP：停止。
4、AUTO：根椐设定的参数，自动运行。
5、0~9：数字键6、0~1：在不是设定状态时，具有第二功能，0、清除实时荷重、最大插拔力。
1、清除测定次数7、—：设定时，用作负数输入或小数点输入。
8、←：删除9、OK：确定10、 SET：设入设定画面11、EXIT：退出上一级菜单1.开机界面：每次打开电源开关，液晶显示的状态为“开机界面”，此界面要求操作者输入密码，初始密码为634114。
2.待机界面：当操作者从“开机界面”输入正确密码，按“OK”键后，便进入了“待机界面”。
从“待机界面”能进入到其它界面，如：按“SET”键，进入“主设定界面”；按“AUOT”进入“测试界面”。
3.测试界面:在“测试界面”时就是正在对测试产品正在试验，此时按“STOP”后，又回到“待机界面”。
4.主设定界面：主设定界面分为四种设定选项，分别是：1、测试参数设定；2、查看测试档案；3、系统参数较正；4、开机密码设定。
1.测定参数设定:。
插拔力测试仪操作指引
插拔力测试仪操作指引1.准备工作1.1确认测试仪所需的电源电压与电源插座相匹配，插入电源线，确保电源接地良好。
1.2将测试仪连接到待测物品的插座，确保插头与插座良好接触。
1.3打开测试仪的电源开关。
1.4等待测试仪启动完成，进入正常工作状态。
2.测试之前的准备2.1选择适当的测试模式。
根据待测物品的特性，选择合适的测试模式，如拉力测试、插拔寿命测试等。
2.2设置测试参数。
根据需求设置测试仪的参数，如测试速度、测试次数、停止条件等。
2.3校准测试仪。
在开始测试之前，根据需要对测试仪进行校准，确保测试结果的准确性。
2.4备份已有数据。
如果需要保存之前的测试数据，可在测试之前将已有数据备份至外部存储设备或计算机。
3.进行测试3.1放置待测物品。
将待测物品放置在测试仪的夹具或支架上，并固定好。
3.2调整测试位置。
根据需要，调整夹具或支架的位置，确保待测物品可以正常进行插拔或拉伸。
3.3开始测试。
按下测试仪的开始按钮，测试仪将开始按照预设参数进行测试。
3.4监控测试过程。
在测试过程中，及时观察测试仪的显示屏或LED 指示灯，确保测试仪正常工作，并随时记录测试结果。
4.结束测试4.1达到停止条件。
根据预设的停止条件，当测试达到条件时，测试仪将停止测试，并显示测试结果。
4.2停止测试。
手动或软件操作停止测试仪的测试程序，确认测试仪已完全停止运行。
4.3关闭测试仪电源。
关闭测试仪的电源开关，切断电源供应。
4.4处理测试结果。
根据测试结果，进行数据处理、记录或分析等操作，以满足实际需求。
5.维护和保养5.1定期清洁。
根据测试仪的使用频率，定期清洁测试仪外壳、接口和传感器等重要部件，保持测试仪的良好工作状态。
5.2检查电源线和连接线路。
定期检查电源线和连接线路，确保电线没有断裂或磨损，连接线路紧固可靠。
5.3校准测试仪。
定期对测试仪进行校准，确保测试结果的准确性。
5.4防止过载。
避免对测试仪施加超过其额定范围的力量，以防止测试仪受损。
USB插拔试验机操作规程
6、待测试结束（也可能为设定次数到达，机器自动停机），关掉机器电源，取下被测试件，判定其品质。
注
意
事
项
1.检查试验产品夹持是否稳固，USB口是否平稳的插入产品中，插拔是否精准。
2.实验前检查参数是否清零，转速调试合适方可开机试验.
深圳市欧力科技有限公司
文件编号
WI—011-007
制订日期
2019-3-30
USB插拔寿命试验机操作规程
版本
A/0
页次
1/1
操
作
说
明
1、放置注意地面之平坦，安装时请调整机器水平；
2、将插试件一头放入左边夹具内夹紧,然后再将插试件的另一头插入试件中。打开右边夹具，手动转动圆盘，转动至最大行程时，看右边夹具是否能够将试件夹到。如果不能再调节圆盘边上行程调节旋钮，加大行程（一般来讲尽量将试件夹入多一点为好）；然后再紧固右边夹具，使试件在同一平行水平面上无张力
3.试验完成后，产品状况进行测试并记录。已达到测试目的。4.使用完后关ຫໍສະໝຸດ 试验机电源。制表审核
批准
3、接入220V电源，按下电源开关，指示灯亮；
4、在计数器上进行设定所需插拔次数，（当机器运行达到设定数值时，运行停止；需要再次启动，按计数器清零键清零，机器恢复下常工作状态）。设定数值最大为8位数99999999，设定好的数值将在计数器的下方显示。调节速度钮至最小值，按启动键，机器启动，观察试件插入是否在中心位置上。如有异常请停机，再一次将夹具调节好。计数器设置方法：按复位键将计数器归零。根据要求设定需测试次数，计数器最大可设定99999999次。按计数器上的RST键将计数器清零,按>键五秒进入试验次数设置,计数器上八位数字从右下到左上分别代表个位到千万位,如设定280360次,则按>键将跳动数值调节到左上第三个数字按∧键将数值设定为2,再按>键将跳动数值调节到左上第四个数字按∧键将数值设定为8,再按>键将跳动数值调节到右下第三个数字按∧键将数值设定为3,再按>键将跳动数值调节到右下第二个数字按∧键将数值设定为6,其它位置均设定为零即可,根据试验要求设定试验所需次数，将测试次数清零后，按启动开始测试；
卧式插拔力试验机使用说明书
卧式插拔力试验机使用说明书一、概述二、结构原理三、按键操作说明四、参数设定五、技术参数六、操作步骤七、维护保养八、维修保养卡九、检验合格证安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目!警告:此顯示的項目!一、概述插拔力试验机适用于各种连接器之压缩、拉伸破坏试验, 连接器单孔插拔试验, 连接器整排插拔试验, 连接器插拔寿命试验, 连接器单针与塑胶保持力试验, 连接器正向力试验，可显示插拔力连续变化值和峰值，插拔力试验机具有次数设定，插拔力试验机速度行程可调，插拔力试验机显示速度值，可谓目前市场上最高性价比之插拔力试验机。
二、结构原理插拔力实验机通过电机提供动力，利用偏心轮旋转产生回旋效果达到往返运动。
早期卧式插拔力实验机是通过改变电机正反转产生往返运动，实践证明在短时间内高频率使电机正反转仪器损坏的故障率极高。
采用偏心轮装置后，电机只向一个方向旋转大大降低了仪器故障率。
并且提高了测试速度，节约了您宝贵的时间。
传动装置采用直线导轨，解决了测试产品重复多次后会插偏的现象。
可预置测试次数功能使您在做产品寿命实验时，可随时观察产品磨损情况。
高精度数显拉力值显示功能，可随时显示插入力或拔出力大小，准确方便快速。
特殊产品需要特制的夹具，我们精心设计的夹具免去了您着方面的烦恼。
1. TM2101-T7-04 简介1.1 主要用途及使用范围本控制器专为插拔力试验机而研制。
适用于各种连接器的插入拔出测试,可自动取得测试过程中的力学特性数据。
1.2 主要功能特性◆采样速率高达1000次/秒,可精确捕捉到插拔峰值数据。
◆用光电开关检测插拔次数,每检测到一个光电开关信号算插拔一次，抗干扰能力强,不会产生误计数的现象。
◆“启动停止固态继电器”用于控制电机的启动和停止,到达设定的插拔次数后自动停机。
YH-8818A插拔力测试仪操作指导书
文件制修订记录1.0目的：检测卡钩强度，和端子的使用寿命，规范操作方法，提升品质标准，取得客户满意特制之。
2.0测试范围1. Connector产品的端子使用寿命测试和保持力。
2. 卡钩寿命测试。
3. Connector产品与母座的插拔力测试。
3.0操作方法1. 将母座固定装在YH-8818A自动插拔力测试仪的底座上。
2. 打开YH-8818A自动插拔仪电源开关。
3. 根据公座与母座的接触深度的需要，调节YH-8818A自动插拔力测试仪升降杆，并将公座固定在升降杆上。
4. 打开数显推拉力计的电源开关。
5. 轻按一下归零按钮，使显示屏显示数据为“0.00Kg”6. 再按一下YH-8818A自动插拔力测试仪的下降按钮，使升降杆自动下降，插入母座后，红灯亮，升降杆自动停止。
7. 读取数显推拉力计显示屏上显示的数据，为该Connector产品的插入力。
8. 再轻按一下数显推拉力计的归零按钮，使显示屏显示数据为“0.00Kg”9. 再按一下YH-8818A自动插拔力测试仪的上升按钮，使升降杆自动上升，当升降杆到达限位时，红灯亮，升降杆自动停止。
10.读取数显推拉力计显示屏上显示的数据，为该Connector产品的拔出力。
11.测试完毕后，轻按数显推拉力计的电源开关按钮，和YH-8818A自动插拔力测试仪的电源开关按钮，关闭电源。
12.最后取下测试的Connector产品和母座。
4.0公司测试标准1.插入力：满PIN公座与满PIN母座之间以结合之速度12.5mm/分钟、200循环/小时，做插入其所得之插入力应小于35N(客户有特殊要求则按客户要求进行)（室温情况下测试）2.拔出力：满PIN公座与满PIN母座之间以结合之速度12.5mm/分钟、200循环/小时，做拔出其所得之拔出力应小于10N(客户有特殊要求则按客户要求进行)（室温情况下测试）5.0成品测试标准吊重测试：满PIN公座与满PIN母座做吊重需达1Kg保持1分钟（客户有特殊要求时，按客户要求进行）（室温情况下测试）。
卧式插拔力试验机安全操作及保养规程
卧式插拔力试验机安全操作及保养规程引言卧式插拔力试验机作为一种常见的材料测试设备，在材料试验、品质控制、研发等方面发挥了重要作用。
然而，使用设备时必须保证操作人员的安全和设备的正常运行。
本文将介绍卧式插拔力试验机的安全操作及保养规程，目的是确保设备的有效使用和管理。
1. 安全操作规程1.1 设备操作前准备在使用卧式插拔力试验机之前，必须进行以下操作前准备：1.清理工作区域：将设备周围的杂物、乱放的实验样品清理干净；2.检查设备电源和配线，确保所有设备接线牢固；3.打开设备主电源，确认各项指示灯齐亮；4.检查夹具和样品，确保夹具与测试材料相匹配。
1.2 设备操作规程1.操作前应认真阅读设备说明书，确保熟悉设备的操作流程和操作方法；2.将实验样品放置在夹具上，用合适的扳手沿顺时针方向旋紧螺丝；3.根据所需测试条件调整设备参数，注意不要超过设备的额定负载；4.所有人员离开设备操作区，启动设备；5.观察设备运行状态，注意异常情况（如噪音、异味等）。
1.3 设备操作事项1.操作人员应穿戴合适的工作服，并戴好安全帽、手套等必要的防护用品；2.操作人员禁止在设备周围站立，以免发生意外伤害；3.操作过程中不要随意拆卸设备部件；4.禁止打开设备面板、触摸设备电线，除非有资格进行技术调试的资格。
1.4 废弃设备处理1.严禁将设备随意拆卸、丢弃；2.废弃设备应送至指定回收站处置；3.拆卸部件和残留材料应统一归类，不得随意抛弃。
2. 保养规程2.1 每日保养1.在设备使用完毕后，及时将夹具、样品等清理干净；2.清理设备表面、电线、开关等区域的灰尘；3.检查电源线和接线是否损坏；4.检查设备和周围区域是否存在异常情况（如漏水、氧气水平下降等）。
2.2 周期性保养1.定期更换设备关键元件（如压力表、传感器等）；2.维护设备正常工作状态，定期检查设备电路；3.在设备不使用时，切断电源。
3. 总结卧式插拔力试验机是一种非常重要的测试设备，其正常运行和操作安全是保证工作效率和设备寿命的关键因素。
插拔力寿命试验机测试项目的操作过程
插拔力寿命试验机测试项目的操作过程创恒仪器CH-1220S插拔力试验机不但能测试连接器的插拔力，还更应该有诸多功能例如：破断力测试，恒定拉压力测试，阻抗测试，单PIN保持力测试，正向力测试等等，下面一一介绍详细的操作指导说明。
一：插拔力的测试１、测定运动方式：去回程双向测定，速度1～3００（标准机速度）任意调节，测试次数１～１０００００００任意调节。
＂开始测定位置，一次检出原点＂２、将被测产品公母连接插好，用夹具夹稳，要夹垂直，自动求心装置要在中心位置附近，不能跑偏，以免影响自动求心功能和损坏装置。
３、荷重，行程归零，按面板的移动按钮使测试产品的公母端分离，以不完全脱出为原则，看界面显示的移动行程。
４、设定测试行程，原则上要小于实际行程０．１～０．２ｍｍ．５、设定各项参数后，点档案，点预设置储存，存档案，档案名称只能用字母和数字及＂．＂，＂－＂，不能有空格．６、到执行画面测试．若不能求行程时，则必须用高度规量出公插头的插入行程，调整好公母连接器的位置，设定其行程．同样设定行程不能大于量出的行程．起始位置也很重要．二：破断裂的测试１、将测试产品夹入上夹具或下夹具，调整上下夹具的高度，以能夹稳产品为准。
２、设定为“破断裂测试“，行程以大于测试产品的实际行程为准，以便能完全拔出。
３、设定速度，次数，存储档案。
４、归零，夹稳测试产品。
（注意夹稳后不要再归零）５、执行画面测试。
三：退ＰＩＮ测试１、用测试棒连接传感器接口，测试产品放下夹具，调整适当位置；２、设定荷重测定范围，要大于所能退出产品的力，行程测定范围要小于＂ＰＩＮ＂高出绝缘面的行程．以免行程过大，在执行画面中不能抓到退ＰＩＮ的实际力值．３、选＂荷重零点位置（有力时才开始计行程），每次检出原点＂，存档．４、执行操作．另一种方法是：测定运动方式为＂去程单向测定＂，其他设置一样．只是在曲线中没有黑色回程力曲线．四：恒定压力，拉力测试１、选恒定压力，软件会自动跳出“力”与“时间”的数据框。
1220S插拔力试验机说明书.
精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。
为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。
特别声明:●本操作手册不能作为向本公司提出任何要求的依据。
●本操作手册的解释权在本公司。
安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。
壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。
二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。
贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。
微电脑插拔力试验机操作说明书
图1
游标上移或启动用。 游标下移。 停止运行或清除报警声。 无用。 数字键 在不是设定时，具有第二功能， 0、清除实时荷重 1、清零最大插拔力 2、清除已测试验次数 设定时，用作小数点输入。 删除
9、 OK： 10、 SET： 11、 ESC：
确定 进入下一级菜单，在“查看测试档案”界面时作打印键用。
其他的东西抵住设备运行，否则后果自负； 7、机器试验完毕，应当经常性保持机器各部件干净且传动机构加油润滑。
五、测试软件介绍及使用
操作面板定义
测试软件介绍
一、键位定义 1、 START： 2、 MANUAL： 3、 STOP： 4、 AUTO： 5、 0~9： 6、 0~2：
7、 — ： 8、 ← ：
六、设备清单
1、微电脑插拔力试验机一台 2、电源线一根 3、内六角扳手一套 4、说明书一份（内含保修卡、设备清单、出厂检测报告）
七、保修卡
此保修卡两份，一份由客户保管，一份由供应商
作年度总评用（注：此卡一旦丢失或者转移，机器保
修 失 效 ，请 注 意 保 存 ；机 器 相 关 铭 牌 请 不 要 随 便 撕 毁 ，
否 则 保 修 失 效 。）。
出厂时间：
2014 年 09 月 02 日
保修期限：
2015 年 09 月 02 日
注：
本机由于操作不当及人为损坏、一切自然因素引起的天灾祸、相关 消耗品除外，机器保修一年。在保修范围内，我司提供免费的维修服 务，根据客户要求现场维修，应当积极配合我司相关技术人员进行维 修，具体相关的费用双方通过协商洽谈。需要返厂维修，相关费用双 方通过协商洽谈！
3、连接电源线，与 AC220V 电源接通，打开电源开关。
4、详细阅读操作软件后，设定好插拔的单位、次数等相关测试参数。
HT-1220S全自动插拔力试验机操作规程
生效日期
2012-5-3
全自动插拔力试验机操作规程
核准文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海
文件版本
A 审核
生效日期
2012-5-3
全自动插拔力试验机操作规程
核准
蒋团海文件版本
A 审核
文件编号W-QA-120 东莞市XXXX实业有限公司编写
生效日期
2012-5-3
全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
文件编号W-QA-120
东莞市XXXX实业有限公司
文件版本A 审核
3.4报告输出
生效日期2012-5-3全自动插拔力试验机操作规程核准
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
东莞市XXXX实业有限公司文件版本A 审核
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
文件版本A 审核
W-QA-120 东莞市XXXX实业有限公司编写蒋团海文件编号
文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
核准
生效日期2012-5-3全自动插拔力试验机操作规程
文件编号
W-QA-120
东莞市XXXX实业有限公司
编写蒋团海
文件版本A审核生效日期2012-5-3全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司全自动插拔力试验机操作规程
编写审核核准蒋团海文件编号文件版本
生效日期W-QA-120A 2012-5-3。
插拔力测试机操作指导书
1.LOAD CELL感应器测试时勿超过容许负荷，以免损坏。
2.本机控制及显示系统为精密电子零件，应尽量独立电源並防止外来干扰。
3.放置环境须保证清洁，並勿潮湿。
4.必要运输移时，请注意搬动，勿损及机件。
五、保养方法：
1．机台部分，外表经常擦试，保持清洁。
2．电镀部分请以防锈油，以防止生锈且保持光亮。
1220插拔力仪使用及维修保养指示书
编制人
审核人Hale Waihona Puke 批准人日期日期
日期
文件修改记录
文件编号
修改版本
修改页数
修改内容描述
修改人
批准人
生效日期
SOP-QR-060
AO
/
首次发行
/
一、目的:
检测卡钩强度，和端子的使用寿命，规范操作方法，提升品质标准，取得客户满意特制之。
二、测试范围:
1.Connector产品的端子使用寿命测试。
3．动力螺杆及螺杆部分请加润油，以保传动之靈敏。
2.卡钩寿命测试。
3.Connector产品与母座的插拔力测试。
三、操作方法:
1．首先将试验机作水準调整，且利用水準仪置於本机之机台座上，依水仪指示调基礎螺丝使呈水準。
2．启动电源总开关，使电源通过本机各控制面板。
3．正确装置试品，配備此设備夹具为万能夹具，可根据试品调整上下夹具，然后利用點动上升及點动下降使试品公母座对齐，並接触適当位置。
4．选择適当的测试速度，並将所有荷重元顯示字幕后归零，準確接受测试。
5．按“6”键设置好总测试次数后启动电机开始测试，测试过程中可按“3”键启动保存数据，并可随时按“7”键打印保存的插拔峰值。当测试达到设定的测试次数试验机自动停止，试验结束。
加宽型插拔力试验机安全操作及保养规程
加宽型插拔力试验机安全操作及保养规程本文档旨在介绍加宽型插拔力试验机的安全操作及保养规程，以确保设备的正常运行和保障使用者的安全。
本文档适用于加宽型插拔力试验机，操作人员应当严格遵守以下规程。
一、安全操作规程1.1 前期准备在使用加宽型插拔力试验机之前，需要对设备进行一定的前期准备工作，以确保测试结果的准确性和使用者的安全。
•设备放置：加宽型插拔力试验机应当放置在平整、稳定的场地上，在周围设置隔离围栏或标识牌，以确保设备的稳定和安全。
•电源接入：在使用加宽型插拔力试验机之前，需要检查电源电压是否符合设备要求，确认主机开关已经关闭，将电源线插入电源插座并接通电源。
•检查设备：在使用加宽型插拔力试验机之前，需要将设备逐一检查，确保设备各项工作正常，如显示屏、传感器等。
1.2 操作规程在进行测试时，需要按照以下步骤操作：•步骤一：启动试验机。
确认设备开关在关闭状态下，将电源开关打开，启动试验机，等待试验机自检完成后，设备进入待机状态。
•步骤二：设置参数。
在设备待机状态下，按下“参数设置”键，进入设备参数设置页面。
根据测试需求和要求，设置好测试参数，并按下“确认”键保存参数。
•步骤三：进行测试。
在设备参数设置完成后，将待测试物体或样品放置在测试台上，固定好位置，并按下“开始测试”键开始进行测试。
在测试过程中，设备将会自动记录测试数据及过程。
•步骤四：结束测试。
测试完成后，按下“停止测试”键，设备自动停止测试并记录测试结果，并将结果显示在设备显示屏上。
取下测试物体或样品，关闭试验机，并将测试结果导出。
1.3 安全应急措施在操作过程中，若出现以下情况，应立即采取应急措施：•设备异常：若试验机出现异常，在保证人身安全的前提下，立即停止测试，检查设备并及时与厂家联系。
•紧急停机：在测试过程中，若出现紧急情况，应立即按下停止测试键，将试验机停止运行，保护测试人员安全。
•设备故障：在测试过程中，若设备出现故障，应立即停止测试，并通知相关人员进行设备维修。
电脑式插拔力试验机安全操作及保养规程
电脑式插拔力试验机安全操作及保养规程1. 前言电脑式插拔力试验机广泛运用于各种行业，如电子、通讯、汽车、军工等领域。
为了保证试验机的正常运行，确保员工的安全，制定了以下的安全操作及保养规程。
2. 安全操作2.1 准备工作在使用电脑式插拔力试验机前，需做好以下的准备工作：1.了解试验机的结构和性能；2.确认试验机电源、油量等是否正常；3.确认试验机固定牢固，如底座、支架等；4.确认试验机测试部件（如实验夹具、传感器等）是否清洁，无损伤和松动现象；5.根据试验需求调整测试部件（如夹持板和传感器），并确保其位置正确；6.穿戴好工装、手套、护目镜等个人防护用品。
2.2 操作流程1.打开电源开关，按下启动试验机的按钮；2.在启动试验机的过程中，观察试验机各个部位是否有异常声响、异味等现象；3.按照试验要求，调整试验机的控制参数，如负载、位移、速度等；4.确认试验夹具和传感器等测试部件夹紧力度正常，并启动试验；5.在试验过程中，观察试验机各个部位是否有异常现象，如噪音、热量、烟雾等；6.在试验完毕后，关闭试验机电源和油源开关，清洁试验机表面及测试部件，并保持其处于干燥、整洁的状态；7.记录试验数据和测试结果，进行数据分析。
2.3 安全注意事项在使用电脑式插拔力试验机时，需要注意以下安全事项：1.禁止在试验机启动时进行异常操作；2.不得将手、头等部位放入试验机夹具或机器构造内部；3.严禁操作人员在机器运行时接近运动部件；4.试验夹具和传感器等测试部件在使用过程中，需保持表面干燥、清洁，否则可能影响测试结果；5.禁止私自开启试验机的壳体、控制板等部件；6.如果试验机发生故障或异常情况时，应立即停机并通知相关人员进行排查；7.操作人员在使用试验机时，需切记保持清醒头脑，保证个人的安全。
3. 保养规程3.1 日常保养1.每日清洁试验机表面和测试部件，并保持其干燥、无尘；2.定期检查试验机润滑油的情况，及时更换并添加；3.观察试验机控制系统是否正常，确认试验机各项功能是否正常；4.检查试验机支架及固定螺丝是否松动。
插拔力试验机操作规范
插拔力试验机操作规范1.安全操作a.在操作插拔力试验机之前，应仔细阅读并理解设备的操作手册和安全指南。
确保熟悉设备的各个部件和功能。
b.插拔力试验机应放置在平稳的工作台或平台上，以确保稳定性和安全性。
c.保持工作区域整洁，并清除任何可能造成绊倒或意外的物体。
d.在操作试验机时，应穿戴适当的个人防护设备，如手套和护目镜，以防止意外伤害。
e.在操作试验机之前，应确保设备的电源已关闭，并拔掉插头，以避免触电风险。
同时，不要触摸电子元件、电路或电缆，以免触及高压电源。
2.样品安装a.在进行测试之前，应仔细检查样品以确保其完整和无损。
b.样品必须正确安装在插拔力试验机上。
确保样品与测试机的夹具或钳具紧密连接，并牢固固定。
c.样品安装时，应确保插头和插座之间的对准和连接正确。
3.测试参数设置a.根据测试要求，设置适当的测试参数，如测试速度、测试力和循环次数等。
这些参数应在设备的操作面板上进行设置。
b.在进行测试之前，应校准设备，以确保测试结果的准确性和可靠性。
c.如果进行了多个样品的测试，应记录每个样品的批次和测试日期。
这样能够方便对测试结果进行比较和追溯。
4.进行测试a.打开插拔力试验机的电源，并按照设备的操作手册的要求进行操作。
通常，会有一个开始测试按钮或脚踏开关，用于控制测试的开始和停止。
b.当测试进行时，应密切观察设备的运行情况和测试结果。
尽量避免长时间离开设备，以便及时发现任何异常情况或故障。
c.在进行测试过程中，不要随意干预或触摸测试机的运动部件，以免造成意外伤害或设备损坏。
5.测试结束a.在测试完成后，停止设备运行并关闭插拔力试验机的电源。
b.将测试结果记录在相应的测试报告中。
应准确记录测试参数、测试过程中的任何异常或故障，并对测试结果进行分析和解释。
c.要定期检查和维护插拔力试验机，包括清洁设备、检查电线和电缆的连接、以及校准设备以确保其准确和可靠性。
通过遵守上述操作规范，可以确保插拔力试验机的安全运行，并获得准确可靠的测试结果。
插拔力测试仪操作指引
3.7列印。点击“列印”根据系统提示进行所要求的选项设置并打印。
3.8若进行多次寿命试验则同3.6.1所述。
3.9试验完毕，点击“测定”“回首页”“档案”“结束”退出系统。
4.0维护、校正和检查:
4.1全自动插拔力试验机将由第三方机构每年定期校正一次。
4.2全自动插拔力试验机每6个月由本公司内部维护一次。
3.4参数设定。根据要求分别设置以下画面内各项参数。
3.4.1测定力量的种类:根据不同的测试分为插拔力/压缩力和拉伸力可选。
3.4.2测定走行方向:根据3.4.1所述分别相对应为压去程+回程/压去程和拉去程可选。
3.4.3※:荷重测定范围:必须设定为所使用的荷重元最大量程的85%以下。
3.4.4※:行程测定范围:必须设定为小于3.3所述图五中画面所得实际行程值的0.05-0.20mm。
5.6做单Pin保持力时，要先将荷重值和行程值归零，否则将会导致测试值误差。
3.2开启电脑，双击桌面相对应的 图标打开测试控制软件，出现以下画面,及新建程式。
依次点击:档案开启档案程式名开启。
3.3行程调节。首先将需要测试的产品夹好后，(※:夹产品时尽可能的让产品与夹具对中心)。
再点击画面:归零荷重/行程值归零按下降进行调节,如下图示.
制定审核批准
图一图二图三
画面所得实际行程值图五图四
3.4.5测定速度:根据要求5-200mm/min可选设定。
3.4.6测定总次数:根据要求0-3000000可选设定。
3.4.7荷重感应器:根据实际所测力值设定，最大不可超过50KG。
3.4.8荷重单位:根据实际需要分为g. kg. N. lb. tf可选设定。
插拔力试验机操作规范
4.5.1 选中菜单栏中的“系统”点击“测试”，设定行程归零，点击“开始”。
4.5.2 如需测试2次或2次以上，选“连续测试”，需要停止时取消“连续测试”即可
4.6修正测试：选择所需要修正的序号，删除配方中的数据，点击“测试”选择“数据清除”后重新测试。
4.7 打印报表：点击“图形报表”选择所需的表格模式
记号
修订日期
改 定 理 由
修订部门
承 认
确 认
作 成
1.0目的
1.1掌握插拔力试验机操作方法与注意事项
2.0范围
2.1适用于各种手机及电脑周边连接器的插拔力试验。
3.0职责与权限
3.1测试员必须按照操作指引步骤操作，并对仪器进行日常维护保养。
4.0内容
4.1将仪器放置平整，稳固的操作台面上，然后通过调整四角的滑轮螺丝调整仪器至水平。（水平仪气泡居中）
4.7.1印图形报表：选择打印范围，填写开始编号和结束编号，保存打印。
4.7.2打印文字报表：选择打印范围，点击“刷新数据”导出Word和Excel报表，填写名称，保存打印。
ห้องสมุดไป่ตู้5.0记录和表单
插拔力测试报告
4.2摆放样品：
4.2.1 把样品放入专用治具中，在将治具放入仪器上，利用上下的两侧滑轮螺丝将治具固定住，然后用调节阀将治具与样品调试合适位置.
4.3点击菜单栏，选中“配方”新建一个配方，设定“测定范围”“测定速度”“测定总次数”。
4.4画面清晰设置：
4.4.1点击菜单栏，选中“设定”再点击“图形参数”中的“方格设置”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
word 可编辑.
一、目的:
验证工业插头类插口、电脑周边类插口、非标插头插口、插拔端子等接插口类寿命强度, 以保证产品质量,符合产品质量使用需求。
二、设备:
插拔寿命试验机,原理:公端产品端来回往复线性移动对母端产品接触插拔模拟人使用产品插拔真实情况。
三、条件:
1、工作电源：AC220V/50HZ
2、试验环境：常温环境中使用。
3、准备产品：对于部分连接产品需要导通测试，则对其引线处理，方便设备导通装置连接。
四、操作步骤：
1、将需要测试的公母端产品固定在插拔寿命试验机的固定夹具上。
1.1、需要测试的导通寿命产品将引线与设备后面红黑夹子连接起来，让导线形成回路如图1；
1.2、调节偏心轮，根据产品的尺寸以及插拔行程调节好公母产品插拔行程，如图2；
1.3、调节母端夹具上下高度，让公端产品完全适合插拔，如图3；
2、设置方法为：按右边键盘中的SET键左边显示界面如图2:
插拔单位设置: 按图2中的1#键测试参数设定，再按图3中的2#键进入单位设置，按图4中的1#键单位是KG, 按图4中的3#键单位是N, 按OK键确认;
插拔次数设置: 按EXIT键返回到图3的界面，再按图中5#键进入插拔次数设置，图5中输入插拔次数, 按OK键确认;
word 可编辑.
导通设置: 按EXIT键返回到图3的界面，再按图中6#键进入导通设置，图6中输入导通次数,
开关导通功能,不导能次料, 按OK键确认;
编制/日期：审核/日期：
word 可编辑.
3、导通插拔时,产品导通一次, 界面左上角计数器计数一次，不导通时自动停止计数；并有力度大小值显示.
4、测试速度调整:右下角面板上的转速旋钮(向左旋减小，向右旋加大),在界面左上转速有数值显示。
如下图: (速度调整要求: 插拔力测试速度小于或等于8；寿命测试速度按实际加快.)
5、上述所有步骤调试准备完成后,用手转动偏心路预试一下,如无异常则打开仪器控制面板上红色电源开关
然后按START按键开始测试,测试途中如有异常可按红色STOP按键停止。
如下图:
五、测试结束：
1、将测试仪器的所有螺钉固定好
2、整理好试验台面。
六、注意事项
1、试验前,一定要检查设备是否将试验产品固定好；
2、所有调试准备妥当后,测试时应当检查设备运行是否顺畅；
word 可编辑.
3、如设备连续运行时间长,建议每隔一段时间检查设备运行情况。
七、测试仪器保养
编制/日期：审核/日期：word 可编辑.。
