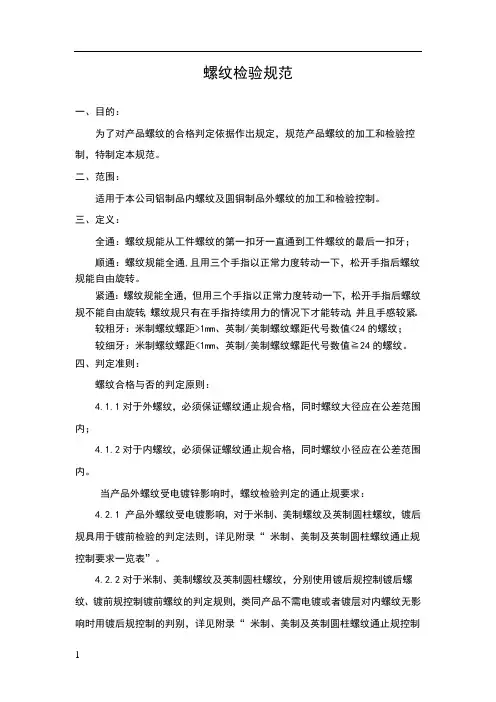

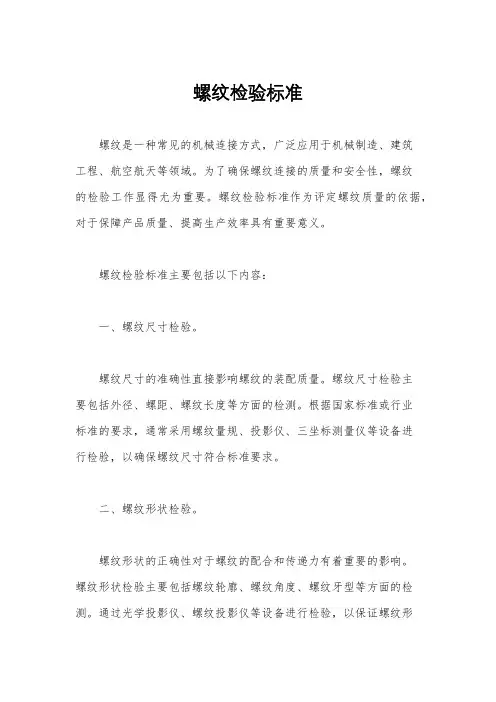

螺纹检验规范

螺纹检验规范

一、目的：

为了对产品螺纹的合格判定依据作出规定，规范产品螺纹的加工和检验控制，特制定本规范。

二、范围：

适用于本公司铝制品内螺纹及圆铜制品外螺纹的加工和检验控制。

三、定义：

3.1全通：螺纹规能从工件螺纹的第一扣牙一直通到工件螺纹的最后一扣牙；

3.2顺通：螺纹规能全通,且用三个手指以正常力度转动一下，松开手指后螺纹规能自由旋转。

3.3紧通：螺纹规能全通，但用三个手指以正常力度转动一下，松开手指后螺纹规不能自由旋转，螺纹规只有在手指持续用力的情况下才能转动，并且手感较紧。

3.4较粗牙：米制螺纹螺距>1mm、英制/美制螺纹螺距代号数值<24的螺纹；

3.5较细牙：米制螺纹螺距<1mm、英制/美制螺纹螺距代号数值≧24的螺纹。

四、判定准则：

4.1螺纹合格与否的判定原则：

4.1.1对于外螺纹，必须保证螺纹通止规合格，同时螺纹大径应在公差范围内；

4.1.2对于内螺纹，必须保证螺纹通止规合格，同时螺纹小径应在公差范围内。

4.2 当产品外螺纹受电镀锌影响时，螺纹检验判定的通止规要求：

4.2.1 产品外螺纹受电镀影响，对于米制、美制螺纹及英制圆柱螺纹，镀后规具用于镀前检验的判定法则，详见附录“米制、美制及英制圆柱螺纹通止规控制要求一览表”。

4.2.2对于米制、美制螺纹及英制圆柱螺纹，分别使用镀后规控制镀后螺纹、镀前规控制镀前螺纹的判定规则，类同产品不需电镀或者镀层对内螺纹无影响时用镀后规控制的判别，详见附录“米制、美制及英制圆柱螺纹通止规控制

4.3产品不需电镀或者电镀对内螺纹无影响时，螺纹检验判定的通止规要求

4.3.1产品不需电镀，焊接对螺纹没有影响或不需焊接，但除油有影响时,用螺纹规检除油前后产品的经验法则，详见附录“米制、美制及英制圆柱螺纹通止规控制要求一览表”。

4.3.2产品不需电镀或者电镀对内螺纹无影响时，焊接除油对内、外螺纹有影响，用螺纹规检除油前后产品的经验法则，详见附录“米制、美制及英制圆柱螺纹通止规控制要求一览表”。

附录：

五、本规范的应用指导和声明：

A、本规范的适用性以牙型加工的正确性为前提。当牙型角加工不正确（例如公制/美制60°误加工成英制55°），或者刀具未磨好/崩刀造成的牙型缺陷，镀前加工使用本规范判定时并不能保证成品一定合格；

B、本规范的适用性还需确保没有其它意外因素的影响。例如，虽然镀前按本规范执行，但抛光用具或者电镀挂具造成螺纹压伤、变形或拉伤，以及搬运时的碰伤，都会导致镀后通规不通。

C、内螺纹受电镀影响或不受电镀影响的情形：如果产品内孔只是有内螺纹的一端是开口的，而相对螺纹的另一端却是封闭的，电镀最多只影响第一扣牙，当

内螺纹外还有深于4MM的台阶孔时，则一点影响都没有，以上两种情况，统称为螺纹不受电镀影响；如果产品的内孔两端都是开口的，则内螺纹会受电镀影响（但相对螺纹另一端开口越小影响越小，当开口小到一定程度时或者有一个以上的孔径递减的台阶孔时，电镀对内螺纹的影响可能会消失，需依产品结构和挂镀方式具体对待）。

D、对使用镀前规控制的情况，能很好地起到防止镀后通规不通的作用；但是，却可能导致止规判定的失误；因为镀前规止规与镀后规止规的中径尺寸有一定的量差，一旦镀层厚度小于此差值，则虽然镀前规止规2圈，但镀后可能止规不止（镀后规止规超出2圈）。解决的办法是可以采用“镀前通规”+“镀后止规”的组合用于镀前检验，该“镀后止规”按本规范“镀后规用于镀前检验”的相关要求执行。

E、本规范中对镀后规的控制要求是强制标准，其它则是参考执行标准。这些参考执行标准作为量具校准人员调整规具的依据，并可以依据产品的具体情况修订该产品的螺纹加工规定。

F、除非特别说明，本规范中提及的用于判定的螺纹规具，指的都是校准规。生产部

螺纹通止规是精密的螺纹检测量规,,使用时分通规和止规两种,是检测螺纹的极限大径值和极限小径值的.

规定是:螺纹止规进入螺纹内不能超过2.5圈,一般的要求是实际不得超过2圈,并且用得力度不能大,我们的经验是用拇指和食指轻轻夹持螺纹规以刚好能转动螺纹规的力度为准.螺纹环规时，我们是五指持握，且均匀分布在螺纹环规上，掌心悬空，以五指力旋转螺纹环规。通规能自由通过螺纹，止规能旋入不超过2.5圈的有效牙纹（即：一般的止规外面有一道凹槽，螺纹旋入不超过此凹槽）可判为合格。
