11G101-1钢筋锚固长度自动计算器

11G101-1钢筋锚固长度自动计算表

本人QQ：575744882，设计有不周到之处，请与本人联系。

简要说明：
1、非抗震l a=ζa l ab
2、抗震l aE=ζaE l a
3、抗震公式推导l aE=ζaE×ζa l ab
4、当钢筋直径≤25时，laE=ζaE×lab，当钢筋直径＞25时，laE=ζaE×ζalab；
5、当钢筋直径≤25时，三级抗震锚固长度laE=四级基本锚固长度lab×1.05；二级抗震锚固长度laE=四级基本锚固长度lab×1.15；
7、依据第5、6条的推论，当钢筋直径≤25时，laE=labe；当钢筋直径＞25时，同样可以推倒出laE=ζa×labe；
8、综上所述，laE和labe，唯一区别就是，ζa的取值。

受拉钢筋锚固（搭接）长度 la、laE、ll、llE纵向受拉钢筋搭接长度修正系数ζl
6、依据11G101-1 页53表，基本锚固长度不受钢筋直径等的限制，三级基本锚固长度labe=非抗震基本锚固长度
lab*1.05；
二级基本锚固长度labe=非抗震基本锚固长度
本表依据11G101-1 页53、55 设计而成，只需选
择钢筋种类、抗震等级、钢筋规格、砼等级等，此
表格会自动计算锚固长度及搭接长度。

11G101---1平法手算(柱)1

公称直屈强极限强径d(mm) 标值度标值
6-22 300 420
说明 H--热轧；P--光圆；R--带肋；F--细晶粒；R--余热。
热轧光圆筋强度300MPa 普通热轧带肋筋335MPa
6-50
335
455
细晶粒热轧带肋筋335MPa 普通热轧带肋筋400MPa 细晶粒热轧带肋筋400MPa 余热处理带肋筋400MPa
决定抗震等级的三个因素（1.结构类型；2.设防烈度；3.檐高）
混凝土标号：影响钢筋的锚固搭接（例如：C30

钢筋级别：影响钢筋的锚固搭接
保护层的厚度：影响钢筋的净长搭接形式：影响柱的箍筋根数及纵向钢筋长度钢筋长度＝净长＋锚固＋搭接（Ll³接头个数n）锚固＝柱宽－保护层 ≥Lae 直锚锚长 max([Lae（La）,0.5hc＋5d] 锚固＝柱宽－保护层＜Lae 弯锚锚长（支座宽度－保护层＋15d）
砼标号
←抗震等级→钢级别
结构类型＋设防烈度＋檐高 11G101-1与-3两本图集共计
新增36个节点，修改多达132处
11G与03G对比图集的变化
表示方法没有大变化；构造节点是主要变化
11G101--手算

影响钢筋计算的因素
+ E或e）
钢筋设置原则：
“▲能通则通▲”
即不截断或少截断尽量采用焊接或机接连通
16
1.580
18
1.999
20
2.468
22
2.986
253.85628 Nhomakorabea4.837
30
5.553
11G101--手算
普通筋强度标准值（N/mm2）
牌号

11G101-3钢筋抗震锚固长度表

230 276 322 368 414 460 506 575
644
736
220 264 308 352 396 440 484 550
616
704
240 288 336 384 432 480 528 600
672
768
220 264 308 352 396 440 484 550
616
704
210 252 294 336 378 420 462 525
公式 45d 41d 39d 44d 40d 38d 39d 36d 34d 38d 35d 33d 46d 42d 40d 55d 50d 48d
10
12
14
16
18
450 540 630 720 810
410 492 574 656 738
390 468 546 624 702
440 528 616 704 792
HPB300（一级钢）三级
四级
一、二级
HRB335（二级钢）三级
四级
一、二级
HRB400（三级钢）三级
四级
一、二级
HRB500 HRBF500
三级
四级
一、二级
HPB300（一级钢）
23d 32d 29d 28d 39d 36d 34d 公式 26d 24d 23d 25d 23d 22d 31d 28d 27d 37d 34d 32d 25d
980
1120
490 588 686 784 882 980 1078 1225 1372 1568
450 540 630 720 810 900 990 1125 1260 1440
430 516 602 688 774 860 946 1075 1204 1376

11G101中钢筋绑扎搭接(锚固)长度计算(ζ读Ze ta)

11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。

ζI：是表中纵向受拉钢筋搭接长度修正系数，是表中纵向受拉钢筋搭接长度修正系数。

取值是按纵向钢筋搭接接头面积百分率（%），当纵向钢筋搭接接头面积百分率（%）≤25、50、100，ζl分别取1.2、1.4、1.6。

ζa：锚固长度修正系数ζa按右表取用，｛“受拉钢筋锚固长度修正系数ζa”的取用，（根据锚固条件：带肋钢筋的公称直径大于25，ζa取1.10；环氧树脂涂层带肋钢筋，ζa取1.25；施工过程中易受扰动的钢筋，ζa取1.10；锚固区保护层厚度分别为3d、5d时，ζa分别取0.80、0.70。

注：当锚固区保护层厚度在两者中间时按内插值。

d为锚固钢筋直径。

）｝当多于一项时，可按连乘计算，但不应小于0.6。

ζaE：为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

Lab：受拉钢筋基本锚固长度lab、labE”中可以查到LabE：受拉钢筋基本锚固长度lab、labE”中可以查到，表中的抗震等级，一、二级（labE）是通过（lab）×1.15得到、抗震等级，三级（labE）是通过（lab）×1.05得到、抗震等级，四级（labE）是通过（lab）×1.00得到，即（lab）＝（labE）。

常用计算公式：LIE=ζI LaELaE=ζaE LaLa=ζa Lab如不发生ζa则 La= Lab即LaE=ζaE × Lab查表中LabE是 =ζaE × Lab得到的数值即LIE=ζI LabE2014-10-2，义平11G101中钢筋的绑扎搭接（搭接）长度的计算在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，都有：“纵向受拉钢筋绑扎搭接长度Ll、LlE”一表。

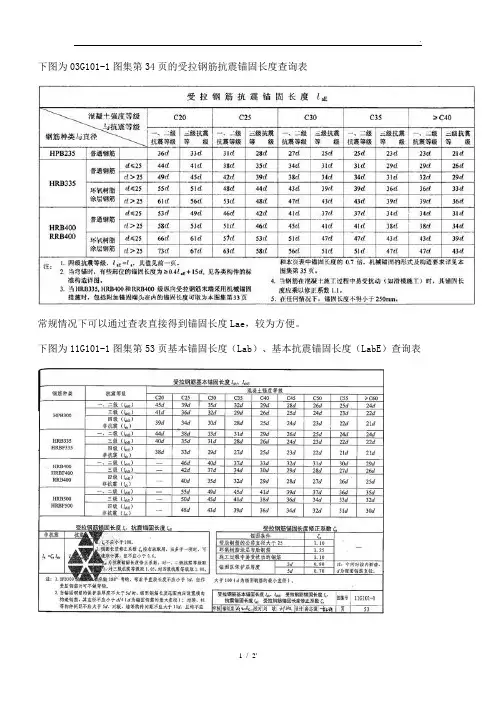

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

钢筋锚固长度计算

1、11G101-1图集钢筋抗震锚固长度LaE如何计算答：受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。

式中：LaE——受拉钢筋抗震锚固长度；ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

La——受拉钢筋锚固长度（非抗震）。

我们以楼上“轮回LOVE封印”的例，但我要加条件，因条件不同出现的情况也不同。

【例】一、钢筋种类：HPB300，混凝土强度等级：C30，加：抗震等级：一、二级，求受拉钢筋抗震锚固长度？解：查表受拉钢筋抗震锚固长度35d。

【例】二、改成，钢筋种类：HRB400、公称直28，混凝土强度等级：C30，抗震等级：一、二级，求受拉钢筋抗震锚固长度？解：因 La＝ζa Lab，用La代入计算公式：LaE＝ζaE La＝ζaE ζa Lab式中的ζaE×35d＝1.15×35d＝40d 即查表受拉钢筋抗震锚固长度40d。

则LaE＝ζa×40d＝1.1×40×28＝1232㎜。

（因查受拉钢筋抗震锚固长度修正系教ζa得1.10）。

2、11G101-1图集53页受拉钢筋锚固长度计算公式中：LaE=ζaE *La,那如果算出来LaE小于LabE，取值怎么取？例：HRB400钢筋20，结构抗震等级为三级，混凝土强度C30。

锚固区保护层厚度大于5d是否应该按下式计算？LaE=ζaE *La，La=ζa*lab，查表未有三级抗震的lab取值，是否就应该取非抗震的lab进行计算，得La=ζa*lab=0.7*35*20=490mm，LaE=ζaE *La=1.05*490=514.5mm。

如果直接取值LabE为37d=740mm，上面算出来的LaE小于了LabE，应该取哪个值？看您的解：已知：HRB400钢筋20，结构抗震等级为三级，混凝土强度C30。

锚固区保护层厚度大于5d。

图集分析11G101-1

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

11G101-1柱、梁、墙、板构造

11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。

《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。

（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。

（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。

4、新。

当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。

在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。

钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。

(整理)11G101-1图集锚固长度查询表.

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

(仅供参考)11G101-1手工计算钢筋公式(梁、板、柱)

第一章梁第一节抗震楼层框架梁纵筋计算（11G101-1 P79）1、上部贯通筋（可采用直锚或弯锚）上部贯通筋（上通长筋）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋（可采用直锚或弯锚）端支座负筋长度：第一排为Ln1/3＋端支座锚固值；第二排为Ln1/4＋端支座锚固值中间支座负筋长度：第一排为max{Ln（i），Ln（i+1）}/3×2+支座（柱）宽；第二排为max{Ln（i），Ln（i+1）}/4×2+支座（柱）宽注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，该跨为“小跨”，支座负筋全跨通过3、下部钢筋（可采用直锚或弯锚）下部钢筋长度＝净跨长＋左右支座锚固值支座锚固：直锚和弯锚①支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

②支座宽≤Lae或≤0.5Hc＋5d，为弯锚：梁上部端支座弯锚：取max{0.4Labe，0.5Hc＋5d}+15d 或端柱宽b-柱混凝土保护层c-柱外侧纵筋d+15d（伸至柱外侧纵筋的内侧）。

梁下部端支座弯锚：取max{0.4Labe，0.5Hc＋5d}+15d 或端柱宽b-柱混凝土保护层c-柱外侧纵筋d-梁上部纵筋d+15d（伸至梁上部纵筋弯钩段的内侧）或端柱宽b-柱混凝土保护层c-柱外侧纵筋d+15d（伸至柱外侧纵筋的内侧）。

③钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：抗扭钢筋长度＝净跨长＋2×Lae（锚固方式同下部纵筋）5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）拉筋根数：一排拉筋的根数＝布筋长度/布筋间距，排数=腰筋的根数/26、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d箍筋根数＝加密区根数+非加密区根数加密区根数=（加密区长度-50）/加密区间距+1非加密区根数=（非加密区长度）/非加密区间距-1注意：①加密区在梁的两端均有；②钢筋混凝土保护层厚度为构件边缘至最外层钢筋的距离。

11G101平法图集锚固长度转换公式

称Biblioteka 径大于25带肋钢筋—
受扰动的钢筋
11G101钢筋平法锚固长度计算表：受拉钢筋锚固长度lab、labE
钢筋种类抗震等级 C20 一、二级（labE) HPB300 三级（labE) 四级（labE) 非抗震(lab) 一、二级（labE) HRB335 HRBF335 三级（labE) 四级（labE) 非抗震(lab) 一、二级（labE) HRB400 HRBF400 RRB400 三级（labE) 四级（labE) 非抗震(lab) 一、二级（labE) 三级（labE) 四级（labE) 非抗震(lab) 45d 41d 39d 44d 40d 38d C25 39d 36d 34d 38d 35d 33d 46d 42d 40d 55d 40d 48d C30 35d 32d 30d 33d 31d 29d 40d 37d 35d 49d 45d 43d 混凝土强度等级 C35 32d 29d 28d 31d 28d 27d 37d 34d 32d 45d 41d 39d C40 29d 26d 25d 29d 26d 25d 33d 30d 29d 41d 38d 36d C45 28d 25d 24d 26d 24d 23d 32d 29d 28d 39d 36d 34d C50 26d 24d 23d 25d 23d 22d 31d 28d 27d 37d 34d 32d C55 25d 23d 22d 24d 22d 21d 30d 27d 26d 36d 33d 31d
HRB500 HRBF500
说明：非抗震la=长度修正系数*lab；抗震laE=长度修正系数*lab*抗震修正系数。任何情况下的锚固长度必须满足基本锚固长度，la不小于200。
受拉钢筋锚固长度 la、抗震锚固长度laE

11G101系列平法梁钢筋计算

3600
250 250
首先判断支座是否可以直锚。
当(支座宽—b—D)≥ LaE时，可直锚。直锚长度 =max(Lae,0.5hc ＋5d)
当(支座宽—b—D) ＜ LaE 弯锚长度=max(Lae，0.4Lae ＋ 15d，0.5hc － b ＋
时，需弯锚。
15d)
hc—b—D=500 —20—25=455 ＜ Lae=34d=1.15*33d=1.15×33 ×25=949，所以需弯锚。左支座需弯锚，右支座亦弯锚。
250 250
N＝2×2＝4根
框架梁配筋及钢筋计算演示
KL1(3)350*500 A8@100/150(4) 2B25 G2B16
2#
3#
4B25 1#
6B25 4/2
4# (2B16)
一级抗震砼C30
HPB300级钢筋基本锚固长度LaE＝ξaELa=1.15*35d HRB335级钢筋基本锚固长度LaE＝ξaELa=1.15*33d
3# 5#
6B25 4/2
4# (2B16)
一级抗震砼C30
HPB300级钢筋基本锚固长度LaE＝ξaELa=1.15*35d HRB335级钢筋基本锚固长度LaE＝ξaELa=1.15*33d
6B25 4/2
5# 3#
2# 4B25
4B25
9#
250 250
9#
6#
400
360
0
6B25
7#
2/4
15*25,500－20＋15*25} ＝3150/3＋max{949，755，855} ＝1050＋949 ＝1999mm
N＝2×2＝4根
250 250
框架梁配筋及钢筋计算演示

11G101钢筋搭接（锚固）长度计算

11G101钢筋搭接（锚固）长度计算11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。
