PALL过滤器解读 PPT
合集下载
PALL过滤原理
• 对这类过滤器， Beta 值 5000
PALL
1,000,000 Particles Xmm
x=2 x=20 x=75 x=200 x=1000 x=5000
PALL
直接拦截
当颗粒大于流道 孔径时即被该结 构去除
容污能力可以用 弯曲结构提高 筛网无此作用
PALL
直接拦截
通过搭桥作用，尺寸小于滤孔的颗粒也可被 拦截
不规则形状的颗粒 / 方向性 多个颗粒同时撞击到同一个滤孔
PALL
直接拦截
不规则形状的搭桥
PALL
直接拦截
多个小颗粒的搭桥
PALL
对细小颗粒 (〈0.1 - 0.3微米)非常有效
如果一个气体过滤器在湿润环境中运行， 它的去 除能力即变为液体精度
PALL
小结
过滤介质的过滤 / 分离效率由于
直接拦截 惯性撞击 扩散拦截
的共同作用而增强
PALL
过滤机理总结
直接拦截 惯性撞击 扩散拦截
PALL
过滤精度
PALL
如何确定过滤器的性能呢？
Zeta 正电势: 滤材所带的正电荷捕捉带负电的污染物
絮凝: 添加高分子电解质 (例如淀粉) 使细颗粒凝聚成 较大的颗粒进而形成滤饼
助滤剂: 添加助滤剂 (例如：硅藻土) 以形成滤饼
PALL
扩散拦截
气体分子 (作随机运动) 碰撞小颗粒或雾滴
布朗运动(Brownian motion)碰撞的结果， 增加了颗粒碰撞过滤介质的机会
PALL
惯性撞击
PALL
惯性撞击
颗粒被机械拦截或被吸附拦截
在气体中比在液体中更有效.
对大于 0.5 - 1.0 微米的颗粒很有效.
PALL
1,000,000 Particles Xmm
x=2 x=20 x=75 x=200 x=1000 x=5000
PALL
直接拦截
当颗粒大于流道 孔径时即被该结 构去除
容污能力可以用 弯曲结构提高 筛网无此作用
PALL
直接拦截
通过搭桥作用，尺寸小于滤孔的颗粒也可被 拦截
不规则形状的颗粒 / 方向性 多个颗粒同时撞击到同一个滤孔
PALL
直接拦截
不规则形状的搭桥
PALL
直接拦截
多个小颗粒的搭桥
PALL
对细小颗粒 (〈0.1 - 0.3微米)非常有效
如果一个气体过滤器在湿润环境中运行， 它的去 除能力即变为液体精度
PALL
小结
过滤介质的过滤 / 分离效率由于
直接拦截 惯性撞击 扩散拦截
的共同作用而增强
PALL
过滤机理总结
直接拦截 惯性撞击 扩散拦截
PALL
过滤精度
PALL
如何确定过滤器的性能呢？
Zeta 正电势: 滤材所带的正电荷捕捉带负电的污染物
絮凝: 添加高分子电解质 (例如淀粉) 使细颗粒凝聚成 较大的颗粒进而形成滤饼
助滤剂: 添加助滤剂 (例如：硅藻土) 以形成滤饼
PALL
扩散拦截
气体分子 (作随机运动) 碰撞小颗粒或雾滴
布朗运动(Brownian motion)碰撞的结果， 增加了颗粒碰撞过滤介质的机会
PALL
惯性撞击
PALL
惯性撞击
颗粒被机械拦截或被吸附拦截
在气体中比在液体中更有效.
对大于 0.5 - 1.0 微米的颗粒很有效.
Pall风电过滤技术讲座PPT课件
颇尔过滤器(北京)有限公司
• 美国Pall Corporation在中国的独资公司 • 共有员工约1000人. • 总部设在北京. 上海, 广州, 香港, 长春设
有办事处. • 北京设有独资工厂及仓库. •北京、上海、广州就设有试验室 (SLS),
Pall Corporation
污染控制 和系统可靠性
• 1946年PALL博士成立了Micro Metallic公司，于1957年 更名为Pall Corporation, 1990年，PALL博士获得美国 国家技术勋章。
• PALL公司是以专门研究滤材，流体净化分离技术，开 发生产高性能过滤器及过滤系统的工程公司。
• 高性能过滤器及过滤系统年销售量超过21亿美元，职工 约1.3万人。在全世界同类行业居第一位。
99.98%
Pall Corporation
清洁度标准
为建立一个统一、有效的方法，解释和控制系
统的污染水平，采用了污染等级来表示系统的 污染程度。
目前常用污染等级标准：
ISO4406 NAS1638 MOOG
Pall Corporation
ISO 4406：1999
• 污染等级表示方法：
1、用显微镜计数污染等级代号的确定
Life science
PALL 生命科学是在下列领域中的开发者和领导者，包括 过滤系统、认证服务及污染控制膜片等方面。
• 血液注射、静脉注射、 • 临床及血库 • 制药 • 生物制品
Pall Corporation
Industrial Process
• 飞行器 • 冶金机械 • 汽车
移动设备 发电机组 造纸机械 旋转机械 船和陆地行步机械 其他各种重型或精密机械
• 粘结纤维 • Higher reliability
• 美国Pall Corporation在中国的独资公司 • 共有员工约1000人. • 总部设在北京. 上海, 广州, 香港, 长春设
有办事处. • 北京设有独资工厂及仓库. •北京、上海、广州就设有试验室 (SLS),
Pall Corporation
污染控制 和系统可靠性
• 1946年PALL博士成立了Micro Metallic公司，于1957年 更名为Pall Corporation, 1990年，PALL博士获得美国 国家技术勋章。
• PALL公司是以专门研究滤材，流体净化分离技术，开 发生产高性能过滤器及过滤系统的工程公司。
• 高性能过滤器及过滤系统年销售量超过21亿美元，职工 约1.3万人。在全世界同类行业居第一位。
99.98%
Pall Corporation
清洁度标准
为建立一个统一、有效的方法，解释和控制系
统的污染水平，采用了污染等级来表示系统的 污染程度。
目前常用污染等级标准：
ISO4406 NAS1638 MOOG
Pall Corporation
ISO 4406：1999
• 污染等级表示方法：
1、用显微镜计数污染等级代号的确定
Life science
PALL 生命科学是在下列领域中的开发者和领导者，包括 过滤系统、认证服务及污染控制膜片等方面。
• 血液注射、静脉注射、 • 临床及血库 • 制药 • 生物制品
Pall Corporation
Industrial Process
• 飞行器 • 冶金机械 • 汽车
移动设备 发电机组 造纸机械 旋转机械 船和陆地行步机械 其他各种重型或精密机械
• 粘结纤维 • Higher reliability
PALL过滤器-完整性检测原理
FDA：除菌滤膜必需通过>107/cm2的假单胞细菌挑战 ：除菌滤膜必需通过
© Pall Corporation 2005
关于除菌滤膜的一些神话 滤膜就是一层薄膜 细菌都是被滤膜表面的小孔截住的 0.2 µm滤膜的意思就是膜的孔径都小 滤膜的意思就是膜的孔径都小 于等于 0.2 µm
© Pall Corporation 2005
© Pall Corporation 2005
Life Sciences
泡点检测常见问题
Filtration. Separation. Solution. SM
Bubble point within limits限值内 限值内 Bubble point outside limits限值外 限值外 Bubble point not obtainable无法达到 无法达到 泡点 Line pressure too low气源压力不足 气源压力不足
© Pall Corporation 2005
液体细菌挑战实验装置
Test Filter Regulated Air Supply Analysis Membrane Bacterial Suspension Pressure Vessel
© Pall Corporation 2005
Measuring Cylinder
时间
© Pall Corporation 2005
自动泡点试验 提供更准确的BP值吗?
排除了操作者因素. 4排除了操作者因素. 4提供可重复的数值, 但是... 提供可重复的数值, 但是... 4程序预设的公式？仅为数学推算公式 程序预设的公式？ 4泡点判定的标准？不同厂商间存在差别 泡点判定的标准？ 4背景扩散的影响？－－灵敏度随膜面积增 背景扩散的影响？－－ ？－－灵敏度随膜面积增 大而降低

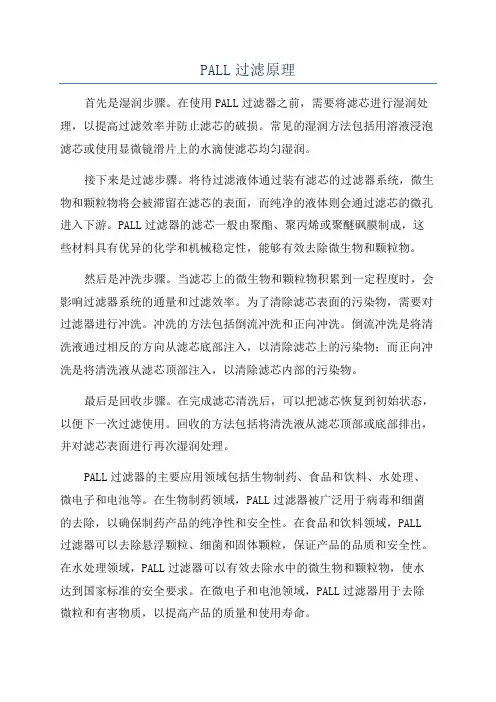

PALL过滤原理
PALL过滤原理首先是湿润步骤。
在使用PALL过滤器之前，需要将滤芯进行湿润处理，以提高过滤效率并防止滤芯的破损。
常见的湿润方法包括用溶液浸泡滤芯或使用显微镜滑片上的水滴使滤芯均匀湿润。
接下来是过滤步骤。
将待过滤液体通过装有滤芯的过滤器系统，微生物和颗粒物将会被滞留在滤芯的表面，而纯净的液体则会通过滤芯的微孔进入下游。
PALL过滤器的滤芯一般由聚酯、聚丙烯或聚醚砜膜制成，这些材料具有优异的化学和机械稳定性，能够有效去除微生物和颗粒物。
然后是冲洗步骤。
当滤芯上的微生物和颗粒物积累到一定程度时，会影响过滤器系统的通量和过滤效率。
为了清除滤芯表面的污染物，需要对过滤器进行冲洗。
冲洗的方法包括倒流冲洗和正向冲洗。
倒流冲洗是将清洗液通过相反的方向从滤芯底部注入，以清除滤芯上的污染物；而正向冲洗是将清洗液从滤芯顶部注入，以清除滤芯内部的污染物。
最后是回收步骤。
在完成滤芯清洗后，可以把滤芯恢复到初始状态，以便下一次过滤使用。
回收的方法包括将清洗液从滤芯顶部或底部排出，并对滤芯表面进行再次湿润处理。
PALL过滤器的主要应用领域包括生物制药、食品和饮料、水处理、微电子和电池等。
在生物制药领域，PALL过滤器被广泛用于病毒和细菌的去除，以确保制药产品的纯净性和安全性。
在食品和饮料领域，PALL 过滤器可以去除悬浮颗粒、细菌和固体颗粒，保证产品的品质和安全性。
在水处理领域，PALL过滤器可以有效去除水中的微生物和颗粒物，使水达到国家标准的安全要求。
在微电子和电池领域，PALL过滤器用于去除微粒和有害物质，以提高产品的质量和使用寿命。
总之，PALL过滤器是一种高效、可靠的微生物过滤技术，通过膜过滤的原理，可以去除微生物、颗粒物和溶解性物质，广泛应用于生命科学和工业领域。
通过湿润、过滤、冲洗和回收等步骤，PALL过滤器能够实现高效、连续和可重复的过滤操作。
在不同的应用领域中，PALL过滤器发挥着重要的作用，确保产品的纯净性和安全性，提高工业过程的效率和可持续发展。
过滤器完整性测试原理与操作 PALL公司PPT教案
手动压力衰减试验装置
压力表
气源
压力保持阀 压力调节
润湿的滤芯
测定的上游体积
通大气
试验压力由一块高灵敏度压力表设定。 在设定的试验时第间27页内/共的67压页 力衰减也在此压力表上得到
自动滤芯完整性检测仪
适用于不同规格的滤芯 程序化，功能多 打印结果避免了描述错误 试验重现性提高 上游试验避免了对下游装置的污染
推荐合适的试验设备
过滤器用户
在过滤前和过滤后根据过滤 器制造商要求进行完整性试验
将完整性试验结果记录在生产 记录上
第45页/共67页
结论
1 前进流、压力保持和泡点试验均基于： 透过润湿滤膜的气体流量
2 这些试验能够表明某一支过滤器是否和那些经过 和细菌拦截试验关联认证的过滤器完全一样。
3 完整性试验不是对滤膜中最大膜孔的直接测量
完整性试验和微生物拦截的关联
一种非破坏性完整性试验必须和一种破坏性
试验如细菌挑战试验相关联
关联的定义
通过非破坏性试验的过滤器必须通过 破坏性检测如细菌拦截验证.
第39页/共67页
FDA关于除菌级过滤器 细菌挑战试验的指南
"一个除菌级过滤器必须是当以 >107cfu/cm2
假单胞菌(Pseudomonas diminuta) 进行挑战 时下游滤出液无菌的过滤器."
自动泡点试验 提供更准确的BP值吗?
排出了操作者因素. 提供可重复的数值, 但是... 程序预设的公式仅为数学推算公式 "自动泡点" 也是一个估算值; 随试验仪器
不同而不同
由于背景扩散不同，灵敏度随膜面积减 少而降低 第33页/共67页
疏水性膜式过滤器的水浸入试验
颇尔过滤器结构原理
颇尔过滤器结构原理今天咱们来唠唠颇尔过滤器这个超有趣的东西。
咱先来说说这颇尔过滤器长啥样吧。
它就像一个小小的卫士，站在那里默默地守护着什么呢？当然是守护那些需要过滤的东西啦。
从外观上看，它有一个外壳，这个外壳就像是它的铠甲，保护着里面的重要部件。
外壳的材质可是很有讲究的，得足够结实，还得能适应各种工作环境呢。
再往里面瞧，就会看到滤芯啦。
滤芯可是颇尔过滤器的核心成员哦。
这滤芯就像一个超级细密的筛子，不过它可比普通的筛子厉害多啦。
它是由特殊的材料制成的，这些材料有着微小的孔隙。
想象一下，这些孔隙就像一个个小小的门，只允许特定的东西通过。
比如说，如果是过滤液体，那些小得可怜的杂质就会被挡在滤芯的外面，就像一群调皮的小坏蛋被拒之门外一样。
而干净的液体呢，就像听话的乖宝宝，顺利地从这些小孔隙中穿过去啦。
那它到底是怎么把东西过滤得这么干净的呢？这就涉及到它的过滤原理啦。
当需要过滤的液体或者气体进入到颇尔过滤器的时候，就像是一群小动物闯进了一个有规则的森林。
它们在里面横冲直撞，但是滤芯的存在就像是森林里的一道道关卡。
对于那些大颗粒的杂质，就像大象一样，根本就进不去滤芯的小孔隙，一下子就被拦住了。
而那些比较小的杂质，虽然觉得自己很灵活，试图挤进去，可是滤芯的孔隙就像一个个小小的魔法陷阱，只允许合适大小的分子或者颗粒通过。
比如说在工业生产中，可能会有一些含有金属屑、灰尘之类杂质的油液需要过滤。
颇尔过滤器就像一个严格的安检员，油液缓缓流进来的时候，金属屑和灰尘这些不速之客就被滤芯牢牢抓住，油液变得干干净净，又能欢快地去完成它的工作任务啦。
还有哦，颇尔过滤器在不同的应用场景下，它的结构也会有一些巧妙的变化。
在一些对过滤精度要求极高的地方，比如制药行业，它的滤芯可能会更加精密，就像一个超级特工，不放过任何一个微小的有害物质。
而且整个过滤器的密封性也会做得非常好，确保没有一点杂质能从别的地方偷偷溜过去。
在汽车的燃油过滤系统里也能看到颇尔过滤器的身影呢。
PALL HGPPB-R型可反洗折叠式滤芯介绍
Power Generation
Pall HGPPB-R
可反洗折叠式滤芯
概 要
PALL HGPPB-R 可反洗折叠滤芯（图一、图二）是用PP 纤维经PALL 公司特殊制作工艺制成纸状滤材折叠而成。
同线绕式、融喷式可反洗滤芯相比，它的精度更高、通量更大、起始压差更低、反洗更干净、使用寿命更长、设备尺寸更小。
同使用传统滤芯的前置过滤器相比，不需要启 动滤元，因此投资更少。
滤芯的外形尺寸图(图三)
另有单独清淅图片
图一
图二
滤芯的安装
滤芯的安装有多种形式,这里介绍的是其中一种方式. 图三为滤芯顶部安装方式. 图示仅供参考.。
图四为滤芯底部安装方式.
滤芯的设计参数 .
型 号
精度
材质
内支撑及连接件材质
进水水质 （推荐值）
表面积 m 2 单支70″滤芯的流
量 m 3
/h
一定温度下最大允许的运行压差
HGPPB-*-70
-P-PE-PAK 1.0 10 PP 304ss
＜
2000PPB
0.35
3.0—3.9 推荐值（3.5）
3.0 kg/cm 2 60℃
说明：
反洗水量及气量:
在1.36至2.1bar 的压力下,反洗水量每支滤芯0.45~0.68m 3/h,反洗气量3.4~5m 3/h ，
均可以达到很好的反洗效果。
图四
图三。
薄膜过滤器技术介绍
薄膜液体过滤器
二、滤袋安装步骤及注意事项
滤芯组件
PP E型笼骨φ 67×57" Gore-Tex 薄膜滤袋
EPDM胶圈
钛或不锈钢夹箍
E型笼骨EPDM
"O"型圈φ 95×5.7
滤袋安装步骤一
将笼骨上端处及底盖旋紧
滤袋安装步骤二
调整胶圈端部紧贴住多孔 管端部
滤袋安装步骤三
将笼骨上端(法兰端)向 下，套上”O”胶圈
主要部件（续）
2、Red Valve挠性阀
它主要适合于高固含量的流体
主要部件（续）
3、控制器
PLC控制器
单板机控制器
电力行业含煤废水膜过滤器业绩
上海杨树浦电厂（2000年7月投用） 广州恒运电厂（2002年1月投用） 上海闵行电厂二期（2002年3月投用） 上海吴泾电厂（2002年4月投用） 上海高桥电厂（2002年12月投用） 内蒙达旗电厂（设备直径2800mm） 厦门瑞新热电（含煤废水系统供货）
电力行业含煤废水膜过滤器业绩
重订供货合同）
闵行电厂含煤废水处理系统主要技术指标
系统出力：7.5m3/h 固含量：10% 过滤面积：15m2 设备直径：1016mm 过滤精度：1.0um 过滤压力：<0.15MPa
反洗参数
反洗液量：8-12 L/m2（过滤面积） 反洗负压：≯0.34 kg/cm2或5 psi 正向压差：＜1.0 kg/cm2 反洗时间：2-4 s
主要部件
1、滤袋 应用 型 号 精度,μm 废水 TS6112950 1.0
注：单个滤袋过滤面积为0.3m2
pall完整性原理培训
© 颇尔公司 2007年
不太适合进行起泡点试验的应用
起泡点值难于确定的滤膜及其过滤器
很难定义终点 可能造成错误性通过或者错误性失败 更复杂的滤筒结构 不对称膜或者多级层 ―严密” 0.1 µm 和病毒过滤膜 大（大面积）滤筒安装 扩散流干涉 见到冒出气泡前空气的积聚效应
Life Sciences
过滤器 完整性试验
FDA 培训，华盛顿哥伦比亚特区 2005年3月 简化版
Filtration. Separation. Solution. SM
完整性试验基础：完整性定义
未受损害的、完全的 完整的、所有的 全部的、未受损害的
© 颇尔公司 2007年
过滤器完整性试验的目标
© 颇尔公司 2007年
完整性试验和微生物拦截的关联
一种非破坏性完整性试验必须和一种破
坏性试验如细菌挑战试验相关联
关联的定义 通过非破坏性试验的过滤器必须通过
破坏性检测如细菌拦截验证.
© 颇尔公司 2007年
FDA关于除菌级过滤器 细菌挑战试验的指南
"一个除菌级过滤器必须是当以 >107cfu/cm2 假单胞菌(Pseudomonas diminuta) 进行挑战时下 游滤出液无菌的过滤器."
© 颇尔公司 2007年
前进流完整性试验的认证
滤芯完整性试验值和细菌挑战试验关联 认证资料包括在滤芯开发过程中得到的
完整性试验结果。这种资料是必须的以 获得最坏 情况下的滤芯样品从而涵盖全 部滤芯生产变数
© 颇尔公司 2007年
前进流完整性试验的认证
过滤器制造商应进行成品过滤器耐受认
证。对成品过滤器取样进行细菌挑战试验
PALL颇尔过滤器-乙烯系统培训概论
8
Caustic to Discharge 腐蚀剂排放
Liquid/Liquid coalescer 液/液聚结过滤器
Liquid / Gas coalescer 液/气聚结过滤器 Filter or coalescer 过滤器或聚结过滤器
Ethylene Tower
• 裂解气压缩机限制装置最大能力
（以石脑油为原料，最大能力120-150万吨/年）
燃油和化学品部门
乙烯装置的典型产品
• 三烯： 乙烯、丙烯、丁二烯
• 三苯： 苯、甲苯、二甲苯
为其它有机原料和三大合成材料的基础原料
燃油和化学品部门
用乙烯生产的典型产品
• 聚合：聚乙烯、乙丙橡胶 • 氧化：环氧乙烷、乙丙橡胶 • 烷基化：乙苯、烷基铝 • 卤化：氯乙烷、二氯乙烷、溴乙烷 • 水合：乙醇 • 齐聚：烯烃
燃油和化学品部门
乙烯装置
从原理上区分： 裂解 分离
从流程和布置上分： 裂解炉区 急冷区 压缩区 冷区 热区
燃油和化学品部门
主要乙烯专利商 （管式炉蒸汽热裂解）
• ABB LUMMUS / SRT • STONE & WEBSTER / USC • KBR • LINDE(SELAS) / LSCC • TECHNIP (KTI)
燃油和化学品部门
典型裂解气分离流程
顺序分离流程（LUMMUS/TP/KBR） •脱除重烃、压缩后按照C1、C2、C3、C4 等顺序分离； •流程最长、裂解气压缩机功率最大；
燃油和化学品部门
典型裂解气分离流程
前脱乙烷流程（LINDE） •脱除重烃、压缩后先将C2、C3以及 更轻的组份分开，再进行分离；
Gasoline 汽油
Oil/Water Separator 油/水分离器
Caustic to Discharge 腐蚀剂排放
Liquid/Liquid coalescer 液/液聚结过滤器
Liquid / Gas coalescer 液/气聚结过滤器 Filter or coalescer 过滤器或聚结过滤器
Ethylene Tower
• 裂解气压缩机限制装置最大能力
（以石脑油为原料，最大能力120-150万吨/年）
燃油和化学品部门
乙烯装置的典型产品
• 三烯： 乙烯、丙烯、丁二烯
• 三苯： 苯、甲苯、二甲苯
为其它有机原料和三大合成材料的基础原料
燃油和化学品部门
用乙烯生产的典型产品
• 聚合：聚乙烯、乙丙橡胶 • 氧化：环氧乙烷、乙丙橡胶 • 烷基化：乙苯、烷基铝 • 卤化：氯乙烷、二氯乙烷、溴乙烷 • 水合：乙醇 • 齐聚：烯烃
燃油和化学品部门
乙烯装置
从原理上区分： 裂解 分离
从流程和布置上分： 裂解炉区 急冷区 压缩区 冷区 热区
燃油和化学品部门
主要乙烯专利商 （管式炉蒸汽热裂解）
• ABB LUMMUS / SRT • STONE & WEBSTER / USC • KBR • LINDE(SELAS) / LSCC • TECHNIP (KTI)
燃油和化学品部门
典型裂解气分离流程
顺序分离流程（LUMMUS/TP/KBR） •脱除重烃、压缩后按照C1、C2、C3、C4 等顺序分离； •流程最长、裂解气压缩机功率最大；
燃油和化学品部门
典型裂解气分离流程
前脱乙烷流程（LINDE） •脱除重烃、压缩后先将C2、C3以及 更轻的组份分开，再进行分离；
Gasoline 汽油
Oil/Water Separator 油/水分离器
PALL过滤器-完整性检测原理和方法
打印机盖 内置打印机
触摸笔 USB 驱动
彩色触摸屏
蓝色控制灯
气源出口端 气源进口端 (8 bar) 排气口
Confidential
轻巧- 重量最轻
S设备
E设备
I设备
Confidential
Flowstar IV完整性测试仪
压力衰减率和上游检测腔体体积成反比
基于上游体积、压力衰减率计算获得前进流流量
Confidential
压力衰减如何转换为前进流？
检测上游体积
检测压力衰减
计算流量 确认完整性 打印结果 虽然设备录入数据、输出数据为流量，实际检测的参数却是 压力衰减值
Confidential
疏水性滤芯的前进流和泡点检测
孔需要完全润湿
使用低表面张力的溶剂如：异丙醇/水混合物 检测完需去除有机溶剂
注意易燃问题
Confidential
原理－水侵入
压缩空气
水
疏水滤膜
蒸发流量
Confidential
水侵入法完整性检测
完整性检测设备
压缩气
空气
疏水滤芯
水
上游阀门关闭
Confidential
外接大气
水侵入试验结果
气泡完全去除
有背压
Confidential
问题解决推荐: 使用前/使用后错误失败
使用前和使用后错误失败
增加冲洗时间 增强冲洗流速 使用/提高背压
Confidential
问题解决推荐: 使用前/使用后错误失败
一般规则:
0.2m: 4 L/min 每10”滤芯, 背压为2 Bar, 5-10分钟 0.1m: 2 L/min 每10” 滤芯, 背压为2 Bar, 5-10分钟 对于更小或更大的滤芯, 流速相应的放大 或缩小
PALL过滤器
不规则形状的颗粒 / 方向性 多个颗粒同时撞击到同一个滤孔
直接拦截
不规则形状的搭桥
直接拦截
多个小颗粒的搭桥
惯性撞击
尺寸小于滤材孔径的颗粒的辅助拦截方式 流体携带的颗粒由于质量和线速度而具有直线
运动的惯性
颗粒离开流体主流而撞击到滤材上
惯性撞击
惯性撞击
惯性撞击
颗粒被机械拦截或被吸附拦截 在气体中比在液体中更有效. 对大于 0.5 - 1.0 微米的颗粒很有效.
• 污物载荷更符合实际。
• 挑战能进行至过滤器堵塞。
• 对整个过滤器性能可得到更多信息。
结果表达
由计数器读数计算“过滤比” 或称 “Beta 比”，符号
x =
上游大于直径 x 的微粒数 下游大于直径 x 的微粒台。 • 每台都能测量六挡或更多挡直径微粒数。 • 对广范围微粒尺寸，例如0.5m到90m，
1. 有争议的微米精度 2. 由制造商自己指定 3. 去除重量百分比 4. 可变的、不可再现的下游流体质量 5. 非固定孔结构
重量与数量
12.6 mg/l
One ½” marble in a barrel.
256 billion 2 µm particles
绝对精度
定义
在指定试验条件下能够通过过滤器的 最大刚性球形颗粒的直径。
102
过滤器的功能
过滤器经常被认为是一种简单的网或筛子， 过滤 / 分离是在一个平面上进行的。
过滤器的功能
实际上，颇尔生产的过滤器滤材具有深度。 “弯曲通道”的结果对于污染物的去除起到了
辅助作用
深度过滤介质
颗粒可以在表面被捕集， 也可以在介质层内被捕集， 因此，提高了容污能力。
大家有疑问的，可以询问和交流 可以互相讨论下，但要小声
直接拦截
不规则形状的搭桥
直接拦截
多个小颗粒的搭桥
惯性撞击
尺寸小于滤材孔径的颗粒的辅助拦截方式 流体携带的颗粒由于质量和线速度而具有直线
运动的惯性
颗粒离开流体主流而撞击到滤材上
惯性撞击
惯性撞击
惯性撞击
颗粒被机械拦截或被吸附拦截 在气体中比在液体中更有效. 对大于 0.5 - 1.0 微米的颗粒很有效.
• 污物载荷更符合实际。
• 挑战能进行至过滤器堵塞。
• 对整个过滤器性能可得到更多信息。
结果表达
由计数器读数计算“过滤比” 或称 “Beta 比”，符号
x =
上游大于直径 x 的微粒数 下游大于直径 x 的微粒台。 • 每台都能测量六挡或更多挡直径微粒数。 • 对广范围微粒尺寸，例如0.5m到90m，
1. 有争议的微米精度 2. 由制造商自己指定 3. 去除重量百分比 4. 可变的、不可再现的下游流体质量 5. 非固定孔结构
重量与数量
12.6 mg/l
One ½” marble in a barrel.
256 billion 2 µm particles
绝对精度
定义
在指定试验条件下能够通过过滤器的 最大刚性球形颗粒的直径。
102
过滤器的功能
过滤器经常被认为是一种简单的网或筛子， 过滤 / 分离是在一个平面上进行的。
过滤器的功能
实际上，颇尔生产的过滤器滤材具有深度。 “弯曲通道”的结果对于污染物的去除起到了
辅助作用
深度过滤介质
颗粒可以在表面被捕集， 也可以在介质层内被捕集， 因此，提高了容污能力。
大家有疑问的，可以询问和交流 可以互相讨论下，但要小声
9-王君-过滤原理及过滤技术
溶剂
>80C热过滤
PP Polyester PE SS
良 差 良 优
良 良 良 优
(盐＋盐酸除外)
良 良
(丙酮除外)
良 差 良 优
良
(丙酮除外)
优
23
过滤膜结构
不规则的孔－－以截留效率来界定孔径
0.2 µm 过滤膜表面
0.2 µm 过滤膜横切
24
公称精度(Nominal rating)
基于大于或等于给定尺寸所有颗粒的某一去除百分数 由过滤器厂商指定的有争议的微米数值。 它几乎没有好的详细说明，也无再现性。
Test Element p
Reservoir
Flowmeter
Test Filter Automatic Particle Counters
29
精度的判断标准
由计数器读数计算“过滤比” 或称 “Beta 比”，符号
x =
上游大于直径x的微粒数 下游大于直径x的微粒数
30
β值的意义
下游微粒数 1,000,000 Particles Xm 效率
深层过滤
切向流过滤
离心分离机
下游加工与纯化
缓冲液过滤器 缓冲液过滤器 缓冲液过滤器
缓冲液过滤器
精制色谱
除菌级液体过滤器
制剂和灌装
除菌级 液体过滤器
浓缩 洗滤
捕获色谱
浓缩洗滤
纯化色谱
浓缩洗滤
除病毒过滤
55
血浆
血浆分离
冷沉淀 第I阶段 浆体过滤
微粒过滤 离心 减菌过滤 色谱
沉淀 悬浮
离心 预过滤 预过滤
x=2 x=20 x=75 x=200 x=1000 x=5000
PALL滤油机HCP系列操作维护手册ppt课件
此报警应为电机过载或出现短路使电机保护空气开关跳闸。请检查电机 、油泵有无异常，消除报警后闭合空气开关并按复位消除报警。
通过检查空气开关状态 判断开关是否闭合
开关闭合,线路导通
开关跳闸,线路关闭 33
Pall Corporation
监护报警功能
水位控制及报警原因
水位控制及报警包括水位高报警和水位低报警，上述报警出现时
请检查手动排水阀的开度，此阀的开度应为45度见照片。 手动阀的开度
1.如系统含水量很高反复出现高液位报警时，
可适当开大手动阀开度。
2.如果将手动阀完全打开，可能会出现水位低 报警。
34
Pall Corporation
监护报警功能
进口真空度监测和负压保护报警原因
1.油温过低 2.油黏度过大 3.进口油管过长过细 4.进口阀门没有打开 5.进口滤器堵塞
57.86 93.81 164.97 295.42 495.86 877.20
43.83 69.89 120.35 209.94 345.80 595.27
34.65 54.49 92.19 157.27 254.97 428.89
28.27 43.92 73.18 122.46 195.81 322.86
聚结过滤器 聚结过滤器
聚结滤芯
分离滤芯
23
水位的控制
Pall Corporation
水位的控制主要有如下元件
水位传感器 水位开关
手动排水阀
排水电磁阀
24
水位的控制
水位传感器
Pall Corporation
25
水位开关
水位开关
Pall Corporation
26
排水系统 的手动阀
通过检查空气开关状态 判断开关是否闭合
开关闭合,线路导通
开关跳闸,线路关闭 33
Pall Corporation
监护报警功能
水位控制及报警原因
水位控制及报警包括水位高报警和水位低报警，上述报警出现时
请检查手动排水阀的开度，此阀的开度应为45度见照片。 手动阀的开度
1.如系统含水量很高反复出现高液位报警时，
可适当开大手动阀开度。
2.如果将手动阀完全打开，可能会出现水位低 报警。
34
Pall Corporation
监护报警功能
进口真空度监测和负压保护报警原因
1.油温过低 2.油黏度过大 3.进口油管过长过细 4.进口阀门没有打开 5.进口滤器堵塞
57.86 93.81 164.97 295.42 495.86 877.20
43.83 69.89 120.35 209.94 345.80 595.27
34.65 54.49 92.19 157.27 254.97 428.89
28.27 43.92 73.18 122.46 195.81 322.86
聚结过滤器 聚结过滤器
聚结滤芯
分离滤芯
23
水位的控制
Pall Corporation
水位的控制主要有如下元件
水位传感器 水位开关
手动排水阀
排水电磁阀
24
水位的控制
水位传感器
Pall Corporation
25
水位开关
水位开关
Pall Corporation
26
排水系统 的手动阀
颇尔公司的过滤培训课件
21
Ultipor VFTM DV50 除病毒过滤器使用程序
安装
• 检查型号 • 操作者洁净 • 确认O型圈完好 • 小心插入花盘, 均匀用 力
Filtration.Separation.Solution.TM
22
Ultipor VFTM DV50 除病毒过滤器使用程序
润湿
• 用 过 滤 后WFI, 配 制 溶 液 • 30% IPA 溶液 润 湿 膜 • 准备完整性测试
u_filhand.ppt 11/4/98Filtration.Separation.Solution.TM
高压锅消毒
u_filhand.ppt 11/4/98Filtration.Separation.Solution.TM
高压锅消毒的一般建议
保证蒸汽饱和度 出口连接部分适当包裹 一层消毒纸包裹 放置时避免有重量压在滤芯上 使用真空循环 避免反向压力 缓慢放气
五. 高压灭菌消毒
六. 灭菌消毒后完整性 检测(选做 )
七. 过滤
八. 过滤后完整性测试
Filtration.Separation.Solution.TM
20
Ultipor VFTM DV50 除病毒过滤器使用程序
储存
• 干燥, 洁净 • 用前从袋中取出滤芯 • 防污
Filtration.Separation.Solution.TM
Ultipor VFTM DV50 除病毒过滤器使用程序
过滤
• 缓慢升压 • 注意过滤温度 • 注意气源压力稳定性 • 记录过滤速度 • 速 度 为 初 速（ 最 高 速 ) 20％ 时，终止过滤
Filtration.Separation.Solution.TM
29
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何确定过滤器的性能呢？
依据绝对精度或公称精度
公称精度
• no Non-fixed pore construction
• 公称精度的定义：基于大于或等于给定尺 寸所有颗粒的某一重量去除百分数，由过 滤器厂商指定的有争议的微米数值。它几 乎没有好的详细说明，也无再现性。
1. 有争议的微米精度 2. 由制造商自己指定 3. 去除重量百分比 4. 可变的、不可再现的下游流体质量 5. 非固定孔结构
重量与数量
12.6 mg/l
One ½” marble in a barrel.
256 billion 2 µm particles
绝对精度
定义
在指定试验条件下能够通过过滤器的 最大刚性球形颗粒的直径。
• 它是过滤器元件中最大开孔的标志。
过滤精度挑战试验方法( 1 µm)
微粒挑战 • 玻璃珠 • 中等硅土试验粉尘 • 粗硅土试验粉尘 • 乳胶球形颗粒 • 聚苯乙烯球形颗粒
大家有疑问的，可以询问和交流 可以互相讨论下，但要小声
过滤机理
三种过滤机制
直接拦截 惯性撞击 扩散拦截
直接拦截
液体中的基本过滤机制
本质是一种筛分效应，机械拦截颗粒
例如：一种简单的筛网可以拦截尺寸 大于其孔径的颗粒
直接拦截
颗粒大于孔径
直接拦截
当颗粒大于流道 孔径时即被该结 构去除
容污能力可以用 弯曲结构提高 筛网无此作用
过滤理论
基本概念
过滤
利用有孔介质从流体(液体或气体)中除去污染物
污染流体 (进料液，上游)
孔
洁净流体 (滤出液，下游)
滤材
1 微米 (um) 等于:
微米
10－6 米 ＝10－3 毫米
3.9×10 -5 英寸
又称 "micron"
膜 类型
定义
过滤 / 分离范围
纳滤
反渗透
过滤工艺范围
微滤 超滤
Pai油nt漆P颜igm料ent
Ca碳rb粒on Black
Ba细ct菌eria
辐At射om原i子c Radii
Prote蛋in白/ E/n酶zymes
颗粒尺寸 10-4
10-3
10-2
10-1
1.0
10
103
( 微米)
平均分子量 100
200
20,000
500,000
S沙an粒d
Hum人an发Hair
102
过滤器的功能
过滤器经常被认为是一种简单的网或筛子， 过滤 / 分离是在一个平面上进行的。
过滤器的功能
实际上，颇尔生产的过滤器滤材具有深度。 “弯曲通道”的结果对于污染物的去除起到了
辅பைடு நூலகம்作用
深度过滤介质
颗粒可以在表面被捕集， 也可以在介质层内被捕集， 因此，提高了容污能力。
大家有疑问的，可以询问和交流 可以互相讨论下，但要小声
x =
上游大于直径 x 的微粒数 下游大于直径 x 的微粒数
Zeta 正电势
Zeta 正电势是颗粒在水溶液中 表面产生的 动电学吸引力 (电荷) 带电的颗粒将被带相反电荷的滤材表面吸
引并由于这些力而被牢固阻截
Zeta 正电势
颗粒接触到滤材表面由于吸引力而被阻截
带负电的 污染物
带正电的 滤材
水溶液
吸附 / Zeta 电势
大多数需过滤的颗粒都带负电，例如：
直接拦截
通过搭桥作用，尺寸小于滤孔的颗粒也可被 拦截
不规则形状的颗粒 / 方向性 多个颗粒同时撞击到同一个滤孔
直接拦截
不规则形状的搭桥
直接拦截
多个小颗粒的搭桥
惯性撞击
尺寸小于滤材孔径的颗粒的辅助拦截方式 流体携带的颗粒由于质量和线速度而具有直线
运动的惯性
颗粒离开流体主流而撞击到滤材上
惯性撞击
增加了颗粒碰撞过滤介质的机会 仅在气体中有效
扩散拦截
气体分子作布朗运动
扩散拦截
分散在气体分子中的小颗粒 或雾滴受到撞击发生位移
扩散拦截
扩散拦截
气体过滤器能够去除尺寸远小于其液体精度 的污染物
对细小颗粒 (〈0.1 - 0.3微米)非常有效
如果一个气体过滤器在湿润环境中运行， 它的去 除能力即变为液体精度
Test Filter
Automatic Particle Counters
F-2 试验优点
• 所用 SAE（美国汽车工程师学会）中等试 验粉尖 对实际污染物具有很好的代表性。
• 污物载荷更符合实际。
• 挑战能进行至过滤器堵塞。
• 对整个过滤器性能可得到更多信息。
结果表达
由计数器读数计算“过滤比” 或称 “Beta 比”，符号
惯性撞击
惯性撞击
颗粒被机械拦截或被吸附拦截 在气体中比在液体中更有效. 对大于 0.5 - 1.0 微米的颗粒很有效.
吸附
拦截尺寸小于滤孔的颗粒
由于:
表面相互作用
不同电荷
范德华力(Van der Waals)
吸附
表面作用
扩散拦截
气体分子 (作随机运动) 碰撞小颗粒或雾滴 布朗运动(Brownian motion)碰撞的结果，
细菌 支原体 病毒 酵母
硅颗粒 细菌内毒素 (热源) 蛋白分子
小结
过滤介质的过滤 / 分离效率由于
直接拦截 惯性撞击 扩散拦截
的共同作用而增强
过滤机理及其效率
效率(%)
直接拦截
100
90 扩散拦截
80
惯性撞击
70
60 50 0.01
0.1 0.3
1
颗粒直径 (um)
10
100
三、过滤精度
Cl滤oth布&和D深e层pt过h F滤il器ters
Scree筛n网s &和S滤tr网ainers
普通污染物 的相对尺寸
Latex E乳m胶ulsions
金属离子
VOC抯, PCD, Susp. Oil
不溶有机物 可可溶盐类类
Oil E油m乳ul剂sions Re红d 细Bl胞ood
Cells
V病ir毒us
• 基于评价液压过滤器的“多次通过”方 式试验系统
. . . 最初由 Oklahoma 州立大学开发并 称之为“OSU试验”。
F-2 试验现在也称之为“改进 OSU-F-2 试验”
F-2 试验装置示意图
Slurry
Reservoir Pump Flowmeter
Clean-up Filter
Test Element p
PSL
过滤精度挑战试验方法( 1 µm)
生物学挑战 • 细菌 • 支原体 • 噬菌体 • 热原
绝对精度试验程序
污染悬浮物压力罐 试验过滤器 收集容器 显微检测分析膜片
玻璃珠试验显微镜评估原理
穿透试验过滤器 的最大玻璃珠？
用显微镜刻 度评定最大 玻璃珠尺寸
1.4
什么是F-2试验?
• 采用“单次通过” 方式I评价水相应用 过滤器的一种快速半自动方法
