过滤器演示文稿24页PPT
合集下载
管道过滤器(共13张PPT)
第三页，共13页。
工作原理
当液体通过筒体进入滤篮后，固体杂质 颗粒被阻挡在滤篮内，而洁净的流体通 过滤篮、由过滤器出口排出。当需要清 洗时，旋开主管底部螺塞，排净流体， 拆卸法兰盖，清洗后重新装入即可。因 此，使用维护极为方便。
第四页，共13页。
适用范围
管道过滤器具有结构紧凑、过滤能力大、压损小、适用 范围广、维护方便、等优点，其主要适用的物料有：
第十二页，共13页。
功能与用途
P型反冲洗排污过滤器适用于各种供水系 统、工艺水系统及工业冷却水系统，特 别是24小时连续运行的不停机系统，可 以滤去水中的各种机械杂质，确保系统 设备的安全可靠运行。
第十三页，共13页。
第九页，共13页。
篮式过滤器
第十页，共13页。
简介 ：
篮式过滤器是除去液体中少量固体颗 粒的小型设备，可保护设备的正常工作， 当流体进入置有一定规格滤网的滤筒后， 其杂质被阻挡，而清洁的滤液则由过滤 器出口排出，当需要清洗时，只要将可 拆卸的滤筒取出，处理后重新装入即可， 因此，使用维护极为方便。
第六页，共13页。
Y型过滤器概述:
Y型过滤器是风机管道、水管道、油路管 道中滤清工作介质，保持管道通畅所必 备的器件，它一般安装在各种阀门及重 要元器件前面，滤网把杂志阻截下来， 保持后面介质的洁净度，使系统安全通 畅运行
第七页，共13页。
T型管道过滤器:第八Fra bibliotek，共13页。壳体材料：
铸铁、碳钢、不锈钢
1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、 烃类等。
2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫 酸、碳酸、醛酸等。
3、制冷中的低温物料，如：液甲烷、液氨、液氧和各 种冷剂。
工作原理
当液体通过筒体进入滤篮后，固体杂质 颗粒被阻挡在滤篮内，而洁净的流体通 过滤篮、由过滤器出口排出。当需要清 洗时，旋开主管底部螺塞，排净流体， 拆卸法兰盖，清洗后重新装入即可。因 此，使用维护极为方便。
第四页，共13页。
适用范围
管道过滤器具有结构紧凑、过滤能力大、压损小、适用 范围广、维护方便、等优点，其主要适用的物料有：
第十二页，共13页。
功能与用途
P型反冲洗排污过滤器适用于各种供水系 统、工艺水系统及工业冷却水系统，特 别是24小时连续运行的不停机系统，可 以滤去水中的各种机械杂质，确保系统 设备的安全可靠运行。
第十三页，共13页。
第九页，共13页。
篮式过滤器
第十页，共13页。
简介 ：
篮式过滤器是除去液体中少量固体颗 粒的小型设备，可保护设备的正常工作， 当流体进入置有一定规格滤网的滤筒后， 其杂质被阻挡，而清洁的滤液则由过滤 器出口排出，当需要清洗时，只要将可 拆卸的滤筒取出，处理后重新装入即可， 因此，使用维护极为方便。
第六页，共13页。
Y型过滤器概述:
Y型过滤器是风机管道、水管道、油路管 道中滤清工作介质，保持管道通畅所必 备的器件，它一般安装在各种阀门及重 要元器件前面，滤网把杂志阻截下来， 保持后面介质的洁净度，使系统安全通 畅运行
第七页，共13页。
T型管道过滤器:第八Fra bibliotek，共13页。壳体材料：
铸铁、碳钢、不锈钢
1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、 烃类等。
2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫 酸、碳酸、醛酸等。
3、制冷中的低温物料，如：液甲烷、液氨、液氧和各 种冷剂。
多介质过滤器ppt课件
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
完整最新版课件
6
3.0 活性炭过滤器
3.1 作用
• 去除水中的氧化剂及降低水中的有机物，以使避免对反渗透膜的氧化及污染
3.2 结构
完整最新版课件
7
3.0 活性炭过滤器
3.3 形式
3.3.1 立式
完整最新版课件
8
3.0 活性炭过滤器
3.3 形式
3.3.2 卧式
完整最新版课件
9
3.0 活性炭过滤器 3.4 设计工艺参数
反洗 30~40 30~40 30~40
取值(m/h)
运行 8~10 6~7
5
反洗 30 40 40
序号 层数 介质名称
粒径
高度Βιβλιοθήκη 堆积比重(mm)(mm)
(T/m3)
1 第一层 粗石英砂
1~2
~100
1.6
2 第二层 细石英砂 0.45~0.6
~800
1.6
3 第三层 无烟煤
0.8~1.2
~300
0.9

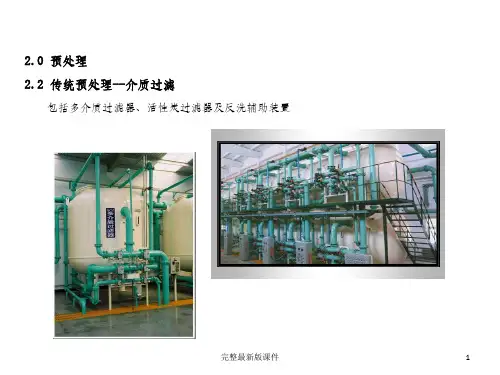

2.0 预处理 2.2 传统预处理--介质过滤
包括多介质过滤器、活性炭过滤器及反洗辅助装置
完整最新版课件
1
2.0 多介质过滤器
2.1 作用
• 使进入到反渗透水的污染指数（SDI）≤4
2.2 结构
完整最新版课件
2
2.0 多介质过滤器 2.3 水帽
ΔP(压差)
运行 反洗
流量与压差的关系图
天然气过滤分离器-课件ppt课件
.
13
管道中单个颗粒的受力分析
• 浮力 • 重力 • 曳力
.
14
颗粒相粒度分布测定方法
.
15
Coulter 粒度分析仪
.
16
.
17
入口处气体含尘粒径分布
.
18
.
19
.
20
等动采样方法
.
21
等动采样 优点： 1.方法可靠， 2.数据重复性 好， 3.投资少。
缺点： 1. 操作复杂， 2.安全性差。
.
61
.
62
多管旋风分离器
.
63
.
64
.
65
.
66
.
67
多管旋风分离器
1. 导叶式旋风管 2. 切流式旋风管
.
68
.
69
.
70
.
71
.
72
.
73
.
74
多管干式除尘器
• 目前单管直径有50、100和150mm • 进口速度一般为10～20 m/s • 上部采用导向叶片；下部采用排尘底板
.
98
烧结金属粉末多孔材料
侧面
正面
.
99
烧结金属纤维多孔材料
侧面
.
正面
100
烧结金属丝网多孔材料
侧面
.
正面
101
常用过滤材料
• 方形网格金属线织物 • 缠绕的金属线毡 • 烧结金属丝网 • 金属粉末冶金 • 金属膜过滤材料 • 压制纸－植物纤维 • 玻璃纤维滤芯（金属支架)
.
102
.
103
过滤器分类
• 一次性过滤材料 • 连续再生过滤器－反洗和反吹
空气过滤器专题讲座PPT
空气过滤器专题讲座
• 空气过滤器概述 • 空气过滤器的应用场景 • 空气过滤器的性能指标 • 空气过滤器的选择与维护 • 空气过滤器的发展趋势与未来展望
01
空气过滤器概述
定义与作用
总结词
空气过滤器是一种用于过滤空气 中的尘埃、细菌、病毒等微粒的 装置，旨在提供清洁、健康的空 气。
详细描述
空气过滤器通过物理或化学方法 ，将空气中的微粒、有害气体、 异味等过滤掉，从而减少室内空 气污染，提高空气质量。
荷运转导致损坏。
注意更换时间
根据空气过滤器的使用 情况和制造商的推荐， 及时更换过滤器，以保
证过滤效果。
注意安装方式
按照制造商的说明正确 安装空气过滤器，确保 其稳定性和过滤效果。
维护与保养
清洁与除尘
定期清洁和除尘，保持空气过 滤器的外观整洁和内部通畅。
检查密封性
定期检查空气过滤器的密封性 ，确保其不漏气，以提高过滤 效果。
过滤材料的性能、过滤器的结构设计、 颗粒物的大小和形状等。
阻力损失
阻力损失
指空气通过空气过滤器时的阻力，通常以帕斯卡（Pa）表示。阻 力损失越小，空气通过过滤器的阻力越小。
影响阻力损失的因素
过滤材料的密度、厚度、结构等。
降低阻力损失的方法
采用低阻力的过滤材料、优化过滤器的结构设计等。
容尘量
容尘量
指空气过滤器在达到一定的过滤 效率下降程度之前可以容纳的颗 粒物量。容尘量越大，空气过滤
器的使用寿命越长。
影响容尘量的因素
过滤材料的性质、颗粒物的性质、 空气流量等。
提高容尘量的方法
采用高性能的过滤材料、优化过滤 器的结构设计等。
使用寿命
使用寿命
• 空气过滤器概述 • 空气过滤器的应用场景 • 空气过滤器的性能指标 • 空气过滤器的选择与维护 • 空气过滤器的发展趋势与未来展望
01
空气过滤器概述
定义与作用
总结词
空气过滤器是一种用于过滤空气 中的尘埃、细菌、病毒等微粒的 装置，旨在提供清洁、健康的空 气。
详细描述
空气过滤器通过物理或化学方法 ，将空气中的微粒、有害气体、 异味等过滤掉，从而减少室内空 气污染，提高空气质量。
荷运转导致损坏。
注意更换时间
根据空气过滤器的使用 情况和制造商的推荐， 及时更换过滤器，以保
证过滤效果。
注意安装方式
按照制造商的说明正确 安装空气过滤器，确保 其稳定性和过滤效果。
维护与保养
清洁与除尘
定期清洁和除尘，保持空气过 滤器的外观整洁和内部通畅。
检查密封性
定期检查空气过滤器的密封性 ，确保其不漏气，以提高过滤 效果。
过滤材料的性能、过滤器的结构设计、 颗粒物的大小和形状等。
阻力损失
阻力损失
指空气通过空气过滤器时的阻力，通常以帕斯卡（Pa）表示。阻 力损失越小，空气通过过滤器的阻力越小。
影响阻力损失的因素
过滤材料的密度、厚度、结构等。
降低阻力损失的方法
采用低阻力的过滤材料、优化过滤器的结构设计等。
容尘量
容尘量
指空气过滤器在达到一定的过滤 效率下降程度之前可以容纳的颗 粒物量。容尘量越大，空气过滤
器的使用寿命越长。
影响容尘量的因素
过滤材料的性质、颗粒物的性质、 空气流量等。
提高容尘量的方法
采用高性能的过滤材料、优化过滤 器的结构设计等。
使用寿命
使用寿命
水处理ppt演示课件(PPT30页)
操作要点
• 运行之前应检查自来水水质是否符合标准；
空压的压力是否在4—6bar ；操作运行前 先检查各阀门是否切换到位；7天反冲一 次，直到水质干净为止。
软化器
• 树脂的构造 • 树脂分为阴离子树脂和阳离子树脂两种。
工作原理及作用
• 依靠进出口压力差来过滤。它的主要作用
是吸附水中的钙、镁离子，达到软化水的 作用。
活性炭过滤器
• 活性炭的构造 • 利用木炭、各种果壳和优质煤等作为原
料，通过物理和化学方法对原料进行破碎、 过筛、催化剂活化、漂洗、烘干和筛选等 一系列工序加工制造而成。
原理及作用
• 依靠进出口压力差来过滤。具有物理吸
附和化学吸附的双重特性，可以有选择的 吸附气相、液相中的各种物质，以达到脱 色精制、消毒除臭和去污提纯等目的。
桶
供水泵
车间
2、浓度不够定，重的新配压制药力剂；使溶液中的溶剂通过反渗透膜（或称半透膜）分
依靠进出口压力差来过滤。
2、将报警压离力参出数调来整 。因为它和自然渗透的方向相反，故称反渗透。根
树脂分为阴离子树脂和阳离子树脂两种。
3、在操作界据面切各换到种“原物水系料统”的，触不摸“同自动渗”键透，再压触摸，“运就转”可键，以原水使进入大自动于加水渗状态透。 压的反渗透
• 概述 计算公式：总硬度=MV2 V*1000*100.
关闭时按“停止”键，按阀门“关闭”即可；
取100ML水倒入烧杯，加入1—2ML氯化铵缓冲液，加入5滴洛黑T指示剂，立即用EDTA标准液滴定，由紫红色变为天蓝色即可。
• 自来水 反加压渗泵 透机是械过一滤器项高活新性炭膜过滤分器 离软技化器术，原反水桶渗透输水又泵 称精逆密过渗滤器透是RO用系统一 储水
标准过滤器ppt课件
序进行操作。
2、试验压力：1.0倍的设计压力。
.
二、易开头部式燃气过滤器技术特性
最大工作压力：85 Bar 最高工作温度：60 ℃ 筒体公称直径：DN150～DN600 适用介质：天然气、人工煤气、液化气及各种非腐蚀性气体。
.
过滤器结构示意图:
顶部螺栓 防尘盖 垫片 挡板 四分环组件 O型密封圈 密封盖
燃气过滤器
GAS CARTRIDGE FILTER
.
燃气过滤器应用场合
天然气净化厂、长输管线场站、城市燃气输配管网、燃气电厂、天然气化 工厂、焦化厂、钢铁冶金厂、非腐蚀性气体计量前等多种场合的气体净化。
.
产品过滤原理:
气体从过滤器进口管流入筒体内，气体中相对较大的杂质颗粒（包括液态 杂质颗粒）与滤芯支撑面和筒体内壁发生碰撞改变流向，并由于重力往下沉降 到过滤器底部集污腔内；同时气体流通面积增大，流速减小，穿过滤芯组件， 滤芯将细小的固体颗粒完全阻挡在外表面，过滤后的洁净气体，由滤芯内部穿 出，顺过滤器的出口管流出。
进气口 排污口
.
出气口
一、常规燃气过滤器技术特性:
最大工作压力：85 Bar 最高工作温度：60 ℃ 筒体公称直径：DN100～DN600 适用介质：天然气、人工煤气、液化气及各种非腐蚀性气体。
.
过滤器内部结构:
.
• 集液腔体积：大于过滤全容积的12%，集液腔设有排污阀 • 连接方式: HFA型过滤器直线方式连接；
过滤器筒体 螺母 滤芯上压盖 滤芯
中间定位管组件
滤芯
过滤器底部裙座
.
易开头部燃气过滤器剖视图：
.
• 集液腔体积：大于过滤全容积的12%，集液腔设有排污阀。 • 连接方式: HFA型过滤器直线方式连接；
多介质过滤器ppt课件
反洗 20~30 20~30 20~30
取值(m/h)
运行 12 8~10 6
反洗 25~30 25~30 25~30
序号 层数 介质名称
粒径
高度
堆积比重
(mm)
(mm)
(T/m3)
1 第一层 粗石英砂
1~2
~100
1.6
2 第二层 细石英砂 0.45~0.6
~200
1.6
3 第三层 活性炭
0.8~1.2
运行 8~10 6~7
5
反洗 30 40 40
序号 层数 介质名称
粒径
高度
堆积比重
(mm)
(mm)
(T/m3)
1 第一层 粗石英砂
1~2
~100
1.6
2 第二层 细石英砂 0.45~0.6
~800
1.6
3 第三层 无烟煤
0.8~1.2
~300
0.9
6
3.0 活性炭过滤器 3.1 作用
• 去除水中的氧化剂及降低水中的有机物，以使避免对反渗透膜的氧化及污染
2.4.1 立式
4
2.0 多介质过滤器 2.4 形式
2.4.2 卧式
5
2.0 多介质过滤器 2.5 设计工艺参数
2.5.1 流速
序 水源 号
1 地下水 2 地表水 3 污水
2.5.2 填料规格和高度
设计范围(m/h)
运行 8~12 6~8 5~6
反洗 30~40 30~40 30~40
取值(m/h)
2.0 预处理 2.2 传统预处理--介质过滤
包括多介质过滤器、活性炭过滤器及反洗辅助装置
1
2.0 多介质过滤器 2.1 作用
泡沫陶瓷过滤器PPT课件
用泡沫塑料均匀饱和浸吸陶瓷浆料,然后反 复挤压泡沫塑料,除去多余的浆料,使陶瓷颗 粒充分、均匀的附着在泡沫塑料上,制成素 坯。此工序的关键是挤压的力度和均匀性, 若泡沫塑料中残存陶瓷浆料,则会造成孔径 变小或塞孔等缺陷,反之,陶瓷浆料附着过少 会影响制品的强度。
烘干和烧结
坯体烘干期 将素坯于低温下烘干一段时间,排除游离水,并获 得初步强度;此阶段应控制升温速度和保温温度,避免出现变形、 掉渣和裂纹等缺陷。
泡沫挥发期 将烘干的坯体以一定的速度加热至泡沫的燃点以 上,保温一段时间,使泡沫完全挥发;此阶段升温不易过快,否则会 降低制品的强度甚至造成废品。
玻化成瓷期 以较快的速度加热至烧结温度,保温一段时间,使 坯体充分烧结;此阶段升温速度也不易过快,否则会造成裂纹和 瓷前塌落。制品烧成之后,为防止过滤器产生裂纹,冷却速度不 宜过快。
有些助剂加入量较少,但可增加浆料的均一性、稳 定性、涂挂性和触变性等性能,制备出性能较好的 浆料。
如:为使泡沫母体能饱吸陶瓷浆料需加入增塑剂; 为防止气泡进入母体,形成架空现象,需加入消泡剂; 陶瓷浆料中加入表面活性剂可改善陶瓷浆料与有
机泡沫的润湿性; 为增加浆料触变性可加入一些交联剂等
浸渍
“滤饼”机制
泡沫陶瓷过滤器是弯弯曲曲的通道,可以高 效率地机械挡渣,许多大于过滤器孔洞的夹 杂被捕获在过滤器入口端。随着捕获夹杂物 数量的增多,在过滤器入口端表面形成了由 大块夹杂构成的“滤饼”。“滤饼”使液流 变细,这样小于过滤器网孔尺寸的夹杂也被 部分捕浇道中,过 滤操作属深层过滤。当第1股液流抵达过滤 器入口端表面时,产生液流与泡沫网架的吸 附现象,同时,会发生液流的“撞击”现象。 过滤器本身又有阻流作用,有些夹杂质点在 一定压力下,由于夹杂物与固态的泡沫陶瓷 网架更具有相近的“共格对应”关系,从而 易于润滑而产生吸附。这种吸附主要是以无 选择的多分子层物理吸附为主,夹杂物在过 滤器网架上逐层粘附,直至堵塞为止
烘干和烧结
坯体烘干期 将素坯于低温下烘干一段时间,排除游离水,并获 得初步强度;此阶段应控制升温速度和保温温度,避免出现变形、 掉渣和裂纹等缺陷。
泡沫挥发期 将烘干的坯体以一定的速度加热至泡沫的燃点以 上,保温一段时间,使泡沫完全挥发;此阶段升温不易过快,否则会 降低制品的强度甚至造成废品。
玻化成瓷期 以较快的速度加热至烧结温度,保温一段时间,使 坯体充分烧结;此阶段升温速度也不易过快,否则会造成裂纹和 瓷前塌落。制品烧成之后,为防止过滤器产生裂纹,冷却速度不 宜过快。
有些助剂加入量较少,但可增加浆料的均一性、稳 定性、涂挂性和触变性等性能,制备出性能较好的 浆料。
如:为使泡沫母体能饱吸陶瓷浆料需加入增塑剂; 为防止气泡进入母体,形成架空现象,需加入消泡剂; 陶瓷浆料中加入表面活性剂可改善陶瓷浆料与有
机泡沫的润湿性; 为增加浆料触变性可加入一些交联剂等
浸渍
“滤饼”机制
泡沫陶瓷过滤器是弯弯曲曲的通道,可以高 效率地机械挡渣,许多大于过滤器孔洞的夹 杂被捕获在过滤器入口端。随着捕获夹杂物 数量的增多,在过滤器入口端表面形成了由 大块夹杂构成的“滤饼”。“滤饼”使液流 变细,这样小于过滤器网孔尺寸的夹杂也被 部分捕浇道中,过 滤操作属深层过滤。当第1股液流抵达过滤 器入口端表面时,产生液流与泡沫网架的吸 附现象,同时,会发生液流的“撞击”现象。 过滤器本身又有阻流作用,有些夹杂质点在 一定压力下,由于夹杂物与固态的泡沫陶瓷 网架更具有相近的“共格对应”关系,从而 易于润滑而产生吸附。这种吸附主要是以无 选择的多分子层物理吸附为主,夹杂物在过 滤器网架上逐层粘附,直至堵塞为止
高效过滤器检漏原理及方法ppt课件-(2)
38
高效过滤器检漏的必要性
➢ 3）检测尤其首次检测时，一般选择背景环境 相对理想，空气净化机组又提前开机1～2小 时；生产时就可能遭遇不同恶劣天气，最多 提前30分钟开机。不难看出验证及监测时得 到数据比平时实际生产，更加理想化，更加 符合要求。所以，针对无菌制剂产品特点和
39
高效过滤器检漏的必要性
➢7、洁净室（区）应定期消毒，使用的消毒剂 不得对设备、物料和成品产生污染，消毒 剂品种定期更换，防止产生耐药菌株。
5
微粒（尘粒）控制的重要性
➢1. GMP规定：制剂，原料药的精、烘、包， 制剂所用的原辅料，直接与药品接触的包装 材料的生产均应在洁净区域内进行。药品生 产企业的洁净室或洁净区系指对尘粒及微生 物污染需进行规定的环境控制的区域，其建 筑结构、设备及使用均具有减少对该区域污 染的介入、产生和滞留的功能。
胶浓度的仪器。
23
PAO法检漏仪器
气溶胶发生器（24 背部）
PAO法检漏仪器
气溶胶发生器（25 正面）
PAO法检漏仪器
上游浓度测试气26 溶胶光度计
PAO法检漏仪器
下游浓度测试气27 溶胶光度计
PAO法原理 ➢ 在被检测高效过滤器上风侧发生PAO气溶胶
作为尘源，在下风侧用光度计进行采样，含尘气 体经过光度计产生的散射光由光电效应和线性放 大转换为电量，并由微安表快速显示。采集到的 空气样品通过光度计的扩散室，由于粒子扩散引 起灯光强度的差异，经测定这个光强度，光度计
42
高效过滤器漏点原因分析
➢分别将高效过滤器4个边角和静压箱压住，压 片对过滤器的压力不均匀，故连接不密封。
边框
静压箱体 密封层
高效过滤器
压片
丝杆
压片示意图
高效过滤器检漏的必要性
➢ 3）检测尤其首次检测时，一般选择背景环境 相对理想，空气净化机组又提前开机1～2小 时；生产时就可能遭遇不同恶劣天气，最多 提前30分钟开机。不难看出验证及监测时得 到数据比平时实际生产，更加理想化，更加 符合要求。所以，针对无菌制剂产品特点和
39
高效过滤器检漏的必要性
➢7、洁净室（区）应定期消毒，使用的消毒剂 不得对设备、物料和成品产生污染，消毒 剂品种定期更换，防止产生耐药菌株。
5
微粒（尘粒）控制的重要性
➢1. GMP规定：制剂，原料药的精、烘、包， 制剂所用的原辅料，直接与药品接触的包装 材料的生产均应在洁净区域内进行。药品生 产企业的洁净室或洁净区系指对尘粒及微生 物污染需进行规定的环境控制的区域，其建 筑结构、设备及使用均具有减少对该区域污 染的介入、产生和滞留的功能。
胶浓度的仪器。
23
PAO法检漏仪器
气溶胶发生器（24 背部）
PAO法检漏仪器
气溶胶发生器（25 正面）
PAO法检漏仪器
上游浓度测试气26 溶胶光度计
PAO法检漏仪器
下游浓度测试气27 溶胶光度计
PAO法原理 ➢ 在被检测高效过滤器上风侧发生PAO气溶胶
作为尘源，在下风侧用光度计进行采样，含尘气 体经过光度计产生的散射光由光电效应和线性放 大转换为电量，并由微安表快速显示。采集到的 空气样品通过光度计的扩散室，由于粒子扩散引 起灯光强度的差异，经测定这个光强度，光度计
42
高效过滤器漏点原因分析
➢分别将高效过滤器4个边角和静压箱压住，压 片对过滤器的压力不均匀，故连接不密封。
边框
静压箱体 密封层
高效过滤器
压片
丝杆
压片示意图
无阀过滤器培训资料ppt课件
后清水。清水在滤前与滤后两液
面位差作用下，自集水区沿数条
连通管自下而上进入清水箱，再
从清水区溢入顶部的集水槽，沿
集水槽流至排水管，以重力流出
无阀过滤器，返回循环水池。
7
2、 反冲洗状态 在设备运行过程中，随着过滤时间的延续，滤层不断截留悬浮物杂质，滤料层水
头损失逐渐增大，促使虹吸上升管中水位不断升高。当水位上升到虹吸辅助管的管口时， 水从辅助管流下，依靠下降水流在管中形成的真空和水流的挟气作用，抽气管不断将虹 吸管中空气抽出，使虹吸管中真空度逐渐增大。其结果，一方面虹吸上升管中的水位升 高。同时，虹吸下降管将排水水封井中的水吸上至一定高度。当上升管中的水越过虹吸 管顶端而下降时，管中真空度急剧增加，达到一定程度时，下降水流与下降管中上升水 柱汇成一股，冲出管口，把管中残留空气全部带走，形成连续虹吸水流。这时，由于滤 层上部压力骤降，促使滤后水水箱和另一个过滤罐滤后水水箱中的水通过橡胶挠性连通 管、清混水连通管循着过滤时的相反方向 进入虹吸管，从而滤料层从下而上受到反冲洗。 冲洗废水由排水水封井经过反洗排水管进入下 水道。
要技术指标如下：
单台处理水量：200m3/h
总处理水量：1600 m3/h
进水悬浮物≤20mg/L
出水悬浮物≤3mg/L
滤料类型：石英砂滤料
粒径： 0.8-1.5mm
滤料填充高度：700mm
过滤速度：7-9m/h
砾石层填充厚度：100mm
砾石承托层粒径：2 - 4mm
反冲洗强度：15L/s.m2
反冲洗历时≤5min
9
五、无阀过滤器运行时的注意事项
当需要调节反冲洗强度时，可以通过调节设置在 虹吸下降管管口下部的锥形挡板与虹吸管口的间距， 即可控制冲洗强度。
过滤器资料PPT教案课件
S1：配水系统的阻力系数 S2：孔眼出水的阻力系数 S3：承托层的阻力系数 S4：滤料层的阻力系数 qa：冲洗强度 (L/(s m2))
33
第33页/共68页
同样对于b点而言： Hx＝S1b(Δbqb)2+S2(Δbqb)2 +S3(Δbqb)2 + S4(Δbqb)2＋流速水头
q最小/q最大≥0.95-------达到均匀 两种途径：1）增大孔眼出水水力阻抗
适应于面积小的滤池 37 第36页/共68页
钢筋混凝土穿孔板：板上铺设一层或两层
尼龙网。
38
第37页/共68页
穿孔滤砖：开孔比，上层1.07％，下层0.7%
39
第38页/共68页
滤池穿孔滤砖
40
第39页/共68页
复合气水反冲洗配水滤砖
41
第40页/共68页
滤头
42
第41页/共68页
三、反冲洗
恢复过滤能力 1．反冲洗方式 1) 高速水流反冲洗 2) 气、水反冲洗
气冲强度：10－20 L/m2 s 水冲强度：3－4L/m2 s 3) 表面辅冲加高速水流反冲洗
43
第41页/共68页
2．反冲洗影响因素 冲洗强度：L/(s m2) 滤层膨胀度：e 冲洗强度大→ e 大 → 剪切力增大→ 但摩 擦减少 因此应有一个要求。
过滤器资料
1
一、慢滤池
•滤速慢v＝0.1-0.3 m/h •表面生长一层滤膜（1－2个星期后） •效果：浊度可降到0，可不消毒。
什么过滤现象 ？
滤膜
2
第1页/共68页
•机理： •微生物吞食细菌 •微生物分泌出起凝聚作用的酶 •藻类产生氧气，起氧化作用。
•但生产效率低，1－3月后堵塞，需刮掉滤膜， 重新补砂。
33
第33页/共68页
同样对于b点而言： Hx＝S1b(Δbqb)2+S2(Δbqb)2 +S3(Δbqb)2 + S4(Δbqb)2＋流速水头
q最小/q最大≥0.95-------达到均匀 两种途径：1）增大孔眼出水水力阻抗
适应于面积小的滤池 37 第36页/共68页
钢筋混凝土穿孔板：板上铺设一层或两层
尼龙网。
38
第37页/共68页
穿孔滤砖：开孔比，上层1.07％，下层0.7%
39
第38页/共68页
滤池穿孔滤砖
40
第39页/共68页
复合气水反冲洗配水滤砖
41
第40页/共68页
滤头
42
第41页/共68页
三、反冲洗
恢复过滤能力 1．反冲洗方式 1) 高速水流反冲洗 2) 气、水反冲洗
气冲强度：10－20 L/m2 s 水冲强度：3－4L/m2 s 3) 表面辅冲加高速水流反冲洗
43
第41页/共68页
2．反冲洗影响因素 冲洗强度：L/(s m2) 滤层膨胀度：e 冲洗强度大→ e 大 → 剪切力增大→ 但摩 擦减少 因此应有一个要求。
过滤器资料
1
一、慢滤池
•滤速慢v＝0.1-0.3 m/h •表面生长一层滤膜（1－2个星期后） •效果：浊度可降到0，可不消毒。
什么过滤现象 ？
滤膜
2
第1页/共68页
•机理： •微生物吞食细菌 •微生物分泌出起凝聚作用的酶 •藻类产生氧气，起氧化作用。
•但生产效率低，1－3月后堵塞，需刮掉滤膜， 重新补砂。
高效过滤器(1).ppt
滤料：多采用玻璃纤维，化纤类逐渐在使用，国外有些厂家采用带静电的聚四 氟乙烯纤维（驻极体）制造高效过滤器、俗称PTFE。
高效结构又有无隔板和有隔板之分。无隔板主要采用热溶胶作为滤芯的分隔物 ，便于机械化生产。加之其具有体积小、重量轻、便于安装、效率稳定、风速均 匀的优点，洁净厂房所需的大批量的过滤器多采用无隔板结构。有隔板高效，多 采用铝箔、纸做成折叠状作为滤芯分隔物，形成空气通道。分隔板有采用优质牛 皮纸，热滚压成形或采用胶版纸作分隔板。多采用双面上胶的铜版纸作分隔板， 主要目的是为了防止分隔板受冷热干湿的影响发生收缩，从而散发微粒。但 ，在 温湿度发生变化时，这种隔板纸可能会有较大颗粒散发，从而造成洁净厂房洁净 度测试不合格。（已有几次客户关于这方面的投诉）所以，对于洁净度要求较高 的场所，应推荐客户使用无隔板高效空气过滤器。国外的有隔板过滤器的价格要 高于无隔板价格，所以国外使用有隔板的场所较少。此外，与有隔板过滤器的矩 形通道相比，无隔板过滤器的V形通道进一步改善了容尘的均匀性，延长了使用 寿命。通风用无隔板过滤器可避免使用金属部件，易于废弃处理，符合日益严格 的环保要求。除了某些耐高温和高安全性要求的特殊场合，无隔板过滤器均可取 代有隔板过滤器。
V型密褶式过滤器
用于一般通风系统，具有过滤面积大，阻力低，使用寿命长等特点。它可 做为高效过滤器的预过滤器使用，从而有效延长高效过滤器的使用寿命。
耐高温高效过滤器
该过滤器可以使用在250℃的高温环境，过滤效率可达到99.99% @0.3μm. D.O.P./P.S.L. Testing 95%、99.99% at 0.3μm
高效过滤器
空气净化器主要由滤芯和壳体两 部分组成 。基本要求是过滤效率 高、流动阻力低、能较长时间连续 使用以降低后期耗材成本。其中滤 芯即是指空气过滤器，高效空气过 滤器在空气净化行业中起着至关重 要的作用。
网片式油过滤器结构及滤网清洗注意事项PPT(完整版)
网片式油过滤器结构及滤网清洗 注意事项
网片式油过滤器
网片式油滤器分为SPL 双筒系列和DPL单筒系 列，该产品运行可靠， 维修方便，不需要其他 动力源，过滤元件为金 属丝网制成的滤片，具 有强度高，通油能力大 ，确保过滤精度，便于 清洗等特点。
SPL双筒系列能在主机 运行过程中实现不停机 转换和清洗。
滤片套在滤芯套筒上，是滤器的主要过滤元件，由滤网，支承漏网及油波，纹隔更盘换等组成，滤网的网目数由用户根据需要选用。 网 高片，式通油 油滤 能器 力分 大为 ，确SP保L双过筒滤系精列度和，D便P于L单清筒洗系等列特，点该。产品运行可方靠，型维垫修方片便，不需要其他动力源，过滤元件为金属丝网制成的滤片，具有强度
滤片套在滤芯套筒上，是滤器的主要过滤元件，由滤网，支承网及波纹隔盘等组成，滤网的网目数由用户根据需要选用。
用高压空气把滤网的柴油吹干，
SPL双筒系列能在主机运行过程中实现不停机转换和清洗。
转换阀体轴端头上的箭头指向接通的滤芯腔的一边
桶内清理脏油后， 加入相应油品新油，
加油高度约2/3
装好滤网，锁紧端 盖螺母（注意有密 封圈位置放置正确）
只旋出螺母，不要旋出螺杆，因旋出螺杆次数较多时，底座上的连接螺牙容易滑牙
漏油，更 换O型圈
SPL-40油过滤器异常问题及处理方法
换向清洗滤网时，若手柄
很紧，无法转动，需反时
针转动①的处锁紧螺母，
把手柄下的转换阀锥体提
起，反旋过程是越来越紧，
后突然一下松响，说明转
1
换阀锥体已被提起，可以
转换清洗滤网了。
SPL双筒 系列
SPL-40油过滤器结构
SPL-40油过滤器为双 筒网片式过滤器。
主要由壳体、滤芯组 件、转换阀体等零部 件组成。
网片式油过滤器
网片式油滤器分为SPL 双筒系列和DPL单筒系 列，该产品运行可靠， 维修方便，不需要其他 动力源，过滤元件为金 属丝网制成的滤片，具 有强度高，通油能力大 ，确保过滤精度，便于 清洗等特点。
SPL双筒系列能在主机 运行过程中实现不停机 转换和清洗。
滤片套在滤芯套筒上，是滤器的主要过滤元件，由滤网，支承漏网及油波，纹隔更盘换等组成，滤网的网目数由用户根据需要选用。 网 高片，式通油 油滤 能器 力分 大为 ，确SP保L双过筒滤系精列度和，D便P于L单清筒洗系等列特，点该。产品运行可方靠，型维垫修方片便，不需要其他动力源，过滤元件为金属丝网制成的滤片，具有强度
滤片套在滤芯套筒上，是滤器的主要过滤元件，由滤网，支承网及波纹隔盘等组成，滤网的网目数由用户根据需要选用。
用高压空气把滤网的柴油吹干，
SPL双筒系列能在主机运行过程中实现不停机转换和清洗。
转换阀体轴端头上的箭头指向接通的滤芯腔的一边
桶内清理脏油后， 加入相应油品新油，
加油高度约2/3
装好滤网，锁紧端 盖螺母（注意有密 封圈位置放置正确）
只旋出螺母，不要旋出螺杆，因旋出螺杆次数较多时，底座上的连接螺牙容易滑牙
漏油，更 换O型圈
SPL-40油过滤器异常问题及处理方法
换向清洗滤网时，若手柄
很紧，无法转动，需反时
针转动①的处锁紧螺母，
把手柄下的转换阀锥体提
起，反旋过程是越来越紧，
后突然一下松响，说明转
1
换阀锥体已被提起，可以
转换清洗滤网了。
SPL双筒 系列
SPL-40油过滤器结构
SPL-40油过滤器为双 筒网片式过滤器。
主要由壳体、滤芯组 件、转换阀体等零部 件组成。
