物理九年级下册 电与磁单元测试卷(解析版)

物理九年级下册电与磁单元测试卷（解析版）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

[4]灵敏电流计的示数不断变小，说明图乙电路中的电流不断减小，磁敏电阻的阻值不断增大，R 所处位置的磁感应强度不断增大。

(3) ①[5]由表可知当电流为15mA 时，磁感应强度B 为0.6T ，由图丙可知当磁感应强度B 为0.6T 时，磁敏电阻的阻值为400Ω，由欧姆定律可知，此时，磁敏电阻两端的电压为31510A 4006V U IR -==⨯⨯Ω=则电源电压为6V 。

当电流为20mA 时，磁敏电阻此时的电阻为-36V =3002010AU R I '==Ω'⨯ 由图丙可知电阻为300Ω时，磁感应强度B 为0.5T 。

②[6]由表中数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B 越小。

③[7]由（2）可知电磁铁周围的磁感应强度B 与通入电磁铁的电流大小有关；由（3）可知电磁铁周围的磁感应强度B 与距电磁铁的距离有关。

综合上述实验结论可知，电磁铁周围的磁感应强度B 与通入电磁铁的电流大小和到电磁铁的距离有关。

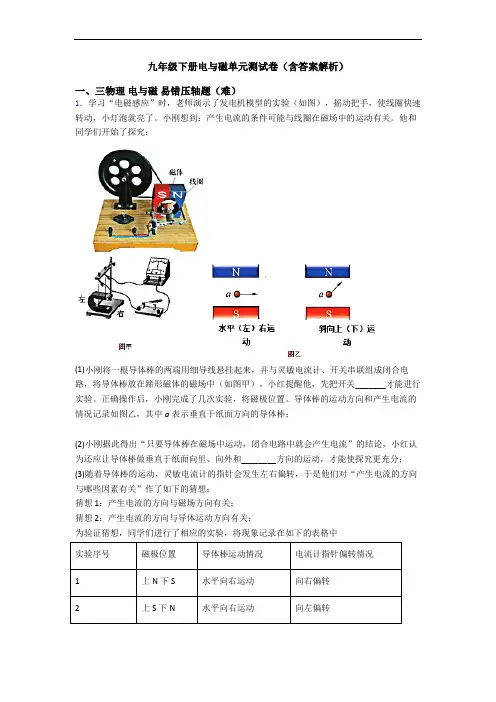

2．学习“电磁感应”时，老师演示了发电机模型的实验（如图），摇动把手，使线圈快速转动，小灯泡就亮了。

小刚想到：产生电流的条件可能与线圈在磁场中的运动有关。

他和同学们开始了探究：(1)小刚将一根导体棒的两端用细导线悬挂起来，并与灵敏电流计、开关串联组成闭合电路，将导体棒放在蹄形磁体的磁场中（如图甲）。

小红提醒他，先把开关_______才能进行实验。

正确操作后，小刚完成了几次实验，将磁极位置、导体棒的运动方向和产生电流的情况记录如图乙，其中a表示垂直于纸面方向的导体棒；(2)小刚据此得出“只要导体棒在磁场中运动，闭合电路中就会产生电流”的结论，小红认为还应让导体棒做垂直于纸面向里、向外和________方向的运动，才能使探究更充分；(3)随着导体棒的运动，灵敏电流计的指针会发生左右偏转，于是他们对“产生电流的方向与哪些因素有关”作了如下的猜想：猜想1：产生电流的方向与磁场方向有关；猜想2：产生电流的方向与导体运动方向有关；为验证猜想，同学们进行了相应的实验，将现象记录在如下的表格中实验序号磁极位置导体棒运动情况电流计指针偏转情况1上N下S水平向右运动向右偏转2上S下N水平向右运动向左偏转3水平向左运动向右偏转分析第1、2两次实验发现，产生电流的方向跟________有关；第3次实验中磁体上方为_____（选填“N”、“S”）极，和其他实验对照验证了猜想2；(4)老师肯定了他们的探究，又介绍了科学家科拉顿的相关研究，1825年他用如图丙所示的实验装置，在两个房间中进行实验：①实验中用______________的现象来判断电路中是否产生了电流；②将导线、小磁针与磁铁、线圈分别置于两个房间，是为了________________；③科拉顿将磁铁插进线圈里，然后迅速奔向另一个房间，没有观察到产生电流的现象；他再回到放着磁铁和线圈的房间里，把磁铁从线圈中抽了出来，又跑到磁针和导线所在的房间，还是没有观察到现象。

科拉顿失去了发现电磁感应现象的机会，被后人评价为“跑失良机”。

他没能观察到产生感应电流现象的根本原因是：______________。

【答案】闭合向上、向下磁场方向 S 电流的磁效应避免磁铁的磁场对小磁针产生影响没在磁铁做切割磁感线运动时，及时观察实验现象【解析】【分析】【详解】(1)[1]进行实验时，应先闭合开关，才能得到闭合电路。

(2)[2]在图乙中，导体棒在磁场中作水平向左和斜向上的运动，那么还应让导体棒做垂直于纸面向里、向外和向上、向下方向的运动，因为应让导体棒向各个方向移动，才能对照比较出哪个方向会产生感应电流。

(3)[3]从表格的1、2两次数据知，导体棒运动的方向相同，但所处的磁场的方向相反，而产生的电流的方向也相反，说明产生的电流的方向与磁场的方向有关。

[4]从表格知，第3次实验导体棒运动的方向与上面两次都不相同，要想探究产生电流的方向与导体运动方向有关，那么应保持所处的磁场的方向相同，而1、3两次产生电流的方向相同的，不能对照验证猜想2，所以应选择2、3两次实验，那么此次实验中磁体的上方是S极。

(4)①[5]实验中用电流的磁效应现象来判断电路中是否产生电流，因为通电导体周围存在着磁场，如果有电流产生，那么导线周围就有磁场，静止的小磁针就会转动。

②[6]将导线、小磁针与磁铁、线圈分别置于两个房间，是为了避免磁铁的磁场对小磁针产生影响。

③[7]科拉顿没能观察到电流的原因是：感应电流产生的条件是，闭合电路的部分导体在作切割磁感线运动时，才会产生感应电流。

而磁铁在插入或抽出线圈时，才满足感应电流产生的条件，可是这时科拉顿尚未来得及跑到另一房间，所以错过了发现的机会。

3．在安装直流电动机模型的实验中，小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来如图甲所示：(1)小明闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动。

线圈原来不转的原因是_______；(2)若要电动机转速加快，小明应将滑动变阻器的滑片向_______移动；(3)接下来，小明把永磁铁换成图乙所示的电磁铁，并将电磁铁线圈的两个接线柱M、N分别与电刷A、B相连，使电磁铁线圈与电动机模型线圈并联后，合用一个电源。

当对调接在电源正、负极上的导线时，电动机线圈转动的方向会不会改变？答：_______，理由是_______；(4)完成以上实验后，小明取下图甲中的电源换上小灯泡，在模型的转轴上绕上细线，如图丙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时这模型就相当于_______机。

【答案】线圈刚好处在平衡位置左不会电流方向和磁场方向同时改变发电【解析】【分析】【详解】(1)[1]线圈不转，用手轻轻转了一下线圈，电动机模型开始正常转动，说明线圈原先刚好处在平衡位置。

(2)[2]要使电动机转速变快，就要增大电流，所以滑动变阻器电阻应变小，即滑片要向左移动。

(3)[3][4]电磁铁和线圈共用一个电源，当对调电源正负极时，电磁铁的磁场方向改变，线圈中的电流方向也发生改变，所以电动机的转向不变。

(4)[5]拉动细线，线圈转动，切割磁感线，产生感应电流，所以是发电机的模型。

4．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

（1）实验中是通过观察_____________________来比较电磁铁磁性强弱。

这种研究方法称为___________。

（2）把甲、乙两个电磁铁串联，目的是____________相同，以探究电磁铁磁性强弱与____________的关系。

（3）由现象可得结论：电流一定时，________________，电磁铁磁性越强。

（4）若要使电磁铁甲、乙吸引大头针数目变多，最简单易行的办法是_________【答案】电磁铁吸引大头针的数量转换法控制电流线圈匝数线圈匝数越多将变阻器滑片P向左移动【解析】【详解】(1)[1]磁性的强弱是无法直接观察的．题中就是利用电磁铁吸引大头针数目的不同来反映磁性强弱的不同的；[2]这是转换的方法；(2)[3]串联电流相等，所以串联的目的是控制电流相同；[4] 根据图示可知，电磁铁甲吸引的大头针数目多，说明甲的磁性强；两电磁铁串联，电流相同，甲乙线圈匝数不同，所以探究的是电磁铁磁性强弱与匝数的关系；(3)[5] 由现象可得结论：电流一定时，线圈匝数越多，磁性越强；(4)[6]磁场变强，吸引大头针的数量就多了，所以最简单的方法是向左移动滑动变阻器滑片，使电路中电流变强，磁场就变强了。

5．如图所示是课本上“通电导线在磁场中受力”的实验示意图。

小谦同学实际探究时，在下表记录了实验情况。

实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。

（2）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的物理学方法是____________（选填下列选项对应的符号）。

A．类比法 B．控制变量法 C．转换法（3）小谦想在这个实验的基础上进行改造，来探究“哪些因素影响感应电流的方向”。

为了观察到明显的实验现象，他应把图中的电源换成很灵敏的___________（选填“电流表”或者“电压表”）。

【答案】磁场方向24C电流表【解析】【详解】(1)比较实验2和3，电流方相相同，磁场方向不同，导体运动的方向不同，说明通电导线在磁场中受力方向与磁场方向有关；比较实验2、4，磁场方向相同，电流方向不同，导体运动方向不同，说明通电导线在磁场中受力方向与电流方向有关。
