第23讲 电动势 闭合电路的欧姆定律-高三物理二轮复习题
高考物理二轮必会题型：7.2《电路、闭合电路的欧姆定律》(含答案)
第2讲 电路 闭合电路的欧姆定律1．在图1所示的闭合电路中，当滑片P 向右移动时，两电表读数的变化是( )．图1A ． 变大， 变大B ． 变小， 变大C ． 变大， 变小D ． 变小， 变小解析 滑片P 向右移动，变阻器电阻变大，总电阻也变大，由闭合电路的欧姆定律可知，回路中电流减小，电流表示数减小，电源内电压减小，R 0两端电压减小，所以滑动变阻器两端电压升高，电压表示数变大，故B 项正确． 答案 B2．电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一只开关并联，然后再接到市电上(如图2所示)，下列说法正确的是( )．图2A ．开关接通时比开关断开时消耗的总电功率大B ．开关接通时，灯泡熄灭，只有电烙铁通电，可使消耗的电功率减小C ．开关断开时，灯泡发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少D ．开关断开时，灯泡发光，可供在焊接时照明使用，消耗总功率不变解析 开关接通时，灯泡被短路，灯泡熄灭，电路的总电阻变小，电路的总功率P ＝U2R 变大，电烙铁的功率变大，A 正确，B 、C 、D 错误． 答案 A3．一个微型吸尘器的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R ，将它接在电动势为E ，内阻为r 的直流电源的两极间，电动机恰好能正常工作，则( )A ．电动机消耗的总功率为UIB ．电动机消耗的热功率为U2RC ．电源的输出功率为EID ．电源的效率为1－IrE解析 本题考查了恒定电流的有关知识．电动机不是纯电阻，电动机消耗的总功率为UI ，A 选项正确；电动机消耗的热功率为I 2R ，B 选项错误；电源的输出功率为UI ，C 选项错误，电源的效率为U E ＝E －Ir E ，D 选项正确． 答案 AD4．已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大．为探测磁场的有无，利用磁敏电阻作为传感器设计了如图3所示电路，电源的电动势E 和内阻r 不变，在没有磁场时调节变阻器R 使电灯L 正常发光，若探测装置从无磁场区进入强磁场区．则( )．图3A ．电灯L 变亮B ．电灯L 变暗C ．电流表的示数减小D ．电流表的示数增大解析 探测装置进入强磁场区以后磁敏电阻阻值变大，回路总电阻变大，总电流减小，电流表示数变小，电源内电阻分压变小，路端电压变大，电灯L 亮度增加，正确选项为AC. 答案 AC5．如图4所示的电路中，电源的电动势E 和内阻r 恒定不变，滑片P 在变阻器正中位置时，电灯L 正常发光，现将滑片P 移到右端，则( )．图4A ．电压表的示数变大B ．电流表的示数变大C ．电灯L 消耗的功率变小D ．电阻R 1消耗的功率变小解析 将滑片P 移到右端，变阻器接入电路中的电阻R 变小，总电阻变小，由闭合电路欧姆定律可以判断电路中总电流变大，电流表示数变大，选项B 正确．由U ＝IR 可以判断内电压变大，则路端电压变小，电灯L 消耗的功率变小，选项C 正确．流过R 1的电流I 1＝I 总－I L 变大，电阻R 1消耗的功率变大，U R1变大，选项D 错误．电压表示数U V ＝U L －U R1变小，选项A 错误． 答案 BC6．在研究微型电动机的性能时，应用如图5所示的实验电路．当调节滑动变阻器R 使电动机停止转动时，电流表和电压表的示数分别为0.5 A 和2.0 V ．重新调节R 使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0 A 和24.0 V ．则这台电动机正常运转时输出功率为( )．图5A ．32 WB ．44 WC ．47 WD ．48 W解析 电动机不转时相当于一个发热的纯电阻，根据通过电动机的电流为0.5 A 、电压为2 V ，可算出电动机内阻为4 Ω.正常工作时，电动机消耗功率UI 等于48 W ，内阻发热消耗功率为I 2r 等于16 W ，则输出功率为UII 2r ，等于32 W. 答案 A7．用如图6所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图所示的U －I 图线，由图可知 ( )图6A ．电池电动势的测量值为1.40 VB ．电池内阻的测量值为3.50 ΩC ．外电路发生短路时的电流为0.40 AD ．电压表的示数为1.20 V 时，电流表的示数I′＝0.20 A解析：由全电路欧姆定律U ＝E －Ir 知当I ＝0时，U ＝E ，故A 正确．U －I 直线的斜率表示电源的内阻，则r ＝ΔU ΔI ＝1.40－1.000.40－0Ω＝1 Ω，B 错误．U 轴的电压刻度不是从零开始的，U －I 图线的横截距不再表示U ＝0时的短路电流，而是表示路端电压为1.00 V 时的干路电流是0.4 A ，C 错误．因为ΔUΔI ＝r ＝常数，从图中易知1.40－1.20I′＝1.40－1.000.4，所以I′＝0.20 A ，故D 正确．答案：AD8．如图7所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为m 、带正电的小球悬于电容器内部．闭合开关S ，小球静止时受到悬线的拉力为F.调节R 1、R 2，关于F 的大小判断正确的是( )．图7A．保持R1不变，缓慢增大R2时，F将变大B．保持R1不变，缓慢增大R2时，F将变小C．保持R2不变，缓慢增大R1时，F将变大D．保持R2不变，缓慢增大R1时，F将变小解析当电路接通后，对小球受力分析：小球受重力、电场力和悬线的拉力F三个力的作用，其中重力为恒力，当电路稳定后，R1中没有电流，两端等电势，因此电容器两极板电压等于R0两端电压，当R2不变，R1变化时，电容器两极板电压不变，板间电场强度不变，小球所受电场力不变，F不变，C、D两项错．若保持R1不变，缓慢增大R2，R0两端电压减小，电容器两端电压减小，内部电场减弱，小球受电场力减小，F 变小．故A项错，B项正确．答案 B9．如图8所示电路，在平行金属板M，N内部左侧中央P有一质量为m的带电粒子(重力不计)以水平速度v0射入电场并打在N板的O点．改变R1或R2的阻值，粒子仍以v0射入电场，则( )．图8A．该粒子带正电B．减少R2，粒子还能打在O点C．减少R1，粒子将打在O点左侧D．增大R1，粒子在板间运动时间不变解析由电场方向和粒子偏转方向知粒子带负电；由于R2与平行金属板相连所以此支路断路，调节R2对平行板内电场无影响，粒子仍打在O点；当减小R1时，根据串联电路电压分配原理，平行板内电场将增强，所以粒子将打在O点左侧；当增大R1时，同理得平行板内电场将减弱，所以粒子将打在O点右侧，粒子在板间运动时间变长．答案BC10．如图9所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开关S闭合且滑动变阻器的滑动触头P在a处，此时绝缘线向右偏离竖直方向，电源的内阻不能忽略，则下列判断正确的是( )图9A．小球带负电B．当滑动触头从a向b滑动时，绝缘线的偏角θ变大C．当滑动触头从a向b滑动时，电流表中有电流，方向从上向下D．当滑动触头停在b处时，电源的输出功率一定大于滑动触头在a处时电源的输出功率解析：根据电路图可知φA＞φB，A、B间电场强度方向水平向右，小球受电场力方向也向右，故小球带正电，A错误．当滑动触头从a向b滑动时，R1两端电压减小，板间场强减小，绝缘线的偏角变小，所以B错误．当极板间电压减小时，由Q＝CU可知Q减小，电容器放电，电流表中有电流，方向从上向下，所以C 正确．由于电源的内阻与外电阻的关系不确定，所以无法判断电源的输出功率变化情况，D错误．答案：C11．如图10所示电路中，电源电动势E＝12 V，内阻r＝2 Ω，R1＝4 Ω，R2＝6 Ω，R3＝3 Ω.若在C、D间连接一个电表或用电器，则有( )．图10A．若在C、D间连一个理想电压表，其读数是6 VB．若在C、D间连一个理想电压表，其读数是8 VC．若在C、D间连一个理想电流表，其读数是2 AD．若在C、D间连一个“6 V,3 W”的小灯泡，则小灯泡的实际功率是1.33 W解析若在C、D间连一个理想电压表，根据闭合电路欧姆定律，有：I1＝ER1＋R2＋r＝1 A，故理想电压表读数为U V＝I1R2＝6 V，A正确、B错误；若在C、D间连一个理想电流表，这时电阻R2与R3并联，并联电阻R23＝R2R3R2＋R3＝2 Ω，根据闭合电路欧姆定律，有I＝ER1＋R23＋r＝1.5 A，理想电流表读数为I′＝R2R2＋R3I＝1 A，C错误；因为小灯泡的电阻R A＝U20P0＝12 Ω，将小灯泡连在C、D之间，R2两端的电压U2＝ER23′R1＋R23′＋r＝5 V，流过小灯泡的电流大小为I3＝U2R A＋R3＝13A，小灯泡的实际功率为P′＝I23R A＝⎝⎛⎭⎪⎫132×12＝1.33(W)，D正确．答案AD12．如图11所示电路可用来测量电阻的阻值．其中E为电源，R为已知电阻，R x为待测电阻，可视为理想电压表，S0为单刀单掷开关，S1、S2为单刀双掷开关．图11(1)当S 0闭合时，若S 1、S 2均向左闭合，电压表读数为U 1；若S 1、S 2均向右闭合，电压表读数为U 2.由此可求出R x ＝________.(2)若电源电动势E ＝1.5 V ，内阻可忽略；电压表量程为1 V ，R ＝100 Ω.此电路可测量的R x 的最大值为________ Ω.解析 (1)由R x ＝U 1I x ，而I x ＝U 2R ，故R x ＝U 1U 2R.(2)当R x 两端电压达到1 V 时，由E ＝1.5 V ，可得此时R 两端的电压U 1＝1.5 V －1 V ＝0.5 V. 此时电路中电流I ＝0.5100A则R xmax ＝10.5100 Ω＝1000.5 Ω＝200 Ω.答案 (1)R U 1U 2(2)200。
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。
求： （1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W 【解析】 【分析】 【详解】(1) 电动机未启动时12V U E Ir =-=120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
2．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgE I R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L=由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L+= （3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L=+=常数 所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．3．如图所示，质量m=1 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1 m 的光滑绝缘框架上。
高中物理高考物理闭合电路的欧姆定律解题技巧及练习题
高中物理高考物理闭合电路的欧姆定律解题技巧及练习题一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。
闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。
求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。
【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m ＝1×10－14kg ，电荷量q ＝－1×10－14C 的微粒恰好静止不动．取g ＝10 m /s 2，在整个运动过程中金属棒与导轨接触良好．且速度保持恒定．试求：(1)匀强磁场的方向和MN 两点间的电势差 (2)ab 两端的路端电压； (3)金属棒ab 运动的速度．【答案】(1) 竖直向下；0.1 V (2)0.4 V . (3) 1 m /s . 【解析】 【详解】（1）负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下． 微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又MNU E d＝所以U MN ＝mgdq＝0.1 V（2）由欧姆定律得通过R 3的电流为I ＝3MNU R ＝0.05 A则ab 棒两端的电压为U ab ＝U MN ＋I ×0.5R 1＝0.4 V . （3）由法拉第电磁感应定律得感应电动势E ＝BLv 由闭合电路欧姆定律得E ＝U ab ＋Ir ＝0.5 V 联立解得v ＝1 m /s .3．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。

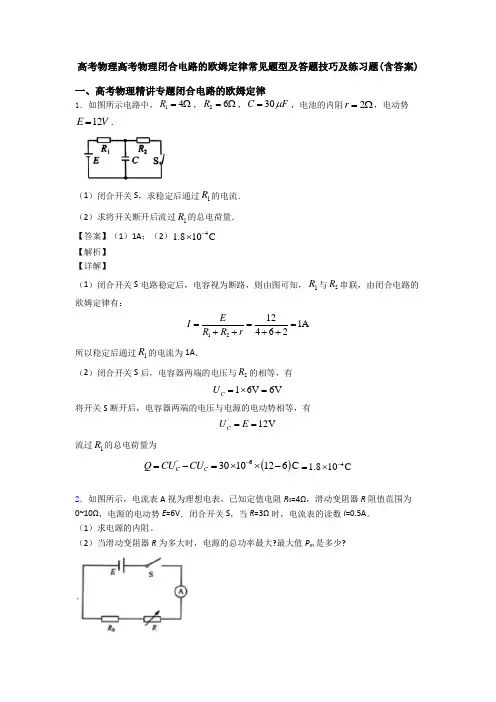

高考物理高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)
高考物理高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，14R =Ω，26R =Ω，30C F μ=，电池的内阻2r =Ω，电动势12E V =．（1）闭合开关S ，求稳定后通过1R 的电流． （2）求将开关断开后流过1R 的总电荷量． 【答案】（1）1A ；（2）41.810C -⨯ 【解析】 【详解】（1）闭合开关S 电路稳定后，电容视为断路，则由图可知，1R 与2R 串联，由闭合电路的欧姆定律有：12121A 462E I R R r ===++++所以稳定后通过1R 的电流为1A ．（2）闭合开关S 后，电容器两端的电压与2R 的相等，有16V 6V C U =⨯=将开关S 断开后，电容器两端的电压与电源的电动势相等，有'12V C U E ==流过1R 的总电荷量为()'63010126C C C Q CU CU -=-=⨯⨯-41.810C -=⨯2．如图所示，电流表A 视为理想电表，已知定值电阻R 0=4Ω，滑动变阻器R 阻值范围为0~10Ω，电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A 。
（1）求电源的内阻。
（2）当滑动变阻器R 为多大时，电源的总功率最大?最大值P m 是多少?【答案】（1）5Ω；（2）当滑动变阻器R 为0时，电源的总功率最大，最大值P m 是4W 。
【解析】 【分析】 【详解】（1）电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A ，根据闭合电路欧姆定律可知：0EIR R r=++得：r =5Ω（2）电源的总功率P=IE得：20E P R R r=++当R =0Ω，P 最大，最大值为m P ，则有：4m P =W3．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgEI R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L +=（3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L ∆=+【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．4．某实验小组设计了如图所示的欧姆表电路，通过调控电键S 和调节电阻箱2R ，可使欧姆表具有“1⨯”和“10⨯”两种倍率。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。
闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。
求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。
【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】 【详解】当开关接a 时，电路中的电流为I 1=11P U =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6V r =2Ω.3．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgE I R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L+= （3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．4．在如图所示的电路中，电源电动势E =3.0 V ，内电阻r =1.0 Ω；电阻R 1=10 Ω，R 2=10 Ω，R 3=35 Ω；电容器的电容C=1000 μF ，电容器原来不带电。
高考物理二轮复习 专项训练 物理闭合电路的欧姆定律含解析
高考物理二轮复习 专项训练 物理闭合电路的欧姆定律含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。
【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】 【分析】 【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。
随着冬季气候的变化，12月6号起，阳泉开始实行机动车单双号限行。
我市的公交和出租车，已基本实现全电动覆盖。
既节约了能源，又保护了环境。
电机驱动的原理，可以定性简化成如图所示的电路。
在水平地面上有5B =T 的垂直于平面向里的磁场，电阻为1Ω的导体棒ab 垂直放在宽度为0.2m 的导体框上。
电源E 是用很多工作电压为4V 的18650锂电池串联而成的，不计电源内阻及导体框电阻。
接通电源后ab 恰可做匀速直线运动，若ab 需要克服400N 的阻力做匀速运动，问：（1）按如图所示电路，ab 会向左还是向右匀速运动？ （2）电源E 相当于要用多少节锂电池串联？【答案】（1）向右；（2）100节 【解析】 【分析】 【详解】(1)电流方向由a 到b ，由左手定则可知导体棒ab 受到向右的安培力，所以其向右匀速运动。
(2)ab 做匀速运动，安培力与阻力相等，即400N BIL F ==阻解得400I =A则400V U IR ==电源E 相当于要用锂电池串联节数4001004U n E ===节3．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
高考物理高考物理闭合电路的欧姆定律及其解题技巧及练习题(含答案)
高考物理高考物理闭合电路的欧姆定律及其解题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率．【答案】（1）120V （2）20A （3）1700W【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R == 电源电动势0()120E I R r V =+=；（2）S 1、S 2都闭合时电炉中电流为25B P I A R == 电源路端电压为95R U I R V ==流过电源的电流为25E U I A r-== 流过电槽的电流为20A B I I I A =-=；（3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．如图所示电路中，14R =Ω，26R =Ω，30C F μ=，电池的内阻2r =Ω，电动势12E V =．（1）闭合开关S ，求稳定后通过1R 的电流．（2）求将开关断开后流过1R 的总电荷量．【答案】（1）1A ；（2）41.810C -⨯【解析】【详解】（1）闭合开关S 电路稳定后，电容视为断路，则由图可知，1R 与2R 串联，由闭合电路的欧姆定律有：12121A 462E I R R r ===++++ 所以稳定后通过1R 的电流为1A ．（2）闭合开关S 后，电容器两端的电压与2R 的相等，有16V 6V C U =⨯=将开关S 断开后，电容器两端的电压与电源的电动势相等，有'12V C U E ==流过1R 的总电荷量为()'63010126C C C Q CU CU -=-=⨯⨯-41.810C -=⨯3．如图所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r ，P 1和P 2分别表示电阻r ，R 1，R 2上所消耗的功率，当R 1=R 2= r 时，求：(1)I r ∶I 1∶I 2等于多少(2)P r ∶P 1∶P 2等于多少【答案】(1)2：1：1；(2)4：1：1。
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。
若不计电源内阻，求： (1)电源的电动势大小；(2)小球第一次与极板碰撞前瞬间的速度大小。
【答案】(1)2mgdE q=(2)03gd v =【解析】 【详解】(1)电键S 闭合时，R 1、R 3并联与R 4串联，(R 2中没有电流通过)U C ＝U 4＝12E 对带电小球有：2C qU qEmg d d== 得：2mgdE q=(2)电键S 断开后，R 1、R 4串联，则233CE mgd U q==' 小球向下运动与下极板相碰前瞬间，由动能定理得21222C U d mg q mv ⋅-⋅=' 解得：03gdv =2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。
求： （1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W 【解析】 【分析】 【详解】(1) 电动机未启动时12V U E Ir =-= 120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)精选全文
可编辑修改精选全文完整版高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压．【答案】1A； 1.38V【解析】【分析】【详解】闭合开关S后，由闭合电路欧姆定律得：电路中的电流I为：I==A=1A路端电压为：U=IR=1×1.38=1.38（V）2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A；电动机启动的瞬间，电流表示数达到70A。
求：（1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时=-=U E Ir12V120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
3．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。
（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】 【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V4．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。
高考物理闭合电路的欧姆定律及其解题技巧及练习题(含答案)含解析
高考物理闭合电路的欧姆定律及其解题技巧及练习题 (含答案)含解析 —、咼考物理精讲专题闭合电路的欧姆定律1.如图所示，R I =R 2=2.5傢滑动变阻器 R 的最大阻值为10 Q,电压表为理想电表。
闭合电 键S,移动滑动变阻器的滑片 P ,当滑片P 分别滑到变阻器的两端 a 和b 时，电源输出功 率均为4.5W 。
求(1) 当P滑到a 端时, R R 2电源输出功率:E 、2()R 外1 R 外 1 r 当P 滑到b 端时,⑵当P 滑到b 端时,0.6A电压表示数:2.如图所示的电路中，电源电动势E = 12 V ,内阻r = 0.5第电动机的电阻 R o = 1.0 Q 电阻R 1 = 2.0 Q 电动机正常工作时，电压表的示数 U 1= 4.0 V ,求：电源输出功率:得:R 外 2R 1R 12.57.5 E12VE Ir 7.5V(1)电源电动势; 【详解】(1) 流过电动机的电流；(2) 电动机输出的机械功率;(3) 电源的工作效率。
【答案】(1) 2A ;( 2) 14W ; ( 3) 91.7%【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为U 1I =- = 2ARU = E — Ir — U i =(12 — 2 X 05 4.0) V = 7 VP 电=Ul = 7X 2 W= 14 WP 热=I 2R o = 22X 1 W= 4 WP 机=P 电一 P 热=10 WP 释=El = 12X 2 W= 24 WP 有= Ul I 2R 1 22W=91.7%3.爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。
随着冬季气候的变 化，12月6号起，阳泉开始实行机动车单双号限行。
我市的公交和出租车，已基本实现全 电动覆盖。
既节约了能源，又保护了环境。
电机驱动的原理，可以定性简化成如图所示的 电路。
在水平地面上有 B 5T 的垂直于平面向里的磁场，电阻为1 Q 的导体棒ab 垂直放在宽度为0.2m 的导体框上。
高中物理闭合电路的欧姆定律及其解题技巧及练习题(含答案)
高中物理闭合电路的欧姆定律及其解题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。
电动机正常工作时，电压表的示数U 1＝4.0 V ，求： (1)流过电动机的电流； (2)电动机输出的机械功率； (3)电源的工作效率。
【答案】（1）2A ；（2）14W ；（3）91.7% 【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为I ＝11U R ＝ 2A (2)电动机两端的电压为U ＝E －Ir －U 1=(12－2×0.5－4.0) V ＝7 V电动机消耗的电功率为P 电＝UI ＝7×2 W ＝14 W电动机的热功率为P 热＝I 2R 0＝22×1 W ＝4 W电动机输出的机械功率P 机＝P 电－P 热＝10 W(3)电源释放的电功率为P 释＝EI ＝12×2 W ＝24 W有用功率P 有＝2122W UI I R +=电源的工作效率=91.7%P P η=有释2．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。
（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】 【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V3．如图所示，质量m=1 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1 m 的光滑绝缘框架上。
高中物理闭合电路的欧姆定律专题训练答案
高中物理闭合电路的欧姆定律专题训练答案一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r，P1和P2分别表示电阻r,R1,R2上所消耗的功率，当R=R=r时，求：(1)I r:I1:I2等于多少解析】详解】(1)设干路电流为/,流过R1和R2的电流分别为I1和/2。
由题，R1和R2并联，电压相等，电阻也相等，则电流相等，故/1=/2=21即/r:/1:/2=2：1：1⑵根据公式P=/2R，三个电阻相等，功率之比等于电流平方之比，即P r：P1：P2=4：1：1r122.如图所示，质量m=1kg的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1m的光滑绝缘框架上。
匀强磁场方向垂直于框架平面向下(磁场仅存在于绝缘框架内)。
右侧回路中，电源的电动势E=8V,内阻r=1Q。
电动机M的额定功率为8W,额定电压为4V，线圈内阻R 为0.20，此时电动机正常工作(已知sin37°=0.6,cos37°=0.8,重力加速度g取10m/s2)。
试求：⑴通过电动机的电流/M以及电动机的输出的功率P出；⑵通过电源的电流/总以及导体棒的电流I；总⑶磁感应强度B的大小。
M【答案】(1)7.2W；(2)4A；2A；(3)3T。
【解析】【详解】(1)电动机的正常工作时，有所以故电动机的输出功率为(2)对闭合电路有所以故流过导体棒的电流为P二P-12R二7.2W 出M二I二I—I二2A总MF=mg sin37°=6N 安F=BIL安FB=亠=3TIL3.如图所示，E=IOV,r=1Q,R]=R3=5Q,R2=4Q,C=100卩F，当断开时，电容器中带电粒子恰好处于静止状态；求：(1)S闭合后，带电粒子加速度的大小和方向；⑵S闭合后流过R3的总电荷量.【答案】⑴g,方向竖直向上⑵4x10-4C【解析】【详解】(1)开始带电粒子恰好处于静止状态，必有qE=mg且qE竖直向上.S闭合后，qE=mg的平衡关系被打破.S断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d,有RU=-2E=4VC R+-+r，21qUC=mgdS闭合后，RU'=E二8Vc-+r2设带电粒子加速度为a,则qU'j-mg=ma,d解得a=g,方向竖直向上.(2)S闭合后，流过R3的总电荷量等于电容器上电荷的增加量，所以\Q=C(U C，-U C)=4x10-4C4.如图所示，电源电动势E二27V,内阻r二2Q,固定电阻R2二4Q,R】为光敏电阻.C为平行板电容器,其电容C二3pF,虚线到两极板距离相等，极板长L二0.2m,间距d二1.0x10—2m.P为一圆盘,由形状相同透光率不同的二个扇形a、b构成,它可绕AA'轴转动.当细光束通过扇形a、b照射光敏电阻R］时，R］的阻值分别为12Q、3Q.有带电量为q二-1.0x10—4C微粒沿图中虚线以速度v°=10m/s连续射入C的电场中.假设照在R】上的光强发生变化时R］阻值立即有相应的改变.重力加速度为g二10m/s2.⑴求细光束通过a照射到％上时,电容器所带的电量；(2)细光束通过a照射到R］上时,带电微粒刚好沿虚线匀速运动,求细光束通过b照射到R］上时带电微粒能否从C的电场中射出.【答案】(1)Q二1.8X10-11C(2)带电粒子能从C的电场中射出【解析】【分析】由闭合电路欧姆定律求出电路中电流，再由欧姆定律求出电容器的电压，即可由Q=CU求其电量；细光束通过a照射到R］上时，带电微粒刚好沿虚线匀速运动，电场力与重力二力平衡.细光束通过b照射到％上时，根据牛顿第二定律求粒子的加速度，由类平抛运动分位移规律分析微粒能否从C的电场中射出.【详解】27(1)由闭合电路欧姆定律，得1———1.5A-+-+r12+4+212又电容器板间电压U=U2=/-得U C=6Vc22C设电容器的电量为Q,则Q=CU C解得Q=1.8X10-11C(2)细光束通过a照射时，带电微粒刚好沿虚线匀速运动，则有mg二解得m=0.6x10-2kg细光束通过b照射时，同理可得U C f=12VU，由牛顿第二定律，得q~C-mg=ma解得a=10m/s21+l微粒做类平抛运动，得y=at2,t=-解得y=0.2x10-2m<£,所以带电粒子能从C的电场中射出.【点睛】本题考查了带电粒子在匀强电场中的运动，解题的关键是明确带电粒子的受力情况，判断其运动情况，对于类平抛运动，要掌握分运动的规律并能熟练运用．5.如图所示，为某直流电机工作电路图(a)及电源的U-I图象(b)。
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W 【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。
若不计电源内阻，求： (1)电源的电动势大小；(2)小球第一次与极板碰撞前瞬间的速度大小。
【答案】(1)2mgdE q=(2)03gd v = 【解析】 【详解】(1)电键S 闭合时，R 1、R 3并联与R 4串联，(R 2中没有电流通过)U C ＝U 4＝12E 对带电小球有：2C qU qEmg d d== 得：2mgdE q=(2)电键S 断开后，R 1、R 4串联，则233CE mgd U q==' 小球向下运动与下极板相碰前瞬间，由动能定理得21222C U d mg q mv ⋅-⋅=' 解得：03gdv =3．如图所示电路中，14R =Ω，26R =Ω，30C F μ=，电池的内阻2r =Ω，电动势12E V =．（1）闭合开关S ，求稳定后通过1R 的电流． （2）求将开关断开后流过1R 的总电荷量． 【答案】（1）1A ；（2）41.810C -⨯ 【解析】 【详解】（1）闭合开关S 电路稳定后，电容视为断路，则由图可知，1R 与2R 串联，由闭合电路的欧姆定律有：12121A 462E I R R r ===++++所以稳定后通过1R 的电流为1A ．（2）闭合开关S 后，电容器两端的电压与2R 的相等，有16V 6V C U =⨯=将开关S 断开后，电容器两端的电压与电源的电动势相等，有'12V C U E ==流过1R 的总电荷量为()'63010126C C C Q CU CU -=-=⨯⨯-41.810C -=⨯4．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm 。
高中物理高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)
高中物理高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m ＝1×10－14kg ，电荷量q ＝－1×10－14C 的微粒恰好静止不动．取g ＝10 m /s 2，在整个运动过程中金属棒与导轨接触良好．且速度保持恒定．试求：(1)匀强磁场的方向和MN 两点间的电势差 (2)ab 两端的路端电压； (3)金属棒ab 运动的速度．【答案】(1) 竖直向下；0.1 V (2)0.4 V . (3) 1 m /s . 【解析】 【详解】（1）负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下． 微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又MNU E d＝所以U MN ＝mgdq＝0.1 V（2）由欧姆定律得通过R 3的电流为I ＝3MNU R ＝0.05 A则ab 棒两端的电压为U ab ＝U MN ＋I ×0.5R 1＝0.4 V . （3）由法拉第电磁感应定律得感应电动势E ＝BLv 由闭合电路欧姆定律得E ＝U ab ＋Ir ＝0.5 V 联立解得v ＝1 m /s .2．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小；()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s 【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===3．电源的电动势为4.8V 、外电阻为4.0Ω时，路端电压为4.0V 。
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。
若不计电源内阻，求：(1)电源的电动势大小；(2)小球第一次与极板碰撞前瞬间的速度大小。
【答案】(1)2mgd E q =(2)03gd v =【解析】【详解】 (1)电键S 闭合时，R 1、R 3并联与R 4串联，(R 2中没有电流通过)U C ＝U 4＝12E 对带电小球有： 2C qU qE mg d d == 得：2mgd E q= (2)电键S 断开后，R 1、R 4串联，则 233CE mgd U q ==' 小球向下运动与下极板相碰前瞬间，由动能定理得21222C U d mg q mv ⋅-⋅=' 解得：03gd v =2．如图所示，电路中电源内阻不计，水平放置的平行金属板A 、B 间的距离为d ，金属板长为L ，在两金属板左端正中间位置M ，有一个小液滴以初速度v 0水平向右射入两板间，已知小液滴的质量为m ，带负电，电荷量为q ．要使液滴从B 板右侧边缘射出电场，电动势E 是多大？(重力加速度用g 表示)【答案】220222md v mgd E qL q =+ 【解析】【详解】由闭合电路欧姆定律得2E E I R R R==+ 两金属板间电压为U BA ＝IR ＝2E 由牛顿第二定律得q BA U d－mg ＝ma 液滴在电场中做类平抛运动，有L ＝v 0t 21 22dat = 联立解得220222md v mgd E qL q=+ 【点睛】题是电路与电场两部分知识的综合，关键是确定电容器的电压与电动势的关系，掌握处理类平抛运动的分析方法与处理规律．3．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm 。
高中物理高考物理闭合电路的欧姆定律的技巧及练习题及练习题(含答案)
高中物理高考物理闭合电路的欧姆定律的技巧及练习题及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W 【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。
若不计电源内阻，求： (1)电源的电动势大小；(2)小球第一次与极板碰撞前瞬间的速度大小。
【答案】(1)2mgdE q=(2)03gd v = 【解析】 【详解】(1)电键S 闭合时，R 1、R 3并联与R 4串联，(R 2中没有电流通过)U C ＝U 4＝12E 对带电小球有：2C qU qEmg d d== 得：2mgdE q=(2)电键S 断开后，R 1、R 4串联，则233CE mgd U q==' 小球向下运动与下极板相碰前瞬间，由动能定理得21222C U d mg q mv ⋅-⋅=' 解得：03gdv =3．如图所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r ，P 1和P 2分别表示电阻r ，R 1，R 2上所消耗的功率，当R 1=R 2= r 时，求： (1)I r ∶I 1∶I 2等于多少 (2)P r ∶P 1∶P 2等于多少【答案】(1)2：1：1；(2)4：1：1。
高考物理高考物理闭合电路的欧姆定律解题技巧及经典题型及练习题(含答案)
【分析】
【详解】
闭合开关S后，由闭合电路欧姆定律得：
电路中的电流I为：I= = A=1A
路端电压为：U=IR=1×1.38=1.38（V）
4．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V，电源与电流表的内阻之和为0.05Ω。车灯接通电动机未起动时，电流表示数为10A；电动机启动的瞬间，电流表示数达到70A。求：
（1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。（忽略电动机启动瞬间灯泡的电阻变化）
【答案】（1）120W；（2）67.5W
【解析】
【分析】
【详解】
(1)电动机未启动时
（2）电动机启动瞬间车灯两端电压
车灯的电阻
电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
V
电源的总功率为
P=I1E=7.2W
或 =7.2W
10．在如图（a）所示的电路中，R1为定值电阻，R2为滑动变阻器，闭合开关S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图所示，则：
（1）V1表示数随电流变化的图像是甲乙两条图线中的哪条？并求出定值电阻R1的阻值；
（1）电源的电动势
（2）当开关S1闭合而S2断开时，电压表的示数
【答案】(1)E=20V(2)16V
【解析】
【详解】
(1)电阻R2中的电流
外电阻
根据闭合电路欧姆定律
得
E=I（R+r）
高考物理闭合电路的欧姆定律试题(有答案和解析)
高考物理闭合电路的欧姆定律试题(有答案和解析)一、高考物理精讲专题闭合电路的欧姆定律1．电源的电动势为4.8V 、外电阻为4.0Ω时，路端电压为4.0V 。
如果在外电路并联一个6.0Ω的电阻，路端电压是多大？ 【答案】3.6V 【解析】 【详解】由题意可知当外电阻为4.0Ω时，根据欧姆定律可知电流4A 1.0A 4U I R ===外由闭合电路欧姆定律()E I R r =+代入数据解得r =0.8Ω当外电路并联一个6.0Ω的电阻时462.446R ⨯==Ω+并 电路中的总电流4.8A=1.5A 2.40.8E I R r '==++并 所以路端电压1.52.4V3.6V U I R '==⨯'=并2．在如图所示的电路中，电源电动势E =3.0 V ，内电阻r =1.0 Ω；电阻R 1=10 Ω，R 2=10 Ω，R 3=35 Ω；电容器的电容C=1000 μF ，电容器原来不带电。
求接通电键S 后流过R 4的总电荷量（保留两位有效数字）。
【答案】2.0×10-3C【解析】 【详解】接通电键S 前，R 2与R 3串联后与R 1并联，所以闭合电路的总电阻：123123()R R R R r R R R +=+++由闭合电路欧姆定律得，通过电源的电流：E IR=电源的两端电压：U E Ir =－则R 3两端的电压：3323R U U R R =+ 接通电键S 后通过R 4的总电荷量就是电容器的电荷量。
根据Q CU =可得：3Q CU =代入数据解得：-32.010C Q =⨯3．如图所示电路中，电阻R 1=R 2=R 3=10Ω，电源内阻r =5Ω，电压表可视为理想电表。
当开关S 1和S 2均闭合时，电压表的示数为10V 。
求： （1）电源的电动势（2）当开关S 1闭合而S 2断开时，电压表的示数【答案】(1)E =20V(2)16V 【解析】 【详解】(1)电阻R 2中的电流221A U I R == 外电阻1321315R R R R R R =+=Ω+根据闭合电路欧姆定律EI R r=+ 得E =I （R +r ）代入数据解得：E =1×（15+5）V=20V(2)当开关S 1闭合而S 2断开时；由闭合电路欧姆定律可知：1212R R U E R R R+=++解得：16V U =4．如图所示的电路中，当S 闭合时，电压表和电流表(均为理想电表)的示数各为1.6V 和0.4A ．当S 断开时，它们的示数各改变0.1V 和0.1A ，求电源的电动势和内电阻．【答案】E ＝2 V ，r ＝1 Ω 【解析】试题分析：当S 闭合时，R 1、R 2并联接入电路，由闭合电路欧姆定律得： U 1＝E －I 1r 即E ＝1．6＋0．4r ，①当S 断开时，只有R 1接入电路，由闭合电路欧姆定律得： U 2＝E －I 2r ，即E ＝（1．6＋0．1）＋（0．4－0．1）r ，② 由①②得：E ＝2 V，r ＝1 Ω． 考点：闭合电路欧姆定律【名师点睛】求解电源的电动势和内阻，常常根据两种情况由闭合电路欧姆定律列方程组求解，所以要牢记闭合电路欧姆定律的不同表达形式．5．如图所示，为某直流电机工作电路图(a)及电源的U -I 图象(b)。
高考物理二轮复习 专项训练 物理闭合电路的欧姆定律含解析
高考物理二轮复习 专项训练 物理闭合电路的欧姆定律含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。
闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。
求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。
【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．利用电动机通过如图所示的电路提升重物，已知电源电动势6E V =，电源内阻1r =Ω，电阻3R =Ω，重物质量0.10m kg =，当将重物固定时，理想电压表的示数为5V ，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5V ，(不计摩擦，g 取210/).m s 求：()1串联入电路的电动机内阻为多大？ ()2重物匀速上升时的速度大小．()3匀速提升重物3m 需要消耗电源多少能量？【答案】（1）2Ω；（2）1.5/m s （3）6J 【解析】 【分析】根据闭合电路欧姆定律求出电路中的电流和电动机输入电压.电动机消耗的电功率等于输出的机械功率和发热功率之和，根据能量转化和守恒定律列方程求解重物匀速上升时的速度大小，根据W EIt =求解匀速提升重物3m 需要消耗电源的能量． 【详解】()1由题，电源电动势6E V =，电源内阻1r =Ω，当将重物固定时，电压表的示数为5V ，则根据闭合电路欧姆定律得 电路中电流为6511E U I A r --=== 电动机的电阻51321M U IR R I --⨯==Ω=Ω ()2当重物匀速上升时，电压表的示数为 5.5U V =，电路中电流为''0.5E U I A r-==电动机两端的电压为()()'60.5314M U E I R r V V =-+=-⨯+= 故电动机的输入功率'40.52M P U I W ==⨯= 根据能量转化和守恒定律得2''M U I mgv I R =+代入解得， 1.5/v m s =()3匀速提升重物3m 所需要的时间321.5h t s v ===， 则消耗的电能'60.526W EI t J ==⨯⨯=【点睛】本题是欧姆定律与能量转化与守恒定律的综合应用.对于电动机电路，不转动时，是纯电阻电路，欧姆定律成立；当电动机正常工作时，其电路是非纯电阻电路，欧姆定律不成立．3．在如图所示的电路中，电源电动势E =3.0 V ，内电阻r =1.0 Ω；电阻R 1=10 Ω，R 2=10 Ω，R 3=35 Ω；电容器的电容C=1000 μF ，电容器原来不带电。
高中物理高考物理闭合电路的欧姆定律解题技巧及经典题型及练习题(含答案)
高中物理高考物理闭合电路的欧姆定律解题技巧及经典题型及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。
【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】 【分析】 【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．利用电动机通过如图所示的电路提升重物，已知电源电动势6E V =，电源内阻1r =Ω，电阻3R =Ω，重物质量0.10m kg =，当将重物固定时，理想电压表的示数为5V ，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5V ，(不计摩擦，g 取210/).m s 求：()1串联入电路的电动机内阻为多大？()2重物匀速上升时的速度大小．()3匀速提升重物3m 需要消耗电源多少能量？【答案】（1）2Ω；（2）1.5/m s （3）6J 【解析】 【分析】根据闭合电路欧姆定律求出电路中的电流和电动机输入电压.电动机消耗的电功率等于输出的机械功率和发热功率之和，根据能量转化和守恒定律列方程求解重物匀速上升时的速度大小，根据W EIt =求解匀速提升重物3m 需要消耗电源的能量． 【详解】()1由题，电源电动势6E V =，电源内阻1r =Ω，当将重物固定时，电压表的示数为5V ，则根据闭合电路欧姆定律得 电路中电流为6511E U I A r --=== 电动机的电阻51321M U IR R I --⨯==Ω=Ω ()2当重物匀速上升时，电压表的示数为 5.5U V =，电路中电流为''0.5E U I A r-==电动机两端的电压为()()'60.5314M U E I R r V V =-+=-⨯+= 故电动机的输入功率'40.52M P U I W ==⨯= 根据能量转化和守恒定律得2''M U I mgv I R =+代入解得， 1.5/v m s =()3匀速提升重物3m 所需要的时间321.5h t s v===， 则消耗的电能'60.526W EI t J ==⨯⨯=【点睛】本题是欧姆定律与能量转化与守恒定律的综合应用.对于电动机电路，不转动时，是纯电阻电路，欧姆定律成立；当电动机正常工作时，其电路是非纯电阻电路，欧姆定律不成立．3．在如图所示电路中，电源电动势为12V ，电源内阻为1.0Ω，电路中电阻0R 为1.5Ω，小型直流电动机M 的内阻为0.5Ω．闭合开关S 后，电动机转动，电流表的示数为2.0A ．求：（1）电动机两端的电压；（2）电源输出的电功率． 【答案】（1）7.0V （2）20W 【解析】试题分析：（1）电动机两端的电压等于电源电动势减去内阻电压与电阻0R 电压之和，（2）电源输出的电功率等于电源的总功率减去热功率. （1）电路中电流表的示数为2.0A ，所以电动机的电压为()012212 1.57R U E U U V V =--=-⨯-⨯=内（2）电源的输出的功率为：()221222120P EI I r W W =-=⨯-⨯=总4．如图所示，电源的电动势为10 V ，内阻为1 Ω，R 1=3 Ω，R 2=6 Ω，C =30 μF 求：（1）闭合电键S ，稳定后通过电阻R 2的电流．（2）再将电键S 断开，再次稳定后通过电阻R 1的电荷量． 【答案】（1）1 A （2）1.2×10﹣4C 【解析】 【详解】（1）闭合开关S ，稳定后电容器相当于开关断开，根据全电路欧姆定律得： 12101361E I A A R R r ===++++（2）闭合开关S 时，电容器两端的电压即R 2两端的电压，为：U 2=IR 2=1×6V=6V 开关S 断开后，电容器两端的电压等于电源的电动势，为E=10V ，则通过R 1的电荷量为： Q=C （E-U 2）=3×10-5×（10-6）C=1.2×10-4C5．如图所示，某一新型发电装置的发电管是横截面为矩形的水平管道，管道宽为d ，管道高度为h ，上、下两面是绝缘板，前后两侧M N 、是电阻可忽略的导体板，两导体板与开关S 和定值电阻R 相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第23讲电动势闭合电路的欧姆定律时间:40分钟1.用电动势为E、内阻为r的电源对外电路供电,则()A.外电路断开时,路端电压为零B.电源短路时,路端电压为最大值C.路端电压增大时,流过电源的电流一定减小D.路端电压增大时,电源的输出功率一定增大2.(多选)图K23-1为某种电子秤工作原理的示意图,被称物体的质量可按照一定的换算关系通过电流表的示数获得.秤盘中放入物体后,连杆P将从a点向下滑动,最终停在a、b间的某一位置.关于该电子秤,下列说法正确的是()图K23-1A.物体质量越小,电流表的示数越大B.物体质量越大,电流表的示数越大C.物体质量越大,电路中的总电阻越大D.物体质量越小,电路中的总电阻越大3.(多选)一直流电路如图K23-2所示,闭合开关后,在滑动变阻器的滑片P向右移动时,电源的()图K23-2A.总功率一定减小B.效率一定增大C.内部损耗功率一定减小D.输出功率一定先增大后减小4.(多选)四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程,电压表V1的量程大于V2的量程,改装好后把它们按图K23-3所示接入电路,则()图K23-3A.电流表A1的读数大于电流表A2的读数B.电流表A1指针的偏转角小于电流表A2指针的偏转角C.电压表V1的读数小于电压表V2的读数D.电压表V1指针的偏转角等于电压表V2指针的偏转角5.(多选)如图K23-4所示,电源电动势为E,内阻为r,闭合开关S,当滑动变阻器R的滑片缓慢地从最左端向右移动一段距离的过程中,电压表示数的变化量为ΔU,电流表示数的变化量为ΔI,电流表的示数为I,电容器带的电荷量为Q.在这个过程中,如图K23-5所示的图像中正确的是()图K23-4图K23-56.(多选)某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在同一坐标系内,如图K23-6所示.根据图线可知,下列叙述正确的是()图K23-6A.反映P r变化的图线是cB.电源的电动势为8 VC.电源的内阻为2 ΩD.当电流为0.5 A时,外电路的电阻为6 Ω7.如图K23-7所示的电路中,R1是光敏电阻,其阻值随光照强度的增强而减小,R2、R3、R4是定值电阻.当开关S闭合且没有光照射时,电容器C不带电.当用强光照射R1且电路稳定时,与无光照射时比较,下列说法中正确的是()图K23-7A.电容器C的下极板带负电B.R2两端的电压变小C.R4两端的电压变小D.电源提供的总功率变小8.(多选)如图K23-8所示的电路中,电源的电动势E和内阻r一定,A、B为平行板电容器的两块正对金属板,R1为光敏电阻,电阻随光强的增大而减小.当R2的滑片P在a端时,闭合开关S,此时电流表A和电压表V的示数分别为I和U.以下说法正确的是()图K23-8A.若仅将R2的滑片P向b端移动,则I不变,U增大B.若仅增大A、B两板间距离,则电容器所带电荷量减少C.若仅用更强的光照射R1,则I增大,U增大,电容器所带电荷量增加D.若仅用更强的光照射R1,则U变化量的绝对值与I变化量的绝对值的比值不变9.(多选)如图K23-9所示,电源电动势E=3 V,小灯泡L标有“2 V,0.4 W”.当开关S接1,变阻器调到R=4 Ω时,小灯泡L正常发光;现将开关S接2,小灯泡L正常发光,电动机M正常工作,则()图K23-9A.电源的内阻为1 ΩB.电动机的内阻为4 ΩC.电动机正常工作时的电压为1 VD.电源的效率约为93.3%10.两位同学在实验室利用如图K23-10甲所示的电路测定值电阻R0、电源的电动势E 和内阻r.调节滑动变阻器的滑片P向某一方向移动时,一个同学记录了电流表A和电压表V1的测量数据,另一同学记录的是电流表A和电压表V2的测量数据.根据数据描绘了如图乙所示的两条U-I直线,则图像中两直线的交点对应的情况是()图K23-10A.滑动变阻器的滑片P滑到了最右端B.电源的输出功率最大C.定值电阻R0上消耗的功率为1.0 WD.电源的效率达到最大值11.(多选)在如图K23-11所示电路中,电源电动势E=12 V,内阻r=4 Ω,R1=R2=2 Ω,灯泡的电阻恒为R L=3 Ω,滑动变阻器的总阻值R=8 Ω.当滑片P位于滑动变阻器正中间、开关S处于闭合状态时,电容器内有一带电微粒恰好处于静止状态,灯泡L正常发光.当滑片P向N端移动后,下列说法正确的是 ()图K23-11A.微粒向上运动B.电流表的示数变小C.灯泡L变暗D.电源的输出功率变大12.如图K23-12所示,电源电动势E=12 V,内阻r=3 Ω,R0=1 Ω,直流电动机的内阻R M=1 Ω.闭合开关S,调节滑动变阻器R1时,可使图甲中电源的输出功率最大;调节R2时,可使图乙中电源的输出功率最大,且此时电动机刚好正常工作(额定输出功率为P0=2 W),则R1和R2连入电路中的阻值分别为()图K23-12A.2 Ω和2 ΩB.2 Ω和1.5 ΩC.1.5 Ω和1.5 ΩD.1.5 Ω和2 Ω1.C[解析] 外电路断开时,路端电压等于电源电动势的大小,选项A错误;电源短路时,路端电压为零,选项B错误;由E=U+Ir可知,路端电压增大时,流过电源的电流一定减小,选项C正确;路端电压增大时,输出电流减小,电源的输出功率P=UI不一定增大,选项D错误.2.BD[解析] 物体质量越小,则连杆P的位置越接近a端,滑动变阻器接入电路的电阻越大,则电路中总电阻越大,电流越小,电流表的示数越小,选项A错误,D正确;同理,物体质量越大,则连杆P的位置越接近b端,滑动变阻器接入电路的电阻越小,则电路中总电阻越小,电流越大,电流表的示数越大,选项B正确,C错误.3.ABC[解析] 滑片P向右移动时,外电路的电阻R外增大,由闭合电路欧姆定律知,电流I减小,由P总=EI可知,P总减小,故选项A正确;根据η=×100%=×100%可知,η增大,选项B正确;由P损=I2r可知,P损减小,选项C正确;由P输-R外图像可知,因不知道R 外的初始值与r的关系,所以无法判断P输的变化情况,选项D错误.4.AD[解析] 两电流表由相同的表头改装而成,电流表A1的量程大于电流表A2的量程,则电流表A1的内阻小于电流表A2的内阻,两电流表并联在电路中,内阻小的电流表通过的电流大,故电流表A1的读数大于电流表A2的读数,A正确;两个电流表的表头是并联关系,因电压相同,故指针偏转角度相同,B错误;两个电压表串联在电路中,表头是串联关系,因电流相等,故指针偏转角度相同,D正确;两电压表由相同的表头改装而成,电压表V1的量程大于电压表V2的量程,故电压表V1的读数大于电压表V2的读数,C错误.5.BD[解析] 表示电源内阻和R1之和,是不变的,A错误,B正确;电容器带的电荷量Q=CU R1=CIR1,C错误,D正确.6.ACD[解析] 由P E=IE知,电源的总功率与电流成正比,由P r=I2r知,电源内部的发热功率与电流的二次方成正比,A正确;当电流为2 A时,电源的总功率与发热功率都为8 W,则电源的电动势为4 V,内阻为2 Ω,B错误,C正确;当电流为0.5 A时,根据闭合电路欧姆定律可得出外电路的电阻为6 Ω,D正确.7.C[解析] 用强光照射时,R1的电阻减小,则电路的总电阻减小,总电流增大,路端电压U=E-Ir减小,电源提供的总功率P=EI变大,通过R3、R4的电流减小,通过R1、R2的电流增大,R4两端的电压变小,R2两端的电压变大,故B、D错误,C正确;用强光照射时,R1的电阻减小,则R1、R2两端的电压的比值减小,而R3、R4两端的电压的比值不变,故电容器C 上极板电势比下极板电势低,电容器C的下极板带正电,故A错误.8.BD[解析] 电容器所在支路是断路,光敏电阻和电阻R3串联,电容器两端的电压等于光敏电阻两端电压,若仅将R2的滑片P向b端移动,则电路总电阻不变,电流不变,路端电压也不变,故电流表和电压表示数不变,A错误;若增大电容器两极板间的距离,根据公式C=可知,电容器电容减小,由于电容器两端的电压不变,根据公式C=可知,电容器所带电荷量减少,B正确;若仅用更强的光照射R1,则R1的电阻减小,电路总电阻减小,电流增大,路端电压减小,故电流表示数增大,电压表示数减小,且R1两端电压减小,根据公式C=可得,Q也减小,C错误;根据闭合电路欧姆定律可知,U变化量的绝对值与I变化量的绝对值的比值表示电源内阻,所以恒定不变,D正确.9.AD[解析] 由功率P=UI可知,小灯泡的额定电流I==0.2 A,由欧姆定律得R L=,小灯泡正常发光时的电阻R L=10 Ω,由闭合电路欧姆定律得I=,解得r=1 Ω,A正确;开关S接2时小灯泡正常发光,说明电路中电流仍为0.2 A,故电动机正常工作时的电压U'=E-IR L-Ir=0.8 V,电动机为非纯电阻用电器,故电动机的内阻小于4 Ω,B、C错误;由P内=I2r,η=×100%,故电源的效率约为93.3%,D正确.10.B[解析] 由图像可得,电源的电动势E=1.5 V,电源的内阻r=1 Ω,在交点位置,有R+R0==2 Ω,因R0==2 Ω,故R=0,即滑动变阻器的滑片P滑到了最左端,A错误;当电路中外电阻等于内电阻时,电源的输出功率最大,由图像知r=0.5 Ω,R0=2 Ω,则R0>r,改变滑动变阻器时无法达到电路中内、外电阻相等,图中交点处对应的外电阻最接近内电阻,电源的输出功率最大,B正确;图中交点处对应的R0消耗的功率P=IU2=0.5 W,C错误;电源的效率η=,电流越小,则效率越大,图中交点对应着滑动变阻器的滑片P滑到最左端,此时电流最大,电源的效率最小,D错误.11.AC[解析] 电路中滑动变阻器R P、电流表、R1串联,然后三者和灯泡并联,并联后和干路中的R2串联,电容器A板带正电,带电微粒恰好静止,有mg=Eq=q.当P向N端移动时,R P变小,它所在支路的电阻变小,根据并联电路的特点,并联电阻R并变小,所以并联电路两端的电压变小,灯泡L变暗,故C正确;并联电阻R并变小,电路中的外电阻(R外=R并+R2)变小,则电路中的总电流变大,而通过灯炮L的电流变小,由I总=I R1+I L知,I R1变大,电流表示数变大,故B错误;由U=I R1R1知,R1两端的电压变大,由E=知,电容器两极板间的电场强度变大,所以微粒向上运动,故A正确;当滑动变阻器的滑片P在变阻器正中间时,R P=4 Ω,电路中的外电阻R外=+R2=4 Ω=r,此时电源的输出功率最大,当滑片向N端滑动时,滑动变阻器的阻值变小,电源的输出功率变小,故D错误.12.B[解析] 因为图甲中电路是纯电阻电路,当外电阻与电源内阻相等时,电源的输出功率最大,所以R1接入电路中的阻值为R1=r-R0=2 Ω,而图乙中电路是含电动机的非纯电阻电路,欧姆定律不适用,电源的输出功率P=IU=I(E-Ir)=I(12-3I)=-3I2+12I=-3(I2-4I)=-3(I-2)2+12,所以当I=2 A时,电源的输出功率P有最大值,此时电动机的输出功率为P0=2 W,发热功率为P热=I2R M=4 W,所以电动机的输入功率为P入=P0+P热=6 W,电动机两端的电压为U M==3 V,变阻器R2两端的电压为U2=E-Ir-U M=3 V,所以R2接入电路中的阻值为R2==1.5 Ω,B正确.。
