(完整版)八年级科学家庭用电测试题1
浙教版科学八年级下学期2.7《电的安全使用》精选高频考题(含答案)
浙教版科学八年级下学期2.7《电的安全使用》精选高频考题（含答案)学校:___________姓名：___________班级：___________考号：___________一、选择题1．下列关于家庭电路及安全用电的说法正确的是（）A．只要人体接触火线都会发生触电事故B．低于220伏的电压对人体一定是安全的C．测电笔可用于检测物体带正电还是带负电D．使用三角插头是为防止触电而采取的安全措施【答案】D2．如图是家庭电路示意图．下列说法正确的是（）A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患【答案】D3．关于安全用电，下列说法不正确的是A．不能在高压线附近放风筝B．发现有人触电，应迅速采用正确的方法使触电的人脱离电源C．使用测电笔辨别火线时，手不能接触笔尾金属体D．使用有金属外壳的家用电器，其外壳必须接地【答案】C4．测电笔是电工师傅的重要工具。
下图中测电笔使用正确且在使用中氖管会发光的是（）A．A B．B C．C D．D【答案】A5．下列关于家庭电路及安全用电的说法王确的是（）A．只要人体接触火线都会发生触电事故B．低于36伏的电压—定是安全的C．测电笔可用于检测物体带整点还是带负电D．使用三角插头是为防止触电而采取的安全措施【答案】D6．下列符合家庭电路用电安全原则的是（）A．B．C．D．【答案】C7．如图所示，教室内两盏日光灯由一个开关控制，以下电路中能反映它们正确连接的是（）A．B．C．D．【答案】A8．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。
细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。
这样的设计主要考虑下列哪一因素A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地【答案】D9．如图所示，甲、乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上、下两根裸露导线分别是照明电路的火线和零线，则一定会触电的是A．甲B．乙、丙C．甲、丙D．甲、乙、丙【答案】A10．如图所示家庭用电的一些做法中，符合安全用电原则的是A．拔出插头B．电器失火先切断电源C．用铜丝代替代替保险丝D．插座负载太多【答案】B11．我们经常可以看到，在电线的接头处包有黑色的胶布，这样做的主要目的是A．绝缘、避免漏电B．美观一些C．使电线带电D．使接头处更结实【答案】A12．当有人触电或用电器着火时，下列做法正确的是A．立即用手将触电者拉离电源线B．立即用剪刀将电线剪断C．用电器着火时，迅速用水将火扑灭D．立即切断电源开关或用绝缘棒将电线挑开【答案】D13．下列各图中的做法，符合用电安全原则的是A．开关和灯泡的连接B．测电笔的使用C．电视天线与电线接触D．湿手接触开关【答案】B14．家庭电路中安装了漏电保护器（其中安装熔丝，俗称“保险丝”），它的作用是A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过大时自动切断电路【答案】D15．下列四幅图中，符合安全用电的是（）A．（a）湿手按开关B．（b）两手同时接触火线和零线C．（c）在电线上晾衣服D．（d）切断电源后擦灯泡【答案】D16．安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（）A．闸刀开关、熔断器、电能表B．电能表、闸刀开关、熔断器C．熔断器、电能表、闸刀开关D．电能表、熔断器、闸刀开关【答案】B17．如图所示在“探究产生感应电流”的四次实验中，没有感应电流产生的是（）A．B．C．D．【答案】ABD18．如果从墙上电灯的拉线开关中引出两根电线来安装一个两孔插座，安装好后用测电笔测试：一孔氖管发光，一孔氖管不亮。
浙教版科学八年级下册1.6《家庭用电》过关培优试卷(Word版包含答案)
浙教版科学八年级下册1.6《家庭用电》过关培优试卷(Word版包含答案)第I卷（选择题)一、选择题1 ．如图所示，是有关家庭用电中的几个实例，其中对图中实例的描述正确的是（）A ．甲图中测电笔的使用方法是错误的B ．乙图中电路的接法是正确的C ．丙图中有关家庭用电中电路的连接是错误的D ．丁图中用湿手接触台灯的做法是正确的2 ．下列说法正确的是()A ．使用三孔插座是为了使用方便B ．平时家庭电路中切不可使插座超负荷C ．保险丝烧断一定是发生了短路D ．高压警示牌提醒我们安全电压为220V3 ．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A．B．C．d 四点（如图所示），只有测a 点时氖管发光，若电路中只有一处故障，则故障可能是（）A ．进户零线断路B ．灯泡L 断路C ．开关S 接触不良D ．导线cd 断路4 ．如图所示的家庭电路中，闭合开关S 后灯泡不亮。
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
用试电笔检测A 点氖管发光，检测B 点氖管不发光。
发生这一现象的原因可能是A ．灯泡断路B ．灯泡短路C ．进户零线断路D ．进户火线断路5 ．小金将手提电脑的电源线插头插入墙上一个两孔插座时, 听到一声巨响, 同时室内电灯全部熄灭。
检查后发现电脑电源线已炸开, 室内断路器也已自动断开。
对此次事故原因的分析最恰当的是A ．可能是电脑电源线的插头原来已经短路B ．可能是电脑电源线炸开处内部已断路C ．一定是室内断路器断路D ．一定是插座内部原来就已经短路6 ．某同学发现家里的一盏台灯不亮了。
于是他闭合开关S ，用测电笔测试如图中的a 、b 、c 、d 四点时，只有d 点不发光( 如图) ，则电路的故障可能是（）A ．开关S 接触不良B ．电灯的灯丝熔断C ．电灯的灯丝被短路D ．c 、d 之间的某处断路7 ．电给人类的生活带来了极大的方便，然而使用不当时，也会给人们带来危害，如引起触电、损坏电器设备和火灾等事故。
2022年浙教版八年级下册科学期末复习1.6-1.7家庭电路、电的安全使用习题训练
期末复习1.6-1.7家庭电路、电的安全使用习题训练一、单选题1．如图所示是某同学家的部分电路，开始时各部分正常工作，当电饭煲的插头插入插座后，正常烧水的电热壶突然不工作了，灯泡也熄灭了，拔出电饭煲的插头后，电热壶和灯泡仍不能工作，把试电笔分别插入插座的左、右两孔中，氖管均能发光，下列说法正确的悬（）A．和灯泡连接的开关接法正确B．故障可能是电热壶所在电路的B 、D 两点间短路C．故障可能是进户零线至C 点间的导线断路D．故障可能是电路的C 、D 两点间导线断路2．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左、右两孔，氖管都发光，发现有一根保险丝熔断了。
下列分析中，不合理的是（）A．一定是零线上的保险丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左、右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光3．安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压为220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定()A．电路安装正确B．电路安装不正确，某处短路C．电路安装不正确，某处断路D．条件不足，无法判断4．电与生活息息相关，科学安全用电尤为重要，下列各种做法中，符合安全用电原则的是() A．保持电器金属外壳接地良好B．在高压线附近放风筝C．用湿布擦拭电灯D．插座超负荷工作5．如图所示的是一种常用的断路器也叫空气开关。
若空气开关断开后复位又立刻自动断开，这不可能是()A．电路中出现了断路现象B．电路中有短路现象C．空气开关的额定电流过小D．电路中总电流过大6．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。
浙教版科学八年级下册 1.6家庭用电练习(包含答案)
1.6 家庭用电点击要点1．家庭电路的两根进户线，一根是线，另一根线，两线之间的电压是V。
判别两线用到的工具是。
2．测电笔正确的使用方法是，手触金属体，笔尖金属体触时氖管发光。
3．家庭电路的组成。
(1) 组成：进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。
(2) 开关与电灯联。
(3) 插座与电灯及各用电器之间是联。
(4) 电能表串联在干路，保险丝也是串联的。
4．某出厂的电能表标有“220V 10 (20)A”字样，其中“220V”代表，“10A”代表，“20A”代表。
5．一旦电路出现或现象，会使电路中大大增加，这样不仅损坏电器，严重时可以引起火灾，因此必须有保护装置。
常见的保护装置有和。
6．保险丝一般用电阻率大且熔点（填“低”或“高”）的合金材料制成的。
当电路中电流过大时，保险丝会自动，从而起到保护电路的作用。
7．更换保险丝是件麻烦的事。
现在家庭中常用一种来代替闸刀开关和，当电流过大达到一定值时可以自动电路，从而起到保护电路的作用。
断路器应装在线上。
开关必须接在线上。
8．为了安全，功率较大的用电器的插头应用插头（填“两脚”或“三脚”）。
这样做的目的是一旦用电器的（填“火”或“零”）线的绝缘层破坏，与火线相接触的金属壳上就有V的电压，人与之接触就有触电危险，但是外壳通过插头接地时，电流会先流入（填“大地”或“人体”）。
课堂讲练例1 如图是家庭电路的一部分，则( )A．元件“1”是电能表，“2”是熔断器，“3”是闸刀开关B．元件“1”、“2”、“3”连接顺序错，应为“2”、“1”、“3”C．图中元件“5”接错D．图中电路元件连接完全正确巩固训练1在家庭电路中，下列安装方法正确的是( )A．三孔插座中，一孔接火线，一孔接零线，一孔接地B．开关可以接在火线上，也可以接在零线上C．保险丝只可以接在零线上D．以上接法都不对例2 在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝接入电路，如下图所示，正确的接法应该是( )巩固训练2如图，某电工检查电路故障时，发现开关闭合后，灯L不亮。
八年级科学家庭用电测试题2.doc
第六节1.在实际生活中，需要使用如右图所示插座的家用电器是() A. 电视机 B.手机充电器.C.塑壳电风扇D.电冰箱. 2. 关于家庭电路和安全用电，下列说法中正确的有() A.为了安全，保险丝越粗越好 B.只有不高于36伏的电压才是安全的C.使用测电笔时，不能用手接触笔尾的金属体D.发现有人触电，绝不能用手去拉触电人3.小明同学设计的家庭电路如下图所示，其中设计错误的是()A.插座d4. 保险丝的作用是：一旦家庭电路中电流强度超过一定的电流值或发生 时，保险丝就会发热熔断，对整个电路起保护作用。
5. 用测电笔辨别火线和零线时，手应接触测电笔笔尾的,笔尖接触电线，氮管 表明测电笔接触的是零线。
6. 在表演台上，某人声称与有特异功能-…“不怕电”。
他把灯泡接到家庭电路的两根电线上，灯泡亮，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用测电笔触其肌肤,众人见氮管风 光而瞠目结舌。
对此，某班同学展开讨论，其中不正确的是()A 这是伪科学的撞骗行为B 此人也许真有不怕电的特异功能C 此人与大地之间一定有良好的绝缘D 他握住的零线被掐断了7.在《电工手册》中，列出了白炽灯的常见故障与检修方法，其中灯泡不亮这项故障及其可能原因如 右表所示。
这项故障现象的可能原因可•以概括为：().A.电路中出现短路B.电路中出现断路C.并联接成串联 I).供电电压偏低8.在家庭电路中，下列安装方法正确的是：( )A.三孔插座中，一孔接火线，一孔接零线，一孔接地c.险丝只可•以接在零线上 I ).险丝用铜线代替会更保险9. 现需在插座上连入一大功率用电器，并单独配置一根保险丝，下列正确的图是()10. 我国家庭电路的电压是 伏，交流电的频率为 赫兹，一般情况下，对人体的安全电压不超过 伏。
电流的方向每秒钟改变 次。
11、近年来，我市电力供应紧张，节约用电尤为重要。
下列不属于节约用电的是现象 故障可能原因检修方法 灯泡 不亮1 .灯泡的灯丝断了换新灯泡 2.灯头内的电线断了 换新线并接好 3.开关等处的接线松动 检查加固 4.熔丝熔断更换熔丝B.开关可以接在火线上,也可以接在零线上A 、电视机不用时切断电源B 、•离开教室时随手关灯C 、尽鬲少开启电冰箱门D 、夏天用空调时，把温度调得很低A.升关中的两个线头相碰台灯的灯座处线头相碰台灯的插头处线头相碰D .插座中的两个线头相碰（A ）开关接触不良（B ）开关中的两个接头短（C ）插头跟插座的接触不良 （D ）电路中使用了功率过大的用电器14、我国规定的家庭电路电压、安全电压和一节干电池电压的值分别是A 、220伏，不高于38伏,1.5伏 C 、110伏，不高于21伏，15伏15.下列生活经验正确的是（）A 、发现家里煤气严重泄漏，迅速打“110”报警 C 、保险丝熔断后，可用铜丝代替保险丝B 、38伏，不高于36伏，2伏 D 、220伏，不高于36伏，1.5伏B 、家用电器应并联接入家庭电路中 I ）、炒菜时油锅中着了火，用水浇熄16.三孔插座上面有一个插孔E 是和插头上的E 接通的，则（）A. 插头上的E 是和用电器的金属外壳相连的B. 插座中的E 应和零线相连C. 如果和E 相连的导线断开，用此插座的洗衣机便不能转动 17.如图是家庭电路的一部分。

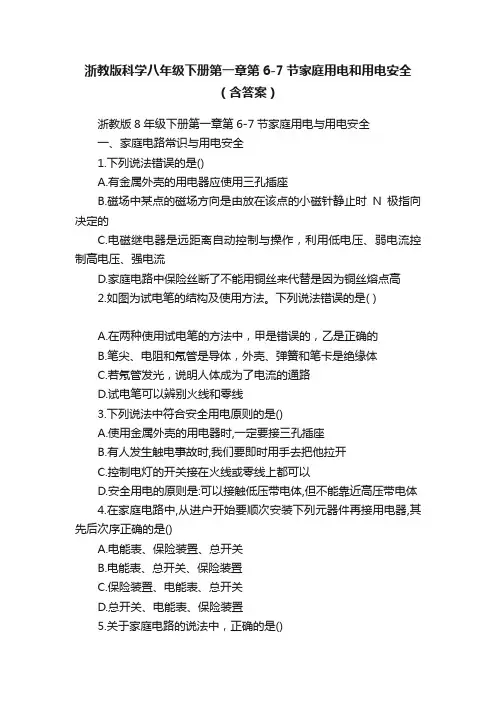

浙教版科学八年级下册第一章第6-7节家庭用电和用电安全（含答案）
浙教版科学八年级下册第一章第6-7节家庭用电和用电安全（含答案）浙教版8年级下册第一章第6-7节家庭用电与用电安全一、家庭电路常识与用电安全1.下列说法错误的是()A.有金属外壳的用电器应使用三孔插座B.磁场中某点的磁场方向是由放在该点的小磁针静止时N极指向决定的C.电磁继电器是远距离自动控制与操作，利用低电压、弱电流控制高电压、强电流D.家庭电路中保险丝断了不能用铜丝来代替是因为铜丝熔点高2.如图为试电笔的结构及使用方法。
下列说法错误的是( )A.在两种使用试电笔的方法中，甲是错误的，乙是正确的B.笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体C.若氖管发光，说明人体成为了电流的通路D.试电笔可以辨别火线和零线3.下列说法中符合安全用电原则的是()A.使用金属外壳的用电器时,一定要接三孔插座B.有人发生触电事故时,我们要即时用手去把他拉开C.控制电灯的开关接在火线或零线上都可以D.安全用电的原则是:可以接触低压带电体,但不能靠近高压带电体4.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.关于家庭电路的说法中，正确的是()A.教室内的插座和日光灯是串联的B.使用测电笔时，绝对不能触碰测电笔的任何金属部分C.接触不良会给我们的生活带来不便，不会带来严重后果D.熔丝熔断，是因为电路中用电器的总功率过大或短路6.许多试电笔可以当作螺丝刀使用．关于试电笔，下列说法错误的是（）A.试电笔可以用来鉴别火线和零线B.组成试电笔的材料有绝缘体，也有导体C.试电笔当作螺丝刀使用时可以省力D.试电笔当作螺丝刀使用时相当于滑轮组7.某家庭电路中的保险丝熔断后,换上新的保险丝又立即熔断,则下列因素中不可能造成此故障的是()A.电路中某处发生断路B.电路中某处发生短路C.电路中的用电器总功率过大D.保险丝的额定电流过小8.小珂家原来各用电器都在正常工作，当她把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是()A.这个插座的火线和零线原来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时，导致火线和零线相接触形成了短路D.同时工作的用电器过多，导致干路上电流过大，空气开关跳闸9.教室里，一个开关控制两盏电灯，若一盏灯出现断路，不影响另一盏灯的工作。
浙教版八下科学1.6《家庭用电》试卷(含答案)
B．闭合开关，试验灯泡和灯L都发光，但都较暗，说明电灯所在的支路正常
C．没有闭合开关，试验灯泡和灯L都发光，但都较暗，说明开关发生了短路
D．没有闭合开关，试验灯泡就正常发光，其它电灯不亮，说明干路发生了零火线相碰
13．小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是（）
A．入户零线断路B．开关S2接触不良
C．丙、丁间断路D．乙、丁间断路
17．下列做法中，符合安全用电要求的是（）
A． 用铜丝代替保险丝
B． 切断电源后用抹布擦电脑
C． 在高压线旁放风筝
D． 电线破损了还能暂时使用
18．将如图所示完好的接线板连入家庭电路中,闭合开关S,指示灯发光。再将台灯插入接线板上的插座,台灯与指示灯都能发光。则（ ）
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
4．如图所示的家庭电路中，闭合开关S后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是
A．灯泡断路B．灯泡短路
C．进户零线断路D．进户火线断路
5．小金将手提电脑的电源线插头插入墙上一个两孔插座时,听到一声巨响,同时室内电灯全部熄灭。检查后发现电脑电源线已炸开,室内断路器也已自动断开。对此次事故原因的分析最恰当的是
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，此时流过人体的电流为____mA。
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器________（会/不会）断开，理由是________________________________________________________。
2020春浙教版八年级科学下册同步测试：家庭用电(试卷和答案)
第 1 页，共 5 页2020春浙教版八年级科学下册同步测试：家庭用电（试卷和答案）一、选择题1． 下列有关家庭电路的说法正确的是（ ）A ．家庭电路中的插座应与用电器串联B ．家庭电路的电压对于人体是安全的C ．侧电笔可以辨别零线与地线D ．电能表用来测量用户消耗的电能2． 家庭经常用到的三孔插座和三脚插头，如图所示。
下面接法正确的是（ ）A ．1孔接地，1脚接用电器外壳B ．2孔接地，2脚接用电器外壳C ．3孔接地，3脚接用电器外壳D ．不论哪孔接地，哪脚接用电器外壳都可以3． 如图给出了小科设计的楼梯照明电灯的四种控制电路，其中S 1、S 2分别为楼上和楼下的开关（都是单刀双掷开关）。
要求拨动其中任一开关，都能改变电灯原来发光或熄灭的状态。
在实际应用中最好的方案是（）A B C D4． 家庭电路中，下列哪种情况会使熔丝熔断（ ）A ．停电B ．关闭空调C ．电路发生短路D ．打开冰箱门5． 用电器在使用时，为安全起见，常把一些用电器的金属外壳保护接地。
而小明爸爸硬要把三孔插座的接地孔接在零线上（如图所示），认为这也是安全的。
实际生活中一只电茶壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，如果突然遇到下列情况，可能会造成该人触电的是：（ ）A ．当开关闭合灯亮时B ．当开关断开灯灭时C ．当开关闭合灯亮时，突然零线的保险丝断了D ．当电茶壶中的电源线（火线）与金属外壳相碰时，火线上的保险丝立刻熔断6． 小明把一开关断开的台灯插入插座，结果家中原来亮着的电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（ ）A. 开关中的两个线头相碰 B ．台灯的灯座处线头相碰C ．台灯的插头处线头相碰D ．插座中的两个线头相碰7． 在家庭电路中，如果带有漏电保护器的总开关出现“跳闸”现象，其原因不可能是（ ）A ．有人触电B ．电路中出现短路C ．电路中出现断路D ．家用电器总功率过大8． 一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）。
浙教版科学八年级下册16家庭用电过关培优试卷Word版包含答案
浙教版科学八年级下册1.6《家庭用电》过关培优试卷(Word版包含答案)第 I 卷（选择题)一、选择题1 ．如图所示，是有关家庭用电中的几个实例，其中对图中实例的描述正确的是（）A ．甲图中测电笔的使用方法是错误的B ．乙图中电路的接法是正确的C ．丙图中有关家庭用电中电路的连接是错误的D ．丁图中用湿手接触台灯的做法是正确的2 ．下列说法正确的是()A ．使用三孔插座是为了使用方便B ．平时家庭电路中切不可使插座超负荷C ．保险丝烧断一定是发生了短路D ．高压警示牌提醒我们安全电压为220V3 ．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A．B．C．d 四点（如图所示），只有测 a 点时氖管发光，若电路中只有一处故障，则故障可能是（）A ．进户零线断路B ．灯泡L 断路C ．开关S 接触不良D ．导线cd 断路4 ．如图所示的家庭电路中，闭合开关S 后灯泡不亮。
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
用试电笔检测 A 点氖管发光，检测 B 点氖管不发光。
发生这一现象的原因可能是A ．灯泡断路B ．灯泡短路C ．进户零线断路D ．进户火线断路5 ．小金将手提电脑的电源线插头插入墙上一个两孔插座时, 听到一声巨响, 同时室内电灯全部熄灭。
检查后发现电脑电源线已炸开, 室内断路器也已自动断开。
对此次事故原因的分析最恰当的是A ．可能是电脑电源线的插头原来已经短路1 / 18浙教版科学八年级下册1.6《家庭用电》过关培优试卷(Word版包含答案)可能是电脑电源线炸开处内部已断路． BC ．一定是室内断路器断路D ．一定是插座内部原来就已经短路6 ．某同学发现家里的一盏台灯不亮了。
于是他闭合开关S ，用测电笔测试如图中的 a 、 b 、 c 、 d 四点时，只有 d 点不发光( 如图) ，则电路的故障可能是（）A ．开关S 接触不良B ．电灯的灯丝熔断C ．电灯的灯丝被短路D ．c 、d 之间的某处断路7 ．电给人类的生活带来了极大的方便，然而使用不当时，也会给人们带来危害，如引起触电、损坏电器设备和火灾等事故。
第06讲家庭用电(分层练习)-2023-2024学年八年级科学下册(浙教版)
第6课家庭用电分层练习1.（2023春•钱塘区期末）如图所示为生活中常见的三脚插头，下列说法正确的是（）A．插头的三个插脚里，乙插脚最长B．为了安全起见，所有家用电器都应使用这种插头C．插头插入插座后，甲插脚连接的是电路中的零线D．只有两孔插座时，可将乙插脚折断后使用，不影响安全【解答】解：A、插头的三个插脚里，接地的乙插脚最长，为了安全，拔插插头时接地脚先进后出，故A 正确；B、带金属外壳的家用电器必须接地，一般电器使用两脚插头，故B错误；C、插头插入插座后，甲插脚连接的是电路中的火线，丙脚连接的是零线，故C错误；D、只有两孔插座时，不可将乙插脚折断后使用，故D错误。
故选：A。
2．（2023春•永嘉县期中）如图所示，三脚插头中与用电器金属外壳连接的那个插脚比另外两个地插脚要稍长。
这样的设计主要考虑下列哪一因素？（）A．造型美观B．插头更稳固C．识别火线和零线D．确保用电器外壳先接地【解答】解：三脚插头中与用电器金属外壳连接的那个插脚比另外两个地插脚要稍长，可以保证插头插入插座时，金属外壳最先接地；插头拔出时，接地的插头最后离开插座，确保用电安全，故D符合题意，ABC不符合题意。
故选：D。
3.（2021•湖州）以下四幅家庭电路图中，连接正确的是（）A．B．C．D．【解答】解：A、断路器接在火线上，火线首先进开关，再入灯泡，符合安全用电原则；故A正确；BC、断路器接在零线上，该断路器使零线断开后，用电器上还带电，此时人接触用电器，容易发生触电事故，不符合安全用电的原则；故BC错误；D、开关接在零线与灯之间，不符合安全用电原则，故D错误。
故选：A。
4．如图所示为某同学演示使用测电笔的几种握笔方法，其中正确的是()A．乙和丙B．甲和丙C．甲和丁D．乙和丁【答案】B【解析】【分析】根据测电笔的使用方法判断。
【解答】在使用测电笔时，尾部的金属体必须与人体接触，则正确的是甲和丙。
故选B。
5.（2023春•下城区校级期中）如图甲所示，插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。
浙教版科学八年级下册1.7电的安全使用(含答案)
科学八年级下册1.7电的安全使用一、单选题1.“珍爱生命、注意安全”是同学们在日常生活中必须具有的意识，关于安全用电，以下做法正确的是( )A. 可以在电线上晾晒衣服B. 熔丝被烧断后可换一根铜丝替代C. 控制电灯的开关应接在火线上D. 发现有人触电后立即用手把触电人拉离电源2.如图所示的做法中，符合安全用电原则的是( )A. 冰箱的金属外壳接地B. 用湿抹布擦发光的灯泡C. 用手指接触插座的插孔D. 雷雨天站在大树下避雨3.如图所示，甲站在干燥的木桌上一只手接触到相线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到相线。
此时，丁站在地面上用手去拉丙。
则( )A. 甲、乙都会触电B. 甲、丙都会触电C. 乙、丁都会触电D. 丙、丁都会触电4.下列关于家庭用电的一些做法中，符合安全用电原则的是( )A. 电器失火先切断电源B. 用湿手去插、拔插头C. 在高压线附近放风筝D. 在同一只接线板中同时使用多只大功率电器5.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是( )A. ①②B. ①③C. ②③D. ①②③6.如图是常用的带有多插孔的插排。
小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。
某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。
则下列说法中正确的是( )A. 插排上的插孔与指示灯是串联关系B. “跳闸”的原因一定是电路发生了断路C. “跳闸”的原因一定是电路发生了短路D. “跳闸”的原因可能是电路总功率过大7.小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是( )A. 插头短路B. 灯丝断路C. 灯头内短路D. 灯头内断路8.下列说法中，会引起触电事故的是（）A. 某同学做实验时，两只手分别接触了4节串联干电池的两极B. 电工师傅站在干燥的木凳上，双手不小心碰到了火线和零线C. 一小孩把手指插进了插座接零线的小孔中D. 电工师傅站在干燥的木凳上，一只手不小心碰到了火线9.有关下列四幅图片的说法正确的是( )A. 三脚插头内有一根导线与用电器的金属外壳相连B. 使用测电笔时手应该接触笔尖金属体C. 保险丝烧断一定是电路发生了短路D. 近警示牌提醒我们靠近低压带电体不会触电10.我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。

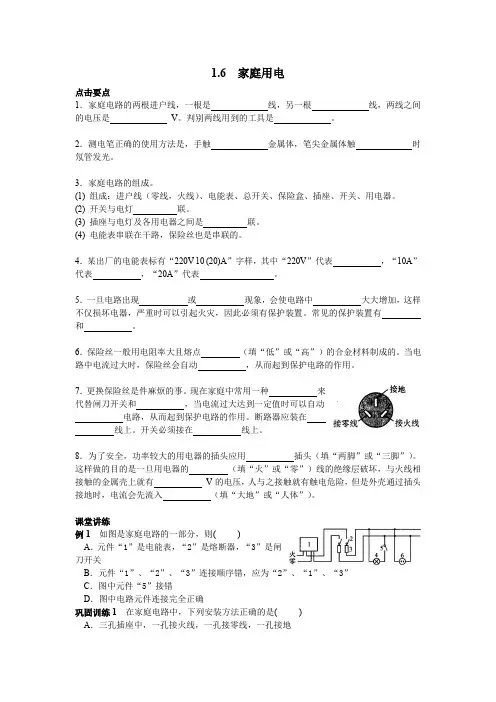

浙教版科学八年级下册1.6家庭用电练习(包含答案)
1.6家庭用电点击要点1.家庭电路的两根进户线，一根是线，另一根线，两线之间的电压是V。
判别两线用到的工具是。
2.测电笔正确的使用方法是，手触金属体，笔尖金属体触时窟管发光。
3.家庭电路的组成。
（1）组成：进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。
（2）开关与电灯联。
（3）插座与电灯及各用电器之间是联。
（4）电能表串联在干路，保险丝也是串联的。
4.某出厂的电能表标有“ 220V 10 （20）A”字样，其中“ 220V”代表, “10A” 代表,“ 20A ”代表。
5. 一旦电路出现或现象，会使电路中大大增加，这样不仅损坏电器，严重时可以引起火灾，因此必须有保护装置。
常见的保护装置有和O6.保险丝一般用电阻率大且熔点（填“低”或“高”）的合金材料制成的。
当电路中电流过大时，保险丝会自动 ,从而起到保护电路的作用。
7.更换保险丝是件麻烦的事。
现在家庭中常用一种来代替闸刀开关和 ,当电流过大达到一定值时可以自动电路，从而起到保护电路的作用。
断路器应装在线上。
开关必须接在线上。
8.为了安全，功率较大的用电器的插头应用插头（填“两脚”或“三脚”）这样做的目的是一旦用电器的（填“火”或“零”）线的绝缘层破坏，与火线相接触的金属壳上就有V的电压，人与之接触就有触电危险，但是外壳通过插头接地时，电流会先流入（填“大地”或“人体”）。
课堂讲练例1如图是家庭电路的一部分，则（）A.元件“1”是电能表，“2”是熔断器，“3”是闸刀开关B.元件“ 1”、“ 2”、“3”连接顺序错，应为“C.图中元件“ 5”接错D.图中电路元件连接完全正确巩固训练1在家庭电路中，下列安装方法正确的是（A.三孔插座中，一孔接火线，一孔接零线，一孔接地B.开关可以接在火线上，也可以接在零线上C.保险丝只可以接在零线上D.以上接法都不对例2在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝)D.巩固训练2如图, 亮。
浙教版科学八年级下册第一章第6节家庭用电+第7节安全用电习题(附答案)
13．有几位同学学习了关于“防止雷电造成的危害”以后 ，提出了以下几种看法，你认为错误的是( C )
A．遇到雷雨天，不要到大树下面避雨，在野外时，要 尽量降低身高
B．遇到雷雨天，要将门窗关闭，并远离门窗 C．高压输电铁塔最上面的两条导线是用来输送电能的 D．雷电是大气中一种剧烈的放电现象，高大建筑上的 避雷针可避免雷电造成的危害
A．将冰箱的金属外壳接地 B．用手指触碰插座的插孔 C．用湿抹布擦发光的灯泡 D．雷雨天气在大树下避雨
8．为了防止雷电造成的危害，人们在高大建筑的顶端都 装上针状的金属物，通过很粗的金属线与__大__地____相连，可 以防止雷电造成的危害，叫做_避__雷__针_____．
【易错点 混淆漏电保护器与空气开关的作用】 9．对于家庭电路中的漏电保护器和空气开关的作用， 以下说法错误的是( B )
2．常见的触电事故 (1)低压触电事故 成 因：人体直接或间接与_火__线___接触，并且构成 _闭__合___电路，当电流流过人体，就会发生触电事故． 分 类：双线触电：人的一只手接触火线，另一只 手接触零线而造成触电事故；单线触电：人的一只手接 触火线，由于站在地上，导线、人体、大地和电网中的 供电设备同样构成了闭合电路，而发生触电事故．
基础练
知识点1 电压越高越危险 1．关于人体发生触电的原因，解释最正确的是( D ) A．人体中有电流通过 B．有电压加在人体上 C．人体上积累电荷太多 D．通过人体的电流超过了一定程度
2．导体的电阻一定时，导体中电流的大小跟加在这个 导体两端的电压成___正__比_____．人体也是导体，电压越高 ，通过的电流越____大______，大到一定程度就会有危险了 ．经验证明，只有不高于___3_6__V____的电压才是安全的．
1-6 家庭用电及安全 练习—浙教版八年级科学下册
第六节家庭用电及安全一、单选题1.明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，原本发光的右侧电灯熄灭，但左侧灯泡仍正常工作（如图所示）。
将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都发光，则故障原因（）A. 可能是进户线的火线上出现了断路B. 可能是进户线的零线出现了断路C. 一定是a、b两点间的导线出现了断路D. 一定de之间的零线出现了断路2.家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如上图），只有测a点时氖管发光。
若电路中只有一处故障，则故障可能是（）A. 进户零线断路B. 灯泡L断路C. 开关S接触不良D. 导线cd断路3.下图是用测电笔辨别火线和零线的示意图，其中操作正确且氖管发光的是火线（）A. B.C. D.4.小刚安装了如图所示的家庭电路，其中安装错误的是( )A. 保险丝B. 开关C. 三孔插座D. 二孔插座5.如图是某家庭电路的一部分，下列说法正确的是( )A. 电冰箱接入三孔插座后，电灯与电冰箱是串联B. 电冰箱接入三孔插座能使电冰箱金属外壳接地C. 断开开关S时，站在地上的人接触A点或B点都不会触电D. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关6.小科在学习了《家庭用电》后设计了如图所示的电路，下列相关说法正确的是( )A. 甲、丁串联B. 丙的连接方式不正确C. 闭合开关S1、S2，两灯均亮D. 用测电笔检测丁插座的两孔时，测电笔的氖管都能发光7.小明把台灯插头插在书桌边的插座上，闭合台灯开关后发现台灯不亮。
为了找出故障原因，他把测电笔分别插入两个插孔进行检测，发现其中一孔能使测电笔氖管发光，另一孔不发光，而此时家里的其它电器都能正常工作，则故障原因可能是（）A. 书桌边的插座与零线断开B. 进户线零线断了C. 进户线火线上的保险丝烧断D. 书桌边的插座短路了8.下列关于家庭用电的一些做法中，符合安全用电原则的是( )A. 电器失火先切断电源B. 用湿手去插、拔插头C. 在高压线附近放风筝D. 在同一只接线板中同时使用多只大功率电器9.下列说法中，会引起触电事故的是（）A. 某同学做实验时，两只手分别接触了4节串联干电池的两极B. 电工师傅站在干燥的木凳上，双手不小心碰到了火线和零线C. 一小孩把手指插进了插座接零线的小孔中D. 电工师傅站在干燥的木凳上，一只手不小心碰到了火线10.“珍爱生命、安全成长”是永恒的话题，下列符合安全用电常识的是（）A. 导线旁不放发热物体B. 淋浴后在浴室使用电吹风C. 用湿的手触摸开关插座D. 在高压线旁放风筝或钓鱼11.如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。
2020春浙教版八年级科学下册同步测试：家庭用电(试卷和答案)解析版
第 1 页，共 7 页2020春浙教版八年级科学下册同步测试：家庭用电（试卷和答案）解析版一、选择题1． 下列有关家庭电路的说法正确的是（ ）A ．家庭电路中的插座应与用电器串联B ．家庭电路的电压对于人体是安全的C ．侧电笔可以辨别零线与地线D ．电能表用来测量用户消耗的电能【答案】D【解析】【考点】家庭电路 人体安全电压 测电笔的功能 电能表的功能【解析】A.家庭电路中用电器与用电器、用电器与插座、插座与插座之间都是并联连接的，故A 错误；B.对人体的安全电压是不高于36V ，家庭电路的电压是220V ，所以家庭电路的电压对于人体是不安全的,故B 错误；C.零线、地线和大地间的电压都是0V ，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线，故C 错误；D.电能表用来测量用户在一定时间内消耗的电能，并且根据电能的多少来收取电费，故D 正确。
故选：D 。
2． 家庭经常用到的三孔插座和三脚插头，如图所示。
下面接法正确的是（ ）A ．1孔接地，1脚接用电器外壳B ．2孔接地，2脚接用电器外壳C ．3孔接地，3脚接用电器外壳D ．不论哪孔接地，哪脚接用电器外壳都可以【答案】A3． 如图给出了小科设计的楼梯照明电灯的四种控制电路，其中S 1、S 2分别为楼上和楼下的开关（都是单刀双掷开关）。
要求拨动其中任一开关，都能改变电灯原来发光或熄灭的状A B C D 【答案】A【解析】开关应连接在火线上。
4． 家庭电路中，下列哪种情况会使熔丝熔断（ ）A ．停电B ．关闭空调C ．电路发生短路D ．打开冰箱门【答案】C【解析】电路发生短路时，由于电路中的电阻很小，电流很大，熔丝热效应产生的热量多，熔丝会熔断。
5． 用电器在使用时，为安全起见，常把一些用电器的金属外壳保护接地。
而小明爸爸硬要把三孔插座的接地孔接在零线上（如图所示），认为这也是安全的。
实际生活中一只电茶壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，如果突然遇到下列情况，可能会造成该人触电的是：（ ）A ．当开关闭合灯亮时。
浙教版科学八年级下学期1.6家庭用电同步测试A卷
浙教版科学八年级下学期1.6 家庭用电同步测试A卷姓名:________ 班级:________ 成绩:________一、选择题 (共7题；共14分)1. （2分）下列有关家庭电路的说法正确的是（）A . 家庭电路中的插座应与用电器串联B . 家庭电路的电压对于人体是安全的C . 测电笔可以辨别零线与地线D . 电能表用来测量用户消耗的电能2. （2分）如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是（）A . 接线板的插头是两脚插头B . 两孔插座和三孔插座是串联的C . 接线板上的开关和指示灯是并联的D . 使用多个大功率用电器时，不要同时接在同一接线板3. （2分）关于家庭电路及安全用电，下列说法中正确的是（）A . 家庭电路的电压是380VB . 家庭电路中的用电器都是串联的C . 用湿手搬动电路中的开关是安全的D . 保险丝熔断可能是电路的总功率过大造成的4. （2分）如下图所示，下列说法中不正确的是（）A . 当 S1 闭合时，电流表测 L1 的电流B . 使用测电笔时，手指应按住笔卡C . 当导体 ab 左右移动时，电表指针会偏转D . 当滑片 P 向右移动时，电磁铁磁性减弱5. （2分）如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是（）A . 插线板插孔L与N之间的电压是220VB . 插线板插孔E与零线连接C . 可以用湿手拔插用电器的插头D . 插线板指示灯不亮时不能提供电压6. （2分）将如图所示完好的接线板连人家庭电路中，闭合开关S，指示灯发光。
再将台灯插入接线板上的插座，台灯与指示灯都能发光。
则（）A . 该接线板的连接线内只有火线和零线两根导线B . 台灯与指示灯串联，并受开关S控制C . 台灯与指示灯并联，开关S在干路上D . 该接线板上有5个插孔会使检测的测电笔氖管发光7. （2分）如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A . 灯泡L1所在支路正常B . 灯泡L2所在支路断路C . 灯泡L3所在支路短路D . 装好保险丝，合上所有开关后，灯泡都能正常发光二、填空题 (共5题；共24分)8. （4分）我国使用的照明电是交流电，频率是________Hz；电压是________V，小明在家看电视，突然家里的空气开关”跳闸”了，空气开关”跳闸”的原因可能是电路发生________故障，也可能是电路中接入用电器的总功率________．9. （11分）如图甲是某电热器的电路示意图．其中R1=R2=60.5Ω（1）正常情况下，零线和地线之间的电压为________ V．（2）电热器有高、低温两档，当旋纽开关拨至触点“1”时，该电热器处于________档，此时电热器消耗的电功率为多少？（3）有金属外壳的用电器，使用的都是三脚插头和三孔插座，目的是________．如果请你为这台电热器配备一个三脚插头，如图乙所示，应该将电路图中的E接到插头的________脚．（4）为了辨别火线和零线，选用测电笔时，正确的方法是图________（选填“a”或“b”）．（5）当电热器在旋钮开关接触点“0”和“2”时的电功率分别为多少？接触点“2”时通电1min产生的热量是多少？（6）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾．该开关最好应安装在示意图中A，B，C，D，E中的________点处．10. （2分）断路器因方便、安全，被越来越广泛使用．如图所示是断路器的工作原理，当电流过大时，它的工作顺序是（）①簧锁装置脱开②触点断开③电流过大，双层金属片发热过多④双层金属片弯曲，触动簧锁装置A . ①②③④B . ④②③①C . ③④①②D . ②④③①11. （2分）如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（）A . 甲图中测电笔的使用方法是错误的B . 乙图中电路的接法是正确的C . 丙图中有关家庭用电中电路的连接是错误的D . 丁图中用湿手接触台灯的做法是正确的12. （5分）某校电化教室安装“220V40W”白炽灯16盏，100W扩音机一台，“220V80W”彩电4台，“220V300W”幻灯机一台，应选用什么规格的保险丝？参考答案一、选择题 (共7题；共14分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、二、填空题 (共5题；共24分)8-1、9-1、9-2、9-3、9-4、9-5、9-6、10-1、11-1、12-1、。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六节家庭用电
习题精选A组
1. 某家庭电路的两根导线中有一根与大地间电压为零，叫线，另一根叫线。
它们之间的电压是伏，可以用辨别它们。
测试时，用手接触笔尾的，用接触电线，若氖管发光，表明接触的是线，氖管不发光，表明接触的是线。
2. 如图是家庭电路的电路图，试写出各部分电路器件的名称：
（1）是_____；（2）是______ (3)是______；（4）是______（5）是_____；（6）是_____（7）是_____。
3. 在家庭电路中，开关和电灯是_____联的，插座与电灯是_____联的，保险盒是_____联在电路中的。
4．下列有关家庭电路说法不正确的是：
A 断路器应连在火线上；B各用电器和插座之间是并联连接的；
C断路器连在电能表前面；D断路器并联连在电路中；
E开关应与零线相连；F开关和所控制的用电器是并联连接的。
5．某出厂的电能表标有“220V 10（20 ）A字样，其中220V代表
代表，10A代表，20A代表
6. 家庭电路里的保险丝熔断了，可能是（）
A. 开关失灵
B. 灯泡的灯丝断了
C. 电路中使用了功率过大的用电器
D. 开关中的两个接线头相碰了
7、今洗衣机的使用十分普遍，它把人们从手工洗衣这一繁琐的家务中解放出来。
比较下面甲、乙两图中所示的做法，你认为__________做法更安全，这是因为______________
8、如图所示, 表示两盏白炽灯的两只插座的安装电路图, 其中一项
安装错误的是：）
A、插座C;
B、插座D;
C、A 灯及开关;
D、B 灯及开关。
9、下列说法不正确的是（）
A 保险丝熔点较低，选取时其额定电流应大于电路中正常的工作电流。
B 断路器里的双层金属片被过大的电流加热时，会弯曲自动断开电路。
C 电能表有四个接线柱，它是用来测电能的仪表。
D 三脚插头最上面的脚从用电器的金属外壳引出。
B 组
10．指出下图照明电路图的错误之处。
11、某同学安装照明电路时，如果插座正常供电，当他将如图所示电路的插头插入插座，出现下列现象，请分析出现故障的原因
故障一：闭合开关，灯不亮，熔丝未断。
故障二：闭合开关，熔丝立即断
故障三：无论开关闭合或断开，灯都能发光。
12、某家庭用的壁灯上有两盏白炽灯，用一只开关控制其通断。
在图中画出电路图。
13、某同学把一只台灯的插头插入插座后，发现台灯开关断开时，用测电笔接触螺丝口灯座的螺旋套，氖泡会发光，这是不安全的，你能帮他分析是什么原因吗？应采取什么措施排除这个故障。
第六节 1、零、火、220、测电笔、金属体、笔尖金属体、火、零。
2、进户线、电能表、闸刀开关、熔断器、火、零、二孔插座
3、串、并、串
4、C
5、乙图、漏电能从接地线流入大地，避免人触电。
6、A
7、A
8、提示：L1少开关、少熔断器、L2的开关，闸刀开关，插座的接法有错。
9、断路、灯泡短路、开关短路
10、略
11、螺旋套接了火线；应把两脚插头换一个插法。
L 1 L 2 220V
KWh
火 零。
