导线截面积与载流量的计算97126

导线截面积与载流量的计算
2008年03月04日星期二11:00

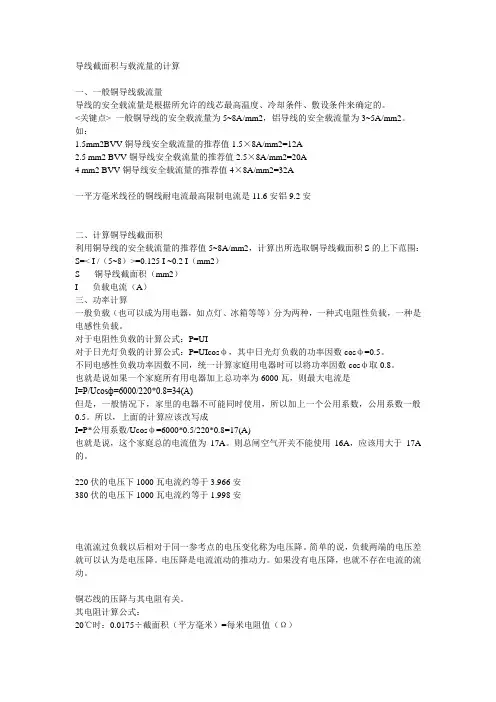

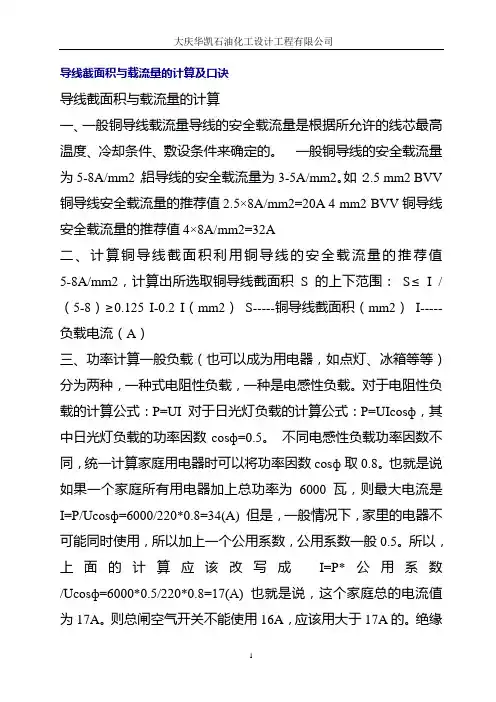

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值
4×8A/mm2=32A
二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）
三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值
为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

绝缘导线载流量估算
铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例
估算口诀：
二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5
倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

10下五,100上二;
25、35，四、三界，
70、95两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

以上是铝芯绝缘线载流量与截面的倍数关
通常说电线的粗细是用截面积计算（即：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡等等），如果直径是10.0mm的电线就是一条非常粗的电线。

铜导线(温度35℃、电压220V)在不同环境下的安全电流不同，电功率也不同：截面积（单位：m㎡）可承受最大电功率（单位：KW）
1.5 ------------------------ 4.84
2.5 ------------------------ 6.6
4 ------------------------ 8.58
6 ------------------------ 11.22
10 ------------------------ 15.4
10下五，100上二，16、25四，35、50三，70、95两倍半。

穿管、温度八、九折，裸线加一半。

铜线升级算。

口诀中的阿拉伯数字与倍数的排列关系如下：
对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

解释如下：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量，相应的截面积100mm2以上乘以乘以2，16mm2、25mm2乘以4，35mm2、50mm2乘以3，70mm2、95mm2乘以2.5。

如果导线穿管乘以系数
0.8（穿管导线总截面积不超过管截面积的百分之四十），高温场所使用乘以系数0.9（85摄氏度以内），裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2），以上是按铝线截面积计算。

铜线升级算是指1.5mm2铜线载流量等于2.5mm2铝线载流量，依次类推。

根据以上计算得出的数据与查表数据误差不大
有关电缆线径、截面积、重量估算公式
一、估算铜、铁、铝线的重量（kg/km）
重量=截面积×比重S=截面积（mm2）
1. 铜线W=9S W=重量（kg）
2. 铝线W=3S d=线径（mm）
3. 铁丝W=8S
实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3
二、按线径估算重量（kg/km）
1. 铜线W=6.98d2≈7d2
2. 铝线W=2.12d2≈2d2
3. 铁丝W=6.12d2≈6d2
三、估算线径和截面积
S=0.785d2
怎样选取导体截面
首先计算负荷距（架空线）
负荷距=功率×长度
=PL P=功率（kw）L=长度（km）
例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？
先计算负荷距=200×0.2=40kw/km
因为
根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”
铜线40×2.5=100mm2实际选用120mm2。

铝线40×4=160mm2实际选用185mm2。

铝线计算截面公式
实际选用185mm2
Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。
