中考物理电与磁复习
2025年中考物理总复习系列2电与磁
第二十章《电与磁》★知识梳理知识点1：磁现象1.磁现象（1）磁性：物体能够吸引铁、钴、镍一类物质（吸铁性）的性质叫磁性（2）磁体：具有磁性的物体，叫做磁体。
磁体具有吸铁性和指向性（3）磁极：磁极磁体上磁性最强的部分叫磁极。
磁极在磁体的两端。
磁体两端的磁性最强，中间的磁性最弱。
无论磁体被摔碎成几块，每一块都有两个磁极。
（4）磁极间的相互作用规律：同名磁极互相排斥，异名磁极互相吸引。
（若两个物体互相吸引，则有两种可能：①一个物体有磁性，另一个物体无磁性，但含有钢铁、钴、镍一类物质；②两个物体都有磁性，且异名磁极相对）（5）磁化：一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化2.磁场和磁感线（1）磁场：磁体周围有一种看不见的物质，叫做磁场（2）方向：规定在磁场中的某一点，小磁针静止时N极所指的方向就是该磁场的方向（3）磁感线：①定义：在磁场中画一些有方向的曲线，可以方便、形象地描述磁场，这就是磁感线；②方向：磁感线上任何一点的磁场方向都跟该点的北极方向一致3.地磁场：知识点2：电生磁1.电流的磁效应（1）奥斯特实验：通电导体周围存在磁场，磁场方向跟电流的方向有关（2）通电螺线管的磁场：安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极2.电磁铁、电磁继电器探究电磁铁磁性强弱与什么因素有关：匝数一定时，通过的电流越大，磁性越强；电流一定时，线圈匝数越多，磁性越强知识点3：电动机与发电机1.电磁感应与磁场对电流的作用2.直流电动机：（1）原理：通电线圈在磁场中受力转动（磁场对电流的作用）（2）构造：转子、定子、有换向器无铜滑环（3）能量转化：电能转化为机械能3.交流发电机：（2（31. 考查热点：磁极间的相互作用规律、磁场及其方向，磁感线，地磁场，电流的磁效应，通电螺线管的磁场与安培定则，电磁铁的特点及其应用，磁场对电流的作用，电动机的工作原理，电磁感应现象，发电机的工作原理2. 考查题型：以选择题、填空题、作图题、综合能力题为主3. 备考重点：发电机、电动机的工作原理，电磁铁磁性强弱的影响因素，磁极间的相互作用规律★突破考点，典例呈现考点1：磁现象例1如今，说我们的生活是由磁铁支撑着并不为过。
九年级物理 电与磁复习
《电与磁》全章复习与巩固【知识网络】【要点梳理】要点一、磁1.磁现象：(1)磁性：物体能够吸引铁、钴、镍等物质的性质叫做磁性。
(2)磁体：具有磁性的物体叫做磁体。
(3)磁极：磁体上磁性最强的部分叫做磁极。
任何磁体都有两个磁极（磁北极和磁南极），将磁体水平悬挂起来，当它静止时，指北的一端叫做磁北极（N极），指南的一端叫做磁南极（S极）。
(4)磁极间的相互作用：同名磁极之间相互排斥，异名磁极之间相互吸引。
(5)磁化：使原来没有磁性的物体获得磁性的过程叫做磁化。
一根没有磁性的大头针，在接近条形磁体下端的N极时，大头针上端就出现了S极，下端出现了N极，也就是说大头针具有了磁性。
2.磁场：(1)磁场的存在：在磁体的周围和通电导体的周围存在着磁场，这可以利用小磁针来检验。
小磁针在一般情况下是指南、北的，若小磁针指向忽然发生变化，则小磁针的周围必定有其它的磁场存在。
(2)磁场的方向:磁场具有方向性，当小磁针放在磁场各点不同处，小磁针N极的指向不同，这说明磁场各点方向是不同的，我们规定：在磁场中的某一点，小磁针静止时北极所指的方向就是这一点的磁场方向。
(3)磁场的性质:磁场的基本性质是它对放入其中的磁体产生磁力的作用，磁体间的相互作用就是通过磁场而产生的。
放在磁场中的小磁针能发生偏转，就是因为磁针受到了磁场的作用。
磁场虽然看不见、摸不着，但我们可以根据它对放在其中的磁体所产生的作用来感知它、认识它。
(4)磁感线:磁感线是形象地研究磁场的一种方法。
在磁场中画一些有方向的曲线，任何一点的曲线方向都是跟放在该点的小磁针北极所指的方向一致的，这样的曲线叫磁感线，磁体周围的磁感线都是从磁体的N极出来回到磁体的S极。
利用这些曲线可以形象地表示磁场中各点的磁场方向和磁场的强弱。
(5)地磁场：地球本身就是一个巨大的磁体，地球周围空间存在的磁场叫做地磁场。
地磁场的N极在地理南极附近，S极在地理北极附近。
地磁的两极与地理的两极并不重合。
中考物理电与磁复习
2020年中考物理电与磁复习【知识点梳理】【磁场】1、磁性：物体吸引铁、镍、钴等物质的性质。
2、磁体：具有磁性的物体叫磁体。
它有指向性：指南北。
3、磁极：磁体上磁性最强的部分叫磁极。
①．任何磁体都有两个磁极，一个是北极（N极）；另一个是南极（S极）②．磁极间的作用：同名磁极互相排斥，异名磁极互相吸引。
4、磁化：使原来没有磁性的物体带上磁性的过程。
5、磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。
6、磁场的基本性质：对入其中的磁体产生磁力的作用。
7、磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
8、磁感线：描述磁场的强弱和方向而假想的曲线。
磁体周围的磁感线是从它北极出来，回到南极。
（磁感线是不存在的，用虚线表示，且不相交）9、磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同。
10、地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近。
(地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象。
）【电生磁】11、奥斯特实验证明：通电导线周围存在磁场。
12、安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）。
13、安培定则的易记易用：入线见，手正握；入线不见，手反握。
大拇指指的一端是北极(N极)。
（注意：入的电流方向应由下至上放置）如： 14、通电螺线管的性质：①通过电流越大，磁性越强；②线圈匝数越多，磁性越强；③插入软铁芯，磁性大大增强；④通电螺线管的极性可用电流方向来改变。
15、电磁铁：内部带有铁芯的螺线管就构成电磁铁。
16、电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变。
17、电磁继电器：实质上是一个利用电磁铁来控制的开关。
它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。
2024年中考物理总复习+++磁与电
磁与电一、考点及典例知识点一电流周围的磁场1.奥斯特实验①通电后磁针转动，断电后磁针恢复原状，说明电流周围有磁场。
②电流的磁场方向跟电流方向有关。
电流方向变得相反，磁场方向也会变得相反。
2.电流的周围存在磁场，电流的磁场方向跟电流方向有关。
3.通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。
知识点二通电螺线管的磁场1. 将导线绕在圆筒上，做成螺线管（也叫线圈）。
通电后各圈导线磁场产生叠加，磁场增强。
如图甲为通电直导线周围的磁场，乙图为通电螺线圈的磁场。
2. 通电螺线管内部:磁感线均匀分布,各处磁场强弱相等。
3. 通电螺线管外部：磁场分布与条形磁铁的磁场一样。
4. 通电螺线管的方向与环绕螺线管的电流方向有关。
5.安培定则①通电直导线的安培定则：右手直握直导线，大拇指指向电流方向，四指弯曲的方向就是磁场的方向。
②通电螺线管的安培定则：用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极（N极）。
6.右手安培定则可以解决以下问题：（1）通过电流方向，判断通电螺线圈的N、S极。
（2）给出小磁针的N、S极，判断通电螺线管的N、S极和磁感线方向及电流方向。
（3）给出电流方向和螺线管N、S极，画出螺线管的绕法。
知识点三电磁铁1.电磁铁是一个带有铁芯的螺线管。
由线圈、和铁芯组成如图。
2.电磁铁通电时有磁性，断电时磁性消失。
3.工作原理：电磁铁是利用电流的磁效应来工作的。
【典例1】为测定一段导线中是否有直流电流通过，手边只有下列器材，其中最有效的器材是（）A. 被磁化的缝衣针及细棉线B. 带电的小球及细棉线C. 条形磁铁和细棉线D. 手电筒和细棉线【典例2】关于磁体、磁场和磁感线，以下说法中正确的是（）A. 铁和铝都能够被磁体吸引B. 磁体之间的相互作用是通过磁场发生的C. 磁感线是磁场中真实存在的曲线D. 小磁针在磁场中静止时，S极的指向就是该点磁场方向【典例3】如图所示的奥斯特实验说明了（）A. 电流的周围存在磁场B. 电流在磁场中会受到力的作用C. 导线做切割磁感线运动时会产生电流D. 小磁针在没有磁场时也会转动【典例4】通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态。

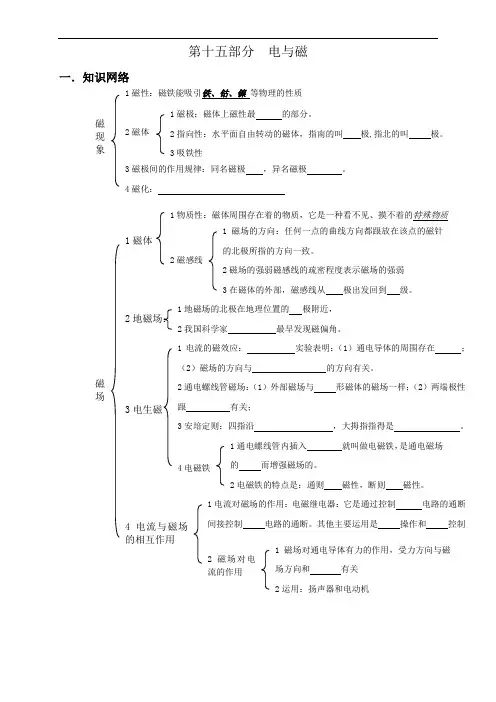

中考物理专项复习第十五部分电与磁
第十五部分电与磁一．知识网络1磁性：磁铁能吸引铁、钴、镍等物理的性质2磁体1磁极：磁体上磁性最的部分。
2指向性：水平面自由转动的磁体，指南的叫极,指北的叫极。
3吸铁性3磁极间的作用规律：同名磁极，异名磁极。
1磁体4磁化：磁现象磁场1物质性：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质2磁感线1磁场的方向：任何一点的曲线方向都跟放在该点的磁针的北极所指的方向一致。
2磁场的强弱磁感线的疏密程度表示磁场的强弱3在磁体的外部，磁感线从极出发回到级。
2地磁场：1地磁场的北极在地理位置的极附近，2我国科学家最早发现磁偏角。
3电生磁1电流的磁效应：实验表明：（1）通电导体的周围存在；（2）磁场的方向与的方向有关。
2通电螺线管磁场：（1）外部磁场与形磁体的磁场一样；（2）两端极性跟有关；3安培定则：四指沿，大拇指指得是。
4电磁铁1通电螺线管内插入就叫做电磁铁，是通电磁场的而增强磁场的。
2电磁铁的特点是：通则磁性，断则磁性。
4电流与磁场的相互作用1电流对磁场的作用：电磁继电器：它是通过控制电路的通断间接控制电路的通断。
其他主要运用是操作和控制2磁场对电流的作用1磁场对通电导体有力的作用，受力方向与磁场方向和有关2运用：扬声器和电动机二．练习一．磁现象1．物体能够吸引铁等物质的性质叫做，具有的物体叫做磁体．悬挂起来的磁体（如图），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的极和极．2．磁体各部分的磁性强弱不同，条形磁体的磁性最强，磁体上磁性最强的部分叫．3．磁极间相互作用规律是同名磁极__________；异名磁极______________．磁悬浮列车是利用同名磁极相互______的原理实现悬浮,从而大大减少摩擦力,来提高列车的速度.4．磁化是指原来没有磁性的物体在或的作用下获得磁性的过程．5．有甲、乙两根形状完全相同的钢棒，当甲的一端靠近乙的一端时，乙按如图方式转动起来，则可判断( )A．一定是甲棒有磁性，乙棒无磁性； B．一定是乙棒有磁性，甲棒无磁性；C．甲、乙都一定有磁性； D．甲、乙都可能有磁性。
中考物理-3.电与磁复习
电与磁复习知识集结知识元电与磁知识讲解一、常规知识点1．磁场、磁极（1）磁性：物体能够吸引铁、钴（gǔ）、镍（niè）等物质的性质叫做磁性。
（2）磁体：具有磁性的物体叫做磁体。
（3）磁极：磁体上磁性最强的部分叫做磁极。
任何磁体都有两个磁极（磁北极和磁南极），将磁体水平悬挂起来，当它静止时，指北的一端叫做磁北极（N极），指南的一端叫做磁南极（S极）。
（4）磁极间的相互作用：同名磁极之间相互排斥，异名磁极之间相互吸引。
（5）磁化：使原来没有磁性的物体获得磁性的过程叫做磁化。
一根没有磁性的大头针，在接近条形磁体下端的N极时，大头针上端就出现了S极，下端出现了N极，也就是说大头针具有了磁性。
有些磁性材料如软铁、硅钢很容易被磁化，但磁性不容易保留，称为软磁性材料，常用作电磁体、变压器、发动机的铁芯。
另一些磁性材料，如合金钢、碳钢不容易被磁化，但是一旦被磁化后磁性能长期保留，称为硬磁性材料，常用作扬声器、话筒等设备中的永磁体。
2．磁场、磁感线（1）磁场的定义磁体周围存在一种看不见、摸不着的特殊物质，叫做磁场。
（2）磁场的性质磁场对放入其中的磁体具有力的作用。
常用小磁针是否受到力的作用来检验小磁针所在的空间是否存在磁场。
（3）磁场的方向对磁场方向的描述人为规定为：在磁场中的某一点，小磁针静止时N极所指的方向就是该点的磁场方向。
（4）磁感线为了形象直观的描述磁场，人们按照“小磁针”的排列在磁场中画出一条条带箭头的假象曲线，这样的曲线叫做磁感线。
（5）磁感线的特点①磁感线是人为引入的一组假想曲线，是模拟无数小磁针在磁场中的分布和排列情况而画出的曲线，磁场中并没有客观存在的磁感线。
②用磁感线能形象地确定磁场的方向．磁感线上任一点的切线方向与该点的磁场方向一致。
③用磁感线能表示磁场的强弱。
磁感线越密处磁场越强，磁感线越疏处磁场越弱。
④磁感线为闭合曲线。
在磁体外部，从N极到S极；在磁体内部，从S极到N极。
⑤任意两条磁感线不能相交。
物理中考复习电与磁资料
一、磁场
➢ 各种磁体间的磁感线的分布情况
一、磁场
4、地磁场 ➢ 定义
在地球周围的空间里存在 着磁场，叫做地磁场。 ➢ 分布：
地磁北极在地理南极附近， 地磁南极在地理北极附近。 ➢ 地磁场的发现
我国宋代科学家沈括 （1034--1094）在公元 1086年写的《梦溪笔谈》 中，最早记载了地磁偏角 。
图9—6
课堂互动
3、如图9—7所示的四个图的装置可以用来演示物 理现象，则下列表述正确的是（ C ） A．图甲可用来演示电磁感应现象 B．图乙可用来演示磁场对电流的作用 C．图丙可用来演示电流的磁效应图9—7 D．图丁可用来演示电磁铁的磁性强弱与电流对通电导线作用的实验装置，当接 通电源，有电流由a至b通过导线ab时，它将受到磁场力作 用而向左运动，则：（ A ） A．当磁场方向相反时，ab将向右运动，电能转化为机械 能
图9—2
中考真题赏析
例2、（2010年梅州）小华同学用导线绕在铁钉上， 接入如图9—3所示的电路中，制成了一个 ___电__磁__铁____。闭合开关S，小磁针静止时左端应为 ___S___极，当滑动变阻器的滑片P向左移动时，它 的磁性将__增__强____。
图9—3
中考真题赏析
例3、(2010广州)如图9—4所示，在蹄形磁体的磁 场中放置一根与螺线管连接的导体 棒ab，当ab棒水平向右运动时，小 磁针N极转至右边。可使如图9—5 所示位置的小磁针N极转至左边的 操作是图7中的 （ A ）
压，弱电流电路的通断， 间接地控制高电压，强电 流电路的装置，还能实现 遥控。
➢电磁继电器的应用
二、电生磁
6.扬声器
➢1.定义： 扬声器是把电信号转换成声信号的一种装置。
➢2.原理：
中考物理教材复习电(磁)学第17讲电与磁课件
方向有关
产生感应电流
能量
□24 电电 能转化为□25 □26 机机械械能转化为
转化
机机械械 能
□27 电电 能
通电螺线管的极性跟电流方
向的关系：用□28 右右手手握住螺 通电导线在磁场
线管，让四指指向螺线管中 中 受 力 方 向 与 感应电流的方向与
方 电流的方向，则□29 拇指所指 □30 电电流 方 向 和 □32 磁磁场 方 向 和 导
(7)同学小明猜想磁场强弱会影响感应电流大小，于是他设计了如图乙所 示的电磁铁代替原有磁体再次实验，此时需要在图乙的电路中再接入的 元件是滑滑动动变变阻器阻器．用电磁铁代替原有磁体的好处是易易于于改改变变磁磁体体的的 磁磁性性强强弱 弱．
命题点 1：物理学史
1．(2020·襄阳 7 题 2 分)地理的两极和地磁的两极并不重合，最早记述
向右偏转 向左偏转
不偏转 向左偏转 向右偏转
通过比较第 2、3(或 5、6)两次实验可以得出感应电流的方向与 导导体体运运动动方方向向有关，通过比较第 2、5(或 3、6)两次实验可以得出感应 电流的方向与磁磁场场方方向 向有关．
(4)根据本实验中探究出来的实验结论还可以用来制作动动圈圈式式话话筒筒(选 填“动圈式话筒”或“扬声器”)． (5)若将图甲中灵敏电流计换成电源，该装置还可以用来研究通通电电导导体体在在 磁磁场场中中受受到到力力的的作作用用，并据此制成了电电动动机 机(选填“电动机”或“发 电机”)．
(3)磁化：一些物体在磁体或电流的作用下会获得磁性的现象．
2．磁场
(1)基本性质：磁场对放入其中的磁体产生□8 力力 的作用；磁极间的相 互作用是通过□9 磁磁场场 发生的． (2)方向：小磁针静止时□10 NN 极所指的方向规定为该点磁场的方向．
中考物理一轮复习：第20讲：电与磁
第20讲：电与磁考点梳理考点一、磁现象1、磁体：磁铁具有能吸引铁、钴、镍等物质的性质(吸铁性)。
2、磁极：磁体上磁性最强的部分叫磁极，任何磁体都有两个磁极，一个是北极(N 极)；另一个是南极(S极)。
3、磁极间的相互作用规律：同名磁极互相排斥，异名磁极互相吸引。
4、磁化：使原来没有磁性的物体带上磁性的过程叫磁化。
【注意】：物体与磁体相互排斥，其一定具有磁性；物体与磁体相互吸引，其不一定具有磁性。
考点二、磁场、磁感线1、磁场【1】、概念：存在于磁体周围的物质，它是一种看不见，摸不着的特殊物质。
【2】、性质：对放入其中的磁体产生磁力的作用，磁极间的相互作用是通过磁场发生的。
【3】、方向：在磁场中某点的小磁针静止时北极所指的方向为该点的磁场方向。
2、磁感线【1】、概念：用来方便研究描绘磁场所假想的闭合曲线，实际并不存在。
【2】、特征：在磁体周围，磁感线从N极出发回到S极；在磁体内部，磁感线从S极出发回到N极。
3、地磁场【1】、定义：地球周围存在的磁场。
【2】、分布：地磁南极在地理北极附近，地磁北极在地理南极附近。
【注意事项】：(1)磁感线上任何一点的切线方向都与置于该点的小磁针静止时N极所指的方向一致。
(2)磁感线是封闭曲线，它不会相交。
(3)磁感线有疏密，磁感线的疏密程度表示磁场的强弱。
4、磁偏角：地磁南极与地理北极、地磁北极与地理南极并不完全重合，中间有一个夹角，叫做磁偏角，是由我国宋代学者沈括首先发现的。
考点三、电生磁1、电流的磁效应——奥斯特实验【1】、现象：【2】、结论：通电导体周围存在磁场，磁场方向跟电流方向有关。
2、电流的磁效应——通电螺线管(1)分布：通电螺线管周围的磁场跟条形磁体的磁场相似；(2)判定：安培定则，用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
3、电磁铁【1】、定义：内部插入铁芯的通电螺线管；【2】、结构：电磁铁是由线圈和铁芯两部分组成；【3】、原理：电流的磁效应；【4】、特点：（1）磁性有无可以通过有无电流来控制；（2）磁性强弱可以通过线圈中线圈匝数和电流大小来控制；（3）磁极方向可以由电流方向和线圈绕向来控制。
2023年中考物理单元复习：电和磁(解析版)
单元复习20 电和磁1.关于磁场，下列说法正确的是（）A．地磁场的磁极与地球两极完全重合B．磁极间的相互作用不都是通过磁场发生的C．地磁场的形状跟条形磁体的磁场相似D．磁感线是磁场中真实存在的一些曲线【答案】C【详解】A．地磁场的北极在地理南极附近，地磁场南极在地理北极附近，地磁场的两极与地理的两极相反，且与地球的两极并不完全重合，故A错误；B．磁极间的相互作用是通过磁场而发生的，故B错误；C．地球是巨大的磁体，地磁场和条形磁体的磁场相似，故C正确；D．磁感线是科学家为了研究起来形象、直观，而描绘出来的，所以它不是真实存在的，故D错误。
2．在图描述磁场的各图中错误的是（）A．B．C．D．【答案】B【详解】A．外部磁感线由N极指向S极，故A正确，不符合题意；B．外部磁感线应由N极指向S极，B图画反了，故B错误，符合题意；C．地理北极为地磁的南极，地理南极为地磁的北极，则磁感线应由地磁的北极指向南极，故C正确，不符合题意；D．两同名磁极相对且均为N极，则磁感线应向外，故D正确，不符合题意。
故选B。
3.下列器材中没有应用磁性材料的是（）A．银行的储蓄卡B．医用的信息磁卡C．录音磁带D．VCD光盘【答案】D【详解】ABC．银行储蓄卡、医用的信息磁卡和录音磁带采用磁电记录方式，用的是磁性材料，故ABC不符合题意；D．VCD光盘是利用光来进行工作的，它在光驱中利用激光头发出的光来读取信息，故D符合题意。
故选D。
4.如图是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的。
东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。
“柢”指的是司南长柄，下列说法中正确的是（）A．司南的长柄是磁石的北极B．司南长柄指的是地磁北极C．地磁场的南极在地球地理的南极附近D．司南指南北是其本身有这样的特性【答案】B【详解】ABC．地球本身是一个大磁体，地磁南（S）极在地理北极附近，地磁北（N）极在地理南极附近，司南是用天然磁石磨制成的勺子，其实质就是一块磁铁，在地球的磁场中受到磁力的作用，静止时长柄指向南方（指向地理南极），则司南长柄是磁石的南极；地理上的南极是在地磁场的北极附近，即司南长柄指的是地磁场的北极。
九年级物理中考总复习电与磁
磁场
1.磁场：磁体周围存在一种看不见、摸不着能使磁 针偏转的物质，这种物质就是磁场。 2.磁场的特点： (1).看不见、摸不着； (2).它是确实存在的； (3).可以根据它对其他物体的作用来认识它。 3 ．磁场的基本性质：对放入其中的磁体有力的作用； 4 ．磁场方向规定：小磁针在磁场中某点静止时，N极 所指方向为该点磁场方向。
要点二
1、磁场方向的描述： (1)、小磁针静止时北极（N极）所指的方向 (2)、经过磁场中某点磁感线的切线方向
2 、研究问题的方法：物理学中对于一些看 不见、摸不着的现象或不易直接测量的物理 量，通常用一些非常直观的现象去认识，或 用易测量的物理量间接测量，这种研究问题 的方法叫转换法。
要点三
磁感线的几点说明：
第三部分
电 动 机与发电机
1.电动机
通电导体在磁场中受到力的作用 实验表明： ___________________. 注：电动机的工作原理 原因：通电导体周围存在磁场 ______________________ 或通电导体相当于磁体。 ____________________________
电流方向 和__________ 磁场方向 有关 受力方向与________ 电能转化为机械能 能量转化：_______________________
2.发电机
产生感应电流的条件：________ 闭合电路 和 一部分导体做切割磁感线运动 __________________________________.
5、在左图中请标出磁铁的磁感线方向和极性．在右图中，请标出 磁体和磁针的极性
S
N
N
S N
S
初中物理专题复习20电与磁(解析版)
专题20 电与磁考点1 磁现象 磁场若被判断的物体与已知磁体相互排斥，该物体一定具有磁性。
根据磁体具有吸铁性和异名磁极相互吸引的性质，若被判断的物体与已知磁体相吸引，该物体可能有磁性，也可能没有磁性。
任何一个磁体都有两个磁极，没有只有一个磁极的磁体，也没有两个以上磁极的磁体。
一个磁体截成两半，每一半都有单独的N极和S极；两个条形磁体异名磁极相互接触，变成一个整体，则接触部分变成新磁体的中间，是磁性最弱的部分。
考点2 电生磁当电流的方向或磁场的方向变得相反，通电导体受力的方向也变得相反。
如果同时改变电流方向和磁场方向，受力方向不变。
考点5 磁生电实验1 什么情况下磁可以生电1．实验器材：导线、开关、金属棒、蹄形磁铁、电流表。
2．实验方法：控制变量法和转换法。
3．实验电路：4．实验结论：(1)闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流。
(2)感应电流方向与导体切割磁感线的方向和磁场方向有关。
只改变两个因素中的一个，则感应电流的方向改变；若两个因素同时改变，则感应电流的方向不改变。
5．问题探究：(1)实验中，产生的感应电流非常小，如何感知？怎样感知感应电流的方向？靠灵敏电流计指针的偏转方向。
若向右偏，则说明电流从灵敏电流表的正接线柱流入；若向左偏，则反之。
(2)实验中，由于产生的感应电流较小，应采取怎样的措施使现象更明显？①尽可能选用磁性较强的蹄形磁铁；②可用导线制成矩形的多匝线圈代替单根导线；③切割磁感线时，垂直且尽量快速。
(3)在实验中，为什么要改变磁场的方向？目的是研究感应电流的方向和磁场方向的关系。
基础检测(限时30min)一、单选题1．一根条形磁铁不小心摔成两段后，一共会有N极的个数为（）A．1个B．2个C．3个D．4个【答案】B【解析】一根条形磁铁不小心摔成两段后，就会变成两个小的条形磁铁，因为每个磁体都有一个N极，所以一共会有N极的个数为2个。
故选B。
2．如图所示，下列关于磁现象的分析中，说法错误的是（）A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线B．乙图中，U形磁铁周围的磁感线在靠近磁极处分布得比较密C．丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相反D．丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理北极附近【答案】A【解析】A．磁感线不是真实存在的，所以在甲图中，所观察到的不是磁感线，是铁屑受到磁场力的作用而分布周围，故A错误，符合题意；B．U形磁铁周围的磁感线在靠近磁极处分布得比较密，远离磁极处分布得比较疏，故B正确，不符合题意；C．小磁针S极的受力方向向左，根据安培定则，通电螺线管左侧为N极，那么通电螺线管在该点的磁感线切线方向向右，则这两个方向是相反的，故C正确，不符合题意；D．小磁针静止时，N极指向是指向地磁南极附近，地理北极附近，故D正确，不符合题意。
2024年中考物理三轮复习突破-电与磁
2024年中考物理一轮复习专题：电与磁知识点梳理1.磁现象：（1）磁性：能够吸引铁、钴，镍等物质的性质。
（2）磁体：具有磁性的物体。
（3）磁极：磁体上磁性最强的部分，分别为南极和北极(S极和N极)。
（4）磁化：使原来没有磁性的物体获得磁性的过程。
2.磁极间的相互作用规律：同名磁极相互，异名磁极相互。
3.磁场：（1）磁场方向：在磁场中，磁针静止时极所指的方向。
（2）磁感线：可以形象、方便的描述磁场的曲线（注意：磁感线是假想出来的，不存在的）。
①方向：从磁体的极出发回到极；②图示：4.地磁场：（1）地球周围存在的磁场（信鸽、海龟等动物靠地磁场导航）。
（2）地磁北极在地理极附近，地磁南极在地理极附近。
（3）地磁两极与地理两极之间有小偏角，最早记述磁偏角的是我国宋代学者。
（4）图示：5.电生磁：（1）奥斯特实验：通电导线周围的周围存与电流方向有关的磁场，这种现象称为；磁场方向跟方向有关。
（2）螺线管：把导线绕在圆筒上；方向外部磁场与条形磁体的磁场相似。
（3）安倍定则（右手螺旋定则）：右手握住螺线管，四指指向螺线管中的电流方向，则拇指所指的那端就是螺线管的极。
（4）电磁铁：①有电流通过时有磁性，没有电流时失去磁性。
②电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。
（5）电磁继电器：①定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。
②工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。
6.电动机：（1）工作原理：通电导体在磁场中受力的作用运动。
（2）能量转化：电能转化为机械能。
7.磁生电：（1）法拉第实验：由于闭合电路中的一部分导体在磁场中做而产生电流的现象；简称电磁感应现象。
（2）感应电流其电流方向的决定因素：①磁场方向；②导体切割磁感线的方向。
中考物理20.6《电与磁》单元复习方案(解析版)
专题20.6 《电与磁》单元复习方案一、单元考点归纳总结考点一：磁现象1.磁体：具有磁性（具有吸引铁、钴、镍等物质的性质）的物体。
2.磁极：磁体上磁性最强的部分。
磁体有两个磁极，分别叫南极（S极）和北极（N极）。
3.磁极间相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
4.如果让磁体在水平位置上自由转动，静止时总是一端指南，一端指北。
指南的一端叫南极（S极），指北的一端叫北极（N极）。
考点二：磁场1.定义：磁体周围存在的一种特殊物质。
磁场是真实存在的。
2.基本性质：对放入其中的磁体有力的作用。
3.方向判定：在磁场中的某一点放入小磁针，小磁针静止时北极所指的方向即为该点的磁场方向。
4.磁感线：用来描述磁场强弱和方向的曲线。
磁感线不是真实存在的。
考点三：电流的磁效应1.奥斯特实验（1）该现象在1820年被丹麦物理学家奥斯特发现。
（2）表明通电导线周围存在磁场，电流周围磁场方向跟电流方向有关。
2.通电螺线管（1）通电螺线管外部的磁场与条形磁铁的磁场相似。
（2）它两端的磁极跟电流方向有关，可以用安培定则判定。
3.安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。
4.电磁铁（1）构成：通电螺线管和里面的铁芯。
（2）影响磁性强弱的因素a.同一个电磁铁，电流越大，磁性越强。
b.当电流相同螺线管外形一样时，线圈的匝数越多，磁性越强。
c.通电螺线管中有铁芯比无铁芯时磁性强。
（3）优点：电磁铁磁性的有无、强弱及磁场的方向可分别由电流的有无、大小及方向来控制。
（4）应用：电磁继电器。
考点四：磁场对电流的作用1.作用：通电导线在磁场中会受到力的作用。
2.力的方向：跟磁感线方向和电流方向有关。
3.说明:若导体中电流的方向或磁感线的方向有一个改变，则导体的受力方向也随之改变；若上述两个方向同时改变，则导体的受力方向不变。
4.能的转化：电能转化为机械能。
5.应用：直流电动机（1）构造：由磁极、线圈、换向器和电刷组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年中考物理电与磁复习【知识点梳理】【磁场】1、磁性：物体吸引铁、镍、钴等物质的性质。
2、磁体：具有磁性的物体叫磁体。
它有指向性：指南北。
3、磁极：磁体上磁性最强的部分叫磁极。
①．任何磁体都有两个磁极，一个是北极（N极）；另一个是南极（S极）②．磁极间的作用：同名磁极互相排斥，异名磁极互相吸引。
4、磁化：使原来没有磁性的物体带上磁性的过程。
5、磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。
6、磁场的基本性质：对入其中的磁体产生磁力的作用。
7、磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
8、磁感线：描述磁场的强弱和方向而假想的曲线。
磁体周围的磁感线是从它北极出来，回到南极。
（磁感线是不存在的，用虚线表示，且不相交）9、磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同。
10、地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近。
(地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象。
）【电生磁】11、奥斯特实验证明：通电导线周围存在磁场。
12、安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）。
13、安培定则的易记易用：入线见，手正握；入线不见，手反握。
大拇指指的一端是北极(N极)。
（注意：入的电流方向应由下至上放置）如： 14、通电螺线管的性质：①通过电流越大，磁性越强；②线圈匝数越多，磁性越强；③插入软铁芯，磁性大大增强；④通电螺线管的极性可用电流方向来改变。
15、电磁铁：内部带有铁芯的螺线管就构成电磁铁。
16、电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变。
17、电磁继电器：实质上是一个利用电磁铁来控制的开关。
它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。
还可实现自动控制。
【磁场对电流的作用】1、磁场对电流的作用：通电导线在磁场中要受到磁力的作用。
是由电能转化为机械能。
应用是制成电动机。
2、通电导体在磁场中受力方向：跟电流方向和磁感线方向有关。
（左手定则）3、直流电动机原理：是利用通电线圈在磁场里受力转动的原理制成的。
【磁生电】1、电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流。
2、产生感应电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动。
3、感应电流的方向：跟导体运动方向和磁感线方向有关。
（右手定则）4、电磁感应现象中是机械能转化为电能。
5、发电机的原理是根据电磁感应现象制成的。
交流发电机主要由定子和转子组成。
6、交流电：周期性改变电流方向的电流。
7、直流电：电流方向不改变的电流。
【例题讲解】1、微风吊扇通电后扇叶转动，此过程中能转化为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是生电的现象，人们利用这一原理制成了（发电机/电动机）．（20XX江苏盐城）2、如图5为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（）（巴中08）A．温度升高至74℃时，L1亮灯报警B．温度升高至74℃时，L2亮灯报警C．温度升高至78℃时，L1亮灯报警D．温度升高至78℃时，L2亮灯报警3、如图8是有关电与磁实验装置图，其中用来研究磁场对电流作用的是（）（巴中08）4、如右图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定.当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍然静止.在此过程中，条形磁铁受到的摩擦力（）（自贡08）A．逐渐增大，方向向右B．逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左5、下列研究方法中，采用了控制变量法的是（）（自贡07）A.根据电灯是否发光，来判断电路中是否有电流存在B.用小磁针的偏转说明磁场的存在C. 探究电流与电阻的关系时，要保持电压一定D.比较条形磁铁与蹄形磁铁磁感线形状的异同点6、下列装置中应用电磁感应现象工作的是（）（自贡07）A.发电机B.电磁继电器C.电热器D.直流电动机7、如右图所示，当闭合开关S，且将滑动变阻器滑片P向左移动时，图中的电磁铁（）（自贡07）A.a端是N极，磁性增强B. b端是N极，磁性增强C. a端是S极，磁性减弱D. b端是S极，磁性减弱8、我们常见到的各种IP卡和银行卡的说明书上标明忌与磁体靠近，这是为什么？9、“远望”号航天测量船，通过发射和接收一种波．对“嫦娥一号”进行跟踪、测量与控制．这种波是（）A．红外线B．紫外线 C．超声波D．微波10、（09成都）维修电器需要一个4Ω的电阻，而维修工手边共有四只电阻，它们的代号和阻值分别是R1=lΩ、R2=3Ω、R3=6Ω、R4=12Ω。
(1)请你设计一种方案，只选用其中的两只电阻，通过电阻串联或并联的方式，得到“一个”阻值为4Ω的“等效”电阻。
（要求在右侧的虚线框中画出电阻的连接图并标示出电阻的代号，无须做任何说明）(2)若将得到的阻值为4Ω的“等效”电阻接到电压为6V的电源两端，请求出你选用的两只电阻中阻值较小的那只电阻消耗的电功率。
【课堂自评练习】1、请按要求将上右图中的电磁铁连入你设计的电路中（在方框内完成）。
要求：A电路能改变电磁铁磁性的强弱；B．电路接通后能使小磁针静止在图示位置。
2、英国物理学家法拉第经过l0年不懈的努力，发现了电磁感应现象。
如图2所示四个实验中，表示这一重大发现的是( )（南充08）3、下列关于电磁铁和磁感线的说法中，正确的是（）（成都08）A．电磁铁的磁性有无和磁性强弱可以改变B．电磁铁能永久性地保持磁性C．磁感线是真实存在的D．磁体外部的磁感线总是从S 极出发，回到N极4、如图所示的实验装置图中，能够说明电磁感应现象的是（）（泰州08）【课后练习】5、如图3所示，当开关S闭合时，电磁铁的磁性强弱和方向情况是（）（宜宾08）A．电磁铁的磁性增强，A端是N极B．电磁铁的磁性减弱。
A端是N 极C．电磁铁的磁性增强，A端是S极D．电磁铁的磁性减弱，A端是S 极6、物理研究中常常用到“控制变量法”、“模型法”、“等效替代法”、“类比法”等研究方法，下面是初中物理中的几个研究实例：①研究电流时，把它与水流相比；②利用磁感线来描述磁场；③作用在同一物体上的两个力，可以用一个合力来代替它；④用并联的总电阻来代替两个并联的电阻。
这几个实例中，采用相同研究方法的是（）（宜宾08）A．①②B．②③C．③④D．①④7、如图5所示，按小磁针的指向标出螺线管的极性和电流方向。
8、下列说法中正确的是（）（内江08）A．导体作切割磁感线运动时，所产生的感应电流的方向与磁场的方向和切割磁感线的运动方向都有关系B．化学电池提供的是交流电C．核能发电的能量传递和转化过程是：核能→发电机转子的机械能→水和水蒸汽的内能→电能D．对于高压带电体，只要我们不去接触它就一定不会发生触电危险9、如图所示，根据小磁针静止时所指示的方向，标出通电螺线管中的电流方向和电源的正、负极。
（内江08）10、如图5所示的自动控制电路中，当开关S闭合时，工作电路的情况是（）（宿迁08）A．灯亮，电动机不转动，电铃响B．灯亮，电动机转动，电铃响图5 C．灯不亮，电动机转动，电铃响D．灯不亮，电动机不转动，电铃响11、对右图所示情况，以下说法正确的是（）（乐山08）A、当开关S闭合后螺线管下端是N极B、当开关S闭合时，小磁针将逆时针转动，静止后S极向上C、当开关S闭合时，小磁针将顺时针转动，静止后N极向上D、当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱12、我国家庭电路的电压为_____V，家用电器都________（选填“并联”或“串联”）在电路中，如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是_____________（说出一种即可）。
（乐山08）13、如图所示，闭合开关，小磁针静止时N极指向通电螺线管的b端，则通电螺线管的a端是________极；在滑动变阻器的滑片向右移动的过程中，通电螺线管对小磁针的磁力逐渐______________。
（辽宁08）14、（09福州市）如图5所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。
当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小15、（09湖州）小明观察了市场上自动测高仪后，设计了以下四个电路（其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。
其中能实现身高越高，电压表示数越大的电路是（）16、（09河南）子地磅的电路图。
当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。
（选填“变大”“变小”或“不变”）。
这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。
17、（09贵阳）如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20XX当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。
18、（09成都）下列做法中，符合安全用电原则的是（）A．使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线B．用湿布擦正亮着的台灯灯泡C．在电线上晾晒湿衣服D．有人触电时，直接用金属杆去挑搭在触电人身体上的电线19、（09河南）常常用到“控制变量法”、“等效替代法”、“模型法”、“类比法”等方法，下面是初中物理中的几个研究实例：①用总电阻表示同一段电路上串联的两个电阻；②用光线表示光的传播方向；③研究电流时把它与水流相比；④利用磁感线来描述磁场。
上述几个实例中，采用了相同研究方法的是A．①③ B．②③ C．②④ D．①④20XX图所示，小灯泡L标有“8V 4W”字样。
闭合开关，小灯泡正常发光，电流表的示数为2A。
求：（1）小灯泡L的电阻；（2）通过R0的电流；（3）电阻R0消耗的电功率。
（20XX自贡）。
