交流接触器选型要点

交流接触器选型要点沟通接触器的选型主要需要确定种类，负载类型，主回路参数，掌握回路参数帮助触点，以及电气寿命，机械寿命及工作制等多种状况综合考虑。

选型要点：1、依据使用目的要求根据上述系列选择种类：留意严格区分接触器的主回路是沟通还是直流。

目前的常规接触器主回路都是沟通，掌握回路有直流和沟通两种。

沟通接触器不同于直流接触器，用于直流负载时只适用DC-1至DC-5负载（有肯定条件和使用方法限制），对于DC-5以上得直流负载建议使用直流接触器。

另外电容接触器不能用一般沟通接触器替代。

2、负载类型和主回路参数确定：主回路参数主要是额定工作电压，额定电流，操作频度，极数，通断力量，绝缘电压和耐受过载力量。

尤其要留意负载类型：接触器可以运行在不同的负载类型下，但是对应的选择型号不同，不能完全依靠主极电压和功率选型。

配电类负载（阻性负载）根据AC-1选型；一般电机负载根据AC-3选型；绕线式电机的频繁起停根据AC-2选型；鼠笼电机的频繁起停应根据AC-4负载选型，由于此两类负载在频繁通断时切断的电流超过正常运转电流，选型过小会发生触头熔焊现象，例如频繁正反转，行车，频繁点动的行业。

另外对于4极接触器，有主极2NO+2NC，或者4NO两大系列，不能使用一般3极接触器加帮助触点进行替代。

3、掌握回路及帮助触点：接触器的线圈电压根据掌握回路电压确定。

目前，国产D2系列接触器只有沟通线圈。

假如需要直流线圈，需要选择进口进口TesysD,TesysF的产品。

另外直流线圈接触器还有低功耗的进口TesysD,和TesysK产品。

请客户留意选择。

对于帮助触点，不同接触器的触点安装位置和个数均不同，需要查表确定。

4、电气寿命和机械寿命：在设计过程中假如对电气寿命有严格超过**百万次要求，请根据样本上的寿命曲线查表确定。

交流接触器的选型

交流接触器的选型交流接触器的选择，须根据负荷的类型及工作参数来合理选择。

大体可分为以下步骤：一、选择交流接触器的类型交流接触器根据负荷类别可分为：AC1 、AC2 、AC3及AC4 。

AC1交流接触器所对应的控制对象为无感或微感负荷，比如白炽灯等等；AC2交流接触器主要用于绕线式的异步电动机的启动及停止；AC3交流接触器的主要用途为控制鼠笼型异步电动机的运转及运行中分断；AC4交流接触器主要用于笼型异步电动机的启动、反接制动、反转及点动。

二、选择交流接触器的各种参数要根据被控制对象及工作参数（电压、电流、功率、频率及工作制等。

）来确定交流接触器具体的额定参数。

1、交流接触器的线圈电压，一般选择低一些的，这对交流接触器的绝缘等级要求就可以降低，也方便使用安全。

不过为了方便或减少设备，经常按照电网的实际电压选择。

2、若操作频率不高的电动机，比如压缩机、空调、风机、各类冲床等，交流接触器的额定电流的选择只要大于负荷额定电流就好。

交流接触器可选用CJl0、CJ20等型号。

3、对于任务重的电机，例如机床控制主电机、电梯、升降机、破碎机等，它们的平均操作频率超过100次/min，经常在起动、点动、正反向制动、反接制动等状态频繁转换，那就要选择如CJl0Z、CJl2型的交流接触器。

通常为了保证电气寿命，一般选择让交流接触器降容使用，只要交流接触器额定电流大于电机额定电流就可以了。

4、如果交流回路中的电容器投入电网或者从电网中切除时，交流接触器的选择需考虑电容器的合闸冲击电流。

通常交流接触器的额定电流可以按照电容器的额定电流的1.5倍来选择，可以选择的型号有CJ10、CJ20等。

5、用交流接触器对变压器进行控制时，必须考虑到浪涌电流的对接触器的影响大小。

通常是按照变压器额定电流的二倍来选择交流接触器，可选择的型号有CJl0、CJ20等。

6、对于中央空调控制来讲，一般是选择通用交流接触器型号CJX2系列。

7、交流接触器用于照明设备的控制，要按照照明设备额定电流的1.1～1.4倍来选择交流接触器，可以选择型号CJl0、CJ20。

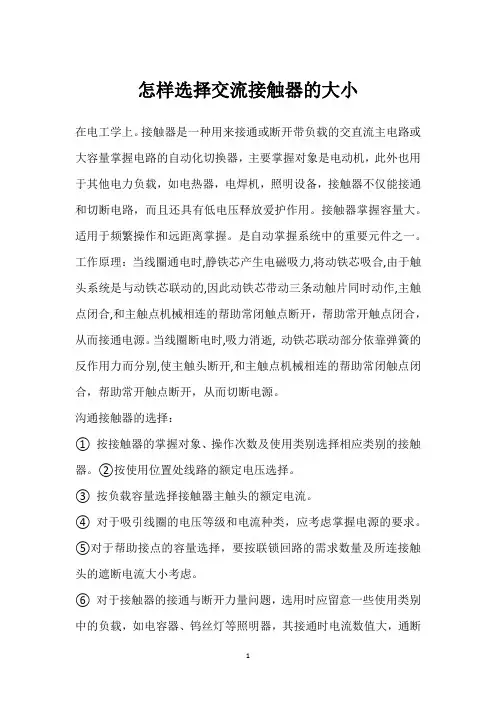

怎样选择交流接触器的大小

怎样选择交流接触器的大小在电工学上。

接触器是一种用来接通或断开带负载的交直流主电路或大容量掌握电路的自动化切换器，主要掌握对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放爱护作用。

接触器掌握容量大。

适用于频繁操作和远距离掌握。

是自动掌握系统中的重要元件之一。

工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的帮助常闭触点断开，帮助常开触点闭合，从而接通电源。

当线圈断电时,吸力消逝, 动铁芯联动部分依靠弹簧的反作用力而分别,使主触头断开,和主触点机械相连的帮助常闭触点闭合，帮助常开触点断开，从而切断电源。

沟通接触器的选择：① 按接触器的掌握对象、操作次数及使用类别选择相应类别的接触器。

②按使用位置处线路的额定电压选择。

③ 按负载容量选择接触器主触头的额定电流。

④ 对于吸引线圈的电压等级和电流种类，应考虑掌握电源的要求。

⑤对于帮助接点的容量选择，要按联锁回路的需求数量及所连接触头的遮断电流大小考虑。

⑥ 对于接触器的接通与断开力量问题，选用时应留意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。

⑦对于接触器的电寿命及机械寿命问题，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满意要求则应降容使用。

⑧选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。

⑨对于照明装置适用接触器，还应考虑照明器的类型、起动电流大小、起动时间长短及长期工作电流，接触器的电流选择应不大于用电设备（线路）额定电流的90%。

对于钨丝灯及有电容补偿的照明装置，应考虑其接通电流值。

⑩设计时应考虑一、二次设备动作的全都性。

如何选择交流接触器

如何选择交流接触器1．额定电压：铭牌额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选用380V的交流接触器。

2．额定电流：铭牌额定电流是指主触点的额定电流。

通常用的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断―长期工作制时的电流值。

若超过8小时，必须空载开闭三次以上，以消除表面氧化膜。

如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使用当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高10~25%；箱柜安装，允许提高5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引线圈的接触器；直流接触器断开时产生的过电压高达10~20倍，故不宜采用高电压等级，电压太低，接通线圈用的继电器或接触器的联锁触点不可靠）4．操作频率：指每小时接通的次数，交流接触器最高为600次/h，直流接触器可达1200次/h。

5．辅助触头的工作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，一是约定发热电流，一是工作电流。

工作电流有多种，而约定发热电源只有一个。

约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能承载的最大电流。

”工作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定。

交流接触器选型知识

第四章产品型号含义和典型产品介绍
• 典型产品介绍
• CJX1系列交流接触器从9A至170A共有12个规格。
第四章产品型号含义和典型产品介绍
• 典型产品介绍
• CJX2系列交流接触器从9A至95A共有10个规格。
第四章产品型号含义和典型产品介绍
• 典型产品介绍
• CJX2F系列交流接触器从115A至800A共有10个规格。
第五章接触器的选用
• 鼠笼型感应电动机AC－4使用类别用接触器的选用
当电动机处于点动或需反向运转、反接制动时，负载与AC－3不同，其通断电流为6Ie。为AC－4使用类别。此时的功率要比AC－ 3条件下小一些。
第五章接触器的选用
• 混合负荷电动机负载用接触器的选用
在许多情况下，接触器是在 AC－3和AC－4或AC－2 和 AC － 4 条件下混合使用，即在正常通断与点动操作方式下混合使用。混合使用的触头寿命X可用右侧公式计算：
第三章产品结构及主要参数
• 接触器的主要技术参数额定绝缘电压 Ui、额定工作电压 Ue、额定电流 Ie、每小时操作循环次数（额定操作频率）、电寿命次数、机械寿命次数、控制回路的控制电压Us
第四章产品型号含义和典型产品介绍
• 接触器的型号及含义接触器产品型号规格繁多，不同的型号有不同的含义，但一般可分为接触器代号、设计序号、在AC-3使用类别额定工作电压 380V下的额定工作电流值、常开辅助触头数、常闭辅助触头数和是否直流操作等。
第五章接触器的选用
• 笼型感应电动机AC－3使用类别用接触器的选用电动机有笼型和绕线型电动机，其使用类别分别为 AC－2，AC－3和AC－4，因此，对不同型式和使用类别的电动机用选用不同结构的接触器。笼型电动机的起动电流约为6倍电动机额定电流Ie，接触器分断电流为电动机额定电流Ie。其使用类别分别为AC－3 。选用的方法有查表法和查选用曲线法。

交流接触器选型原则

交流接触器选型原则
交流接触器，这可是电气工程中超级重要的角色啊！那在选型的时候到底要遵循哪些原则呢？咱可得好好唠唠。

先说说负载类型吧，就像不同的人有不同的性格和需求一样，交流接触器面对的负载也是多种多样的。

是电动机负载呢，还是照明负载、电热负载等等？这可得搞清楚，不然就像给小孩穿大人的衣服，不合适呀！比如电动机负载启动时电流大，那你就得选个能承受得住这种大电流冲击的接触器，这多关键啊！
再看看使用环境，是在高温高湿的地方呢，还是在干燥寒冷的环境？这就好比鱼得生活在适合它的水域里一样。

如果环境恶劣，那对接触器的要求可就更高了，得选个皮实耐用的，不然三天两头出问题，那不烦死啦！
接触器的额定电流也不能忽视呀！这就像人的饭量，得选个能“吃饱”但又不会“撑着”的。

选小了，带不动负载，那不是白搭；选大了，又浪费资源，多不划算。

还有操作频率呢，就像人跑步一样，频繁地跑肯定累得快呀。

如果操作频率高，那接触器就得经得起这种“折腾”，质量得过硬才行。

你说这些原则重要不重要？这不就跟建房子一样，根基得打牢啊！要是随便选个不合适的交流接触器，那后面出问题可就麻烦大了。

咱可不能在这上面犯糊涂，得认真对待，就像给自己挑一双合脚的鞋子一样。

所以啊，在交流接触器选型的时候，一定要把这些方面都考虑周全了，一个都不能少！只有这样，才能选出最合适的那个“它”，让整个电气系统稳定可靠地运行。

这可不是开玩笑的事儿，大家可都得重视起来呀！。

交流接触器的选型

交流接触器的选型摘要：接触器的定义：仅有一个起始位置，能接通、承载和分断正常电路条件（包括过载运行条件）下的电流的一种非手动操作的机械开关电器。

关键词：接通、承载、分断。

引言：符合的标准，国家标准GB14048.4-2003（低压开关设备和控制设备低压机电式接触器和电动机启动器）。

或国际标准IE60947-4-1：2000标准。

三类和四类，分别记为AC1一：基本知识、接触器的工作原理接触器的基本工作原理是利用电磁原理通过控制电路的控制和可动衔铁的运动来带动触头控制主电路通断的。

（二）、交流接触器的选型有什么计算公式交流接触器在选择的时候一般要看电机的额定电流，交流接触器靠电流选型，交流接触器电流=电机的额定电流*1.5以上都可以。

主要是看热继电器保护，接触器只是导通的作用。

（三）、接触器的类型交流接触器按负荷种类一般分为一类、二类、、AC2 、AC3和AC4 。

一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。

二、接触器的选用（一）、常用负载电流通常来说，接触器的选型有诸多因素外，与负载密切相关，而负载种类繁多，不同的负载有不同的电流特性，我们必须了解不同负载的启动电流。

1、电热元件负载1.4倍（AC-1）照明负载15倍（AC-5b）2、低压变压器负载15—20倍（AC-6a）3、电容器负载可达20—30倍，一般在电路中串附加电感或电阻限流（AC-6a）4、电动机负载绕线式电动机切换的3—5倍（AC-2），鼠笼电动机启动电流为6—8倍，电压为额定电压，正常运转后分断的电流是额定电流，但电压因反电势仅为额定电压的0.17倍（AC-3），而AC-4类属于在启动中接通和分断类，都要在6倍电流下进行，因此使用条件最为苛刻。

交流接触器选型根据电动机的启动电流来选

交流接触器选型根据电动机旳启动电流来选,一般取启动电流旳1.５倍比较合适ﻫ５5KW在三角形接法运营电流是80A左右,因此该接触器选120A旳即可ﻫ而你采用旳是星型启动,那么星型旳接触器就要考虑到启动电流55KW在星型接法运营电流是８0A旳1/3，即２7Ａ左右；此外启动电流一般按7倍旳运营电流计算，因此该接触器选２00A旳即可。

电动机配套使用旳交流接触器,应当考虑到电动机旳启动电流，选择不小于电动机额定电流３－5倍旳。

交流接触器过小,其触点容易产生火花、发热，甚至烧坏。

交流接触器旳阐明书上有使用规定,你参照选择使用就可以了。

其他答案１。

电机1．1，１.５，2.2，３,4,5.5，7.５,10，１1，1５，１8.5，２2，3０。

ﻫ2。

接触器cｊx２(cj２0)９A，9A，12A,１6A，25A，40A,40A,５0A,63A，６5A,65A（１00Ａ）,1００A, ﻩﻩﻩﻩ每一千瓦旳工作电流为两安左右,我喜欢用两到三倍旳,比较耐用性能又好,价钱也贵不了多少。

根据电动机功率选择接触器,如7.5千瓦电动机电流１5A,接触器选择电流为２0A旳.２．２千瓦电动机电流5Ａ,接触器选择电流为10A 旳.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机旳功率考虑电机旳额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一种千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除懂得其额定电压以外还必须懂得其额定功率及额定电流例如一台三相异步电机7.5KW４极常用一般有２、４、6级级数不同样其额定电流也有区别其额定电路约为１5A 。

1、断路器一般选用其额定电流１.５－２.5倍常用DZ47-60 32A2、电线根据电机旳额定电流１5A选择合适载流量旳电线如果电机频繁启动选相对粗一点旳线反之可以相对细一点载流量有有关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-２.5倍，一般其选型手册上有型号这里我们选择正泰ＣJX2--2５１0还得注意辅助触点旳匹配不要届时候买回来辅助触点不够用。

如何选择交流接触器

方法/步骤
左图表示了本步骤的内容，以图片内容为准。
感谢观看
方法/步骤
Байду номын сангаас
我们一电动机裹吩为例，可以看一看电动机的品牌上所载功率多少，算出额定电流。
然后通过额定电流的多是选择相对应的交流接触器。如图该电机是0.37KW 若三相供电则额定电流为耕矿功率除以电压再乘以功率因数，也可以看铭牌上的额定电流，选择相应的交流接触器，此铭牌电流是1.1A所以我们交流接触器选择大于1.1A的30%左右。可以选择0910接触器，但是热继电器必须选择较小型的如1-2A的这样可以起到保护电机的作用
方法/步骤
左图表示了本步骤的内容，以图片内容为准。
方法/步骤
左图表示了本步骤的内容，以图片内容为准。
方法/步骤
比如7.5kw的三相异步电机，采用直接启动是不是选择CJX1-25就行了，因为查表得知它的可控电机功率时 7.5kw，所以其额定电流为19A，选择接激杰仗触器要有30%的额度，所以接触器额定电流应25A，
如何选择交流接触器
参考资料：电动机控制
电机控制是指，对电机的启动、加速、运转、减速及停止进行的控制。根据不同电机的类型及电机的使用场合有不同的要求及目的。对于电动机，通过电机控制，达到电机快速启动、快速响应、高效率、高转矩输出及高过载能力的目的。
内容介绍
交流接触器选择需要看负载功率多大。一般负载的额定功率决定交流接触器的型号。

交流接触器选型计算公式

交流接触器选型计算公式1. 根据电机额定电流选择。

- 一般来说，对于普通三相交流电动机，交流接触器的额定电流I_CJ应大于或等于电动机的额定电流I_M，即I_CJ≥ I_M。

- 对于电动机额定电流的计算，如果是三相异步电动机，其额定电流I_M=(P)/(√(3)Ucosφeta)，其中P是电动机的额定功率（单位：kW），U是电动机的额定电压（单位：V），一般为380V，cosφ是电动机的功率因数，eta是电动机的效率。

- 例如，一台三相异步电动机，额定功率P = 10kW，额定电压U = 380V，功率因数cosφ=0.85，效率eta = 0.9。

- 首先计算电动机额定电流I_M=(10×1000)/(√(3)×380×0.85×0.9)≈19.9A。

- 那么交流接触器的额定电流应选择大于或等于19.9A的型号，如可以选择额定电流为25A的交流接触器。

2. 考虑启动电流。

- 电动机在启动时会产生较大的启动电流，一般鼠笼型电动机的启动电流是额定电流的4 - 7倍。

- 为了确保交流接触器在电动机启动时能够可靠工作，对于频繁启动的电动机，交流接触器的额定电流应适当放大。

可以按照I_CJ≥ kI_M来选择，其中k为系数，对于频繁启动的电动机，k可取1.5 - 2.5。

- 例如，对于上述10kW电动机，如果是频繁启动，取k = 2，则I_CJ≥2×19.9 = 39.8A，此时应选择额定电流为40A或更大的交流接触器。

3. 控制回路电压的选择。

- 交流接触器的控制回路电压有多种，如220V、380V等。

这需要根据控制电源的实际情况来选择。

- 如果控制电源是220V的单相电源，就选择控制线圈电压为220V的交流接触器；如果控制电源是380V的三相电源中的一相，就可以选择控制线圈电压为380V的交流接触器。
