配准后的，继续点击Editor开始编辑境界线图层，跟踪矢量化县界，并标注线的类型为县界线。
地图学实验报告
栅格图像矢量化一.实习目的熟练使用MapGis的快捷键，掌握将栅格图转换成矢量图的方法和步骤。
二．实习内容利用软件中自带的tif栅格图像，装入并进行手动线性矢量。
三．实习要求在矢量化时，将不同的地物放入不同的层。
四．实习步骤1.首先打开软件所需的狗，然后打开MapGis软件。
2.指到图像处理，点击输入编辑，选择新建文件并点击确定。
3.点击工作窗口将菜单栏激活，选择矢量化，点击装入光栅文件，选择一个tif的栅格图像确定。
4.选择设置，修改目录环境，可以选择默认，也可以把临时目录改成自己想把文件放到的文件。
5.开始准备矢量化，将十字光标放在左上角，按F5放大图像到显示比例大于40.6.选择输入线，修改线型，线颜色以及图层，确定。
7.稍微超出图一点，按F8加点，然后用鼠标找方向，顺着目标加点，画完一条线后按鼠标右键断开。
8.一直重复6,7步骤。
9.当画完一个图层时，选择图层，存当前层，保存线。
三．补充说明MapGis主要绘图工具和使用方法F5键：放大F6键：找方向F7键：缩小F8键：加点F9键：退点输入线工具，输入点工具，输入区工具等等。
四．实习心得Mapgis我们是第一次接触，以前也自学了点，但是觉得好麻烦，不知道怎么做。
当老师这么一步步的指导，才发现实际操作也并不是这么难，慢慢也有了点信心和兴趣。
主要的问题还是对操作步骤不太熟悉，一些快捷键运用的不太熟练，对地图的分层，每层要求什么颜色线条的粗细也不了解，只能按自己的喜好随便选择，但是我知道这是不对的。
另外，对地图也没有那种熟能生巧的感觉，矢量化的很慢，而且出错很频繁。
但是我知道以后多练练就会好了。
附图：1.原光栅图像2.矢量化图。
地图学制图实习报告（普通地图、专题地图）
.. 地图学实习报告书学院：资源与环境科学学院专业：资源环境与城乡规划（房地产开发与管理方向）学号：110906026姓名：张婷文指导老师：陶明娟、杨琳珩一、实习目的：《地图学》是地理科学专业的主干课程。
地图学是以地图信息传递为中心的，探讨地图的理论实质、制作技术和使用方法的综合性科学，同时，地图学也是一门实践性很强的课程。
因此，在教学安排上，我们集中了一周的时间进行地图学实习。
通过实习，促进综合知识向综合能力的转化，培养综合分析问题和解决问题的能力，培养实事求是的科学态度和严谨的工作作风，锻炼探索精神和进取精神，增进创新思维，增强创新与设计能力，开拓专业视野，巩固加深地图学知识，提高理论知识运用能力。
全面的检测加深对电子地图的理解，掌握电子地图制作的方法，提高地图设计能力，对图幅、符号、图形制作、专题设计地图基本要素等较好的认识。
通过实习熟悉地图的性质、用途、基本要求。
二、实习内容本次实习的内容主要有：①熟悉MapInfo 系统；②结合专业背景及课程要求，进行普通地图设计；③应用MapInfo 软件制作普通地图；④进行专业内容的专题地图设计；⑤应用MapInfo 软件制作专题地图，⑥写作实习报告。
三、实习中遇到的问题及解决：问题一：当时学校计算机实验室的服务器没有连接上，班级人数太多，怕机房电脑出现死机的情况。
方法：有笔记本电脑的同学带上自己的电脑到机房实习，没有的用学校机子，用自己电脑的同学晚上也可以赶赶进度。
问题二：班上没有进行分组，老师讲解如何操作的时候，很多时候听不全面。
方法：老师讲解多次，听懂的同学教其他人如何操作，也可以拿笔和纸将老师操作过程简单地记录下来。
问题三：操作速度慢，怕自己操作失误。
方法：熟能生巧，多练习，找感觉，每次做完一个图层就保存下来，修改后也随手保存。
问题四：画县级居民点时，由于县级居民点数目较多，容易遗漏。
方法：以市为单位或者以颜色区分画县级居民点，并且一一标注，点完后和同学核对一下有无遗漏，有遗漏的补上去。
地图学实习报告4篇
地图学实习报告4篇地图学实习报告篇1一．实习目的：1、了解地形测量的工作内容和工作步骤。
2、熟练水准仪、经纬仪、平板仪等测量工具的操作使用。
3、明确地形特征点的选择。
4、掌握距离、角度、高程测量的方法。
5、根据实测地形点勾绘等高线图。
6、强化理论与实践的结合，充分发挥所学运用到实际问题中。
7、提高分析问题、解决问题的能力，拓展与同学合作的能力。
8、培养大学生团队合作的工作素质。
二．实习内容：学会综合熟练运用水准仪、经纬仪、平板仪、钢尺等工具，进行高程测量、方位角测量、控制测量等工作；对学校白马湖及其周围地形进行测量和计算，然后按1：500比例尺转绘到图纸上；接着扫描，导入MapGIS软件进行数字化，最后进行整饰，包括图例，标题，比例尺等；导出成果，打印装订在实习报告中。
（一）准备工作：水准仪×1，水准尺×2，尺垫×2，经纬仪×1、钢尺×1、平板仪×1，平板仪脚架，铅笔，图纸，大头针，橡皮，记录板，计算器等测量工具及辅助工具。
（二）水准点的选设：根据白马湖测区的实地情况进行选点。
选点时要求通视条件良好，能够测到尽可能多的地形特征点，就地把水准点标记为A,B,C,D,E,F,G,H。
（三）用水准仪测量相邻控制点的高差。
要求高程闭合差不超过±12√L。
（四）水准路线长度丈量：用钢尺往返丈量水准路线的长度，相对精度要求小于1/20__。
（五）水准测量高差闭合差的计算与调整（1）高差闭合差的计算：h=∑h测-∑h理（2）高差闭合差的允许值：h≤±40√L，L的单位是km。
（3）调整：反符号按比例分配。
（六）导线控制点的选设：根据白马湖测区的实地情况进行选点。
选点时要求通视条件良好，能够测到尽可能多的地形特征点，就地把主要角点逆时针标记为A,B,C,D,E,F,G,H。
（七）导线边长丈量：用经纬仪或钢尺往返丈量各导线的边长，丈量精度要求小于1/20__。
地图学上机报告心得
地图学上机报告心得概述在地图学上机实验中，我学到了地图制作、地图投影、地图符号化等基本的地图学知识和技能。
本文将从实验过程、实验感悟、实验收获三个方面，总结和反思这次实验。
实验过程这次实验的主要任务是利用地图制作软件ArcGIS，制作一幅地图，地图内容和范围自选。
在实验过程中，我选择制作了一个以我所在的城市为中心，展示城市周边主要景点和交通路网的地图。
具体步骤如下：1. 数据收集：在实验前，我先行收集了城市周边的景点和交通路网的数据。
通过百度地图等资源，我找到了城市附近的著名景点的坐标，并且从政府网站上获取了路网的相关数据。
2. 数据处理：将收集到的数据进行整理和处理，选择合适的投影方式，并对数据进行投影变换。
由于我选取的是城市为中心的地图，选择了等角方位投影，使得地图能够更好地展示周围地理环境。
3. 地图绘制：通过ArcGIS，将经过处理的数据导入软件中，进行地图绘制。
在绘制过程中，我使用了合适的符号和颜色来表示不同的景点和路网信息，使得地图更具有可读性。
4. 地图导出：完成地图绘制后，我导出了一幅高质量的地图图片，并保存为常用的图片格式，以便后续使用和展示。
实验感悟通过这次实验，我收获了很多地图学方面的知识，并且对地图制作有了更深入的理解。
以下是我在实验中的一些感悟：地图制作是一项综合性的艺术在地图制作过程中，除了需要具备地理学和地图学的基础知识外，还需要一定的艺术天赋。
合理运用颜色、符号和图形等元素，在表达地理信息的同时，还要保持地图的美观和易读性。
这需要我们有一定的审美和设计能力，才能制作出令人满意的地图作品。
数据处理是地图制作的关键环节数据处理是地图制作的关键环节，直接关系到地图的准确性和可视化效果。
在实验中，我深刻体会到了数据处理的重要性。
合理选择投影方式和坐标系统，对数据进行投影变换和筛选，能够更好地展示地理空间关系和分布规律。
地图制作是一项灵活的工作地图制作的过程中，我们需要根据地图的目的和受众群体的特点，来灵活调整地图的内容和形式。
地图学野外实习报告
地图学野外实习报告
地图学野外实习报告

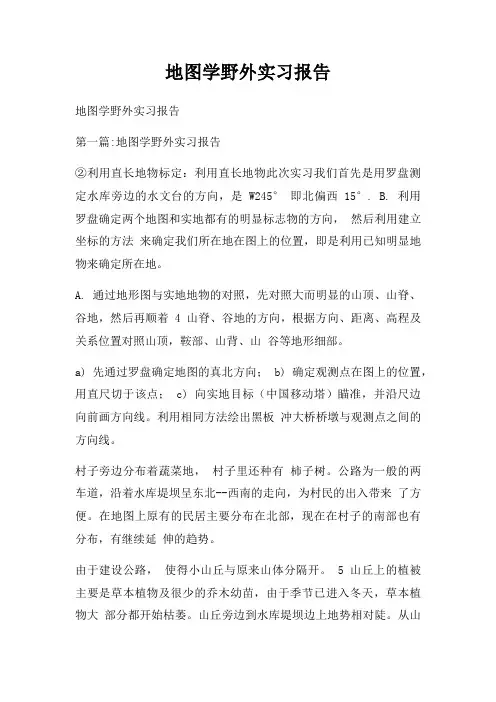

第一篇:地图学野外实习报告
②利用直长地物标定：利用直长地物此次实习我们首先是用罗盘测定水库旁边的水文台的方向，是W245° 即北偏西15°. B. 利用罗盘确定两个地图和实地都有的明显标志物的方向，然后利用建立坐标的方法来确定我们所在地在图上的位置，即是利用已知明显地物来确定所在地。
A. 通过地形图与实地地物的对照，先对照大而明显的山顶、山脊、谷地，然后再顺着 4 山脊、谷地的方向，根据方向、距离、高程及关系位置对照山顶，鞍部、山背、山谷等地形细部。
a) 先通过罗盘确定地图的真北方向； b) 确定观测点在图上的位置，用直尺切于该点； c) 向实地目标（中国移动塔）瞄准，并沿尺边向前画方向线。
利用相同方法绘出黑板冲大桥桥墩与观测点之间的方向线。
村子旁边分布着蔬菜地，村子里还种有柿子树。
公路为一般的两车道，沿着水库堤坝呈东北--西南的走向，为村民的出入带来了方便。
在地图上原有的民居主要分布在北部，现在在村子的南部也有分布，有继续延伸的趋势。
由于建设公路，使得小山丘与原来山体分隔开。
5 山丘上的植被主要是草本植物及很少的乔木幼苗，由于季节已进入冬天，草本植物大部分都开始枯萎。
山丘旁边到水库堤坝边上地势相对陡。
从山
丘东侧我们可以看到我们的实习过程的路线，从华泰旅游度假中心东北公路拐弯处、养鸡场（原豆腐厂）以及大松子园，我们环绕小山丘走了一圈。
在山丘与原来山体相连的一侧，我们看到了山丘从顶到底部的土壤层分布，腐殖质层、淋溶层、淀积层、母质层、母岩层。
在底部的母岩，在长期的风化作用下，覆盖着一层风化物。
地图制图实验报告
《地图制图学》实验报告班级：0802601学号：15姓名：谭志强日期：2010年7月4日实验一 MAPGIS地图的制作一、实验资料湖南城市学院朝阳校区dwg格式全图。
二、实验目的1、了解mapgis的功能和用法。
2、掌握mapgis的基本操作。
3、运用mapgis制作地图。
三、实验方法与步骤1、在CAD中打开湖南城市学院全图，将其令存为dxf保存。
2、打开mapgis解密狗，打开mapgis软件，点击文件转换的子程序，进行文件转换，将dxf文件转换成mapgis的wp、wl、wt文件。
3、在图形处理的输入编辑的子程序中，打开刚转换过来的mapgis文件。
4、在文件区点击右键在新建目录下建立不同的点图层（wt）、线图层（wl）、面图层（wp），在相应的图层前面画上可编辑钩。
5、点图元的输入：点击工具栏中的点图元输入，输入文字、灯等点图元，在工具栏中的点参数修改中，修改相应的点参数，在菜单栏中点编辑|修改点属性结构中添加相应的字段，右键点击选择点模式，选择要修改、添加点图元的属性的点图元，点击工具栏中的修改点属性，进行属性的添加、修改，选中该点图元项目，右击保存。
6、线图元的输入：点击工具栏中的线输入，输入不同的线图元，在工具栏中的线参数修改中，修改相应的线参数，在菜单栏中线编辑|修改线属性结构中添加相应的字段，右键点击选择线模式，选择要修改、添加点图元的属性的线图元，点击工具栏中的修改线属性，进行属性的添加、修改，选中该线图元项目，右击保存。
7、区图元的输入：在6基础上，用线选择模式选择该闭合线，点击菜单栏中的区编辑|线工作区提取弧段，点击工具栏中的造区，进行区的构造。
在菜单栏中区编辑|修改区属性结构中添加相应的字段，右键点击选择区模式，选择要修改、添加点图元的属性的区图元，点击工具栏中的修改区属性，进行属性的添加、修改，选中该区图元项目，右击保存。
8、在菜单栏中检查线拓扑错误检查和区拓扑错误检查。
地图学生实习报告600字
地图学生实习报告600字地图是按照一定的法则，有选择地以二维或多维形式与手段在平面或球面上表示地球(或其它星球)若干现象的图形或图像，具有严格的数学基础、符号系统、文字注记，下面由给大家分享一些关于地图学生实习报告，方便大家学习，希望可以帮到你。
地图学生实习报告600字一开学两个月以来，我们学习了旅游制图其应用、地图概括、旅游地图符号与色彩设计等方面的内容。
着重学习了地形图方面的知识，如高斯-克吕格投影、平面直角坐标系统、三北方向、分幅编号。
并在此基础上完成了对《长安集》包括求算点的位置、地面点的高程、圈定汇水面积并计算、量算长度等方面的室内量测任务。
在各方面理论准备充分的情况下，我们前往鹫峰国家森林公园进行了为期5天的地图学实习。
11.11日上午，我们乘校车到达鹫峰国家森林公园。
下午2点准时开始定向越野比赛。
老师首先向我们介绍了鹫峰1：10000地形图上的基本地形单元、如何通过直长地物进行读图对照，然后大家分三组开始开始分头行动。
我所在的第二组抽到的点号为0-1-2-27-24--20-21-22--26-0。
我们首先对各点位置进行了分析。
其中0号点为原点，2、1、26、22、21沿京张铁路从北向南分布，27、24、20分布在东部居民区。
我们的主要活动范围在2139423-2139424之间。
所以，我们首先北上利用铁路定向，很快找到了1号点的位置。
但是因为距离计算不对的缘故我们顺着铁路走过了2号点，走上公路的准备返回的时候，才又发现了2号点。
秉着有路不越野的原则，我们返回1号点，从1号点向东沿公路前进。
但是居民区地形复杂，岔路繁多，我们凭着对路的大致方向感，在指北针的带领下，我们找到了四十七中，并小憩了一下，补充了能量，然后继续向对的方向前行，我们找到了我们心中的27号点。
在此途中，我们看见了一名党员户和邮局，农家乐、飞机场、凤凰关爱残疾人疗养院、47中、阳台山养老院、部分果园林地边界等要素，并测量出了居民区中三条明显的东西走向的主干道。
地图学实验报告
学生姓名
学号
成绩
实验名称
地形图和几种专题地图认识II
实验目的
认识地图图型，了解主要地图的主题和表达方法。
实验内容
1、阅读1：10000、1:50000地形图各1幅；
2、阅读自然地理专题图1种，社会经济专题图1种。
实验总结
一.1:10000地形图:
图名:九乡图号:6-48-99-(47)
6．ABCD范围内需要挖去的土方量
土方量=[(四个顶点高程之和)/4-2000]×底面积，
Ha=2242m，Hb=2400m，Hc=2375m，Hd=2334m
可以得出总共需要挖出的土方量：
总土方量=337750000（立方米）
地
图
学
实
验
报
告
地图学课程实验报告
学生姓名
学号
成绩
实验名称
地图概括实验
实验目的
掌握地图概括的实质、内容、手段和方法。
实验内容
1、阅读两种不同比例尺地形图进行对比分析；
2、选择一种数量分析方法应用于地图概括。
实验总结
经过对比1:10万和1:5万的地形图得知：
1.在实际面积相同的情况下，1:5万的图幅大于1:10万.
2.两幅图的图例不完全相同，并且1:5万的图例多余1:10万.
6.河流分布在砂、砾、泥炭地质范围内。
地图学课程实验报告
学生姓名
学号
成绩
实验名称
GIS专业标志设计
实验目的
掌握一定的标志符号设计之基本思想、手段和方法。
实验内容
1、提出GIS专业标志设计的基本思想和寓义；
2、GIS专业标志电脑制作。
实验总结
地图实习报告6篇
地图实习报告6篇地图实习报告篇1开学两个月以来，我们学习了旅游制图其应用、地图概括、旅游地图符号与色彩设计等方面的内容。
着重学习了地形图方面的知识，如高斯-克吕格投影、平面直角坐标系统、三北方向、分幅编号。
并在此基础上完成了对《长安集》包括求算点的位置、地面点的高程、圈定汇水面积并计算、量算长度等方面的室内量测任务。
在各方面理论准备充分的情况下，我们前往鹫峰国家森林公园进行了为期5天的地图学实习。
11.11日上午，我们乘校车到达鹫峰国家森林公园。
下午2点准时开始定向越野比赛。
老师首先向我们介绍了鹫峰1：10000地形图上的基本地形单元、如何通过直长地物进行读图对照，然后大家分三组开始开始分头行动。
我所在的第二组抽到的点号为0-1-2-27-24--20-21-22--26-0。
我们首先对各点位置进行了分析。
其中0号点为原点，2、1、26、22、21沿京张铁路从北向南分布，27、24、20分布在东部居民区。
我们的主要活动范围在2139423-2139424之间。
所以，我们首先北上利用铁路定向，很快找到了1号点的位置。
但是因为距离计算不对的缘故我们顺着铁路走过了2号点，走上公路的准备返回的时候，才又发现了2号点。
秉着有路不越野的原则，我们返回1号点，从1号点向东沿公路前进标准地图学实习报告模板标准地图学实习报告模板。
但是居民区地形复杂，岔路繁多，我们凭着对路的大致方向感，在指北针的带领下，我们找到了四十七中，并小憩了一下，补充了能量，然后继续向对的方向前行，我们找到了我们心中的27号点。
在此途中，我们看见了一名党员户和邮局，农家乐、飞机场、凤凰关爱残疾人疗养院、47中、阳台山养老院、部分果园林地边界等要素，并测量出了居民区中三条明显的东西走向的主干道。
并对景点普照寺进行了量测。
体会到了这里人们的淳朴。
后来继续在整洁的小巷子中穿梭。
凭借着方向感，我们不知不觉的经过了24、20号点吧。
一路西行我们走上了铁路，沿铁路顺利找到了21，22，26号点的准确位置，此时天色已晚，我们加速返回，最终5点之前回到驻地。
地图实习报告3篇_实习报告_
地图实习报告3篇两个月，不长不短的实习很快就结束了，但我却受益匪浅，实习过程中酸甜苦辣，点点滴滴，也让我学到了很多!实习外业调绘期间，南宁的天气大多属高温酷暑天气，赤热的太阳光无情地照耀着，偶尔拂过的几缕秋风，就如冰激凌放进嘴里滑下肚子的感觉令人心旷神怡。
路面更是热得发烫，烫得可以穿透鞋子烫伤你的脚板，整座城市就象个火炉。
虽说很多的女生都叫苦但是没有谁说要退出过....我们这次是去x院做电子地图调绘实习，分内外业。
内业主要做的是在电脑上钩画出道路河流湖泊建筑等...外业的就比较辛苦，要拿着遥感影象图要求每个地方到要跑道走到看到，然后在把路名、门牌号、栋号、单元号、单位的范围注释到相应的图上，有新曾地物的话也得在遥感影象图上画出来然后在标明是什么建筑以后做什么用的。
这些对我们外业的来说的是个多方面的挑战。
它不紧是挑战我们的体力判读能力更重要的是考验我们的口才与外界交流的技巧与忍耐性。
内外业两个对比明显外业比较辛苦艰难，但是我还我选择了外业想锻炼一下我自己证明别人能做到的我也能。
从10月29号跟着地图院有经验的员工学习了一天后，也就是11月1日我们开启了第一次外业城市的实习。
因为我们还不是太熟练，前几天都是两个两个同学去的。
因为我们两在下面得到的图都又是最大最远又是最难分辨的没办法我们两也只能认倒霉咯。
11月1日早上9点钟在地图院做好一切工作的准备后我们开始出发了。
我们先坐公交车来到我们要做的范围后急忙拿出影象图找明显的定位点，很快我们就以火车站为定位点找到了我们在图上的位置，然后我们开始作业。
我帮拿图另个同学帮记录单位名称，记完火车站后我们继续往西边走。
第二要几地点是跌道饭店我们左顾右盼了一圈后还是找不到门牌，本来是打算走了的但是想想还是硬着脸进去问了一下，结果得到的答案是不知道。
没办法我们也只能往下走了。
这一路过来到是没有什么要记的主要是门牌号，但是有点难点就是我们判读的能里还是不够快准确，导致我们做的速度不仅慢而且错的地方非常多改得图都红了一大片。
地图学实验报告
地图学实验报告一目的和要求该课程是专业基础课，关于地图制作的有关理论及应用对于GIS专业的学生了解空间数据表达至关重要，通过《地图学基础》课程的学习，学生可以初步了解地图制作的理论与方法，掌握地形图识图、用图与制图的知识，为后续课程打好基础。
二内容和基本理论要做的内容：线状要素（主干道路、铁路、河流）；面状要素（主要居民区、耕地、公园、水域）；点状要素（医院、大型商场、学校、车站、机关单位）。
空间参考系：Web墨卡托_WGS1984基本理论：高程基准：1956年黄海高程基准，1985年国家高程基准；坐标系：1954年北京坐标系，1980年国家大地坐标系，1980年西安坐标系，2000年国家大地坐标系；椭球参数：克拉索夫斯基，IUGG-75，WGS-84三操作步骤打开软件MapGIS 10，在设置菜单下的系统库管理中新建系统库，输入名称成立新的系统库。
新建符号分为新建矢量符号和栅格符号，矢量符号就是自己用点、线、面等基本图形来进行绘制；栅格符号就是在资料上搜集的各种图片来进行插入。
新建矢量符号和用点、线、区进行矢量符号的编辑界面。
新建栅格数据，导入图片的操作。
线符号就是用在绘制街道、铁路、边界线等时需要不同的样式来加以区分，使整个地图更加具有辨别度、层次感。
样式库管理包括：花边、颜色条、统计图、比例尺、指北针、格网、图例板。
在这里可以新建各种需要的样式。
比例尺是用于表示图上距离和实际距离的要素，对于制图必不可少。
建立图例板可以让我们在画点要素的时候改变样式更加的便捷。
使用图例板矢量制图时，首先要修改数据库：新地图右击——属性——常规——系统库（设置成新建系统库：运河区）。
然后关联图例板：新地图右击——图例板——关联图例板。
打开软件—— CDBCatalog 工具栏中选择——MAPGISLocal 右击创建数据库，进入向导：输入名称——确定储存位置——完成新建。
把下载的栅格数据导入到新建的数据库中，打开新建的数据库下拉菜单，里面有一个栅格数据集，右击导入--栅格文件，找到下载好的栅格。
地图学实验报告
重庆交通大学地图学学生实验报告开课实验室：测绘实验室学院：土木工程学院年级： 2017级专业班：测绘工程01班学生姓名：向钦山学号： 631701110124 开课时间： 2019 年 9 月 1 日目录实验一地形图的分幅编号 ..................... - 1 -实验二地图矢量化............................ - 10 -实验三地图投影 ............................. - 20 -实验四三维手工地图的制作 ................... - 26 -实验五地图符号设计与制作 ................... - 28 -实验六专题地图制作 ......................... - 37 -实验一地形图的分幅编号一、实习目的与要求(一).复习课堂有关地图分幅编号的理论知识。
(二).掌握根据地理区域的地理坐标范围计算相应比例的地图编号的方法。
二、实习内容查找出能全部包含自己家乡所在不同级别行政单元（市、县（区）、街道等）的基本比例尺 1：100 万、1：10 万、1：1 万地形图的两种版式的编号。
三、实施过程(一).利用网络查找出自己家乡的经纬度。
家乡经纬度为（108.682869，31.23472）。
(二).用arcmap制作自己家乡1：100 万、1：10 万、1：1 万地形图。
1.制作自己家乡1：1万地形图。
(1).布局视图——设置页面和打印设置。
(2).添加数据——添加底图。
(3).新建Shapefile——道路、河流和家乡。
(4).编辑器——编辑要素。
(5).图面配置设计。
图名：图例：比例尺：指北针：2.制作自己家乡1：10万地形图。
(1).布局视图——设置页面和打印设置。
(2).添加数据——添加底图。
(3).新建Shapefile——道路、河流和家乡。
(4).编辑器——编辑要素。
(5).图面配置设计.内容同1：1万家乡地图设计一致，需注意比例尺为1：10万。
地图学实验报告
地图投影实习报告重庆交通大学土木工程系测绘二班张文渊10210213地图投影实验报告一、实验目的1、复习课堂有关地图投影的基础知识2、掌握各类投影坐标系的建立，经纬线形状，变形分部及应用3、针对不同用途的地图投影进行比较和分析二、实验要求通过观察总结各种投影的经纬线变形特征，熟悉ArcView、Mapinfo中地图投影的应用方法。
三、实验步骤（1）资料收集分析地图投影的基本理论知识回顾，包括地图投影基本概念和投影分类（2）GIS软件中地图投影的设置；Mapinfo中地图投影的操作。
（3）不同地图投影的经纬网变形特征观察与分析；总结出各种（至少三种）投影的经纬线变形特征。
（4）在MapInfo软件中打开一张以AutoCAD 2004 DXF (*.dxf)格式中国全图，在MapInfo中进行高斯—克吕格投影。
首先①在“Coordinate Units (坐标单位)，Distance Units (距离)，Area Units (平方公里)”中依次设置为“degrees (度),kilometers (公里)，square kilometers (平方公里)”②在“Distence/Area using(距离/面积使用)，Display in Status Bar(状态条中显示)，Aplay Clip Region Using(裁剪区域应用于)，When Resizing Window(当改变窗口大小),Display Coordinates(显示坐标)”中依次选取“Spherical(球面坐标)，Zoom（Window Width）(视野)，Windows Device Clipping(no points ,text) (窗口设备裁剪)，Fit Map to New window(使地图适配新窗口)，Degree Decimal (十进制度数)”③勾选“Autoscroll (自动滚屏)”④单击“Ptoject (投影)”，在弹出的对话框选中高斯—克吕格投影进行投影。
地图学实习报告
地图学实习报告学号：班级序号：姓名：授课老师：中国地质大学（武汉）2013年6月实习一 投影变换我们知道，正轴方位投影适合极地区域的投影，而圆锥投影和圆柱投影适宜于沿纬线伸展的地区，特别是正轴圆锥投影适宜于中纬度地区，正轴圆柱投影最适宜于低纬度和赤道地区。
我国绝大多数地区属于中纬度地区，根据投影位置的选择特点，最适宜采用圆锥投影；（注意对于个别省区，比如广东省，南海诸岛及南中国海域，它位于赤道附近地区，采用正轴圆柱投影更加合适）；对于经差展开比较小的区域可以采用高斯投影，也就是正轴等角圆锥投影.第一个实习是中国全图的省面编绘采用的投影方法是正轴等面积割圆锥投影，根据:一：投影公式：（注意：两条标准纬线曾采用 φ1=24 00，φ2=48 00 或 φ1=25 00，φ2=45 00 或 φ1=23 30，φ2=48 30）Φ0:长度比最小的纬度; M 0:比例尺分母。
二：制图区域中华人民共和国分省图=⋅=ωn m p αααφφψαααψφ220110022220201221100100sin ),sin sin ,)45()45((lg lg lg lg U r M U r M K ab a e e tg tg U B A U U r r cme ⋅=⋅==-==++==--=αααδρδρρρλαδrU Kn m y x U Ks ===-==⋅=sin cos三：程序的实现和代码的编写：下面粘贴上部分代码和界面的截图：下面一部分是投影转换的代码：下面是通过输入输出流打开MIF文件的代码，将MIF文件中的数据读取；上面一部分是读取画笔参数和画刷参数的代码，下面一部分是实现画图的主代码：最后的绘图成果展示：实习心得：本题目对编程能力要求较高，所以在实习的时候花了很长时间，当时最后通过询问同学和查询以前的书籍，和上网搜索资料最后完成了代码的编写。
具有一定的编程能力是做好各种实习的必备能力，而做这个题目时候耐心也是不可或缺的一个要素，来回修改代码和思路也是非常让人头疼的。
地图学实习报告
北京林业大学《地图学》实习报告专业：地理信息系统班级：地信11姓名：闫贞贞实习时间：指导教师：王秀兰实验一：地形图的阅读和应用一、地形图的阅读1、地形图图面要素的阅读（1）自然要素地形：平原丘陵地区，北高南低，东西高中间低植被：杉树，松树，桦树，密灌水文：主干河流为乌龙河，几个支流为白水溪、清水溪、大石河，河西水库土质：（2）社会人文要素居民点：道路：境界线：2、图外辅助要素的阅读（1）图名：长安集（2）图号：12-51-144-丁-4（3）比例尺：1:25000（4）三北方向：磁偏角：-2°02′坐标纵线偏角（子午线收敛角）：+2°03′磁坐偏角：-4°05′（5）坡度尺：略（6）接图表及四邻图名、图号：（7）图示图例（图形右侧）：略（8）密级：教学用图（9）出版测绘时间、坐标系统、高程系统：1、1981年6月航摄，1982年1月调绘，1982年11月第一版2、1954年北京坐标系3、1956年黄海高程系，等高距为5米二、地形图的应用（一）求图上任意点的坐标（地理坐标、平面坐标（含带号））1、计算四个图廓点的地理坐标和平面坐标2、计算寿王坟的地理坐标和平面坐标：地理坐标：纬度 44.05度经度 125.98度平面坐标：横21738750米纵4883875米（二）求图上任意点的高程求图上寿王坟、山头岗的高程寿王坟170米山头岗 147米（三）制作图上某一方向断面图制作图上大顶子山到太平台的断面图。
要求：（1）只在计曲线上取点；（2）标明横纵坐标的单位和比例尺。
（四）利用坡度尺计算某一方向的坡度要求：利用坡度尺计算图上大佛山西南方向沿山脊线方向高程250米到225米段的坡度。
250米-245米段：245米-240米段：240米-235米段：235米-230米段：230米-225米段：实验二：地图投影的认识及投影转换1．目的地图投影的实质是将地球椭球面上的经纬线网按照一定的数学法则转移到平面上，是地图学的数学基础。
地图学实验
目录实验一专题数据的分级处理 (2)实验二 ArcGIS、ArcView中地图配准 (3)实验三 mapinfo下专题地图的制作 (4)实验四 ArcGIS专题地图制作 (6)实验五遥感专题制图 (7)实验成果图 (7)实验一专题数据的分级处理一、实验目的掌握制图数据的等比分级方法，并用分级处理后的数据制作一幅中国人口密度图。
二、实验准备1.软件准备：ArcView GIS及相关扩展模块；2.数据准备：该实习项目需要的所有数据全部保存在提供的GIS子文件夹DATA的03中（全国图）。
三、实验要求1、在计算机上用实验资料中给定的数据进行等比分级处理，分级数自定，将分级结果给出；2、自己选定某一色系，用对应的颜色表示出分级结果；3、将分级结果表示在中国全图上，上交一幅中国人口密度图（包括图名、图例）。
四、实验内容(1)实验方法①计算人口密度：公式：人口密度=某区域内年平均人口数/某区域的面积。
②运用等比分级法分级：采用等比分级法，如分六级，定公比Q=3.315，具体结果如下：2.1～7.2； 7.2～24.0； 24.0～79.5；79.5～263.6； 263.6～873.9；873.9～2886.2。
③选择表示分级结果色系：如：2.1～7.2 淡黄色； 7.2～24.0 黄色； 24.0～79.5淡红色79.5～263.6 红色； 263.6～873.9 淡绿色； 873.9～2886.2绿色③成图，注意配置图例，给出图名。
五、成果图（见图1）实验二 ArcGIS、ArcView中地图配准一、实验目的地图配准可分为影像配准和空间配准。
影像配准的对象是raster图，譬如TIFF图。
配准后的图可以保存为ESRI GRID, TIFF,或ERDAS IMAGINE格式。
空间配准（Spatial Adjustment)是对矢量数据配准。
掌握栅格地图配准的方法。
二、实验原理应用GIS软件的投影坐标匹配方法，使栅格地图、矢量地图具备正确的空间实际坐标值。
地图学实习报告三篇
一、实习目的：
测量与地图学是地理科学与地理信息系统专业的专业通识课。野外实习与考察环节十分重要。为了让学生掌握测量与地图学的理论与野外作业手段，提高动手能力，将理论与实践紧密结合，我们将对该课程涉及到的多方面的内容进行实习工作。
村子旁边分布着蔬菜地，村子里还种有柿子树。公路为一般的两车道，沿着水库堤坝呈东北--西南的走向，为村民的出入带来了方便。在地图上原有的民居主要分布在北部，现在在村子的的楼房，不难看出村民的生活水平在逐渐提高。
在村子观看我们走过的路线，发现周围的植被并不茂盛，而且乔木类型主要为华山松和圣诞树，还有少量的滇油杉、水杉等。在地势低的地方主要种着蔬菜，尤其是水库干涸的部位，村民已将其改为蔬菜地。在菜地旁，稀稀拉拉的种着几棵柿子树（柿子属柿科，高大落叶乔木）。我们实习季节是在冬季，降雨稀少，水库里的水源补给不足，水量储备少。水库里水的面积已不能达到原来水库的最大面积的三分之一。
③利用前方交绘法标绘。当目标较远，不易目测距离时，可在两个站立点上用前方交绘法标绘，其步骤是：
A.根据交会线的交角大于30°、小于150°的原则，在实地选两个站立点。
B.在第一点上标定地图，确定该点在图上的位置，用直尺切于该点，向实地目标瞄准，并沿尺边向前画方向线。
C.在第二点上，用与第一点上相同的方法也画出方向线的交点就是目标的图上位置，绘出相应的符号即可。
②利用直长地物标定：利用直长地物（如直长的的铁路、公路的路段、河渠）标定地图，应先在地图上找到这段地物，对照两侧地形，使地形与实地的关系位置概略相符，再转动地图，使图上直长地物符号与实习直长地物的方向一致，地图即以标定。
③利用明显地形点标定：先确定站立点在地图上的位置，再选定远方一个实地和图上都有的明显物形点（如山顶，独立物等），将直尺边切于图上的站立点和该地形点上，转动地图，通过直尺边照准实地的明显地形点，地图即以标定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地图投影的判别及变换
班级：测绘132
姓名：吴凡
学号：20130112050
一·地图投影的判别
1、地图一
2、投影：横轴等积方位投影
承影面的形式：方位投影
变形性质：等积
承影面轴线与地球轴线之间的关系：平行，横轴
3、判别原因：
通过投影中心的中央经线和赤道表现为直线，其他经纬线都表现为曲线，在中央经线上从中心向南向北，纬线间隔逐渐减小，在赤道上从地图中心向东向西，经线间隔逐渐减小。
2、投影：斜轴等积方位投影
承影面的形式：方位投影
变形性质：等积
承影面轴线与地球轴线之间的关系：斜交，斜轴
3、判别原因：
等高圈投影后为同心圆，垂直圈投影过后为同心圆半径，两垂直圈之间的角与实际角相等所以是方位投影。
中央经线表现为直线，其他经纬线为曲线，在中央经线上从地图中
心向上向下，纬线间隔逐渐减小。
2、投影：正轴等距圆柱投影
承影面的形式：圆柱投影
变形性质：等距
承影面轴线与地球轴线之间的关系：垂直，正轴
3、判别原因：
辅助投影平面与地轴平行，纬线之间的距离相等。
纬线投影呈平行直线，经线投影为与纬线垂直的另一组平行线，
两条经线间的间隔与经差成比例。
2、投影：等距离圆锥投影
承影面的形式：圆锥投影
变形性质：等距
承影面轴线与地球轴线之间的关系：垂直，正轴
3、判别原因：
纬线间隔相等，沿经线方向长度没有变形，除经线方向外其他方向的长度都有变形，面积和角度的变形不太大。
两经线间的夹角小于经差且于经差成比例，纬线之间的距离相
等。
2、投影：正轴等距方位投影（波斯托投影）
承影面的形式：方位投影
变形性质：等距
承影面轴线与地球轴线之间的关系：垂直，正轴
3、判别原因：
沿一个主方向比例不变，在正投影中，经线不变，在横轴斜轴投影中，沿垂直圈比例不变，经纬线形式与等积方位投影相同，经纬线的间隔都逐渐减小，只是纬线间隔不同，当纬差相同时，在中央经线上纬线间隔距离相等。
