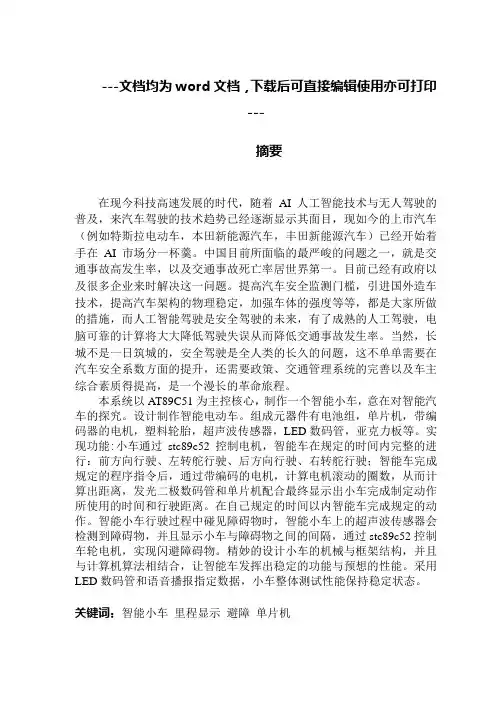

---文档均为word文档,下载后可直接编辑使用亦可打印---摘要在现今科技高速发展的时代,随着AI人工智能技术与无人驾驶的普及,来汽车驾驶的技术趋势已经逐渐显示其面目,现如今的上市汽车(例如特斯拉电动车,本田新能源汽车,丰田新能源汽车)已经开始着手在AI市场分一杯羹。

中国目前所面临的最严峻的问题之一,就是交通事故高发生率,以及交通事故死亡率居世界第一。

目前已经有政府以及很多企业来时解决这一问题。

提高汽车安全监测门槛,引进国外造车技术,提高汽车架构的物理稳定,加强车体的强度等等,都是大家所做的措施,而人工智能驾驶是安全驾驶的未来,有了成熟的人工驾驶,电脑可靠的计算将大大降低驾驶失误从而降低交通事故发生率。

当然,长城不是一日筑城的,安全驾驶是全人类的长久的问题,这不单单需要在汽车安全系数方面的提升,还需要政策、交通管理系统的完善以及车主综合素质得提高,是一个漫长的革命旅程。

本系统以AT89C51为主控核心,制作一个智能小车,意在对智能汽车的探究。

设计制作智能电动车。

组成元器件有电池组,单片机,带编码器的电机,塑料轮胎,超声波传感器,LED数码管,亚克力板等。

实现功能:小车通过stc89c52控制电机,智能车在规定的时间内完整的进行:前方向行驶、左转舵行驶、后方向行驶、右转舵行驶;智能车完成规定的程序指令后,通过带编码的电机,计算电机滚动的圈数,从而计算出距离,发光二极数码管和单片机配合最终显示出小车完成制定动作所使用的时间和行驶距离。

在自己规定的时间以内智能车完成规定的动作。

智能小车行驶过程中碰见障碍物时,智能小车上的超声波传感器会检测到障碍物,并且显示小车与障碍物之间的间隔,通过stc89c52控制车轮电机,实现闪避障碍物。

精妙的设计小车的机械与框架结构,并且与计算机算法相结合,让智能车发挥出稳定的功能与预想的性能。

采用LED数码管和语音播报指定数据,小车整体测试性能保持稳定状态。

关键词:智能小车里程显示避障单片机AbstractIn the era of high-speed development of science and technology.With the popularization of AI Artificial Intelligence technology and driverless driving, the trend of automobile driving technology has gradually shown its face. Now the listed cars (such as Tesla electric vehicle, Honda new energy vehicle, Toyota New Energy Vehicle) have begun to take a share in the AI market. One of the most serious problems China is facing is the high incidence of traffic accidents, and the death rate of traffic accidents ranks first in the world. At present, the government and many business of the world have come to solve this problem. To improve the threshold of vehicle safety monitoring, to introduce foreign car building technology, to improve the physical stability of the car structure, to strengthen the strength of the car body and so on, are all measures that we have taken, while artificial intelligence driving is the future of safe driving, with mature manual driving, computer reliable calculation will greatly reduce driving errors and thus reduce the incidence of traffic accidents. Of course, the Great Wall is not built in one day, and safe driving is a long-term problem for all mankind. It requires not only the improvement of automobile safety coefficient, but also the improvement of policies, traffic management system and the improvement of comprehensive quality of car owners. It is a long revolutionary journey.This system takes A T89C51 as the main control core, and makes an intelligent car, aiming to explore the intelligent car. Design and manufacture intelligent electric vehicle. The components include battery pack, single chip microcomputer, motor with encoder, plastic tire, ultrasonic sensor, LED digital tube, acrylic plate, etc. Realization function: the car controls the motor through the single-chip microcomputer, and the car completes the following actions in 30 seconds: forward, left, backward and right; the controller of the car should preset a good time, after the car stops, through the motor with code, calculate the number of turns of the motor rolling, so as to calculate the distance, and the LED digital tube shows the travel time and the final travel distance. Complete all actions within the scheduled time. When the car is in front of and encounters obstacles, the ultrasonic sensordetects the distance between the car and the obstacles, and it can avoid the obstacles by controlling the motor through the single chip microcomputer. Make full use of the mechanical structure of the car, ingeniously conceive the transformation, so that the overall structure of the car can achieve the best performance. LED display and voice broadcast data are used, the system test performance is excellent and stableKeywords: intelligent car mileage display obstacle avoidance single chip microcomputer目录第一章研究背景及意义1.1研究背景智能技术作为社会的新产物,是未来人类科技的发展方向,它能够根据先前设置的步骤在人类生存的空间里自主的运行处理所接收的信息,摆脱人工的帮助的情况下能够完成理想的类人为处理动作或者更优的解决方案。

51单片机控制智能小车(3)

51单片机控制智能小车(3)

51单片机控制智能小车(毕业论文)目录前言方案设计与论证控制器模块选取电机模块选取电机驱动器模块选取电源模块选取硬件设计主控系统电机模块电机驱动模块电源模块按键模块软件设计直行设计转弯设计调试中存在的问题参考文献一、前言:随着汽车工业的迅速发展,关于汽车的研究也就越来越受人关注。

全国电子大赛和省内电子大赛几乎每次都有智能小车这方面的题目,全国各高校也都很重视该题目的研究。

可见其研究意义很大。

本设计就是在这样的背景下提出的,指导教师已经有充分的准备。

本题目是结合科研项目而确定的设计类课题。

我们设计的智能电动小车该具有圆形运行、三角形运行、矩形运行和三者一起运行的功能。

都是运行一循环自动停车。

根据题目的要求,确定如下方案:在现有玩具电动车的基础上,加了四个按键,实现对电动车的运行轨迹的启动,并将按键的状态传送至单片机进行处理,然后由单片机根据所检测的各种按键状态实现对电动车的智能控制。

这种方案能实现对电动车的运动状态进行实时控制,控制灵活、可靠,精度高,可满足对系统的各项要求。

本设计采用STC89C52单片机。

以STC89C52为控制核心,利用按键的动作,控制电动小汽车的轨迹。

实现四种运行轨迹。

STC89C52是一款八位单片机,它的易用性和多功能性受到了广大使用者的好评。

二、方案设计与论证控制器模块选取我们采用STC公司的STC89S52单片机作为主控制器,STC公司的单片机内部资源比起ATMEL公司的单片机来要丰富的多,它在5V供电情况下,最多支持80M晶振、且内部有512B的RAM数据存储器、片内含8k空间的可反复擦些1000次的Flash只读存储器、1K的EEPROM、8个中断源、4个优先级、3个定时器、32个IO口、片机自带看门狗、双数据指针等。

但是不兼容Atmel。

从方便使用的角度考虑,我们选择了此方案电机模块选取采用普通直流电机。

直流电机运转平稳,精度有一定的保证。

直流电机控制的精确度虽然没有步进电机那样高,但完全可以满足本题目的要求。

基于51单片机智能小车(电路+程序+论文)

基于51单片机智能小车(电路+程序+论文)

基于单片机的多功能智能小车设计论文(摘要(关键词:智能车单片机金属感应器霍尔元件 1602LCD)智能作为现代的新发明,是以后的发展方向,他可以按照预先设定的模式在一个环境里自动的运作,不需要人为的管理,可应用于科学勘探等等的用途。

智能电动车就是其中的一个体现。

本次设计的简易智能电动车,采用AT89S52单片机作为小车的检测和控制核心;采用金属感应器TL-Q5MC来检测路上感应到的铁片,从而把反馈到的信号送单片机,使单片机按照预定的工作模式控制小车在各区域按预定的速度行驶,并且单片机选择的工作模式不同也可控制小车顺着S形铁片行驶;采用霍尔元件A44E检测小车行驶速度;采用1602LCD实时显示小车行驶的时间,小车停止行驶后,轮流显示小车行驶时间、行驶距离、平均速度以及各速度区行驶的时间。

本设计结构简单,较容易实现,但具有高度的智能化、人性化,一定程度体现了智能。

目录1 设计任务 (3)1.1 要求 (3)2 方案比较与选择 (4)2.1路面检测模块 (4)2.2 LCD显示模块 (5)2.3测速模块 (5)2.4控速模块 (6)2.5模式选择模块 (7)3 程序框图 (7)4 系统的具体设计与实现 (9)4.1路面检测模块 (9)4.2 LCD显示模块 (9)4.3测速模块 (9)4.4控速模块 (9)4.5复位电路模块 (9)4.6模式选择模块 (9)5 最小系统图 (10)6 最终PCB板图 (12)7 系统程序 (13)8 致谢 (46)9 参考文献 (47)10 附录 (48)1. 设计任务:设计并制作了一个智能电动车,其行驶路线满足所需的要求。

1.1 要求:1.1.1 基本要求:(1)分区控制:如(图1)所示:(图1)车辆从起跑线出发(出发前,车体不得超出起跑线)。

在第一个路程C~D区(3~6米)以低速行驶,通过时间不低于10s;第二个路程D~E区(2米)以高速行驶,通过时间不得多于4秒;第三个路程E~F区(3~6米)以低速行驶,通过时间不低于10s。

电动智能小车毕业设计报告(完整论文)

电动智能小车毕业设计报告(完整论文)

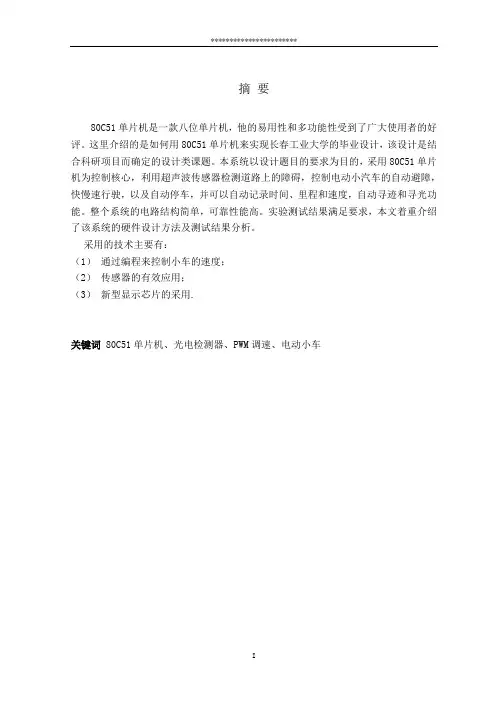

摘要80C51单片机是一款八位单片机,他的易用性和多功能性受到了广大使用者的好评。

这里介绍的是如何用80C51单片机来实现长春工业大学的毕业设计,该设计是结合科研项目而确定的设计类课题。

本系统以设计题目的要求为目的,采用80C51单片机为控制核心,利用超声波传感器检测道路上的障碍,控制电动小汽车的自动避障,快慢速行驶,以及自动停车,并可以自动记录时间、里程和速度,自动寻迹和寻光功能。

整个系统的电路结构简单,可靠性能高。

实验测试结果满足要求,本文着重介绍了该系统的硬件设计方法及测试结果分析。

采用的技术主要有:(1)通过编程来控制小车的速度;(2)传感器的有效应用;(3)新型显示芯片的采用.关键词80C51单片机、光电检测器、PWM调速、电动小车Design and create an intelligence electricity motive small carAbstract80C51 is a 8 bit single chip computer. Its easily using and multi-function suffer large users. This article introduces the CCUT graduation design with the 80C51 single chip computer. This design combines with scientific research object. This system regards the request of the topic, adopting 80C51 for controlling core, super sonic sensor for test the hinder. It can run in a high and a low speed or stop automatically. It also can record the time, distance and the speed or searching light and mark automatically the electric circuit construction of whole system is simple, the function is dependable. Experiment test result satisfy the request, this text emphasizes introduced the hardware system designs and the result analyze.The adoption of technique as:(1)Reduce the speed by program the engine;(2)Efficient application of the sensor;(3)The adoption of the new display chip.Keywords 80C51 single chip computer, light electricity detector, PWM speed adjusting, Electricity motive small car目录第一章前言 (1)第二章方案设计与论证 (3)一直流调速系统 (3)二检测系统 (4)三显示电路 (9)四系统原理图 (9)第三章硬件设计 (10)一 80C51单片机硬件结构 (10)二最小应用系统设计 (11)三前向通道设计 (12)四后向通道设计 (15)五显示电路设计 (17)第四章软件设计 (20)一主程序设计 (20)二显示子程序设计 (24)三避障子程序设计 (25)四软件抗干扰技术 (26)五“看门狗”技术 (28)六可编程逻辑器件 (29)第五章测试数据、测试结果分析及结论 (30)致谢 (31)参考文献 (32)附录A 程序清单 (33)附录B 硬件原理图 (41)第一章前言随着汽车工业的迅速发展,关于汽车的研究也就越来越受人关注。

基于单片机智能小车毕业设计(论文)

基于单片机智能小车毕业设计(论文)

毕业设计(论文)设计(论文)题目:基于单片机的智能小车学院名称:电子与信息工程学院专业:电子与信息工程班级:电信092班姓名:\ 学号\指导教师:\ 职称\基于单片机的智能小车摘要智能车辆是目前世界车辆研究领域的热点和汽车工业新的增长点。

未来的车辆也一定是智能化的车辆。

所以,智能化的车辆是未来人们生活重要的载体。

因此有必要对智能车辆进行研究。

研制一种智能,高效的智能小车控制系统具有重要的实际意义和科学理论价值。

本文设计了一个能自动循迹的智能小车控制系统。

以STC89C52单片机为控制核心,利用反射式光电传感器检测黑线实现小车循迹,利用超声波传感器检测道路上的障碍并提示,利用LCD1602显示小车的速度和路程。

能实现小车自动根据地面黑线前进倒退、转向行驶,超声波测距提示障碍物,LCD1602实时显示小车的速度和行驶的路程,具有高度的智能化,达到设计目标。

关键词:智能小车,STC89C52单片机,超声波传感器,LCD1602目录摘要....................................................................................... 错误!未定义书签。

ABSTRACT ............................................................................................. 错误!未定义书签。

目录......................................................................................... 错误!未定义书签。

第1章绪论.................................................................................... 错误!未定义书签。

基于51单片机智能巡线避障小车毕业论文

基于51单片机智能巡线避障小车毕业论文

基于51单片机智能巡线避障小车1系统方案确定及主要元件的选择1.1 系统方案确定本次设计的智能小车实现的基本功能如下:❖实时检测路径,并按照指定路线行驶;❖实时检测障碍物,并躲过继续行驶;❖实时显示当前速度,并显示在lcd1602上为此以AT89C52为主控芯片,主要包括避障模块、电源模块、声控模块、电机驱动模块等,系统框图如图2.3所示。

通过寻迹及避障传感器来采集周围环境信息来反馈给CPU,通过主控的处理,来控制电机的运转,从而实现寻迹与避障,达到智能行驶。

且本设计添加了声控效果,通过声音传感器来对小车发出指令,让其行驶与停止。

为了能够更好地完成本次设计任务,我们采用三轮车,其前轮驱动,前轮左右两边各用一个电机驱动,调制前面两个轮子的转速起停从而达到控制转向的目的,后轮是万象轮,起支撑的作用,并通过软件程序控制,与硬件架构相结合,从而实线自动寻迹、避障的功能。

1.2 主要元件的选择1.2.1 主控器按照题目要求,控制器主要用于控制电机,通过相关传感器对路面的轨迹信息进行处理,并将处理信号传输给控制器,然后控制器做出相应的处理,实现电机的前进和后退,保证在允许范围内实线寻迹避障。

方案一:可以采用ARM为系统的控制器,优点是该系统功能强大,片上外设集成度搞密度高,提高了稳定性,系统的处理速度也很高,适合作为大规模实时系统的控制核心。

而小车的行进速度不可能太高,那么对系统处理信息的要求也就不会太高。

若采用该方案,必将在控制上遇到许许多多不必要增加的难题。

方案二:使用51单片机作为整个智能车系统的核心。

用其控制智能小车,既可以实现预期的性能指标,又能很好的操作改善小车的运行环境,且简单易上手。

对于我们的控制系统,核心主要在于如何实现小车的自动控制,对于这点,单片机就拥有很强的优势——控制简单、方便、快捷,单片机足以应对我们设计需求[5]。

51单片机算术运算功能强,软件编程灵活、自由度大,功耗低、体积小、技术成熟,且价格低廉。

基于单片机的智能小车设计论文论文

基于单片机的智能小车设计论文论文

基于单片机的智能小车设计论文论文毕业设计(论文)基于单片机的智能小车设计论文姓名系部电化班级 0电4班学号 20010411指导老师洋2012 年 5 月摘要智能小车,是一个集环境感知、规划决策和多等级辅助驾驶等功能于一体的综合系统。

它具有道路障碍自动识别、自动报警、自动制动、自动保持安全距离、车速和巡航控制等功能。

智能车辆的主要特点是在复杂的道路情况下,能自动地操纵和驾驶车辆绕开障碍物并沿着预定的道路行进。

采用51单片机控制平台,经过红外传感模块检测路面的信息,控制运动模块的电机运动方式,近而控制这个智能小车系统的运动。

关键词智能小车直流电机51单片机C语言 (4)1.1课题背景 (4)1.2课题研究的目的和意义 (5)1.3 本设计的内容及意义 (6)-1.4 论文各部分的主要内容 (7)第2章智能循迹小车系统 (8)2.1 系统设计任务与设计要求 (8)2.2 系统方案论证 (8)2.3 系统总体方案 (10)第3章智能循迹小车硬件部分 (11)3.1 系统硬件电路介绍 (11)3.2 单片机最小系统 (11)3.3 供电单元介绍 (12)3.4 运动单元介绍 (13)3.5 循迹单元介绍 (14)第4章智能循迹小车软件部分 (16)4.1 软件调试平台 (16)4.2 系统软件流程序 (16)4.3 系统软件程 (17)4.4 循迹处理软件流程 (20)结论 (21)致谢 (23)参考文献 (24)第1章绪论1.1 课题背景目前,在企业生产技术不断提高、对自动化技术要求不断加深的环境下,智能车辆以及在智能车辆基础上开发出来的产品已成为自动化物流运输、柔性生产组织等系统的关键设备。

世界上许多国家都在积极进行智能车辆的研究和开发设计。

移动机器人是机器人学中的一个重要分支,出现于20世纪06年代。

当时斯坦福研究院 SRI 的Nils Nilssen和charles Rosen等人,在1966年至1972年中研制出了取名shakey的自主式移动机器人,目的是将人工智能技术应用在复杂环境下,完成机器人系统的自主推理、规划和控制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摘要80C51单片机是一款八位单片机,他的易用性和多功能性受到了广大使用者的好评。

这里介绍的是如何用80C51单片机来实现长春工业大学的毕业设计,该设计是结合科研项目而确定的设计类课题。

本系统以设计题目的要求为目的,采用80C51单片机为控制核心,利用超声波传感器检测道路上的障碍,控制电动小汽车的自动避障,快慢速行驶,以及自动停车,并可以自动记录时间、里程和速度,自动寻迹和寻光功能。

整个系统的电路结构简单,可靠性能高。

实验测试结果满足要求,本文着重介绍了该系统的硬件设计方法及测试结果分析。

采用的技术主要有:(1)通过编程来控制小车的速度;(2)传感器的有效应用;(3)新型显示芯片的采用.关键词80C51单片机、光电检测器、PWM调速、电动小车Design and create an intelligence electricity motive small carAbstract80C51 is a 8 bit single chip computer. Its easily using and multi-function suffer large users. This article introduces the CCUT graduation design with the 80C51 single chip computer. This design combines with scientific research object. This system regards the request of the topic, adopting 80C51 for controlling core, super sonic sensor for test the hinder. It can run in a high and a low speed or stop automatically. It also can record the time, distance and the speed or searching light and mark automatically the electric circuit construction of whole system is simple, the function is dependable. Experiment test result satisfy the request, this text emphasizes introduced the hardware system designs and the result analyze.The adoption of technique as:(1)Reduce the speed by program the engine;(2)Efficient application of the sensor;(3)The adoption of the new display chip.Keywords 80C51 single chip computer, light electricity detector, PWM speed adjusting, Electricity motive small car目录第一章前言 (1)第二章方案设计与论证 (3)一直流调速系统 (3)二检测系统 (4)三显示电路 (9)四系统原理图 (9)第三章硬件设计 (10)一 80C51单片机硬件结构 (10)二最小应用系统设计 (11)三前向通道设计 (12)四后向通道设计 (15)五显示电路设计 (17)第四章软件设计 (20)一主程序设计 (20)二显示子程序设计 (24)三避障子程序设计 (25)四软件抗干扰技术 (26)五“看门狗”技术 (28)六可编程逻辑器件 (29)第五章测试数据、测试结果分析及结论 (30)致谢 (31)参考文献 (32)附录A 程序清单 (33)附录B 硬件原理图 (41)第一章前言随着汽车工业的迅速发展,关于汽车的研究也就越来越受人关注。

全国电子大赛和省内电子大赛几乎每次都有智能小车这方面的题目,全国各高校也都很重视该题目的研究。

可见其研究意义很大。

本设计就是在这样的背景下提出的,指导教师已经有充分的准备。

本题目是结合科研项目而确定的设计类课题。

设计的智能电动小车应该能够实时显示时间、速度、里程,具有自动寻迹、寻光、避障功能,可程控行驶速度、准确定位停车。

根据题目的要求,确定如下方案:在现有玩具电动车的基础上,加装光电、红外线、超声波传感器及金属探测器,实现对电动车的速度、位置、运行状况的实时测量,并将测量数据传送至单片机进行处理,然后由单片机根据所检测的各种数据实现对电动车的智能控制。

这种方案能实现对电动车的运动状态进行实时控制,控制灵活、可靠,精度高,可满足对系统的各项要求。

本设计采用MCS-51系列中的80C51单片机。

以80C51为控制核心,利用超声波传感器检测道路上的障碍,控制电动小汽车的自动避障,快慢速行驶,以及自动停车,并可以自动记录时间、里程和速度,自动寻迹和寻光功能。

80C51是一款八位单片机,它的易用性和多功能性受到了广大使用者的好评。

它是第三代单片机的代表。

第三代单片机包括了Intel公司发展MCS-51系列的新一代产品,如8xC152﹑80C51FA/FB﹑80C51GA/GB﹑8xC451﹑8xC452,还包括了Philips﹑Siemens﹑ADM﹑Fujutsu﹑OKI﹑Harria-Metra﹑ATMEL等公司以80C51为核心推出的大量各具特色﹑与80C51兼容的单片机。

新一代的单片机的最主要的技术特点是向外部接口电路扩展,以实现Microcomputer完善的控制功能为己任,将一些外部接口功能单元如A/D ﹑PWM﹑PCA(可编程计数器阵列)﹑WDT(监视定时器)﹑高速I/O口﹑计数器的捕获/比较逻辑等。

这一代单片机中,在总线方面最重要的进展是为单片机配置了芯片间的串行总线,为单片机应用系统设计提供了更加灵活的方式。

Philips公司还为这一代单片机80C51系列8xC592单片机引入了具有较强功能的设备间网络系统总线----CAN(Controller Area Network BUS).新一代单片机为外部提供了相当完善的总线结构,为系统的扩展与配置打下了良好的基础。

本设计就采用了比较先进的80C51为控制核心,80C51采用CHOMS工艺,功耗很低。

该设计具有实际意义,可以应用于考古、机器人、医疗器械等许多方面。

尤其是在足球机器人研究方面具有很好的发展前景;在考古方面也应用到了超声波传感器进行检测。

所以本设计与实际相结合,现实意义很强。

第二章方案设计与论证根据题目的要求,确定如下方案:在现有玩具电动车的基础上,加装光电检测器,实现对电动车的速度、位置、运行状况的实时测量,并将测量数据传送至单片机进行处理,然后由单片机根据所检测的各种数据实现对电动车的智能控制。

这种方案能实现对电动车的运动状态进行实时控制,控制灵活、可靠,精度高,可满足对系统的各项要求。

一直流调速系统方案一:串电阻调速系统。

方案二:静止可控整流器。

简称V-M系统。

方案三:脉宽调速系统。

旋转变流系统由交流发电机拖动直流电动机实现变流,由发电机给需要调速的直流电动机供电,调节发电机的励磁电流即可改变其输出电压,从而调节电动机的转速。

改变励磁电流的方向则输出电压的极性和电动机的转向都随着改变,所以G-M系统的可逆运行是很容易实现的。

该系统需要旋转变流机组,至少包含两台与调速电动机容量相当的旋转电机,还要一台励磁发电机,设备多、体积大、费用高、效率低、维护不方便等缺点。

且技术落后,因此搁置不用。

V-M系统是当今直流调速系统的主要形式。

它可以是单相、三相或更多相数,半波、全波、半控、全控等类型,可实现平滑调速。

V-M系统的缺点是晶闸管的单向导电性,它不允许电流反向,给系统的可逆运行造成困难。

它的另一个缺点是运行条件要求高,维护运行麻烦。

最后,当系统处于低速运行时,系统的功率因数很低,并产生较大的谐波电流危害附近的用电设备。

采用晶闸管的直流斩波器基本原理与整流电路不同的是,在这里晶闸管不受相位控制,而是工作在开关状态。

当晶闸管被触发导通时,电源电压加到电动机上,当晶闸管关断时,直流电源与电动机断开,电动机经二极管续流,两端电压接近于零。

脉冲宽度调制(Pulse Width Modulation),简称PWM。

脉冲周期不变,只改变晶闸管的导通时间,即通过改变脉冲宽度来进行直流调速。

与V-M系统相比,PWM调速系统有下列优点:(1)由于PWM调速系统的开关频率较高,仅靠电枢电感的滤波作用就可以获得脉动很小的直流电流,电枢电流容易连续,系统的低速运行平稳,调速范围较宽,可达1:10000左右。

由于电流波形比V-M系统好,在相同的平均电流下,电动机的损耗和发热都比较小。

(2)同样由于开关频率高,若与快速响应的电机相配合,系统可以获得很宽的频带,因此快速响应性能好,动态抗扰能力强。

(3)由于电力电子器件只工作在开关状态,主电路损耗较小,装置效率较高。

根据以上综合比较,以及本设计中受控电机的容量和直流电机调速的发展方向,本设计采用了H型单极型可逆PWM变换器进行调速。

脉宽调速系统的主电路采用脉宽调制式变换器,简称PWM变换器。

脉宽调速也可通过单片机控制继电器的闭合来实现,但是驱动能力有限。

为顺利实现电动小汽车的前行与倒车,本设计采用了可逆PWM变换器。

可逆PWM变换器主电路的结构式有H型、T型等类型。

我们在设计中采用了常用的双极式H型变换器,它是由4个三极电力晶体管和4个续流二极管组成的桥式电路。

二检测系统检测系统主要实现光电检测,即利用各种传感器对电动车的避障、位置、行车状态进行测量。

1.行车起始、终点及光线检测:本系统采用反射式红外线光电传感器用于检测路面的起始、终点(2cm宽的黑线),玩具车底盘上沿黑线放置一套,以适应起始的记数开始和终点的停车的需要。

利用超声波传感器检测障碍。

光线跟踪,采用光敏三极管接收灯泡发出的光线,当感受到光线照射时,其c-e间的阻值下降,检测电路输出高电平,经LM393电压比较器和74LS14施密特触发器整形后送单片机控制。

本系统共设计两个光电三极管,分别放置在电动车车头的左、右两个方向,用来控制电动车的行走方向,当左侧光电管受到光照时,单片机控制转向电机向左转;当右侧光电管受到光照时,单片机控制转向电机向右转;当左、右两侧光电管都受到光照时,单片机控制直行。

见图2.1 电动车的方向检测电路(a)。
