一体式组合型真空断路器

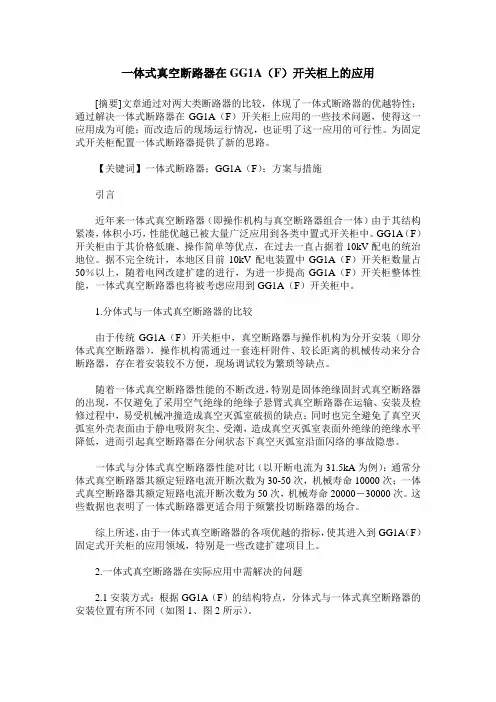

一体式真空断路器在GG1A(F)开关柜上的应用
一体式真空断路器在GG1A（F）开关柜上的应用[摘要]文章通过对两大类断路器的比较，体现了一体式断路器的优越特性；通过解决一体式断路器在GG1A（F）开关柜上应用的一些技术问题，使得这一应用成为可能；而改造后的现场运行情况，也证明了这一应用的可行性。
为固定式开关柜配置一体式断路器提供了新的思路。
【关键词】一体式断路器；GG1A（F）；方案与措施引言近年来一体式真空断路器（即操作机构与真空断路器组合一体）由于其结构紧凑，体积小巧，性能优越已被大量广泛应用到各类中置式开关柜中。
GG1A（F）开关柜由于其价格低廉、操作简单等优点，在过去一直占据着10kV配电的统治地位。
据不完全统计，本地区目前10kV配电装置中GG1A（F）开关柜数量占50％以上，随着电网改建扩建的进行，为进一步提高GG1A（F）开关柜整体性能，一体式真空断路器也将被考虑应用到GG1A（F）开关柜中。
1.分体式与一体式真空断路器的比较由于传统GG1A（F）开关柜中，真空断路器与操作机构为分开安装（即分体式真空断路器），操作机构需通过一套连杆附件、较长距离的机械传动来分合断路器，存在着安装较不方便，现场调试较为繁琐等缺点。
随着一体式真空断路器性能的不断改进，特别是固体绝缘固封式真空断路器的出现，不仅避免了采用空气绝缘的绝缘子悬臂式真空断路器在运输、安装及检修过程中，易受机械冲撞造成真空灭弧室破损的缺点；同时也完全避免了真空灭弧室外壳表面由于静电吸附灰尘、受潮，造成真空灭弧室表面外绝缘的绝缘水平降低，进而引起真空断路器在分闸状态下真空灭弧室沿面闪络的事故隐患。
一体式与分体式真空断路器性能对比（以开断电流为31.5kA为例）：通常分体式真空断路器其额定短路电流开断次数为30-50次，机械寿命10000次；一体式真空断路器其额定短路电流开断次数为50次，机械寿命20000－30000次。
这些数据也表明了一体式断路器更适合用于频繁投切断路器的场合。
一体式组合型真空断路器
⼀体式组合型真空断路器简介|江阴宝光（三⼯位真空断路器）三⼯位真空断路器集真空断路器、隔离开关、接地开关于⼀体.相⽐传统⾼压固定式开关柜XGN2或XGN66、KYN28等等，在成套⼚内需要分别单独安装隔离开关、真空断路器、接地开关，安装调试机械联锁，⼯艺复杂、耗⼯时⼤、对⼯⼈技术要求⾼，使⽤该产品后，配多功能真空断路器，开关本体具有隔离⼯位、断路器⼯位，接地⼯位更加集成化、系统化，安装简单、快捷、⽅便、可靠。
江阴宝光从事户内外⾼压真空断路器：10KV、24KV、35KV、40.5KV规格齐全。
宝光作为中压户内和户外开关产品的研发和制造专家，早在6多年前公司就开始着⼒于研究⾼可靠性智能化真空断路器领域。
通过对配⽹智能化理论、真空开断技术及绝缘技术的深⼊研究，在市场上推出了使⽤更⽅便、体积更紧凑、重量更轻、性能更可靠的断路器产品，重合器产品，⼴泛地应⽤于全国各地，为江阴宝光电⽓在中压开关制造领域奠定了领导地位。
三⼯位真空断路器符合GBl804、DL403、GBll022等标准的规定，⽆论是在正常使⽤条件还是在故障条件(特别是短路情况)下，只要在断路器的技术参数范围内，它就可以保证安全、可靠的运⾏于相应电压等级的电⽹中。
主要符合以下国家标准：开关部分：GB1984《⾼压交流断路器》GB/T11022-1999《⾼压开关设备控制和设备标准的共同技术条件》控制终端部分：GB/T726-2000《继电器及装置基本试验⽅法》GB/T17626-1998《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》（江阴宝光真空断路器型号）AB-3S-12/630-20ZW20-12F/630-20ZW20-12/630-20ZW20-12F/630-20VS1-12/630-20ZW20-12看门狗真空断路器ZW20-12智能分界真空断路器ZW20-12⾼压真空断路器VS1-24KV户内真空断路器1250A-4000A⼤电流真空断路器40.5KV户外⾼压真空断路器ZW32-12MG/630-20ZW32-12F/1600-31.5ZW32-2000A⼤电流真空断路器⼀、使⽤环境条件1、周围空⽓温度：-40℃~+40℃；⽇温差：⽇温变化不⼤于25℃；根据SF6⽓体物质性质，当环境温度在-40℃时，如箱体内部⽓压为0.05Mpa，此时SF6仍为⽓态，保证产品正常⼯作。
VS1高压真空断路器
VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
1、结构特点:VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.2、工作原理:VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.3、防误连锁:VS1-12高压真空断路器,合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止4、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.5、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.6、使用环境条件: 海拔高度: 1000m及以下(超海拔时，要特别说明)环境温度: —15℃～+40℃相对湿度: 日平均值≤95%月平均值≤95%使用条件：无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合, 辅助电路中感应的电磁干扰的幅值≤1.6。
ZN63A(VS1)-12真空断路器
ZN63A(VS1)-12真空断路器ZN63A(VS1)-12型户内交流高压真空断路器1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
佳吉电气断路器符合《交流高压断路器》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。
佳吉电气断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。
2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；佳吉电气3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机操作电压允许采用交直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。
这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。
浅析VS1型真空断路器常见故障及其处理
浅析VS1型真空断路器常见故障及其处理【摘要】为了使真空断路器可靠正常工作，本文通过对VS1型真空断路器常见故障的分析与处理，总结出VS1型断路器的运行特点，结合这些故障和特点指出工作过程中必须强化日常的维护检测，严格执行电气设备预防性试验规程要求，提高设备健康使用水平，才能避免这些常见故障的发生。
【关键词】VS1型真空断路器故障分析处理措施VS1型真空断路器采用操动机构与断路器本体一体式设计，体积小而紧凑。
既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用。
断路器本体呈圆柱状竖向排列，这样可使电场分布极佳且相间距可降至最小。
极柱的竖向排列可大量减少粉尘在表面的聚集。
断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内,这种结构能有效的防止外部因素的对真空灭弧室的影响，使嵌入式极柱的VS1型断路器完全没有相间闪络和降低灭弧室沿面闪络的可能，整个主回路带电部分与外界环境几乎完全隔绝，断路器具有良好的抗污秽，抗潮湿能力。
1、断路器合、分闸拒动1.1 故障现象断路器远方操作，断路器不动作，并时常发控制回路断线信号，就地手动进行机械分闸有时可进行操作；1.2 原因分析如果断路器拒动发生在事故时，将会导致事故越级，扩大事故范围。
根据断路器二次回路及断路器内部机械构造分析可知，由以下原因可能造成上述问题。
（1）操作回路断线或开关辅助开关转换不到位；（2）操作电源电压降低或消失；（3）分、合闸线圈电阻增加，造成分合闸顶杆动能降低，从而造成脱扣能量不足，或者分、合闸线圈损坏；（4）分、合闸顶杆变形，分合闸时存在顶杆卡涩、不灵活现象，分合闸动能降低，无法分、合闸；（5）分、合闸顶杆动作，但由于压板卡涩，造成无法动作或机构分、合闸锁扣扣入太深或扣板卡死；（6）大轴变形，造成断路器无法分合闸；（7）断路器小车位置不到位，致底盘车内接点不能接通，使闭锁电磁铁不能启动，合闸联锁板顶住合闸弯板造成断路器无法操作。
真空断路器
真空断路器概述真空断路器是输配电设备开关的一种，其主要特点是灭弧室的介质是真空。
本真空断路器资料由厦门日华机电成套有限公司总结，我司专业指导真空断路器辅件，欢迎来图来样定做。
真空断路器的静触头和动触头均放置在真空的玻璃泡中，因而熄弧快，触头不致氧化，适合于频繁操作，也没有变压器油的火灾危险性。
真空断路器真空度要求为10负四次平方mmHg以上，所以密封比较困难。
真空断路器的核心技术在于真空灭弧室，真空灭弧室的发明是真空断路器出现的开端。
发展历史真空灭弧室的发明标志着真空断路器的出现，1893年，美国的里顿豪斯提出了结构简单的真空灭弧室，并获得了设计专利。
1920年瑞典佛加公司第一次制成了真空开关。
1926年美国索伦森等公布的研究成果也显示了在真空中分断电流的可能性，但因分断能力小，又受到真空技术和真空材料发展水平的限制，尚不能投入实际使用。
随着真空技术的发展，50年代美国才制成第一批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4千安的水平。
由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破，1961年，美国通用电气公司开始生产15千伏、分断电流为12.5千安的真空断路器。
1966年试制成15千伏、26千安和31.5千安的真空断路器，从而使真空断路器进入了高电压、大容量的电力系统。
80年代中期，真空断路器的分断能力已达100千安。
真空电弧问题当断路器触头在真空中分断电流时会产生真空电弧。
真空电弧靠触头材料所生成的金属蒸气来维持。
由于气体压力低，电弧等离子体中的电子、离子或金属粒子具有强烈的扩散作用，因此真空电弧很容易被熄灭，并且触头间隙的介质强度恢复速度很高。
真空电弧有扩散型和集聚型两种基本形态。
扩散型真空电弧通常在数千安以下的电流范围内产生，它没有显著的阳极位降区，而阴极斑点不断向四周迅速扩散。
集聚型真空电弧在电流超过某个数值（一般在10千安以上）时产生，阴极上所有斑点相互吸引而集聚在一起，其运动变得很缓慢，并出现阳极斑点和位降区。
VS1安装使用说明(DOC)
1、 概述ZN63A(VS1）型户内高压真空断路器(以下简称断路器）是用于12KV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元.由于真空断路器的特殊优越性,尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元,也可配用专用推进机构，组成手车单元使用,其中固定式断路器可以增加相应的连锁，以满足配XGN2、GG1A 等固定柜的需要。
2、型号的表达方式V S 1 - 12/真空断路器森源开关产品设计序号额定短路开断电流KA 额定电流A 额定电压KV3、产品依据标准断路器符合GB1984-89《交流高压断路器》、JB3855-1996《3。
6-40.5KV 户内交流高压真空断路器》、DL/T403-2000《12KV-40.5KV 高压真空断路器订货技术条件》标准要求，并符合IEC56（87出版物)的相关要求。
4、使用环境条件a) 环境温度最高温度：+40℃ 最低温度:-15℃； b) 环境温度日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸汽压：≤2。
2×10-3MPa 月平均蒸汽压：≤1。
8×10—3 Mpa ；c ） 海拔高度：不超过1000m;d ） 地震烈度不超过8度；e) 使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。
5。
主要规格及技术参数 主要规格及技术参数见表1*注:4000A需强制风冷6。
产品结构及工作原理6。
1 主体结构断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效地防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。
断路器主体安装在断路器框架后部，与操动机构连接成一个整体。
断路器在合闸位置时主回路电流路径：（参见图2）上出线座27经固定在灭弧室上的上支架26到真空灭弧室内部静触头，经动触头及其连接的导电夹、软连接，至下支架30到下出线座31。
EV12S真空断路器
5
EV12s断路器简介
EV12s真空断路器简介
标准符合及质量控制
EV12s产品设计符合标准
● IEC 62271-100 ● IEC 60694 ● GB1984-2003 ● GB/T11022-1999 ● DL/T 402-1999 ● DL/T 403-2000 ● DL/T 593-2006 ● JB/T 3855-1996
质量稳定 ● 全新的一次封排技术(钎焊工艺)
改善的温度，特殊焊料和精密的焊接工艺，保证了密封性能和灭弧室的 高真空度 ● 全面的质量管理，保证每个产品的质量一致性 ● 先进的质量控制和检测设备保证了工厂的全面自动化控制，也保证了工 厂的高洁净度，从而确保了真空灭弧室的质量
安全可靠 ● 优秀的老化气密性 ● 可靠的绝缘 ● 可靠和精准的开断能力
EV12s真空断路器订货清单.................................................. 43 EV12s手车式真空断路器订货清单........................ 44 EV12s固定式真空断路器订货清单........................ 45 附件订货清单 ........................................................46保护来自案相关图纸订购表
1
EV12s断路器简介
EV12s真空断路器简介
简介
EV12s是法国施耐德电气最新研发设计，完全符合中国GB，DL最新标准，施耐德电气质量体 系保证下中国组装生产的12kV户内真空断路器，可广泛应用于能源及基础设施、工业、商业及 民用建筑领域的中压配电网络保护及控制，特别适用于高压/中压，中压/中压，中压/低压的变 电站中。
真空断路器的各种型号_35kv高压断路器型号大全_10kv断路器规格参数
真空断路器的各种型号_35kv高压断路器型号大全_10kv断路器规格参数陕西泰开高压开关制造有限公司高压真空断路器用于交流50Hz、40.5kV 的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用。
该断路器符合国家标准GB1984-2003《交流高压断路器》和国际电工委员会标准IEC56《高压交流断路器》的要求。
陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业( 原西安高压开关厂分支），高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
二、35kv高压真空断路器型号：ZW7-40.5/1250-25,ZW7-40.5/1250-31.5,ZW7-40.5/1600-25,ZW7-40.5/1600-3 1.5ZW7-40.5/2000-20,ZW7-40.5/2000-25,ZW7-40.5/2000-31.5三、35kv高压真空断路器的主要特点:a. 采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；b. 结构简单，免维护，不检修周期长；c. 绝缘性能好，抗污秽能力强；d. 可配弹簧或电磁操动机构，机械性能可靠，可频繁操作，无火灾和爆炸隐患；e. 内装电流互感器计量精度达0.2S级，电流比50/5-1600/5可选复变比；f. 内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。
VS1高压真空断路器
VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
1、结构特点:VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.2、工作原理:VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.3、防误连锁:VS1-12高压真空断路器,合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止4、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.5、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.6、使用环境条件: 海拔高度: 1000m及以下(超海拔时，要特别说明)环境温度: —15℃～+40℃相对湿度: 日平均值≤95%月平均值≤95%使用条件：无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合, 辅助电路中感应的电磁干扰的幅值≤1.6。
真空断路器简介
• 真空断路器是一种使用真空作为 绝缘和灭弧介质的断路器。由于 其具有较高的绝缘性能和灭弧能 力，真空断路器在电力系统中的 应用广泛。
THANKS
谢谢您的观看
02
真空断路器能够实现建筑配电系统的智能化控制，如远程控制
、定时控制等。
真空断路器在建筑配电系统中的主要作用是保护电路安全，防
03
止电流过载、短路等故障对设备和建筑造成损坏。
04
真空断路器的选择与使用
选择依据
额定电流
根据电路的额定电流选择合适的真空 断路器，确保断路器能够承受负载电 流。
短路电流
工作原理
01
真空断路器利用真空的绝缘性和 灭弧性，在触头开断过程中，产 生的电弧在真空中迅速熄灭，从 而实现对电路的开断。
02
触头设计通常采用特殊结构，如 “磁吹”或“金属喷溅”技术， 以提高开断能力和电弧控制效果 。
结构组成
真空灭弧室
是真空断路器的核心部分，包 含触头、屏蔽罩、波纹管等部 件，用于产生和消散真空中的
真空断路器简介
汇报人： 2024-01-08
目录
• 真空断路器概述 • 真空断路器的优点 • 真空断路器的应用 • 真空断路器的选择与使用 • 真空断路器的发展趋势
01
真空断路器概述
定义与特点
定义
真空断路器是一种使用真空作为 绝缘和灭弧介质的断路器。
特点
具有较高的绝缘强度和灭弧能力 ，体积小，重量轻寿命长，维 护简单等优点。
工业自动化
随着工业自动化的发展，真空断 路器在工业控制系统中也得到了
广泛应用。
在工业自动化领域，真空断路器 主要用于控制电动机、变压器等 设备的启停，以及在设备出现故
一二次全融合断路器说明书
1.概述1.1产品应用ZW20（TDS）系列户外式 10kV 智能集成（一二次全融合）交流真空断路器（通用名称： ZW20 户外式高压真空断路器，以下简称产品）是使用于户外环境中的、安装在 10KV 线路杆子上的，具有测量、保护、控制、信号、远动与组网、在线监测和接地精准判断、线损计算等智能功能的新型 10kV 交流真空断路器，可用于交流 12kV 电压等级的城网、农网或用户网的连接与隔断及其智能化管理。
1.2产品特性产品安装在露天，防护等级达到IP67（尘密，短时间浸水不漏水），能够耐受超级强度的风、雨、雪的侵蚀和严酷的尘埃、凝霜、冰和白露等自然环境条件。
产品以真空灭弧室内的动、静触头来接通和断开电路，能够关合、承载和开断正常回路条件下的电流，并能关合在规定的时间内承载和开断异常回路条件（如短路条件）下的电流。
产品的一次开关部分和二次智能化部分为一体化结构，具有一次二次深度融合与集成的特性，经过一次二次联动测试，质量稳定可靠。
产品的一次二次的中间部件电压互感器、电流互感器均为开关主箱内置电子式，测量范围大，温度特性好，功率损耗小。
产品的二次工作电源的取电可采用双侧电容取电方式，内置于开关主箱中，不占用箱外空间，无须机械安装和电气接线。
产品人机联系使用以微型平板电脑为基础的移动工作站，具有无线联机功能，性能优越，使用方便。
产品的接地保护与报警判断准确，特别适用于接地故障需要尽快查到故障状态、方位、相别与性质的户外 10kV 线路。
产品的二次部分为可装卸的智能模块，智能模块外设置后备保护，使用操杆可以在线（一次不停电）进行二次运维。
1.3产品资质产品的一次高压开关部分通过机械工业高压输配电设备质量检测中心的型式试验。
产品的二次自动化部分通过国网电力科学研究院实验验证中心的型式检验。
产品的电磁兼容部分通过国家电网公司自动化设备电磁兼容实验室的型式试验。
产品的一次高压开关部分和二次自动化部分的集成融合整组通过国网电力科学研究院实验验证中心的委托检验。
真空断路器结构简图解读-民熔
真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。
真空断路器的主要部件及名称说明见标注1-16。
图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)3.真空断路器结构的基本要求1）机械性能稳定，如切换弹跳时间。
一个人希望一生都保持同样的状态，而不是在早期阶段。
没有反弹，但后来反弹。
2）由于有足够的机械强度，开关具有足够的动态稳定性。
3）高压区和低压区应设置在前部和后部，以确保工作人员的人身安全。
4）操作机构应有足够的检查、调整和维护空间给。
实用是啊。
5）具有结构简单、运行可靠、价格低廉等优点。
6）它很容易实现一个反故障单元。
所有真空断路器，无论其结构如何，都在电源开关的外壳内装有开启弹簧配备。
At关闭操作机构不仅提供控制开关动作的动力，而且还储存油的能量打开弹簧。
需要打开，操作机构必须操作它只需要完成释放和释放任务，开放场消耗能量来完成开放运动。
三。
功能性真空断路器根据结构可分为六部分1）制动器：用于安装不同功能部件的车架。
2）真空灭弧室：是一种能实现电路闭合和分断功能的轻型灭弧元件。
3）电路：与灭弧室的动、静端连接，形成电流通道。
4）传动机构：操作机构的运动传递到灭弧室，实现灭弧室的关闭和打开。
5）绝缘：绝缘座连接所有功能部件，以满足电源开关的绝缘要求。
6）操作机构：开关合分的驱动系统四。
真空断路器详细说明书
一：真空断路器的结构和工作原理真空断路器的生产厂家比较多，型号也较繁杂。
按使用条件分为户内（ZN—）和户外（ZW —）两种类型。
主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。
下面以乐清市启轩电气有限公司生产的ZW32—12型户外高压真空断路器为例，说明其结构与工作原理。
1. 断路器本体结构一断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。
整体结构为三相共箱式。
其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。
2. 操作机构此机构为电动储能，电动分合闸，同时具有手动功能。
整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。
3.工作原理真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。
4.动作原理储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6摆动，使棘轮11转动，当棘轮11上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32上的合闸弹簧21拉长。
储能轴套32由定位销13固定，维持储能状态，同时，储能轴套32上的拐臂推动行程开关5切断储能电机14的电源，并且储能棘爪被抬起，与棘轮可靠脱离。
合闸操作过程：当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁15的铁心被吸向下运动，拉动定位件13向逆时针方向转动，解除储能维持，合闸弹簧21带动储能轴套32逆时针方向转动，其凸轮压动传动轴套30，带动连板29及摇臂27运动，使摇臂27扣住半轴25，使机构处于合闸状态。
此时，连锁装置28锁住定位件，使定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构在合闸位置不能合闸操作。
分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器19中的顶杆向上运动，使脱扣轴16转动，带动顶杆18向上运动，顶动弯板26并带动半轴25向反时针方向转动。
ZN28(A)-12系列户内高压真空断路器技术说明书
ZN28(A)-12系列户内高压真空断路器
产品概述：ZN28(A)-12系列户内高压真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备。
该产品符合GB1984-89标准，该产品总体结构分为开关本体与操动机构一体安装和开关本体与操动机构分离安装两种形式。
一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适用于各种固定式开关柜，如GG1A(Z), XGN2A-10(Z)等。
该产品可配用CD17、CD10型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构。
技术参数：
使用环境条件
1、周围空气温度：上限+40℃，下限-30℃；
2、海拔高度：不超过2000m；
3、风压不超过700pa(相应干风速34m/s)；
4、地震强度不超过8度；
5、最大日温差：不超过25℃；
6、相对湿度：日平均不大于95%，月平均不大于90%；
7、无易燃，易炸危险，化学腐蚀及剧烈振动的场所。
外形尺寸：
结构和工作原理：
订货须知
1、断路器名称、型号以及订购数量；
2、断路器的额定电流及额定短路开断电流；
3、储能电动机的电压参数；
4、备品，备件的名称及数量；
5、用户若有其他特殊要求，订货时协商。
一二次融合柱上真空断路器
一二次融合柱上真空断路器目录1.引言2.一二次融合柱上真空断路器的概述3.一二次融合柱上真空断路器的特点4.一二次融合柱上真空断路器的应用领域5.一二次融合柱上真空断路器的优势6.结论正文【引言】在电力系统中，柱上真空断路器是一种重要的开关设备，主要用于切断或接通电力系统中的电流。
随着科技的发展，一二次融合柱上真空断路器应运而生，为我国电力系统的安全稳定运行提供了有力保障。
本文将对一二次融合柱上真空断路器进行详细介绍。
【一二次融合柱上真空断路器的概述】一二次融合柱上真空断路器是指在一次设备和二次设备之间，通过真空断路器实现电气连接的开关设备。
其中，一次设备指的是高压侧的设备，二次设备指的是低压侧的设备。
这种结构的断路器具有操作简单、安全可靠、维护方便等优点。
【一二次融合柱上真空断路器的特点】一二次融合柱上真空断路器具有以下特点：1.高压侧和低压侧分别进行开断和接通，有效降低了故障发生的概率。
2.采用真空断路器技术，具有开断能力强、弧光短、触头磨损小等优点。
3.结构简单，安装方便，可实现远程控制和自动化操作。
4.适用于各种恶劣环境，具有较强的抗干扰能力和防护能力。
【一二次融合柱上真空断路器的应用领域】一二次融合柱上真空断路器广泛应用于以下领域：1.配电网：在配电网中，一二次融合柱上真空断路器可用于控制和保护各种电气设备。
2.输电网：在输电网中，一二次融合柱上真空断路器可用于切断或接通高压线路上的电流。
3.电力系统自动化：在电力系统自动化中，一二次融合柱上真空断路器可实现远程控制和自动化操作。
4.工矿企业：在工矿企业中，一二次融合柱上真空断路器可用于控制和保护各种电气设备，提高生产效率和安全性。
【一二次融合柱上真空断路器的优势】一二次融合柱上真空断路器具有以下优势：1.安全性高：采用真空断路器技术，具有较强的抗干扰能力和防护能力，确保电力系统的安全稳定运行。
2.可靠性强：结构简单，安装方便，故障率低，维修方便。
ZN63A-12(VS1)系列户内交流高压真空断路器
使用环境:
• A 周围空气温度：上限+40℃，下限-15℃; b 海拔高度：≤100m(若需增高海拔，则额 定绝缘水平相应提高)； c 振幅：地震列度不超过8度； d 空气相对湿度日平均值不大于95％，月平 均值不大于90％ e 无火灾、爆炸危险、严重污染、化学腐蚀 及剧烈震动的场所。
3
1.什么是传统机械按键设计？
ZN63A-12(VS1)系列户内交流高压 真空断路器
1
产品概述:
• VS1-12 型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备， 作为电网设备、工矿企业动力设备的保护和控制 单元。适用于在额定工作电流下的频繁操作，或 多次开断短路电流的场所。 该断路器采用操动机构与断路器本体一体式 设计，既可做为固定安装单元，也可配有专用推 进机构，组成手车单元作用。
技术参数要手动按压按键触动PCBA上的开关按键来实现功 能的一种设计方式。
传统机械按键结构层图：
按键
PCBA
开关键
传统机械按键设计要点：
1.合理的选择按键的类型，尽量选择 平头类的按键，以防按键下陷。
2.开关按键和塑胶按键设计间隙建议 留0.05~0.1mm，以防按键死键。 3.要考虑成型工艺，合理计算累积公 差，以防按键手感不良。
ZW32-12说明书-PIE105AM-C、PT供电
第一章概述随着计算机技术、传感器技术和网络通信技术的发展以及电力系统中配网运行要求的提高，功能单一的一次设备在配电网络的应用中日益显示出其不便之处，因而从配电网系统的全局着眼，开发基于节点（终端）的高压永磁真空断路器已势在必行。
基于这一思想，北京四方华能电气设备有限公司开发研制了ZW32－12型高压永磁真空断路器，它集微处理机技术、现代网络通讯技术和新型开关制造技术于一体，广泛适用于城市电网作为分断或联络开关，或用于农网配电系统户外变电站作为出线开关，可有效完成传统的重合器的工作，分、合负荷电流和短路电流。
装置内部所配置的测量保护控制和通讯功能可充分满足配电自动化系统要求。
ZW32－12型高压永磁真空断路器为组合式系列化产品：可选配组合隔离开关，为线路检修提供可视断口；断路器配用永磁操动机构，与真空灭弧室形成最良好的配合完成操作功能，合分动作稳定可靠；整个产品设计先进合理、结构紧凑，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高；采用新型复合固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾；套管竖向布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；选配的隔离开关带有手动操动机构，两者构成机械防误操作闭锁；断路器和隔离开关的基座外壳有不锈钢和普通钢板经达克罗防锈处理两种可选，可达到在有效使用期（10年）内无需油漆维护；智能控制单元内的电源系统保证在无日光照射时提供至少180小时的电池持续供电，能控制开关进行可靠动作。
由于ZW32－12型智能一体化真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在200米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每6至7年更换一次外，断路器本体基本终身免维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简介|江阴宝光（三工位真空断路器）
三工位真空断路器集真空断路器、隔离开关、接地开关于一体.相比传统高压固定式开关柜XGN2或XGN66、KYN28等等，在成套厂内需要分别单独安装隔离开关、真空断路器、接地开关，安装调试机械联锁，工艺复杂、耗工时大、对工人技术要求高，使用该产品后，配多功能真空断路器，开关本体具有隔离工位、断路器工位，接地工位更加集成化、系统化，安装简单、快捷、方便、可靠。
江阴宝光从事户内外高压真空断路器：10KV、24KV、35KV、40.5KV规格齐全。
宝光作为中压户内和户外开关产品的研发和制造专家，早在6多年前公司就开始着力于研究高可靠性智能化真空断路
器领域。
通过对配网智能化理论、真空开断技术及绝缘技术的深入研究，在市场上推出了使用更方便、体积更紧凑、重量更轻、性能更可靠的断路器产品，重合器产品，广泛地应用于全国各地，为江阴宝光电气在中压开关制造领域奠定了领导地位。
三工位真空断路器符合GBl804、DL403、GBll022等标准的规定，无论是在正常使用条件还是在故障条件(特别是短路情况)下，只要在断路器的技术参数范围内，它就可以保证安全、可靠的运行于相应电压等级的电网中。
主要符合以下国家标准：
开关部分：GB1984
《高压交流断路器》GB/T11022-1999
《高压开关设备控制和设备标准的共同技术条件》
控制终端部分：GB/T726-2000《继电器及装置基本试验方法》GB/T17626-1998
《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》（江阴宝光真空断路器型号）
AB-3S-12/630-20
ZW20-12F/630-20
ZW20-12/630-20
ZW20-12F/630-20
VS1-12/630-20
ZW20-12看门狗真空断路器ZW20-12智能分界真空断路器ZW20-12高压真空断路器
VS1-24KV户内真空断路器1250A-4000A大电流真空断路器40.5KV户外高压真空断路器
ZW32-12MG/630-20
ZW32-12F/1600-31.5
ZW32-2000A大电流真空断路器
一、使用环境条件
1、周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃；根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。
（当环境温度-40℃，表压为0.05Mpa时，SF6液化点为-55℃；零表压，SF6液化点不会超过-60℃）。
2、风速不大于35m/s；
3、无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）和剧烈振动的场所。
4、海拔：≯1000m；
5、覆盖厚度：10mm；
6、空气污秽程度：IV级；
7、地震烈度：≯8度；
8、电网中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
二、主要技术参数
4.1断路器的额定参数见表1
序号项目单位数值
1额定电压KV12
2额定频率Hz50
3额定电流A630
4额定短路开断电流KA20
5额定峰值耐受电流（峰值）KA50
6额定短时耐受电流（4S）KA20
7额定短路关合电流（峰值）KA50
8机械寿命次数次10000
9额定短时开断电流开断次数次30
10工频耐压（1min）：干试（相间、对地/断口）KV42/48
11雷电冲击耐受电压（峰值）相间、相对/断口KV75/85
12额定操作顺序KV分-0.3s-合分-180s-合分
13额定操作电压辅助回路额定电压Kg220
注：当产品使用场地的海拔超过1000m时，绝缘耐压应按GB/T11022-1999进行相应的修正。
三、断路器装配调整参数见表2 序号项目单位数值
1触头开距mm9+1-0.5
2触头超行程mm3+1-0.5
3平均分闸速度m/s1.2±0.2
4平均合闸速度m/s0.6±0.2
5触头合闸弹跳时间ms≤26箱体内极间中心距离mm135
7箱体外极间中心距离mm280
8三相分闸同期性时差ms≤2
9每极回路直流电阻μΩ≤200
10合闸时间ms≤45
11分闸时间ms≤45
12动触头允许磨损厚度mm3
13合闸时触头压力N2000±200
14SF6气体额定压力（表压）MPa“0”
15净重Kg185
四、操作机构主要技术参数
4.3.1、储能电机：采用直流串激电动机，其技术数据如表3
型号额定电压（V）额定功率（W）正常工作范围额定电压下储能时间（s）YJ220-5301BS-2202085%~120%额定工作电压≥5
4.3.2、手动储能操作力：采用机构所配储能手柄时最大操作力小于25公斤。
4.3.3、合闸电磁铁：采用螺管式电磁铁，其线圈技术数据如表4。
额定电压（V）额定电流（A）额定功率（W）20℃时线圈电阻（Ω）。
4.5零序电流互感器
在断路器本体内配置零序电流互感器1只，变比20/1，在零序电流0.1~5A区段，有着良好的线性关系，额定负载下（0.1V A）的变比误差小于3%，当零序电流为400A时，二次输出电流不小于5A。
4.6、操作电源
4.6.1断路器工作时需要操作电源。
操作电流可以外引交流或直流220V电源，但一般是在10KV线路上外置操作电源变压器或电压互感器，以获得交流220V操作电源。
4.6.2外置操作电源奕压器或电压互感器型号由用户选配，建议选用户外型带熔断器的产品，以方便安装。
如外置操作电源变压器或电压互感器不带熔断器，用户还得另行加装户外式熔断器，以保护外置式操作电源变电压器或电压互感器。
4.6.3操作电源的二次侧熔断器配置，详见发货随机文件。
4.7控制器技术参数见表5
五、序号项目单位参数
1输入工作电压V AC220
2输入工作电压频率HZ50
3输入工作电压允许波动范围%±20
4整机功耗W＜10
5采样相电流一次输入值A0~3600可调
6采样零序电流一次输入值0~20
7电量输入值采样误差%±5
8过流保护一次电流整定范围（二次）A0~1500可调
9速断保护一次电流整定范围（二次）0~3600可调
10过流保护动作延时时间值ms0~5000可调
11零序保护一次电流整定范围A0~20可调
12零序保护动作延时时间值S0~1200可调
13重合闸次数次0~114第一次重合时间S0~9.9
15简单遥控器距离米100
备注：如需更详细资料请与我们（江阴宝光电气）联系，我们会第一时间为您讲解。
