潜油电泵介绍
潜油电泵介绍第⼀章潜油电泵介绍第⼀节概述随着我国⽯油⼯业的发展和油⽥采油开发的需要，为了提⾼油⽥采油速度和最终采收率，应⽤机械采油⽅法是整个油⽥开发过程的⼀个⼗分重要的步骤。
潜油电泵作为⼀种⽐较常⽤的机械采油设备，由于它⾃⾝的特点，近⼗⼏年来在国内外得到了⼗分⼴泛的应⽤。
尤其是它特别适⽤于海上平台采油。
选⽤潜油电泵⼤排量强采是油⽥长期稳定⽣产的重要⼿段。
⼀、潜油电泵发展概况·1923 年⽩俄罗斯⼈AS 奥托纳夫在世界上⾸先提出潜泣电泵的新概念，并在洛杉机制造出美国第⼀台潜油电泵。
·1930 年奥托纳夫在美国创建了雷达公司。
·50~70年代美国相继出现了三家主要⽣产潜油电泵的制造旖。
它（20世纪）们是森垂列夫特公司、ODI 公司、科贝公司。
·1940 年苏联国家⽯油机械设计院深⽔电机局⽯油⼯业组研制了苏联第⼀台潜油电泵。
开始⼴泛应⽤于油由。
·1953 年中国⽯油部曾在⽟们油⽥对潜油电泵进⾏研究和试验。
·1970 年天津市电机总⼚与⼤庆油⽥联合，成功地开发塞中国鑫⾏设计和制造的第⼀台潜抽电泵并于 1 978 年开始正式投产。
天津市电机总⼚正式获国家批准，引进美雷达公司的潜油电泵制造技术，极⼤地促进了中国电潜泵制造技术和⽣产的发展。
·1989 年随着国内⽯油⼯业和采油技术的不断发展以及引进技术在国内的扩散，相继出现了⼤庆、胜利、虎溪等⼀批电泵制造⼚，形成了中国的潜油电泵制造⾏业。
·2004 年渤海⼯程装备电泵分公司为适应渤海⼆、潜油电泵的应⽤及⽔平近⼗年来，随着潜油电泵在世界范围使⽤的数量不断增加，国内外油⽥在电泵采油⼯艺技术⽅⾯做了⼤量⼯作，因此在潜油电泵⼴泛应⽤的同时，其应⽤⽔平也在不断提⾼，并积累了⼤量丰富的经验。
据统计⽬前先进的国外油⽥在⼀些主要电泵的应⽤指标已达到：电泵系统效率42 %适⽤最⾼井温180 ℃电泵最⼤挂泵深度4500 m平均运⾏寿命600 ~800 天国际⽯油组织1997 年公布，全球油井总数为989908 ⼝〔不含停产油井、注⽔⽤井和辅助油井〕，油井分布情况见表l 。
潜油电泵结构及工作原理
潜油电泵结构及工作原理
潜油电泵是一种常见的油井输液装置，它由电机、泵体、转子、轴承组成，广泛应用于石油、化工等行业。
本文将分别从潜油电泵的结构和工作原理两个方面进行详细介绍。
一、潜油电泵的结构
潜油电泵的结构主要由以下几个部分组成：
1. 电机：是泵的动力源，一般采用油浸式的三相异步电动机。
2. 泵壳：是潜油电泵的外壳，一般选用高强度、蚀刻性能好的不锈钢或铸钢材料制造。
3. 阀门：是控制进出口液流的部件，在泵内安装一个防回流阀，以防止井液由井口流入泵内，影响泵的运行。
4. 柱式：是将电机与泵体相互连接的主要部分，有助于泵的安装、卸载和维修。
5. 轴承：用来支撑转子的轴线运转，减小转子与泵体之间的摩擦，保证泵的运转平稳。
6. 转子：潜油电泵的关键部件之一，是泵的液力传动装置，最常用的转子有螺杆转子、离心转子等。
二、潜油电泵的工作原理
潜油电泵利用转子在泵体中旋转时产生的离心力将液体从井底提升到地面。
具体来说，它的工作原理可以分为六个步骤：
1. 电机输出转速，带动转子旋转，转子在泵体中形成一定的方向和流动速度的液体流。
2. 液体流通过转子，被分配到各部分。
3. 高速离心力作用下，液体流体积减小，增大流速，产生较高的液压。
4. 高压液体通过出水口出现井口，形成合适的水平流。
5. 进入沟渠系统轻易输送至目标地雷。
6. 电机及时启动、停止保持潜油电泵的正常工作。
总而言之，潜油电泵具有结构简单、安装、使用和维护方便，减少了劳动力和物力的浪费，具有较高的工作效率和经济效益等优点，目前已成为石油工业中重要的输液设备之一。
潜油电泵

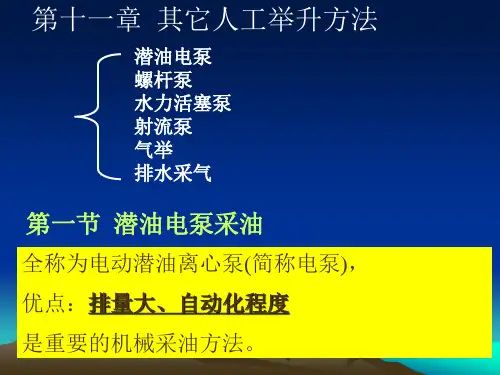

第一节 潜油电泵采油
全称为电动潜油离心泵(简称电泵)， 优点：排量大、自动化程度
是重要的机械采油方法。
一、 系统组成及设备装置 1. 系统组成 (1) 地面部分: 包括变压器、控制屏、接线盒和 特殊井口装置等。 (2) 中间部分: 主要有油管和电缆。
(3) 井下部分: 主要有多级离心泵、油气分离器、 潜油电机和保护器。 上述三部分的核心是潜油电机、保护器、油气 分离器、多级离心泵、潜油电缆、控制屏和变 压器七大部件。
电缆的电压损失可按如下公式计算：
U 3IL( R cos X sin )
式中ΔU——电缆的电压损失， V
I——电机的工作电流，
L——电缆的长度，
cos
A
Ω/km
km
R——导体的有效阻抗， ——
X——导体的电抗， Ω/km sin ——无功功率因数。
4.
自耦变压器的容量必须能够满足电机最大负载 的启动，应根据电机的负载来确定变压器的容 量。变压器的容量可用下式计算： 四、 电流卡片分析 P 3 10
生产气油比
泵吸入口处气 液比
原油的体积系数
体积含水率
泵吸入口处 溶解气油比
天然气的体积系数
根据上面公式，就可以计算出不同下泵深度 所对应的泵吸入口处的气液比大小，并可以做 出下泵深度与泵吸入口处气液比的关系曲线。
确定下泵深度时，首先要满足沉没度的要 求，然后在分离器的分离能力条件下根据下泵 深度与泵吸入口处气液比的关系曲线便可以确 定下泵深度。
一、 系统组成及设备装置 1. 系统组成 (1) 地面部分: 包括变压 器、控制屏、接线盒和 (2) 中间部分: 主要有油 管和电缆。 (3) 井下部分: 主要有多 级离心泵、油气分离器、 潜油电机和保护器。
潜油电泵结构及工作原理(一)
潜油电泵结构及工作原理（一）引言概述:潜油电泵是一种广泛应用于油田、矿山和城市供水等领域的重要设备。
它通过将电机与泵体结合在一起，实现了在液体中进行输送的功能。
本文将详细介绍潜油电泵的结构及其工作原理。
正文:一、潜油电泵的结构1. 泵体：泵体是潜油电泵的主要组成部分，用于接收液体并将其输送到出口。
通常由铸铁或不锈钢制成，具有良好的耐腐蚀性和耐磨性。
2. 输送管道：输送管道连接泵体与泵出口，将液体输送到目的地。
主要包括进口管道、出口管道和排水管道。
3. 电机：电机是潜油电泵的驱动装置，将电能转化为机械能，使泵体能够正常工作。
一般采用三相异步电机，具有高效率和稳定性。
4. 转子：转子是潜油电泵的核心部件，通过转动来产生抽水的动力。
通常由不锈钢制成，具有良好的耐腐蚀性和耐磨性。
5. 导叶：导叶位于泵体与转子之间，起到引导液体流动的作用。
它具有良好的密封性能和高效的动力传递效率。
二、潜油电泵的工作原理1. 启动过程：当电泵供电时，电机带动转子旋转。
液体通过进口管道进入泵体，受到转子的离心力作用，被推向出口管道。
2. 抽水过程：在转子旋转的同时，导叶的作用下，液体在泵体内不断流动。
泵体的设计使得液体呈现连续的流动状态，在吸入管道和排出管道之间形成一个密封的液柱。
3. 提升能力：潜油电泵的提升能力取决于转子的转速和导叶的结构。
通过调整电机的转速和优化导叶的形状，可以提高泵体的提升能力。
4. 故障保护：潜油电泵通常配备有多种故障保护装置，如过流保护、过压保护和过热保护等，以确保设备的安全运行。
5. 维护与检修：为了确保潜油电泵的正常运行，定期进行维护和检修是必要的。
维护内容包括清洁泵体、检查电路连接和润滑轴承等。
总结:潜油电泵作为一种重要设备，其结构和工作原理对于了解其工作原理的人来说至关重要。
本文介绍了潜油电泵的结构、工作原理和维护要点，希望能够帮助读者更好地理解和运用潜油电泵。
公共基础知识深锤电潜泵基础知识概述
《深锤电潜泵基础知识的综合性概述》一、引言在当今的石油工业中，深锤电潜泵作为一种重要的采油设备，发挥着至关重要的作用。
它的高效性、可靠性和适应性使其成为许多油田开发的首选技术之一。
本文将深入探讨深锤电潜泵的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个全面而深入的了解。
二、基本概念1. 定义与组成深锤电潜泵是一种将电动机和多级离心泵安装在油管内，通过电缆将电力传输至井下电动机，驱动离心泵将井液举升到地面的采油设备。
它主要由井下部分、地面部分和中间连接部分组成。
井下部分包括潜油电动机、保护器、分离器和多级离心泵；地面部分包括控制柜、变压器和井口装置；中间连接部分为电缆。
2. 工作原理深锤电潜泵的工作原理是利用潜油电动机将电能转化为机械能，驱动多级离心泵旋转。
离心泵通过叶轮的高速旋转产生离心力，将井液吸入泵内并加压，然后通过油管举升到地面。
在这个过程中，保护器起到保护电动机和密封井液的作用，分离器则用于分离井液中的气体，提高泵的效率。
3. 特点与优势深锤电潜泵具有以下特点和优势：（1）排量大：能够满足高产油井的需求。
（2）扬程高：可以将井液举升到较高的地面位置。
（3）适应范围广：适用于不同类型的油井，包括高含水井、稠油井和深井等。
（4）自动化程度高：可以实现远程监控和控制，提高生产效率。
（5）可靠性高：经过多年的发展和改进，技术成熟，可靠性得到了充分验证。
三、核心理论1. 流体力学理论深锤电潜泵的工作涉及到流体力学的多个方面，如流体的流动、压力分布、能量损失等。
在设计和运行过程中，需要考虑井液的物理性质、流速、流量等因素，以确保泵的性能和效率。
同时，还需要考虑泵的内部结构对流体流动的影响，如叶轮的形状、尺寸和转速等。
2. 电动机理论潜油电动机是深锤电潜泵的核心部件之一，其工作原理基于电动机的基本理论。
需要考虑电动机的类型、功率、转速、效率等因素，以及电动机在井下高温、高压、腐蚀等恶劣环境下的可靠性和寿命。
潜油电泵基础知识
潜油电泵基础知识目录1. 内容描述 (2)1.1 潜油电泵概述 (3)1.2 潜油电泵的应用领域 (4)2. 潜油电泵的主要组成部分 (5)2.1 电机部分 (6)2.1.1 电机类型 (7)2.1.2 电机结构 (8)2.2 泵体部分 (9)2.2.1 泵体材质 (11)2.2.2 泵体结构 (12)2.3 管线系统 (13)2.3.1 管线材质 (15)2.3.2 管线连接方式 (15)3.1 电动驱动 (17)3.2 旋转转换压力 (19)3.3 液体抽送过程 (20)4. 潜油电泵的分类 (21)4.1 按应用领域分类 (22)4.1.1 水井潜水泵 (23)4.1.2 地下水泵 (24)4.1.3 沼气潜水泵 (25)4.2 按传输介质分类 (26)4.2.1 纯水潜水泵 (26)4.2.2 污水潜水泵 (28)4.3 按工作方式分类 (29)4.3.1 常压电机潜油泵 (30)4.3.2 高压电机潜油泵 (31)6. 潜油电泵的维护与保养 (33)6.1 日常维护 (34)6.2 定期检修 (34)6.3 常见故障诊断及处理 (36)7. 潜油电泵的选择与安装 (37)7.1 选择原则 (38)7.2 安装步骤 (39)1. 内容描述潜油电泵技术是一种广泛应用于石油及天然气行业中的技术，它涉及将电能直接传输到位于地下井下的多级离心泵系统，从而有效地抽取地层深处的油气资源。
这一技术的创新之路始于20世纪初，经过多年发展，现在已经成为精通油气开采与生产作业的关键技术之一。
本文档以潜油电泵系统为重点，全面介绍其工作原理、结构组成、应用场景、优势、风险以及在油田生产中的安装与维护等基本知识。
通过对这些核心要素的详细阐释，读者能够深入理解潜油电泵技术的全面功能与潜能，同时也能提升对于技术在实际应用中的挑战和解决方案的认识。
潜油电泵系统由地面设备和地下水泵两部分组成，地面设备包括泵控制柜、变压器以及其他必要的连接构件，负责将地面电源经过变压和调节后送入地下。
潜油电泵机组与电泵新产品简介
(7)
油井允许最大造斜率3～8°/30m。
(8)
116 Series Motor 116 mm Power kW
潜油电机技术参数
50Hz O.D. Voltage V 530 620 680 810 1110 450 630 790 950 530 720 900 1090 590 800 950 1020 1220 1640 660 770 905 1130 1840 Current A 59 52 47 39 29 83 60 47 39 80 60 46 39 81 59 40 46 39 29 80 70 59 46 29 Type Length (mm) 5212 4999 Weight (kg) 318 299
Weight kg lb
1190.2 1267.3 1344.4 1710.3 1776.4 2021.1 2144.5 2428.8 3182.8 3735.8 4209.6 4890.7
540 575 610 776 806 917 973 1102 1489 1695 1910 2219
1130.6 1190.2 1265.1 1613.3 1631 1877.8 1979.2 2239.3 2964.4 3442.6 3823.9 4425.6
胜利油田无杆采油泵公司电潜泵研究所二潜油电机三潜油保护器四潜油电泵五油气分离器六其它部件七潜油电泵机组的选择第二部分电泵新产品介一高温潜油电泵机组二斜井用潜油电泵机组三防砂耐磨蚀潜油电泵机组四sl88sl98系列小排量潜油电泵机组五潜油电动螺杆泵六护罩潜油电泵七井下电加热装置八倒置注水泵九149系列潜油电泵机组十水平注水泵十一qydb型输油电泵1用途潜油电泵机组是一种重要的无杆泵采油设备具有排量大扬程高的优点可广泛用于高含水井深井及定向井等油井中采油是油田实现高产稳产的重要手段
潜油电泵基础知识
注意事项
在安装过程中，应遵循安全操 作规程，注意人员安全和设备 保护，避免发生意外事故。
日常维护与保养
检查运行状况
定期检查潜油电泵的运行状况 ，包括电流、电压、温度、压 力等参数，确保设备正常运行
。
清洗保养
定期清洗潜油电泵的进出口滤 器，检查并更换密封件、润滑 油等易损件。
维修保养
根据需要，对潜油电泵进行维 修保养，包括更换磨损件、调 整间隙等，确保设备性能稳定 。
03
CATALOGUE
潜油电泵的安装与维护
安装前的准备
01
02
03
确定井口位置
根据地质报告和实际勘探 结果，确定潜油电泵的井 口位置，确保井口周围环 境安全、无障碍物。
检查设备
在安装前，对潜油电泵及 其附件进行全面检查，确 保设备完好无损、符合规 格要求。
准备工具和材料
根据安装需要，准备相应 的工具和材料，如吊车、 螺丝刀、润滑油等。
高效电机
研究更高效的电机设计，提高电 机的能效比，降低能耗。
优化控制策略
通过改进控制算法和策略，实现 潜油电泵的智能控制，进一步降 低能耗。
新材料、新工艺的应用研究
新材料
研究并应用具有更高强度、耐腐蚀和 耐磨性能的新材料，提高潜油电泵的 使用寿命。
新工艺
探索和应用新的制造工艺，提高潜油 电泵的制造效率和产品质量。
注意事项
在维护保养过程中，应遵循设 备操作规程和维护保养规范，
注意人员安全和设备保护。
04
CATALOGUE
潜油电泵常见故障及排除方法
启动困难或无法启动
总结词
潜油电泵启动困难或无法启动可能是由于多种原因引起的，如电源故障、电机故障、泵 头故障等。
潜油电泵机组原理讲座.ppt
器有下一级沉淀室，则井液顺连通管进入下一级 沉淀室，重复上述过程 。
六、胶囊式保护器
（一）结构：
上部为降囊式结构，内装有润滑油，下部为沉降 式结构。
只能增加电机长度，最大的长径比可1:100。长度在 2m-10m。
(2)转子分节。
(3)定子铁芯分节。
(4)特殊的油路循环系统：内腔电机油通过轴孔，并利用
轴上的甩油环产生的压差形成（止推轴承的动块）。
(5)电机的串联运行。
(6)潜油电机的保护器。
四：电机工作原理
潜油电机为三相交流鼠笼异步电机，当三 相绕阻接通三相交流电源时，电机定子产生一 个转速为60f/p旋转磁场，其转向取决于电流 相序，根据电磁感应原理，该旋转磁场切割转 子导条，在闭合的转子回路中产生感应电流。 在旋转磁场中，转子导条受到力的作用，从而 产生电磁转矩，使转子沿磁场旋转方向，带动 负载异步转动。
五 潜油电机的铭牌 （1）型号：ＹＱＹ 114表示种类，用途，定子外径
定子外径
异步 潜油运行
（2）容量：亦称额定功率，表示该潜油电机能 带动设备的能力．在额定转速下电机转轴所能 输出的机械功率。瓦或千瓦。
（3）额定电压：表示潜油电机正常运行时定子 绕阻应加的线电压数值．
1000v表示电机可以使用的电压值．做功范围在5%以内.
M=p/2 π n（M—转矩，P—功率） 如果功率是瓦，转速是转/秒，则电磁转矩的 单位就是牛顿米。通常功率用千瓦做单位，转 速用转/分作单位，则上式可写成：
M=1000p/2π n/60=9550p/n 式中：M---额定转矩（牛顿米）
潜油电泵结构及工作原理(课堂PPT)
.
4
渤海石油装备中成机械制造公司
第二章、潜油电泵系统组成
潜油电泵主要由两大部分组成井上部分和井下部分。
（一）井上部分
（二）井下部分
Байду номын сангаас
1）井口 2）接线盒 3）控制柜 4）变频器 5）变压器
1） 潜油电泵 2） 分离器 3） 保护器 4） 潜油电机 5） 引接电缆 6） 潜油电缆
7） 井下传感器
.
5
渤海石油装备中成机械制造公司
（3）内设一个推力轴承，承担作用在泵轴、分离器轴和保护器轴传递下来的轴向 力。
（4）连接潜油电机轴与泵轴（或分离器轴），连接潜油电机壳体与潜油泵壳体 （或分离器壳体）。
四、潜油电机
在潜油电泵机组中使用的电机为二级三相鼠笼式异步电动机。是潜油电泵机
组的动力源。根据油井产量、扬程、温度、井液粘度及不同规格的套管，可选 用不同功率、直径的潜油电机。潜油电机工作电压一般为400~2500V，电流为 30~120A。电机功率与电机长度成正比，单节电机长度最长不大于10m。电机 可以串联使用，串联方式采用内插式结构，轴联接采用花键联接。
渤海石油装备中成机械制造公司
潜油电泵结构及工作原理
2009年5月
.
1
渤海石油装备中成机械制造公司
目录
第一章、潜油电泵发展概况 第二章、潜油电泵系统组成 第三章、机组各部件的作用 第四章、潜油电泵各部件工作原理
.
2
渤海石油装备中成机械制造公司
第一章、潜油电泵发展概况
潜油电泵全称电动潜油离心泵,简称电泵。 1923年俄罗人A S艾鲁托诺夫在世界上首先提出潜油
.
10
渤海石油装备中成机械制造公司
潜油电泵基础
一、基本结构及工作原理二、影响电泵正常运行因素三、常见故障及处理（一）、管串结构基本构成：三大部分，七大件，四小件井下部分：潜油电机、保护器、分离器、多级离心泵（俗称井下四大件）。
中间部分：电缆地面部分：控制屏和变压器。
附件: PHD或PSI（二次仪表）单流阀泄油阀或测压阀接线盒（一）、管串结构工作流程：仁动力电缆将地面电力输送到电机2、电机带动离心泵叶轮高速旋转3、井液通过油气分离器吸入口进入离心泵内4、泵给井液加速使其动能增加（电能转换为动能）5、动能转换为压能，井液经油管被举升至地面（一）、管申结构1 x 排量范围大30m3/d~4000m3/d ；2、扬程高1000m^4500m；3、可以根据产液变化要求进行变频调速；4、地面设备占用面积和空间小，适用于海上平台;5、使用寿命长；6、便于管理；7、可适用于斜井与水平井。
（三）潜油电豕缺点1、成本高，施工工艺较为复杂2、不适合于高含气井3、不适合于供液不足井4、耐温是限制下泵深度及寿命的主要制约因素潜油电机是三相鼠笼式异步感应电动机：)潜油电机当定子绕组接通三相电源时，电机内将产生一个转速为亦=60转/s的旋转磁场，转子导体中将产生电磁转矩。
当电磁转矩大于轴上的阻力矩时，转子就会沿着旋转磁场的方向转动，电机从电源接受的电能转变为机械能输出。
（五）保护器保护器主要是实现隔离井液和电机油保护器的工作原理电机油的膨胀保护器的工作原理<=1电动机润滑油的冷却.（五）保护器作用：1）保护电机油,使之不被井液污染。
2）平衡套管环形空间与电机内部的压力，也就是热胀冷缩的呼吸功能。
3）保护器是联接电机与泵之间的桥梁，用它来传递扭矩。
4）保护器需随时为电机补充电机油。
作用:K 作为井液进入泵筒的吸入口 2、油气分离，减少气锁、气蚀说明：产生的离心力差异大，达到油气分离的目的2、 可处理油气水三相总体积30%的游离气3、 分离效果达90%以上中国石酒（六） K 由于液体与天然气相对密度差异大，在高速旋转中所油化分离器（七）多级离心泵电机带动泵轴上的叶轮高速旋转时，叶轮内液体的每一质点受离心力作用从叶轮中心沿叶片间的流道甩向叶轮四周压力和速度同时增加，经过倒轮流到被引向上一级叶轮。
潜油电泵知识讲座课件
根据故障诊断结果，采取相应的排除措施。包括更换损坏部件、修复故 障部位、调整参数等，确保潜油电泵恢复正常工作。
04
潜油电泵的发展趋 势与前沿技术
潜油电泵的节能技术与创新
永磁同步电机驱动技术
采用高效永磁同步电机，提高潜油电泵的运行效率，降低能耗。
高效水力设计
优化叶轮和导轮的水力设计，减少水力损失，进一步提高潜油电泵 的效率。
安装完成后，进行潜油电泵的调 试。包括电气连接测试、机械运 转测试等，确保潜油电泵能够正
常工作。
潜油电泵的运行操作与监控
启动与停止操作
熟悉潜油电泵的启动和停止操作程序，确保在正确的时间 进行设备的启动和停止。避免不必要的设备损坏和能源浪 费。
运行监控
在潜油电泵运行过程中，要时刻关注设备的运行状态。通 过监控仪表和自动控制系统，实时监测潜油电泵的工作参 数，如电流、电压、流量等。
• 材料选择：泵体和叶轮通常采用高强度、耐腐蚀的合金材料，以承受井 下恶劣环境的侵蚀。
• 总结：潜油电泵作为石油开采过程中的重要设备，其结构设计与优化对 于提高采油效率、降低能耗具有重要意义。通过对潜油电机、泵体与叶 轮等关键部件的研究与改进，可以进一步提高潜油电泵的性能与可靠性 ，满足现代石油工业的发展需求。
潜油电泵通过电机驱动叶轮旋转，产生离心力将液体吸入并甩出，从而实现液 体的输送。由于潜油电泵整个工作过程都浸在液体中，因此能够有效避免气蚀 和泄漏等问题。
潜油电泵的分类及应用场景
分类
按照结构形式，潜油电泵可分为离心式潜油电泵和混流式潜 油电泵；按照用途，可分为油井潜油电泵和水井潜油电泵等 。
应用场景
分析，确定故障原因。
维护修复
阐述针对故障原因采取的维护 修复措施，包括更换部件、调
潜油电泵机组概述
延长潜油电泵机组的使用寿命
（1）合理选井、选择潜油电泵机组泵，保证潜油电 泵机组在特性曲线的最佳范围内工作。 （2）潜油电泵机组下井前必须进行严格检查及测量， 使各项技术指标达到要求标准。 （3）潜油电泵机组下井时，每一步操作要严格按操 作规程认真，细致进行。 （4）潜油电泵机组运行过程中，要保持网络电压稳 定，电压波动值不能超过±5%。 （5）正常生产时，最大限度减少启停机组次数。 （6）尽量保持油井注采平衡，避免潜油电泵机组处 于欠载运行状态。 （7）潜油电泵机组运行过程中，要经常检查地面各 部位工作状况，抓住停电检修等时机，搞好维修保 养。
过载停机
控制屏故障
电泵井常见故障
欠载停机
单相停机
过载停机
• • • • • • 过载停机有突然过载和缓慢过载两种。 过载停机属于故障停机，未查明原因前不得启动。 检查步骤 测量电性参数；三相直流电阻不平衡度应小于2%。 对地绝缘电阻应大于0.5兆欧。 测量主回路电压等级应符合要求，不平衡度不得大于 3%。 • 检查过载整定值；潜油电动机额定电流120%。 • 符合上述要求可以再次启动机组，启动前适当调整过 载整定值150%左右，启动正常后调至120%。 • 处理卡泵故障可以提高额定电压150%，补偿高电流 造成的电压降。
接线盒的作用
排除由潜油电缆串 入井口的天然气， 起到放空的作用， 防止天然气直接进 入控制屏，接触电 火花而引起爆炸。 便于井口电缆与地 面电缆的连接。外 壳必须要有良好接 地。
常见五种电流卡片的识别
正常电流卡片 正常运行电流卡片曲线 光滑平稳，曲线刻度接 近实际运行电流，曲线 出现任何偏差都是由于 电源电压，井下机组或 井下供液出现问题。正 常运行电流卡片见图一 图一
多级离心泵的作用
潜油电泵结构及工作原理
潜油电泵结构及工作原理关键信息项：1、潜油电泵的组成部分电机保护器分离器离心泵2、潜油电泵的工作原理电能转化为机械能液体提升过程压力形成与输送3、潜油电泵的优势高效能适应深井环境稳定运行4、潜油电泵的应用领域石油开采地下水抽取11 潜油电泵的组成潜油电泵是一种多级离心泵，主要由以下几个部分组成：111 电机电机是潜油电泵的动力源，通常为三相异步电机，设计用于在井下高温、高压和恶劣环境中可靠运行。
其外壳采用特殊的耐高压、耐腐蚀材料制造。
112 保护器保护器的作用是保护电机，它可以平衡电机内外的压力，防止井液进入电机，同时还能润滑和冷却电机。
113 分离器分离器用于将井液中的气体分离出来，以减少气体对泵工作的影响，提高泵的效率和稳定性。
114 离心泵离心泵是潜油电泵的核心部件，通过多级叶轮的旋转将井液提升到地面。
12 潜油电泵的工作原理121 电能转化为机械能地面电源通过电缆将电能输送到井下电机，电机在电能的驱动下高速旋转，将电能转化为机械能。
122 液体提升过程电机带动离心泵的叶轮旋转，产生离心力，使井液进入泵体并逐级被增压。
123 压力形成与输送经过多级增压后的井液形成足够的压力，被输送到地面。
13 潜油电泵的优势131 高效能能够在深井中高效地抽取大量液体，提高生产效率。
132 适应深井环境具备耐高温、高压和耐腐蚀的特性，能够在恶劣的深井条件下长期稳定运行。
133 稳定运行由于其结构设计和优质的材料，运行可靠性高，减少了维修和停机时间。
14 潜油电泵的应用领域141 石油开采在石油工业中，用于从深井中抽取原油，是提高石油产量的重要设备。
142 地下水抽取可用于抽取深层地下水，满足工农业和生活用水的需求。
总之，潜油电泵以其独特的结构和工作原理，在能源和水资源领域发挥着重要作用。
随着技术的不断进步，其性能和应用范围还将不断拓展和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18
影响泵工作特性因素
1、供电 电压波动：导致机组温升加剧、绝缘冲击加大。影响最大 频繁停泵：对机组绝缘性能造成冲击 2、举升液体性质 气量大会造成气锁、气蚀，影响泵效 原油乳化造成负荷增大 粘度大造成泵效低、负荷大 3、其它因素 杂质、砂造成泵堵、卡泵或长时间高电流烧机 温度高则电潜泵工作环境差，影响寿命
（七）多级离心泵
头一级叶轮增压后传递到第二级叶轮， 它的总扬程等于N级叶轮的叠加。
21米
10.5 米 10.5 米
150m2/d
13
基本结构及工作原理
（八）潜油电缆
1 2 3
分类：圆形、扁形 1、抗腐蚀性好、密封性好、保证井液不渗入 绝缘层 2、耐温耐压性好，在高温高压下长期工作 3、机械强度高（铠装钢带），避免在起下过 程中损坏
（二）潜油电泵特点
1、排量范围大30m3/d~4000m3/d； 2、扬程高1000m~4500m； 3、可以根据产液变化要求进行变频调速； 4、地面设备占用面积和空间小，适用于海上平台； 5、使用寿命长； 6、便于管理； 7、可适用于斜井与水平井。
（三）潜油电泵缺点
1、成本高，施工工艺较为复杂 2、不适合于高含气井 3、不适合于供液不足井 4、耐温是限制下泵深度及寿命的主要制约因素
保护电机 21
常见故障及处理
（二）导致过载原因
1、电机烧： 保护器失效或电缆头结构不合理造成井液进入电机 电机绝缘性能在频繁电压波动、启停泵过程中损坏 出砂导致长时间高负荷运行，破坏电机绝缘性能 机组质量差或不能适应复杂工作环境
2、电缆损坏：起下作业过程中造成电缆损伤 腐蚀或正常老化造成损坏 因出砂造成运行电流过大使电缆芯线产生高温，破坏绝缘 井口安装困难造成井口电缆损坏 3、控制屏内保险烧 4、泵卡：砂卡及杂质卡 5、机组落井、控制屏参数设置不合理
10
基本结构及工作原理
（六）油气分离器
作用：
1、作为井液进入泵筒的吸入口 2、油气分离，减少气锁、气蚀
说明：
1、由于液体与天然气相对密度差异大，在高速旋转中所 产生的离心力差异大，达到油气分离的目的 2、可处理油气水三相总体积30%的游离气 3、分离效果达90%以上
旋转式分离器
11
基本结构及工作原理
5
4
1、导体 2、绝缘体 3、护套层 4、填充料 5、钢带铠装
重要技术指标： 1、耐温等级：决定下泵深度、适应的井况（温度环境） 2、电缆直径：决定过电流大小 4#：60A 2#：90A 1#：120A
14
基本结构及工作原理
（九）控制屏
用于控制潜油电泵的启动、停机及电机、电缆系统的短路电机过载或欠载的自动保护 1、分为高压（供电1000—3000V）、低压（控制110V）两部分 2、控制面板上一般有电流记录仪、保护中心、电压表、启停按钮及指示灯等装置 3、可由转换开关的置位实现人工控制或自动控制 4、在自动控制状态下能实现供电间断后的再启动或由于供液不足欠载停机并经过 预定时间间隔后的再启动（塔里木油田由于管理原因禁用自动启动）
22
常见故障及处理
（三）欠载处理流程
检查控制柜 检查井口 启机
判断是否过载 判断是否偏载 判断是否偏载
判断是否机组、 电缆烧断
判断相间是否处理流程
调相序 启机 调高电压 启机 调回电压
反转
合闸 旋至手动 启机
调变压器电压 （＜200V）
合闸 旋至手动 启机
调变压器 电压
解卡
观察电流
减小电流
观察电流
目
录
一、基本结构及工作原理
二、影响电泵正常运行因素 三、常见故障及处理 四、安全注意事项
1
基本结构及工作原理
（一）、管串结构
基本构成：三大部分，七大件，四小件 井下部分：潜油电机、保护器、
分离器、多级离心泵（俗称井下四大件）。
中间部分：电缆
地面部分：控制屏和变压器。
附件：
PHD或PSI(二次仪表) 单流阀 泄油阀或测压阀 接线盒
（七）多级离心泵
电机带动泵轴上的叶轮高速旋转时，叶轮 内液体的每一质点受离心力作用从叶轮中心 沿叶片间的流道甩向叶轮四周压力和速度同
时增加，经过倒轮流到被引向上一级叶轮。
这样逐级流经所有的叶轮和导轮，使液体压 能逐次增加，最后获得一定的扬程，将井液 输送到地面。简单说电能转变成旋转机械能。
12
基本结构及工作原理
15
单流阀作用？
1、防止停泵后井液下落使泵反转 引起泵组发生脱扣事件
2、使油管中充满井液形成回压， 使泵保持高扬程启动状态，减少功率损耗
16
泄油阀作用？
起泵时使油套连通，使油管内液体流出， 方便作业
17
接线盒作用？
1、用于地面与井下电缆的连接
• •
2、避免井下气体沿电缆保护层
进入控制屏内聚集，引起火灾甚至爆炸
2
基本结构及工作原理
（一）、管串结构
工作流程： 1、动力电缆将地面电力输送到电机 2、电机带动离心泵叶轮高速旋转 3、井液通过油气分离器吸入口进入离心泵内
4、泵给井液加速使其动能增加（电能转换为动能）
5、动能转换为压能，井液经油管被举升至地面
3
基本结构及工作原理
（一)、管串结构
动画演示
4
基本结构及工作原理
保护器主要是实现隔离井液和电机油。
7
保护器 的工 作原理
电机油的膨胀
8
保护器的工 作原理
电动机润滑油的冷却9
（五）保护器 作用： 1)保护电机油,使之不被井液污染。 2) 平衡套管环形空间与电机内部的压力，也就是热胀冷 缩的呼吸功能。 3) 保护器是联接电机与泵之间的桥梁，用它来传递扭矩。 4)保护器需随时为电机补充电机油。
5
基本结构及工作原理
（四）潜油电机
潜油电机是三相鼠笼式异步感应电动机： 当定子绕组接通三相电源时，电机内将产生一 个转速为n1 ＝60 转／s 的旋转磁场，转子导体 中将产生电磁转矩。当电磁转矩大于轴上的阻力 矩时，转子就会沿着旋转磁场的方向转动，电机 从电源接受的电能转变为机械能输出。
6
（五）保护器
19
常见故障及处理
（一）过载处理流程
检查控制柜 检查零克 测量绝缘 测量直阻 启机
过载指示灯 电流卡片 趋势 保险是否 烧坏 电缆接头 是否松动
零克 是否脱落 保险丝 是否烧断
拉闸断电 检查接线盒 (电缆接头) 测量对地 绝缘电阻值
相间直流 电阻小于3%
合闸 旋至手动 启机
