浙江新柴型号4D27G31发动机的使用说明书
4d27g31发动机说明书
4d27g31发动机说明书
1、将负荷限制旋纽转到6的位置。
2、按下启动阀，着火后既松手。
3、检查各油压，水压。
4、将负荷限制旋纽转到最大位置。
一、手动试机
1、4d27g31发动机手动启动：先测试警报系统正常后，将控制开关切于手动(MAN)位置后，4d27g31发动机即可自行启动。
二、自动切换控制
1、将控制开关切到自动(AUTO)，并配合电源自动切换开关（ATS）控制开关亦须置于自动位置使用，当市电停止时，A·T·S 会将启动信号给予发电机控制系统，发电机即会自动起动。
2、当控制开关切到停止(STOP)，或仍保持在自动，但市电已恢复时ATS即送来停车信号，柴油发电机组即会自动停止。

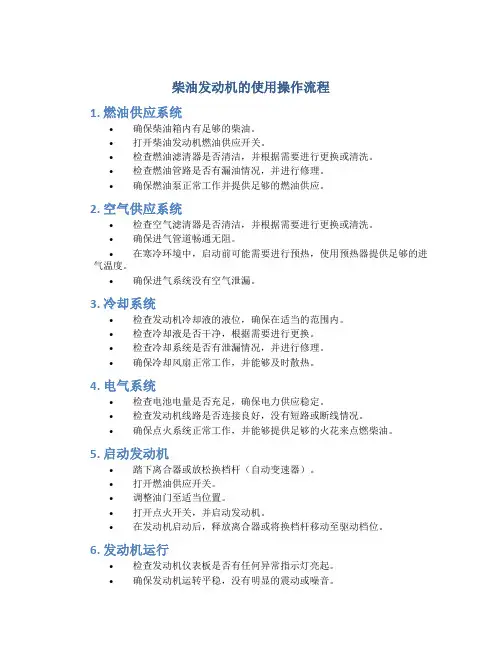

柴油发动机的使用操作流程
柴油发动机的使用操作流程1. 燃油供应系统•确保柴油箱内有足够的柴油。
•打开柴油发动机燃油供应开关。
•检查燃油滤清器是否清洁，并根据需要进行更换或清洗。
•检查燃油管路是否有漏油情况，并进行修理。
•确保燃油泵正常工作并提供足够的燃油供应。
2. 空气供应系统•检查空气滤清器是否清洁，并根据需要进行更换或清洗。
•确保进气管道畅通无阻。
•在寒冷环境中，启动前可能需要进行预热，使用预热器提供足够的进气温度。
•确保进气系统没有空气泄漏。
3. 冷却系统•检查发动机冷却液的液位，确保在适当的范围内。
•检查冷却液是否干净，根据需要进行更换。
•检查冷却系统是否有泄漏情况，并进行修理。
•确保冷却风扇正常工作，并能够及时散热。
4. 电气系统•检查电池电量是否充足，确保电力供应稳定。
•检查发动机线路是否连接良好，没有短路或断线情况。
•确保点火系统正常工作，并能够提供足够的火花来点燃柴油。
5. 启动发动机•踏下离合器或放松换档杆（自动变速器）。
•打开燃油供应开关。
•调整油门至适当位置。
•打开点火开关，并启动发动机。
•在发动机启动后，释放离合器或将换档杆移动至驱动档位。
6. 发动机运行•检查发动机仪表板是否有任何异常指示灯亮起。
•确保发动机运转平稳，没有明显的震动或噪音。
•在发动机运行期间，保持油温、水温和油压在适当的范围内。
•定期检查发动机运行状况，确保没有任何异常情况。
•如果需要长时间的运行，定期检查和补充冷却液和机油。
7. 停止发动机•将油门调整到怠速位置。
•关闭燃油供应开关。
•等待发动机冷却，并确保发动机停止运转。
•检查油液和水液的液位，根据需要进行添加或更换。
•关闭电源开关。
•锁上发动机盖。
以上是柴油发动机的使用操作流程的简要介绍。
根据这些操作步骤，您可以成功运行和维护柴油发动机，并确保其正常工作和长期使用。
记住，在任何操作之前，请参考发动机使用手册，并遵循相关的安全操作规程。

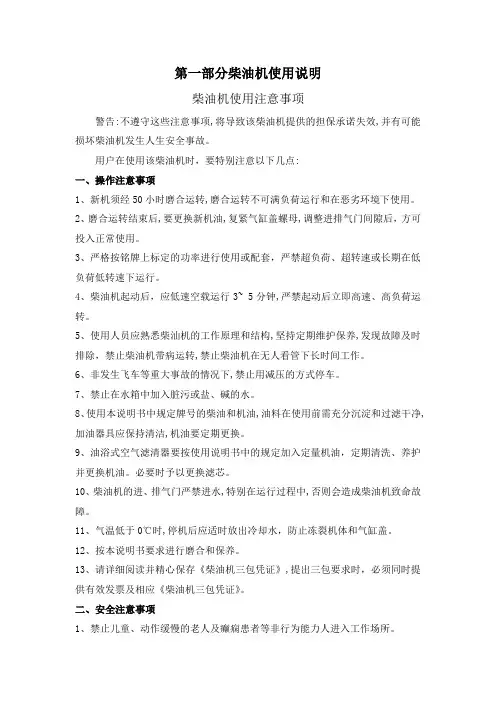

柴油发动机使用说明书
第一部分柴油机使用说明柴油机使用注意事项警告:不遵守这些注意事项,将导致该柴油机提供的担保承诺失效,并有可能损坏柴油机发生人生安全事故。
用户在使用该柴油机时，要特别注意以下几点:一、操作注意事项1、新机须经50小时磨合运转,磨合运转不可满负荷运行和在恶劣环境下使用。
2、磨合运转结束后,要更换新机油,复紧气缸盖螺母,调整进排气门间隙后，方可投入正常使用。
3、严格按铭牌上标定的功率进行使用或配套，严禁超负荷、超转速或长期在低负荷低转速下运行。
4、柴油机起动后，应低速空载运行3~ 5分钟,严禁起动后立即高速、高负荷运转。
5、使用人员应熟悉柴汕机的工作原理和结构,坚持定期维护保养,发现故障及时排除，禁止柴油机带病运转,禁止柴油机在无人看管下长时间工作。
6、非发生飞车等重大事故的情况下,禁止用减压的方式停车。
7、禁止在水箱中加入脏污或盐、碱的水。
8、使用本说明书中规定牌号的柴油和机油,油料在使用前需充分沉淀和过滤干净,加油器具应保持清洁,机油要定期更换。
9、油浴式空气滤清器要按使用说明书中的规定加入定量机油，定期清洗、养护并更换机油。
必要时予以更换滤芯。
10、柴油机的进、排气门严禁进水,特别在运行过程中,否则会造成柴油机致命故障。
11、气温低于0℃时,停机后应适时放出冷却水，防止冻裂机体和气缸盖。
12、按本说明书要求进行磨合和保养。
13、请详细阅读并精心保存《柴油机三包凭证》,提出三包要求时，必须同时提供有效发票及相应《柴油机三包凭证》。
二、安全注意事项1、禁止儿童、动作缓慢的老人及癫痫患者等非行为能力人进入工作场所。
2、身体不舒服或情绪不好时不要运转发动机。
3、切勿在饮酒后运转发动机。
4、安装皮带轮时,应拧紧紧固螺栓及防松弹簧垫圈,柴油机与配套机械的外露旋转零件，用户应安装防护装置，安装时允许用油箱支架螺栓、吊环螺栓及排气管紧固螺栓等处作为防护装置的紧固支点。
定期检查柴油机各紧固螺栓的松紧程度,并及时予以紧固。
柴油发动机使用说明书
第一部分柴油机使用说明柴油机使用注意事项警告:不遵守这些注意事项,将导致该柴油机提供的担保承诺失效,并有可能损坏柴油机发生人生安全事故。
用户在使用该柴油机时，要特别注意以下几点:一、操作注意事项1、新机须经50小时磨合运转,磨合运转不可满负荷运行和在恶劣环境下使用。
2、磨合运转结束后,要更换新机油,复紧气缸盖螺母,调整进排气门间隙后，方可投入正常使用。
3、严格按铭牌上标定的功率进行使用或配套，严禁超负荷、超转速或长期在低负荷低转速下运行。
4、柴油机起动后，应低速空载运行3~ 5分钟,严禁起动后立即高速、高负荷运转。
5、使用人员应熟悉柴汕机的工作原理和结构,坚持定期维护保养,发现故障及时排除，禁止柴油机带病运转,禁止柴油机在无人看管下长时间工作。
6、非发生飞车等重大事故的情况下,禁止用减压的方式停车。
7、禁止在水箱中加入脏污或盐、碱的水。
8、使用本说明书中规定牌号的柴油和机油,油料在使用前需充分沉淀和过滤干净,加油器具应保持清洁,机油要定期更换。
9、油浴式空气滤清器要按使用说明书中的规定加入定量机油，定期清洗、养护并更换机油。
必要时予以更换滤芯。
10、柴油机的进、排气门严禁进水,特别在运行过程中,否则会造成柴油机致命故障。
11、气温低于0℃时,停机后应适时放出冷却水，防止冻裂机体和气缸盖。
12、按本说明书要求进行磨合和保养。
13、请详细阅读并精心保存《柴油机三包凭证》,提出三包要求时，必须同时提供有效发票及相应《柴油机三包凭证》。
二、安全注意事项1、禁止儿童、动作缓慢的老人及癫痫患者等非行为能力人进入工作场所。
2、身体不舒服或情绪不好时不要运转发动机。
3、切勿在饮酒后运转发动机。
4、安装皮带轮时,应拧紧紧固螺栓及防松弹簧垫圈,柴油机与配套机械的外露旋转零件，用户应安装防护装置，安装时允许用油箱支架螺栓、吊环螺栓及排气管紧固螺栓等处作为防护装置的紧固支点。
定期检查柴油机各紧固螺栓的松紧程度,并及时予以紧固。
柴油发电机组使用说明书
柴油发电机组使用说明书前言本技术使用维护手册是为用户提供安装、使用、保养与操作方法的通用性手册。
利用本手册需结合柴油机、交流发电机与控制箱厂家提供的使用维护手册参照使用以确保发电机组能长期地提高效率运作。
操作与维护应由经过专业训练的人员进行机组使用前应仔细阅读本手册在对柴油发电机组有正确认识了解后方可操作使用。
随着产品的不断改进本手册所涉及的内容也会相应增补与修改请用户注意。
1 安全1.1. 安全警告本机组在设计和制造过程中充分考虑了安全因素和对人身健康的影响。
使用者在使用前必须认真阅读以下内容并在操作过程中严格地遵守本手册规定的制度以避免事故发生。
因不可能预计所有使用之环境因此本手册所列举之事项亦非万全请用户结合本单位实际在使用过程中适当增减规定条款。
凡因违章引起的安全事故和人身健康损伤本公司概不负责。
发动机启动前所有的保护装置、特别是冷却风扇保护罩必须正确牢固安装。
在运转前所有的电器应检查是否联结牢固。
应保证所有地线接地良好可靠。
所有可以锁定的门和盖板在运转前应固定。
保养维护时可能涉及到重型零件或危及生命的电气设备。
因此操作者必须经过适当的培训不要独自操作设备，以防万一发生意外时有人帮助处理。
如对设备内部进行清洁或修理，请将蓄电池负极线拆下并贴上警示标记以防发动机意外启动引起人身伤害。
1.2. 保护罩机组设有对运转零件保护的保护罩。
开机时在机组旁工作的人员必须小心注意各活动机械部分可能对人身产生的危险。
在风扇或其他保护罩拆开的情况下切勿试图开机。
机组运转时切勿试图将手伸入机组运转部位。
机组工作时要穿上工作服防止宽松衣服、手、长头发等绞入转动部位防止油、水、气和机身烫伤人体。
不要在冷却液未完全冷却时拧开散热器盖。
待冷却液冷却后先拧松盖子让里面的气体先行释放然后才能把盖拧开。
机组运行时应将所有罩、盖与门板装妥以免发生事故。
1.3. 化学品在机组上使用的燃料、机油、冷却液体、润滑剂及蓄电池的电解液都是工业上常用的然而使用处理不当亦会产生对人体的伤害。
柴油发动机说明书(中文)
© 2009 AB VOLVO PENTA
沃尔沃保留进行更改的权利
环保纸上打印
内容
前言 ............................................................................................................... 2
Вариант настоящего руководства по эксплуатации на русском языке можно заказать бесплатно в течение 12 месяцев после доставки по Интернету, электронной почте или по факсу. См. бланк заказа на обложке руководства. Вся информация используется компанией AB Volvo Penta конфиденциально и не передается третьим сторонам.
Pode-se encomendar uma versão gratuita deste manual de instruções em português, até 12 meses após a entrega, através de Internet, correio ou fax. Consultar o formulário de encomenda no fim do manual. Todas as informações são armazenadas internamente pela Volvo Penta e não são partilhadas com terceiros.
柴油发电机组使用手册
附：开架式机组机房布置示意图，箱式机组机房布置示意图。
L3
柴油发电机组使用手册
L2
300 800-1000
L1
W5 W3 W2 W1 W4
开架式机组机房布置示意图 6
柴油发电机组使用手册 注：如用户需要，我公司可根据用户的具体要求为用户定制机房布置图及具体的安装尺寸。
L3
L2 L1
300 800-1000
1.7 其他
柴油发电机组除上述部件之外，还有一些主要的附件；例如：启动电瓶、电瓶电缆、消声器、柔性波纹 排烟管、排烟弯管、机组高效减震器，以及选购件：底座型燃油箱、日用油箱、静音箱，发动机初次使用的 润滑油、防冻液及用户特殊定制的其它功能等。各机型的具体附件，请查阅随机装箱清单及机组订购合同。
3
2.安 装
免由诸如短路或者并机时相位失步而引起的冲击造成损坏。 z 自动电压调节器（AVR）具有保护发动机的自动减荷特性，允许一次性向发电机施加全载，稳定电
压调整率可实现±1%（特殊要求可满足±0.5%）。若选择永磁发电机励磁（PMG）系统，发电机具 有较高电动机起动能力，并对由非线性负载（如可控硅直流电动机、UPS 等）产生的主机定子输出 电压波形畸变具有抗扰性。 z 电话影响系数 TIF＜50，电话谐波系数 THF＜2%，无刷装置和高品质的 AVR 确保对无线电传送干扰 很微小。
2.4.3 排烟
AKSA 标准配置的柴油发电机组，提供与机组配套的工业重型消声器、柔性波纹管及弯管等。用户可利用 这些附件，自行设计安装机房排烟系统，在设计安装排烟系统时，还要兼顾以下几个方面：
柴油发电机组使用手册
2.1 概述
正确的安装机组是机组正常使用的前提，发电机组的机房必须经过设计，以满足可预期的使用和保养操
柴油发电机组操作规程
柴油发电机组操作规程1、检查有无“三漏”及导线连接是否牢固和有否老化现象.2、检查润滑油油位（应在油尺刻度线中间,不足应补同质润滑油)。
3、检查电池电压，应在24—27V。
4、检查冷却液液位，不足应补同质冷却液。
5、检查“急停开关”是否在打开状态，否则应顺着箭头方向旋转，“急停开关"会自动弹出，之后按“RESET”（复位键)。
6、输出开关在断开状态，切勿带载起动。
7、手动操作⑴按下“START"（起动键），机组起动运转,待机组转速，频率，电压达到额定值。
⑵观察冷却液温度，润滑油压力是否正常.⑶首次加载应为30%-50%，当冷却液温度60-75℃时,润滑油压力在5Bar左右,则可载入70％-80％，运行平稳后即可满载运行，但切勿超载运行.⑷应做好机组运行记录，应每半小时记一次，并观察有无“三漏"及机组有无异常.⑸停机前应最好逐步卸载。
⑹断开输出开关，待机组空载运行5分钟时，即可按下“STOP”(停机键），机组停止运行。
柴油发电机组保养规程认真做好日常的巡视工作，根据柴油发电机组的实际使用情况和运行状况，进行必要的保养。
使用指定的燃油、润滑油和冷却液并及时更换；保持柴油机清洁，定期检查三漏与松脱情况，以保证柴油机正常可靠的工作，延长使用寿命。
1、滤清器:●空气滤清器：每运转50小时，以空压机口吹气清理一次。
每运行500小时或当警示装置呈红色时更换，更换滤芯后按顶端按钮将指示器重定。
●机油滤清器:磨合期（50小时或三个月）过后必须更换，以后每500小时或半年更换一次。
更换滤清器后再开机运行10分钟。
更换机油滤清器同时必须更换润滑油。
●柴油滤清器：磨合期(50小时）过后必须更换，以后每500小时或半年更换一次。
更换滤清器后再开机运行10分钟。
●冷却液滤清器:首次使用200小时或三个月必须更换.以后每500小时或一年更换一次。
2、润滑油的更换：磨合期（50小时或三个月）过后必须更换,以后每500小时或每半年更换一次.更换机油时不同品牌、不同型号的机油不得混合使用.更换润滑油时必须更换机油滤清器。
柴油发动机使用说明书
第一部分柴油机使用说明柴油机使用注意事项警告:不遵守这些注意事项,将导致该柴油机提供的担保承诺失效,并有可能损坏柴油机发生人生安全事故。
用户在使用该柴油机时，要特别注意以下几点:一、操作注意事项1、新机须经50小时磨合运转,磨合运转不可满负荷运行和在恶劣环境下使用。
2、磨合运转结束后,要更换新机油,复紧气缸盖螺母,调整进排气门间隙后，方可投入正常使用。
3、严格按铭牌上标定的功率进行使用或配套，严禁超负荷、超转速或长期在低负荷低转速下运行。
4、柴油机起动后，应低速空载运行3~ 5分钟,严禁起动后立即高速、高负荷运转。
5、使用人员应熟悉柴汕机的工作原理和结构,坚持定期维护保养,发现故障及时排除，禁止柴油机带病运转,禁止柴油机在无人看管下长时间工作。
6、非发生飞车等重大事故的情况下,禁止用减压的方式停车。
(7、禁止在水箱中加入脏污或盐、碱的水。
8、使用本说明书中规定牌号的柴油和机油,油料在使用前需充分沉淀和过滤干净,加油器具应保持清洁,机油要定期更换。
9、油浴式空气滤清器要按使用说明书中的规定加入定量机油，定期清洗、养护并更换机油。
必要时予以更换滤芯。
10、柴油机的进、排气门严禁进水,特别在运行过程中,否则会造成柴油机致命故障。
11、气温低于0℃时,停机后应适时放出冷却水，防止冻裂机体和气缸盖。
12、按本说明书要求进行磨合和保养。
13、请详细阅读并精心保存《柴油机三包凭证》,提出三包要求时，必须同时提供有效发票及相应《柴油机三包凭证》。
二、安全注意事项1、禁止儿童、动作缓慢的老人及癫痫患者等非行为能力人进入工作场所。
2、身体不舒服或情绪不好时不要运转发动机。
3、切勿在饮酒后运转发动机。
（4、安装皮带轮时,应拧紧紧固螺栓及防松弹簧垫圈,柴油机与配套机械的外露旋转零件，用户应安装防护装置，安装时允许用油箱支架螺栓、吊环螺栓及排气管紧固螺栓等处作为防护装置的紧固支点。
定期检查柴油机各紧固螺栓的松紧程度,并及时予以紧固。
单缸柴油发动机说明书
单缸柴油发动机说明书单缸柴油发动机是一种结构相对简单的内燃机，主要用于小型机械设备、农用机械、发电机以及某些车辆等领域。
以下是一份简化的单缸柴油发动机使用说明书的概要：一、产品介绍单缸柴油发动机通常由气缸体、活塞、连杆、曲轴、进排气系统、燃油喷射系统、润滑系统、冷却系统等主要部件构成。
其工作原理基于柴油机的压燃式工作方式，即通过压缩空气使得进入气缸的柴油自燃，从而推动活塞做功。
二、操作指南1.启动前准备：-检查机油油位是否在规定范围内，确保润滑系统正常。
-确保燃油箱内有足够的柴油，并检查燃油滤清器是否清洁。
-检查冷却水箱水量是否足够，必要时添加防冻液或清水。
-检查电路系统（如适用）和起动设备状态良好。
2.启动与运行：-打开燃油阀，预热发动机（如有电加热装置），手动拉动起动手柄或者启动马达进行起动。
-发动机启动后，观察仪表盘上的转速表及温度表，调整至正常工作区间。
-在运行过程中注意监听发动机声音，异常声响可能表明存在问题。
3.维护保养：-定期更换机油和机油滤芯，保证良好的润滑条件。
-清洁或更换空气滤清器，防止灰尘杂质进入燃烧室。
-检查燃油泵的工作状况，确保燃油供给系统顺畅。
-维护好冷却系统，定期清洗水箱并更换冷却液。
-根据使用情况和厂家建议定期进行大修保养。
4.安全注意事项：-避免在发动机运行中接触高温部位，防止烫伤。
-不得在封闭环境中长时间运行发动机，以防尾气中毒。
-发现问题及时停机处理，切勿带病运行。
5.故障排查与处理：-如果发动机无法启动或运行不稳，应先从燃料供应、点火系统（柴油机无点火系统）、供油提前角、气门间隙等方面排查原因。
-如遇熄火、过热、异响等问题，应按照说明书中的故障排除步骤进行处理。
请务必参考具体型号的单缸柴油发动机使用说明书，因为不同品牌和型号的产品可能会有特定的操作方法和保养要求。
柴油发电机组的操作说明1
柴油发电机组的操作说明一：柴油机使用的注意事项并且严格遵守以下事项1：柴油机使用的燃油必须符合“GB252-2000轻柴油”所规定的柴油。
夏季为0号轻柴油；冬季根据气候条件分别选用-10号，-20号，或-35号轻柴油。
机油规定使用40CF级，不同品牌不得混用；冷却水应选用略呈碱性（不得含有腐蚀性）的清洁水。
且加注防锈液（比例为百分之二的防锈液+百分之九十八的水）；2：冷态柴油机水温达到30度后方可加载转入正常工作；严禁长时间空载与怠速运行；3：使用过程中的柴油机要注意运行状况并按规定作好记录；如有异常现象应立即查明原因及时排除；方可重启动；4：严禁随意拆卸柴油机零部件；如需拆检，应按规定程序及参数操作。
二：柴油机的起动1：起动前的准备检查，检查柴油机零部件是否完整齐全；油，水，气管路连结是否牢固正确；输出联接是否牢固；飞轮附近是否有杂物等；2：新机接通燃油系统后应排除燃油滤清器与喷油泵的空气；新安装的高压油管应撬动喷油泵正时螺钉，使高压油管充满柴油；3：检查润滑系统的机油液面位置。
包括油底壳是否处于上，下二刻线之间;4：冷却水箱液面是否正常，开式的水池里的水是否高于柴油机的进水口位置，低于5度以下要对冷却水加热至20度以上；5：起动系统的检查，首先检查电池电压与电解液是否正常；操纵装置是否灵活；调节齿杆不得发卡；油位推杆是否处于开启状态；其次是打开起动开关，用控制器STAR键电动预供泵油，使主油道机油压力达到98KPA，可分为三次泵油起动，三次均不能启动需排除故障再进行启动泵油；泵油成功后的电动马达连续启动时间不得超过15秒钟，二次启动间隔时间为1分钟；启动在预定设置时间内完成；控制器自动停止输出。
三：柴油机的运转1：柴油机转入正常运转时，应空载运行并且按要求检查机油压力要大于或等于354KPA，2：旋开水泵上端放水阀少许，若二水泵有水柱强劲冲出，表明供水正常新机则要打开二排出水管节，检查二排气缸供水是否正常；3：检查柴油机的外观，不得有漏油，漏水，漏气现象；4：柴油机排烟色正常，呼吸器无异常逸气的现象；5：所有的零部件均应牢固，柴油机无异常声响和剧烈的振动现象；6：油底壳里面的油位在规定范围内；7：柴油机循环水温升至40度以上后，方可逐渐加载；8：柴油机正常工作时高温循环出水温应保持在75-85度之间，最高水温不得高于90度（闭式加压冷却系统可至95度）。
柴油发电机组 操作、使用、维护说明书 ch
⑤压缩比：新鲜气体吸入气缸后充满了整个气缸，即占有气缸总容积，而气缸总容积则包括燃烧室容积和气缸的工作容积。压缩比的大小，说明气缸内的空气（或混合气）经压缩后体积缩小的倍数，也表明气体被压缩的程度。压缩比越大，表明活塞运动时，气体被压缩得越厉害，其气体的温度和压力就越高，内燃机的效率也越高。
⑻.电压等级代号---------------------------------------------G1表示6-6.6kV的电压等级，G2表示10-11kV的电压等级，以后新增的高电压等级，代号依此类推，低电压代号省略。
发电机组运行的标准大气条件（参照GB/T2820.1标准）
环境温度Tr：298K(25℃)
③当海拔高度升高时空气密度也会降低，同样影响柴油发动机和发电机的输出功率。
④当在低温条件下和在高湿度地区，使用柴油发电机组虽然不会造成机组输出功率的降低，但在选型时也必须考虑到使用现场条件的不同而可能影响机组正常使用的因素。
⑤因此，当机组在非标准环境状况的条件下使用时，用户应按机组功率的换算方法进行修正。但环境条件对不同品牌机组输出功率的影响不一样，因而不同品牌机组输出功率随环境条件的变化而修正的参数是不一样的。详细修正系数可以咨询中高动力科技股份有限公司的技术部门。
☆
①柴油发电机组属自备电站交流供电设备的一种类型，是一种中小型独立的发电设备，与其它发电设备相比较，柴油发电机组具有结构紧凑、占地面积小、热效率高、启动迅速、控制灵活以及燃料存储方便等特点。
②柴油发电机组适用于市电电网不能输送到的通信局站、矿区、林区、野外作业、国防工程等场合，要求能独立供电，作为动力和照明的主电源。对于有市电的地区，而供电可靠性要求高，不允许停电或要求几秒钟能迅速供电的单位，可作为应急备用电源，一旦市电停电能迅速提供稳定的交流电源。
场(厂)内专用机动车辆(叉车)产品数据表
蚀场（厂）内专用灵活车辆产品数据表
蒈（叉车）
衿制造单位蒄设备代码
车架编号
自重
动力方式载荷中心距最大
空载速度额载
门架形式门架
前倾角后
名称
发动机(电机)
控制器
蚅编号：
螇安徽协力股份有限企业宝
袅制造允许证编号
鸡协力叉车厂
罿
场( 厂) 车牌照
发动机(电机)编号
主要参数
4270kg 额定起重量3000kg
内燃系统电压12V
500mm
发动机 ( 电机)
额定功率
19km/h 等级
19km/h
防爆
使用处所
工作装置主要特点和参数
二级门架
空载最大
3000mm
( 全) 自由起升
160mm
起高升度高度
6°最大空载480mm/s 最大空载500mm/s
12°
起升
额载440mm/s
降落
额载520mm/s
速度速度
主要零零件、安全保护和防备装置
型号规格制造单位
4D27G314D27G31浙江新柴股份有限企业
///
轮胎厦门正新橡胶工业有限企业
AI76 R-AI76
制动器3T 3T 安徽协力股份有限企业宝鸡渭滨工厂安全带BM2200 BM2200 江苏九久交通设备有限企业。
柴油发电机组使用手册
前言感谢贵司选用AMPOWER公司的柴油发电机组和对AMPOWER公司的信赖和支持！为了帮助贵司的工程师了解和使用柴油发电机组系统，我司特准备了这本使用手册。
本手册针对发电机组的安装、操作、测试、故障判断、故障排除以及安全使用提供了相关的资料。
其中包括一般的公式、图表，尽量做到简单易懂使用。
我们希望以准确又简捷的方式提供给贵司必要的资料，使它能成为一本实用的指南。
为了帮助我司改进这本手册，希望贵司能将使用效果反馈给我司。
如果你在使用中发现有本手册没有涉及到的或者不够完全的问题，请与我司联络，我司将以最快的速度为贵司提供解决问题的方案。
如有遗漏和缺失，敬请提出宝贵意见！第一章一般安全总则一、安全预防的重要性AMPOWER公司发电机组的设计是能提供安全有效的服务，但是在整个系统的安全和可靠性上还与发电机组以外的诸多因素有关。
为了避免可能发生的危险，请先阅读本手册，熟悉设备的特性，按照规范的要求进行发电机组的机械和电力的连接。
只有正确的对设备进行操作、维护、保养，才能保证设备安全有效地运行。
有很多的事故都是因为没有按照基本规范和预防措施进行操作、维护、保养而引起的。
事故都有危险性，不管大事故还是小事故，它都能导致机械损伤、设备停止运行、财产损失，甚至人员的伤和亡。
因此，在工作现场一定要严格遵守规范。
二、触电不要将发电机组系统直接与贵司的市电的电力系统相连接。
否则，发电机的电压进入市电线路，能导致触电伤亡或者财产的损失。
发电机组只能通过切换开关(ATS或MTS)与市电进行切换，或者是经过并联系统与市电进行并联。
在进行检修电力系统前请先关闭电源，并要确认接地正常。
要在地板上放上干燥的木板，再在木板上放上绝缘橡胶垫。
不可以穿潮湿的衣服(特别是潮湿的鞋)或皮肤表面潮湿的情况下去接触电力设备。
作业时建议去掉所带的手表、首饰等导电性能较强的物品。
在电力设备上作业是很危险的，在作业过程中，请不要随意改动连锁装置，否则，能导致财产的损失和人身的伤亡。
场(厂)内专用机动车辆(叉车)产品数据表
等级
额载
19km/h
使用场所
…
工作装置主要特征和参数
门架形式
二级门架
空载最大
起升高度
3000mm
(全)自由起升高度
1ห้องสมุดไป่ตู้0mm
门架倾角
~
前
6°
最大起升速度
空载
480mm/s
最大下降速度
空载
500mm/s
后
`
12°
额载
440mm/s
额载
520mm/s
主要零部件、安全保护和防护装置
名称
型号
'
规格
制造单位
场（厂）内专用机动车辆产品数据表
（叉车）
编号：
制造单位
安徽合力股份有限公司宝鸡合力叉车厂
制造许可证编号
设备代码
场(厂)车牌照
>
车架编号
发动机(电机)编号
主要参数
自重
4270kg
额定起重量
3000kg
[
动力方式
内燃
系统电压
12V
载荷中心距
500mm
发动机(电机)
额定功率
2500KW
最大速度
@
空载
19km/h
发动机(电机)
4D27G31
4D27G31
浙江新柴股份有限公司
控制器
/
/
/
·
轮胎
厦门正新橡胶工业有限公司
制动器
3T
3T
安徽合力股份有限公司宝鸡渭滨工厂
安全带
BM2200
BM2200
江苏九久交通设施有限公司
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江新柴型号4D27G31发动机的使用说明书
请勿在饮酒，技受药物治疗或服用其它药品后或在疲劳状志F操作机器。
请穿着过合作业的紧身服装并似献相应的防护用品。
请使用合适的工月进行作业。
临时代用的工具、部件和步骤都足不可取的。
如果由2人或多人一起进行维修作业，请谨怕操作以确保所有作业的安全。
当发动机运转时，讲勿触征旋转部件或灼热部件，
在发动机运转时或刚宁止后，切匆抓下散热器盖，否则，热水将从散热器中喷出。
只有当故热器盖已冷斗至能够用赤于触摸时，才能拆下散热器盖，缓慢将故热器盖松丌至第--停止位置以释放压力，然后再将盖子完全拆下.
高压下流出的液体(燃仙或液压油)会穿透皮肤，造成严重伤害。
因此在拆下液压油管或燃油管前，请先华放压力。
在施加乐力前爱先拧紫所有的接头。
请佩戴适当的护中用品(如: 护耳罩或山塞)，以抵由令人民心和个适的噪音的侵害。
请勿打开高生燃油系统。
否则然油管中残留的高压液体会造成严重伤害，请刎所开或试图维修燃油普、传感器或其他位了尚压燃油.泵和发动机上带高压共轨燃油系统的唆泊器之间的任何其他部件。
