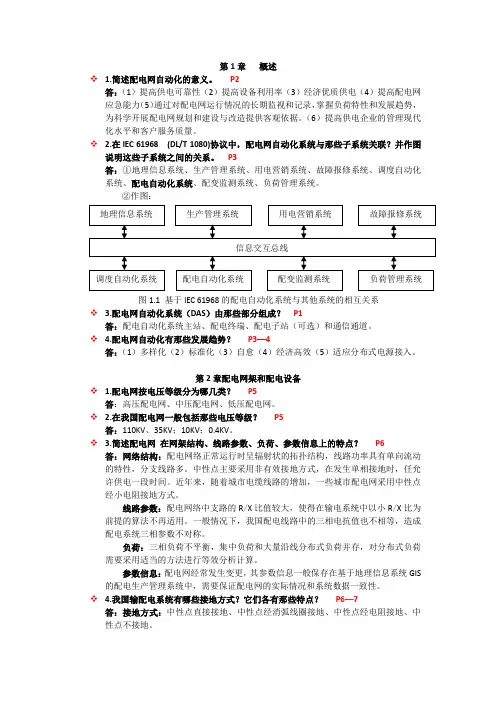

配电网自动化系统课后答案(精)

第六章配电管理系统

1. 了解 DMS 的意义及其与配电网的联系以及该系统的功能机构。

答:配电管理系统(DMS 即是实现这一上级监控和管理的自动化系统。 DMS 通过多种通信方式与配电网各部分组成一个完整的管理网, DMS 与变电站、用户均是通过相应通信道实现信息或命令的传递, 而现场班组是指在电网中工作的现场人员, 现场人员可以通过计算机录取现场信息带回管理部门。生产部门的管理信息系统(MIS 可认为是其他部门的信息系统,它与 DMS 通过局域网联系。 DMS 是一个计算机网络, 其中包含了 SCADA 服务器、配电网地理信息系统 (AM/FM/GIS 服务器及服务于系统的各种功能软件。系统在 DMS 数据库管理系统 (DBMS 下协调工作。整个系统还包含了生产管理信息系统 (MIS 以及其他有关的服务系统。

2. 了解 DMS 与地区调度自动化的关系,以及与其他管理系统的关系。

答:

3. 了解配电网地理信息系统的功用、组成。

答:配电网地理信息系统是地理信息系统 GIS 在配电网中的应用, 它由自动绘图AM 、设备管理 FM 及 GIS 组成,也称它为配电图资系统。

功用如下:

1 信息资料可视化,且与 SCADA 配合,可提供实时信息在 GIS 图形上,便于调度员掌握系统运行状态;

2 快速查询系统信息及设备参数,大大提高工作效率;

3 可实现图形与数据之间双向查询,既可在图上查元件参数,也可根据参数定位图元,即设备位置及现状;

4 可以在电路图上作自动状态连接,即改变接线形式,图形数据库和拓扑网络着色也随之自动更新,从而实现调度员不下位操作;

5 可实现供电小区分割处理:在计算机屏幕的地理图上用闭合曲线圈定待分析小区,则 AM/FM/GIS系统对小区的有关元件的负荷统计列表,可供用户查询及小区负荷预测使用;

6 可提供跳闸事件报告:当配电网中发生跳闸事件, AM/FM/GIS系统将通过图形显示并记录该事件及受影响区域。

4. 了解配电网地理信息系统中 GIS 的定义、基本结构、空间图形的数据结构表达方式。

答:GIS 是为了获取、存储、检索、分析和显示空间定位数据而建立的计算机化的数据库管理系统。

GIS 的结构可分为四个部分:

1 数据输入与编辑整理;

2 数据存储和管理;

3 数据分析;

4 数据输出。

空间图形的数据结构表达方式在课本图 6-4(P90-91

5. 了解配电网地理信息系统在 DMS 中进行数据交换的关系, 以及该系统在线应用与离线应用的范围。

答:配电网地理信息系统在 DMS 中进行数据交换的关系如课本图 6-5所示。配电网地理信息系统在线应用:

1 在 SCADA 中的应用;

2 在投诉电话热线中的应用;

配电网地理信息系统离线应用:

1 设备管理系统;

2 用电管理系统;

3 规划设计系统。

6. 了解配电网中主要应用软件的组成与相应关系。

答:应用软件(PAS 包含了 DSCADA 基本软件、 AM/FM/GIS基本软件和各种应用软件。各类应用软件的内容较广,可以分成网络分析(FA 、控制管理(CM 和调度员培训模式(DTS 等几类。

相应关系如课本图 6.6所示, 图中实时方式表达了应用经过状态估计处理后的实时数据进行各种实时分析与调度控制管理。

7. 了解配电网网络建模的用途及其特点。

答:在建立各种应用软件之前, 必须先建立配电网网络的数学模型。配电网建模与输电系统不完全相同, 完整的配电网络模型的对象包括:导线、变压器、开关、电容器、负荷和电源为单端元件。 (P94
