三相电漏电保护器原理
三相电漏电保护器原理
三相电漏电保护器原理:(一)
漏电保护器工作原理,正常工作时电路中除了工作电流外没有漏电流通过漏电
保护器,此时流过零序互感器(检测互感器)的电流大小相等,方向相反,总和
为零,互感器铁芯中感应磁通也等于零,二次绕组无输出,自动开关保持在接
通状态,漏电保护器处于正常运行。
当被保护电器与线路发生漏电或有人触电时,就有一个接地故障电流,使流过检测互感器内电流量和不为零,互感器铁
芯中感应出现磁通,其二次绕组有感应电流产生,经放大后输出,使漏电脱扣
器动作推动自动开关跳闸达到漏电保护的目的
漏电电流动作保护器,简称漏电保护器,又叫漏电保护开关,主要是用来在设
备发生漏电故障时以及对有致命危险的人身触电进行保护。
工作原理:
1、由图可以看到,当电路工作正常时,由电流定理知道从网络一端流进和流出的电流为0,所以在漏电保护器右侧的电流总和应为0,即I1+I2+I3+IN=0;因
此漏电保护器不会工作。
注意,电流的实际方向依实际电路而定,在本例中,
IN的方向与I1,I2,I3相反。
2、当设备外壳漏电并有人接触时,这时就会有一部分电流IK经过人体流入地下,从而使漏电保护器右侧的电流总和为不0,也就是说I1+I2+I3+IN≠0,当
漏电电流达到漏电保护器的动作电流时,漏电保护器就会动作,从而关闭电源,从而达到漏电保护的目的。
两相电漏电保护器原理:
原理很简单,就是当正常情况下火线与零线电流相等,一进一出,它们所产生的磁通大小
相等方向相反,抵消了,铁芯中没有磁场,所以不跳闸,当有接地时,一部分电流流进了
大地,火线与零线电流不相等,铁芯有磁场,产生吸力,就跳闸了。
1/1。

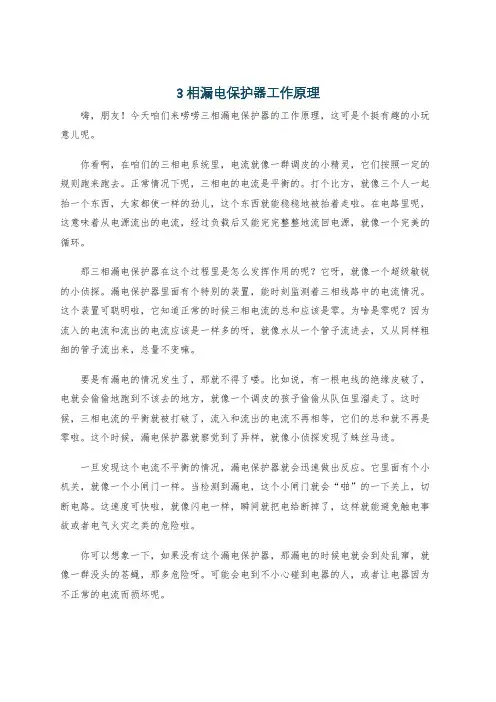

3相漏电保护器工作原理
3相漏电保护器工作原理嗨,朋友!今天咱们来唠唠三相漏电保护器的工作原理,这可是个挺有趣的小玩意儿呢。
你看啊,在咱们的三相电系统里,电流就像一群调皮的小精灵,它们按照一定的规则跑来跑去。
正常情况下呢,三相电的电流是平衡的。
打个比方,就像三个人一起抬一个东西,大家都使一样的劲儿,这个东西就能稳稳地被抬着走啦。
在电路里呢,这意味着从电源流出的电流,经过负载后又能完完整整地流回电源,就像一个完美的循环。
那三相漏电保护器在这个过程里是怎么发挥作用的呢?它呀,就像一个超级敏锐的小侦探。
漏电保护器里面有个特别的装置,能时刻监测着三相线路中的电流情况。
这个装置可聪明啦,它知道正常的时候三相电流的总和应该是零。
为啥是零呢?因为流入的电流和流出的电流应该是一样多的呀,就像水从一个管子流进去,又从同样粗细的管子流出来,总量不变嘛。
要是有漏电的情况发生了,那就不得了喽。
比如说,有一根电线的绝缘皮破了,电就会偷偷地跑到不该去的地方,就像一个调皮的孩子偷偷从队伍里溜走了。
这时候,三相电流的平衡就被打破了,流入和流出的电流不再相等,它们的总和就不再是零啦。
这个时候,漏电保护器就察觉到了异样,就像小侦探发现了蛛丝马迹。
一旦发现这个电流不平衡的情况,漏电保护器就会迅速做出反应。
它里面有个小机关,就像一个小闸门一样。
当检测到漏电,这个小闸门就会“啪”的一下关上,切断电路。
这速度可快啦,就像闪电一样,瞬间就把电给断掉了,这样就能避免触电事故或者电气火灾之类的危险啦。
你可以想象一下,如果没有这个漏电保护器,那漏电的时候电就会到处乱窜,就像一群没头的苍蝇,那多危险呀。
可能会电到不小心碰到电器的人,或者让电器因为不正常的电流而损坏呢。
再从微观的角度来说说这个原理吧。
漏电保护器里面的检测装置就像是一个个小小的电流传感器,它们时刻感受着电流的每一丝变化。
当有漏电产生的那一瞬间,哪怕是极其微小的电流变化,这些传感器都能捕捉到。
这就好比你在一个很安静的房间里,哪怕有一点点小动静,你都能听到一样。

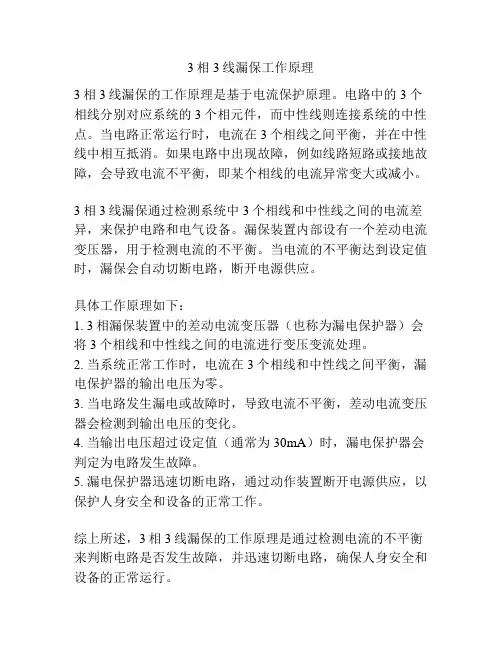

3相3线漏保工作原理
3相3线漏保工作原理
3相3线漏保的工作原理是基于电流保护原理。
电路中的3个相线分别对应系统的3个相元件,而中性线则连接系统的中性点。
当电路正常运行时,电流在3个相线之间平衡,并在中性线中相互抵消。
如果电路中出现故障,例如线路短路或接地故障,会导致电流不平衡,即某个相线的电流异常变大或减小。
3相3线漏保通过检测系统中3个相线和中性线之间的电流差异,来保护电路和电气设备。
漏保装置内部设有一个差动电流变压器,用于检测电流的不平衡。
当电流的不平衡达到设定值时,漏保会自动切断电路,断开电源供应。
具体工作原理如下:
1. 3相漏保装置中的差动电流变压器(也称为漏电保护器)会将3个相线和中性线之间的电流进行变压变流处理。
2. 当系统正常工作时,电流在3个相线和中性线之间平衡,漏电保护器的输出电压为零。
3. 当电路发生漏电或故障时,导致电流不平衡,差动电流变压器会检测到输出电压的变化。
4. 当输出电压超过设定值(通常为30mA)时,漏电保护器会判定为电路发生故障。
5. 漏电保护器迅速切断电路,通过动作装置断开电源供应,以保护人身安全和设备的正常工作。
综上所述,3相3线漏保的工作原理是通过检测电流的不平衡来判断电路是否发生故障,并迅速切断电路,确保人身安全和设备的正常运行。

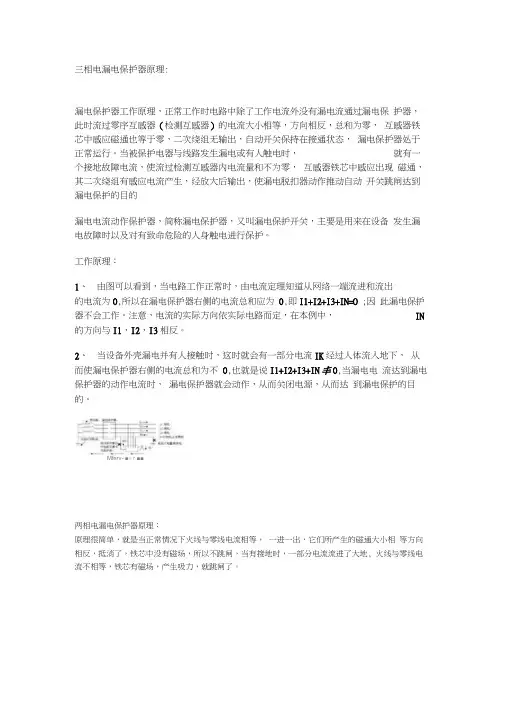

三相电漏电保护器原理
三相电漏电保护器原理:
漏电保护器工作原理,正常工作时电路中除了工作电流外没有漏电流通过漏电保护器,此时流过零序互感器(检测互感器)的电流大小相等,方向相反,总和为零,互感器铁芯中感应磁通也等于零,二次绕组无输出,自动开关保持在接通状态,漏电保护器处于正常运行。
当被保护电器与线路发生漏电或有人触电时,就有一个接地故障电流,使流过检测互感器内电流量和不为零,互感器铁芯中感应出现磁通,其二次绕组有感应电流产生,经放大后输出,使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的
漏电电流动作保护器,简称漏电保护器,又叫漏电保护开关,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
工作原理:
1、由图可以看到,当电路工作正常时,由电流定理知道从网络一端流进和流出
的电流为0,所以在漏电保护器右侧的电流总和应为0,即I1+I2+I3+IN=O ;因此漏电保护器不会工作。
注意,电流的实际方向依实际电路而定,在本例中,IN 的方向与I1,I2,I3相反。
2、当设备外壳漏电并有人接触时,这时就会有一部分电流IK经过人体流入地下,从而使漏电保护器右侧的电流总和为不0,也就是说I1+I2+I3+IN丰0,当漏电电流达到漏电保护器的动作电流时,漏电保护器就会动作,从而关闭电源,从而达到漏电保护的目的。
Mferv- ■代r ■■
两相电漏电保护器原理:
原理很简单,就是当正常情况下火线与零线电流相等,一进一出,它们所产生的磁通大小相等方向相反,抵消了,铁芯中没有磁场,所以不跳闸,当有接地时,一部分电流流进了大地, 火线与零线电流不相等,铁芯有磁场,产生吸力,就跳闸了。

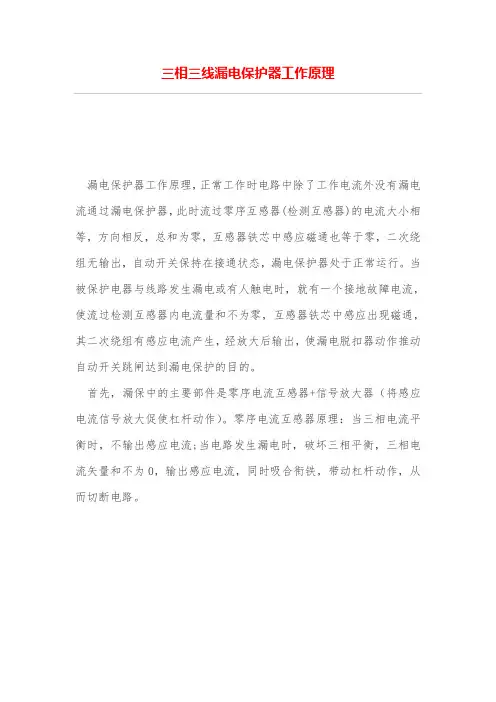

三相三线漏电保护器工作原理
三相三线漏电保护器工作原理漏电保护器工作原理,正常工作时电路中除了工作电流外没有漏电流通过漏电保护器,此时流过零序互感器(检测互感器)的电流大小相等,方向相反,总和为零,互感器铁芯中感应磁通也等于零,二次绕组无输出,自动开关保持在接通状态,漏电保护器处于正常运行。
当被保护电器与线路发生漏电或有人触电时,就有一个接地故障电流,使流过检测互感器内电流量和不为零,互感器铁芯中感应出现磁通,其二次绕组有感应电流产生,经放大后输出,使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。
首先,漏保中的主要部件是零序电流互感器+信号放大器(将感应电流信号放大促使杠杆动作)。
零序电流互感器原理:当三相电流平衡时,不输出感应电流;当电路发生漏电时,破坏三相平衡,三相电流矢量和不为0,输出感应电流,同时吸合衔铁,带动杠杆动作,从而切断电路。
零序电流互感器不管同向穿过几根主线,必须保证流出和流回的电流是相等的,这样才不能检测到有电流通过使用电器正常工作,只有在电流有出无回时才会检测到出现故障,使之跳闸切断电源。
所以它不管穿不穿零线的事。
如图,单相漏保;三相三线漏保,三相四线漏保。
三相三线漏保只能接三相负载平衡的设备(如三相电动机),使用单相负荷时,N线电流不被检测导致三相电流矢量和不为零,会跳闸。
而三相四线的N线电流一直被检测,所以可以使用单相负荷。
当某一相漏电,不是接地,比如人触电,人体电阻很大,流过人体电流很小,但是会导致电流矢量和不为零而跳闸;如果是直接接地了,流过短路相的电流很大,属于短路,直接导致断路器短路跳闸,而不是漏电跳闸。
漏保的一个保护作用是在设备接地不良(或未接地)的时候起到保护作用。
三相三线漏电保护可由以下类型1)附加直流电源检测型;就是把一直流电源送人三线,用这个低压直流来检测对地绝缘电阻,此型可靠性高,但是很难实现方向性既选择性。
2)零序电压型就是通过检测零序电压变化把信号放大来实现保护,此型缺点是动作电阻值不稳定,三相绝缘对称下降时保护拒动,单相漏电无选择性。

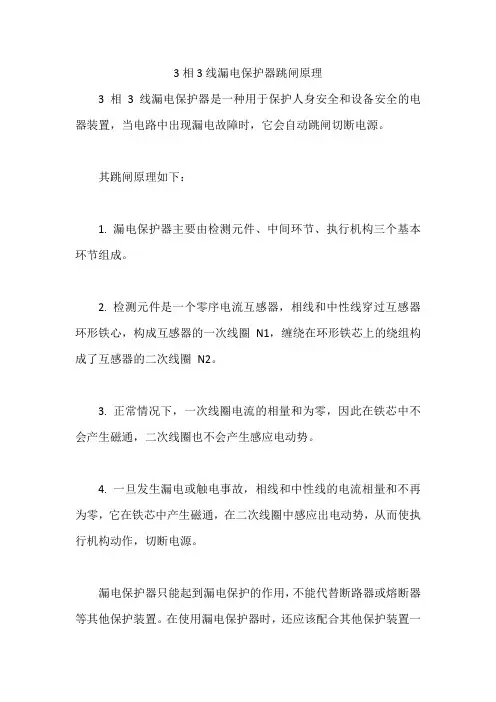

3相3线漏电保护器跳闸原理
3相3线漏电保护器跳闸原理
3 相3 线漏电保护器是一种用于保护人身安全和设备安全的电器装置,当电路中出现漏电故障时,它会自动跳闸切断电源。
其跳闸原理如下:
1. 漏电保护器主要由检测元件、中间环节、执行机构三个基本环节组成。
2. 检测元件是一个零序电流互感器,相线和中性线穿过互感器环形铁心,构成互感器的一次线圈N1,缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2。
3. 正常情况下,一次线圈电流的相量和为零,因此在铁芯中不会产生磁通,二次线圈也不会产生感应电动势。
4. 一旦发生漏电或触电事故,相线和中性线的电流相量和不再为零,它在铁芯中产生磁通,在二次线圈中感应出电动势,从而使执行机构动作,切断电源。
漏电保护器只能起到漏电保护的作用,不能代替断路器或熔断器等其他保护装置。
在使用漏电保护器时,还应该配合其他保护装置一
起使用,以确保电路的安全可靠。
三相四线漏电保护器工作原理
三相四线漏电保护器工作原理
三相四线漏电保护器是一种用于保护电气设备和人身安全的电气保护装置。
它的工作原理是通过检测电路中的漏电流,当漏电流超过设定值时,保护器会自动切断电路,以避免电气设备和人员受到电击的危险。
三相四线漏电保护器的工作原理可以分为两个方面:检测漏电流和切断电路。
首先,当电路中出现漏电时,漏电保护器会检测到电路中的漏电流。
漏电流是指电路中的电流流向地面或其他不应该流向的地方,导致电路中的电流不平衡。
漏电保护器通过检测电路中的漏电流,可以及时发现电路中的漏电问题。
当漏电保护器检测到电路中的漏电流超过设定值时,它会自动切断电路。
切断电路的目的是为了避免电气设备和人员受到电击的危险。
漏电保护器的切断速度非常快,通常在几毫秒内就可以切断电路。
这样可以保证电气设备和人员的安全。
三相四线漏电保护器的工作原理非常简单,但它对于电气设备和人员的安全非常重要。
在电气设备运行过程中,漏电保护器可以及时发现电路中的漏电问题,并切断电路,避免电气设备和人员受到电击的危险。
因此,漏电保护器是一种非常重要的电气保护装置,应该广泛应用于各种电气设备中。
三相四线漏电保护器工作原理
三相四线漏电保护器工作原理
三相四线漏电保护器是一种用于检测和保护电路中人身安全的装置。
它通常由电流互感器、差动放大器、判异电路和断路器组成。
工作原理是通过三个电流互感器分别检测三相电流的大小,然后将这三个电流信号输入差动放大器。
差动放大器将三个电流信号进行比较,并进行差动放大运算。
通过差动放大器的输出信号,判断三个电流信号是否平衡。
如果三个电流信号不平衡,说明电路中存在漏电。
差动放大器会产生漏电信号,并将其输入到判异电路。
判异电路会对漏电信号进行处理,并通过控制断路器触发断路动作,以切断电路中的电源。
在正常情况下,三个电流信号是相等且平衡的,即没有漏电。
此时差动放大器的输出信号为零,断路器保持处于闭合状态,电路正常工作。
但如果有部分电流通过其他路径流向地面,就会导致电流不平衡,进而触发差动放大器产生漏电信号,切断电路以防止触电事故的发生。
综上所述,三相四线漏电保护器通过检测电路中的电流信号是否平衡,及时切断电路以保护人身安全。
三相不带零线漏保原理
三相不带零线漏保原理漏电保护器(Leakage Circuit Breaker),简称漏保,是一种用于保护电路和人身安全的电器设备。
在家庭和工业用电中,漏保的作用十分重要。
而三相不带零线漏保则是一种常见的漏保类型,本文将介绍三相不带零线漏保的原理和工作机制。
我们需要了解什么是三相电路。
三相电路是指由三个相位相互间隔120度的交流电源组成的电路。
在三相电路中,有三根相线(L1、L2、L3)和一个中性线(N)。
而三相不带零线漏保是指在三相电路中不需要接入中性线的漏保。
三相不带零线漏保的原理是基于电路的电流平衡性。
在正常情况下,三相电路中的电流应该是平衡的,即三根相线中的电流大小相等。
如果出现漏电现象,即电流从正常的路径中流失到地线或其他路径,会导致三相电路中的电流不平衡,这时漏保就会起作用。
漏保内部有一个差动电流变压器,其工作原理是通过比较进入和离开电路的电流差值来检测漏电。
当进入电路的总电流与离开电路的总电流不相等时,漏保会立即切断电路,以保护人身安全和电器设备。
具体来说,三相不带零线漏保有三根相线分别连接到电源的三个相位上,而不接入中性线。
当电流平衡时,漏保处于正常工作状态,电流从L1进入漏保,经过差动电流变压器比较后,再从L2、L3输出。
如果出现漏电,即有电流从L1流向地线或其他路径,会导致进入和离开漏保的电流不相等,差动电流变压器会立即检测到这个差值,并触发漏保切断电路。
三相不带零线漏保的工作原理保证了电路的安全性。
当发生漏电时,漏保能够迅速切断电路,避免电流通过人体或其他路径造成伤害。
同时,漏保的切断还能保护电器设备,防止电流过大损坏设备。
需要注意的是,由于三相不带零线漏保不接入中性线,因此在使用中需要确保三相电路的相位正确连接,以避免相位接反导致漏保无法正常工作。
此外,三相不带零线漏保只能检测和切断漏电,不能保护过载和短路,因此在电路中还需要配备相应的过载保护器和短路保护器。
三相不带零线漏保是一种常见的漏保类型,其原理基于电流平衡性。
三相漏保工作原理
三相漏保工作原理
三相漏电保护器的工作原理是:当线路发生单相短路时,短路电流不会立刻作用在漏电保护器上,而是先经过导线到中性线,再经过中性线和接地线回到大地。
此时若人体的某一部位触及线路中的某一相火线或零线,该电流就会在零线上产生一定的电压。
由于漏电保护器具有过电流保护功能,当三相平衡时,该电压也就是人体所能承受的最大电压,一般为220V。
所以当人体接触到某一相火线或零线时,由于电流过大,产生的电压就会超过人体承受能力,从而引发触电事故。
三相漏电保护器工作原理:
当线路发生单相短路时,电流经导线进入中性线和接地线,同时中性线和接地线上有一定的电压存在。
当人体接触到这一相火线或零线时,由于线路中的电流过大,流过人体的电流等于这一相火线或零线的短路电流时,这时若漏保还具有过流保护功能,那么此时漏保的“S”接触器就会跳闸。
由于三相平衡时,三相
电压为220V(单相电压为380V)。
所以漏电保护器在工作时必须保证零线和地线是正常的。
—— 1 —1 —。
三相漏电保护器原理
三相漏电保护器原理
三相漏电保护器原理又称为三相漏电断路器,它是一种用于监测电气线路中的漏电故障并及时切断电源的装置。
其原理是基于电路的三相平衡与电流回路的闭合原理。
当电路中发生漏电故障时,即电流通过了绕线的绝缘电阻,使得电流的回路不再闭合。
正常情况下,三相系统中三相电流的矢量和应该为零,即相互平衡。
而一旦发生漏电故障,其中一相的电流会发生不平衡,导致矢量和不为零。
三相漏电保护器通过检测三相电流的不平衡来判断是否发生了漏电故障。
它通过将三个电流线圈串联在电路中,测量并比较三相电流的大小,一旦其中一相电流超过了设定的阈值,就会触发漏电保护器,切断电源。
此外,三相漏电保护器还可以监测到零序电流(即三相电流矢量和的大小),用来判断是否存在漏电故障。
一般情况下,零序电流应该为零,一旦出现非零值,就说明存在漏电故障。
总之,三相漏电保护器的原理是通过检测三相电流的平衡情况和零序电流的大小来判断是否发生了漏电故障,并及时切断电源,从而保证电气线路和人身安全。
三相漏电开关工作原理
三相漏电开关工作原理
三相漏电开关是一种用于保护电路和人身安全的电气设备。
其工作原理如下:
三相漏电开关是通过检测电路中的漏电流来实现保护的。
当电路中有漏电流流过时,三相漏电开关会迅速感知到,并在短时间内切断电路,以避免电流通过人体或电器设备造成电击或火灾等危险。
三相漏电开关内部包含了漏电保护器和断路器两部分。
漏电保护器通过三个相位线圈来感知电流的大小和方向,并与阈值进行比较。
当检测到电路中的漏电流超过设定的阈值时,漏电保护器会迅速触发,将信号传递给断路器。
断路器则负责切断电路,以避免漏电流通过。
当漏电保护器发出触发信号时,断路器会立即打开电路,切断电流的流动。
这种切断电路的操作一般是在几十毫秒的时间内完成的,以提供快速的保护。
三相漏电开关还具有可靠性和灵敏性。
它能够感知到非常小的漏电流,通常为数毫安,以确保及时地防护。
而且,三相漏电开关的设计还能够排除误动作,确保正常工作时不会错误地切断电路。
总之,三相漏电开关通过检测电路中的漏电流并切断电路来保护电器设备和人身安全。
它是一种重要的电气保护设备,广泛应用于工业和家庭用电领域。
三相漏电保护开关原理
三相漏电保护开关原理
三相漏电保护开关是一种用于检测和切断电路中发生漏电故障的保护设备。
其原理基于差动电流的检测和比较。
三相漏电保护开关通常由一个漏电互感器和一个漏电保护装置组成。
漏电互感器通过将三相电源线圈绕在铁芯上,感应电路中的三相电流。
当电路正常工作时,三相电流的矢量和为零,漏电互感器中的磁场也为零。
当发生漏电时,比如电流通过了人体或接地,导致电流通过了接地线或其他不正常的路径,三相电流的矢量和不再为零,漏电互感器中就会产生一个差动电流。
这个差动电流通过漏电保护装置中的比较器进行检测。
比较器会将漏电互感器中的差动电流与设定的动作阈值进行比较。
如果差动电流超过了设定的动作阈值,漏电保护装置就会发出触发信号,切断电路。
这样就能够避免漏电故障给人身安全和设备损坏带来的风险。
三相漏电保护开关的原理是基于检测电路中的差动电流,通过与设定的动作阈值比较来触发漏电保护装置的动作。
这种保护装置能够及时检测和切断电路中的漏电故障,保证用电安全。
三相三线漏电保护器工作原理
三相三线漏电保护器工作原理三相三线漏电保护器是一种用于检测和保护电气设备和人身安全的装置。
它的作用是在电气系统中检测到任何漏电现象时,能够迅速切断电源,以避免漏电造成的危险。
三相三线漏电保护器的工作原理是基于电流平衡检测和差动保护的原理。
它通过监测电流的差异,判断是否存在漏电现象,并在检测到漏电时迅速切断电源。
三相三线漏电保护器通常由三个单相漏电保护器组成,分别连接在三相电源的三个相线上。
每个单相漏电保护器由一个电流互感器和一个差动电路组成。
当电流通过电流互感器时,互感器会产生一个与电流成正比的输出电流。
这个输出电流经过差动电路进行处理,与另外两个相线的输出电流进行比较。
如果三个相线的输出电流相等,说明电路中没有漏电现象,保护器处于正常工作状态。
但是,如果某个相线发生漏电,那么这个相线的输出电流就会发生变化,导致差动电路检测到电流差异。
三相三线漏电保护器会立即切断电源,以保护电气设备和人身安全。
三相三线漏电保护器的工作原理可以简单概括为:通过互感器检测电流,差动电路进行电流比较,判断是否存在漏电现象,从而实现对电路的快速切断。
三相三线漏电保护器的优点是能够有效地保护电气设备和人身安全。
它可以及时检测到漏电现象,并迅速切断电源,避免漏电引发的火灾、触电等危险情况。
此外,它还具有可靠性高、抗干扰能力强等特点。
然而,三相三线漏电保护器也存在一些限制和注意事项。
首先,它只能检测到漏电电流的存在,并不能定位漏电点。
其次,它对于微弱漏电的检测能力有限,无法检测到小于设定值的漏电电流。
此外,三相三线漏电保护器的安装和维护需要专业人员进行,以确保其正常工作。
总结起来,三相三线漏电保护器是一种用于检测和保护电气设备和人身安全的装置。
它通过电流平衡检测和差动保护的原理,能够及时检测到漏电现象,并迅速切断电源,以避免漏电造成的危险。
尽管它存在一些限制和注意事项,但是在电气系统中的应用仍然十分重要和必要。
三相电漏电保护原理
三相电漏电保护原理三相电漏电保护是一种用于保护电气设备和人身安全的重要装置。
它通过监测电路中的漏电情况,当发生漏电时及时切断电源,以防止电流通过人体或其他地方形成触电危险。
本文将介绍三相电漏电保护的原理及其工作过程。
三相电漏电保护的原理是基于电气回路中存在的相对电位差。
在正常情况下,三相电路中的电流是平衡的,各相之间的电位差为零。
然而,当电路中发生漏电时,会导致电流通过漏电路径流失,使得电路中的电流不再平衡,从而产生相对电位差。
三相电漏电保护利用这个原理来检测和切断电路。
三相电漏电保护通常由漏电保护器和控制电路两部分组成。
漏电保护器是主要的保护装置,它能够感知电路中的漏电情况,并在发生漏电时迅速切断电源。
控制电路则负责监测电路的状态,并对漏电保护器进行控制。
漏电保护器内部包含了一个差动电流变压器和一个漏电保护继电器。
差动电流变压器用于检测电路中的漏电情况,它将三相电流分别经过变压器的三个线圈,通过叠加计算得到差动电流。
当电路中发生漏电时,差动电流将不为零,漏电保护继电器将接收到信号,触发切断电源的操作。
控制电路通过监测漏电保护器的工作状态来实现对其的控制。
当漏电保护器处于正常工作状态时,控制电路维持电源通电状态,同时监测漏电保护器的输出信号。
一旦检测到漏电保护器输出信号,控制电路会迅速切断电源,以保护电路安全。
三相电漏电保护器的工作过程可以简单分为三个步骤:检测、比较和切断。
首先,漏电保护器通过差动电流变压器检测电路中的漏电情况。
然后,将检测到的差动电流与设定值进行比较。
如果差动电流超过了设定值,说明发生了漏电,漏电保护继电器将触发切断电源的操作。
最后,控制电路切断电源,保护电路和人身安全。
三相电漏电保护是一种重要的电气保护装置,它通过监测电路中的漏电情况,并在必要时切断电源,以保护电路和人身安全。
它的原理是基于电路中存在的相对电位差,利用差动电流变压器和漏电保护继电器来实现对电路的保护。
通过合理使用三相电漏电保护装置,可以有效预防电气事故的发生,保障人们的生命财产安全。
三相电漏电保护器原理
三相电漏电保护器原理三相电漏电保护器是一种用来保护电气设备和人身安全的重要电气装置。
它主要用于监测电路中的漏电情况,并在发现漏电时迅速切断电源,以防止漏电造成的危险。
那么,三相电漏电保护器是如何工作的呢?接下来,我们将从原理方面进行详细介绍。
三相电漏电保护器的原理主要基于电路中的电流平衡和差动保护原理。
在正常情况下,三相电路中的电流应该是平衡的,即三相电流的矢量和为零。
而当发生漏电时,由于漏电回路的存在,电路中会出现不平衡的情况,导致三相电流的矢量和不为零。
三相电漏电保护器通过对三相电流进行实时监测,并对三相电流的矢量和进行比较,从而判断是否存在漏电情况。
具体来说,三相电漏电保护器内部包含了三个电流互感器和比较元件。
当三相电路中的电流通过电流互感器时,电流互感器会产生相应的电流信号,并将信号传递给比较元件。
比较元件会对三个电流信号进行比较,并计算它们的矢量和。
如果矢量和不为零,就说明存在漏电情况,此时漏电保护器会立即切断电源,以保护电气设备和人身安全。
除了电流平衡原理外,三相电漏电保护器还采用了差动保护原理。
差动保护原理是指通过比较两个或多个电路参数的差值,来判断电路中是否存在故障。
在三相电漏电保护器中,差动保护原理主要体现在对三相电流的差值进行监测和比较。
当三相电路中存在漏电时,漏电回路的存在会导致三相电流的差值发生变化,从而触发漏电保护器的动作。
总的来说,三相电漏电保护器的原理是基于电流平衡和差动保护原理的。
通过对三相电流的实时监测和比较,漏电保护器能够及时发现漏电情况,并迅速切断电源,以确保电气设备和人身安全。
这种原理不仅能够有效地保护电路安全,还能够提高电气设备的可靠性和使用寿命,因此在实际工程中得到了广泛的应用。
三相电漏电保护器原理
三相电漏电保护器原理三相电漏电保护器是一种用于保护电气设备和人身安全的重要装置。
它能够及时发现电路中的漏电故障,并迅速切断电源,避免漏电事故的发生。
那么,三相电漏电保护器是如何工作的呢?本文将就三相电漏电保护器的原理进行介绍。
三相电漏电保护器的原理主要包括两个方面,漏电保护原理和三相电保护原理。
首先,我们来看漏电保护原理。
漏电保护器通过检测电路中的漏电电流来实现漏电保护。
当电路中出现漏电故障时,会导致电流的不平衡,漏电保护器会通过检测电流的不平衡来判断是否发生了漏电故障。
一般来说,漏电保护器会设置一个动作值,当漏电电流超过动作值时,漏电保护器就会动作,切断电源,起到保护的作用。
其次,我们来看三相电保护原理。
三相电漏电保护器还可以实现对三相电的保护。
在正常情况下,三相电的电流应该是平衡的,但是当电路中出现了故障时,可能会导致三相电流不平衡。
三相电漏电保护器可以通过检测三相电流的不平衡来实现对三相电的保护。
当三相电流不平衡超过设定的动作值时,保护器会动作,切断电源,保护设备和人身安全。
总的来说,三相电漏电保护器通过检测电路中的漏电电流和三相电流的不平衡来实现漏电保护和三相电保护。
它的原理比较简单,但是在实际应用中起着非常重要的作用。
在电气设备中广泛应用,保障了电气设备和人身安全。
除了以上介绍的原理外,还有一些与三相电漏电保护器相关的内容,比如它的结构、工作特点、选型和安装等。
但是这些内容都是围绕着原理展开的,原理是三相电漏电保护器的核心,只有深入理解了原理,才能更好地应用和使用三相电漏电保护器。
综上所述,三相电漏电保护器的原理主要包括漏电保护原理和三相电保护原理。
通过对电路中的漏电电流和三相电流的不平衡进行检测,实现对电路的保护。
三相电漏电保护器在电气设备中起着非常重要的作用,对于电气设备和人身安全具有不可替代的作用。
希望本文能够帮助大家更好地理解三相电漏电保护器的原理,提高对电气设备安全保护的认识。
三相电漏电保护器原理
三相电漏电保护器原理
1.电流互感器:电流互感器是用来检测电路中的电流大小的设备。
它
通过线圈的磁场感应到电流的变化,并将感应到的信号转化为电压信号。
在三相系统中,通常使用互感器来监测三相线路中的电流。
互感器的数量
应与相数相同,以便正确检测到每个相之间的不平衡。
2.差动电路:差动电路是用来比较电流互感器感应到的电流信号的设备。
它将每个电流互感器感应到的电流信号相加,并计算它们的差值。
在
正常情况下,各个相之间的电流应该是平衡的,因此差动电路中的电流差
值应该接近于零。
一旦一些相的电流发生不平衡,差动电路中的差值会迅
速增大。
3.断路器:断路器是用来切断电路供电的设备。
当差动电路中的差值
达到漏电保护器设定的阈值时,漏电保护器会迅速切断电路的供电,以防
止漏电引发触电事故或电路设备的损坏。
总结起来,三相电漏电保护器的原理是通过电流互感器感应电路中的
电流变化,并将其转化为电压信号。
差动电路比较各个相之间的电流差值,一旦发现不平衡,就会触发断路器切断电路供电,以实现漏电保护的功能。
通过这种原理,三相电漏电保护器能够快速准确地检测电路中的漏电情况,并及时切断供电,保护人身安全和电路设备的正常运行。
三相漏电断路器原理
三相漏电断路器原理
三相漏电断路器是一种用于保护电力系统中发生漏电故障的一种电器设备。
它能够快速地检测到电路中的漏电情况,并在检测到漏电时迅速切断电路,以避免可能的人身伤害和设备损坏。
三相漏电断路器的工作原理是基于自电压互感器原理。
在电路中,三相电流通过三个母线和三个漏电电流互感器。
当电路中存在漏电时,漏电电流将通过互感器产生自感应电动势,这个自感应电动势将在互感器的二次侧产生一个电流。
这个电流通过电路上的检测电阻和漏电断路器的触发装置,并生成一个触发信号。
当触发信号产生后,漏电断路器内部的触发装置将立即将电路切断。
常见的触发装置包括热磁式触发器和电子触发器。
热磁式触发器使用热保护和磁性机构结合的方式,当电路中的漏电电流超过设定值时,触发装置将产生热保护和磁性力,从而迅速切断电路。
电子触发器则利用电子元器件实现电流检测和触发控制,能够更加精确地检测到漏电情况并进行切断。
三相漏电断路器在实际应用中,通常还配备有过载保护和短路保护功能。
过载保护能够在电路中出现过大电流时快速切断电路,以保护电器设备不受损坏。
短路保护则能够在电路产生短路时迅速切断电路,以避免电器设备和电线的过载和烧毁。
总之,三相漏电断路器是一种重要的电器保护设备,能够可靠地检测和切断电路中的漏电故障,保护人身安全和电器设备的正常运行。
三相电漏电保护器原理
三相电漏电保护器原理漏电保护器的工作原理是基于电流平衡原理和继电器原理。
当电路中发生漏电故障时,电流会通过人体或其他接地介质的路径流入地面。
根据基尔霍夫电流定律,正常情况下三相电路中的电流应当保持平衡,即三相电流之和为零。
如果出现了漏电故障,漏电电流将会导致电流之和不为零,从而造成三相电流不平衡。
漏电保护器通过测量电路中的三相电流,通过比较三相电流的差异来判断是否存在漏电。
通常,漏电保护器会使用互感器来检测电路中的电流。
互感器是一种将电流转换为电压的装置,它将三相电流分别变为相应的电压信号,并送入比较电路。
在比较电路中,漏电保护器使用运算放大器等电子元件对三相电流进行差异计算,并将结果与设定的阈值进行比较。
如果差异电流超过了设定的阈值,漏电保护器会判断为漏电故障,并触发保护动作。
保护动作通常通过继电器来实现。
继电器是一种电磁开关,当接收到触发信号时,它可以迅速切断或闭合电路。
在漏电保护器中,当发生漏电故障时,继电器会受到保护装置的触发信号,切断电路以防止漏电危险。
除了上述基本的漏电保护原理外,现代的三相电漏电保护器通常还具备其他功能和特点。
例如,一些漏电保护器可以检测和保护对地电压,以防止电气设备由于对地电压过高而受到损坏。
此外,一些漏电保护器还可以监测电流的波形,并在波形不正常时进行保护。
总之,三相电漏电保护器是一种基于电流平衡和继电器原理的设备,用于监测和保护电路中发生的漏电故障。
它通过测量电路中的三相电流,并判断电流之差是否超过设定的阈值,从而触发继电器实现保护动作。
漏电保护器在电气安全中起着至关重要的作用,可以防止漏电引起的事故和危险。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三相电漏电保护器原理:
漏电保护器工作原理,正常工作时电路中除了工作电流外没有漏电流通过漏电保护器,此时流过零序互感器(检测互感器)的电流大小相等,方向相反,总和为零,互感器铁芯中感应磁通也等于零,二次绕组无输出,自动开关保持在接通状态,漏电保护器处于正常运行。
当被保护电器与线路发生漏电或有人触电时,就有一个接地故障电流,使流过检测互感器内电流量和不为零,互感器铁芯中感应出现磁通,其二次绕组有感应电流产生,经放大后输出,使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的
漏电电流动作保护器,简称漏电保护器,又叫漏电保护开关,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
工作原理:
1、由图可以看到,当电路工作正常时,由电流定理知道从网络一端流进和流出的电流为0,所以在漏电保护器右侧的电流总和应为0,即I1+I2+I3+IN=0;因此漏电保护器不会工作。
注意,电流的实际方向依实际电路而定,在本例中,IN 的方向与I1,I2,I3相反。
2、当设备外壳漏电并有人接触时,这时就会有一部分电流IK经过人体流入地下,从而使漏电保护器右侧的电流总和为不0,也就是说I1+I2+I3+IN≠0,当漏电电流达到漏电保护器的动作电流时,漏电保护器就会动作,从而关闭电源,从而达到漏电保护的目的。
两相电漏电保护器原理:
原理很简单,就是当正常情况下火线与零线电流相等,一进一出,它们所产生的磁通大小相等方向相反,抵消了,铁芯中没有磁场,所以不跳闸,当有接地时,一部分电流流进了大地,火线与零线电流不相等,铁芯有磁场,产生吸力,就跳闸了。
