变频无塔供水设备安装顺序
变频供水设备安装施工方案
变频供水设备安装施工方案
变频泵组工作原理图
符号说明：
1-控
制柜
2-稳压罐
3-压力传感器
4-出水管道
5-进水管道
6-水泵
1、工艺流程
基础验收
水泵组就位安装
电控柜安装
运行调试
2、泵组的基础
水泵基础示意图如下所示：
水泵基础示意图
5
1
2
3
4
6
符号说明：
1-吸入管 2-浮式惯性台
座
3-地面 4-水泵基座 5-减振装置
3、泵组安装与校正
水泵组运输到指定位置后，进行设备吊运安（组）装，准确就位于已经做好的设备基础上，用水平尺检查泵组底座的水平度；
固定地脚螺栓，检查螺栓和底座水平度，按说明书安装泵体； 压力表安装在振动小，水压平稳处。
4、泵组管路的安装
变频泵组进出水口应配有法兰供管道连接，并设可曲挠柔性接头以便减振，其它需安装的附件参见下图所示：
变频水泵与管路连接图
1
2
3
4 5
吸水管严禁漏气，要设法使吸水管向水池（箱）方向有1/50～1/100的坡度。
在水泵附近的管道上安装支架，使泵壳上没有重量附着。
出水管路及入水管路安装完毕后应进行水压试验。
5、水泵组减振
水泵进出水管上设柔性金属连接器以便减振。
水泵和电动机的座板固定于浮式惯性台座上，再用弹簧型避震器和防震垫片承托于混凝土基座上。
无塔供水止回阀的正确安装方法
无塔供水止回阀的正确安装方法安装无塔供水止回阀，可不是一件小事哦。
大家都知道，止回阀就像家里的“门卫”，它负责阻止水逆流，保护咱们的供水系统。
如果没有它，那真是“开门见山”的麻烦事，水流一反方向，家里的水管就得“大出血”了。
所以，今天就来聊聊这个“门卫”应该怎么安才靠谱。
挑选止回阀的时候，得看准牌子，选择靠谱的品牌，别图便宜上了个劣质的，万一它“罢工”，可就尴尬了。
买到手了，别急着安装，先看看说明书，那个小册子可是“金钥匙”，能给你很多实用的小贴士。
别觉得麻烦，仔细看看，能省下不少时间和精力，事半功倍嘛。
咱们就得找个合适的安装位置了。
想想吧，止回阀最好装在供水管道的上游，水泵的出口处，能更好地控制水流。
这时候，记得要把水管清理干净，避免污垢和杂物影响阀门的工作，毕竟咱们不想让“门卫”上岗前就被捣乱，闹得水管堵塞，那可就麻烦了。
现在，准备好工具，起码要有扳手、螺丝刀这些基本工具。
先把止回阀的进水口对准管道，确保方向正确，阀门上会有箭头指示水流的方向，切记不要装反哦。
用扳手将止回阀的螺母拧紧，这个过程要有点耐心，别心急，拧得过紧或者过松都不行。
就像是吃饭，要适可而止，别把自己搞得过于“紧张”。
装好后，咱们得来个“试水”环节，检查一下有没有漏水的情况。
这一步很关键，别想着偷懒，漏水可不是小事，长此以往可是会把你家“浇湿”的。
打开水阀，看看阀门的工作情况，水流是不是正常，顺畅无阻。
如果一切正常，恭喜你，成功了！不过，假如出现了漏水，那就得重新检查一下，找到问题所在，别让“小问题”演变成“大麻烦”。
说到这里，很多朋友可能会觉得，这过程看似简单，其实细节很多。
无塔供水系统里，止回阀就是个重要的角色，别小看它，它的工作好坏直接关系到你家的供水质量。
安装的时候，多一份小心，少一份麻烦，绝对是明智之举。
记住，安装阀门就像做人，要认真对待每一个细节，才能不留遗憾。
若是自己觉得搞不定，找个专业的水管工帮忙也是个不错的选择，别给自己添麻烦。

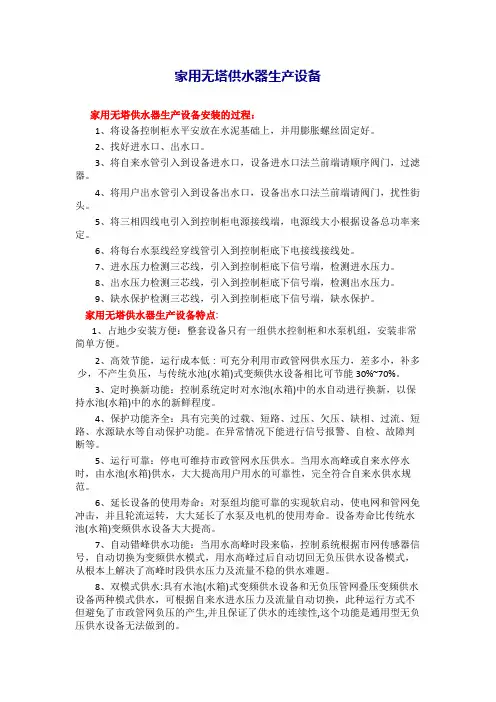

家用无塔供水器生产设备
家用无塔供水器生产设备家用无塔供水器生产设备安装的过程：1、将设备控制柜水平安放在水泥基础上，并用膨胀螺丝固定好。
2、找好进水口、出水口。
3、将自来水管引入到设备进水口，设备进水口法兰前端请顺序阀门，过滤器。
4、将用户出水管引入到设备出水口，设备出水口法兰前端请阀门，扰性街头。
5、将三相四线电引入到控制柜电源接线端，电源线大小根据设备总功率来定。
6、将每台水泵线经穿线管引入到控制柜底下电接线接线处。
7、进水压力检测三芯线，引入到控制柜底下信号端，检测进水压力。
8、出水压力检测三芯线，引入到控制柜底下信号端，检测出水压力。
9、缺水保护检测三芯线，引入到控制柜底下信号端，缺水保护。
家用无塔供水器生产设备特点:1、占地少安装方便：整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。
2、高效节能，运行成本低∶可充分利用市政管网供水压力，差多小，补多少，不产生负压，与传统水池(水箱)式变频供水设备相比可节能30%~70%。
3、定时换新功能：控制系统定时对水池(水箱)中的水自动进行换新，以保持水池(水箱)中的水的新鲜程度。
4、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。
在异常情况下能进行信号报警、自检、故障判断等。
5、运行可靠：停电可维持市政管网水压供水。
当用水高峰或自来水停水时，由水池(水箱)供水，大大提高用户用水的可靠性，完全符合自来水供水规范。
6、延长设备的使用寿命：对泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。
设备寿命比传统水池(水箱)变频供水设备大大提高。
7、自动错峰供水功能：当用水高峰时段来临，控制系统根据市网传感器信号，自动切换为变频供水模式，用水高峰过后自动切回无负压供水设备模式，从根本上解决了高峰时段供水压力及流量不稳的供水难题。
8、双模式供水:具有水池(水箱)式变频供水设备和无负压管网叠压变频供水设备两种模式供水，可根据自来水进水压力及流量自动切换，此种运行方式不但避免了市政管网负压的产生,并且保证了供水的连续性,这个功能是通用型无负压供水设备无法做到的。
全自动智能远控无塔供水系统安装调试注意事项
长沙中崛供水设备有限公司(zjbengye)全自动智能远控无塔供水系统安装调试注意事项一、无塔设备的安装1.检查设备与装箱单是否相符2.泵组按水泵说明安装3.压力传感器参照安装图安装在干管振动小、水压较平稳、长度不小于30CM的水平管段处。
4.管道应防锈处理5.消防系统管道安装必须符合消防安装规范二、无塔供水控制柜安装1.详细阅读样本电控柜、供水控制器使用说明书2.电控柜地基按相应图纸施工3.按电控接线图接好电源及各路水泵输出线4.正确链接地线5.检查接地电阻小于5欧姆三、无塔供水安装环境1.泵房环境温度应在0℃～+40℃之间，相对湿度在60度以下。
2.不应安置在多粉尘、有腐蚀性气体和机械振动较大的场合。
3.设备垂直地面放置，周围应有充分的散热空间四、无塔供水调试和动转1.认真检查接线是否正确，特别是变频器的输入输出端线不可接反，否则可能设备的严重损坏。
2.检查蓄水池、加压管网等式水路各部位是否有泄漏，如有及时排除3.接通电源，将主令开关拨到手动状态，逐一检查各泵转向4.将主令开关拨到自动，并将电控拒投入运行5.调节控制器参数，设定系统压力给定6.进入监控软件，检查监控系统是否正常7.检修状态，可将主令开关拨至手动，进行应急供水。
五、无塔供水运行注意事项1.本系统为全自动控制，日常运行无需专人操作，但应定期巡查，发现异常及时处理2.变频器输出端严禁接入改善功率因数的电容器和浪涌吸收装置3.水泵应按厂家说明书进行定期维护、检修4.全套系统经我厂技术人员调试完毕后，用户在使用过程中，不应经常自动测试或自行调速，特别是恒压控制器和调速，如有故障可咨询我厂技术人员或由我方人员进行维修5.泵房内积水应及时排净6.测量电机绝缘时，应断开变频器与电机间连线7.如果更换水泵，必须严格按照原规则，不可擅自增大电机容量六、无塔供水附属选型注意原则1.蓄水池容量应大于每小时最大供水量2.水泵扬程应大于实际供水高度3.水泵流量总和应大于实际最大供水量4.变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

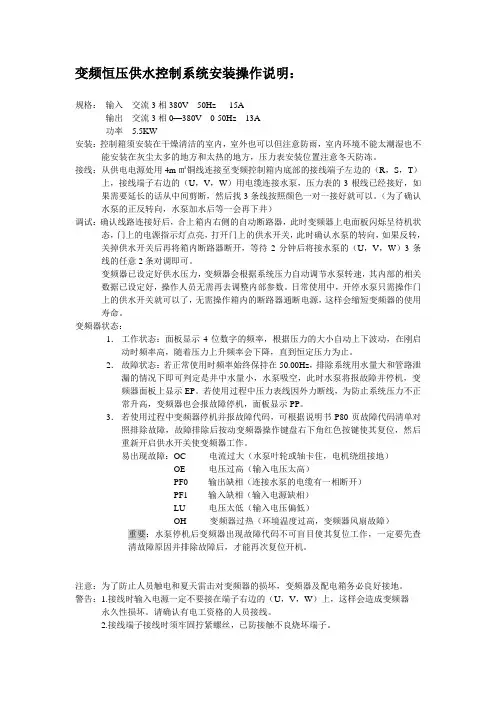

变频恒压供水控制系统安装操作说明
变频恒压供水控制系统安装操作说明：规格：输入交流3相380V 50Hz 15A输出交流3相0—380V 0-50Hz 13A功率 5.5KW安装：控制箱须安装在干燥清洁的室内，室外也可以但注意防雨，室内环境不能太潮湿也不能安装在灰尘太多的地方和太热的地方，压力表安装位置注意冬天防冻。
接线：从供电电源处用4m㎡铜线连接至变频控制箱内底部的接线端子左边的（R，S，T）上，接线端子右边的（U，V，W）用电缆连接水泵，压力表的3根线已经接好，如果需要延长的话从中间剪断，然后找3条线按照颜色一对一接好就可以。
（为了确认水泵的正反转向，水泵加水后等一会再下井）调试：确认线路连接好后，合上箱内右侧的自动断路器，此时变频器上电面板闪烁呈待机状态，门上的电源指示灯点亮，打开门上的供水开关，此时确认水泵的转向，如果反转，关掉供水开关后再将箱内断路器断开，等待2分钟后将接水泵的（U，V，W）3条线的任意2条对调即可。
变频器已设定好供水压力，变频器会根据系统压力自动调节水泵转速，其内部的相关数据已设定好，操作人员无需再去调整内部参数。
日常使用中，开停水泵只需操作门上的供水开关就可以了，无需操作箱内的断路器通断电源，这样会缩短变频器的使用寿命。
变频器状态：1．工作状态：面板显示4位数字的频率，根据压力的大小自动上下波动，在刚启动时频率高，随着压力上升频率会下降，直到恒定压力为止。
2．故障状态：若正常使用时频率始终保持在50.00Hz，排除系统用水量大和管路泄漏的情况下即可判定是井中水量小，水泵吸空，此时水泵将报故障并停机，变频器面板上显示EP。
若使用过程中压力表线因外力断线，为防止系统压力不正常升高，变频器也会报故障停机，面板显示PP。
3．若使用过程中变频器停机并报故障代码，可根据说明书P80页故障代码清单对照排除故障，故障排除后按动变频器操作键盘右下角红色按键使其复位，然后重新开启供水开关使变频器工作。
易出现故障：OC--------电流过大（水泵叶轮或轴卡住，电机绕组接地）OE--------电压过高（输入电压太高）PF0-------输出缺相（连接水泵的电缆有一相断开）PF1-------输入缺相（输入电源缺相）LU--------电压太低（输入电压偏低）OH--------变频器过热（环境温度过高，变频器风扇故障）重要：水泵停机后变频器出现故障代码不可盲目使其复位工作，一定要先查清故障原因并排除故障后，才能再次复位开机。
变频供水设备安装施工方案
变频供水设备安装施工方案 变频泵组工作原理图
符号说明：
1-控
制柜 2-稳
压罐
3-压
力传感器
4-出
水管道
5-进
水管道
6-水
泵
1、工艺流程
基础验收水泵组就位安装电控柜安装运行调试
2、泵组的基础
水泵基础示意图如下所示：
水泵基础示意图 5 1
2 3
4 6
符号说明：
1-吸入管
2-浮式惯性台
座 3-地面 4-水泵基座 5-减振装置
3、泵组安装与校正
水泵组运输到指定位置后，进行设备吊运安（组）装，准确就位于已经做好的设备基础上，用水平尺检查泵组底座的水平度；
固定地脚螺栓，检查螺栓和底座水平度，按说明书安装泵体；
压力表安装在振动小，水压平稳处。
4、泵组管路的安装
变频泵组进出水口应配有法兰供管道连接，并设可曲挠柔性接头以便减振，其它需安装的附件参见下图所示：
变频水泵与管路连接图 1 2
3 4
5。
无塔供水器工作原理及安装
一、用途无塔供水器是根据水气压缩原理代水塔向高处及水网系统自动供水的理想设备。
适用于厂矿企业、机关、团体、部队、学校等大中小型企事业单位的生产和生活用水。
本产品压升水位可达四十米以上。
可用于山区，也可用于消防和灌溉。
二、结构及工作原理本装置包括压力柜一台、水泵一台、输供阀门一组、升压自动控制一组。
启动电机水泵输水至压力柜，水位增高，空气压缩，压力达到规定数值，表针接触止点，自动开头令电机停转与输水。
开阀供水后，柜内水位下降，压力减退，到一定限度，表针接触开点，即令电机启动，输水至压力柜，水位上升，表针接触上止点，令电机停转及输水，如此循环不止，使压力柜经常保持供水。
本产品结构简单，工作稳定，安全可靠，电气自动操作，不用人力，用电适度，与建水塔投资相比可减少60%以上，而且方便灵活，可地上，可地下，可迁东建西，不受任何条件的限制。
三、压力容器技术规范与要求1、本产品系压力容器，在工作状态下禁止撞击与强烈震动，严格按说明书操作。
2、电气自动控制箱，应安装牢固，不得随意调动，以防误操作损坏设备。
3、水泵与电机应根据压力柜的压强配套使用不得任意更换。
四、压力容器安装使用及保养1、水泵电机的安装严格按说明书进行。
2、第一次注水作清柜排污，排污后，关闭排污阀门。
3，除输水阀以外，其余阀门一律关闭。
待压力表针接触止点后，检查各部管道，及密件是否有漏水漏气现象，如正常可开阀供水。
4、根据水质情况，应定期排污，清除柜内泥沙和杂质，防止日久堵塞，如水中泥沙比例太高，应同时建蓄水池先进行沉淀，以养活对压力柜的清理次数。
5、自控系统如不能自动控制，应及时找电工修理。
无塔供水技术方案
xx电力有限公司xxxx发电站无塔供水设施工程施工技术方案xxxxx建筑工程有限公司目录1……………………建设地址选择2……………建设规模及工程概况3……………....................施工部署4…………………....施工技术方案◆土建施工◆水箱安装焊接◆供水管道布置安装◆变频器设备安装◆增压供水设施调试5……………....施工现场安全措施6…………………………成品保护xxxxx发电站无塔供水设施修建技术方案一、建设地址选择xxxxxx电站厂房内二、建设规模及工程概况1、初步设定燃机电站区域生活用水增压输送位置为主办公楼进水主管、化水车间进水主管、主控调度大楼进水主管。
2、根据电站实际给水情况，需修建一个30吨位的地下蓄水箱，蓄水箱使用5mm厚的钢板焊接施工，水箱焊接外规格为5米长，3米宽，2米高。
水箱进水口1处，出水口2处。
设水箱检查口。
3、机械开挖水箱堆放坑规格为6米长，4米宽，2.5米深的地下沉放水箱坑，（建设施工地点为废水车间东面空旷地域）。
4、生活给水管—聚丙烯管（PP-R）为目前我国正在推广使用的新型生活给水管，热熔焊接管道总计为360米，（￠50管为130米，￠32管为230米）其中人工破路清挖排放管沟深度为0.8m宽为0.6m，共计130米，管试压验收合格后回填及砼路面恢复原样。
其余管道由电缆线沟给予布置排放至供水点。
管面层包裹保温棉。
5、在水箱区域选址布置安装高效节能、采用进口变频器调速控制箱，变频器使用功率为7.5kw,安装布置2台深水泵在焊接水箱内，深水泵单机功率为2040型，（出水量20立方，扬程为40米）深水泵为日本三垦牌。
6、施工基本布置为焊接水箱→机挖水箱坑及深埋安装水箱→安装2台深水泵至水箱→2台水泵出口管布置控制开关闸阀各一套（常用水泵阀门及备用水泵阀门）→深水泵线路控制接至变频器控制箱→2台水泵开关阀门出水口安装归类布置一条总水管输入到各个用水点。
变频给水设备施工方案
变频给水设备施工方案1. 引言变频给水设备在建筑领域广泛应用，它通过控制电机转速来调节水泵流量，实现了能耗的优化和系统的稳定运行。
本文将详细介绍变频给水设备的施工方案，包括施工前的准备工作、设备的选择和安装、调试与运行等方面。
2. 施工前的准备工作在施工变频给水设备之前，首先需要进行一些准备工作，以确保施工顺利进行。
2.1 安全措施施工现场应严格执行安全生产规定，保证工人和设备的安全。
施工人员应穿戴符合规定的劳动防护用品，并接受必要的安全培训。
2.2 施工资料准备施工前需要准备相关的施工图纸、设备说明书和安装指导等资料。
这些资料对于安装人员的操作和施工具有重要指导作用，应妥善保管并随时查阅。
2.3 工具和材料准备根据施工需要，准备必要的工具和材料。
常见的工具包括扳手、电钻、电锤等，材料则包括电缆、管道、接头等。
确保工具和材料的质量可靠，并符合相应的标准要求。
3. 设备的选择和安装3.1 设备选择根据工程需求和给水系统的具体情况，选择适合的变频给水设备。
要考虑设备的额定功率、流量范围、压力范围等技术指标，并与供应商进行充分的沟通和了解。
3.2 设备安装设备安装是整个施工过程中的关键环节。
以下是一些设备安装的基本步骤：1.为设备选择合适的安装位置，确保安装空间充足，并且便于设备的维护和检修。
2.根据设备的安装图纸和说明书，进行设备的基础施工。
包括基础的大小、深度、固定方式等。
3.安装电缆和管道，并进行必要的连接。
根据设备的要求，选择合适的电缆规格和管道材质，并确保连接牢固可靠。
4.安装和固定设备，注意设备的平稳和水平安装。
根据设备的重量和尺寸，选择合适的固定方式，并采取相应的措施，防止设备在运行过程中发生晃动或倾斜。
4. 调试与运行设备安装完成后，需要进行调试和运行测试，以确保设备正常工作并达到预期效果。
4.1 设备调试设备调试包括电气调试和水路调试两个方面。
•电气调试：检查设备的电气连线是否正确，确定电缆的接线是否牢固，进行电气参数的调整和设备的接地测试等。
智能供水设备安装施工方案
智能供水设备安装施工方案1. 概述该文档旨在提供智能供水设备的安装施工方案。
本方案适用于小区、写字楼等场景的供水系统安装，确保高效、稳定和可持续的供水服务。
2. 设备准备在安装施工过程中，需要准备以下设备：- 智能供水设备主机- 水源接入装置- 管道连接器- 电源适配器- 控制器及相应配件- 必要的安全设备（如手套、安全帽、护目镜等）3. 安装步骤以下是智能供水设备的安装步骤：步骤一：确定安装位置根据供水系统的需求和布局，选择合适的位置安装智能供水设备主机。
确保位置离水源近，并便于供水管道的连接。
步骤二：安装水源接入装置将水源接入装置连接到水源管道，确保接口紧固可靠。
使用适当的密封材料，确保无漏水现象。
步骤三：连接管道将供水管道与智能供水设备主机连接，使用管道连接器确保连接牢固。
对接口进行漏水测试，确保没有泄漏。
步骤四：配置控制器根据实际需求，将控制器固定在适当位置，并连接到智能供水设备主机。
根据设备说明书，设置控制器的参数和工作模式。
步骤五：电源连接将电源适配器连接到智能供水设备主机，并接通电源。
确保电源连接稳定，设备正常工作。
步骤六：安全检查在安装施工完成后，进行安全检查。
检查所有连接点是否紧固可靠，排除漏水和短路等安全隐患。
4. 使用与维护完成安装后，按照设备说明书和相关规范使用和维护智能供水设备。
定期检查设备工作状态，保持设备周围环境清洁整洁，及时处理设备故障和维修。
5. 总结本文档提供了智能供水设备安装施工方案的详细步骤。
在进行安装施工时，请确保按照相关规范和安全要求进行操作。
及时使用和维护设备，可以有效确保供水系统的高效和稳定运行。
给水设备安装..
给水设备安装
1. 安装前的准备工作
在进行给水设备的安装之前，需要进行以下几个步骤：
1.确定安装位置和方向，以便确定给水管和排水管的位置。
2.确定所需的材料和工具。
3.清洁安装区域，并检查是否有任何障碍物或问题需要处理。
2. 安装步骤
2.1. 安装给水管
1.确定好给水管的通水方向。
2.使用管夹将给水管连接到水龙头或水喉上。
3.用滤清器过滤水质，令水质更好，防止水垢或杂物对为装置造成损害。
2.2. 排水管的安装
1.确定出污水管的位置，检查出水口是否于排水管处于同一平面上，并
且排水口在设备底部最低点。
2.将排水管插入排水口，确认已达到插入深度。
3.安装好排水管，需要留有一定空隙，预防漏水。
2.3. 连接电源及调整水位
1.连接电源并调整水位。
2.检查水位，调整水位到合适高度，以便设备正常工作。
3.检查水泵和水箱，确保其完好无损，并和机体紧密地安装。
3. 测试和维护
1.在安装好之后，先运行一段时间进行测试，确保设备的工作正常。
2.定期检查设备状态，拆卸进气口及排污口，检查滤网，必要时清理或
更换其中的杂质或损坏的零件。
3.定期替换设备中的滤芯，以保证良好的过滤性能。
4.
通过以上几个步骤，可以成功地完成给水设备的安装。
在日常使用中，需要根
据设备的使用情况进行定期维护和检查，以确保设备的正常工作。
无塔供水设备实施方案
无塔供水设备实施方案一、项目背景随着城市化进程的加快，人们对生活品质的要求越来越高。
传统的供水方式已经无法满足现代城市的需求。
无塔供水设备作为一种新型的供水方式，具有节能、环保、高效等优点，成为当前供水行业的发展趋势。
二、项目目标1.实现安全、稳定、高效的供水。
2.降低供水成本，提高经济效益。
3.节能减排，保护环境。
三、项目实施方案1.设备选型（1）高效节能：采用先进的节能技术，降低能耗。
（2）稳定可靠：设备运行稳定，故障率低。
（3）智能控制：具备远程监控、自动报警等功能。
2.设备安装（1）确定安装位置：选择合适的地点进行设备安装，确保设备运行正常。
（2）设备就位：按照设计要求，将设备放置在指定位置。
（3）管道连接：将设备与供水管道连接，确保接口严密。
（4）电源接入：接入电源，确保设备正常运行。
3.系统调试（1）检查设备：确保设备安装到位，各部件完好。
（2）试运行：启动设备，观察运行情况，调整参数。
（3）验收：设备运行正常，达到预期效果，进行验收。
4.运维管理（1）建立健全运维管理制度：明确运维职责，确保设备正常运行。
（2）定期检查：对设备进行定期检查，发现问题及时处理。
（3）维修保养：对设备进行维修保养，延长使用寿命。
四、项目效益分析1.经济效益：无塔供水设备具有节能、高效等特点，可降低供水成本，提高经济效益。
2.社会效益：项目实施后，将提高居民生活质量，满足现代城市供水需求。
3.环保效益：无塔供水设备节能减排，有利于保护环境。
五、项目风险与对策1.技术风险：项目采用新技术，可能存在技术难题。
对策：加强技术培训，提高技术人员素质。
2.资金风险：项目资金需求较大，可能存在资金不足。
对策：积极争取政府资金支持，合理利用企业自有资金。
3.政策风险：政策变动可能影响项目实施。
对策：密切关注政策动态，及时调整项目方案。
六、项目实施步骤1.项目筹备：成立项目组，进行项目前期调研。
2.设备选型与采购：根据项目需求，选择合适的设备，进行采购。
无塔供水设备实施方案
无塔供水一、无塔供水设备介绍无塔供水设备采用气压式供水。
利用密封罐体，利用罐内高压气水压力达到供水目的。
具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。
当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。
设备中的水压高于外界管网压力，自动送水至供水管网。
当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。
如此反复，使设备不停供水。
当罐内气体不足时，补气阀可自动补气。
二、无塔供水设备工作原理:无塔供水设备在投入使用时，自来水管网的水进入稳流流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。
当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。
水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水：用水高峰时，若自来水管网水量小于小泵流量量，稳流罐内的水作为补充水源仍然能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。
当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。
夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。
三、无塔供水设备组成1、工作泵、常用单级或多级卧式或立式清水离心泵。
2、小泵和小气压罐：在小流量甚至零流量持续时间较长，为更节电时设置。
3、变频控制柜：变频控制柜是变频调速给水设备的核心部分，一般由供货厂家按水泵功率配套供应。
4、附件：主要包括连接管道，以及阀门、止回阀、安全阀（有小气压罐时）、压力表、压力继电器和底座等。
供水设备安装过程及施工方法
供水设备安装过程及施工方法供水设备的安装过程需要非常重视，其中包括了准备工作、设备安装、管道连接等环节。
以下是供水设备安装过程及施工方法的详细介绍。
准备工作1.确定设备位置在设备开始安装前，需要先确定设备的位置。
在选择位置时，需要考虑到设备的大小、重量、管道连接、操作难易程度等因素。
合适的位置应该易于维护和操作，同时离水源和用水点越近越好，以便减少管道损失和节约经济成本。
2.检查设备性能在开始安装前，需要对设备进行检查，确保设备没有损坏或故障，并且符合安装要求和规格。
检查项目包括：设备的型号、规格、压力、温度、电压、电流等。
3.准备安装工具安装过程中需要用到各种工具，包括：扳手、扭力扳手、钳子、螺丝刀、管子切割器、电钻等等。
准备适当的工具可以使安装更加高效和安全。
设备安装1.固定设备在设备定位和放置之后，需要用固定件将设备牢固固定，以确保设备在使用过程中不会晃动或移动，避免产生安全隐患或引起管道损坏。
2.安装附件供水设备一般需要安装各种附件，例如流量计、压力表、排气阀等等。
这些附件可以协助监测和控制供水系统的运行状态，确保其正常运行。
3.连接电源如果设备需要接通电源，需要按照设备的电气连接图进行电气连接，确保电力线路符合安全标准，并且保证接地线的正确布置。
管道连接1.测量管道长度在管道连接前，需要先测量好管道的长度和直径，以便确定管道的大小和型号，并计算管道的流量、压降和泄漏等参数。
2.切断管子根据测量结果和管子的长度要求，通过切割器或锯子将管子裁剪成所需的尺寸，并且切口要切平、切缘要光滑、没有划痕，以免影响管子的连接和使用寿命。
3.连接配件在连接管道时，需要用到各种配件，如弯头、三通、法兰、螺纹接头等。
这些配件要选择质量好、尺寸合适、密度一致的产品，以保证管道连接牢固、不漏水。
4.测试管道在管道连接完成后，需要进行压力试验，以检验管道的耐压能力和密封性。
通常的压力试验是将管道装满水，然后升压到一定的压力，保持一定时间，观察是否有渗漏和压力下降的现象。
无塔供水设备安装施工方案
一、项目背景随着城市化进程的加快，高层建筑越来越多，传统的供水方式已无法满足高层建筑用水的需求。
为解决这一问题，我公司特推出无塔供水设备。
本方案旨在指导无塔供水设备的安装施工，确保设备安装质量，满足用户需求。
二、施工准备1. 施工材料：无塔供水设备、水泵、管道、阀门、法兰、电缆、接线端子、压力表、补气阀、密封垫、胶带等。
2. 施工工具：扳手、螺丝刀、水平尺、卷尺、切割机、焊机、绝缘胶带等。
3. 施工人员：具备相关资质的施工人员。
三、施工步骤1. 施工场地准备（1）选择通风良好、灰尘少、不潮湿的场地，环境湿度为-10-40℃。
（2）室外应设防雨、防雷等设施。
（3）设备四周应留出70cm空间，人孔处应保留1.5m空间，四周地面设排水沟。
2. 地基处理（1）选定场地后，处理地基，用砼浇注或用砖石砌筑罐体支承座。
（2）待基座完全固化后，吊装罐体并放稳。
3. 设备安装（1）将水泵、管道、阀门、法兰等部件按照安装示意图进行连接。
（2）安装水泵，确保电机注满清水，连接水泵电缆。
（3）安装出水蝶阀、止回阀、排污阀及压力表，做好密封工作。
（4）连接水泵出水口与止回阀，根据实际情况添加弯头。
（5）安装补气阀，确保罐内气体充足。
4. 接线（1）将信号线按颜色对接，另一端进入自动控制器与接线端子对接。
（2）接电源线，一般电源线直接接入空气开关，水泵线三项分开分别从电动机综合保护器洞中单根穿入，接着交流接触器。
5. 调整（1）根据用户使用情况，调整压力表低压（启动）、高压（停止）指针。
（2）检查各部件安装是否有误，确保设备正常运行。
6. 试运行（1）关闭供水阀，检查各密封阀情况，不允许有泄漏现象。
（2）开车后，注意机泵转向，当压力表指针到上限时，机泵自动停止。
（3）打开供水阀，设备投入正常运行。
四、施工注意事项1. 施工过程中，确保安全，严格遵守操作规程。
2. 安装过程中，注意各部件连接牢固，确保设备运行稳定。
3. 定期检查设备，发现异常情况及时处理。
变频无塔供水设备安装顺序
刨制的整块铁板来代替铁片。并重新检査安装情
况。为了检查安装的精度。在几个相反位置上用塞 尺。测量两联轴器平面的间隙。联轴器平面一周上
最大和最小间隙差数不得超过 0.3 毫米。两端中心
线上下或左右的差数不得超过 0.1 毫米。华都变频 无塔供水设备经精心加工装配,振动小,故建议一
变频无塔供水设备安装顺序
dqtrc
1、变频无塔供水设备整套水泵运到现场。附
带底座者已装好电动机。找平底座吋可不必卸下水
泵和电机。 2、Leabharlann 底座放在地基上。在地脚螺钉附近垫楔
形垫铁。将底座垫高约 2040 毫米。准备找平后填
充水螺浆之用。3、用水平仪检査底座的水平度。 找平后扳紧地脚螺母用水泥浆填充底座。 4、经 3-4
天水泥干固后。再检査一下水平度。5、将底座的
支持平面、水泵脚、电机脚的平面上的污物洗清 除;,。并把水泵和电机放到底座上。6、调整泵轴
水平。找平后适当上紧螺母。以防走动。待调节完
毕后再安装电机。在不合水平处垫以铁板,泵和联 轴器之间留有一定间隙。7、把平尺放在联轴器上。
检査水泵轴心线与电机轴心线是否重合。若不重
般不采用安装隔振器,书中所注隔振器为推荐规格,
一般情况下推荐采用联接板与基础直接联接方式。
家用无塔供水器的安装 附图
家用无塔供水器的安装附图家用无塔供水器的安装：安装要求：安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
安装时管路重量不允许加在泵上，以免使泵变形，影响正常运行。
拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
在泵的进、出口管路上安装调节阀，在泵的出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用，排出管路如装逆止阀应装在闸阀的外面。
安装说明：1、运输安装轻拿轻放，以免损坏机器。
2、洛阳东龙机械建议：安装位置尽量避免选择在户外雨淋得得地方，如厨房。
卫生间、楼房间或地下室等，不可安装在二楼及二楼以上。
3、根据家用无塔供水设备的工作原理，请购买扬程40米以上的水泵取水。
4、管道连接及电源线，水泵接线详见安装示意图。
5、所有功能件及管道接口需缠足生料带，确保不漏气漏水。
6、请不要随意调节控制开关的高压螺栓，因其出厂时已经采用电脑将启动压力设定为0.1mpa，停机压力设定为0.22mpa，一般家庭3层以下楼房无须增调压力。
7、进气口严禁堵塞。
8、储水器安装位置与井口的距离最好大于5米，不要挨着井口为好。
9、安装工作结束后，接通电源，水泵开始启动，压力表指针上扬，停机后，可以通过压力表检测出水管道是否渗漏。
家用无塔供水器安装注意事项：1、供水器为安全电压控制，电源接220v，不得擅自拆装电控部分。
2、不得擅自在箱体上打孔，焊接或其他形式安装物品。
家用小型无塔供水器设备是根据客户的实际情况，通过检测实际工作压力与设定压力比较，当市政管网叠压高于设定压力时，机组处于停机状态，自来水可通过市政管线直接对用户供水，当管网供水压力低于设定压力时，家用无塔供水器设备自动进入叠压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定，彻底解决二次供水中水箱水质被二次污染的问题。
