万用表使用说明书
指针式MF47型万用表使用说明书
5
以上量限的
百分数计算
直流
电阻
R×1,R×10, R×100,R×1K,
R×10K
R×1中心刻度为16.5Ω
2.5
以标度尺弧长的百分数计算
10
以指示值的
百分数计算
音频
电平
-10d B~+22 d B
(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.
(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).
2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.
3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.
测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.
当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.
4,音频电平测量
在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示
音频电平与功率电压的关系式是:
3,直流电阻测量
装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.
准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.
量限
数字万用表说明书
-1-尊敬的顾客感谢您使用本公司生产的产品。
在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。
试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-1-◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
-2-使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
万用表使用说明书
万用表使用说明书万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和V A，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
万用表使用说明书
万用表使用说明书万用表使用说明书篇一：数字万用表的使用方法数字万用表的使用与操作摘要：数字万用表是一种多用途的电子测量仪器，在电子线路等实际操作中有着重要的用途。
它不仅可以测量电阻还可以测量电流、电压、电容、二极管、三极管等电子元件和电路。
本文亲自按照步骤动手操作实践并拍下照片与之一一对应，并且，把大家容易出错或不懂得地方尽量详细的解释了。
相信大家看了这篇文章后能很好的使用万用表。
关键词：数字万用表；测量；电子元件；1 引言数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。
我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。
本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。
2 元件测量2.1 电阻的测量（1）测量步骤首先红表笔插入VΩ孔黑表笔插入COM孔量程旋钮打到“Ω”量程档适当位置分别用红黑表笔接到电阻两端金属部分读出显示屏上显示的数据（2）注意量程的选择和转换。
量程选小了显示屏上会显示“1.” 此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0” 的数，此时应换用较之小的量程。
如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。
要提醒的是在“200”档时单位是“?”，在“2k~200k” 图1 测电阻档时单位是“k?”，在“2M~2000M”档时单“M”。
如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。
万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。

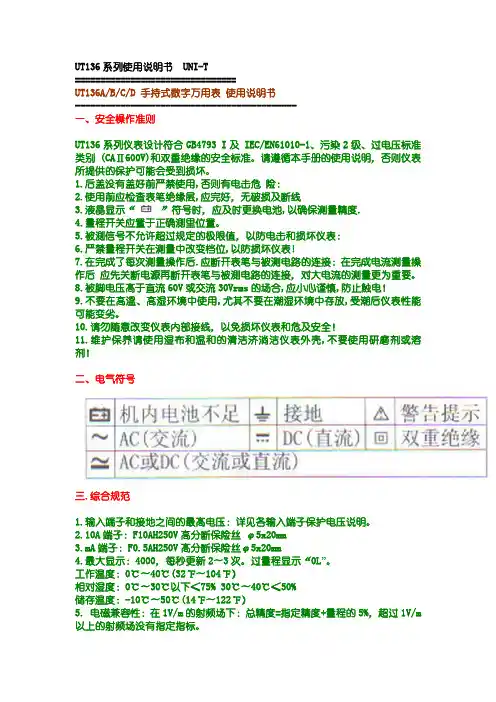

UT136ABCD 手持式数字万用表 使用说明书
UT136系列使用说明书 UNI-T================================UT136A/B/C/D 手持式数字万用表使用说明书--------------------------------------------一、安全橾作准则UT136系列仪表设计符合GB4793 I及 IEC/EN61010-1、污染2级、过电压标准类别 (CAⅡ600V)和双重绝缘的安全标准。
请遵循本手册的使用说明，否则仪表所提供的保护可能会受到损坏。
1.后盖没有盖好前严禁使用,否则有电击危险：2.使用前应检査表笔绝缘层,应完好，无破损及断线3.液晶显示“”符号时，应及时更换电池,以确保测量精度.4.量程开关应置于正确測里位置。
5.被測信号不允许超过规定的极限值，以防电击和损坏仪表：6.严禁量程开关在测量中改变档位,以防损坏仪表!7.在完成了每次测量操作后.应断开表笔与被测电路的连接：在完成电流测量操作后应先关断电源再断开表笔与被測电路的连接，对大电流的测量更为重要。
8.被脚电压髙于直流60V或交流30Vrms的场合,应小心谨慎,防止触电！9.不要在高溫、高湿环境中使用,尤其不要在潮湿环境中存放,受潮后仪表性能可能变劣。
10.请勿随意改变仪表内部接线，以免损坏仪表和危及安全！11.维护保养请使用湿布和温和的清洁济淌洁仪表外壳,不要使用研磨剂或溶剂！二、电气符号三.综合规范1.输入端子和接地之间的最髙电压：详见各输入端子保护电压说明。
2.10A端子：F10AH250V高分断保险丝φ5x20mm3.mA端子：F0.5AH250V髙分断保险丝φ5x20mm4.最大显示：4000，每秒更新2〜3次。
过量程显示“0L”。
工作温度：0℃〜40℃(32℉〜104℉）相对湿度：0℃〜30℃以下≤75% 30℃〜40℃≤50%储存温度：-10℃〜50℃(14℉〜122℉）5. 电磁兼容性：在1V/m的射频场下：总精度=指定精度+量程的5%，超过1V/m 以上的射频场没有指定指标。
数字万用表设备机操作说明书
在比較困難或危險的量測環境時¸設定到HOLD模式¸眼睛可以只注意測試探針¸等到方便安全時¸再讀顯示器的標示。按[HOLD]鈕¸最後讀值的會被保留在顯示器上。再按一次[HOLD]鈕即可解除
HOLD的功能。
三、注意事項：
1.電源電壓110V/220V均可使用，切勿插錯電源以免燒壞儀器；
1).選擇量測功能
2).按[▲]或[▼]到所需的檔位(假如沒有特定的的輸入值¸建議從最高檔開始)按[AUTO/MAN]鈕選擇手動或自動調整檔位。
3).將測試導線連接到儀器V輸入端和COM輸入端。
4).將測試導線連接到量測點並讀其顯示值。
注意:在量測到1000V的最高電壓後¸測試100μV時可能會發生錯誤。故需先等一分鐘以後再進行低電壓測試。
7.AC+DC量測：
這個功能只使用在電壓或電流量測時。按[AC+DC]鈕¸主顯示器標示出輸入訊號的有校值包括直流成份和交流成份。在這個模式數位電表的讀值率可能會較一般狀況還慢。按其它功能鍵(如Voltage ac or dc, current ac or dc, R,C, Continuity Beeper, Diode Test)即可解除AC+DC的功能。
8.MAX/MIN量測：
在MAX/MIN模式¸數位電表會保留最小和最大讀值。按[MAX/MIN]鈕設定到MAX模式¸會顯示出連續輸入的最大值。按[MAX/MIN]鈕設定到MIN模式¸會顯示出連續輸入的最小值。在MIN模式時¸再按[MAX/MIN]鈕即可解除MAX/MIN的功能。
9.REL量測：
按下[REL]鈕時¸可儲存目前的讀值並顯示接下來量測值與儲存值相差的值。在MAX/MIN模式¸按[REL]鈕設定到REL模式。最大和最小值會成為基準值。
万用表使用说明书
四、使用方法：(1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池。
如果显示器没有显示""，则按以下步骤操作。
(2)测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
(3)测试之前。
功能开关应置于你所需要的量程。
4-1 直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。
两个连接图如下注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.4-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2. 4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。
2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.4-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔,当测量最大值为20A的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~ 量程,并将测试表笔串联接入到待测电路中.连接图示注意:1.参看直流电流DCA测量注意1、2、3.4-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。
宇优万用表使用说明书
宇优万用表使用说明书摘要：一、引言二、宇优万用表的功能与特点三、宇优万用表的使用方法1.测量电压2.测量电流3.测量电阻4.测量电容5.测量二极管四、宇优万用表的注意事项五、宇优万用表的维护与保养六、结语正文：【引言】宇优万用表是一种多功能的电子测量仪器，广泛应用于家电维修、电子制作等领域。
本文将详细介绍宇优万用表的功能、使用方法及注意事项等内容，帮助用户更好地了解和掌握这款仪器的使用方法。
【宇优万用表的功能与特点】宇优万用表具有测量电压、电流、电阻、电容和二极管等多种功能，适用于各种电子测量场景。
其特点包括：高精度、高稳定性、易操作、防护等级高、电池寿命长等。
【宇优万用表的使用方法】1.测量电压：将万用表档位调至电压档，并将表笔连接到待测电压的两端，读取显示屏上的数值。
2.测量电流：将万用表档位调至电流档，并根据电流大小选择合适的量程。
将表笔连接到待测电流的两端，读取显示屏上的数值。
3.测量电阻：将万用表档位调至电阻档，并将表笔连接到待测电阻的两端，读取显示屏上的数值。
注意，测量电阻时，电路应断电。
4.测量电容：将万用表档位调至电容档，并将表笔连接到待测电容的两端，读取显示屏上的数值。
5.测量二极管：将万用表档位调至二极管档，并将表笔连接到待测二极管的两端，读取显示屏上的数值。
【宇优万用表的注意事项】1.使用时，确保万用表处于关闭状态，并避免在高温、潮湿的环境中使用。
2.测量电压、电流时，注意选择合适的量程，以免损坏万用表。
3.测量电阻时，确保电路已断电，并注意不要触碰到电路中的带电部分。
4.测量电容、二极管时，按照说明书操作，避免误操作。
【宇优万用表的维护与保养】1.使用完毕后，将万用表放在干燥、通风的地方，避免阳光直射。
2.定期检查万用表的电池电量，并及时更换。
3.若长时间不使用，应将电池取出，以防电池漏液损坏万用表。
【结语】综上所述，宇优万用表具有丰富的功能和优越的性能，用户只要掌握正确的使用方法，就能充分发挥其作用。
万用表使用说明书
万用表FLUKE17B使用说明书
一接线端子说明
二测交流电压和直流电压说明
1、表笔接法
将黑表笔插入COM端，将红表笔插入V/Ω端
2、测电压档位选择
A、测交流电压，如图
B、测直流电压，如图
C、直流毫伏mv，如图
三、测交流电流和直流电流说明
1、表笔接法
将黑表笔插入COM端，将红表笔插入A端或者MA,uA端，具体根据被测电流大小判断。
2、测电流档位选择，如图
拨到相应档位后，按黄色按钮，切换直流和交流。
四、测电阻
1、表笔接法
将黑表笔插入COM端，将红表笔插入V/Ω端
2、测电阻档位选择，如图
拨到电阻段位，按黄色功能选择键，进行测二极管和测电阻之间切换。
DT9205数字万用表使用说明书
数字万用表(DT9205)使用说明书数字万用表(DT9205)使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。
相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。
)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压量程 分辨率 准确度200mV(毫伏) 100μV(微伏) ±(0.5%+2)2V(伏) 1mV(毫伏) 20V 10mV 200V 100mV 1000V1V±(0.8%+2)单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV 的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻。
最全的万用表使用手册
最全的万用表使用手册最全的万用表使用方法一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。
在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。
不是绝对的，可根据情况选用指针表和数字表。
二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。
万用表使用说明书
数字万用表使用说明书特点：该机型是一款我公司新开发的新颖的手持式LCD显示的3 1/2位手动量程数字多用表。
其显示数字高15mm，使用户能轻松读数。
可用来测量交流和直流电压、直流电流、电阻、晶体管hFE、温度、二极管及通断测试，并具有数据保持及背光照明功能。
由一只9V电池供电，整机功耗较小。
该仪表结构精巧、配有安全护套，操作容易、携带方便，是电气测量的理想工具。
安全信息：1.安全标准: 该仪表通过国际电工委员会颁布的IEC-1010 绝缘、环境污染度2度、过压类别Ⅱ类安全标准.2.遵循安全说明书对本万用表进行规范操作将保证使用者的安全.3.安全标记:重要的安全信息,请查阅使用说明.可能存在危险电压.双绝缘 (双重保护)面板介绍:1) LCD显示 2) 数据保持开关3) 背光开关 4) 功能/量程开关5）T+VΩmA插孔、10A插孔、T-COM插孔安全使用注意事项：1.在使用仪表前请仔细阅读使用说明书。
2.检查仪表壳体，应无破裂损坏现象；表笔绝缘应完好无损，无断线脱头和铜线裸露现象。
3.按测量需要，应将量程功能开关置于正确位置。
4.测量时表笔接入被测电路应先接黑表笔，表笔与被测电路分离时应先断开红表笔。
5.当改变量程或功能时任何一根表笔均要与被测电路断开。
6.为避免损坏仪表，不要输入超过各量程档所规定的最大值。
7.当使用仪表进行测量时，绝对不要打开后盖，以免有触电的危险。
8.在测量高于60V直流和30V交流以上电压时，应谨慎小心避免触电。
9.在更换电池前，应使表笔脱离被测电路。
10.不要改变仪表内部电路，以免损坏仪表危及安全。
11.应避免在直射阳光，高温高湿，易燃易爆以及蒸汽和粉尘大的环境中使用和存放。
一般特性：输入端和地面之间的最大电压为600伏最大显示：“1999”即3 1/2位测量原理：双积分式A/D转换采样速率：每秒2～3次极性显示：负极性输入显示“-”过量程显示：仅最高位显示“1”或“-1”低电池显示：显示符号“”数据保持：显示符号“DH”快速保险丝：F-200mA/250V (Ø5x20MM)安全标准：该仪表通过国际电工委员会颁布的IEC-1010双绝缘、环境污染度2度、过压类别Ⅱ类安全标准工作环境：温度0～40℃，相对湿度≤85%储存环境：温度-10～50℃，相对湿度≤85%电源：6F22 或 NEDA 1604型9V 叠层电池外形尺寸：143x75x32MM(包括保护套)重量：约 200克（包括电池）附件：使用说明书一份，测试表笔1付, 测温探头一只，9V电池一只（6F22 或 NEDA 1604型）、护套一个、彩盒一个。
万用表 说明书
6
UT201、202 使用说明书
意功能按键，如果该键有效，蜂鸣器会发“哔” 的一声，无效则不发声；自动关机前约 1 分钟蜂 鸣器会连续发出 5 声警示；关机前蜂鸣器会以 1 长声警示。 注意：在 2/20A 电流测量档，钳表已设定蜂鸣器 不会发声。
3.SELECT：为功能选择键，以触发方式工作， 用此键可作为Ω/ / ，℃/℉的切换。
4.自动关机 在测量过程中，功能按键和转盘开关在 15 分钟内 均无动作时，钳表会“自动关机”（休眠状态）， 以节约电能；要取消自动关机功能，只要按着 HOLD 键开机，则自动关机功能被取消。在自动 关机状态下，按动功能键（有效的按键操作，详 见 6.）或是转动转盘开关，钳表会“自动开机”（工 作状态）。 注意：⑴在温度测量档（UT202）自动关机后， 转换到交流电流档则不能唤醒，转换到其它档能 够唤醒；⑵在休眠状态下按 HOLD 键唤醒，自动 关机功能被取消。
2
UT201、202 使用说明书
断，并将所有电容器放电。测量完毕，要断开 表笔与被测电路的连接，并从钳表输入端拿掉 表笔以及关断钳表电源。 8.当液晶显示器显示“ ”标志时，应及时更换电 池，以确保测量精度。钳表长期不用时，应取 出电池。 9.请勿随意改变钳表内部接线，以免损坏仪表和危 及安全。 10.不要在高温、高湿、易燃、易爆和强电磁场环 境中存放、使用钳表。 11.维护保养请使用软布及中性清洁剂清洁仪表外 壳，切勿使用研磨剂及溶剂，以防外壳被腐蚀， 损坏仪表、危及安全。
9
UT201、202 使用说明书
3.电阻测量（Ω）（见图 5） 警告：在连接负载以前务必将电路电源切断
*设置转盘 *选择功能 电阻测量为最初设定值 *连接负载
VICTOR 7244 指针万用表使用说明书
VICTOR7244指针万用表使用说明书一.简介VICTOR7244指针万用表，是一台高精度指针万用表。
它外形采用了数字万用表结构，吸取了数字万用表的特点。
特别在安全性能上采取了多种措施，因此安全性能大大提高，它可以达到CATⅢ600V标准。
他有21个量程，能测量直流电压、直流电流、交流电压、电通断判别等功能。
1.警告安全须知为避免受到电击、人身伤害或损坏仪表的可能性。
使用仪表以前请阅读“安全须知”和“警告”等相关信息。
2.安全须知EN61010标准，CATⅢ600V超电压标准，请遵循本手册的说明使用本仪表，否则仪表所提供的保护可能会受到损坏。
注意：警告、安全说明。
在使用本仪表时必须详细阅读说明书。
存在电击危险、警告使用者必须注意正确使用，防止电击构成危险二.安全准则○使用前先检查仪表的外壳，如果断裂或缺少塑胶件，仪表就不能正常工作，请勿在使用本仪表。
○检查表笔的绝缘是否损坏或有暴露的金属导线，检查表笔是否导通，如果表笔已损坏，请更换在使用仪表○检测仪表是否工作正常，先通过测量已知电压的方式确认仪表工作正常，如果仪表工作不正常，切勿使用，应把仪表送专业维修人员进行维修。
○切勿在输入端，施加超过仪表上所标示的额定电压。
○当仪表在60V直流直压或30V交流有效值电压下工作时，应小心操作，此时会有电击的危险存在。
○测量时必须使用正确的输入端及两成档位。
○不要测量高于允许输入值的电压或电流。
在不能确定测量值范围时，须将功能量程开关置于最大量程位置。
进行在线电阻或电路通断测量之前，必须先将被测电路中所有电源切断，并将所有电容放电。
○使用表笔时，请使用软布及中性清洁剂情节仪表外壳，切勿使用研磨剂及溶剂，以防外壳被腐蚀，损坏仪表危及安全三．电气符号说明：警告接地存在电击危险~AC(交流)DC（直流）二极管保险丝电池欧洲共同体标准四．仪表外表结构（见下图）1、保护壳2、外壳3、指针4、机械调零器5、功能按钮6、输入插孔7、电阻调零器8、功能面板五．刻度盘（见下图）1．电阻刻度线2.镜槽 3.交直流刻度线4.交流电压刻度线电池电阻刻度线5.分贝刻度线6.二极管正向电流和正向电流刻度线六．测量操作说明警告输入端可能有危险电压，在测量前操作者必须仔细阅读说明书。
加强版万用表使用说明书
万用电表Ⅰ、概述：万用电表是在原万用电表表基础上研制的多功能、多用途、多重保护的系列产品。
针对各类用户的特点，对功能进行了优化组合，方便了用户使用，提高了性价比。
从事电脑、电器设备，家用电器、电子电工的工厂、学校的科研、生产、维护和维修人员都可以在MF47系列中选择到合适的产品。
功能的详细介绍参见本说明书的功能列表。
感谢您使用本公司的产品、敬请提供宝贵意见！Ⅱ、技术规范(其中某些量限和功能仅限于特定产品)表一量限范围灵敏度及电压降精度误差表示方法直流电流 DCA 0-0.05mA-0.5mA-5mA-50mA-500mA0.25V或0.5V2.5以量限的百分数计算10A5直流电压 DCV 0-0.25v-0.5v-1v-2.5v-10v-50v-250v20k具体参见表盘右下角2.5250v-500v-1000v9kΩ5 2500v交流电压ACV 0-10v-50v-25 0v-500v-1000 v-2500v直流电阻R³1／R³10／R³100／R³1K／R³10K／R³100K／R³1M中心值16.55弧长的百分数计算温度测量℃－10℃－150℃ 5弧长的百分数计算电容测量C﹙μf)C³0.01 .C³0.1 .C³1 C³10 C³100. C³1K .C³10K 通电检测R³3﹙参考值﹚低于10Ω时蜂鸣器响L1检测﹙mA﹚100mA-10mA-1mA-100μALV检测(V) R³1-R³1K 0-1.5V R³10K-R³1M 0-10.5V晶体管直流放大倍数hFER³10hFE 0-100红外线遥控检测垂直角度±15º距离1-30cm 红的发光管只是﹙点亮﹚电池电力检测BATT 1.2V,1.5V,2V,3V 3.6V,9V RL=7.5-8Ω 9V RL=190Ω音频电平dB-10dB-=22dB 0dB=IMw/600Ω电感L 20-1000H 10ACV/50Hz标准电阻箱Ω 0.025-22.5M ±1.5％ 0.05-22.5M测电笔红色发光管指示﹙点亮、220V交流检测﹚外形尺寸:166³113³49mm 重量：≤0.6kg ﹙不包括电池﹚该表要求在环境温度从0-40℃，相对湿度20％-80％的情况下使用，各项技术性能指标符合GB/T7676-1998国家标准的有关款规定。
指针式万用表使用说明书
使用说明指针式万用表目录1.安全警告2.特点3.规格4.各部件名称5.测试准备工作6.测试方法6-1DC电压测试6-2AC电压测试6-3低频输出(dB)测试6-4AC输出电压测试（使用输出端口）6-5DC电流测试6-615A AC电流测试6-7电阻测试6-8端口间电流LI,端口间电压LV的测试6-9晶体管hFE的测试7.保险丝与电池的更换8.其他(4)请将测试线的插头全车插入端口。
(5)各量程上，请勿施加超过该量程的最大刻度值的电量。
(6)测试物连接测试线的状态下，请勿更换量程。
(7)测试仪的端口和接地间请勿施加超过AC/DC1000V的电压。
(8)请勿在易燃场所测试（特别是电流测试）。
若产生火花容易导致爆炸。
(9)使用中，测试仪本体和测试线若发现龟裂或金属部分暴露，请停止使用。
(10)更换电池，保险丝而打开后盖时，请先将测试线取下，量程开关设置为OFF。
(11)使用后请将量程开关设置为OFF。
(12)除了更换电池，保险丝之外请勿打开后盖。
(13)请使用指定保险丝。
(14)请勿测试250V以上工业用电力线。
(15)请勿长期放置于高温多湿，结露的场所和直射阳光下。
(16)请勿在超过50°温度的场所放置。
(17)测试仪和测试线潮湿时请勿测试。
(18)搬运时若可能有强震时请将量程设置为DC250mA。
请尽量避免施加过多的震动。
(19)长期不使用时，请取出电池保存。
(20)测试仪清洁时请勿使用研磨剂和溶剂，请使用中性洗剂或水擦拭。
1.安全警告l 按国际安全规格IEC414标准进行设计和试验。
l 为了避免触电等事故，正确使用仪器，使用前请阅读本说明书。
l 本说明书使用危险和注意标志来表示使用中必须注意的事项，请仔细阅读。
危险是指避免引起触电等事故的注意事项，注意是指避免损坏仪器的注意事项。
l 为确保安全请遵守以下注意事项。
(1)测试前请确认选择了适当的测试量程。
特别是使用电流量程和电阻量程时请注意不要测试电压。
9208万用表说明
3 1/2 位数字万用表(DT9205)使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。
相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。
)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表使用说明书
欧姆档
三极管放大倍数档
交流电流档
直流电流档
温度测试档
电容测试档
二极管档
：：代表直流电压档，
：代表交流电压档，
：代表直流电流档，
将万用表旋钮旋到二极管档，将红、黑表笔轻触导体两端，即可测试导体是否导通；当万用表显示数值为0，并发出警报声，则表示导体是导通的，当万用表显示数值较大或直接显示1，同时无报警声，则表示导体未导通。
发光二极管测试方法，使红表笔接触发光二极管正极（引脚较长的引脚），黑表笔接触负极（较短的引脚），此时万用表显示数值（或发光），调反表笔，万用表显示数值为1，则表示发光二极管是好的，反之则为坏的。
二极管及三极管测试如上，正接则显示一定数值，反接则显示数值为1，称为半导体的正向导通特性。
欧姆档作业示意图：
将万用表旋钮旋到欧姆档在进行电压、电阻、电容
相应量程即可测试。
若数值二极管等器件（电流除外）
显示1，则应向右调大量程。
孙女测试时，红表笔应插在第
4孔内。
将万用表旋钮旋到直流电压档，根据待测电压选择适当量程（比待测电压略大一些的
量程即可，例待测电压12V，选择20V量程即可）；若不能确认待测电压数值时，应先
将档位打到最大量程进行测试，然后再根据测试数据调低量程，避免因量程太小损坏
万用表。
测试时红表笔接电源正极，黑表笔接电源负极。
若显示数值为负，则表示红黑表笔接反，调反过来即可。
若显示数值为1，则表示待测电压超出所选量程，应加大量程。
直流电流测试作业示意图：
将万用表旋钮旋到直流电流档，并选择适当的量程，同时调整好红表笔的插孔位置，若待测电流小于200mA，则将红表笔插入第二插孔（见图2）；若待测电流大于200mA，则将红表笔插入第一插孔（见图3）；松开电源线正极，将其绑定在黑表笔上，再将红表笔固定在电源正极上，即完成电流表连接，准备测试。
