桥架支吊架安装实用标准图
桥架的选用及支吊架制作安装

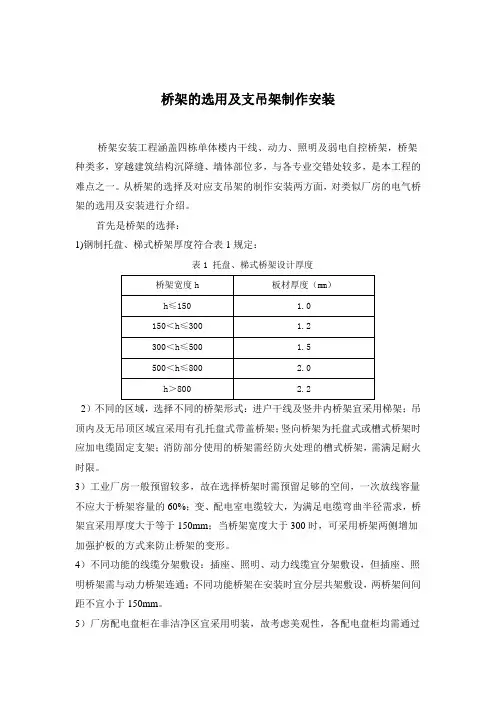

桥架的选用及支吊架制作安装桥架安装工程涵盖四栋单体楼内干线、动力、照明及弱电自控桥架，桥架种类多，穿越建筑结构沉降缝、墙体部位多，与各专业交错处较多，是本工程的难点之一。
从桥架的选择及对应支吊架的制作安装两方面，对类似厂房的电气桥架的选用及安装进行介绍。
首先是桥架的选择：1)钢制托盘、梯式桥架厚度符合表1规定：表1 托盘、梯式桥架设计厚度2）不同的区域，选择不同的桥架形式：进户干线及竖井内桥架宜采用梯架；吊顶内及无吊顶区域宜采用有孔托盘式带盖桥架；竖向桥架为托盘式或槽式桥架时应加电缆固定支架；消防部分使用的桥架需经防火处理的槽式桥架，需满足耐火时限。
3）工业厂房一般预留较多，故在选择桥架时需预留足够的空间，一次放线容量不应大于桥架容量的60%；变、配电室电缆较大，为满足电缆弯曲半径需求，桥架宜采用厚度大于等于150mm；当桥架宽度大于300时，可采用桥架两侧增加加强护板的方式来防止桥架的变形。
4）不同功能的线缆分架敷设：插座、照明、动力线缆宜分架敷设，但插座、照明桥架需与动力桥架连通；不同功能桥架在安装时宜分层共架敷设，两桥架间间距不宜小于150mm。
5）厂房配电盘柜在非洁净区宜采用明装，故考虑美观性，各配电盘柜均需通过桥架接通，明漏部分需加盖桥架盖板。
6）桥架穿越楼板、彩板、壁板处均需加装套管，采用防火泥、发泡剂、堵板等进行密封处理。
其次是桥架支吊架的制作及安装：1)根据桥架安装的位置及桥架的规格，支吊架宜采用固定支架、托架、通丝吊架相结合的方式；见表2，及图1~7。
表2：桥架支、吊架安装方式及材料选用表桥架宽度d100mm≦d≦300mm 300mm<d≦600mm d＞600mm桥架安装位置位于综合管线最上层，梁下敷设位于综合管线下层，沿走廊墙面敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下水平敷设位于竖井，垂直敷设支、吊架安装形式角钢门型支架（图1），通丝吊架（图2）斜角型角钢托架（图3）或L型槽钢托架（图5），通丝吊架（图2）槽钢门型支架（图4），槽钢L型支架（图5），通丝吊架（图2）角钢门型支架（图1），通丝吊架（图2）槽钢门型支架（图4），通丝吊架（图2）槽钢门型支架（图4）或I型托架（图6）槽钢支架（图7）支、吊架安装形式角钢支架每6~8米一付，依梁安装；通角钢托架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安装槽钢支架每2米一付，沿梁、柱敷设沿墙垂直安装，每2米一付丝吊架2米每付，沿顶安装装装装型钢型号∠40*4∠40*4或[50*37*4.5∠40*4或[50*37*4.5∠50*5或[50*37*4.5[63*40*4.8[63*40*4.8或[100*48*5.3[63*40*4.8或[100*48*5.3吊架形式吊杆8# 8# 8# 10# 10#/ / 横担∠40*4 ∠40*4 ∠40*4 ∠50*5 ∠50*52) 支架制作：依据支、吊架的选材要求进行支架下料，长度合适；横担宽度L 为：桥架宽度d≦300mm，L=d+100mm;桥架宽度d≥400mm,L=d+150mm，切口处无卷边、毛刺；焊接牢固，无扭曲变形，焊缝饱满，不得出现裂缝、咬口、气孔、凹陷等现象。
桥架支吊架安装标准图-桥架支吊架图集
桥架支吊架制作安装图例（2008）安装分公司深圳经理部编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）楼 板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）Φ10×40mm顶爆螺丝Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝楼 板Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视）楼 板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧视）Φ12×50mm顶爆螺丝Φ12通丝螺杆L50×5角钢楼 板桥 架500×100～600×150500×100～600×150桥架水平支架制作图Φ8×30mm六角螺丝楼 板Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正视）楼 板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧视）Φ12×70mm膨胀螺拴6.3#槽钢6.3#槽钢楼 板桥 架800×150～1000×150150×150×8mm钢板Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）楼 板桥 架Φ12×70mm膨胀螺拴150×150×8mm钢板6.3#槽钢6.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(侧视）墙 体50×50～200×100桥架垂直安装支架制作图（俯视）Φ8×50mm膨胀螺丝L30×3角钢L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视）墙 体300×100～400×150桥架垂直安装支架制作图（俯视）Φ10×65mm膨胀螺丝L40×4角钢L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视）墙 体500×150～600×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L50×5角钢L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视）墙 体800×150～1000×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L60×6角钢L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视）Φ10×40mm～Φ12×50mm顶爆螺丝Φ10～Φ12通丝螺杆L30×3～L40×4角钢楼 板桥 架200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图Φ8×25mm六角螺丝桥 架200×100～300×150楼 板Φ10×65mm～Φ12×70膨胀螺丝桥 架L30×3～L40×4角钢桥 架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正视图楼 板桥 架Φ8×25mm六角螺丝桥 架双层桥架（宽度相加小于600mm）水平固定支架制作侧视图Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢L30×3～L40×4角钢楼 板Φ12×70膨胀螺丝桥 架L50×5角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架图楼 板Φ12×70膨胀螺丝桥 架L60×6角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图。
桥架支吊架安装标准图-桥架支吊架图集
桥架支吊架制作安装图例（2008）安装分公司深圳经理部编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）楼 板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）Φ10×40mm顶爆螺丝Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝楼 板Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视）楼 板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧视）Φ12×50mm顶爆螺丝Φ12通丝螺杆L50×5角钢楼 板桥 架500×100～600×150500×100～600×150桥架水平支架制作图Φ8×30mm六角螺丝楼 板Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正视）楼 板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧视）Φ12×70mm膨胀螺拴6.3#槽钢6.3#槽钢楼 板桥 架800×150～1000×150150×150×8mm钢板Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）楼 板桥 架Φ12×70mm膨胀螺拴150×150×8mm钢板6.3#槽钢6.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(侧视）墙 体50×50～200×100桥架垂直安装支架制作图（俯视）Φ8×50mm膨胀螺丝L30×3角钢L30×3角钢Φ8×25mm六角螺丝桥 架墙体Φ8×50mm膨胀螺丝L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视）墙 体300×100～400×150桥架垂直安装支架制作图（俯视）Φ10×65mm膨胀螺丝L40×4角钢L40×4角钢Φ8×30mm六角螺丝桥 架墙体Φ10×65mm膨胀螺丝L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视）墙 体500×150～600×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L50×5角钢L50×5角钢Φ10×30mm六角螺丝桥 架墙体Φ12×70mm膨胀螺丝L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视）墙 体800×150～1000×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L60×6角钢L60×6角钢Φ10×30mm六角螺丝桥 架墙体Φ12×70mm膨胀螺丝L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视）Φ10×40mm～Φ12×50mm顶爆螺丝Φ10～Φ12通丝螺杆L30×3～L40×4角钢楼 板桥 架200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图Φ8×25mm六角螺丝桥 架200×100～300×150楼 板Φ10×65mm～Φ12×70膨胀螺丝桥 架L30×3～L40×4角钢桥 架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正视图楼 板桥 架Φ8×25mm六角螺丝桥 架双层桥架（宽度相加小于600mm）水平固定支架制作侧视图Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢L30×3～L40×4角钢楼 板Φ12×70膨胀螺丝桥 架L50×5角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架图楼 板Φ12×70膨胀螺丝桥 架L60×6角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图。
桥架支吊架安装标准图-桥架支吊架图集
桥架支吊架制作安装图例
欧阳学文
（）
安装分公司深圳经理部
编制说明
1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；
2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20
米或在转弯、转角处应设固定支架；
3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，
采用扳手与顶爆螺丝连接牢固；
之欧阳学文创作
4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡
铜接线端子连接，连接处应进行除漆处理；
之欧阳学文创作。
电缆桥架支架安装与图例
电缆桥架支架安装与图例电缆桥架系指电缆梯架、电缆托盘及金属线槽。
电缆桥架主要有钢制、铝合金制及玻璃钢制等。
钢制桥架表面处理分为喷漆、喷塑、电镀锌，热镀锌、粉沫静电喷涂等工艺。
电缆桥架的安装主要有沿顶板安装。
沿墙水平和垂直安装、沿竖井安装、沿地面安装。
沿电缆沟及管道支架安装等。
安装所用支（吊）架可选用成品或自制。
支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。
桥架安装应符合以下规定：1.直线段钢制电缆桥架长度超过 30m，铝合金或玻钢制桥架长度超过15m 时，设有伸缩节; 电缆桥架跨越建筑变形缝处设置补偿装置.2.电缆桥架应在下列地方设置吊架或支架：2.1桥架接头两端 0.5m 处；2.2 每间距 1.5～3m 处；2.3转弯处；2.4垂直桥架每隔 1.5 米处.3.吊架和支架安装保持垂直、整齐、牢固、无歪斜现象。
4.桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧。
5.缆桥架应敷设在易燃易爆气体管道和热力管道的下方。
6.金属桥架及其支架全长应不少于 2 处接地或接零。
7.金属桥架间连接片两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓，并且连接片两端跨接不小于 4mm2 的铜芯接地线。
8.桥架安装应符合下列要求：8.1桥架左右偏差不大于 50mm；8.2桥架水平度每米偏差不应大于 2mm；8.3桥架垂直度偏差不应大于 3mm建筑电气工程中的电缆桥架均为钢制产品，较少采用在工业工程中为了防腐蚀而使用的非金属桥架或铝合金桥架。
所以其接地或接零至为重要，目的是不了保证供电干线电路的使用安全，有的施工设计在桥架内底部，全线敷设一支铜或镀锌扁钢制成的保护地线（PE），且与桥架每段有数个电气连通点，则桥的接地或接零保护十分可靠，因而验收时可不做本条 2、3 款的检查9 电缆桥架敷设易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合表 12.2.1-2 的规定；电缆桥架型号表示方法桥架安装示意图电缆桥架托臂安装方法1、托臂在工字钢、角钢立柱上安装用 M10*50 螺栓连接固定。
桥架支吊架制作安装图
电缆桥架安装及支吊架制作图电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。
安装所用支（吊）架可选用成品或自制。
支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。
一．金属线槽布线1.金属线槽布线一适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。
2.同一回路的所有相线和中性线，要敷设在同一金属线槽内。
同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。
控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。
3.金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。
4.由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。
电线或电缆在引出部分不得有损伤。
5.线糟要平整、无扭曲或变形，内壁光滑无毛刺。
6.金属线槽应要接地或接零，但不应作为设备的接地导体来使用。
二、电缆桥架布线1.在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。
2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。
3.电缆桥架（托盘）水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。
4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。
垂直敷设时，其固定点间距不宜大于2m。
5.几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。
6.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。
7.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：1）1kV以下和lkV以上的电缆。
桥架支吊架安装实用标准图
桥架支吊架制作安装图例（2008）编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）楼 板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）Φ10×40mm顶爆螺丝Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝楼 板Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视）楼 板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧视）Φ12×50mm顶爆螺丝Φ12通丝螺杆L50×5角钢楼 板桥 架500×100～600×150500×100～600×150桥架水平支架制作图Φ8×30mm六角螺丝楼 板Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正视）楼 板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧视）Φ12×70mm膨胀螺拴6.3#槽钢6.3#槽钢楼 板桥 架800×150～1000×150150×150×8mm钢板Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）楼 板桥 架Φ12×70mm膨胀螺拴150×150×8mm钢板6.3#槽钢6.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(侧视）墙 体50×50～200×100桥架垂直安装支架制作图（俯视）Φ8×50mm膨胀螺丝L30×3角钢L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视）墙 体300×100～400×150桥架垂直安装支架制作图（俯视）Φ10×65mm膨胀螺丝L40×4角钢L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视）墙 体500×150～600×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L50×5角钢L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视）墙 体800×150～1000×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L60×6角钢L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视）Φ10×40mm～Φ12×50mm顶爆螺丝Φ10～Φ12通丝螺杆L30×3～L40×4角钢楼 板桥 架200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图Φ8×25mm六角螺丝桥 架200×100～300×150楼 板Φ10×65mm～Φ12×70膨胀螺丝桥 架L30×3～L40×4角钢桥 架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正视图楼 板桥 架Φ8×25mm六角螺丝桥 架双层桥架（宽度相加小于600mm）水平固定支架制作侧视图Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢L30×3～L40×4角钢楼 板Φ12×70膨胀螺丝桥 架L50×5角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架图楼 板Φ12×70膨胀螺丝桥 架L60×6角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图。
桥架支吊架安装标准图-桥架支吊架图集
桥架支吊架制作安装图例（2008）安装分公司经理部0 / 26编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；1 / 262 / 26Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）3 / 26楼 板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）4 / 265 / 26Φ10×40mm顶爆螺丝Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝楼 板Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视）6 / 26楼 板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧视）7 / 268 / 26Φ12×50mm顶爆螺丝Φ12通丝螺杆L50×5角钢楼 板桥 架500×100～600×150500×100～600×150桥架水平支架制作图Φ8×30mm六角螺丝楼 板Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正视）9 / 26楼 板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧视）10 / 2611 / 26Φ12×70mm膨胀螺拴6.3#槽钢6.3#槽钢楼 板桥 架800×150～1000×150150×150×8mm钢板Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）楼 板桥 架Φ12×70mm膨胀螺拴150×150×8mm钢板6.3#槽钢6.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(侧视）12 / 2613 / 26墙 体50×50～200×100桥架垂直安装支架制作图（俯视）Φ8×50mm膨胀螺丝L30×3角钢L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视）14 / 2615 / 26墙 体300×100～400×150桥架垂直安装支架制作图（俯视）Φ10×65mm膨胀螺丝L40×4角钢L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视）16 / 2617 / 26墙 体500×150～600×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L50×5角钢L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视）18 / 2619 / 26墙 体800×150～1000×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L60×6角钢L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视）20 / 2621 / 26 Φ10×40mm～Φ12×50mm顶爆螺丝Φ10～Φ12通丝螺杆L30×3～L40×4角钢楼 板桥 架200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图Φ8×25mm六角螺丝桥 架200×100～300×150楼 板Φ10×65mm～Φ12×70膨胀螺丝桥 架L30×3～L40×4角钢桥 架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正视图22 / 2623 / 26 楼 板桥 架Φ8×25mm六角螺丝桥 架双层桥架（宽度相加小于600mm）水平固定支架制作侧视图Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢L30×3～L40×4角钢楼 板Φ12×70膨胀螺丝桥 架L50×5角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架图24 / 26楼 板Φ12×70膨胀螺丝桥 架L60×6角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图25 / 26。
桥架支吊架安装标准图-桥架支吊架图集
桥架支吊架制作安装图例（2008）安装分公司XX经理部- - 优质资料编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；- - 优质资料- - 优质资料Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）- - 优质资料楼 板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）- - 优质资料- - 优质资料Φ10×40mm顶爆螺丝Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝楼 板Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视）- - 优质资料楼 板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧视）- - 优质资料- - 优质资料Φ12×50mm顶爆螺丝Φ12通丝螺杆L50×5角钢楼 板桥 架500×100～600×150500×100～600×150桥架水平支架制作图Φ8×30mm六角螺丝楼 板Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正视）- - 优质资料楼 板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧视）- - 优质资料- - 优质资料Φ12×70mm膨胀螺拴6.3#槽钢6.3#槽钢楼 板桥 架800×150～1000×150150×150×8mm钢板Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）楼 板桥 架Φ12×70mm膨胀螺拴150×150×8mm钢板6.3#槽钢6.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(侧视）- - 优质资料- - 优质资料墙 体50×50～200×100桥架垂直安装支架制作图（俯视）Φ8×50mm膨胀螺丝L30×3角钢L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视）- - 优质资料- - 优质资料墙 体300×100～400×150桥架垂直安装支架制作图（俯视）Φ10×65mm膨胀螺丝L40×4角钢L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视）- - 优质资料- - 优质资料墙 体500×150～600×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L50×5角钢L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视）- - 优质资料- - 优质资料墙 体800×150～1000×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L60×6角钢L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视）- - 优质资料- - 优质资料 Φ10×40mm～Φ12×50mm顶爆螺丝Φ10～Φ12通丝螺杆L30×3～L40×4角钢楼 板桥 架200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图Φ8×25mm六角螺丝桥 架200×100～300×150楼 板Φ10×65mm～Φ12×70膨胀螺丝桥 架L30×3～L40×4角钢桥 架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正视图- - 优质资料- - 优质资料 楼 板桥 架Φ8×25mm六角螺丝桥 架双层桥架（宽度相加小于600mm）水平固定支架制作侧视图Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢L30×3～L40×4角钢楼 板Φ12×70膨胀螺丝桥 架L50×5角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架图- - 优质资料楼 板Φ12×70膨胀螺丝桥 架L60×6角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图- - 优质资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥架支吊架制作安装图例
（2008）
编制说明
电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；
电缆桥架水平安装的支架间距为～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；
采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；
非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；
Φ8×30mm顶爆螺丝
Φ8通丝螺杆
L30×3角钢
楼 板
桥 架
50×50～200×50
Φ8×25mm六角螺丝
50×50～200×100桥架水平支架制作图
楼 板
Φ8×50mm膨胀螺丝
L30×3角钢
桥 架
Φ8×25mm六角螺丝
50×50～200×100桥架水平固定支架制作图(正视）
楼 板
L30×3角钢
Φ8×50mm膨胀螺丝
L30×3角钢
桥 架
Φ8×25mm六角螺丝
50×50～200×100桥架水平固定支架制作图(侧视）
Φ10×40mm顶爆螺丝
Φ10通丝螺杆
L40×4角钢
楼 板
桥 架
300×100～400×150
300×100～400×150桥架水平支架制作图
Φ8×25mm六角螺丝
楼 板
Φ10×65mm膨胀螺丝
L40×4角钢
桥 架
Φ8×25mm六角螺丝
300×100～400×150桥架水平固定支架制作图(正视）
楼 板
L40×4角钢
Φ10×65mm膨胀螺丝
L40×4角钢
桥 架
Φ8×25mm六角螺丝
300×100～400×150桥架水平固定支架制作图(侧视）
Φ12×50mm顶爆螺丝
Φ12通丝螺杆
L50×5角钢
楼 板
桥 架
500×100～600×150
500×100～600×150桥架水平支架制作图
Φ8×30mm六角螺丝
楼 板
Φ12×70mm膨胀螺丝
L50×5角钢
桥 架
Φ8×30mm六角螺丝
500×100～600×150桥架水平固定支架制作图(正视）
楼 板
L50×5角钢
Φ12×70mm膨胀螺丝
L50×5角钢
桥 架
Φ8×30mm六角螺丝
500×100～600×150桥架水平固定支架制作图(侧视）
Φ12×70mm膨胀螺拴6.3#槽钢
6.3#槽钢
楼 板
桥 架
800×150～1000×150
150×150×8mm钢板
Φ8×30mm六角螺丝
800×150～1000×150桥架水平支架制作图(正视）
楼 板
桥 架Φ12×70mm膨胀螺拴
150×150×8mm钢板
6.3#槽钢
6.3#槽钢
Φ8×30mm六角螺丝
800×150～1000×150桥架水平支架制作图(侧视）
墙 体
50×50～200×100桥架垂直安装支架制作图（俯视）
Φ8×50mm膨胀螺丝L30×3角钢
L30×3角钢
Φ8×25mm六角螺丝
50×50～200×100桥架垂直安装支架制作图（侧视）
墙 体
300×100～400×150桥架垂直安装支架制作图（俯视）
Φ10×65mm膨胀螺丝L40×4角钢
L40×4角钢
Φ8×30mm六角螺丝
300×100～400×150桥架垂直安装支架制作图（侧视）
墙 体
500×150～600×150桥架垂直安装支架制作图（俯视）
Φ12×70mm膨胀螺丝L50×5角钢
L50×5角钢
Φ10×30mm六角螺丝
500×150～600×150桥架垂直安装支架制作图（侧视）
墙 体
800×150～1000×150桥架垂直安装支架制作图（俯视）
Φ12×70mm膨胀螺丝L60×6角钢
L60×6角钢
Φ10×30mm六角螺丝
800×150～1000×150桥架垂直安装支架制作图（侧视）
Φ10×40mm～Φ12×50mm顶爆螺丝
Φ10～Φ12通丝螺杆
L30×3～L40×4角钢
楼 板
桥 架
200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图
Φ8×25mm六角螺丝
桥 架
200×100～300×150
楼 板
Φ10×65mm～Φ12×70膨胀螺丝
桥 架L30×3～L40×4角钢
桥 架
Φ8×25mm六角螺丝
双层桥架（宽度相加小于600mm）水平固定支架正视图
楼 板
桥 架
Φ8×25mm六角螺丝
桥 架
双层桥架（宽度相加小于600mm）水平固定支架制作侧视图
Φ10×65mm～Φ12×70膨胀螺丝
L30×3～L40×4角钢
L30×3～L40×4角钢
楼 板
Φ12×70膨胀螺丝
桥 架L50×5角钢
桥 架
Φ8×30mm六角螺丝
双层桥架（宽度相加700～1000mm）水平固定支架图
楼 板
Φ12×70膨胀螺丝
桥 架L60×6角钢
桥 架
Φ8×30mm六角螺丝
双层桥架（宽度相加1100～1400mm）水平固定支架图。
