电气控制与PLC应用技术--习题参考答案(梅丽凤)第1章习题答案

电气控制与PLC应用技术--习题参考答案(梅丽凤)第1章习题答案电气控制与PLC应用技术--习题参考答案(梅丽凤)第1章习题答案第1章习题参考答案1.答:低压电器的定义:根据外界特定的信号和要求，自动或手动接通和断开电路，实现对电路或非电对象的切换、控制、保护、检测、变换和调节用的电气元件统称为电器。

常用的低压电器:控制电器有接触器、继电器、起动器、主令电器等。

配电电器有断路器、熔断器、刀开关等。

执行电器有电磁铁、电磁阀、电磁离合器等。

答:根据交流电磁机构的吸力特性和直流电磁机构的吸力特性,对于一般的交流电磁机构，在线圈通电而衔铁尚未吸合瞬间，电流将达到吸合后额定电流的几倍甚至十几倍,而直流电磁机构中衔铁闭合前后激磁线圈的电流不变3.答:机械性拉弧、双断口灭弧、磁吹灭弧、灭弧栅灭弧、利用有机固体介质的狭缝灭弧、利用真空灭弧。

答：主要有触点系统、灭弧系统、各种脱扣器和开关机构等组成。

脱扣器包括过电流脱扣器、失压（欠压）脱扣器、热脱扣器、分励脱扣器和自由脱扣结构。

开关是靠操作机构手动或电动合闸的。

触点闭合后，自由脱扣器机构将触点锁在合闸位置上。

当电路发生故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸，实现保护作用。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路；当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作；当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作；分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

5.答：对于单相交流电磁机构，由于磁通是交变的，当磁通过零时吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开。

磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。

由于交流电源频率的变化，衔铁的吸力随之每个周波二次过零，因而衔铁产生强烈振动与噪声，甚至使铁芯松散。

电气控制与PLC应用第四版课后习题参考答案

电气控制与PLC应用第4版(作者:许翏，王淑英）习题答案第一章参考答案1、答：从外部结构特征上看，直流电磁机构与交流电磁机构的主要区别有：（1）吸引线圈：交流线圈：短而粗，有骨架；直流线圈：细而长，无骨架。

（2）铁心：交流：硅钢片叠加；直流：整块铸铁或铸钢区分电压线圈与电流线圈的方法：电压线圈：并联在电路中，匝数多、导线细。

电流线圈：串联在电路中，匝数少、导线粗。

2、答：三相交流电磁铁无短路环。

因为：3. （1）交流电磁线圈误接入对应直流电源，将会烧毁线圈，因为交流电磁线圈接入对应交流电源时，线圈中的电流I1=U/ωL；而接入对应直流电源时，I2=U/R, 因ωL>>R，即：I2>>I1,所以，线圈很快就会因发热而烧毁。

（2）直流电磁线圈误接入对应交流电源，铁心将会发出强烈的震动，电磁机构也不会正常工作，因为直流电磁机构没有短路环，而交流电源会在其上产生交变磁场，即电磁力会不断变化。

4. 答：根据其主触点通过电流的性质来定义的。

5. 答：接触器的主要技术参数有：• 极数和电流种类：（1）、极数：2P 3P 4P（2）、电流种类：交流直流• 额定电压：指主触点的额定工作电压直流有：24V、110V、220V、440V、660V交流有：127V、220V、380V、500V、660V• 额定电流：主触点的额定电流• 额定通断能力：主触头在规定条件下可靠地接通和分断的电流值。

• 线圈额定工作电压：吸引线圈正常工作的电压值• 允许操作频率：每小时可以实现的最高操作次数，一般为600次/时、1200次/时• 机械寿命（1000万次以上）与电气寿命（100万次以上）• 线圈的起动功率和吸持功率：直流接触器起动和吸持功率相等，交流接触器起动功率为吸持功率的5-8倍。

6. 答：接触器的选用：• 类型的选择：根据电路情况选用相应的直流或交流接触器；• 主触点额定电压的选择：大于等于负载额定电压；• 主触点额定电流的选择：大于等于负载额定电流（可参照生产厂家样本选择）；• 线圈电压：根据控制电路电压种类和性质选择，一般选用标准电压等级。

电气控制与PLC应用技术智慧树知到课后章节答案2023年下陕西能源职业技术学院

电气控制与PLC应用技术智慧树知到课后章节答案2023年下陕西能源职业技术学院陕西能源职业技术学院绪论单元测试1.本课程的目标包括哪些方面？（）A:了解常用低压电器B:能够对典型电气控制系统进行分析设计C:熟练进行PLC程序设计与调试D:掌握电气控制系统基本控制电路E:具备电气系统分析、设计与安装调试技能F:掌握PLC程序设计方法答案:了解常用低压电器;能够对典型电气控制系统进行分析设计;熟练进行PLC程序设计与调试;掌握电气控制系统基本控制电路;具备电气系统分析、设计与安装调试技能;掌握PLC程序设计方法第一章测试1.复合按钮在按下时其触头动作情况是( )。

A:不一定B:常开触头先接通，常闭触头后断开C:常闭触头先断开，常开触头后接通D:常开触头接通与常闭触头断开同时进行答案:常闭触头先断开，常开触头后接通2.灭弧装置的作用是( )。

A:使电弧分段B:使电弧产生磁力C:引出电弧D:熄灭电弧答案:熄灭电弧3.按钮、行程开关、万能转换开关等电器属于（）。

A:保护电器B:主令电器C:开关电器D:不一定答案:主令电器4.熔断器的作用是( )。

A:短路或严重过载B:控制行程C:控制速度D:弱磁保护答案:短路或严重过载5.下面( )不是接触器的组成部分。

A:脱扣机构B:电磁机构C:触点系统D:灭弧装置答案:脱扣机构6.变压器是传递( )的电气设备A:电压B:电能C:阻抗D:电流答案:电能7.关于接触电阻，下列说法中正确的是( )。

A:由于接触电阻的存在，会导致电压损失B:由于接触电阻的存在，触点容易产生熔焊现象C:由于接触电阻的存在，触点工作不可靠D:由于接触电阻的存在，触点的温度降低答案:由于接触电阻的存在，会导致电压损失;由于接触电阻的存在，触点容易产生熔焊现象;由于接触电阻的存在，触点工作不可靠8.下列条件中，符合降压变压器的是（）。

A:I1=I2B:N1＞N2C:K＞1D:I1＜I2答案:N1＞N2;K＞1;I1＜I29.刀开关安装时，手柄要向上装。

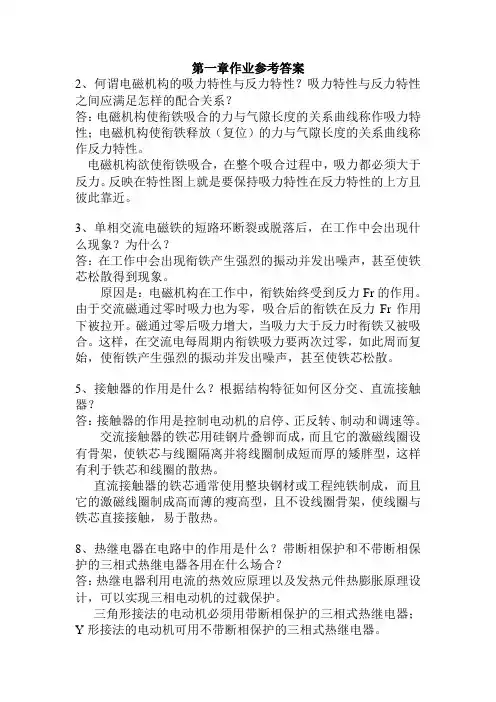

现代电气控制及PLC应用技术王永华课后答案

第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

电气控制与plc应用技术课后答案(全)

电气控制与plc应用技术课后答案(全)第一章课后习题参考答案2.电磁机构的吸力和反应特性是什么？吸力特性和反应特性之间应该满足什么样的协同关系？答：电磁机构使电枢吸合的力与气隙长度之间的关系曲线称为吸力特性；电磁机构释放（重置）的力与气隙长度之间的关系称为反应特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3.单相交流电磁铁短路环断裂或脱落时会发生什么情况？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

这是因为电枢在电磁机构工作时总是受到反作用力fr的影响。

由于当交流磁铁通过零点时，吸力也为零，电枢在反作用力fr的作用下被拉开。

磁通量通过零点后，吸力增加，当吸力大于反作用力时，电枢再次被拉入。

这样，电枢吸力在每个交流周期中必须过零两次，这使得电枢产生强烈的振动和噪音，甚至使铁芯松动。

5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常由一整块钢或工程纯铁制成，其励磁线圈为高薄型，没有线圈骨架，因此线圈与铁芯直接接触，易于散热。

三角形连接的电机必须使用带断相保护的三相热继电器；Y型电机可使用无断相保护的三相热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护作用。

它采用双金属片的热膨胀原理，其作用具有一定的滞后性；保险丝在电路中起短路保护作用。

它采用熔断器的热熔断原理，其动作是瞬时的。

电气控制与PLC应用技术课后习题答案(第一章)

习题与思考题1.电磁式电器主要由哪几部分组成?各部分的作用是什么?答：电磁式电器主要电磁机构和触点系统组成，其次还有灭弧系统和其他缓冲机构。

电磁机构由电磁线圈、铁心和衔铁三部分组成。

电磁线圈的作用是将电能转换为磁能，即产生磁通，衔铁在电磁吸力作用下产生机械位移使铁心与之吸合。

触点是一切有触点电器的执行部件，它在衔铁的带动下起接通和分断电路的作用。

2.何谓电磁式电器的吸力特性和反力特性?吸力特性与反力特性应如何配合?答：吸力特性是指电磁吸力F at随衔铁与铁心间气隙δ变化的关系曲线，不同的电磁机构,有不同的吸力特性。

反力特性是指反作用力Fr与气隙δ的关系曲线。

为了使电磁机构正常工作,保证衔铁能牢牢吸合,其吸力特性与反力特性必须配合得当。

在衔铁整个吸合过程中,其吸力都必须大于反力,即吸力特性必须始终位于反力特性上方,但不能过大或过小。

吸力过大时,动、静触点接触及衔铁与铁心接触时的冲击力很大,会使触点和衔铁发生弹跳,从而导致触点熔焊或烧毁,影响电磁机构的机械寿命；吸力过小时,又不能保证可靠吸合,难以满足高频率操作的要求。

在衔铁释放时,反力必须大于吸力(此时的吸力是由剩磁产生的),即吸力特性必须位于反力特性下方。

3.如何区分直流电磁机构和交流电磁机构?如何区分电压线圈和电流线圈?答：直流电磁机构其铁心与衔铁由软钢或工程纯铁制成，线圈为高而薄的瘦高形，不设线圈骨架；交流电磁机构其铁心由硅钢片叠铆而成，线圈为短而厚的矮胖形，设有线圈骨架。

电流线圈串联在电路中，线圈导线粗且匝数少；电压线圈并联在电路中，线圈导线细且匝数多。

4.单相交流电磁机构中的短路环的作用是什么?三相交流电磁机构是否也要装短路环?为什么?答：单相交流电磁机构中短路环的作用是消除振动和噪声，三相交流电磁机构不需要加短路环，因为三相磁通不会同时过零，产生的合成电磁吸力始终大于反力。

5.交流电磁线圈通电后，衔铁长时间卡住不能吸合，会产生什么后果?答：交流电磁线圈通电后，如果衔铁长时间卡住不能吸合，铁心和衔铁之间的空隙大，电抗小，通过线圈的激磁电流很大，往往大于工作电流的十几倍，因而引起线圈产生过热现象，严重时会将线圈烧毁。

电气控制与PLC 课后习题及答案

第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性吸力特性与反力特性之间应满足怎样的配合关系答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象为什么答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

5、接触器的作用是什么根据结构特征如何区分交、直流接触器答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作用是什么带断相保护和不带断相保护的三相式热继电器各用在什么场合答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

《电气控制与PLC应用技术》习题解答田效伍

第1章常用低压电器1-1 什么是低压电器? 常用的低压电器有哪些？答：低压电器是指使用在交流额定电压1200V、直流额定电压1500V及以下的的电路中，根据外界施加的信号和要求，通过手动或自动方式，断续或连续地改变电路参数，以实现对电路或非电对象的切换、控制、检测、保护、变换和调节的电器。

常用的低压电器有刀开关、低压断路器、转换开关、熔断器、接触器、继电器、按钮、行程开关等。

1-2 电磁式低压电器有哪几部分组成?说明各部分的作用。

答：电磁式低压电器一般由电磁机构和触头系统组成。

电磁机构是电磁式低压电器的检测部分，接受外界输入的信号，通过转换、放大与判断做出一定的反应；触头系统是执行机构，受电磁机构控制，用于输出相应的指令，实现控制的目的。

1-3 灭弧的基本原理是什么？低压电器常用的灭弧方法有哪几种？答：灭弧时可通过增大电弧长度、冷却弧柱、把电弧分成若干短弧等使电弧熄灭，灭弧装置就是根据这些原理设计的。

常用的灭弧方法有电动力吹弧、磁吹灭弧、栅片灭弧等。

1-4 熔断器有哪些用途？一般应如何选用？在电路中应如何连接？答：熔断器是一种广泛应用的简单有效的保护电器，在电路中主要用于短路保护，特殊情况下用于过载保护。

熔断器的主体是低熔点金属丝或金属薄片制成的熔体，串联在被保护的电路中。

熔断器的类型很多，按结构形式可分为瓷插式熔断器、螺旋式熔断器、封闭管式熔断器、快速熔断器和自复式熔断器等。

在选用熔断器时，应根据被保护电路的需要，首先确定熔断器的型式，然后选择熔体的规格，再根据熔体确定熔断器的规格。

1-5 交流接触器主要由哪些部分组成？在运行中有时产生很大的噪音，试分析产生该故障的原因。

答：交流接触器主要由电磁机构、主触点和熄弧系统、辅助触点、反力装置、支架和底座等部分组成。

交流接触器在运行中噪音突然急剧增大时，往往是由于交流电磁机构中铁芯端面镶嵌的短路环断路或脱落所致。

交流电磁铁由于通入的是交流电，其电磁吸力在0（最小值）～F m（最大值）之间变化。

大学_电气控制与PLC应用技术(黄永红著)课后答案_1

电气控制与PLC应用技术(黄永红著)课后答案电气控制与PLC应用技术(黄永红著)内容简介前言第1章常用低压电器1.1低压电器的定义、分类1.2电磁式电器的组成与工作原理1.2.1电磁机构1.2.2触点系统1.2.3灭弧系统1.3接触器1.3.1接触器的组成及工作原理1.3.2接触器的分类1.3.3接触器的主要技术参数1.3.4接触器的选择与使用1.3.5接触器的图形符号与文字符号1.4继电器1.4.1继电器的分类和特性1.4.2电磁式继电器1.4.3时间继电器1.4.4热继电器1.4.5速度继电器1.4.6固态继电器1.5主令电器1.5.1控制按钮1.5.2行程开关1.5.3接近开关1.5.4万能转换开关1.6信号电器1.7开关电器1.7.1刀开关1.7.2低压断路器1.8熔断器1.8.1熔断器的结构和工作原理 1.8.2熔断器的类型1.8.3熔断器的主要技术参数 1.8.4熔断器的选择与使用1.9电磁执行器件1.9.1电磁铁1.9.2电磁阀1.9.3电磁制动器习题与思考题第2章基本电气控制电路2.1电气控制电路的绘制原则及标准2.1.1电气图中的图形符号及文字符号2.1.2电气原理图的绘制原则2.1.3电气安装接线图2.1.4电气元件布置图2.2交流电动机的基本控制电路2.2.1三相笼型异步电动机直接起动控制电路 2.2.2三相笼型异步电动机减压起动控制电路 2.2.3三相绕线转子异步电动机起动控制电路 2.2.4三相笼型异步电动机制动控制电路2.2.5三相笼型异步电动机调速控制电路2.2.6组成电气控制电路的基本规律2.2.7电气控制电路中的保护环节2.3典型生产机械电气控制电路的分析2.3.1电气控制电路分析的基础2.3.2电气原理图阅读分析的方法与步骤 2.3.3c650型卧式车床电气控制电路的分析 2.4电气控制电路的一般设计法2.4.1一般设计法的主要原则2.4.2一般设计法中应注意的问题2.4.3一般设计法控制电路举例习题与思考题第3章可编程序控制器概述3.1plc的产生及定义3.1.1plc的产生3.1.2plc的定义3.2plc的发展与应用3.2.1plc的发展历程3.2.2plc的发展趋势3.2.3plc的应用领域3.3plc的特点3.4plc的分类3.4.1按结构形式分类3.4.2按功能分类3.4.3按i/o点数分类3.5plc的硬件结构和各部分的作用3.6plc的工作原理3.6.1plc控制系统的组成3.6.2plc循环扫描的工作过程3.6.3plc用户程序的工作过程3.6.4plc工作过程举例说明3.6.5输入、输出延迟响应3.6.6plc对输入、输出的处理规则习题与思考题第4章 s7-200 plc的系统配置与接口模块 4.1s7-200 plc控制系统的基本构成4.2s7-200 plc的输入/输出接口模块4.2.1数字量模块4.2.2模拟量模块4.2.3s7-200 plc的智能模块4.3s7-200 plc的系统配置4.3.1主机加扩展模块的最大i/o配置4.3.2i/o点数的扩展与编址4.3.3内部电源的负载能力4.3.4plc外部接线与电源要求习题与思考题第5章 s7-200 plc的基本指令及程序设计 5.1s7-200 plc的编程语言5.2s7-200 plc的数据类型与存储区域5.2.1位、字节、字、双字和常数5.2.2数据类型及范围5.2.3数据的存储区5.3s7-200 plc的编程元件5.3.1编程元件5.3.2编程元件及操作数的寻址范围5.4寻址方式5.5程序结构和编程规约5.5.1程序结构5.5.2编程的一般规约5.6s7-200 plc的基本指令5.6.1位逻辑指令5.6.2立即i/o指令5.6.3逻辑堆栈指令5.6.4取反指令和空操作指令5.6.5正/负跳变触点指令5.6.6定时器指令5.6.7计数器指令5.6.8比较指令5.6.9移位寄存器指令5.6.10顺序控制继电器指令5.7典型控制环节的plc程序设计5.7.1单向运转电动机起动、停止控制程序5.7.2单按钮起动、停止控制程序5.7.3具有点动调整功能的电动机起动、停止控制程序 5.7.4电动机的正、反转控制程序5.7.5大功率电动机的星-三角减压起动控制程序5.7.6闪烁控制程序5.7.7瞬时接通/延时断开程序5.7.8定时器、计数器的扩展5.7.9高精度时钟程序5.7.10多台电动机顺序起动、停止控制程序 5.7.11故障报警程序5.8梯形图编写规则习题与思考题第6章 s7-200 plc的功能指令及使用6.1s7-200 plc的基本功能指令6.1.1数据传送指令6.1.2数学运算指令6.1.3数据处理指令6.2程序控制指令6.2.1有条件结束指令6.2.2暂停指令6.2.3监视定时器复位指令6.2.4跳转与标号指令6.2.5循环指令6.2.6诊断led指令6.3局部变量表与子程序6.3.1局部变量表6.3.2子程序6.4中断程序与中断指令6.4.1中断程序6.4.2中断指令6.5pid算法与pid回路指令6.5.1pid算法6.5.2pid回路指令6.6高速处理类指令6.6.1高速计数器指令6.6.2高速脉冲输出指令习题与思考题第7章 plc控制系统设计与应用实例 7.1plc控制系统设计的内容和步骤 7.1.1plc控制系统设计的内容7.1.2plc控制系统设计的步骤7.2plc控制系统的硬件配置7.2.1plc机型的选择7.2.2开关量i/o模块的'选择7.2.3模拟量i/o模块的选择7.2.4智能模块的选择7.3plc控制系统梯形图程序的设计7.3.1经验设计法7.3.2顺序控制设计法与顺序功能图7.4顺序控制梯形图的设计方法7.4.1置位、复位指令编程7.4.2顺序控制继电器指令编程7.4.3具有多种工作方式的顺序控制梯形图设计方法7.5plc在工业控制系统中的典型应用实例7.5.1节日彩灯的plc控制7.5.2恒温控制7.5.3基于增量式旋转编码器和plc高速计数器的转速测量习题与思考题第8章 plc的通信及网络8.1siemens工业自动化控制网络8.1.1siemens plc网络的层次结构8.1.2网络通信设备8.1.3通信协议8.2s7-200串行通信网络及应用8.2.1s7系列plc产品组建的几种典型网络8.2.2在编程软件中设置通信参数8.3通信指令及应用8.3.1网络读、写指令及应用8.3.2自由口通信指令及应用习题与思考题第9章 step7-micro/win编程软件功能与使用 9.1软件安装及硬件连接9.1.1软件安装9.1.2硬件连接9.1.3通信参数的设置和修改9.2编程软件的主要功能9.2.1基本功能9.2.2主界面各部分功能9.2.3系统组态9.3编程软件的使用9.3.1项目生成9.3.2程序的编辑和传送9.3.3程序的预览与打印输出9.4程序的监控和调试9.4.1用状态表监控程序9.4.2在run方式下编辑程序9.4.3梯形图程序的状态监视9.4.4选择扫描次数9.4.5s7-200的出错处理附录附录a常用电器的图形符号及文字符号附录b特殊继电器(sm)含义附录c错误代码附录ds7-200可编程序控制器指令集附录e实验指导书附录f课程设计指导书附录g课程设计任务书附录h台达pws1711触摸屏画面编辑简介参考文献电气控制与PLC应用技术(黄永红著)目录《电气控制与plc应用技术》从实际工程应用和教学需要出发，介绍了常用低压电器和电气控制电路的基本知识;介绍了plc的基本组成和工作原理;以西门子s7-200 plc为教学机型，详细介绍了plc的系统配置、指令系统、程序设计方法与编程软件应用等内容;书中安排了大量工程应用实例，包括开关量控制、模拟量信号检测与控制、网络与通信等具体应用程序。

电气控制与PLC应用技术智慧树知到答案章节测试2023年

绪论单元测试1.本课程的目标包括哪些方面？（） A:能够对典型电气控制系统进行分析设计 B:具备电气系统分析、设计与安装调试技能 C:熟练进行PLC程序设计与调试 D:掌握PLC程序设计方法 E:掌握电气控制系统基本控制电路 F:了解常用低压电器答案:ABCDEF第一章测试1.复合按钮在按下时其触头动作情况是( )。

A:常开触头接通与常闭触头断开同时进行 B:常闭触头先断开，常开触头后接通 C:常开触头先接通，常闭触头后断开 D:不一定答案:B2.灭弧装置的作用是( )。

A:使电弧分段 B:使电弧产生磁力 C:熄灭电弧 D:引出电弧答案:C3.按钮、行程开关、万能转换开关等电器属于（）。

A:保护电器 B:不一定 C:开关电器 D:主令电器答案:D4.熔断器的作用是( )。

A:控制行程 B:控制速度 C:短路或严重过载 D:弱磁保护答案:C5.下面( )不是接触器的组成部分。

A:触点系统 B:电磁机构 C:脱扣机构 D:灭弧装置答案:C6.变压器是传递( )的电气设备 A:电流 B:阻抗 C:电能 D:电压答案:C7.关于接触电阻，下列说法中正确的是( )。

A:由于接触电阻的存在，会导致电压损失B:由于接触电阻的存在，触点的温度降低C:由于接触电阻的存在，触点工作不可靠 D:由于接触电阻的存在，触点容易产生熔焊现象答案:ACD8.下列条件中，符合降压变压器的是（）。

A:I1＜I2 B:I1=I2 C:N1＞N2 D:K＞1 答案:ACD9.刀开关安装时，手柄要向上装。

接线时，电源线接在上端，下端接用电器。

（） A:错 B:对答案:B10.三相变压器的联结组为Y/d-11意思是一次绕组为星形连接。

二次绕组为三角形连接。

一次侧线电压和二次侧线电压相位差为330度。

（） A:错 B:对答案:B第二章测试1.三相异步电动机反接制动时串入电阻，在限制了制动电流的同时，也限制了。

（） A:起动电压 B:制动电压 C:起动电流 D:制动转矩答案:D2.三相异步电动机采用能耗制动，切断电源后，应将电动机（）。

电气控制与PLC应用技术01第一章习题参考答案(项)

第一章部分习题参考答案1.电磁式电器主要由哪几部分组成的？各部分的作用是什么？答：电磁机构由电磁线圈、铁心和衔铁三部分组成。

电磁线圈与铁心的作用是将电能转换为磁能，衔铁在电磁吸力作用下产生机械位移使铁心与之吸合。

3.如何区分直流电磁机构和交流电磁机构？如何区分电压线圈和电流线圈？答：直流电磁机构其铁心与衔铁由软钢或工程纯铁制成，线圈为高而薄的瘦高形，不设线圈骨架；交流电磁机构其铁心由硅钢片叠铆而成，线圈为短而厚的矮胖形，设有线圈骨架。

电流线圈串联在电路中，线圈导线粗且匝数少；电压线圈并联在电路中，线圈导线细且匝数多。

4.单相交流电磁机构中短路环的作用是什么？三相交流电磁机构是否也要装短路环？为什么？答：单相交流电磁机构中短路环的作用是消除振动和噪声，三相交流电磁机构不需要加短路环，因为三相磁通不会同时过零，产生的合成电磁吸力始终大于反力。

5.交流电磁线圈通电后，衔铁长时间卡住不能吸合，会产生什么后果？答：交流电磁线圈通电后，如果衔铁长时间卡住不能吸合，铁心和衔铁之间的空隙大，电抗小，通过线圈的激磁电流很大，往往大于工作电流的十几倍，因而引起线圈产生过热现象，严重时会将线圈烧毁。

6.低压电器中常用的灭弧方式有哪些？各适用于什么场合？答：(1)电动力灭弧，通常用于交流接触器中；(2)栅片灭弧，通常用于交流低压电器中；(3)灭弧罩，可用于交直流灭弧；(4)窄缝灭弧，多用于大容量接触器；(5)磁吹灭弧，广泛应用于直流接触器中。

8.接触器和中间继电器有什么异同？选用接触器时应注意哪些问题？答：中间继电器与交流接触器的结构与工作原理基本相同，主要区别在于：接触器的主触头可以通过大电流，必须加灭弧装置，而中间继电器的触头只能通过小电流，不需要灭弧装置。

选用接触器时应注意：(1)根据电路中负载电流的种类选择接触器的使用类别；(2)接触器的额定电压应大于或等于负载回路的额定电压；(3)额定电流应大于或等于被控主回路的额定电流；(4)激磁线圈的额定电压应与所接控制电路的额定电压等级一致。

(完整版)【电气控制与PLC】课后习题及答案解析

第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答:（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中,起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多,按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．什么是额定电流?什么是约定发热电流？两者有什么区别？答：（1) 额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流:在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。

3．我国的低压电器经历了哪几代？答:我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

4．低压电器的发展趋势是什么？答:（1)智能化（2）电子化(3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答:（1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距.(2）防止电气设备漏电伤人(3) 采用安全电压（4) 使用漏电保护装置(5）合理使用防护用具(6）加强安全用电管理6．接地有哪些种类？保护接地有哪些形式?答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地.7．保护接地要注意哪些问题?工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子),并用‘’符号标记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子.②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4。

《电气控制与PLC应用(第四版)》课后习题解答

《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。

交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。

电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。

1-2 三相交流电磁铁有无短路环，为什么？答：三相交流电磁铁无短路环。

三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120º，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。

1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。

直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。

1-4 交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。

对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。

1-6 交流接触器与直流接触器有哪些不同？答：1）直流接触器额定电压有：110、220、440、660V，交流接触器额定电压有：127、220、380、500、660V。

2）直流接触器额定电流有40、80、100、150、250、400及600A；交流接触器额定电流有10、20、40、60、100、150、250、400及600A。

电气控制与PLC应用第四版课后习题参考答案

电气控制与P‎L C应用第4版(作者:许翏，王淑英）习题答案第一章参考答案1、答：从外部结构特征上看，直流电磁机构与交流电磁机构的主要区别有：（1）吸引线圈：交流线圈：短而粗，有骨架；直流线圈：细而长，无骨架。

（2）铁心：交流：硅钢片叠加；直流：整块铸铁或铸钢区分电压线圈与电流线圈的方法：电压线圈：并联在电路中，匝数多、导线细。

电流线圈：串联在电路中，匝数少、导线粗。

2、答：三相交流电磁铁无短路环。

4. 答：根据其主触点通过电流的性质来定义的。

• 线圈额定工作电压：吸引线圈正常工作的电压值• 允许操作频率：每小时可以实现的最高操作次数，一般为次/时、1200次/时• 机械寿命（1000万次以上）与电气寿命（100万次以上）• 线圈的起动功率和吸持功率：直流接触器起动和吸持功率相等，交流接触器起动功率为吸持功率的5-8倍。

现代电气控制及PLC应用技术王永华课后答案

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

电气控制与PLC应用技术第一章答案

一：填空题1.1 刀开关在安装时，手柄要(向上)不得(倒装或平装),避免由于重力自动下降，引起误动合闸。

接线时，应将(电源线)接在刀开关上端,(负载线)接在开关下端。

1.2 转换开关由(触头座),(凸轮), (转轴),定位机构(螺杆)、(手柄)及外壳等部分组成。

1.3 螺旋式熔断器在装接使用时，(电源线)应当接在下接线端，_负载线_接到上接线端。

1.4 自动空气开关又称(自动空气断路器)，其热脱扣器做(过载)保护用，电磁脱口机构做（短路）保护用，欠电压脱扣器做（断路）保护用。

1.5 接触器按其主触点通过电流的种类不同可分为(直流接触器)和(交流接触器)接触器两种。

1.6 交流接触器由(电磁机构)、(触头闭合),(灭弧装置)及其他部件等四部分组成。

1.7 热继电器是利用电流的(热)效应而动作的，它的发热元件应(串联)于电动机电源回路中。

1.8 电压继电器按动作电压值的不同，有(过电压),(欠电压)和(零电压)之分。

1.9 中间继电器的结构和原理与(交流接触器)相同，故也称为(辅助)继电器，其各对触头允许通过额定电流一般为(10)安。

1.10电流继电器的吸引线圈应(串联)在主电路中。

欠电流继电器在主电路通过正常工作电流时，动铁芯已经被(吸合),当主电路的电流(下降至)其整定电流时，动铁芯才被(释放)。

电流继电器的文字符号是(KA)。

二：判断题（正确的打√，错误的打×）1.11 刀开关铁壳开关组合开关的额定电流要大于实际电路电流。

（R ）1.12 刀开关若带负载操作时，其动作越慢越好。

（F）1.13 选择刀开关时，刀开关的额定电压应大于或等于线路的额定电压，额定电流应大于或等于线路的额定电流。

（R）1.14 熔断器应用于低压配电系统及用电设备中，作为短路和过电流保护，使用时并接在被保护电路中。

（F）1.15 中间继电器有时可控制大容量电动机的启停。

（F）1.16 交流接触器除通断电路外，还具备短路和过载保护作用。
