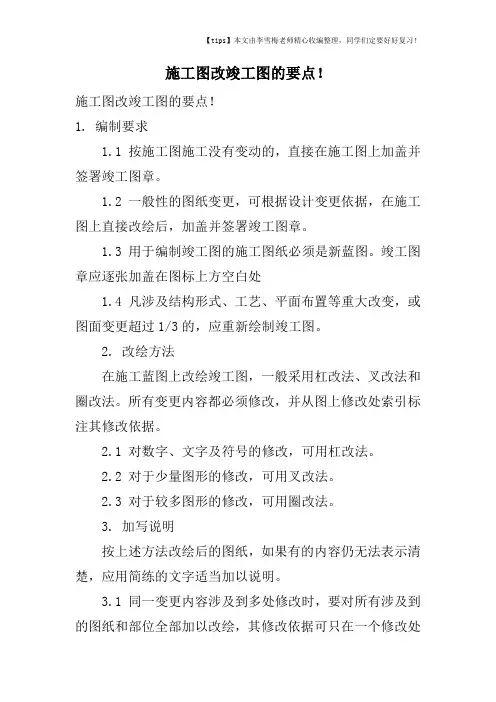

施工图改竣工图的要点!

施工图改竣工图的要点！
施工图改竣工图的要点！
1. 编制要求
1.1 按施工图施工没有变动的，直接在施工图上加盖并签署竣工图章。

1.2 一般性的图纸变更，可根据设计变更依据，在施工图上直接改绘后，加盖并签署竣工图章。

1.3 用于编制竣工图的施工图纸必须是新蓝图。

竣工图章应逐张加盖在图标上方空白处
1.4 凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图。

2. 改绘方法
在施工蓝图上改绘竣工图，一般采用杠改法、叉改法和圈改法。

所有变更内容都必须修改，并从图上修改处索引标注其修改依据。

2.1 对数字、文字及符号的修改，可用杠改法。

2.2 对于少量图形的修改，可用叉改法。

2.3 对于较多图形的修改，可用圈改法。

3. 加写说明
按上述方法改绘后的图纸，如果有的内容仍无法表示清楚，应用简练的文字适当加以说明。

3.1 同一变更内容涉及到多处修改时，要对所有涉及到的图纸和部位全部加以改绘，其修改依据可只在一个修改处
标注，但要在此处做简要说明。

3.2 砼强度等级改变、钢筋的代换等在图上改绘难以用作图方法表达清楚时，可用索引的形式加以说明。

4. 注意事项
4.1 施工图纸目录必须加盖并签署竣工图章。

如有作废、补充的图纸，均应在施工图目录上加以标注。

4.2 改绘时要用黑色碳素墨水。

字体及其大小要与原图相协调。

绘线时要使用绘图工具，不能徒手绘制。

4.3 在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

4.4 修改的内容和有关说明均不得超过原图框。

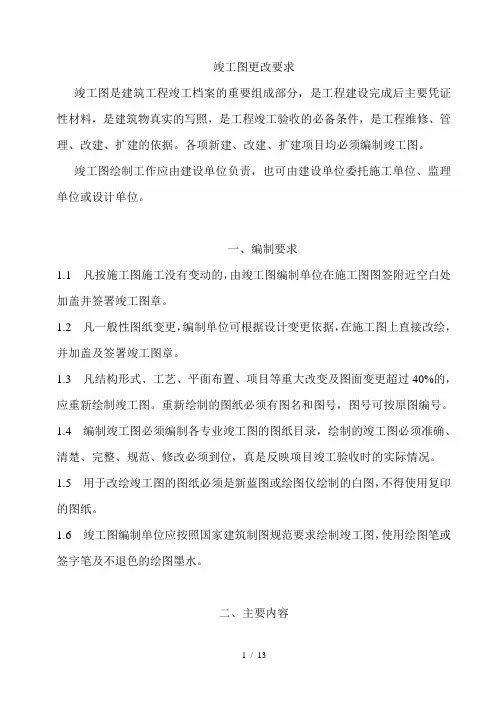

竣工图更改要求

竣工图更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1 竣工图的类型：1 利用施工蓝图改绘的竣工图；2 在二底图上修改的竣工图；3 重新绘制的竣工图；4 用CAD绘制的竣工图。

3.2 竣工图绘制要求1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图编制注意事项

竣工图编制1、编制形式（1）、按施工图施工没有变动的，在原施工图上加盖竣工图章（2）、施工图只有一般局部变更，可在原图上修改，修改后盖图章（3）、有重大的变更，无法在原图上修改的，重新编竣工图（4）、原设计没有，施工新增加的内容或施工图被取消的，均要重新编竣工图2、竣工图更改方法（1）、杠改法：文字、数字修改，用粗实线划去，在上方或下方写上正确的，上方或下方没有地方写，用圈引出，并注明更改依据（文号或编号）（2）、叉改法：线条修改（3）、圈改法：局部的修改3、竣工图更改的要求：必须注明更改的依据和更改日期4、重新绘制竣工图（1）、不保留修改前的痕迹，变更依据在标题栏内或说明中标注（2）、竣工图章内容填写齐全、清楚，不得代签（3）、红色印泥，不易褪色竣工图编制注意事项竣工图必须与竣工时实际情况相符合；竣工图不得直接用原设计图替代，（无变更的可直接加盖竣工图章，变更符合划改、杠改条件的可直接在原图上修改后加盖竣工图章，变更重大的必须重新制图，并加盖竣工图章），封面要改为竣工图，竣工图必须有竣工图说明，不能是原有的施工图说明。

上报的竣工图表显示数据应与竣工实际统计数量一致。

2、竣工图说明应含以下内容：工程概况设计技术标准设计变更情况，含重大变更，一般变更，并注明变更依据施工组织情况，必须是结合工程实际发生的施工组织情况，而不是原施工图设计中的施工组织设计关键工序工艺施工技术方案其它事项3、竣工图必须加盖竣工图章，竣工图章除项目名称和标段外，其它均应加盖施工单位公章和相关技术人员签字。

竣工图章上技术负责人由总工签字、审核由项目经理签字、监理负责人由总监签字。

4、竣工图必须用A3纸，装A3盒按归档要求组卷归档，分标段编排档号，编写页码、装订和贴脊背。

档案盒内可放多册竣工图，但必须按顺序放档案封面、卷内目录、竣工图和备考表。

竣工图章个别盖在竣工图纸背面的，复印件要加盖竣工图章。

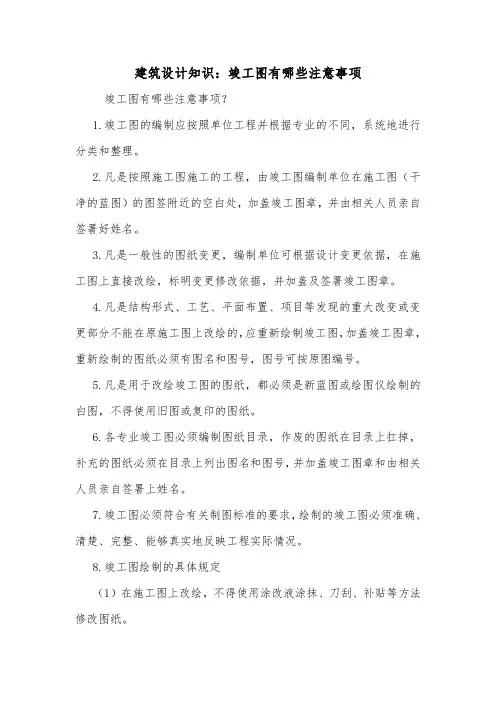

建筑设计知识：竣工图有哪些注意事项.doc

建筑设计知识：竣工图有哪些注意事项
竣工图有哪些注意事项？
1.竣工图的编制应按照单位工程并根据专业的不同，系统地进行分类和整理。

2.凡是按照施工图施工的工程，由竣工图编制单位在施工图（干净的蓝图）的图签附近的空白处，加盖竣工图章，并由相关人员亲自签署好姓名。

3.凡是一般性的图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，标明变更修改依据，并加盖及签署竣工图章。

4.凡是结构形式、工艺、平面布置、项目等发现的重大改变或变更部分不能在原施工图上改绘的，应重新绘制竣工图，加盖竣工图章，重新绘制的图纸必须有图名和图号，图号可按原图编号。

5.凡是用于改绘竣工图的图纸，都必须是新蓝图或绘图仪绘制的白图，不得使用旧图或复印的图纸。

6.各专业竣工图必须编制图纸目录，作废的图纸在目录上扛掉，补充的图纸必须在目录上列出图名和图号，并加盖竣工图章和由相关人员亲自签署上姓名。

7.竣工图必须符合有关制图标准的要求，绘制的竣工图必须准确、清楚、完整、能够真实地反映工程实际情况。

8.竣工图绘制的具体规定
（1）在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

（2）修改时，对字、线、墨水的使用，应按下列规定进行。

A、字体及大小应与原图一致，严禁错、别、草字。

B、一律使用绘图工具，不得徒手绘制。

C、凡是将洽商作为竣工图的，必须符合建筑制图要求，并作附图附在图纸之后。

竣工图更改要求

竣工图更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1 竣工图的类型：1 利用施工蓝图改绘的竣工图；2 在二底图上修改的竣工图；3 重新绘制的竣工图；4 用CAD绘制的竣工图。

3.2 竣工图绘制要求1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图更改要求

竣工图更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1 竣工图的类型：1 利用施工蓝图改绘的竣工图；2 在二底图上修改的竣工图；3 重新绘制的竣工图；4 用CAD绘制的竣工图。

3.2 竣工图绘制要求1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图绘制注意事项

竣工图注意事项
一是竣工图应使用新旳或者洁净旳施工图，并按规定加盖并签订竣工图章。

二是凡按图施工，没有变动旳，可以在原施工图上加盖“竣工图”标志后即可。

三是一般性设计变更，且能在原施工图上修改、补充旳，由施工单位在原施工图必须是新蓝图上注册修改内容与修改根据后，作为竣工图。

四是凡构造形式、工艺、平面布置、项目等有重大变化后来及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字，新图图标内应注明“竣工阶段
五是竣工图应精确、清晰、完整、规范、修改到位、真实反应竣工验收时旳实际状况。

要保证图纸质量，做到规格统一，图面整洁，字迹清晰，不得用圆珠笔或其他易于褪色旳墨水绘制。

六是竣工图编制完毕后，监理单位督促和协助设计，施工单位检查竣工图编制状况，发现不精确或短缺时要及时修改和补齐。

七是竣工图内容与施工图设计、设计变更、材料变更、施工实际状况及质检记录相符合。

八是编制竣工图总阐明及专业旳编制阐明，论述竣工图编制原则、各专业目录及编制状况。

九是竣工图按《技术用复制图旳折叠措施》折叠成A4图幅，图标露出。

十是竣工图按单价并程编制，并有详细阐明和目录，竣工图上应打有页码。

十一是竣工图按专业、图号排列。

十二是竣工图纸编制质量及整顿状况应在自检汇报旳内容中予以详细阐明。

十三是根据业重规定，竣工图旳套数按四份编制，其中施工单位自留一套。

十四是所有竣工图均永久保留。

推荐：建筑结构设计：竣工图有哪些注意事项？

建筑结构设计：竣工图有哪些注意事项？1.竣工图的编制应按照单位工程并根据专业的不同，系统地进行分类和整理。

2.凡是按照施工图施工的工程，由竣工图编制单位在施工图（干净的蓝图）的图签附近的空白处，加盖竣工图章，并由相关人员亲自签署好姓名。

3.凡是一般性的图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，标明变更修改依据，并加盖及签署竣工图章。

4.凡是结构形式、工艺、平面布置、项目等发现的重大改变或变更部分不能在原施工图上改绘的，应重新绘制竣工图，加盖竣工图章，重新绘制的图纸必须有图名和图号，图号可按原图编号。

5.凡是用于改绘竣工图的图纸，都必须是新蓝图或绘图仪绘制的白图，不得使用旧图或复印的图纸。

6.各专业竣工图必须编制图纸目录，作废的图纸在目录上扛掉，补充的图纸必须在目录上列出图名和图号，并加盖竣工图章和由相关人员亲自签署上姓名。

7.竣工图必须符合有关制图标准的要求，绘制的竣工图必须准确、清楚、完整、能够真实地反映工程实际情况。

8.竣工图绘制的具体规定：（1）在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

（2）修改时，对字、线、墨水的使用，应按下列规定进行。

A、字体及大小应与原图一致，严禁错、别、草字；B、一律使用绘图工具，不得徒手绘制；C、凡是将洽商作为竣工图的，必须符合建筑制图要求，并作附图附在图纸之后。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

竣工图更改绘制要求

竣工图更改绘制要求Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT竣工图绘制更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容竣工图应按单位工程，并根据专业、系统进行分类和整理。

竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制竣工图的类型：1利用施工蓝图改绘的竣工图；2在二底图上修改的竣工图；3重新绘制的竣工图；4用CAD绘制的竣工图。

竣工图绘制要求1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图更改绘制要求

竣工图绘制更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1竣工图的类型：1利用施工蓝图改绘的竣工图；2在二底图上修改的竣工图；3重新绘制的竣工图；4用CAD绘制的竣工图。

3.2竣工图绘制要求1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图的修改方法

竣⼯图的修改⽅法竣⼯图类型内容与要求竣⼯图是建筑⼯程竣⼯档案的重要组成部分，是⼯程建设完成后主要凭证性材料，是建筑物真实的写照，是⼯程竣⼯验收的必备条件，是⼯程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项⽬均必须编制竣⼯图。

1、编制要求1.1 凡按施⼯图施⼯没有变动的，由竣⼯图编制单位在施⼯图图签附近空⽩处加盖并签署竣⼯图章。

1.2 凡⼀般性图纸变更，编制单位可根据设计变更依据，在施⼯图上直接改绘，并加盖及签署竣⼯图章。

1.3 凡结构形式、⼯艺、平⾯布置、项⽬等重⼤改变及图⾯变更超过40%的，应重新绘制竣⼯图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣⼯图必须编制各专业竣⼯图的图纸⽬录，绘制的竣⼯图必须准确、清楚、完整、规范、修改必须到位，真实反映项⽬竣⼯验收时的实际情况。

1.5 ⽤于改绘竣⼯图的图纸必须是新蓝图或绘图仪绘制的⽩图不得使⽤复印的图纸。

1.6 竣⼯图编制单位应按照国家建筑制图规范要求绘制竣⼯图使⽤绘图笔或签字笔及不退⾊的绘图墨⽔。

2、主要内容2.1 竣⼯图应按单位⼯程，并根据专业、系统进⾏分类和整理。

2.2 竣⼯图包括以下内容：2.2.1 ⼯艺平⾯布置图等竣⼯图建筑竣⼯图、幕墙竣⼯图结构竣⼯图、钢结构竣⼯图建筑给⽔、排⽔与采暖竣⼯图燃⽓竣⼯图建筑电⽓竣⼯图智能建筑竣⼯图（综合布线、保安监控、电视天线、⽕灾报警、⽓体灭⽔等）通风空调竣⼯图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣⼯图地下部分的各种市政、电⼒、电信管线等竣⼯图3、竣⼯图的类型3.1 利⽤施⼯蓝图改绘的竣⼯图3.2 在⼆底图上修改的竣⼯图3.3 重新绘制的竣⼯图4、竣⼯图绘制要求4.1 利⽤施⼯蓝图改绘的竣⼯图在施⼯蓝图上⼀般采⽤杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空⽩处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施⼯图上改绘，不得使⽤涂改液涂抹、⼑刮、补贴等⽅法修改图纸。

工程竣工图常见问题

工程竣工图常见问题竣工图的更改要点竣工图可以全部用机绘，但这样工作量较大，如果变更不大，可以直接在设计图上更改。

变更超过30%必须重新绘制（30%是指图副面积），30%以内可以利用施工图更改后加盖竣工章。

更改要求： 1、一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。

2、图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。

3、必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。

4、有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。

5、新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更。

6、一张更改通知单涉及多图的，如果图纸不在同一卷册的，应将复印件附在有关卷册中，或在备考表中说明。

竣工图的审核流程一、审文件是否为原件。

原件是工程档案作为凭证最有力的依据，归档的文件应该为原件。

但在公路工程建设过程中往往会出现许多复印件、传真件，这些复印件一旦归档，既不利于档案的长期保管，也会给今后的提供利用造成不必要的麻烦与损失。

因此，工程档案人员应该认真检查，杜绝任何的复印件、传真件归档。

二、审文件的签名、盖章手续是否完备。

签名、盖章完整与否，会影响工程文件使用的合法有效性，同时，我国已实行建设工程质量终身负责制，文件中的签名与盖章意味着参与工程建设的单位和个人对工程质量的责任。

在公路工程建设活动中形成的各种试验记录、施工记录以及往来的报批文件，如出现的漏签名、漏盖章甚至盖假章现象，应该各项签字盖章齐全，具备法律效力，绝对不允许代签名。

三、审文件内容是否填写完整。

施工技术文件中的内容直接反映了工程建设的实际情况，是评定工程质量的重要依据。

一些项目仅注重阶一级建造师段性文件资料的收集，而忽略了公路建设项目全过程文件资料的完整归档，特别是忽略了工程建设后期形成的交工验收文件资料、缺陷责任期等方面的材料，造成项目档案的成套性完整性缺陷。

竣工图绘制注意事项

竣工图注意‎事项
一是竣工图‎应使用新的‎或者干净的‎施工图，并按要求加‎盖并签署竣‎工图章。

二是凡按图‎施工，没有变动的‎，可以在原施‎工图上加盖‎“竣工图”标志后即可‎。

三是一般性‎设计变更，且能在原施‎工图上修改‎、补充的，由施工单位‎在原施工图‎必须是新蓝‎图上注册修‎改内容与修‎改依据后，作为竣工图‎。

四是凡结构‎形式、工艺、平面布置、项目等有重‎大改变以后‎及图幅变更‎面积超过3‎5%，必须重新绘‎制竣工图。

重绘图按原‎图编号，末尾加“竣”字，新图图标内‎应注明“竣工阶段
五是竣工图‎应准确、清楚、完整、规范、修改到位、真实反映竣‎工验收时的‎实际情况。

要保证图纸‎质量，做到规格统‎一，图面整洁，字迹清楚，不得用圆珠‎笔或其他易‎于褪色的墨‎水绘制。

六是竣工图‎编制完成后‎，监理单位督‎促和协助设‎计，施工单位检‎查竣工图编‎制情况，发现不准确‎或短缺时要‎及时修改和‎补齐。

七是竣工图‎内容与施工‎图设计、设计变更、材料变更、施工实际情‎况及质检记‎录相符合。

八是编制竣‎工图总说明‎及专业的编‎制说明，叙述竣工图‎编制原则、各专业目录‎及编制情况‎。

九是竣工图‎按《技术用复制‎图的折叠方‎法》折叠成A4‎图幅，图标露出。

十是竣工图‎按单价并程‎编制，并有详细说‎明和目录，竣工图上应‎打有页码。

十一是竣工‎图按专业、图号排列。

十二是竣工‎图纸编制质‎量及整理情‎况应在自检‎报告的内容‎中予以详细‎说明。

十三是根据‎业主要求，竣工图的套‎数按四份编‎制，其中施工单‎位自留一套‎。

十四是全部‎竣工图均永‎久保存。

竣工图更改绘制要求

竣工图绘制更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1竣工图的类型：1利用施工蓝图改绘的竣工图；2在二底图上修改的竣工图；3重新绘制的竣工图；4用CAD绘制的竣工图。

3.2竣工图绘制要求1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图的修改方法

1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改
绘，并加盖及签署竣工图章。
1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容
2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2竣工图包括以下内容：
2.2.1工艺平面布置图等竣工图
建筑竣工图、幕墙竣工图
竣工图章
1、“竣工图章”应具有明显的“竣工图”字样，并包括编制单位名称、制图人、审核人和编制日期等基本内容。编制单位、制图人、审核人、技术负责人要对竣工图负责。
2、所有竣工图应由编制单位逐张加盖、签署竣工图章。竣工图章中签名必须齐全，不得代签。
3、凡由设计院编制的竣工图，其设计图签中必须明确竣工阶段，并由绘制人和技术负责人在设计图签中签字。
改绘方法：将（Z17）和有关的尺寸用杠改法去掉，并注明修改依据（见图1）：
图1
4.1.1.2隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法。即在图上将取消的部分打“×”，在图上描绘取消的部分较长时，可视情况打几个“×”，达到表示清楚为准。并从图上修改处见箭头索引线引出，注明修改依据。
例如：平面图中库房取消。即（B）～（C）轴间③轴上砖墙取消。
4.1.5.5不允许将洽商的附图原封不动的贴在或附在竣工图上做为修改，也不允许将洽商的内容抄在蓝图上做为修改。凡修改的内容均应改绘在蓝图上或做补图附在图纸之后。

工程竣工图编制要求

竣工图编制要求1、竣工图编制的原则⑴工程施工过程中，完全按图施工无变动者，可在原施工蓝图上加盖“竣工图”章，即可转化为竣工图。

⑵在施工过程中虽有一般性设计变动，但能在原施工蓝图上修改补充，且不影响图面质量的，可用碳素墨水笔对变更部位进行杠（划）改或叉改。

修改时应当注明变更依据，并加盖“竣工图”章即可转化为竣工图。

⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应按国家有关规范重新绘制竣工图，并加盖“竣工图”章。

2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》，竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方，技术负责人，总监必须在审核后签字。

3、编制竣工图应当使用新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件编制竣工图。

4、重新绘制的竣工图，在设计图签栏中必须有原设计单位人员签字，图纸应符合设计单位施工图出图用章规定。

5、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚。

不得用圆珠笔或其他易于褪色的墨水绘制。

6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。

（九）竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式：利用电子版施工图改绘的竣工图；利用施工蓝图改绘的竣工图；利用翻晒硫酸纸底图改绘的竣工图；重新绘制的竣工图。

1、利用电子版施工图改绘竣工图应符合下列规定：⑴将图纸变更结果直接改绘到电了版施工图中，用云线圈出修改部位，并按下表的形式做修改内容备注表；⑶设计图签栏中应有原设计人员签字；⑷委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；⑸竣工图章可直接绘制成电子版竣工图章，出图后应有相关责任人的签字。

2、利用施工图蓝图（必须是新蓝图）改绘竣工图应采用杠（划）改或叉改法进行绘制。

具体方法示例子如下：⑴取消内容①例如：首层结构平面图中Z16（Z17）柱断面，（Z17）取消。

竣工图更改绘制要求

竣工图绘制更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1竣工图的类型：1利用施工蓝图改绘的竣工图；2在二底图上修改的竣工图；3重新绘制的竣工图；4用CAD绘制的竣工图。

3.2竣工图绘制要求1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图编制要求

竣工图编制要求竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
