互联网拓扑结构及其绘制

实验网络拓扑图的绘制

1、 Visio 2003下载和安装
（1）利用搜索引擎搜索 “visio 2003”，并下载。（2）安装visio软件。（3）启动visio 2003，
Visio 2003工作界面
2、利用标准图库绘制拓扑图
（1）单击【文件】|【新建】|【网络】|【详细网络图】菜单，出现左侧的 “形状”模具和中间的绘图区。（2）在模具的“形状”中单击“网络和外设”项。
计算机网络的拓扑结构
2. 计算机网络拓扑的分类 ⑸ 树形拓扑结构
计算机网络的拓扑结构
2. 计算机网络拓扑的分类 ⑹ 混合拓扑结构
2. 计算机网络拓扑的分类计算机网络中常见的拓扑结构主要有：星形、总线形、
环形、树形、混合形及网形拓扑。 ⑴ 总线型拓扑结构
计算机网络的拓扑结构
2. 计算机网络拓扑的分类 ⑵ 环形拓扑结构
计算机网络的拓扑结构
2. 计算机网络拓扑的分类 ⑶ 星形拓扑结构
计算机网络的拓扑结构
2. 计算机网络拓扑的分类 ⑷ 网状拓扑结构
2、利用标准图库绘制拓扑图网络和外设
2、利用标准图库绘制拓扑图
星型拓扑
集线器 PC 5类双绞线
3、计算机网络的组成
计算机网络从资源构成分为网络软件和网络硬件。
网络软件：
❖ 网络协议（软件）一系列规则和约定的规范性描述，它控制了网络中的设备之间如
何进行信息交换。 ❖ 网络操作系统网络中软硬件设备的控制程序 ❖ 网络管理及网络应用软件对网络资源进行管理维护的软件
3、计算机网络的组成
资源子网由主计算机系统、终端、终端控制器、联网外设、各种软件资源与信息资源组成。资源子网负责处理全网的数据处理业务，向网络用户提供各种网络资源与网络服务。

《绘制网络拓扑》课件

网络拓扑的种类
星型拓扑
所有节点通过集线器或交换机连接到中央节点，适用于小型网络。
总线拓扑
所有节点通过一根公共总线连接，适用于大型企业网络。
环形拓扑
所有节点形成一个环状连接，适用于小型网络。
网状拓扑
所有节点都直接连接到其他节点，适用于大型网络。
绘制网络拓扑的步骤
1
确定网络规模
根据实际需求确定网络中节点的数量。
《绘制网络拓扑》PPT课件
网络拓扑是指网络中各个节点之间的连接关系。本课件将介绍网络拓扑的种类、绘制网络拓扑的步骤、常用工具以及注意事项。
网络拓扑简介
网络拓扑是指网络中各个节点之间的连接方式和结构。它对于网络的性能和可靠性至关重要。
不同的拓扑结构适用于不同的网络需求，例如星型拓扑适用于小型网络，而总线拓扑适用于大型企网络设计的重要环节，选择适当的拓扑结构和工具可以提高网络的性能和可靠性。我们希望本课件能帮助你更好地理解和应用网络拓扑。
2
设计网络结构
根据网络需求，选择适当的拓扑结构。
3
连接节点
根据拓扑结构，连接各个节点。
常用网络拓扑工具
网络拓扑软件
使用网络拓扑软件可以快速绘制和模拟网络拓扑。
网络图表样例
参考网络图表样例可以帮助理解和设计网络拓扑。
网络拓扑模板
使用网络拓扑模板可以加速绘制网络拓扑的过程。
绘制网络拓扑的注意事项
1 考虑扩展性
设计网络拓扑时应考虑未来的扩展需求，确保网络可以适应变化。
2 考虑安全性
网络拓扑应考虑安全性需求，例如隔离敏感数据和访问控制。
3 标记和记录
为每个节点和连接进行标记和记录，以便维护和故障排除。

网络的拓扑结构(共19张PPT)

❖ 网络拓扑结构影响着整个网络的设计、功能、可靠性和通信费用等方面，是研究计算机网络的主要环节之一。
第4页，共19页。
计算机网络示意图
第5页，共19页。
教育网结构示意图
第6页，共19页。
[校园网结构示意图]
路由器
互联网
交换机
实验楼
……
计算机
计算机
核心交换机
服务器 ……
交换机
教学楼
……
计算机
第12页，共19页。
4、树型
(顶端有一个根节点，它带有分支，每个分支还可以再带子分支)
优点：易扩展，故障易隔离。缺点：对根结点的依赖性大，一旦根节点出现故障，将导致全网不能工作。
第13页，共19页。
5、网型
(各节点通过传输线相互连接起来并任何一个节点都至少与其它两个节点相连)
优点：传输速率高、容错高、可靠性好。缺点：控制和管理复杂，布线工程量大，建设成本高。
第18页，共19页。
作业一：
我们正在使用的计算机教室采用的是什么网络拓扑结构？
第19页，共19页。
终端电阻
网段
终端电阻
优点：
结构简单、易扩展，共享能力强，便于广播式传输。
缺点：
总线故障，影响整个网络
第9页，共19页。
2、环型
(Ring 网络中所有计算机连接到一个封闭的电缆环路上)
优点：传输速率高、距离远、简化路径选择缺点：一个站点的故障会引起整个网络的崩溃
第10页，共19页。
3、星型
计算机
交换机
办公楼
……
计算机
计算机
第7页，共19页。
交换机
宿舍楼
……

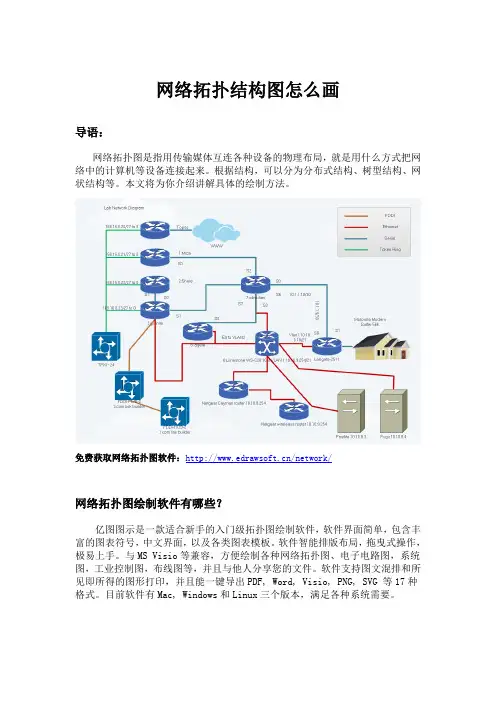

网络拓扑结构图怎么画

网络拓扑结构图怎么画导语：网络拓扑图是指用传输媒体互连各种设备的物理布局，就是用什么方式把网络中的计算机等设备连接起来。

根据结构，可以分为分布式结构、树型结构、网状结构等。

本文将为你介绍讲解具体的绘制方法。

免费获取网络拓扑图软件：/network/网络拓扑图绘制软件有哪些？亿图图示是一款适合新手的入门级拓扑图绘制软件，软件界面简单，包含丰富的图表符号，中文界面，以及各类图表模板。

软件智能排版布局，拖曳式操作，极易上手。

与MS Visio等兼容，方便绘制各种网络拓扑图、电子电路图，系统图，工业控制图，布线图等，并且与他人分享您的文件。

软件支持图文混排和所见即所得的图形打印，并且能一键导出PDF, Word, Visio, PNG, SVG 等17种格式。

目前软件有Mac, Windows和Linux三个版本，满足各种系统需要。

亿图图示绘制“思科网络图”的特点1.专业的教程：亿图图示的软件为用户制作了使用教程的pdf以及视频。

2.可导出多种格式：导出的文件Html，PDF，SVG，Microsoft Word, PowerPoint，Excel等多种格式。

3.支持多系统：支持Windows，Mac 和Linux的电脑系统，版本同步更新。

4.软件特色：智能排版布局，拖曳式操作，兼容Office。

5.云存储技术：可以保存在云端，不用担心重要的数据图表丢失。

6.丰富的图形符号库助你轻松设计思科网络图网络拓扑图怎么画？步骤一：打开绘制网络拓扑图的新页面双击打开网络拓扑图制作软件点击‘可用模板’下标题类别里的‘网络图’。

双击打开一个绘制网络拓扑图的新页面，进入编辑状态。

步骤二：从库里拖放添加从界面左边的符号库里拖动网络符号到画布。

步骤三：放大或缩小图形为了让图形更加的美观，我们还可以对编辑好的图形做一定的放大缩小改动，点击图形四周的绿色小方块拉动鼠标方向键进行相应的调整。

步骤四：添加连接线点击开始菜单里的连接线功能，将光标放在图形的连接点上。

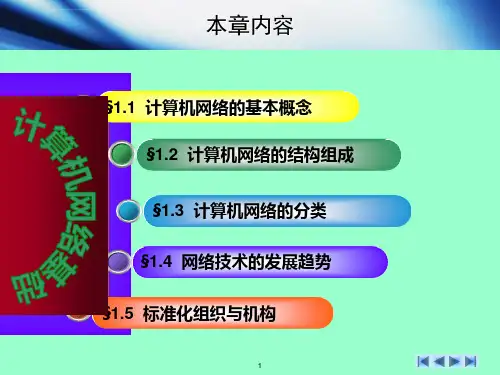

计算机网络的拓扑结构ppt课件

知识结构
计算机网络的发展计算机网络的定义计算机网络的功能计算机网络的特点计算机网络的应用
按覆盖范围分类按传播方式分类按传输介质分类按传输技术分类
国际组织与机构美国组织与机构欧洲组织与机构中国国家2标准局
网络的逻辑结构网络的拓扑结构网络软件的组成网络硬件的组成
计算机网络支撑技术计算机网络的关键技术计算机网络的研究热点
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
§1.1 计算机网络的基本概念
计算机网络是计算机技术与通信技术相结合的产物，它的诞生使计算机的体系结构发生了巨大变化。在当今社会发展中，计算机网络起着非常重要的作用，并对人类社会的进步做出了巨大贡献。
ISO于1977年成立了专门的机构来研究该问题，并且在1984年正式颁布了“开放系统互联基本参考模型” 的国际标准OSI,这就产生了第三代计算机网络。
9
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
1.1.3 计算机网络的主要功能
3、分布处理把要处理的任务分散到各个计算机上运行，而不是集中在
一台大型计算机上。这样，不仅可以降低软件设计的复杂性，而且还可以大大提高工作效率和降低成本。
4、集中管理对地理位置分散的组织和部门,可通过计算机网络来实现集中管理,如数据库情报检索系统、交通运输部门的定票系统、军事指挥系统等。
3
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用

Visio网络拓扑绘制与编辑网络结构

Visio网络拓扑绘制与编辑网络结构Visio是一种功能强大且易于使用的工具，用于网络拓扑绘制和编辑网络结构。

它提供了各种预定义的模板和形状，使用户能够轻松地创建和修改各种类型的网络拓扑图。

一、网络拓扑绘制初探在使用Visio进行网络拓扑绘制之前，首先需要了解一些网络拓扑的基本概念。

网络拓扑是指计算机网络中各个节点（如计算机、服务器、交换机等）之间连接关系的物理结构。

常见的网络拓扑类型包括星型、总线型、环型、树型和网格型等。

在Visio中，我们可以通过选择合适的模板来创建不同类型的网络图。

模板中预定义了各种网络设备和符号，用户可以直接拖拽到画布上，并通过连线将它们连接起来。

同时，Visio还提供了丰富的标签和注释功能，方便用户进行说明和标识。

二、编辑网络结构的方法和技巧1. 添加设备和连线使用Visio进行网络拓扑绘制时，可以从“网络和建筑规划”分类中选择相应的模板，例如“计算机和网络设备”模板。

从左侧的形状面板中选择需要添加的设备图标，然后将其拖拽到画布上。

在添加设备后，可以使用连接工具来连接各个设备。

连接工具可以在“主页”选项卡中找到。

将鼠标指针移动到一个设备上，点击左键并保持按下，然后拖动到目标设备上松开，即可建立连线。

2. 调整布局和样式Visio还提供了布局和样式调整的功能，使网络拓扑图看起来更加美观。

通过选中设备或连线，点击“布局”选项卡中的“重新布局”按钮，可以自动调整设备和连线的位置，使其更加整齐有序。

此外，用户还可以通过改变设备的大小、颜色和线条的样式来进行个性化设置。

在选中设备或连线后，通过“格式”选项卡中的工具栏进行相应的调整。

3. 添加文本和标识为了更清晰地表达网络拓扑图中的各个部分，用户可以添加文本和标识。

Visio提供了多种文本框、标题和标签形状供用户选择，可以通过拖拽的方式添加到画布上。

在文本框中输入相应的文字后，可以通过调整文本的字体、大小和颜色来让文本更加突出。

网络拓扑图绘制和维护的方法和工具(二)

网络拓扑图绘制和维护的方法和工具随着现代社会对互联网的依赖程度不断提高，网络拓扑图的绘制和维护变得愈发重要。

网络拓扑图是指展现了网络中各个设备之间连接关系的视觉化图形，对于网络架构师、管理员以及运维人员来说，拓扑图可以提供直观的网络结构、方便的问题排查、快速的设备管理等诸多便利。

本文将介绍网络拓扑图的绘制和维护的方法和工具。

一、网络拓扑图绘制的方法1. 手绘法手绘法是最基础的网络拓扑图绘制方法，通过纸张和笔简单地勾勒出网络设备之间的连接关系。

这种方法适用于小型网络拓扑图的绘制，步骤简单、成本低。

但手绘法无法提供高精度和实时更新的效果，适用范围受限。

2. 自动绘制工具随着科技的发展，出现了多款自动绘制工具，例如Visio、Lucidchart等。

这些工具采用拖拽式的操作，用户只需要添加设备、连线等信息，软件会自动生成拓扑图。

这种方法便于图形编辑和修改，并且提供了一些模板和符号库，使得拓扑图的绘制更加美观和规范。

3. 网络监控工具一些网络监控工具如Zabbix、Nagios等，提供了自动绘制网络拓扑图的能力。

这些工具通过识别网络中的设备和连线信息，自动生成拓扑图，并且可以实时监测网络设备的状态。

这种方法适用于大型网络的拓扑图绘制，建立和维护方便快捷。

二、网络拓扑图维护的方法1. 实时更新网络拓扑图应该与实际网络状态保持同步，因此需要进行实时更新。

当网络设备出现更换、添加或移除时，应及时对拓扑图进行相应的修改。

实时更新可以提高网络管理员处理问题的效率，并且减少出错的可能性。

2. 自动化监控通过网络监控工具可以实现对网络设备的状态进行自动监控。

当设备出现故障或者不正常的情况时，监控工具会自动发送警报并更新拓扑图中相应的设备状态。

自动化监控可以及时反映网络设备的运行状况，帮助管理员快速发现和解决问题。

3. 定期检查除了自动化监控外，定期检查网络拓扑图也是非常重要的。

通过定期检查，可以确保网络拓扑图的准确性和完整性。

网络拓扑图绘制和维护的方法和工具

网络拓扑图绘制和维护的方法和工具随着互联网的迅猛发展，网络拓扑图在企业和个人网络管理中扮演着重要的角色。

它能够清晰地展示网络结构，帮助管理员更好地维护网络，及时发现和解决问题。

本文将讨论网络拓扑图的绘制和维护的方法和工具。

一、拓扑图绘制方法1. 手绘法：传统的方法是用纸和笔手绘拓扑图。

这种方法简单直接，但是不便于修改和更新，适用于小型网络。

2. 绘制软件：目前有很多网络拓扑图绘制软件可供选择，如Visio、OmniGraffle等。

这些软件提供了丰富的符号库和模板，使得拓扑图绘制更加高效和方便。

用户只需要简单拖拽符号，连接各设备即可完成拓扑图的绘制。

3. 自动绘制工具：近年来，一些自动绘制工具也应运而生。

这些工具能够通过扫描网络设备，自动绘制出拓扑图。

它们不仅能大大节省时间和精力，还能精确地捕捉网络的结构和拓扑关系。

二、拓扑图维护方法1. 实时监控：拓扑图应该与网络实时同步，及时反映网络设备的状态和连接关系。

通过网络监控系统，可以实现对网络设备的实时监控和性能统计。

一旦发现异常，管理员可以及时更新相应的拓扑图。

2. 定期检查：除了实时监控，定期检查拓扑图也是必要的。

管理员可以定期检查拓扑图的准确性和完整性，排除因设备更换或连接调整引起的不一致问题。

定期检查还能发现潜在的问题，并采取预防措施，提高网络的可靠性和稳定性。

三、拓扑图维护工具1. 设备发现工具：设备发现工具能够自动扫描网络中的设备，并生成相应的拓扑图。

这些工具通常通过SNMP、ICMP等协议获取设备的信息，然后根据设备之间的通信关系绘制出拓扑图。

代表性的工具有SolarWinds、Spiceworks等。

2. 配置管理工具：配置管理工具能够帮助管理员更好地管理网络设备的配置信息，进而绘制出准确的拓扑图。

这些工具能够自动备份和存档设备的配置，以防止配置丢失。

当需要修改或更新设备配置时，管理员可以轻松地对拓扑图进行相应的调整和更新。

著名的配置管理工具有RANCID、NetBrain等。

网络拓扑图绘制和维护的方法和工具(四)

网络拓扑图绘制和维护的方法和工具在当今数字化时代，网络已经成为了我们生活和工作中不可或缺的一部分。

为了确保网络的正常运行，网络拓扑图的绘制和维护变得至关重要。

网络拓扑图可以帮助管理员更好地了解网络结构，及时发现和解决问题。

本文将介绍一些网络拓扑图的绘制和维护的方法和工具。

一、绘制网络拓扑图的方法1. 手工绘制：这是最传统也是最常用的一种方法。

管理员可以通过观察网络连接和结构，使用纸和笔或者绘图软件手动绘制出网络拓扑图。

这种方法适用于小型网络，但在大型复杂网络中绘制拓扑图会变得非常困难和繁琐。

2. 自动绘制：随着技术的发展，现在有很多自动绘制网络拓扑图的工具可供选择。

这些工具通常能够自动发现网络中的设备和连接，并根据这些信息生成拓扑图。

例如，一些网络监控软件可以通过扫描网络来获取设备信息，并自动生成拓扑图。

这种方法能够节省时间和精力，特别是对于大型网络来说。

二、维护网络拓扑图的方法1. 手动更新：网络拓扑图一般都是动态的，随着网络设备和连接的变化而变化。

为了保持拓扑图的准确性，管理员需要定期对网络进行巡检，如果发现新增或删除的设备，或者出现连接问题，需要手动更新拓扑图。

这种方法需要花费一定的时间和精力，但可以确保拓扑图的准确性。

2. 自动更新：为了解决手动更新的问题，一些网络管理软件提供了自动更新拓扑图的功能。

这些软件可以定期扫描网络，检测设备和连接的变化，并自动更新拓扑图。

管理员只需要设置好扫描的时间间隔和条件，就可以让软件自动更新拓扑图。

这种方法简化了拓扑图的维护工作，但需要选择合适的软件来完成此任务。

三、常用的网络拓扑图绘制和维护工具1. Microsoft Visio：Microsoft Visio是一款功能强大的网络拓扑图绘制工具，它提供了丰富的图形库和绘制模板，可以帮助管理员轻松地绘制和编辑拓扑图。

此外，Visio还支持导入设备信息和连接数据，可以帮助自动生成拓扑图。

2. PRTG Network Monitor：PRTG Network Monitor是一款集成了自动拓扑发现和绘制功能的网络管理软件。

网络工程拓扑绘制规范(PPT版)精选版

特点
网络工程拓扑绘制规范具有标准化、统一化、规范化的特点，能够确保绘制出的拓扑图清晰、准确、易于理解和使用，为网络工程的规划、设计、实施和管理提供有力支持。
拓扑绘制的原则
准确性
拓扑图必须准确地反映网络的物理和逻辑结构，包括设备的位置
、连接关系和配置信息等。
简洁性
拓扑图应简洁明了，避免过多的细节和无关信息，突出重要的结构和关系。
可读性
拓扑图应具有良好的可读性，使用标准的符号和标记，确保不同的人员都能快速理解和使用。
更新及时
随着网络设备和连接关系的变更，拓扑图应及时更新，保持
与实际网络的一致性。
03
拓扑绘制的工具和技术
手工绘制工具
笔和纸
使用笔和纸进行手工绘制是最基本的工具，适用于快速草图和概念设计。
绘图软件
如Microsoft Visio、Adobe Illustrator等绘图软件，适用于制作详细和专业的拓扑图。
多层和动态拓扑表示
多层拓扑
支持多层网络拓扑的表示，包括核心层、汇聚层和接入层等，以便更好地展示网络层次结构。
动态拓扑
能够实时更新和展示网络拓扑的变化，提供动态的网络视图，方便对网络故障和性能问题进行快速定位和排查。
THANKS
感谢观看
突出关键信息
使用不同的颜色、形状或大小来突出关键设备和连接。
遵循标准
遵循行业标准，如ONF、IEEE等，以确保拓扑图的准确性和一致性。
更新和维护
定期更新拓扑图以反映网络的变化，并保持拓扑图的准确性。
04
实际案例分析
企业网络拓扑案例
总结词
企业网络拓扑案例展示了大型企业网络架构的复杂性，包括核心层、汇聚层和接入层的布局和设计。

网络拓扑图画法及常见拓扑图课件

根据网络设备数量选择拓扑图
少量设备
如果网络中设备数量较少，可以选择简单的拓扑图，如星型或总线型拓扑图。这些拓扑图结构简单，易于管理和维护。
大量设备
如果网络中设备数量较多，可以选择更加复杂的拓扑图，如树型、环形或网状拓扑图。这些拓扑图能够更好地满足大量设备的需求
，提供更高的可靠性和扩展性。
根据网络流量选择拓扑图
可靠性较高，因为即使某个节点出现故障，其他节点仍然可以正常工作。
05
06
适用于节点数量较少，但需要高可靠性的场景。
环型拓扑图
一种所有节点相互连接形成闭环的拓扑图。
•·
结构相对简单，但布线可能较为复杂。
扩展性较好，可以方便地添加或删除节点。
可靠性较高，因为即使某个节点出现故障，其他节点仍然可以通过环路绕过故障节点。
网络拓扑图画法及常见拓扑图课件
目录
• 网络拓扑图基础 • 如何绘制网络拓扑图 • 常见网络拓扑图介绍 • 网络拓扑图的应用场景 • 网络拓扑图的优缺点 • 如何根据实际需求选择合适的网络拓
扑图
01
网络拓扑图基础
什么是网络拓扑图
01
02
网络拓扑图是一种用于描述网络设备连接关系的图形表示。
它通过图形化的方式展示网络中的各种元素，如路由器、交换机、服务器等，以及它们之间的连接关系。
准确性
确保绘制的拓扑图准确反映实际的网络结构和连接关系。
规范性
遵循一定的绘图规范，如使用标准的符号和颜色表示不同的设备和连接。
清晰性
确保图形简洁明了，避免过多的细节和混乱的布局。
更新维护
随着网络设备和连接关系的变更，及时更新和维护拓扑图。

使用ppt绘制网络拓扑图

Si
Si
Si
Si
CO_S6810_1 Si
Si CO_S6810_2
Si
Si
Si
Si
XH_S6810_1 XH_S6810_2
Si
XH_S6810_1
Si
XH_S6810_1
Si
Si
HP_S6810_1 HP_S6810_2
绘制注意事项
• 先构图、再框架、接着设备和标示 • 图标大小、标示位置要合理 • 拓扑呈现完整、格式统一、布局整洁不凌乱 • 拓扑元素要规范
使用ppt绘制网络拓扑图
课程目标
前言案例分析绘制步骤要点解析案例赏析本文来源：@红茶三杯：/vinsoney
写在前面的话
• 总得说点什么对吧？
什么是网络拓扑（topology）
• 网络拓扑是一种用于描述计算机网络环境（计算机、主机、网络设备等线路连接情况）的一种制图。
S0/0 192.168.12.1/24
S0/1 192.168.23.2/24
R1
S0/0 R2
S0/0 R3
192.168.12.2/24
192.168.23.3/24
OSPF
EIGRP
批注：绘制时间控制在2分钟内
案例3 继续
5
255 4
254 4
4
3
A
B
C
D
MPLS Domain
MPLS
IP
R2
12.2/24
绘制注意事项
• 图标大小、标示位置要合理
OR_S8606_2
OR_S8606_4
Si
OR_S8606_1
Si
Si
Si

局域网拓扑结构的设计与绘制

2、设计步骤
（1）确定核心交换机位置及主要设备连接将核心交换机通过SC光纤端口相连，让后再把核心交换机分别与两台服务器进行冗余连接。
RJ-45
SC
RJ-45
2、设计步骤
（2）级联下级汇聚层交换机
千兆位RJ-45端口
SC光纤端口
服务器服务器千兆位RJ-45端口交换机交换机
千兆位RJ-45端口千兆位RJ-45端口
交换机
交换机
2、设计步骤
（3）级联边缘层交换机
RJ-45
SC
RJ-45
RJ-45 RJ-45
RJ-45
SC
路由器 RJ-45 防火墙 RJ-45 RJ-45
此处的防火墙是用来保护内部网络安全的，是指硬件防火墙；软件防火墙通常用来保护个人计算机的安全。
三、无线局域网结构设计示例
无线局域网作为对有线网络的补充，在企业网络中有着广泛的应用。【示例】有家公司的一个办公室是老式建筑，现在为了避免重新打墙布线，欲采用WLAN无线局域网布线方式。办公室用户数在30个左右，准备了两台IEEE 802.11g标准的无线AP(Access Point)。另外，无线网络要与已有的有线网络进行互连。 1、基本设计思路把两台无线AP安装在适当位置，同时在距离上要确保两台无线AP能很好地覆盖对应的无线网络用户范围。把两台无线AP通过一条直通双绞线连接到有线网络交换机的一个普通端口上，然后按有线网络一样的方法配置各无线用户的TCP/IP协议。在无线AP上配置两台AP所采用的信道，配置各无线网络用户，选择使用对应的无线AP网络。具体内容参见书中介绍。
2、设计步骤
1. 确定无限网络用户的位置，把网络用户按区域划分。 2. 把两台IEEE 802.11g标准的无线AP(Access Point) 安装在两个用户区域的中间位置 3. 从两台无限AP的RJ-45 LAN端口中拉出一条直通双绞线到有线网络骨干层的一个LAN端口，实现与有线网络的连接。

超详细的网络拓扑结构图绘制教程方法

超详细的网络拓扑结构图绘制教程方法导语：网络拓扑图怎么画？其实网络拓扑图的画法主要是分为软件绘图和手工绘图。

对于新手而言，更推荐使用电脑软件绘图，只需要下载一个网络拓扑图软件，就可以利用模板或者软件工具进行绘图，下面有超详细的教程，认真看看噢。

免费获取网络拓扑图软件：/network/绘制网络拓扑结构图用什么软件画好？一般看起来高大上的拓扑图都是借助专业软件绘制，比如亿图图示。

亿图图示是一款适合新手的入门级拓扑图绘制软件，软件界面简单，包含丰富的图表符号，中文界面，以及各类图表模板。

软件智能排版布局，拖曳式操作，极易上手。

与MS Visio等兼容，方便绘制各种网络拓扑图、电子电路图，系统图，工业控制图，布线图等，并且与他人分享您的文件。

软件支持图文混排和所见即所得的图形打印，并且能一键导出PDF, Word, Visio, PNG, SVG 等17种格式。

目前软件有Mac, Windows和Linux三个版本，满足各种系统需要。

亿图图示绘制“思科网络图”的特点1.专业的教程：亿图图示的软件为用户制作了使用教程的pdf以及视频。

2.可导出多种格式：导出的文件Html，PDF，SVG，Microsoft Word, PowerPoint，Excel等多种格式。

3.支持多系统：支持Windows，Mac 和 Linux的电脑系统，版本同步更新。

4.软件特色：智能排版布局，拖曳式操作，兼容Office。

5.云存储技术：可以保存在云端，不用担心重要的数据图表丢失。

6.丰富的图形符号库助你轻松设计思科网络图如何绘制一个网络拓扑图呢？步骤一：打开绘制网络拓扑图的新页面双击打开网络拓扑图制作软件点击‘可用模板’下标题类别里的‘网络图’。

双击打开一个绘制网络拓扑图的新页面，进入编辑状态。

步骤二：从库里拖放添加从界面左边的符号库里拖动网络符号到画布。

步骤三：放大或缩小图形为了让图形更加的美观，我们还可以对编辑好的图形做一定的放大缩小改动，点击图形四周的绿色小方块拉动鼠标方向键进行相应的调整。

绘制网络拓扑图ppt课件

感谢您的观看
THANKS
提高网络拓扑图的易读性
标注清晰
在图中添加必要的标注和说明，解释设备和连接线的含义，提高图面的可读性。
使用不同颜色和形状
通过使用不同颜色和形状来区分不同类型的设备和连接线，使图面更加直观易懂。
添加图例
在图中添加图例，说明各种符号、颜色和形状的含义，方便读者对照理解。
05
网络拓扑图的维护与管理
预防和解决网络故障
01
故障诊断和定位
通过网络拓扑图，可以快速诊断和定位网络故障的原因，以便采取相应
的解决措施。
02
故障预防措施
通过定期检查和维护网络设备和连接，可以预防一些常见的网络故障发
生。
03
故障恢复和备份
在发生网络故障时，应尽快恢复网络的正常运行，并确保数据的完整性
和安全性。同时，应定期备份重要的网络配置和数据，以防止数据丢失。
06
网络拓扑图的应用与发展
网络拓扑图在规划与设计中的应用
确定网络结构
通过绘制网络拓扑图，可以清晰地展示网络中的各个节点和连接关系，有助于规划者确定合理的网络结构。
优化网络布局
根据实际需求和资源分布，通过调整节点位置和连接关系，优化网络布局，提高网络性能和可靠性。
规划网络扩展
在网络规模不断扩大时，可以通过绘制网络拓扑图来规划网络的扩展方案，确保新加入的节点能够与现有网络无缝对接。
绘制网络拓扑图PPT课件
目录
• 网络拓扑图简介 • 如何绘制网络拓扑图 • 网络拓扑图的绘制实例 • 网络拓扑图的优化与改进 • 网络拓扑图的维护与管理 • 网络拓扑图的应用与发展
01
网络拓扑图简介
什么是网络拓扑图

计算机网络技术实验绘制网络拓扑结构图

计算机网络技术实验绘制网络拓扑结构图在计算机网络技术的学习和实践中，绘制网络拓扑结构图是一项至关重要的任务。

它就像是为一个复杂的网络系统绘制一张清晰的地图，让我们能够一目了然地了解各个设备之间的连接关系和布局。

那么，什么是网络拓扑结构图呢？简单来说，它是一种用图形方式表示网络中各个节点（如计算机、服务器、路由器等）和链路（如网线、光纤等）之间连接关系的示意图。

通过这张图，我们可以直观地看到网络的架构，有助于进行网络规划、故障诊断和性能优化等工作。

在开始绘制网络拓扑结构图之前，我们需要先对要描绘的网络有一个清晰的了解。

这包括确定网络中包含哪些设备、它们的类型和功能，以及它们之间是如何连接的。

例如，我们要知道有多少台计算机、几台路由器、是否有交换机等等，还要清楚每台设备之间是通过有线还是无线方式连接的。

接下来，选择合适的绘图工具也是很关键的一步。

现在有很多专门用于绘制网络拓扑结构图的软件和在线工具，比如 Microsoft Visio、Cisco Packet Tracer、Lucidchart 等。

这些工具都提供了丰富的图形元素和便捷的绘图功能，可以大大提高我们的绘图效率和质量。

以 Microsoft Visio 为例，打开软件后，我们可以在模板中选择“网络”类别，然后就能看到各种网络设备的图形图标。

将需要的图标拖放到绘图页面上，并根据实际的网络连接情况用线条将它们连接起来。

在绘制的过程中，要注意图标之间的比例和布局，尽量使图形清晰、美观、易于理解。

在绘制网络拓扑结构图时，还需要遵循一些基本原则。

首先，要保持图形的简洁性，避免过多的冗余信息和复杂的图形元素，以免让人感到混乱。

其次，要确保图形的准确性，每一个连接和设备的表示都要与实际情况相符。

此外，还要注意图形的可读性，使用清晰的标注和文字说明，让其他人能够轻松看懂这张图。

比如说，如果我们绘制的是一个小型办公室的网络拓扑结构图，可能会包括几台台式计算机、笔记本电脑、一台打印机、一台路由器和一台交换机。

[试题]网络拓扑结构及其绘制

网络拓扑结构及其绘制教学内容：网络拓扑结构及其绘制一、教学目标1. 能使用VISIO软件进行网络拓扑结构的绘制2. 能判断小型局域网的网络拓扑结构3. 能根据网络拓扑结构特点和组网条件进行网络结构的选型二、学习内容分析1.本节的作用和地位计算机网络拓扑结构是计算机网络学习的基础，也是学习的重点和难点内容之一。

2．本节主要内容网络拓扑是指网络中各个端点相互连接的方法和形式。

网络拓扑结构反映了组网的一种几何形式。

局域网的拓扑结构主要有总线型、星型、环型以及混合型拓扑结构。

本课首先通过设定特殊的任务情境引发学生的学习兴趣和对于任务的思考。

通过设计实际的拓扑结构图，促使学生应用知识。

通过“实地考察”进一步激发其感知，加深对计算机网络拓扑结构的感性认知。

3.重点难点分析教学重点：计算机网络几种拓扑结构概念及其各自优缺点、应用比较。

教学难点：根据实际情况选择计算机网络拓扑结构。

三、学情分析在开始本门课程学习之前，学生已经对网络技术有所应用，并初步了解关于计算机网络的基本知识，但是缺乏系统的学习过程，对于应用中碰到的很多问题存在疑惑。

同时在整个社会大环境下，网络应用带来的方便性以及网络技术的神秘性对学生有着非常大的吸引力，学生对网络技术具有天生的兴趣，充分培育和利用好学生的这些兴趣，将使教学更轻松。

学生初次接触拓扑概念，并且这一概念本身比较抽象，不容易理解，因此拓扑结构这一内容的学习对于学生来说存在一定的难度。

因此，首先要解决的问题是如何使学生更好理解这一概念。

针对这一问题，可以采用日常生活中最常见的交通地图进行类比教学。

拓扑概念建立起来之后，网络的拓扑结构就比较好理解。

本课设计了一个课堂任务，要求学生画出一个校园网络拓扑结构图，对于怎样去表达网络的拓扑结构，要给学生以适当的引导，这里可以适当的演示一些简单的网络拓扑效果图，以便学生轻松上手。

四、教学方法本节课通过校园网络的实地考察和任务驱动（网络拓扑图的制作）教学方式，促进实践与理论的整合，培养学生探究、解决问题的兴趣和能力。

局域网拓扑结构的设计与绘制

2、设计步骤
（1）确定核心交换机位置及主要设备连接将核心交换机通过SC光纤端口相连，让后再把核心交换机分别与两台服务器进行冗余连接。
RJ-45
SC
RJ-45
2、设计步骤
（2）级联下级汇聚层交换机
千兆位RJ-45端口
SC光纤端口
服务器服务器千兆位RJ-45端口交换机交换机
千兆位RJ-45端口千兆位RJ-45端口
交换机
交换机
2、设计步骤
（3）级联边缘层交换机
RJ-45
SC
RJ-45
RJ-45 RJ-45
RJ-45
SC
路由器 RJ-45 防火墙 RJ-45 RJ-45
此处的防火墙是用来保护内部网络安全的，是指硬件防火墙；软件防火墙通常用来保护个人计算机的安全。
三、无线局域网结构设计示例
无线局域网作为对有线网络的补充，在企业网络中有着广泛的应用。【示例】有家公司的一个办公室是老式建筑，现在为了避免重新打墙布线，欲采用WLAN无线局域网布线方式。办公室用户数在30个左右，准备了两台IEEE 802.11g标准的无线AP(Access Point)。另外，无线网络要与已有的有线网络进行互连。 1、基本设计思路把两台无线AP安装在适当位置，同时在距离上要确保两台无线AP能很好地覆盖对应的无线网络用户范围。把两台无线AP通过一条直通双绞线连接到有线网络交换机的一个普通端口上，然后按有线网络一样的方法配置各无线用户的TCP/IP协议。在无线AP上配置两台AP所采用的信道，配置各无线网络用户，选择使用对应的无线AP网络。具体内容参见书中介绍。
2、设计步骤
无线AP
交换机
无线AP
