模拟信号数字处理方法
数字电路中的模拟信号处理与数字信号处理
数字电路中的模拟信号处理与数字信号处理在数字电路中，模拟信号处理和数字信号处理是两个关键的概念。
虽然它们都涉及信号处理的过程，但在原理和应用方面有着显著的区别。
本文将重点介绍数字电路中的模拟信号处理和数字信号处理的特点和应用。
一、模拟信号处理模拟信号处理是指对连续时间的模拟信号进行处理和分析的过程。
它的特点是信号的值可以在任意时间和连续的范围内变化。
模拟信号处理的主要任务是滤波、放大、调节和转换信号的形态。
滤波是模拟信号处理的重要任务之一，用于去除信号中的噪声和干扰，使得信号更加清晰和可靠。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
模拟信号处理还包括信号放大和调节，通过放大器对信号进行放大，使其达到适宜的幅度；通过调节器对信号进行调整，以满足特定的需求。
此外，模拟信号处理还可以将信号从一种形态转换为另一种形态，例如将模拟信号转换为数字信号。
二、数字信号处理数字信号处理是指将模拟信号转换为数字信号，并在计算机或数字信号处理器中对其进行处理和分析的过程。
数字信号处理的特点是信号的值只能在离散的时间和离散的范围内变化。
数字信号处理的主要任务包括采样、量化、编码、滤波和解码等。
采样是将连续的模拟信号转换为离散的数字信号的过程，通过对模拟信号进行采样，可以得到一系列离散的样本点。
采样定理规定了采样频率应该大于信号最高频率的两倍，以保证采样后的数字信号能够有效地还原原始信号。
采样后的信号需要进行量化，将连续的信号值映射为离散的数值。
编码是将量化后的数字信号转换为二进制数据的过程。
常见的编码方式有脉冲编码调制（PCM）和脉冲位置调制（PPM）等。
接下来，对数字信号进行滤波，以去除量化误差和噪声等不良影响。
滤波器通常是数字滤波器，其设计与模拟滤波器略有不同。
最后，对滤波后的数字信号进行解码，将数字信号转换回模拟信号，以实现原始信号的重建。
三、应用领域模拟信号处理和数字信号处理在不同的应用领域具有广泛的应用。
数字信号处理
第一部分：数字滤波器的设计
6
第5章 IIR滤波器的设计 一、滤波器的基本概念
1.什么是滤波器、数字滤波器？ 滤波器，是指能够使输入信号中某些频率分量充分地衰 减，同时保留那些需要的频率分量的一类系统。 数字滤波器——把输入序列通过一定的运算变换成所要 求的输出序列，实质上就是一个离散时间系统。 2.分类 （1）经典滤波器和现代滤波器 （2）IIR和FIR滤波器 （3）低通、高通、带通、带阻滤波器
数字信号处理 Digital Signal Processing
1
绪论：
xa (t) 预滤 A/DC 数字信号处理 D/AC 平滑滤波 ya (t)
图0-2 模拟信号的数字ห้องสมุดไป่ตู้号处理系统框图
前置滤波器：滤除模拟信号的杂散分量，避免采样信号的混叠失真
A/DC： 模数转换（采样、保持、量化、编码） 数字信号处理：核心，对x(n)进行变换，得到想要的y(n)信号； 处理的实质是运算 D/AC：数模转换
4型
Hk=HN-k
频率采样法设计比较简单，所得的系统频率响应在每个 频率采样点上严格与理想特性一致，各采样点之间的频响则 是由各采样点的内插函数延伸叠加而成。
26
3.改善频率响应的措施 为了提高逼近质量，在理想特性不连续点处人为加入过 渡采样点（1～3个），虽然加宽了过渡带，但缓和了边缘上 两采样点之间的突变，将有效的减少起伏振荡，提高阻带衰 减。 H ( ) , H
六、其他要求
如何根据Ha(s)、H(z)判断其为何种类型的滤波器？
17
第6章 FIR数字滤波器的设计 一、基本概念
1.FIR DF具有线性相位的条件
H (e j ) h( n)e jn | H (e j ) | e j ( ) H ( )e j ( )
模拟数字信号化的三个步骤
模拟数字信号化的三个步骤模拟数字信号化是将连续信号转换为离散信号的过程。
它是数字通信系统中的关键步骤，能够有效地传输和处理信息。
本文将介绍模拟数字信号化的三个步骤，包括采样、量化和编码。
一、采样采样是将连续信号在时间上进行离散化的过程。
在采样过程中，我们需要选取一系列离散时间点，将连续信号在这些时间点上进行测量。
采样的频率被称为采样率，一般用赫兹（Hz）表示。
采样率越高，采样精度越高，能够更好地还原原始信号。
采样定理是采样过程中必须遵循的重要原则。
根据采样定理，采样率必须大于等于信号带宽的两倍，才能完全还原原始信号。
如果采样率过低，会导致采样失真，出现混叠现象，使得原始信号无法恢复。
二、量化量化是将连续信号在幅度上进行离散化的过程。
在量化过程中，我们将每个采样点的幅度值映射为一个有限的离散值。
量化的目的是为了将连续信号转化为离散信号，以便于数字系统进行处理和传输。
在量化过程中，需要确定量化级别和量化精度。
量化级别是指幅度的划分区间数目，而量化精度则决定了每个量化级别的幅度范围。
常用的量化方法有均匀量化和非均匀量化。
均匀量化的量化级别和量化精度相等，而非均匀量化则根据信号的统计特性进行调整，以提高信号的动态范围和信噪比。
三、编码编码是将量化后的离散信号转换为数字形式的过程。
在编码过程中，我们需要将每个量化值映射为一组二进制码字，以便于数字系统进行存储、传输和处理。
常用的编码方法有脉冲编码调制（PCM）和差分脉冲编码调制（DPCM）。
PCM将每个量化值直接映射为固定长度的二进制码字，而DPCM则通过比较相邻采样点的差值，将差值进行编码，以减少编码数据的冗余性。
在数字通信系统中，还常常使用误码检测和纠正技术，如循环冗余校验（CRC）和海明码，来保证数据的可靠性和完整性。
模拟数字信号化是将连续信号转换为离散信号的重要步骤。
通过采样、量化和编码，我们能够将连续信号转换为数字形式，以便于数字系统进行处理和传输。
数字信号处理—原理、实现及应用(第4版)第4章 模拟信号数字处理 学习要点及习题答案
·78· 第4章 模拟信号数字处理4.1 引 言模拟信号数字处理是采用数字信号处理的方法完成模拟信号要处理的问题，这样可以充分利用数字信号处理的优点，本章也是数字信号处理的重要内容。
4.2 本章学习要点(1) 模拟信号数字处理原理框图包括预滤波、模数转换、数字信号处理、数模转换以及平滑滤波；预滤波是为了防止频率混叠，模数转换和数模转换起信号类型匹配转换作用，数字信号处理则完成对信号的处理，平滑滤波完成对数模转换后的模拟信号的进一步平滑作用。
(2) 时域采样定理是模拟信号转换成数字信号的重要定理，它确定了对模拟信号进行采样的最低采样频率应是信号最高频率的两倍，否则会产生频谱混叠现象。
由采样得到的采样信号的频谱和原模拟信号频谱之间的关系式是模拟信号数字处理重要的公式。
对带通模拟信号进行采样，在一定条件下可以按照带宽两倍以上的频率进行采样。
(3) 数字信号转换成模拟信号有两种方法，一种是用理想滤波器进行的理想恢复，虽不能实现，但没有失真，可作为实际恢复的逼近方向。
另一种是用D/A 变换器，一般用的是零阶保持器，虽有误差，但简单实用。
(4) 如果一个时域离散信号是由模拟信号采样得来的，且采样满足采样定理，该时域离 散信号的数字频率和模拟信号的模拟频率之间的关系为T ωΩ=，或者s /F ωΩ=。
(5) 用数字网络从外部对连续系统进行模拟，数字网络的系统函数和连续系统传输函数 之间的关系为j a /(e )(j )T H H ωΩωΩ==，≤ωπ。
数字系统的单位脉冲响应和模拟系统的单位冲激响应关系应为 a a ()()()t nTh n h t h nT === (6) 用DFT （FFT ）对模拟信号进行频谱分析（包括周期信号），应根据时域采样定理选择采样频率，按照要求的分辨率选择观测时间和采样点数。
要注意一般模拟信号（非周期）的频谱是连续谱，周期信号是离散谱。
用DFT （FFT ）对模拟信号进行频谱分析是一种近似频谱分析，但在允许的误差范围内，仍是很重要也是常用的一种分析方法。

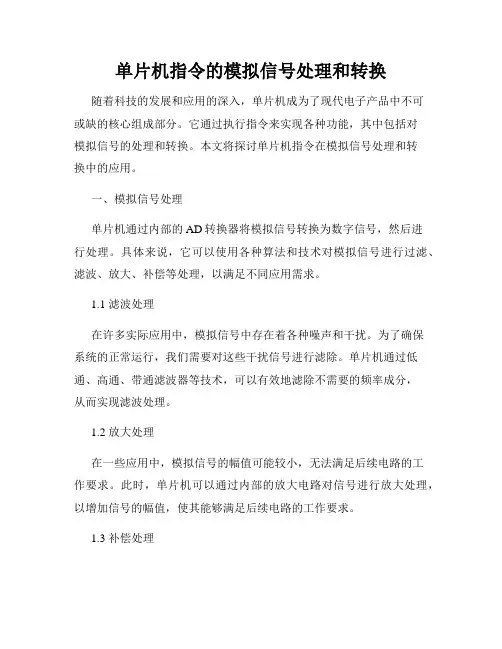

单片机指令的模拟信号处理和转换
单片机指令的模拟信号处理和转换随着科技的发展和应用的深入，单片机成为了现代电子产品中不可或缺的核心组成部分。
它通过执行指令来实现各种功能，其中包括对模拟信号的处理和转换。
本文将探讨单片机指令在模拟信号处理和转换中的应用。
一、模拟信号处理单片机通过内部的AD转换器将模拟信号转换为数字信号，然后进行处理。
具体来说，它可以使用各种算法和技术对模拟信号进行过滤、滤波、放大、补偿等处理，以满足不同应用需求。
1.1 滤波处理在许多实际应用中，模拟信号中存在着各种噪声和干扰。
为了确保系统的正常运行，我们需要对这些干扰信号进行滤除。
单片机通过低通、高通、带通滤波器等技术，可以有效地滤除不需要的频率成分，从而实现滤波处理。
1.2 放大处理在一些应用中，模拟信号的幅值可能较小，无法满足后续电路的工作要求。
此时，单片机可以通过内部的放大电路对信号进行放大处理，以增加信号的幅值，使其能够满足后续电路的工作要求。
1.3 补偿处理在某些情况下，模拟信号的特性可能会受到环境温度、供电电压等因素的影响，导致信号的准确性和稳定性下降。
单片机可以通过内部的补偿电路对信号进行补偿处理，以提高信号的准确性和稳定性。
二、模拟信号转换在单片机系统中，模拟信号的转换是非常重要的环节。
通过合理的转换方式，可以将模拟信号转换为数字信号，方便后续的数字信号处理。
2.1 AD转换AD转换是将模拟信号转换为数字信号的一种常用方式。
单片机内部的AD转换器可以将模拟信号的连续变化转换为离散的数字数值，以便进行后续的数字信号处理。
2.2 DA转换DA转换是将数字信号转换为模拟信号的一种方式。
在某些应用场景中，需要将数字信号转换为模拟信号的形式输出。
单片机通过内部的DA转换器可以实现这一功能，将数字信号转换为与原始模拟信号相对应的模拟信号。
2.3 PWM输出PWM（脉冲宽度调制）是一种将模拟信号转换为数字信号的方式。
单片机可以通过PWM输出方式，将模拟信号转换为一系列脉冲信号，通过控制脉冲信号的占空比来实现对模拟信号的转换。
数字信号处理技术简介
数字信号处理技术简介引言：- 数字信号处理技术是以数字计算机为基础的一种信号处理方法，用于对连续时间的模拟信号进行数字化处理。
- 数字信号处理在音频、视频、图像、通信等领域有广泛的应用，提高了信号处理的精度和效率。
一、什么是数字信号处理技术- 数字信号处理技术通过对模拟信号进行采样、量化和编码，将其转化为数字信号。
- 数字信号可以存储、传输和处理，具有较好的稳定性和灵活性。
二、数字信号处理的基本步骤1. 信号采样：- 采样是指以一定的时间间隔对模拟信号进行取样。
- 采样率决定了采样频率，一般要满足奈奎斯特采样定理。
2. 信号量化：- 量化是指将连续的模拟信号变为离散的数字信号。
- 通过将信号的幅度分成若干个离散的级别，将每个采样点映射到最近的一个量化级别上。
3. 信号编码：- 编码是指将量化后的信号转化为二进制，以便数字系统进行处理。
- 常用的编码方式有脉冲编码调制（PCM）、ΔΣ调制等。
4. 数字信号处理算法：- 数字信号处理算法是对数字信号进行处理和分析的数学方法和步骤。
- 常用的算法包括傅里叶变换、滤波、时域分析、频域分析等。
5. 数字信号重构：- 数字信号重构是将处理后的数字信号转化为模拟信号，以供输出和显示。
- 重构过程中需要进行数模转换和滤波处理。
三、数字信号处理技术的应用领域1. 通信领域：- 数字信号处理技术在调制解调、信道编码、信号恢复、自适应滤波等方面有广泛应用。
- 提高了通信系统的抗干扰能力和通信质量。
2. 音频与视频处理：- 数字信号处理技术在音频压缩、回声消除、音频增强、视频编解码等方面发挥重要作用。
- 提高了音频视频设备的音质和图像质量。
3. 图像处理与识别：- 数字信号处理技术在图像压缩、图像特征提取、目标检测与识别中有广泛应用。
- 提高了图像处理的速度和准确度。
4. 生物医学信号处理：- 数字信号处理技术在心电信号分析、脑电信号处理、医学影像处理等方面具有重要意义。
模拟转数字信号处理过程
模拟转数字信号处理过程
在数字信号处理中，模拟信号首先要被采样收集到离散时间序列中，
然后将离散信号转换为数字信号。
这个过程由模拟转数字信号处理器
完成。
首先，模拟信号通过采样电路被转换成离散时间序列。
在这个过程中，采样率是非常关键的。
采样率必须足够高，以捕捉到信号中的高频分量，否则将出现混叠误差。
接下来，离散信号通过抽样定理进行的采样处理，将信号用离散信号
序列表示出来。
此时，采样值的幅度与原信号相对位置没有保留下来，其频谱也会受到采样率的影响。
为了恢复信号的原始信息，需要对离散信号进行重构处理。
这个过程
由模拟转数字信号处理器完成。
模拟转数字信号处理器执行的是离散
信号到模拟信号的转换，也称为数模转换。
在数模转换中，处理器使用数字到模拟转换器（DAC）将以前离散化
的信号恢复到模拟信号。
DAC会沿着离散信号序列输出与原信号相同的幅度和相对位置。
通过该过程，我们可以看到数字信号处理领域的一个重要概念，即采样定理。
采样定理指出，在信号频率小于采样率的两倍时，可以恢复原信号的完整信息。
高于采样率的两倍时，将出现时域混合，导致频域失真
总之，模拟转数字信号处理过程中，离散信号被转换成数字信号，然后通过数模转换器将数字信号恢复成原始的模拟信号。
这个过程是数字信号处理中非常关键的一个步骤，也为我们理解和应用数字信号处理技术提供了重要的基础。
数字信号处理-原理、实现及应用(第4版) 第四章 模拟信号的数字处理
结论：
正弦信号采样（2）
三点结论： （1）对正弦信号，若 Fs 2 f0 时，不能保证从采样信号恢
复原正弦信号； （2）正弦信号在恢复时有三个未知参数，分别是振幅A、
频率f和初相位，所以，只要保证在一个周期内均匀采样 三点，即可由采样信号准确恢复原正弦信号。所以，只要 采样频率 Fs 3 f0 ，就不会丢失信息。 （3）对采样后的正弦序列做截断处理时，截断长度必须 是此正弦序列周期的整数倍，才不会产生频谱泄漏。（见 第四章4.5.3节进行详细分析）。
D/A
D/A为理想恢复，相当于理想的低通滤波器，ya (t) 的傅里叶变换为：
Ya ( j) Y (e jT )G( j) H (e jT ) X (e jT )G( j)
保真系统中的应用。
在 |Ω|>π/T ，引入了原模拟信号没有的高频分量，时域上表现
为台阶。
ideal filter
•
-fs
-fs/2 o
• fs/2 fs
f •
2fs
•
•
-fs
-fs/2 o
fs/2
•
fs
•
f
2fs
措施
D/A之前，增加数字滤波器，幅度特性为 Sa(x) 的倒数。
在零阶保持器后，增加一个低通滤波器，滤除高频分量， 对信号进行平滑，也称平滑滤波器。
c
如何恢复原信号的频谱？
P (j)
加低通滤波器，传输函数为
G(
j)
T
0
s 2 s 2
s
0
s
X a ( j)
s 2
s c c
s
理想采样的恢复
电子技术中的模拟与数字信号处理
电子技术中的模拟与数字信号处理电子技术中的模拟与数字信号处理是两个重要的分支领域。
它们在电子产品设计和信号处理领域具有广泛应用。
本文将详细介绍模拟与数字信号处理的定义、特点以及在实际应用中的步骤和方法。
一、模拟信号处理和数字信号处理的定义和特点1. 模拟信号处理（Analog Signal Processing）：模拟信号处理是指对连续时间连续幅度的信号进行处理的技术。
它主要应用于模拟电路中，通过电流、电压等模拟信号的运算和处理，实现信号的放大、滤波和识别等功能。
2. 数字信号处理（Digital Signal Processing）：数字信号处理是指对离散时间离散幅度的信号进行处理的技术。
它主要应用于数字电路中，通过对数字信号进行采样、量化和编码等操作，实现数字信号的处理和分析。
3. 模拟信号处理的特点：a. 连续性：模拟信号是连续变化的，可以采用模拟电路来对其进行处理。
b. 准确性：模拟信号处理可以在保持较高精度的情况下进行信号处理。
c. 实时性：模拟信号处理可以实时对信号进行响应和处理。
4. 数字信号处理的特点：a. 离散性：数字信号由离散的数据点组成，需要进行采样和离散化处理。
b. 精确性：数字信号处理结果具有较高的精确性，可以根据需求进行精确计算和处理。
c. 可编程性：数字信号处理可以通过编程来实现复杂的信号处理算法。
二、模拟信号处理的步骤和方法1. 信号采集：通过传感器或信号调理电路将模拟信号转换为电压信号。
2. 信号滤波：对信号进行滤波处理，去除噪声和干扰。
3. 信号放大：对信号进行放大，以满足后续电路的要求。
4. 信号调节：对信号进行偏置和增益的调节，使其适应接收或输出电路的要求。
5. 信号转换：将信号转换为其他形式的信号，如频率、幅度或相位的变换。
三、数字信号处理的步骤和方法1. 信号采样：对连续时间的模拟信号进行采样，将其离散化。
2. 信号量化：对采样获得的模拟信号进行量化，将其表示为有限精度的数字信号。
单片机模拟信号处理 实现模拟与数字信号转换
单片机模拟信号处理实现模拟与数字信号转换在单片机应用中，模拟信号处理与数字信号转换是非常重要的一项技术。
模拟信号是连续变化的，而数字信号则是离散的。
通过模拟与数字信号转换技术，我们可以将模拟信号转换为数字信号，以便进行数字化处理和存储。
本文将介绍单片机模拟信号处理以及实现模拟与数字信号转换的方法。
一、单片机模拟信号处理的基本原理在单片机应用中，模拟信号通常通过传感器或外部信号源采集得到。
传感器可以将各种物理量转换为与之对应的模拟电压信号。
模拟信号可以是声音、光线、温度等各种连续变化的信号。
单片机需要处理这些模拟信号并做出相应的控制或决策。
单片机内部有一个模数转换器（ADC）模块，可以将模拟信号转换为数字信号。
首先，模拟信号通过选定的引脚输入到ADC模块中。
ADC模块将模拟信号进行采样，并将其离散化为一系列数字量。
这些数字量可以是二进制代码或其他编码形式。
然后，单片机可以对这些数字量进行处理和分析。
二、模拟与数字信号转换的实现方法1. 采样与保持（S&H）电路采样与保持电路可以在一个时刻将连续变化的模拟信号值“冻结”，使其在转换期间保持不变。
采样与保持电路通常由一个开关和一个保持电容组成。
开关用于在转换期间将模拟信号“冻结”，而保持电容用于存储冻结的模拟信号值。
这样，单片机可以在不同的时间点上对信号进行采样，从而获得一系列离散的模拟信号值。
2. 模数转换器（ADC）模数转换器（ADC）是实现模拟与数字信号转换的核心部件。
ADC 可将连续变化的模拟信号转换为离散的数字信号。
常见的ADC类型包括逐次逼近型ADC、闪存型ADC和Σ-Δ型ADC。
逐次逼近型ADC是一种经典的ADC类型。
它通过比较模拟输入信号与一个参考电压的大小，逐步逼近输入信号的大小。
逐次逼近型ADC需要较长的转换时间，但具有较高的分辨率和较低的价格。
闪存型ADC是一种高速的ADC类型。
它通过将模拟输入信号进行快速并行的比较，直接生成相应的数字编码。
Matlab中的模拟和数字信号处理方法
Matlab中的模拟和数字信号处理方法引言：Matlab是一种强大的计算软件工具，广泛应用于科学、工程和数学等领域。
在信号处理领域，Matlab提供了丰富的模拟和数字信号处理方法，极大地方便了信号处理的研究和应用。
本文将介绍一些主要的模拟和数字信号处理方法，以及它们在Matlab中的实现。
一、模拟信号处理方法：1. Fourier变换Fourier变换是一种重要的信号分析方法，可以将信号从时间域转换到频率域，从而揭示信号的频谱特性。
在Matlab中，可以使用fft函数进行傅里叶变换，ifft 函数进行逆傅里叶变换。
通过傅里叶变换，我们可以分析信号的频谱，包括频率成分、功率谱密度等。
2. 滤波滤波是信号处理中常用的方法，可以消除信号中的噪声或者选择感兴趣的频率成分。
在Matlab中，提供了丰富的滤波函数，包括低通滤波器、高通滤波器、带通滤波器等。
通过设计滤波器，我们可以选择不同的滤波方式，如巴特沃斯滤波、切比雪夫滤波等。
3. 时域分析时域分析是对信号在时间域上的特性进行研究，包括信号的振幅、频率、相位等。
在Matlab中，我们可以使用时域分析函数来计算信号的均值、方差、自相关函数等。
通过时域分析，可以更好地了解信号的时间特性，比如周期性、正弦信号等。
二、数字信号处理方法：1. 数字滤波器数字滤波器是将连续时间的信号转换为离散时间的信号，并对其进行滤波处理的一种方法。
在Matlab中，我们可以使用fir1、fir2等函数设计数字滤波器，以满足不同的滤波需求。
数字滤波器可以消除离散信号中的噪声，提取感兴趣的频率成分。
2. 频谱分析频谱分析是对离散信号的频谱进行研究，可以了解信号在频域上的特性。
在Matlab中，可以使用fft函数进行快速傅里叶变换，得到离散信号的频谱。
通过频谱分析，我们可以掌握信号的频率成分、频率幅度等信息。
3. 信号编码信号编码是将模拟信号转换为数字信号的过程，以进行数字信号处理和传输。
将模拟信号数字化的三个步骤
将模拟信号数字化的三个步骤一、模拟信号与数字信号的区别模拟信号是连续的信号，其数值可以在任意时间和数值范围内变化。
模拟信号的值可以通过物理量的大小来表示，例如电压、电流等。
而数字信号是离散的信号，其数值只能在有限的时间和数值范围内变化。
数字信号一般以二进制形式表示，只能取有限个数值。
二、模拟信号的数字化过程模拟信号的数字化是将连续的模拟信号转换为离散的数字信号的过程。
这个过程分为三个步骤：采样、量化和编码。
1. 采样采样是将模拟信号在时间上进行离散化的过程。
采样过程中，需要以一定的采样频率对模拟信号进行采样，将连续的模拟信号转换为一系列的离散样本点。
采样频率需要满足奈奎斯特采样定理，即采样频率要大于模拟信号中最高频率的两倍，以保证采样后的数字信号能够还原原始的模拟信号。
2. 量化量化是将采样得到的连续样本点的振幅值转换为有限个离散数值的过程。
量化的目的是将连续的模拟信号离散化，将其振幅值映射到一组有限的数值上。
量化过程中，需要确定量化级数，即将模拟信号的振幅范围等分为若干个离散的量化水平。
每个样本点的振幅值将被映射到最接近的量化水平上，从而得到离散的量化数值。
3. 编码编码是将量化后的离散数值表示成二进制形式的过程。
编码的目的是将量化后的离散数值转换为可以用二进制表示的数字信号。
编码过程中，需要确定编码规则，即将每个量化数值映射到一个二进制码字上。
常用的编码规则有自然二进制编码、格雷码编码等。
三、应用与总结模拟信号的数字化在现代通信、音视频处理等领域有着广泛的应用。
通过将模拟信号数字化，可以实现信号的高保真传输和存储。
数字信号可以进行数字信号处理，如滤波、压缩等操作，以提高信号的质量和效率。
模拟信号的数字化过程包括采样、量化和编码三个步骤。
采样将模拟信号在时间上离散化，量化将采样得到的样本点的振幅值离散化，编码将量化后的离散数值转换为二进制形式。
这个过程使得模拟信号可以以数字形式进行表示、传输和处理，广泛应用于各个领域。
单片机系统中的模拟信号采集与处理方法
单片机系统中的模拟信号采集与处理方法随着科技的发展，单片机系统在各个领域得到了广泛应用。
在许多应用场景中，模拟信号的采集和处理是单片机系统的基础，因此如何有效地实现模拟信号的采集和处理是单片机系统设计的重要问题。
本文将介绍几种常见的模拟信号采集和处理方法。
一、模拟信号的采集方法1. 电压分压法电压分压法是一种常用的模拟信号采集方法。
它通过将待采集的模拟信号与一个已知电阻分压电路连接，将信号的幅值限定在单片机所能接受的范围内。
通过测量分压后的电压信号，可以对原始信号进行采集。
2. 电流转换法电流转换法是另一种常见的模拟信号采集方法。
对于输入电压信号，可以通过将电压转换成相应的电流信号，再将电流信号输入到单片机系统进行采集。
这种方法可以减小信号的幅值范围，提高系统的稳定性和精度。
3. 传感器信号采集法对于一些特定的应用场景，可以直接使用传感器来采集模拟信号。
传感器是可以将物理量转换为电信号的器件，例如温度传感器、压力传感器等。
采用传感器信号采集法可以简化系统设计，提高采集的准确性。
二、模拟信号的处理方法1. 模数转换在单片机系统中，模数转换是一种常见的模拟信号处理方法。
模数转换将连续变化的模拟信号转换为离散的数字信号，方便单片机进行处理和分析。
常见的模数转换器有ADC（Analog-to-Digital Converter）和DAC（Digital-to-Analog Converter）。
2. 滤波器滤波器用于对模拟信号进行滤波处理，去除噪声和不需要的频率成分，保留感兴趣的信号。
在单片机系统中，滤波器可以采用数字滤波器或模拟滤波器。
数字滤波器可以通过算法实现，模拟滤波器则需要借助于电路元件。
3. 增益控制在某些应用中，模拟信号的幅值可能会过小或过大，需要通过增益控制方法进行调整。
增益控制可以通过模拟电路或数字算法实现。
在单片机系统中，可以使用运算放大器来实现模拟信号的放大或衰减，也可以通过数值计算来实现信号的调整。
数字信号处理的基本原理和方法
数字信号处理的基本原理和方法数字信号处理（Digital Signal Processing，简称DSP）是将模拟信号通过采样、量化和编码等过程转换为数字信号，并使用数字信号处理技术进行处理和分析的一种技术。
在现代通信、图像处理、音频处理、控制系统等领域广泛应用。
本文将介绍数字信号处理的基本原理和方法。
一、数字信号处理的基本原理1. 采样：将连续的模拟信号按照一定的时间间隔进行采样，得到离散的样本点。
采样过程可以使用采样定理来确定采样频率，避免出现混叠现象。
2. 量化：将采样得到的模拟信号幅度值映射到一个有限的离散值集合中，将连续的信号转换为离散的数字信号。
量化过程会引入量化误差，需要根据应用需求选择合适的量化级别。
3. 编码：将量化后的样本值编码为二进制形式，方便数字信号进行存储和传输。
常用的编码方法有脉冲编码调制（PCM）和Delta调制等。
二、数字信号处理的基本方法1. 数字滤波：对数字信号进行滤波操作，可以通过滤波器来实现。
常见的数字滤波器有低通滤波器、高通滤波器、带通滤波器等，可以实现信号的频率选择性处理。
2. 快速傅里叶变换（FFT）：将时域上的信号转换到频域，得到信号的频谱信息。
FFT算法可以高效地计算离散信号的傅里叶变换，对于频域分析和频谱处理非常重要。
3. 卷积运算：卷积运算是数字信号处理中常用的操作，可以用于滤波、相关分析、信号降噪等应用。
通过卷积运算可以实现信号的线性时不变系统的模拟。
4. 声音编码与解码：数字音频处理中常用的编码方法有PCM编码、ADPCM编码、MP3编码等。
对于解码，可以使用解码器对编码后的数字音频信号进行解码还原为原始音频信号。
三、数字信号处理的应用领域1. 通信系统：数字信号处理技术在通信系统中起着重要作用，可以实现信号的调制、解调、信道编码和解码等处理，提高信号传输的质量和可靠性。
2. 图像处理：通过数字图像处理技术，可以实现图像的增强、滤波、分割、压缩等。
第六章 模拟信号数字处理1
t
0 (a)
t
0 (b)
t
图6.2.1 对模拟信号进行采样
第六章 模拟信号数字处理 如果让电子开关合上的时间τ→0，则形成理想采样， 此时周期性矩形脉冲串变成周期性单位冲激串Pδ(t)， 周期为T，强度为1。得到的采样信号 6.2.1(b)所示，用公式表示如下：
ˆ xa ( t ) 和Pδ(t)如图
(6.2.2)
Pδ (t ) =
n = −∞
∑δ (t − nT )
∞ n = −∞ a
∞
ˆ xa (t ) = x a (t ) ⋅ Pδ (t ) =
∑ x (t )δ (t − nT )
第六章 模拟信号数字处理 式 中 ， 只 有 当 t=nT 时 ， δ 信 号 才 有 非 零 值 ， 即
ˆ xa (t ) = xa (t ) PT (t )
第六章 模拟信号数字处理
x a(t) S Pτ(t)，P δ(t) x a(t) 0
ˆ a (t ) x
x a(t)
ˆ a (t ) x
x a(t)
0
t P τ(t)
t P δ (t)
0
ˆ a (t ) x
τ
T
t
0 T
ˆ a (t ) x
上式中方括号部分只有在t=nT时具有非零值，强 度是xa(nT)，因此得到：
∞
ˆ X a ( jΩ ) =
n = −∞
∑X
a
(nTs )e
− jΩ nT
(6.2.10)
第六章 模拟信号数字处理 又知道时域离散信号x(n)的傅立叶变换用下式表示：
X a (e ) =
ω= T, 得到：
3. 模拟量信号处理的常见方法有哪些？
3. 模拟量信号处理的常见方法有哪些？11 模拟量信号处理概述模拟量信号是连续变化的物理量，如电压、电流、温度、压力等。
对模拟量信号进行处理的目的是将其转换为有用的信息，以便进行测量、控制和数据处理。
111 常见的模拟量信号处理方法1111 滤波滤波是去除模拟量信号中的噪声和干扰的常用方法。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器用于去除高频噪声，保留低频信号；高通滤波器则相反，用于去除低频噪声，保留高频信号；带通滤波器允许特定频段的信号通过，而带阻滤波器则阻止特定频段的信号。
1112 放大当模拟量信号的幅度较小，无法满足后续处理或测量的要求时，需要进行放大。
放大器可以将信号的幅度按一定比例增大，同时应注意保持信号的准确性和线性度。
1113 模数转换（ADC）将模拟量信号转换为数字量信号是数字处理系统中的关键步骤。
ADC 器件根据特定的采样频率和分辨率将连续的模拟量转换为离散的数字值。
1114 信号调理信号调理包括对信号进行隔离、电平转换、线性化等操作，以适应后续处理设备的要求。
1115 校准为了提高测量的准确性，需要对模拟量信号处理系统进行校准。
校准可以通过与已知标准值进行比较来调整系统的参数。
112 模拟量信号处理方法的选择在实际应用中，应根据具体的需求和信号特点选择合适的处理方法。
例如，如果信号中存在高频噪声，应选择低通滤波；如果信号幅度过小，需要放大处理；对于需要数字处理的系统，必须进行 ADC 转换。
12 模拟量信号处理中的注意事项121 噪声和干扰的抑制在模拟量信号处理过程中，要采取有效的措施抑制噪声和干扰，如良好的接地、屏蔽、滤波等。
122 精度和分辨率的考虑根据应用的精度要求选择合适的 ADC 分辨率和其他处理设备的精度。
123 稳定性和可靠性确保模拟量信号处理系统在不同环境条件下的稳定性和可靠性，以保证长期准确的工作。
13 总结模拟量信号处理是一个复杂但重要的领域，通过合理选择和应用上述常见方法，并注意相关的注意事项，可以有效地获取准确、有用的信息，为各种测量、控制和数据处理系统提供可靠的输入。
模拟信号数字化的基本方法
模拟信号数字化的基本方法
模拟信号数字化是将连续的模拟信号转换为离散的数字信号的过程。
这个过程通常通过采样和量化两个主要步骤来完成。
以下是模拟信号数字化的基本方法：
1. 采样（Sampling）：采样是将连续时间内的模拟信号在一系列离散时间点上取样的过程。
这样可以将模拟信号在时间上分割成一系列瞬时值。
采样频率（采样率）是指每秒钟采样的次数，通常以赫兹（Hz）为单位。
根据奈奎斯特定理，采样频率应该至少是信号中最高频率的两倍。
2. 量化（Quantization）：量化是将连续的振幅范围分成有限数量的离散级别的过程。
在量化中，模拟信号的每个采样值都映射到最接近的离散级别上。
量化级别的数量由量化位数决定，通常以比特（bits）为单位。
更多的比特可以提供更高的分辨率，但也意味着更大的数据量。
3. 编码（Encoding）：将量化后的信号表示为数字形式。
这可以通过直接使用二进制来表示，也可以采用各种编码方案，如二进制补码、格雷码等。
编码后的数字信号通常以二进制形式存储或传输。
4. 存储和传输：数字信号可以被存储在计算机内存中，也可以通过通信通道进行传输。
在这一步骤中，需要考虑信号的采样率、量化位数和编码方案，以便在存储和传输的过程中维持信号的质量。
这些步骤一起构成了模拟信号数字化的基本方法。
数字信号的生成使得信号处理、存储和传输更容易，并且可以使用数字系统进行进一步的分析和处理。
然而，需要注意的是，数字化过程中的采样和量化会引入误差，这被称为采样和量化误差。
选择适当的采样率和量化位数是数字化设计中的关键考虑因素。
