重合闸检同期定值校验

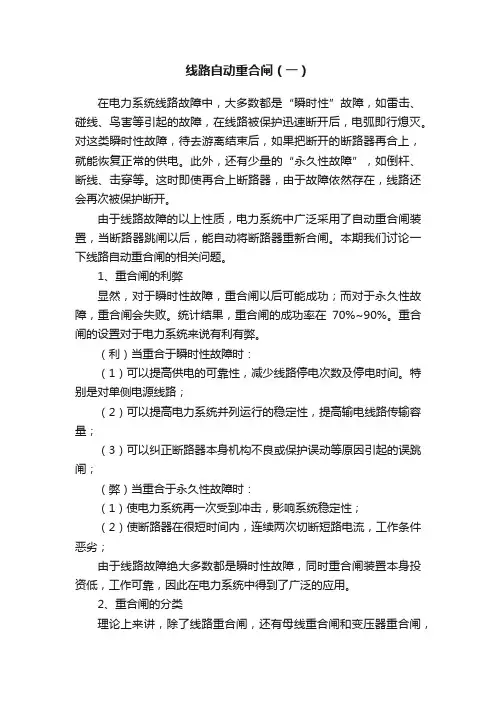

线路自动重合闸（一）
线路自动重合闸（一）在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。
对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。
此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。
这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。
由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。
本期我们讨论一下线路自动重合闸的相关问题。
1、重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。
统计结果，重合闸的成功率在70%~90%。
重合闸的设置对于电力系统来说有利有弊。
（利）当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。
特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；（弊）当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。
2、重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。
因此我们只讨论线路重合闸。
按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。
所以在高压电网中基本上均采用一次重合闸。
只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。
按重合闸方式可分为：三相重合闸、单相重合闸、综合重合闸；通常，保护装置设有四种重合闸方式：三重、单重、综重、重合闸停用。
这四种方式可以由屏上的转换把手或定值单中的控制字来选择。
重合闸的介绍
1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。
（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。
此类故障称为“永久性故障”。
二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。
因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。
2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。
3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。
当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。
因此，重合闸就不会起动。
4，自动重合闸装置的动作次数应符合预先的规定。
如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。
5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。
但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。
采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。
重合闸的检定方式
重合闸的检定方式
为了防止线路重合引起非同期并列，重合闸有检无压、检同期和非同期三种检定方式。
线路投检无压方式时，重合闸单元采用哪侧保护启动重合闸，就检哪侧无压的方式，两侧同时有电压时，自动转检同期方式。
线路投检同期方式进行三相重合时，母线侧和线路侧均有电压，若两侧电压角度小于检同期合闸角时，发出重合指令，在此方式下，单相重合时不检同期。
线路投非同期方式时，不做检定，重合闸启动后就开始计时，到重合闸整定时间即发重合命令。
通常线路一端投检无压重合闸，另一端投检同期重合闸，投检无压重合闸的一端应同时投入同期装置，以保证在断路器偷跳或人员误碰时重合闸装置能启动。
投检无压重合闸那一侧的断路器如果重合不成功，就要连续两次切断短路电流，因此其工作条件比投检同期重合闸那一侧的断路器的工作条件恶劣。
为了保证两侧断路器的工作条件一样，在检定同期侧也装设无压检定继电器，通过连接片定期切换其工作方式。
但应注意，一侧投入无压检定和同期检定继电器时，另一侧则只能投入同期检定继电器，否则，两侧同时实现无电压检定重合闸，将导致出现非同期合闸。
1。
检同期 概念
【继电保护】检同期和检无压是什么意思2007年12月25日星期二 12:03摘自论坛：：请教一下,检同期和检无压是什么意思,有什么作用,谢谢能这样理解嘛：重合闸配合用，对于双电源联络线路，在投三相重合闸时，当线路两侧开关跳闸时，强送端投“检无压”，并列端投“检同期”。
因为对于电源联络线跳闸后，两侧可能不是一个系统了，为避免非同期合闸，所以就这样设置了。
对于重合闸投“单相”时，就不要麻烦了。
：检同期是指：在合开关之前,先检测开关两端（线路侧和母线侧）是否满足同期条件(即电压和相位都相同）时，再合开关。
检无压是指：在和开关前，先检测开关线路侧是否有电压，确定无电压后，再合开关。
检无压和检同期合闸，主要应用在具有两个电源点的联络线上，一般整定为一侧检无压，另一侧检同期。
当联络线两端跳闸后，线路肯定没有电压。
这时，投无压侧可以先将开关合上，另一侧检同期后在合闸。
如果两侧都投检同期，由于线路侧无电压，母线侧有电压的话，两侧开关都不满足同期条件，将无法操作。
：检同期中包含电压和相位；那么相位相同怎么理解？：相位相同就是相角差为0，不过检同期有一个角度定值，只要小于这个定值就认为满足同期条件！：相位相同就是相角差为0。
：在检定同期和检定无压重合闸装置中为什么两侧都要装检定同期和检在检定同期和检定无压重合闸装置中为什么两侧都要装检定同期和检定无压继电器?：如果采用一侧投无电压检定,另一侧投同期检定这种接线方式。
那么,在使用无电压检定的那一侧,当其断路器在正常运行情况下由于某种原因(如误碰、保护误动等)而跳闸时,由于对侧并未动作,因此线路上有电压,因而就不能实现重合,这是一个很大的缺陷。
为了解决这个问题,通常都是在检定无压的一侧也同时投入同期检定继电器,两者的触点并联工作,这样就可以将误跳闸的断路器重新投入。
为了保证两侧断路器的工作条件一样,在检定同期侧也装设无压检定继电器,通过切换后,根据具体情况使用。
但应注意,一侧投入无压检定和同期检定继电器时,另一侧则只能投入同步检定继电器。
双侧电源线路三相自动重合闸
2）如果线路上发生的是瞬时性故障，则无压侧检定无压重合成 功，同步侧线路有电压。这时，同步侧同步继电器既加入母线 电压也加入线路电压，于是同步侧KY开始检查两电压的电压差、 频率差和相角差是否在允许范围内，当满足同期条件时，KY触 点闭合时间足够长，经同步连接片使同步侧ARC动作，重新合 上同步侧断路器，线路便恢复正常供电。
设tKY=tKT时，是重合闸的临界动作条件，相应的角频率差即为 整定角频率差，设为ωs.set ， 设其在合闸过程中不变，则
s.set
(1 K re ) act t KT
t ky
(1 K re ) act
s
t KT
(1 K re ) act
s.s et
当实际角频率差 s s.set 时, 有 t KY t KT ，重合闸动作，从而 检定了同期的第二条件——频差的大小。 临界情况下，在图4-6（c）的2点发出重合闸脉冲，由于断路器 与U 的实际相 合闸时间tc的存在，断路器主触点闭合时， U M L 角差为δ3[如图4-6（c）3点]，若 ωs保持不变，则 角 δ3为：
三：检定无压和检定同期的三相自动重合闸 ——这种重合闸是当线路两侧断路器跳开后，其中一侧先检定线 路无电压而重合，称为无压侧；另一侧在无压侧重合后，检定线 路两侧电源满足同期条件时，才允许进行重合，称为同步侧。
工 作 流 程
1、工作原理 是在单侧电源线路的三相一次自动重合闸的基础上增加附加条件 来实现的
3 act stc
如果相角差 的大小为系统所允许，则也就检定了同期的第三个 条件——相位差的大小。
TWJA TWJB TWJC 合后继动作
?Y1
KG.0
1 "0" 0
PCS-921G断路器失灵及自动重合闸装置技术和使用说明书-国网版
ZL_FZBH5111.0905PCS-921G断路器失灵保护及自动重合闸装置技术和使用说明书符合《线路保护及辅助装置标准化设计规范》标准要求南瑞继保电气有限公司版权所有R1.00本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1．概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3装置特点 (1)2．技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3主要技术指标 (3)3．软件工作原理 (5)3.1保护程序结构 (5)3.2正常运行程序 (5)3.3启动元件 (6)3.4断路器失灵保护 (7)3.5死区保护回路 (7)3.6瞬时跟跳回路 (8)3.7断路器三相不一致保护 (8)3.8充电保护 (8)3.9自动重合闸 (9)3.10保护与重合闸逻辑方框图 (10)4．硬件构成 (17)4.1装置硬件框图 (17)4.2机械结构与安装 (18)4.3面板布置图 (19)4.4背板布置图 (20)4.5输入输出定义 (21)4.6各插件简要说明 (22)5．定值内容及整定说明 (31)5.1通讯参数及整定说明 (31)5.2设备参数定值 (32)5.3保护定值及整定说明 (32)5.4功能软压板定值 (35)5.5GOOSE软压板定值 (35)5.6描述定值 (35)6．使用说明 (37)6.1指示灯说明 (37)6.2液晶显示说明 (37)6.3命令菜单使用说明 (39)6.4装置的运行说明 (42)7．调试大纲 (44)7.1试验注意事项 (44)7.2交流回路校验 (44)7.3输入接点检查 (44)7.4整组试验 (44)7.5输出接点检查 (46)7.6GOOSE调试大纲 (47)11．概述1.1 应用范围本装置适用于220KV 及以上电压等级的211结线与角形结线的断路器，符合国家电网公司颁布的《线路保护及辅助装置标准化设计规范》要求。
CSC-121说明书
第一篇装置的技术说明1概述1.1 适用范围CSC－121A数字式综合重合闸及断路器辅助保护装置（以下简称装置或产品）是由单片机实现的数字式保护装置，主要适用于220kV及以上电压等级的一个半断路器接线方式。
装置包括综合重合闸、失灵保护、死区保护、充电保护、三相不一致保护等功能元件,可以满足一个半断路器接线中综合重合闸和断路器辅助保护按断路器装设的要求。
对于一个半断路器接线方式，无论是中间断路器还是边断路器，装置的软硬件都是相同的。
2。
10 装置主要功能装置具有以下功能：a) 综合重合闸功能。
装置提供单相重合闸、三相重合闸、综合重合闸、重合闸停用四种方式可选。
可接入断路器两侧的启动重合闸回路,满足一个半断路器中间断路器的要求，且边断路器和中间断路器软硬件相同，为现场使用提供了方便；b）失灵保护。
失灵启动提供了三级跳闸逻辑，即瞬时重跳本断路器,线路保护单跳未断开开关延时三跳本断路器，开关失灵延时跳相关断路器；除相过流开放失灵保护外,并提供了负序电流、零序电流开放失灵保护，满足反措中关于发变组失灵保护的要求；c)死区保护。
为TA与开关之间的保护死区专门设计的保护元件；d) 三相不一致保护，由三相不一致开入启动，可经零序电流、负序电流、跳位等元件开放。
e) 充电保护，线路投运或失去保护时投入的过流保护，设两段，可分别投退，并可设置手合充电短时投入或长期投入.2。
11 装置主要技术参数2。
11.1额定参数a) 直流电压：220V或110V（按订货要求）；b) 交流电压：检同期电压：100V或100/3V；c）交流电流：5A或1A（按订货要求）；d）频率:50Hz。
2.11.2 整定范围装置整定范围见定值清单。
2.11.3 动作值误差a) 电流动作值误差不超过±3％；b）电压动作值误差不超过±1V；c）延时段动作值误差不超过±25ms。
2。
11.4 精确工作范围交流采样的精确工作范围：电压回路 1V～100V（有效值）；电流回路0.1In～30In（有效值）；3 功能原理说明3。
110kV线路保护
跳闸并闭锁重合闸。
三、110kV线路保护调试
7、重合闸 试验方法 (1)投入重合闸压板。 (2)用状态序列，先是故障前正常状态加正常电压
正常电流。 (3)保护跳闸，经重合闸时间后重合闸动作。 (4)闭锁重合闸，等保护充电，直至“充电”灯亮
，投闭锁重合闸压板，保护放电。
谢谢！
注意：用保护起动重合闸方式在断路器偷跳时无法起动 重合闸。
二、110kV线路保护原理
重合闸的充电与闭锁： （一）重合闸的充电
重合闸的压板在投入状态
三相断路器的合闸状态
没有压力闭锁的开入量输入 &
没有外部闭锁的开入量输入
若为检电压方式，没有TV断路信号
允 重合闸充电10—15S 许
重 合
测量保护安装处至故障点的距离，实际上是测量 保护安装处至故障点之间的阻抗。该阻抗为保护 安装处的电压和电流的比值，即Z=U/I。
二、110kV线路保护原理
距离保护的保护范围：
(1)距离Ⅰ段的保护范围应限制在本线路内，其动 作阻抗应小于线路阻抗，通常其保护范围为被保 护线路的全长的80％～85％。
(3)记录打印试验过程中各段的动作报告、动作时间。
三、110kV线路保护调试
5、零序方向过流保护
试验方法
(1)投入零序过流保护软压板、硬压板。重合把手切换至“ 综重方式”，将控制字“投重合闸”、“投重合闸不检” 置1。将Ⅰ、Ⅱ、Ⅲ、Ⅳ段零序保护的控制字置1。
(2)本试验用零序菜单进行。按照保护装置的定值，将Ⅰ、 Ⅱ、Ⅲ、Ⅳ段的电流定值和时间定值输入零序菜单中的对 应项，零序菜单中的零序补偿系数、灵敏角度要与保护装 置定值一致；根据故障方向、故障类别、动作区域选0.95 倍和1.05倍。0.95倍的时候应该可靠不在该段动作，而在 下一段动作；1.05倍时应该可靠在该段动作；正方向时应 该可靠动作；反方向时不动作。
(重合闸-检同期-检无压-备自投)之间的关系上课讲义
重合闸是故障跳闸后由重合闸继电器启动合闸的，主要是用在线路发生闪烁故障后能快速恢复供电。
检同期是二个电源并列（合环）时，由同期装置检测A相的相角差和电位差，这二个差值在允许范围内就自动合闸，如发电机并网。
检无压是给线路送电前，待送线路压变二次的电压继电器（常闭接点）闭锁断路的合闸（回路），线路有电则无法合闸。
备自投是备用电源向在用设备（跳闸后）自动送电（合闸），一般是进线开关在电源停电时，电压继电器（低电压保护）动作，跳开进线断路器，其辅助触点（常闭）接通备用电源断路器的合闸电源。
这四个是独立的装置，相互之间并无直接关系。
重合闸：从字面上理解就是重新合闸。
也就是在高压系统中（特别是110kV及以上的中性点直接接地系统），有些故障是瞬时性的，为了提高供电的连续性，在线路故障保护动作后，允许线路断路器重新合闸。
重合闸可以分为单相重合闸和三相重合闸。
备自投：备用电源自动投入。
与重合闸的最大区别就是，它投入的是另一路电源，而重合闸投入的仍是原线路本身。
重合闸和备自投是电网中快速恢复供电的两种最重要最常见的自动装置。
检同期和检无压，是在重合闸（或备自投）中实现的一种方式和手段。
也就是说，重合闸和备自投都分为检同期和无压两种方式。
检同期方式主要应用在有内部电源的情况下，就是在投入重合闸（或备自投）断路器前，需对断路器两端的电压进行同期判定。
如果电压幅值差和相角差在允许范围内，则断路器允许合闸。
否则，合不上。
无压方式应用得更多。
即重合闸装置（备自投装置）发出合闸命令后，不需对两端电压进行比对。
（注意，这里的无压重合闸或无压备自投与发电机同期装置中的检无压稍微有不一样。
同期装置中检无压，是必须无压才能合闸，有压则闭锁。
而这里不同，无压重合闸和无压备自投在运行方式的规定时就不允许两侧电源的存在。
所以，不需要再判定两端是否无压。
）重合闸有几种方式？(1)重合闸方式必须根据具体的系统结构及运行条件，经过分析后选定。
(2)凡是选用简单的三相重合闸方式能满足具体系统实际需要的，线路都应当选用三相重合闸方式。
定值及整定说明
6定值及整定说明说明：1. CT> PT变比为爱护用变比，整定方法：例，一次侧CT变比为600/5=120,则整定为120/1000=0.12 ； IOKV PT 变比10 000/100=100,则整定为100/1000=0. IOo2,定值序号及掌握字位前置*标志的为YH-B5321专用，YH-B5322无此功能。
3.以上爱护功能中不用功能，只须通过退出相应软压板或掌握字即可完全退出，不需再特地特别设置相应功能的定值。
6定值及整定说明6.1 YH-B5350系列数字式电容器爱护装置整定值清单及说明:说明：120/1000=0. 12 ；IOKV PT 变比10 OoO/100= 100,则整定为100/1000=0. IOo以上爱护功能中不用功能，只须通过退出相应软压板或掌握字即可完全退出，不需再特地特别设置相应功能的定值。
5.定值及整定说明5.1YH-B5381数字式变压器差动爱护装置的整定值清单及说明2.定值整定计算方法及步骤1）计算变压器各侧额定电流：In =Sn∕V3 Ue其中：Sn——变压器额定容量，单位KVAUe----- 计算侧额定电压，单位KV2）计算各侧流入差动元件的额定二次电流：Ie = K jx X In∕Kιh其中：Ki h一一电流互感器变比K jx一一变压器接线系数。
变压器Y侧为百，三角形侧为1。
例：已知变压器参数为额定容量Sn = 20MVA,各侧额定电压35±4X2. 5%∕10. 5KV,接线方式为Y/AT1,选用CT二次额定电流为5Λ03）比率差动元件的启动值一般取“高压侧额定电流”定值的30%〜50%。
4）比率差动拐点电流一般取1.0倍的“高压侧额定电流”定值。
5）比率制动系数一般取0.3〜0.7之间。
6）二次谐波制动系数一般可取0. 10-0. 3之间。
7）差动速断元件按躲过变压器的励磁涌流，最严峻外部故障时的不平衡电流等状况整定。
5. 2 YH-B5382数字式变压器后备爱护装置的整定值清单及说明1. YH-B5382数字式变压器后备爱护装置整定值清单Ul6.定值及整定说明6.1YH-B5383数字式所用变爱护装置定值清单及说明5.定值及整定说明5.1 YH-B5601数字式电动机综合爱护装置的整定值清单及说明注负序∏选反时限时，时间整定计算式：其中的范围说明：4. CT> PT变比为爱护用变比，整定方法：例，一次侧CT变比为600/5=120,则整定为120/1000=0. 12 ；IOKV PT 变比10 000/100=100,则整定为100/1000=0. IOo5.以上爱护功能中不用功能，只须通过退出相应软压板或掌握字即可完全退出，不需再特地特别设置相应功能的定值。
简述线路重合闸保护
简述线路重合闸保护重合闸就是线路非永久性故障时（如雷击、树枝碰线跳闸等等）保护动作断路器跳闸闸后又再次合闸称为重合闸。
重合闸重合的间隔时间必需要让第一次故障得以恢复，譬如放电闪络的空气绝缘恢复，这样重合成功，线路就能恢复运行。
重合闸分为一次重合闸、多次重合闸两种，我国基本上采用一次重合闸。
重合闸包括检同期（就是检定断路器两端电压的同期性，包括电压差、频率差和同期角度差）、不检定或检无压（检定线路确无电压）。
国内一般110kV以下的断路器重合闸都是三相重合闸，在220kV 及以上电压因为断路器有分相跳闸，故而又有单相重合闸、三相重合闸和综合重合闸之分，不同的运行情况需要有选择性的采用不同的重合闸。
★一、重合闸由二种方式启动，一是由线路保护跳闸启动重合闸；二是由跳闸位置启动重合闸。
跳闸位置启动重合分为跳闸位置起动单重与跳闸位置启动三重，可由控制字分别控制投退。
二、对自动重合闸的基本要求作为安全自动装置之一的自动重合闸同继电保护装置一样应满足可靠性、选择性、灵敏性和速动性等要求：(1) 动作迅速在满足故障点去游离（即介质恢复绝缘能力）所需的时间和断路器消弧室和断路器的传动机构准备好再次动作所必须的时间的前提下，自动重合闸装置的动作时间应尽可能短。
因为，故障后从断路器断开到自动重合闸发出合闸脉冲的时间愈短，用户的停电的时间就可以相应缩短，从而可以减轻故障对用户用电和系统引起的不稳定带来的不良影响。
(2) 不允许任意多次重合自动重合闸动作次数应符合预先的规定。
如一次重合闸就只应重合一次。
当重合于永久性故障线而断路器再次跳闸时，自动重合闸就不应再重合。
在任何情况（例如，自动重合闸装置本身的元件损坏，继电器拒动等）下，发生永久性故障时都不应使断路器错误地多次重合。
因为发生永久性故障时，自动重合闸多次重合，将使系统多次遭受冲击，还可能会使断路器损坏，从而扩大事故。
(3) 动作后应能自动复归。
当自动重合闸成功动作一次后，应能自动复归，准备好再次动作。
电源侧投检同期重合闸存在的问题及原因
电源侧投检同期重合闸存在的问题及原因对双电源单回线路,当大电源侧投无压,小电源侧投同期时,现场发现:当线路故障保护起动开关跳开后,检同期重合闸,大都没有成功过,而造成小电源侧电网很快自动瓦解,扩大事故范围。
当检同期重合闸断路器控制开关KK 在“合闸后”位置时, KK21、KK23触点接通, 当母线侧有电压时, YJ 1 触点接通, 本侧断路器跳开后, 跳闸位置继电器触点TWJ 接通, 这时检同期继电器触点只要满足同期合闸条件就会闭合, TJJ 闭合后, 启动时间继电器1SJ , 经一个延时(如1 秒) 时间, 即启动重合继电器合闸。
当两侧电源满足下述条件:①电压的幅值差；②频率差；③相位差。
检查同步继电器TJJ 常闭触点即闭合。
若上述三条件之一不能满足, 重合闸就无法启动。
同步继电器TJJ 实际上反映两侧电源的电压差U ∆,U ∆ 与相位(或频率) 的关系为:)2sin(2)2sin(2st U U U m m ωϕ==∆ 一般来说,当小电源与大电源解列后,小电源频率很快下降,即角频st ω增大很快,U ∆随st ω的增大而增大,T JJ 触点不闭合,如果过负荷达到水轮发电机过电流整定值,大约4秒时间各发电机相继跳开,小电源系统就随之相继瓦解。
根据分析,可采用故障线路大电源侧线路无压重合,小电源侧检本侧母线无压重合。
检母线无压重合方式优点:● 简单、经济, 整个改进材料只需增加一只电压继电器和少量电缆。
● 手动跳闸不会重合,原检同期检线路无压重合回路全部保留,根据需要可任意选用重合方式。
● 符合电力系统对重合闸方式的基本要求。
当小电源系统瓦解时, 能迅速恢复对负荷供电。
尽管自动重合闸技术作为保证系统安全供电和稳定运行的重要措施之一, 目前已在架空输电线上获得普遍应用, 但通过以上关于电力系统自动重合闸研究现状的分析认为, 自动重合闸技术还存在许多问题有待解决，为此建议如下：能在线识别故障时瞬时性还是永久性的自适应重合闸的研究,仍具有很大的吸引力,在此方面仍有许多理论和实际问题有待进一步研究和解决,而如何使目前已经成熟的识别方法尽快得到推广应用,显得更具迫切的现实意义。
四方CSC103B线路保护(选手用)
继电保护专业技能比武CSC103B（选手用）
1、模拟C相瞬时性接地故障，校验接地距离I段定值,并带开关传动，重合闸动作正确。
2、模拟BC相瞬时性相间故障，校验相间距离I段定值,并带开关传动，重合闸动作正确。
3、调取打印最后一次故障报告，录波不打印。
注意事项：
1）每组用时40分钟，不得超时。
2）本次考试共设置10个故障，同一故障不限于一个故障点，故障排除以故障现象排除为准。
3）工作前功能压板在投入位置，控制电源、保护电源、信号电源均在投入状态。
4）模拟断路器已接好线，不用更改。
5）每发现一个故障点，通知裁判后方可处理。
故障排除与分析：
重合闸方式：三重。
关于110千伏线路受电侧重合闸时间的整定
关于110千伏线路受电侧重合闸时间的整定摘要：电力系统架空线路绝大部分故障都是瞬时性故障，因此可通过自动重合闸大幅提供供电可靠率。
电网和电力公司在重合闸整定过程中为了提高线路重合闸成功率，一般将重合闸时间整定得比较长，但是在一些特定情况下重合闸时间太长将会失去其原有的意义，不能减少对用户的损失，特别是对有自备机组的一些特殊用户，重合闸时间太长可能导致机组带负荷孤网失败，从而进一步加大了用户的损失。
关键词：重合闸时间检无压检有压检同期一、当前电力系统110千伏线路重合闸时间整定现状根据电力系统运行经验及线路跳闸统计数据表明，架空线路绝大多数的故障都是瞬时性的，永久性的故障一般不到10%，在由线路保护装置动作切除故障后，电弧将自动熄灭，且绝大多数情况下短路处的绝缘可以自动恢复。
因此，线路故障跳闸后通过自动重合闸将断路器重合，不仅提高了供电的安全性和可靠性，减少了停电损失，而且还提高了电力系统的暂态水平，增大了高压线路的送电容量，同时也可用于纠正由于断路器或继电保护装置造成的误跳闸。
在重合闸实际整定时，为提高线路重合成功率，110千伏线路重合闸时间考虑了故障点足够断电去游离时间和较长裕度时间，因此一般整定比较长。
当前各电网和电力公司普遍做法是根据规程规定和经验设置一个时间值（最短为1.5s，一般在2s，少部分更长），每个区域电网内所有110千伏线路重合闸时间基本参照自己规定的标准时间统一整定。
由于110千伏线路重合闸是检条件满足后延时动作重合，假如线路两侧重合闸时间按2s整定，待一侧检线路无压重合闸成功，另一侧检线路有压再重合，线路两侧重合完成所需时间至少是4s以上，在单回线供电或联网等极端情况下将中断供电或解网4s以上，在一些特定情况下有可能对电网或用户造成重大损失。
二、110千伏线路重合闸整定原则根据《3～110kV电网继电保护装置运行整定规程》DL/T 584-2007规定，110千伏线路自动重合闸动作时间可参照如下标准整定：1、单侧电源线路的三相重合闸时间除应大于故障点断电去游离时间外，还应大于断路器及操作机构复归原状准备好再次动作的时间。
110kV线路重合闸(检同期、检无压、检线路有压母线无压)运用
110kV线路重合闸（检同期、检无压、检线路有压母线无压）运用摘要：在110kV线路中，检同期和检无压为常见的重合闸方式。
而能否合理进行重合闸的运用，将直接影响线路运行的可靠性和安全性。
基于这种认识，本文对110kV线路重合闸原理及方式分析，然后结合事故实例提出了检线路有压母线无压的重合闸调整方案，从而为类似问题的研究提供指导。
关键词：110kV线路；重合闸；检同期；检无压；运用引言在架空线路运行的过程中，时常会发生瞬时故障，还要及时恢复线路运行才能避免停电事故的发生。
而重合闸的运用，则能满足线路运行的可靠性需求。
但由于不同线路实际情况不同，还要合理进行重合闸方式的选用。
因此，还应加强对110kV线路重合闸运用问题的分析，从而更好的进行线路的运行管理。
1110kV线路重合闸原理及方式分析从原理上来看，线路重合闸就是在线路故障消除后，断路器能够在短时间内重合。
在现实生活中，雷击、鸟害都可能引发线路故障，随后则会发生继电保护动作，从而将线路故障切除[1]。
而在电弧熄灭一段时间后，断路器绝缘性能够得到恢复，重合闸装置可控制断路器重合。
就目前来看，线路重合闸方式主要有三种，即检同期、检无压和非同期。
其中，检同期是在同期电压和母线电压均达到一定幅值，并且电压相角在一定范围内，重合闸则能动作成功。
检无压则可以划分为两种，一种为检线路无压重合成功，一种为检母线无压且线路有压后重合成功。
所谓的非同期，则是在一定整定时间后进行直接重合，无需进行电压等条件的判断[2]。
在输电线路中，如果采用非同期的方式，将导致线路中产生较大冲击电流，继而导致电力系统发生震荡[3]。
所以通常的情况下，110kV线路将采用检同期和检无压相组合的方式，以免发电机受到严重冲击。
其中，检无压多为检查线路无压。
2 110kV线路重合闸的运用分析2.1田洞头重合闸事故分析桂源电网110kV桂田Ⅰ线、桂田Ⅱ线为该变电站并列运行的两条电源线，采取双母线并列运行（母联开关运行状态）的接线方式，如下图1所示。
iPACS-5711A-G 线路保护测控装置技术与使用说明书
iPACS-5711A-G线路保护测控装置技术与使用说明书版本：V1.01江苏金智科技股份有限公司目录1. 概述 (1)1.1.应用范围 (1)1.2.保护配置和功能 (1)1.2.1. 保护配置 (1)1.2.2. 测控功能 (1)1.2.3. 保护信息功能 (1)2. 技术参数 (2)2.1.机械及环境参数 (2)2.1.1. 工作环境 (2)2.1.2. 机械性能 (2)2.2.电气参数 (2)2.2.1. 额定数据 (2)2.2.2. 功率消耗 (2)2.2.3. 过载能力 (2)2.3.主要技术指标 (2)2.3.1. 过流保护 (2)2.3.2. 零序保护 (3)2.3.3. 低频保护 (3)2.3.4. 低压保护 (3)2.3.5. 重合闸 (3)2.3.6. 遥信开入 (3)2.3.7. 遥测量计量等级 (3)2.3.8. 电磁兼容 (3)2.3.9. 绝缘试验 (4)2.3.10. 输出接点容量 (4)3. 软件工作原理 (4)3.1.保护程序结构 (4)3.2.装置起动元件 (5)3.2.1. 过电流起动 (5)3.2.2. 零序电流起动 (5)3.2.3. 低频起动 (5)3.2.4. 低压起动 (5)3.2.5. 位置不对应起动 (6)3.3.过流保护 (6)3.4.PT断线相过流保护 (6)3.5.零序保护（接地保护） (7)3.6.过负荷告警 (7)3.7.加速保护 (7)3.8.低频减载保护 (8)3.9.低压减载保护 (8)3.10.重合闸 (8)3.11.同期功能 (9)3.12.装置自检 (9)3.13.装置运行告警 (9)3.13.1. TWJ异常判别 (9)3.13.2. 交流电压断线 (9)3.13.3. 同期电压异常 (10)3.13.4. 频率异常判别 (10)3.13.5. 手合开入错 (10)3.13.6. GPS对时异常 (10)3.14.遥控、遥测、遥信功能 (10)3.15.对时功能 (10)3.16.逻辑框图 (11)4. 定值内容及整定说明 (12)4.1.设备参数定值 (12)4.2.保护定值 (12)4.3.软压板 (14)4.4.通讯参数 (14)4.5.测控参数 (14)4.6.装置设定 (15)5. 装置接线端子与说明 (17)5.1.模拟量输入 (19)5.2.装置结构及安装参考尺寸 (20)6. 使用说明 (22)6.1.指示灯说明 (22)6.2.命令菜单使用说明 (23)6.2.1. 装置整定 (24)6.2.2. 状态显示 (24)6.2.3. 报告打印 (25)6.2.5. 报告显示 (25)6.2.6. 报告清除 (25)6.2.7. 装置测试 (25)6.2.8. 版本信息 (26)6.3.装置的运行说明 (26)6.3.1. 装置正常运行状态 (26)6.3.2. 装置异常信息含义及处理建议 (26)6.3.3. 安装注意事项 (26)6.4.事故分析注意事项 (27)7. 装置调试大纲 (27)7.1.试验注意事项 (27)7.2.事故分析注意事项 (27)7.3.交流回路检查 (28)7.4.输入接点检查 (28)7.5.整组试验 (28)7.5.1. 过流Ⅰ段保护 (28)7.5.2. 过流Ⅱ段保护 (28)7.5.3. 过流Ⅲ段保护 (28)7.5.4. 零序Ⅰ段保护 (28)7.5.5. 零序Ⅱ段保护 (28)7.5.6. 重合闸保护 (28)7.5.7. 过流加速保护 (29)7.5.8. 零序加速保护 (29)7.5.9. 过负荷保护 (29)7.5.10. 低频保护 (29)7.6.运行异常报警试验 (29)7.6.1. 频率异常报警 (29)7.6.2. 接地报警 (29)7.6.3. PT断线报警 (29)7.6.4. 控制回路断线报警 (29)7.6.5. TWJ异常报警 (30)7.6.6. CT断线报警 (30)7.6.7. 弹簧未储能报警 (30)7.7.装置闭锁试验 (30)7.8.输出接点检查 (30)7.9.装置试验菜单的说明 (30)7.10.装置与监控后台联调的说明 (30)7.10.2. 遥测值系数的说明 (31)7.10.3. 装置与后台进行通讯联调时信息文本的说明 (31)1.概述1.1.应用范围iPACS-5711线路保护测控装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控，可组屏安装，也可在开关柜就地安装。
自动重合闸检同期、检无压保护原理(含图)
自动重合闸
在电力系统中，输电线路是发生故障最多的设备，而且它发生的故障大都属于瞬时性的。
因此，自动重合闸在高压输电线路上得到极广泛的应用。
自动重合闸主要用于架空线路。
1．重合闸起动条件
重合闸的启动条件是断路器由合闸位置状态转为分闸位置状态，且有电流速断、电流限时速断、定时限过流或接地保护中某一项保护动作。
2．重合闸类型
HL-9661提供了检同期、检无压或不检三种重合闸方式。
⑴检同期：检同期的条件有两个，第一个是同期电压和母线电压幅值大于50V；第二是同期电压和母线电压相角小于300。
同期电压可以通过软件控制字进行选择，可选择
Ua,Ub,Uc,Uab,Ubc,Uca中的任意一项作参考。
⑵检无压：重合闸中投检无压时，HL-9661判断同期电压是否存在，如果保护检测到没有同期电压（电压小于6V时为无压状态）则重合闸动作；如果同期电压存在，则判断同期电压大小，电压大于45V时则转入检同期，电压在6V至45V之间时重合闸失败。
⑶不检：当投不检时，HL-9661不判断同期电压，只要保护动作后经过重合闸延时就会自动重合闸。
3．一次重合闸脉冲原理
常规重合闸装置利用电容器充电延时15s来构成一次合闸脉冲元件。
在HL-9661中是通过设置计数器延时15s实现的。
当断路器合闸后将充电标志位清零并开始充电延时，延时15s后置充电标志位为“1”，以此来模拟一次合闸脉冲元件的电容的充电和放电，以保证第二次不重合。
重合闸的延时为0～2s，超过5s后将不再重合。
自动重合闸原理逻辑图如下：
重合闸出口
保护信号出口
图5-9 自动重合闸原理逻辑图。
重合闸检同期定值校验
1、保护相关设置：（1）保护定值设置：（2）保护压板设置：在“整定定值”里，把运行控制字“投相间距离II 段”、“投重合闸”、“投检同期方式”均置“1”，其他的均置“0”（‘1’表示投入，‘0’表示退出）。
在“压板定值”里，仅把“投距离保护压板”置“1”。
在保护屏上，仅投“距离保护”硬压板，并把重合把手切在“综重方式”；2、试验接线：图9-1 RCS-901B 距离保护及重合闸接线图将测试仪的电压输出端“Ua”、“Ub”、“Uc”、“Ux”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Ux”、“Un”端子相连。
将测试仪的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连；再将保护装置的交流电流“IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回测试仪的电流输出端“In”。
将测试仪的开入接点“A”、“B”、“C”、“R”分别与保护装置的分相跳闸出口接点“跳A”、“跳B”、“跳C”以及“重合闸”接点相连，将测试仪的”+KM“与保护装置的公共端相连。
3、重合闸检同期定值校验：在“整组试验”菜单里，试验过程由保护的接点动作情况控制，此次试验包括以下几个过程：故障前→故障（跳闸）→重合闸。
“整组实验”页面设置：试验参数，其中：1）故障类型：模拟距离保护，可设为相间距离，AB相短路故障。
2）整定阻抗：幅值取“相间距离Ⅱ段定值”，设为3.0Ω，相角取“正序灵敏角”，设为“70.0°”。
3）短路阻抗倍数：故障时的短路点位置，根据继电保护的调试规程，一般取0.95 倍，以检查保护动作的灵敏性。
4）故障电流：设置短路时的电流，一般应保证计算出的短路电压不越限可设为5.0A。
5）UX：设为检同期UA，幅值设为跟UA大小一致，相位相同的电压量。
6）零序补偿系数：此处模拟的是相间距离保护，可不关注零序补偿系数。
重合闸、检同期、检无压、备自投之间的关系
重合闸、检同期、检无压、备自投之间的关系重合闸是故障跳闸后由重合闸继电器启动合闸的，主要是用在线路发生闪烁故障后能快速恢复供电。
检同期是二个电源并列(合环)时，由同期装置检测 A 相的相角差和电位差，这二个差值在允许范围内就自动合闸，如发电机并网。
检无压是给线路送电前，待送线路压变二次的电压继电器( 常闭接点)闭锁断路的合闸(回路)，线路有电则无法合闸。
备自投是备用电源向在用设备(跳闸后)自动送电(合闸)，一般是进线开关在电源停电时，电压继电器(低电压保护)动作，跳开进线断路器，其辅助触点(常闭)接通备用电源断路器的合闸电源。
这四个是独立的装置，相互之间并无直接关系，重合闸：从字面上理解就是重新合闸。
也就是在高压系统中(特别是110kV及以上的中性点直接接地系统)，有些故障是瞬时性的，为了提高供电的连续性，在线路故障保护动作后，允许线路断路器重新合闸。
重合闸可以分为单相重合闸和三相重合闸。
备自投：备用电源自动投入。
与重合闸的最大区别就是，它投入的是另一路电源，而重合闸投入的仍是原线路本身。
重合闸和备自投是电网中快速恢复供电的两种最重要最常见的自动装置。
检同期和检无压：是在重合闸(或备自投)中实现的一种方式和手段。
也就是说，重合闸和备自投都分为检同期和无压两种方式。
检同期方式主要应用在有内部电源的情况下，就是在投入重合闸(或备自投)断路器前，需对断路器两端的电压进行同期判定。
如果电压幅值差和相角差在允许范围内，则断路器允许合闸。
否则，合不上。
无压方式应用得更多。
即重合闸装置(备自投装置)发出合闸命令后，不需对两端电压进。
(注意，这里的无压重合闸或无压备自投与发电机同期装置中的检无压稍微有不一样。
同期装置中检无压，是必须无压才能合闸，有压则闭锁。
而这里不同，无压重合闸和无压备自投在运行方式的规定时就不允许两侧电源的存在。
所以，不需要再判定两端是否无压。
)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、保护相关设置：
（1）保护定值设置：
（2）保护压板设置：
在“整定定值”里，把运行控制字“投相间距离II 段”、“投重合闸”、“投检同期方式”均置“1”，其他的均置“0”（‘1’表示投入，‘0’表示退出）。
在“压板定值”里，仅把“投距离保护压板”置“1”。
在保护屏上，仅投“距离保护”硬压板，并把重合把手切在“综重方式”；
2、试验接线：
图9-1 RCS-901B 距离保护及重合闸接线图
将测试仪的电压输出端“Ua”、“Ub”、“Uc”、“Ux”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Ux”、“Un”端子相连。
将测试仪的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连；再将保护装置的交流电流“IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回测试仪的电流输出端“In”。
将测试仪的开入接点“A”、“B”、“C”、“R”分别与保护装置的分相跳闸出口接点“跳A”、“跳B”、“跳C”以及“重合闸”接点相连，将测试仪的”+KM“与保护装置的公共端相连。
3、重合闸检同期定值校验：
在“整组试验”菜单里，试验过程由保护的接点动作情况控制，此次试验包括以下几个过程：故障前→故障（跳闸）→重合闸。
“整组实验”页面设置：
试验参数，其中：
1）故障类型：模拟距离保护，可设为相间距离，AB相短路故障。
2）整定阻抗：幅值取“相间距离Ⅱ段定值”，设为3.0Ω，相角取“正序灵敏角”，设为“70.0°”。
3）短路阻抗倍数：故障时的短路点位置，根据继电保护的调试规程，一般取0.95 倍，以检查保护动作的灵敏性。
4）故障电流：设置短路时的电流，一般应保证计算出的短路电压不越限可设为5.0A。
5）UX：设为检同期UA，幅值设为跟UA大小一致，相位相同的电压量。
6）零序补偿系数：此处模拟的是相间距离保护，可不关注零序补偿系数。
7）转换型故障：此处不需要转换型故障，可不勾选。
系统参数，其中：
1）试验控制方式：为方便试验，可选择“接点触发”，不需要考虑每个过程的试验时间；2）故障触发方式：可选择时间触发，该时间的设置一般大于保护的复归时间（含重合闸充电时间），根据该保护装置，故障前延时设为28.000s。
3）故障性质：设为“瞬时性故障”。
4）PT位置：根据实际情况，一般都是安装在母线侧。
跳闸方式可设为三相跳闸。
5）故障起始角：由于定值同期合闸角为20°，此故障起始角要低于合闸角才能保证可靠动作。
6）额定电压：可设为57.735V，线路跳闸后的电压。
检同期时要检查线路电压和母线电压必须大于40V。
7）负荷电流：故障前状态额定电压输出不需要电流输出，可设为0。
8）开关延时：如果是带模拟断路器试验，建议跳合闸延时至少设置0.020s，如果不带默认值。
9) 最大试验时间：接点控制的试验时间，从故障到重合闸结束的时间，设为5s。
（2）试验操作方法：
开始试验点击或者按键盘上的“运行”“确认”键，测试仪开始输出，先输出空载状态（输出时间为故障前时间28.0s，等待保护复归，重合闸充电完成）；然后再输出故障状态，直到保护可靠跳闸，开入接点A、B、C 全部闭合；接着再输出重合闸状态，直到保护重合闸成功，开入接点R 闭合；最后自动结束试验，根据提示，选择是否保存试验结果。
试验结果:
试验结束后开入量会将试验动作信息和重合闸信息记录下来。
在上述试验中，保证其他参数不变，只将故障起始角（合闸角）改为“22°”，由于线路和母线电压间的相位差大于同期合闸角（20.0°），重新开始试验后，保护只跳闸，但重合闸不成功。
