精密注塑机的闭环控制技术

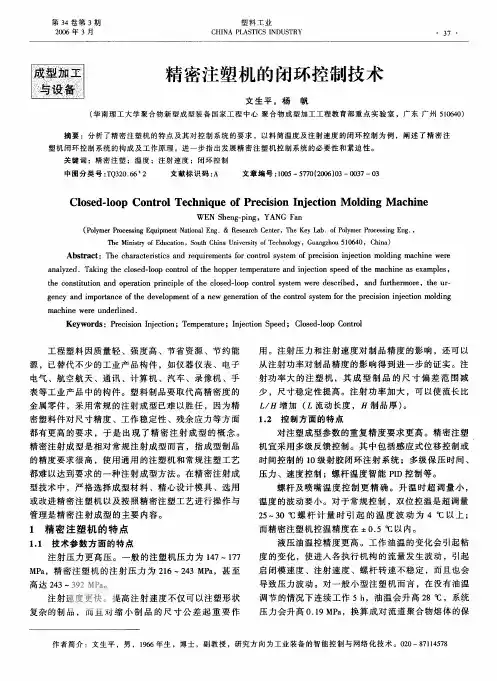

精密注塑机的闭环控制技术

压力、速度控制;螺杆温度智能 P I D控制等。 螺杆及喷嘴温度控制更精确。升温时超调量小 , 温度的波动要小。对于常规控制,双位控温是超调量 2 - c螺杆计量时引起的温度波动为 4℃以上; 5 C 3 0 而精密注塑机控温精度在 土 . 05℃以内。 液压油温控精度更高。工作油温的变化会引起粘 度的变化,使进入各执行机构的流量发生波动,引起 启闭模速度、注射速度、螺杆转速不稳定,而且也会 导致压力波动。对一般小型注塑机而言 ,在没有油温 调节的情况下连续工作 5h ,油温会升高 2 8℃,系统 压力会升高01 M a 换算成对流道聚合物熔体的保 . P, 9
aa z . ai t c s -o c tl e pr pru ad co s e ot m ci a e m l , nle Tk g l e l p r ot hpet e t e ietn d h a n s p s yd n h o d o o o f o e n h e a r n n i p f h e x e m j e e a t cntuo ad ri pi ie h c s - o cn l e wr ds i d n f hro ,h u- h osti n oe tn n p o t l e l p t s t e e r e ,ad e r t r e itn p ao r c l f o d o o r y m e cb e o s u m e e t r g c ad oac ot dv omnoa g e tn h c tl e f t p c i ie i mln e y iprne h e l et nw ri ot o r s t o h r io n co o i n n m t f e p e f e ao f n y m e sn tn d g e n e o s r e j

台中注塑机一二三四段调机技术

台中注塑机一二三四段调机技术

台中注塑机一二三四段调机技术注塑机一二三四段调机技术注塑机调机方法与技巧:注塑机又名注射成型机或注射机,很多工厂叫啤机(piji),注塑产品叫啤件。

它是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。

注塑机按照注射装置和锁模装置的排列方式,可分为立式、卧式和立卧复合式。

一、注塑机一二三四段调机技术注塑机1234段的调机技术一般,一段温度设置在90一100度,二段温度设置150一170多,三段温度设置230一270多,四段的温度设置120一150度。

二、注塑机调机方法与技巧1、注塑机模貝全透明法我们在调机的情况下,经常会想:假如模贝是全透明的就好了!那样就可认清熔胶的所有充型全过程,见到缺点是怎样造成的,也是什么时候造成的。

在我们设计方案出某一射胶加工工艺时,射胶全过程具体是不是依照构想的规定去进行,起始点位置设得对吗这些一系列难题,都期待可以见到。

可是要想直接看获得熔胶充型全过程沒有新科技机器设备是不太可能的,可是间接性的方式却有一个,便是大家将射胶時间一秒一秒提升,每提升一秒啤一啤,随后将每一啤未走齐的啤件按顺序排列起來,那样就可以很清晰地见到熔胶的充型全过程,直至填满凹模截止。

假如在重要的位置想再看得细心一点,就在这一重要位置每一只提升0.一秒。

假如只想看看起级点准不精确就更为简易。

只必须将后边一级的压力和速率所有调至0,你也就能够见到起级点的位置在哪儿,而不用应用一秒一秒提升的方式来渐渐地观察。

在这里要提示留意的是,因为射胶终止以后熔胶还会继续有一点惯性力澎涨全过程,因此具体脱模的件与终止射胶时的那一瞬间的样子会出现一点进出。

具体起级点应当比见到的件要早一些。

2、注塑机精准定位射胶法说白了“精准定位射胶”法,是大家常见的迅速射胶转下属慢速度射胶演化而成的一种调机技巧。

此方法是将后一级的慢速度和压力所有调节为零,促使前一级的迅速射胶到某一设置起级位置时马上终止,让凹模内存储的压力当然释放出来,根据它来作最终丰富凹模和保压。

注塑工艺参数及其调整

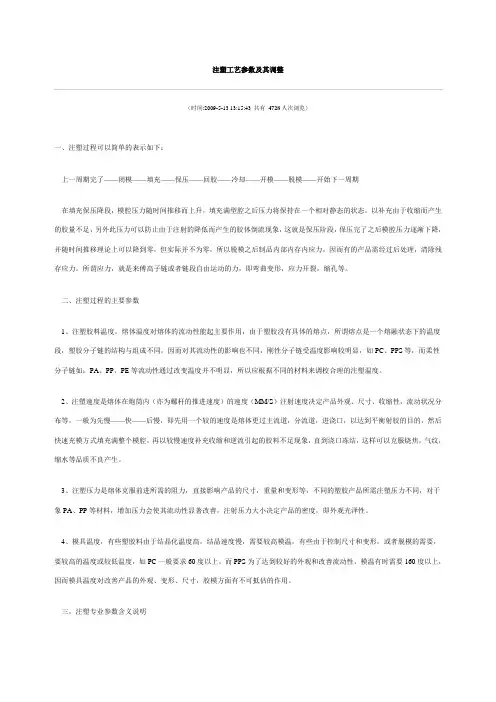

注塑工艺参数及其调整

注塑工艺参数及其调整(时间:2009-5-13 13:15:43 共有4728人次浏览)一、注塑过程可以简单的表示如下:上一周期完了——闭模——填充——保压——回胶——冷却——开模——脱模——开始下一周期在填充保压降段,模腔压力随时间推移而上升,填充满型腔之后压力将保持在一个相对静态的状态,以补充由于收缩而产生的胶量不足,另外此压力可以防止由于注射的降低而产生的胶体倒流现象,这就是保压阶段,保压完了之后模腔压力逐渐下降,并随时间推移理论上可以降到零,但实际并不为零,所以脱模之后制品内部内存内应力,因而有的产品需经过后处理,清除残存应力。

所谓应力,就是来傅高子链或者链段自由运动的力,即弯曲变形,应力开裂,缩孔等。

二、注塑过程的主要参数1、注塑胶料温度,熔体温度对熔体的流动性能起主要作用,由于塑胶没有具体的熔点,所谓熔点是一个熔融状态下的温度段,塑胶分子链的结构与组成不同,因而对其流动性的影响也不同,刚性分子链受温度影响较明显,如PC、PPS等,而柔性分子链如:PA、PP、PE等流动性通过改变温度并不明显,所以应根据不同的材料来调校合理的注塑温度。

2、注塑速度是熔体在炮筒内(亦为螺杆的推进速度)的速度(MM/S)注射速度决定产品外观、尺寸、收缩性,流动状况分布等,一般为先慢——快——后慢,即先用一个较的速度是熔体更过主流道,分流道,进浇口,以达到平衡射胶的目的,然后快速充模方式填充满整个模腔,再以较慢速度补充收缩和逆流引起的胶料不足现象,直到浇口冻结,这样可以克服烧焦,气纹,缩水等品质不良产生。

3、注塑压力是熔体克服前进所需的阻力,直接影响产品的尺寸,重量和变形等,不同的塑胶产品所需注塑压力不同,对于象PA、PP等材料,增加压力会使其流动性显著改善,注射压力大小决定产品的密度,即外观光泽性。

4、模具温度,有些塑胶料由于结晶化温度高,结晶速度慢,需要较高模温,有些由于控制尺寸和变形,或者脱模的需要,要较高的温度或较低温度,如PC一般要求60度以上,而PPS为了达到较好的外观和改善流动性,模温有时需要160度以上,因而模具温度对改善产品的外观、变形、尺寸,胶模方面有不可抵估的作用。

注塑速度的用法及调机知识

注塑速度的用法及调机知识

【必须收藏】注塑速度的用法及调机知识注塑速度的比例控制已经被注塑机制造商广泛采用。

虽然电脑控制注塑速度分段控制系统早已存在,但由于相关的资料有限,这种机器设置的优势很少得到发挥。

本文将系统的说明应用多段速度注塑的优点,并概括地介绍其在消除短射、困气、缩水等制品缺陷上的用途。

射胶速度与制品质量的密切关系使它成为注塑成型的关键参数。

通过确定填充速度分段的开始、中间、终了, 并实现一个设置点到另一个设置点的光滑过渡,可以保证稳定的熔体表面速度以制造出期望的分子取问及最小的内应力。

我们建议采用以下这种速度分段原则:1)流体表面的速度应该是常数。

2)应采用快速射胶防止射胶过程中熔体冻结。

3)射胶速度设置应考虑到在临界区域(如流道)快速充填的同时在入水口位减慢速度。

4)射胶速度应该保证模腔填满后立即停止以防止出现过填充、飞边及残余应力。

设定速度分段的依据必须考虑到模具的几何形状、其它流动限制和不稳定因素。

速度的设定必须对注塑工艺和材料知识有较清楚的认识,否则,制品品质将难以控制。

因为熔体流速难以直接测量,可以通过测量螺杆前进速度,或型腔压力间接推算出(确定止逆阀没有泄漏)。

材料特性是非常重要的,因为聚合物可能由于应力不同而降解,增加模塑温度可能导致剧烈氧化和化学结构的降解,但同时由剪切引起的降解变小,因为高温降低了材料的粘度,减少了剪切应力。

无疑,多段射胶速度对成型诸如PC、POM、UPVC等对热敏感的材料及它们的调配料很有帮助。

模具的几何形状也是决定因素:薄壁处需要最大的注射速度;厚壁零件需要慢—快—慢型速度曲线以避免出现缺陷;为了保证零件质量符合标准,注塑速度设置应保证熔体前锋流速不变。

熔体流动速度是非常重要的,因为它会影响零件中的分子排列方向及表面状态;当熔体前方到达交叉区域结构时,应该减速;对于辐射状扩散的复杂模具,应保证熔体通过量均衡地增加;长流道必须快速填充以减少熔体前锋的冷却,但注射高粘度的材料,如PC是例外情况,因为太快的速度会将冷料通过入水口带入型腔。

一般的注塑机调校

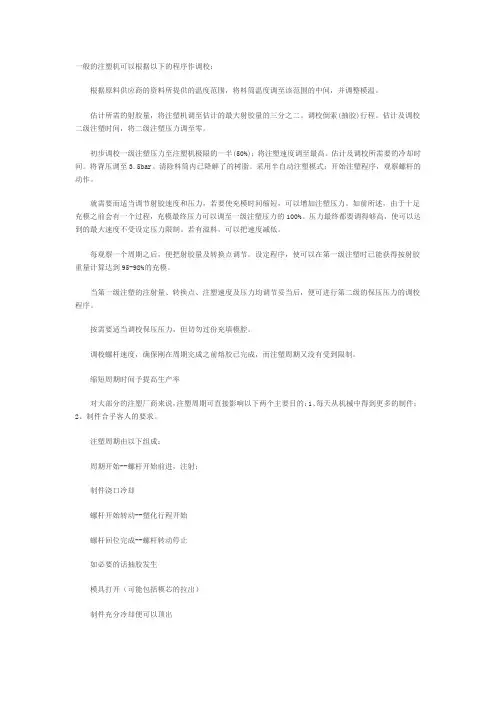

一般的注塑机调校

一般的注塑机可以根据以下的程序作调校:根据原料供应商的资料所提供的温度范围,将料筒温度调至该范围的中间,并调整模温。

估计所需的射胶量,将注塑机调至估计的最大射胶量的三分之二。

调校倒索(抽胶)行程。

估计及调校二级注塑时间,将二级注塑压力调至零。

初步调校一级注塑压力至注塑机极限的一半(50%);将注塑速度调至最高。

估计及调校所需要的冷却时间。

将背压调至3.5bar。

清除料筒内已降解了的树脂。

采用半自动注塑模式;开始注塑程序,观察螺杆的动作。

就需要而适当调节射胶速度和压力,若要使充模时间缩短,可以增加注塑压力。

如前所述,由于十足充模之前会有一个过程,充模最终压力可以调至一级注塑压力的100%。

压力最终都要调得够高,使可以达到的最大速度不受设定压力限制。

若有溢料,可以把速度减低。

每观察一个周期之后,便把射胶量及转换点调节。

设定程序,使可以在第一级注塑时已能获得按射胶重量计算达到95-98%的充模。

当第一级注塑的注射量、转换点、注塑速度及压力均调节妥当后,便可进行第二级的保压压力的调校程序。

按需要适当调校保压压力,但切勿过份充填模腔。

调校螺杆速度,确保刚在周期完成之前熔胶已完成,而注塑周期又没有受到限制。

缩短周期时间予提高生产率对大部分的注塑厂商来说,注塑周期可直接影响以下两个主要目的:1、每天从机械中得到更多的制件;2、制件合乎客人的要求。

注塑周期由以下组成:周期开始--螺杆开始前进,注射;制件浇口冷却螺杆开始转动--塑化行程开始螺杆回位完成--螺杆转动停止如必要的话抽胶发生模具打开(可能包括模芯的拉出)制件充分冷却便可以顶出顶出模具闭合(可能包括模芯的回位)模具闭上--周期重新开始。

自动注塑周期是在持续的相同次序下,同样的事情一次又一次地重复。

周期有三个主要部分:开模时间;填充时间;模具闭合时间;保压时间提高生产力的目标是在极短时间内完成所有必要的动作,完成顶出,并确保模具得到保护(包括拉出和退回滑块和侧位模芯)。

注塑工艺参数及其调整

注塑工艺参数及其调整

注塑工艺参数及其调整(时间:2009-5-13 13:15:43 共有4728人次浏览)一、注塑过程可以简单的表示如下:上一周期完了——闭模——填充——保压——回胶——冷却——开模——脱模——开始下一周期在填充保压降段,模腔压力随时间推移而上升,填充满型腔之后压力将保持在一个相对静态的状态,以补充由于收缩而产生的胶量不足,另外此压力可以防止由于注射的降低而产生的胶体倒流现象,这就是保压阶段,保压完了之后模腔压力逐渐下降,并随时间推移理论上可以降到零,但实际并不为零,所以脱模之后制品内部内存内应力,因而有的产品需经过后处理,清除残存应力。

所谓应力,就是来傅高子链或者链段自由运动的力,即弯曲变形,应力开裂,缩孔等。

二、注塑过程的主要参数1、注塑胶料温度,熔体温度对熔体的流动性能起主要作用,由于塑胶没有具体的熔点,所谓熔点是一个熔融状态下的温度段,塑胶分子链的结构与组成不同,因而对其流动性的影响也不同,刚性分子链受温度影响较明显,如PC、PPS等,而柔性分子链如:PA、PP、PE等流动性通过改变温度并不明显,所以应根据不同的材料来调校合理的注塑温度。

2、注塑速度是熔体在炮筒内(亦为螺杆的推进速度)的速度(MM/S)注射速度决定产品外观、尺寸、收缩性,流动状况分布等,一般为先慢——快——后慢,即先用一个较的速度是熔体更过主流道,分流道,进浇口,以达到平衡射胶的目的,然后快速充模方式填充满整个模腔,再以较慢速度补充收缩和逆流引起的胶料不足现象,直到浇口冻结,这样可以克服烧焦,气纹,缩水等品质不良产生。

3、注塑压力是熔体克服前进所需的阻力,直接影响产品的尺寸,重量和变形等,不同的塑胶产品所需注塑压力不同,对于象PA、PP等材料,增加压力会使其流动性显著改善,注射压力大小决定产品的密度,即外观光泽性。

4、模具温度,有些塑胶料由于结晶化温度高,结晶速度慢,需要较高模温,有些由于控制尺寸和变形,或者脱模的需要,要较高的温度或较低温度,如PC一般要求60度以上,而PPS为了达到较好的外观和改善流动性,模温有时需要160度以上,因而模具温度对改善产品的外观、变形、尺寸,胶模方面有不可抵估的作用。

注塑机控制参数的设定

注塑机控制参数的设定
3)报警时间。有些机器还需设定各注射段的控制时间,若未能在时间内完成各阶段的
速度转换,则系统产生射出监控失败警报,此时除了调整切换位置也可以延长射出计时。
(2)保压参数
保压参数有:①各段的压力。②各段的注射速度。③各段的保压时间。
当射胶螺杆前进终止,驱动射胶的液压缸仍继续输出向前推动的压力及速度,用以补偿
位置(mm) 50 25 3.2
时间(s) 无需设定时间 5 2
压力(kg/cm2) 60 50 10 100
速度(%) 50 40 10 无需设定速度
在快速和中速阶段主要以达到所设定的速度为目标,所设压力为最高工作压力,只有当
速度未达到设定值时机器才会输出此压力,当速度达到速设定值后,锁模压力通常小于所设
作储料动作,储料计时需在冷却计时完成后才开始。
2)模具温度。模具温度也影响的制品冷却,但模具温度不在注塑机上设置,通常在冷
水设备上设置。控制模具温度的方法很多,可以采用自然散热、水冷却、冷冻水冷却及电热
丝、电热棒加热等。
5.熔胶参数
熔胶参数包括2部分:储料参数和熔胶温度。
当射胶动作完成后,冷却时间开始计时,熔胶动作开始,油马达带动螺杆旋转将胶料混
振动顶针(托模)。用顶针前限的接近开关来控制来回顶针的动作。操作者须根据产品要求及
模具结构来设定顶针的速度、顶针行程、托模次数、托模时间,以及托模压力。
7.调模
调模参数有:①开模行程。②锁模力。
一般注塑机中,头板及中板的距离都是在一定的范围内可调节的,以配合不同厚薄的模
是在广内设定,操作者是不能任意调节的。
在射胶动作之前,射台会前进,使射嘴紧贴模具浇口,在射胶进行时,射台亦继续前进,

注塑速度分级参数设定

注塑速度分级参数设定

充模过程是高温塑料熔体向低温模腔中流动的注射过程.它影响塑料制品成7(U定向结品性能Ill.人们尝试用流变学理论分析熔体充模过程12-41,但它们都较难川于分析复杂模腔二维流场._i熔体注入模腔时,由于熔体的流动速度必须保持恒定速度才能注出高质斌的塑件,它将直接影响塑料成品的分子结品性能及表面特性,所以充模阶段控制熔体流动速度这一过程变坦是相当重要的.但是,在充模过程中熔体流速是不可直接测举的,必须通过其它可测最ue.问接得到.采用最多的是螺杆前进速度和模腔)f.力曰.日前,国际上水平较高的商品化流动模拟软件土要有:美国Ac丁echnology公司的C-MOLD软件澳人利,F. MOLD Flow公司的MF(Flow软I意人利的流动分析软件美国Application公司的Moldfil软件德国IKV研究所的Mould CAD软件它们分别从动力学角度出发运川质最守恒,动星守恒及能星守恒原理对流动过程进行描述,采川枯力或粘弹性应力一应变力关系,得到一组偏微分方程,借助与有限元,有限差分和边界元等数值分析方法进行求解.然而对于一般I程问题,除it做大最的假设和简化,否则很难求出解析解.本文提出一种}_程实验方法,根据充模过程的物理现象,建立充模过程的模,tip.曲线.用数学分析方法分级设定注射压力和注射速度,实现了注塑机注射模1t})的建立和注射速度分级参数的设定.该方法也适合于试模白动设定注射参数.2.理论模型注射充模过程可分为二个阶段:I)充摸阶段(Filling): 2)保压阶段(Holding)和3)冷-277-月,十.一一|却阶段(Coo[[ng)o如!N([)所示为摸r . F+.力随时间变化的曲线.其中:们)充模阶段确定塑料的分子排列取向和结品性[i1空间形成以及收缩率[6](2)保压阶段确定塑件表面特性,部件重斌.这一阶段的特点是在动压模作用卜高压高速的冲模过程,模腔压力迅速增加至最人,是压实熔体的过程.而熔体在高压卜慢速流动,螺杆只有向前微小的补缩位移.(3)冷却阶段影响部件的精密公差,熔接痕及拉伸强度[7I,在这一阶段物料随模具冷却密度增大而制品逐渐形成.射胶过程的基本参数有注射最,注射压力和注射速率.为了明确被研究对象,并且简化问题,本文作如卜假设:薄壁模腔沿一个方向的尺寸远小于其它两个方向的尺寸:在"受模具控制流动"的情况下,施加于聚合物的压力为常数[81..质情力和惯性力忽略不计;在模腔被顺利填充的情况卜,注射速率是一个恒定的被设定值[9].熔体不可压缩,井忽略熔体的粘弹行为.根据上述假设,把螺杆熔体流动注射献,注射压力和注射速率模型简化为:注刻量:rn料制品注射LQ二aA, 9二- aD< s一4([)少红中:Q一塑料制品注射斌(包括浇口,浇道):a一注射斌修止系数(取值范围0.7-0.9) cDS螺杆筒内径;.^.,一螺杆筒横截而积:S一注穷j行程;注射压力:螺杆在注射过程中施加于聚合物的压力.nDa/a尸=—成.=(D`D,)-Pa(2)其中一注射油缸内径;一注射油压:D0P0注射速度:螺杆在注射过程中的前进速度.(3)一合-不FJ其中Y;一第i级的注射速度:-27R-卜注射时间;注射速率:单位时间内塑料经喷嘴射出的理论容最.,二里 n_,~=—口于百=4r4 p' 2V(4)其中9一注射速率.从以上各式可知,注射量,注射速度和注射速率这二者均是描述熔体流动速度的参数.它们之间的关系足密切的.注射速度的快慢,影响制品表而光洁度质晕和生产效率.在实际注a;r过程中,注时速度应根据塑料性能,}_艺条件,制品形状,壁厚和模具等情况来决定. 根据对充模过程的理论分析文献[8N,出在"受机器控制的流动"的情况F,充模流速符合如{'关系式P,xRt+R,t(5)其中:v一熔体平均流动速度;尸,一施加于聚合物的压力:卜任意时刻的充模长度;R一单位长度的流动阻力:RT一聚合物进入模具之前的流动总阻力;r一螺杆向前运动的时间:刀一流变指数.这一方程中,在"受机器控制的流动"的情况卜,尸:随时间而增人,但在"受模具控制的流动"的情况F, Pr则为常数.在假设条件卜,由(5)式可知,熔体的平均流动速度不仅与施加于其上的压力有关,而且还与充模长度,流动阻力,注射时间及流变指数等昨多因索有关.因而在实际1程应用中该式的应用受到很多条件的约束.例如,模腔川可尺寸无规则时,(5)式不成立.很明显,该式中的流动阻力R与模腔儿何形状有关系,随着注射位移的变化,模腔的儿何形状对熔体流动所产生的流动阻力会表现在模腔压力曲线上.根据这一理论模)(J,本文设计出一种}_程实验方法,用于实现注塑机注射过程建模和注射速度分级.3.工程实现方法VA Hv中成1S7的塑料熔体受压力(P).速度(wlIYn,'i1Am的影upl明.在"受模具控制的流动"的情况卜,施加于聚合物的压力尸,为常数.假设温度(乃在塑料容许流变lm度范围内, 即塑料塑化粘流态时,温度对塑料流动速度影响不大.此时,将注塑机试模参数设定为: (I)以50%开环注射压力作)月于射胶油缸;c2)争胜制a引佼速度iih路阀门处于仁J由态(3)调竹模具温度Y1塑料容}l流变X4度范围.-279-在试模中塑胶熔体射入模K内时,注射力受到喷嘴浇口和模腔模腔冷却r,度和流动阻力的影响,从而产生塑料流动阻力,该阻力抵消射胶压力使注射速度逐渐减漫,直到射满模腔而停比卜来.如果模腔形状不同,实际的模腔压力曲线应反映出模腔形状的变化.现在以so%的注射压力向模腔注射,记录r的模腔压力一时间曲线如图(2)所示.在曲线oB段,即注射时间cf这段时间内,将时间too等分,可在曲线上得到100个点,如图(2)所示之Di, D2, D3,二Di00,确定出每点的压力和时间值.按卜式计算各点的斜率只一0K了.=—,式.二'(,一0P2一P,12一,1_I K,,一K},如果(-竺-一'"'} }7}__IK,一K,}时IflJIAI IA值),则计算K,如果I一二二-一 ..'I }7}IK,一K{使{一卜S<称第.点为"分界点",该点应为注射行程上的分级点.{I 1从物理现象上分析,如果实测出来的模腔压力曲线的斜率没有剧烈的变化,则说明模具形状是比较光滑的:反之则说明模具的儿何形状存在突变形状,尤其是在注射方向上,其横截山{积}'!勺变化不连纯0为判断第n点为分界点后,将第n点作为起点,如前所述计算新的分界点.及_=.{巫止二,K,=二止二达,依次类推,直至找出所有的分界点.ln,l一气1出1-述的方法可知一斜率K,和门槛值b是确定注射分级参数的两个重要参数.动斜率变化率的门槛值,其选择有两个约束:1)0级则有效.在实际生产中,注射压力和注射速度的级数最人设定一般不超过10级,故州直的选取相当重要,应根据制品要求达到的精度和质斌适当设定.4.注射速度分级设定的合理性试模注射是以50%的开环注射压力向摸腔射进塑料,为了说明试模分级结果能用于实际LI射之中.假设:(1)试模注射分级与实际注射分级在注射用总时间内各分级所.!!的比例相同:(2)试摸注射与实际注射向摸腔内注射的熔体n+.u相同.试模注射和实际注射的模腔压力一时间曲线如图(3 )所示.当模腔容积确定后,不论是试模注射或者是实际注肘,.在注射阶段所消耗的能最是相同的,即图(3)中曲线1和曲线2与时问坐标轴所包围的面积是相等的.根据假设(I)可得,f5一级所注射的熔体举也相等,亦即图(3)中,实际YI射时第一级在Tj时间内所注射的熔体e与试模情况卜在时间t.内所注射-280-韵熔体斌相等.同理,当模腔容积确定后,由假设条件可知实际注射时每级的注射时间为: (7)其中实际注射时第i级的注射时fill;i0试模第i级的注射时间;T一实际注射时所用的总时间:To一试模注射时所用的总时间.因而实际注射时每一级的注射速度可由(8)式求出.(8)呵毛其中: S;一螺杆第i级的行程:Vo一试模的注射速度,为已知常斌;v;一实际注射时第i级的注射速率.当每级注射速度确定后,其注射速率可以由式(4)求出,如(9)式所示S=0.785aD; V,(9)其中:9一实际注射时第i级的注射速率.在两种不同的注射条件卜,由(!)式知相应级的注射容娥相等,在两种条件卜相应级所消耗的能量是相等的.即:W=Alit,=N,0 t,0=W'o根据能址守恒原理,则(10)其中W一实际注射第i级所做的功:N;一实际注射第i级的功率;W"一试模注射第1级所做的功:N夕一试模注射第,级的功率.N,=S, P,,N,0二gn r0(11)-291-其中:川一试模注射时之注射压力为己知常数;r.一实际注射时第i级的注射汪力.山(4), (10), (11)式即可求出各级的注射压力为:Sop"(, vopotag, l鱿11实验实验}I1注塑机:华人1_业装备有限公司(香港)(WELLTEC INDUSTIAL EQUIPMENTLTD.)生产的TTI-120C型精密注塑机传感器:KISTLER LTD.生产的压力,温度传感器,4085A. 4090B分别在喷嘴处及螺杆筒上五处加装,如图(7)所示;模具形状:如图(6)所示实验用材料[s:11]S(polystyrene-聚苯乙烯):j要过程参数:如表(!)所示主要机器参数:如表(2)所示.表(0)主要过程参数喻山盲I{n以t"if( (a9PHald (0n') }hutd(,)1aa,J(5)表(2)主要机端梦(:S6-1cn(℃)低rrrcl(℃)si'i, (mn/s)inject (^'0)195/190/185八80I喻)lt1(hur)teal (s)I}1,nck (h.u98su一,.W (rpm)通过实验将注射过程中喷嘴和螺杆中的压力记录IF来,一其对u1间的曲线如图(4)和图(5) 所示.期问设定射胶速度为50mm/s,螺杆筒油缸压力设定50bar,模具为两模腔人约70cc容积.用本文第二,)ti的方法RP可确定出图(5)中A点,B点和C点应为试模注射分级设定参数的选取点.6结束语本文提出了一种通过实验的途径确定注塑机注射速度分级点的方法.该方法可以减少试模次数,达到最佳设定注射压力和注射速度的分级参数.本文论述的方法有以卜特点:-282物理概念清楚,简单易行;I艺操作人员可一次试模设定注射速度参数;降低能耗,}丁约原料,提高机器利用率.。

各种塑料注塑工艺参数设置

各种塑料注塑工艺参数设置

各种塑料注塑工艺分析高密度聚乙烯( HDPE)料筒温度喂料区30〜50C( 50C)区 1 160 〜250°C( 200°C)区 2 200 〜300C( 210C)区 3 220 〜300C( 230C)区 4 220 〜300C( 240C)区 5 220 〜300C( 240C) 喷嘴220 〜300C( 240C) 括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1 到100:1 熔料温度220 〜280C料筒恒温220C 模具温度20 〜60C注射压力具有很好的流动性能,避免采用过高的注射压力80〜140MPa( 800〜1400bar );一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高,需要长时间对制品进行保压,尺寸精度是关键因素,约为注射压力的30%〜60%背压 5 〜20MP(a 50〜200bar );背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度,中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速(线速度为1.3m/s )是允许的,只要满足冷却时间结束前就完成塑化过程就可以;螺杆的扭矩要求为低计量行程0.5〜4D (最小值〜最大值);4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2〜8mrp取决于计量行程和螺杆直径预烘干不需要;如果贮藏条件不好,在80C的温度下烘干1h就可以回收率可达到100%回收收缩率1.2〜2.5 %;容易扭曲;收缩程度高;24h后不会再收缩(成型后收缩)浇口系统点式浇口;加热式热流道,保温式热流道,内浇套;横截面面积相对小,对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作;PE耐温升料筒设备标准螺杆,标准使用的三段式螺杆;对包装容器类制品,混合段和切变段几何外形特殊(L: D= 25: 1),直通喷嘴,止逆阀二、聚丙烯( PP)料筒温度喂料区30〜50C( 50C)区1160〜250C( 200C)区2200〜300C( 220C)区3220〜300C( 240C)区4220〜240C)区5220〜C(240C)喷嘴220〜300C( 240C)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1 到100:1熔料温度220〜280C料筒恒温220°C模具温度20〜70 C注射压力具有很好的流动性能,避免采用过高的注射压力80〜140MP(a800〜1400bar);一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁,需要很长时间对制品进行保压(约为循环时间的30%);约为注射压力的30%〜60%背压 5 〜20MPa(50 〜200bar )注射速度对薄壁包装容器需要高的注射速度(带蓄能器);中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速(线速度为 1.3m/s )是允许的,只要满足冷却时间结束前完成塑化过程就可以计量行程0.5〜4D (最小值〜最大值);4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2〜8mi,i取决于计量行程和螺杆转速预烘干不需要;如果贮藏条件不好,在80C的温度下烘干1h就可以回收率可达到100%回收收缩率1.2〜2.5 %;收缩程度高;24h后不会再收缩(成型后收缩)浇口系统点式浇口或多点浇口;加热式热流道,保温式热流道,内浇套;浇口位置在制品最厚点,否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作;PP耐温升料筒设备标准螺杆,标准使用的三段式螺杆;对包装容器类制品,混合段和切变段几何外形特殊(L: D= 25: 1),直通喷嘴,止逆阀三、聚苯乙烯(PS)料筒温度喂料区30〜50C( 50C)区1160〜250C(200C)区2200〜C(210C)区3220〜C(230C)区4220〜C(230C)区5220〜C(230C)喷嘴220〜300C( 230C)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50: 1 到100: 1熔料温度220 〜280C料筒恒温220C模具温度15 〜50C注射压力具有很好的流动性能,避免采用过高的注射压力80〜140MP(a800〜1400bar )行程利用率为 35%和 65%,模件流长与壁 保压压力 注射压力的30%〜60%;相对较短的保压时间背压 5 〜10MP &50〜100bar );在背压太低的地方,熔料中易产生气泡(制 品中有灰黑纹路)注射速度 普遍较快, 多级注射以制品形状为依据; 对薄壁的包装容器应该尽可 能快,必要时使用蓄能器螺杆转速 高螺杆转速(最大线速度为 1.3m/s )是允许的; 但为取得好的效果, 塑化过程应该缓慢同冷却时间一样计量行程0.5〜4D (最小值〜最大值);4D 的计量行程为熔料提供足够长的 驻留时间是很重要的 残料量 2〜8mm 取决于计量行程和螺杆转速预烘干 不需要;如果贮藏条件不好,在 80C 的温度下烘干1h 就可以回收率 可达到 100%回收收缩率 0.3 %〜0.6%浇口系统 点式浇口;加热式热流道,保温式热流道,内浇套;相对较小的横 截面为足够 机器停工时段 无需用其它材料进行专门的清洗工作;PS 耐温升料筒设备 标准螺杆,直通喷嘴,止逆阀厚之比为 50:1 到 100:1熔料温度 210〜220C料筒恒温 120C模具温度 30〜60 E注射压力 80 〜160MPa (800〜1600bar )保压压力 不可设置太高,注射压力的 40〜60%,以模件和浇口为依据背压 鉴于它的热敏感性,正确设置背压是很关键的;螺杆转动摩擦产生的热量(关闭热量输入控制) 比从料筒加热圈产生的热量更好; 背压不超过 30MPa ( 300bar )注射速度 不要设置太高并小心物料产生剪切效应;制品易产生变性或锐边的 地方,应绝对需要多级注射速度螺杆转速 使用允许的最低设置,最大速度折合线速度为 0.2m/s ;如果必要, 延迟塑化以确保在冷却时间长的情况下, 计量操作在低螺杆转速时能在冷却时间 结束前完成;需要高扭矩并保持均匀计量行程 1.0 〜3.5D残料量 应较小:1〜5mm 取决于计量行程和螺杆直径;螺杆在安装料筒时 确保最小配合预烘干 如果贮藏条件不好,在70C 的温度下烘干1h 就可回收率 允许在材料没有热分解的状态下再生利用 喂料区 30 〜50C( 50C)区1 140 〜160C( 150C)区2 165 〜180°C( 170°C) 区3 180 〜210C( 190C)区4 180 〜 210C( 200C)区5 180 〜 210C( 200C)喷嘴 180 〜 210C( 200C)四、聚氯乙烯-未增塑( PVC -U )料筒温度 括号内的温度建议作为基本设定值,收缩率0.5 %〜0.7 % 浇口系统直浇口,片式浇口或圆片式浇口较好,对小的制品也可采用点式浇口;浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热,无背压塑化,允许熔料驻流2〜3mm然后像挤出机那样缓慢操作机器;重复操作直到料筒温度降到160C,然后挤出余料,清空料筒料筒设备硬质PVC螺杆;有些需要料筒有加热圈和冷空气吹气装置;螺杆头有螺槽或没有螺槽,直通喷嘴五、增塑聚氯乙烯(P-PVC)料筒温度喂料区30〜50r(50r)区1140〜160r(150r)区2150〜180r(165r)区3160〜220r(180r)区4160〜220r(190r)区5160〜220r(190r)喷嘴160〜220r(200r)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1 到100:1熔料温度200〜220C料筒恒温120C模具温度30〜50 E注射压力80 〜120MPa(800〜1200bar)保压压力注射压力的30%〜60% 背压 5 〜10MPa(50〜100bar)注射速度为了获得好的表面质量,注射不应该太快(如果必要,采用多级注射)螺杆转速设置中等螺杆转速,最大折合线速度为0.5m/s计量行程 1.0 〜3.5D残料量 2 〜6mr p取决于计量行程和螺杆直径预烘干不需要;只有在贮藏条件不好,在70r的温度下烘干ih就可回收率允许在材料没有热分解的状态下再生利用收缩率 1 %〜2.5%浇口系统对小的制品可采用点式浇口;浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热,无背压塑化,操作几次挤出循环料筒设备标准螺杆,止逆环,直通喷嘴六、尼龙6(PA6)料筒温度喂料区60〜90r(70r)区1230〜240r(240r)区2230〜240r(240r)区3240〜250r(250r)区4240〜250r(250r)区5240〜250r(250r)喷嘴230〜240r(250r)行程利用率为 35%和 65%,模 括号内的温度建议作为基本设定值, 行程利用率为 35%和 65%,模 件流长与壁厚之比为 50:1 到 100:1喂料区和区 1 的温度是直接影响喂料效率,提高这些温度可使喂料 更平均熔料温度 240〜250C料筒恒温 220°C模具温度 60〜100C注射压力 100〜160MP &1000〜1600bar ),如果是加工薄截面长流道制品 (如 电线扎带),则需要达到 180MPa (1800bar )保压压力 注射压力的 50%;由于材料凝结相对较快,短的保压时间已足够。

注塑工艺参数标准设定一览表(上中下集)

注塑工艺参数标准设定一览表(上中下集)

注塑工艺参数标准设定一览表(上中下集)常用塑料的注塑工艺参数(上集)总共十七项,分上中下三集,这是上集一、高密度聚乙烯(HDPE)料筒温度喂料区 30~50℃(50℃)区1 160~250℃(200℃)区2 200~300℃(210℃)区3 220~300℃(230℃)区4 220~300℃(240℃)区5 220~300℃(240℃)喷嘴220~300℃(240℃)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1到100:1熔料温度220~280℃料筒恒温220℃模具温度20~60℃注射压力具有很好的流动性能,避免采用过高的注射压力80~140MPa(800~1400bar);一些薄壁包装容器除外可达到180MPa(1800bar)保压压力收缩程度较高,需要长时间对制品进行保压,尺寸精度是关键因素,约为注射压力的30%~60%背压5~20MPa(50~200bar);背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度,中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速(线速度为1.3m/s)是允许的,只要满足冷却时间结束前就完成塑化过程就可以;螺杆的扭矩要求为低计量行程0.5~4D(最小值~最大值);4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2~8mm,取决于计量行程和螺杆直径预烘干不需要;如果贮藏条件不好,在80℃的温度下烘干1h就可以回收率可达到100%回收收缩率1.2~2.5%;容易扭曲;收缩程度高;24h后不会再收缩(成型后收缩)浇口系统点式浇口;加热式热流道,保温式热流道,内浇套;横截面面积相对小,对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作;PE耐温升料筒设备标准螺杆,标准使用的三段式螺杆;对包装容器类制品,混合段和切变段几何外形特殊(L:D=25:1),直通喷嘴,止逆阀二、聚丙烯(PP)料筒温度喂料区30~50℃(50℃)区1 160~250℃(200℃)区2 200~300℃(220℃)区3 220~300℃(240℃)区4 220~300℃(240℃)区5 220~300℃(240℃)喷嘴220~300℃(240℃)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1到100:1熔料温度220~280℃料筒恒温220℃模具温度20~70℃注射压力具有很好的流动性能,避免采用过高的注射压力80~140MPa(800~1400bar);一些薄壁包装容器除外可达到180MPa(1800bar)保压压力避免制品产生缩壁,需要很长时间对制品进行保压(约为循环时间的30%);约为注射压力的30%~60%背压5~20MPa(50~200bar)注射速度对薄壁包装容器需要高的注射速度(带蓄能器);中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速(线速度为1.3m/s)是允许的,只要满足冷却时间结束前完成塑化过程就可以计量行程0.5~4D(最小值~最大值);4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2~8mm,取决于计量行程和螺杆转速预烘干不需要;如果贮藏条件不好,在80℃的温度下烘干1h就可以回收率可达到100%回收收缩率1.2~2.5%;收缩程度高;24h后不会再收缩(成型后收缩)浇口系统点式浇口或多点浇口;加热式热流道,保温式热流道,内浇套;浇口位置在制品最厚点,否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作;PP耐温升料筒设备标准螺杆,标准使用的三段式螺杆;对包装容器类制品,混合段和切变段几何外形特殊(L:D=25:1),直通喷嘴,止逆阀三、聚苯乙烯(PS)料筒温度喂料区30~50℃(50℃)区1 160~250℃(200℃)区2 200~300℃(210℃)区3 220~300℃(230℃)区4 220~300℃(230℃)区5 220~300℃(230℃)喷嘴220~300℃(230℃)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1到100:1熔料温度220~280℃料筒恒温220℃模具温度15~50℃注射压力具有很好的流动性能,避免采用过高的注射压力80~140MPa(800~1400bar)保压压力注射压力的30%~60%;相对较短的保压时间背压5~10MPa(50~100bar);在背压太低的地方,熔料中易产生气泡(制品中有灰黑纹路)注射速度普遍较快,多级注射以制品形状为依据;对薄壁的包装容器应该尽可能快,必要时使用蓄能器螺杆转速高螺杆转速(最大线速度为1.3m/s)是允许的;但为取得好的效果,塑化过程应该缓慢同冷却时间一样计量行程0.5~4D(最小值~最大值);4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2~8mm,取决于计量行程和螺杆转速预烘干不需要;如果贮藏条件不好,在80℃的温度下烘干1h就可以回收率可达到100%回收收缩率0.3%~0.6%浇口系统点式浇口;加热式热流道,保温式热流道,内浇套;相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作;PS耐温升料筒设备标准螺杆,直通喷嘴,止逆阀四、聚氯乙烯-未增塑(PVC-U)料筒温度喂料区30~50℃(50℃)区1 140~160℃(150℃)区2 165~180℃(170℃)区3 180~210℃(190℃)区4 180~210℃(200℃)区5 180~210℃(200℃)喷嘴180~210℃(200℃)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1到100:1熔料温度210~220℃料筒恒温120℃模具温度30~60℃注射压力80~160MPa(800~1600bar)保压压力不可设置太高,注射压力的40~60%,以模件和浇口为依据背压鉴于它的热敏感性,正确设置背压是很关键的;螺杆转动摩擦产生的热量(关闭热量输入控制)比从料筒加热圈产生的热量更好;背压不超过30MPa(300bar)注射速度不要设置太高并小心物料产生剪切效应;制品易产生变性或锐边的地方,应绝对需要多级注射速度螺杆转速使用允许的最低设置,最大速度折合线速度为0.2m/s;如果必要,延迟塑化以确保在冷却时间长的情况下,计量操作在低螺杆转速时能在冷却时间结束前完成;需要高扭矩并保持均匀计量行程 1.0~3.5D残料量应较小:1~5mm,取决于计量行程和螺杆直径;螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好,在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5%~0.7%浇口系统直浇口,片式浇口或圆片式浇口较好,对小的制品也可采用点式浇口;浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热,无背压塑化,允许熔料驻流2~3mm,然后像挤出机那样缓慢操作机器;重复操作直到料筒温度降到160℃,然后挤出余料,清空料筒料筒设备硬质PVC螺杆;有些需要料筒有加热圈和冷空气吹气装置;螺杆头有螺槽或没有螺槽,直通喷嘴五、增塑聚氯乙烯(P-PVC)料筒温度喂料区30~50℃(50℃)区1 140~160℃(150℃)区2 150~180℃(165℃)区3 160~220℃(180℃)区5 160~220℃(190℃)喷嘴160~220℃(200℃)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1到100:1熔料温度200~220℃料筒恒温120℃模具温度30~50℃注射压力80~120MPa(800~1200bar)保压压力注射压力的30%~60%背压5~10MPa(50~100bar)注射速度为了获得好的表面质量,注射不应该太快(如果必要,采用多级注射)螺杆转速设置中等螺杆转速,最大折合线速度为0.5m/s计量行程 1.0~3.5D残料量2~6mm,取决于计量行程和螺杆直径预烘干不需要;只有在贮藏条件不好,在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1%~2.5%浇口系统对小的制品可采用点式浇口;浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热,无背压塑化,操作几次挤出循环料筒设备标准螺杆,止逆环,直通喷嘴六、尼龙6(PA6)料筒温度喂料区60~90℃(70℃)区1 230~240℃(240℃)区2 230~240℃(240℃)区3 240~250℃(250℃)区4 240~250℃(250℃)喷嘴230~240℃(250℃)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1到100:1喂料区和区1的温度是直接影响喂料效率,提高这些温度可使喂料更平均熔料温度240~250℃料筒恒温220℃模具温度60~100℃注射压力100~160MPa(1000~1600bar),如果是加工薄截面长流道制品(如电线扎带),则需要达到180MPa(1800bar)保压压力注射压力的50%;由于材料凝结相对较快,短的保压时间已足够。

多级注塑注射速度调节

多级注塑注射速度调节

多级注塑注射速度调节注塑速度的比例控制已经被注塑机制造商广泛采用。

虽然电脑控制注塑速度分段控制系统早已存在,但由于相关的资料有限,这种机器设置的优势很少得到发挥。

本文将系统的说明应用多段速度注塑的优点,并概括地介绍其在消除短射、困气、缩水等制品缺陷上的用途。

射胶速度与制品质量的密切关系使它成为注塑成型的关键参数。

通过确定填充速度分段的开始、中间、终了, 并实现一个设置点到另一个设置点的光滑过渡,可以保证稳定的熔体表面速度以制造出期望的分子取问及最小的内应力。

我们建议采用以下这种速度分段原则:1)流体表面的速度应该是常数。

2)应采用快速射胶防止射胶过程中熔体冻结。

3)射胶速度设置应考虑到在临界区域(如流道)快速充填的同时在入水口位减慢速度。

4)射胶速度应该保证模腔填满后立即停止以防止出现过填充、飞边及残余应力。

设定速度分段的依据必须考虑到模具的几何形状、其它流动限制和不稳定因素。

速度的设定必须对注塑工艺和材料知识有较清楚的认识,否则,制品品质将难以控制。

因为熔体流速难以直接测量,可以通过测量螺杆前进速度,或型腔压力间接推算出(确定止逆阀没有泄漏)。

材料特性是非常重要的,因为聚合物可能由于应力不同而降解,增加模塑温度可能导致剧烈氧化和化学结构的降解,但同时由剪切引起的降解变小,因为高温降低了材料的粘度,减少了剪切应力。

无疑,多段射胶速度对成型诸如PC、POM、UPVC等对热敏感的材料及它们的调配料很有帮助。

模具的几何形状也是决定因素:薄壁处需要最大的注射速度;厚壁零件需要慢—快—慢型速度曲线以避免出现缺陷;为了保证零件质量符合标准,注塑速度设置应保证熔体前锋流速不变。

熔体流动速度是非常重要的,因为它会影响零件中的分子排列方向及表面状态;当熔体前方到达交叉区域结构时,应该减速;对于辐射状扩散的复杂模具,应保证熔体通过量均衡地增加;长流道必须快速填充以减少熔体前锋的冷却,但注射高粘度的材料,如PC是例外情况,因为太快的速度会将冷料通过入水口带入型腔。

关于注塑压力、速度、位置、时间、温度的阐述,请查收!

关于注塑压力、速度、位置、时间、温度的阐述,请查收!

关于注塑压力、速度、位置、时间、温度的阐述,请查收!一、压力由注塑机的压力系统(油泵)或司服马达所提供的动作压力,主要运用于注射装置、熔胶装置、开锁模装置、顶出装置、射台装置,抽芯装置等各动作程序,在注塑机的控制面板输入相关参数后由处理器将其转换成各程序动作的信号,从而控制各个动作程序的执行所需的压力。

压力设定原则为:克服该动作阻力的相应力度,但为配合动作的速度需相应调整其参数值。

二、速度配合上述的压力来完成各动作程序所需活动速度(系统液压油的流量),速度的基本等级区分:缓流0.1-10、慢速11-30、中速31-60、高速61-99。

1. 射胶速度的控制,应用于不同的制品结构及用料来设置大小数值,在此暂不区分(工程/通用塑料,结晶/非结晶塑料,高温/低温塑料,软胶/硬胶塑料)容易混淆视听,作个比较易懂的解释,射胶速度是注塑成型中比较难控制的工艺要素,不象其他的工艺要素都有标准的数据可供参考(后续会作详细的介绍)。

射胶速度的数值设置主要遵循以下几点:•依材料的流动性如PP、LDPE、TPE、TPR、TPU、PVC等软质塑料的流动性较好,在填充时其型腔阻力小,一般情况下可使用较低的射胶速度来填充型腔。

•如ABS、HIPS、GPPS、POM、PMMA、PC ABS、Q胶、K胶、HDPE、等常用的中粘度塑料其流动性稍差,在产品外观光泽度要求不高或产品肉厚适中(产品壁厚或骨位厚度达1.5MM以上)的情况下射胶速度可用中速来填充,反之需依照产品结构或外观要求来适当提高填充速度。

•如PC、PA GF、PBT GF,LCP等工程塑料流动性较差,在填充时一般需要高速射胶,尤其是增加GF(玻璃纤维)的材料,若射胶速度过慢则造成产品表面浮纤(表面银纹状)严重。

2. 熔胶速度的控制此参数在日常工作中是最容易被忽略的工艺之一,因大多数同仁认为该工艺对成型影响不大,参数随便调整都能做出产品来,但在注塑成型中熔胶参数是同射胶速度一样重要的,熔胶速度可直接影响到熔体混炼效果,成型周期等重要环节3. 开锁模速度的控制主要针对不同的模具结构来设置不同的参数,如两板平面模具在启动锁模低压前调整高速锁模及在产品脱离模具型腔后调整至快速开模可有效提高生产效率。

注塑调机射速,分段的技巧

注塑调机射速,分段的技巧

注塑调机射速,分段的技巧本人前段时间,去了江苏的几个注塑厂顾问交流,发现竟然有不识注射分段,一段速度射到底的同行。

本文将系统的说明应用多段速度注塑的优点,并概括地介绍其在消除短射、困气、缩水等制品缺陷上的用途。

射胶速度与制品质量的密切关系使它成为注塑成型的关键参数。

通过确定填充速度分段的开始、中间、终了, 并实现一个设置点到另一个设置点的光滑过渡,可以保证稳定的熔体表面速度以制造出期望的分子取问及最小的内应力。

我们建议采用以下这种速度分段原则:1)流体表面的速度应该是常数。

2)应采用快速射胶防止射胶过程中熔体冻结。

3)射胶速度设置应考虑到在临界区域(如流道)快速充填的同时在入水口位减慢速度。

4)射胶速度应该保证模腔填满后立即停止以防止出现过填充、飞边及残余应力。

设定速度分段的依据必须考虑到模具的几何形状、其它流动限制和不稳定因素。

速度的设定必须对注塑工艺和材料知识有较清楚的认识,否则,制品品质将难以控制。

因为熔体流速难以直接测量,可以通过测量螺杆前进速度,或型腔压力间接推算出(确定止逆阀没有泄漏)。

材料特性是非常重要的,因为聚合物可能由于应力不同而降解,增加模塑温度可能导致剧烈氧化和化学结构的降解,但同时由剪切引起的降解变小,因为高温降低了材料的粘度,减少了剪切应力。

无疑,多段射胶速度对成型诸如PC、POM、UPVC等对热敏感的材料及它们的调配料很有帮助。

模具的几何形状也是决定因素:薄壁处需要最大的注射速度;厚壁零件需要慢—快—慢型速度曲线以避免出现缺陷;为了保证零件质量符合标准,注塑速度设置应保证熔体前锋流速不变。

熔体流动速度是非常重要的,因为它会影响零件中的分子排列方向及表面状态;当熔体前方到达交叉区域结构时,应该减速;对于辐射状扩散的复杂模具,应保证熔体通过量均衡地增加;长流道必须快速填充以减少熔体前锋的冷却,但注射高粘度的材料,如PC是例外情况,因为太快的速度会将冷料通过入水口带入型腔。

注塑速度(精典)

注塑速度(精典)

注塑速度注塑速度注塑速度注塑速度注塑速度注塑速度注塑速度的比例控制已经被注塑机制造商广泛采用。

虽然电脑控制注塑速度分段控制系统早已存在,但由于相关的资料有限,这种机器设置的优势很少得到发挥。

本文将系统的说明应用多段速度注塑的优点,并概括地介绍其在消除短射、困气、缩水等制品缺陷上的用途。

射胶速度与制品质量的密切关系使它成为注塑成型的关键参数。

通过确定填充速度分段的开始、中间、终了, 并实现一个设置点到另一个设置点的光滑过渡,可以保证稳定的熔体表面速度以制造出期望的分子取问及最小的内应力。

我们建议采用以下这种速度分段原则:1)流体表面的速度应该是常数。

2)应采用快速射胶防止射胶过程中熔体冻结。

3)射胶速度设置应考虑到在临界区域(如流道)快速充填的同时在入水口位减慢速度。

4)射胶速度应该保证模腔填满后立即停止以防止出现过填充、飞边及残余应力。

设定速度分段的依据必须考虑到模具的几何形状、其它流动限制和不稳定因素。

速度的设定必须对注塑工艺和材料知识有较清楚的认识,否则,制品品质将难以控制。

因为熔体流速难以直接测量,可以通过测量螺杆前进速度,或型腔压力间接推算出(确定止逆阀没有泄漏)。

材料特性是非常重要的,因为聚合物可能由于应力不同而降解,增加模塑温度可能导致剧烈氧化和化学结构的降解,但同时由剪切引起的降解变小,因为高温降低了材料的粘度,减少了剪切应力。

无疑,多段射胶速度对成型诸如PC、POM、UPVC等对热敏感的材料及它们的调配料很有帮助。

模具的几何形状也是决定因素:薄壁处需要最大的注射速度;厚壁零件需要慢—快—慢型速度曲线以避免出现缺陷;为了保证零件质量符合标准,注塑速度设置应保证熔体前锋流速不变。

熔体流动速度是非常重要的,因为它会影响零件中的分子排列方向及表面状态;当熔体前方到达交叉区域结构时,应该减速;对于辐射状扩散的复杂模具,应保证熔体通过量均衡地增加;长流道必须快速填充以减少熔体前锋的冷却,但注射高粘度的材料,如PC是例外情况,因为太快的速度会将冷料通过入水口带入型腔。
