基坑支护土钉检测方案
地下室基坑土钉墙支护施工方案
地下室基坑土钉墙支护施工方案随着城市建设的不断发展，地下室的建设已经成为现代建筑中不可或缺的一部分。
地下室基坑的施工，尤其是土钉墙支护工程，在地下室建设过程中扮演着关键的角色。
本文将介绍地下室基坑土钉墙支护的施工方案。
1. 工程准备阶段1.1 前期调查在开始施工前，必须进行详细的前期调查，包括对地质情况、环境因素等进行全面的排查。
根据勘察报告确定土钉墙的设计方案，确定围护结构所需的土钉数量和钉孔深度。
1.2 施工方案设计根据前期调查结果，设计土钉墙的深度、间距、倾角等参数，并编制详细的施工方案。
考虑到土钉墙的稳定性和承载力，确保施工的安全性。
2. 施工工艺2.1 土钉墙的钻孔首先进行土钉孔的钻孔工作，根据设计要求确定孔的位置和深度。
选择适当的孔径和钻孔机械，进行水平、竖向的钻孔作业。
2.2 土钉的安装在完成钻孔后，安装土钉。
土钉依次从孔口插入，采用涂浆牢固固定。
根据设计要求设置土钉的间距和深度，确保土钉的牢固性和整体性。
2.3 空间锚杆加固在土钉墙安装完成后，进行空间锚杆加固工作。
设置空间锚杆，通过拉拔的方式固定土钉墙，提高基坑支护的稳定性。
3. 施工质量控制3.1 施工过程监控在施工过程中，对土钉墙支护进行实时监测。
监测土钉的拉拔力和变形情况，及时调整施工方案，确保土钉墙的稳定性。
3.2 施工验收施工完成后，进行验收工作。
对土钉墙的质量和稳定性进行检查，确保符合设计要求。
对不合格部分进行修补或整改，达到施工质量标准。
结语地下室基坑土钉墙支护施工方案的实施，是地下室建设过程中必不可少的环节。
通过科学的设计和严格的施工控制，确保土钉墙支护的质量和稳定性，为地下室建设提供可靠的保障。
基坑支护钢筋土钉施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区基坑支护工程，基坑深度为6.0m，基坑周长为200m。
土钉墙结构采用钢筋混凝土土钉墙，土钉材料为HRB400钢筋，土钉长度为8.0m，间距为1.0m×1.0m，锚固长度为5.0m。
本方案旨在为施工人员提供一套科学、合理、安全、高效的基坑支护钢筋土钉施工方案。
二、施工准备1. 技术准备（1）施工人员应熟悉施工图纸、施工方案和施工规范，掌握钢筋土钉施工技术。
（2）组织施工人员参加技术交底，明确施工要求、质量标准和安全措施。
2. 材料准备（1）钢筋：HRB400钢筋，直径φ18mm。
（2）土钉：采用HRB400钢筋加工而成，长度为8.0m，间距为1.0m×1.0m。
（3）水泥：32.5级普通硅酸盐水泥。
（4）砂：中砂，细度模数为2.5-3.0。
（5）石子：碎石，粒径为5-25mm。
（6）外加剂：根据混凝土配合比要求选用。
3. 机械设备准备（1）钢筋加工机械：钢筋切断机、钢筋弯曲机、钢筋调直机等。
（2）土钉施工机械：钻机、搅拌机、泵送设备等。
（3）混凝土搅拌设备：混凝土搅拌站或混凝土搅拌车。
（4）测量设备：全站仪、水准仪、经纬仪等。
（5）安全防护设备：安全帽、安全带、防护眼镜、防护手套等。
三、施工工艺1. 施工顺序（1）测量放线：根据设计图纸和现场实际情况，进行测量放线，确定基坑支护钢筋土钉的位置。
（2）土方开挖：采用分层开挖，每层厚度为1.0m，开挖过程中应保证边坡稳定。
（3）土钉施工：按照设计要求，进行土钉钻孔、锚杆安装、注浆、土钉焊接等工序。
（4）混凝土浇筑：在土钉施工完成后，进行混凝土浇筑，形成土钉墙。
2. 施工要点（1）测量放线：确保放线准确无误，满足设计要求。
（2）土方开挖：分层开挖，注意边坡稳定，防止坍塌。
（3）土钉施工：①钻孔：采用钻机进行钻孔，孔径为φ180mm，孔深为8.0m。
②锚杆安装：将土钉插入孔内，确保锚杆与孔壁紧密接触。
深基坑开挖支护方案一：土钉支护
深基坑开挖支护方案一：土钉墙支护一、土钉墙支护的概念土钉墙支护是利用一定程度的自稳能力进行分级开挖，并随开挖分步向坑壁土体植入土钉（见图1），然后在开挖面挂钢筋网，喷射混凝土形成护面的支护体系（见图2）。
图1 土钉示意图图2 土钉墙支护示意图二、土钉墙支护的作用原理一方面由于土体的抗剪强度较低，其抗拉强度可以忽略不计，另一方面土体具有一定的结构整体性（尤其是粘性土），而以往采用的传统的支挡结构均基于被动制约机制，即以支挡结构自身的强度和刚度，承受其后的侧向土压力，防止土体整体稳定性破坏。
土钉支护有别于这类支护形式的作用机理，它是以一定程度的土体变形为代价，充分发挥土钉抗拉强度，约束土体的进一步变形的主动支护形式。
土钉支护是在土体内设置一定长度和密度的土钉，与其周围土体一起产生共同作用，即土钉、土体与喷射混凝土面层作为一个共同体，弥补了土体自身抗拉、抗剪强度之不足，提高了复合土体的整体刚度，使土体的自身结构强度潜力得到充分发挥，并有效地改变了边坡变形和破坏性态。
试验表明：直立式土钉支护边坡比素土边坡承载能力提高一倍以上，且土钉支护在受荷过程中不会发生类似于素土边坡那样的突发性滑塌，遏制了塑性区的开展，延长了塑性变形的发展时间，为边坡的修复提供了机会，并降低了边坡滑塌所造成的损失。
三、土钉墙支护的特点（1）土钉墙充分利用了土体自身的强度及自稳能力，形成主动的制约体系。
（2）土钉与护面是在开挖土坡以后施工的，土的侧壁须在竖直或者接近于竖直无支挡条件下，自稳一段时间而不倒塌。
因而对基坑的土质和地下水条件有较高的要求。
（3）土钉墙可在无构件打入坑底的情况下开挖到坑底，施工工作面开阔。
（4）其施工进度快，所需材料较省，机械设备较少，造价低廉。
（5）支护结构轻，柔性大，适应性好，抗震性好。
（6）由于土钉的数目多，一旦遇到孤石、基桩、地下结构物及其他障碍物，可以通过局部变化土钉的位置、角度和长度而避开。
（7）在基坑工程中，土钉墙已经广泛应用多年，积累了较丰富的工程经验，成为相当成熟的工法。
支护检测——锚杆（索）和土钉检测
支护检测——锚杆（索）和土钉检测摘要：随着地下空间的施工难度加大和支护工程质量的严格控制，对其施工质量检验的要求越来越高，在基坑及边坡支护工程中，由于锚杆设置灵活、施工方便、成本低、可靠性高，大量的锚杆或其他构件与支护结构组合而成，本文探讨了以广东省检测标准的为主的支护锚杆及土钉常用的几种检测方法，分析了检测过程中的要点和存在的问题，保证和提高了锚杆、土钉检测的准确性。
关键词：支护锚杆（索）、土钉检测1.基本概念根据JGJ120-2012《建筑基坑支护技术规程》第2.1.14条术语：锚杆是一端由杆体（钢绞线、预应力螺纹钢筋、普通钢筋或钢管）、灌浆固结体、锚杆和套管组成，锚固件，与支承结构件相连，另一端锚固于稳定岩土中的一种受力构件，在使用钢绞线的情况下，又称锚索；第2.1.18条：土钉是将土体埋入土中，通过灌浆而形成的一种具有承受拉力与剪力的杆件，比如用钢筋桩身和灌浆加固体构成的钢筋土钉，将其打入土中。
不同之处在于：①锚杆由锚具和套管组成，而土钉只是在桩身四周灌浆，二者的差别在于有没有“锚”；②锚杆主要承受拉力作用，土钉主要承受拉力和剪力作用。
所以土钉比起锚杆来说，其抗拔力设计值往往较小。
1.锚杆检测锚杆检测是对锚杆承载力、锚杆锚固质量和锚杆变形状态的测试和试验，包括施工前为设计和施工提供依据的基本试验、蠕变试验和施工后为工程竣工验收提供依据的验收试验、锁定力试验。
2.1基本试验在工程锚杆正式开工之前，对锚杆的极限抗拔承载能力进行研究，为了选择和确定锚杆的设计参数及施工技术。
2.2蠕变试验在软土中放置的锚杆，在承受较大的载荷时，会发生较大的蠕变，为了解软土中锚杆的工作性能，国内外相关规范均对其进行了规范；国内锚杆规定，凡塑指数在17以上的土壤中、极度风化的泥质岩层中、在节理裂隙发育并充满粘土的岩层中的锚杆，必须进行蠕变实验。
2.3锁定力试验锚杆锁定力是锚杆材料、加工和施工安装质量的综合反映，是锚杆质量检测的一项基本内容。
基坑土钉支护方案

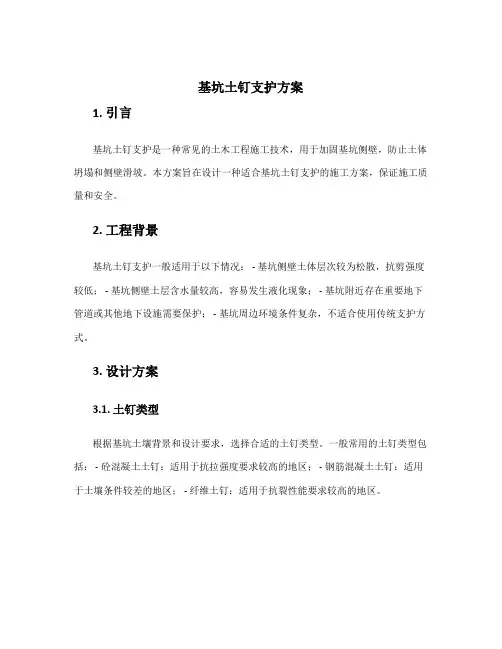

基坑土钉支护方案1. 引言基坑土钉支护是一种常见的土木工程施工技术，用于加固基坑侧壁，防止土体坍塌和侧壁滑坡。
本方案旨在设计一种适合基坑土钉支护的施工方案，保证施工质量和安全。
2. 工程背景基坑土钉支护一般适用于以下情况： - 基坑侧壁土体层次较为松散，抗剪强度较低； - 基坑侧壁土层含水量较高，容易发生液化现象； - 基坑附近存在重要地下管道或其他地下设施需要保护； - 基坑周边环境条件复杂，不适合使用传统支护方式。
3. 设计方案3.1. 土钉类型根据基坑土壤背景和设计要求，选择合适的土钉类型。
一般常用的土钉类型包括： - 砼混凝土土钉：适用于抗拉强度要求较高的地区； - 钢筋混凝土土钉：适用于土壤条件较差的地区； - 纤维土钉：适用于抗裂性能要求较高的地区。
3.2. 土钉布置方案根据基坑的尺寸和土钉的受力特点，设计合理的土钉布置方案。
土钉应均匀分布在基坑侧壁上，以确保受力均匀。
土钉的埋设深度和间距要满足设计要求，一般情况下，土钉埋设深度不少于基坑深度的1/2。
3.3. 监测和施工检测为确保基坑土钉支护的施工质量和安全，应进行监测和施工检测。
监测的内容包括土钉的埋设深度、拉拔力和变形等。
施工检测应针对土钉的质量和深度进行检查，确保土钉的质量符合设计要求。
3.4. 支护工程施工步骤支护工程施工步骤一般包括以下几个方面： 1. 准备工作：清理基坑周边的杂物，确保施工区域的安全； 2. 基坑开挖：根据设计要求，进行基坑的开挖； 3. 土钉施工：根据土钉布置方案，在基坑侧壁上进行土钉的埋设； 4. 钢筋网安装：在土钉上安装钢筋网，增加支护的强度； 5. 喷锚作业：使用喷锚设备对土钉和钢筋网进行固结； 6. 防护设施安装：根据需要，安装基坑的防护设施，保证施工安全；7. 施工检测：对土钉的质量和深度进行检查，确保施工质量； 8. 完工验收：施工完成后，进行完工验收。
4. 施工安全措施在进行基坑土钉支护施工时，应注意以下安全措施：- 施工现场设置警示标志，保证施工区域的安全； - 施工人员应佩戴安全帽、安全绳等个人防护设备； - 施工现场严禁吸烟，防止引发火灾事故； - 施工时应注意材料和设备的安全使用，防止发生意外伤害。
基坑支护检测方法与数量
基坑支护检测方法与数量
基坑类型
检测项目
检测方法与数量
备注
灌注排桩
桩身完整性
抽检不宜少于总桩数的20%，且不得少于5根进行低应变检测，当根据低应变法检测结果判定为Ⅲ类或Ⅳ类桩时应采用钻芯法进行验证。
说明：
1、本表主要依据《建筑基坑支护技术规程》（JGJ120-2012）检测的有关条款。
2、对于表中未列基坑支护形式，应由工程各方依据有关规范确定检测方案。
3、当监督人员对施工质量有怀疑时应根据有关规范和要求检测，检测数量根据现场情况确定。
窗体顶端
窗体底端
窗体顶端
窗体底端
窗体顶端
窗体底端
锚杆、锚索
抗拔力
抽检不少于总数的5%，且同一土层中不少于3根。
土钉墙
土钉抗拔力
抽检土钉总数的1％，且同一土层中检测数量不少于3根。
墙面喷射混凝土厚度
每500m2墙面积1组，每组不少于3点进行钻孔检测。
重力式水泥土墙
墙身完整性、深度、抗压强度
抽检不宜少于总桩数的1%，且不少于6根进行钻芯法检测，并根据设计要求取样进行抗压强度试验。
基坑支护监测方案要点
基坑⽀护监测⽅案要点中航紫⾦·云熙基坑⽀护监测⽅案技术负责⼈：项⽬负责⼈：审核：审定：福建岩⼟⼯程勘察研究院2014年4⽉30⽇⽬录⼀、⼯程概况⼆、监测⽬的和依据三、监测内容及项⽬四、基准点、监测点布设及保护五、监测⽅法及精度六、监测期间⼯作安排与监测频率要求七、预警指标及应急⽅案⼋、监测组织措施九、报表、报告提交⼀、⼯程概况拟建场地位于龙岩市新罗区，龙岩⼤道东侧，双龙路南侧，与龙岩万达⼴场隔路相望。
周边条件：场地北侧为双龙路，与龙岩万达⼴场隔路相望；场地东侧现为隔壁在建⼯地活动房；场地西侧为⾼速路接驳⼝，场地南侧现为空地，局部堆⼟较⾼。
根据业主提供的资料，建筑设计±0.00=342.30，现地⾯平整后标⾼340.00m～342.00m(黄海)，设⼆层地下室，计算底标⾼详平⾯图，基坑计算深度为9.00~10.30m，基坑开挖⾯积约50000m 2 ，基坑周长约900m。
基坑侧壁安全等级为⼆级，重要性系数r=1.0。
⽀护形式：基坑北侧、西侧、东北侧采⽤灌注桩+2道锚索⽀护,其余侧采⽤锚管⼟钉墙的⽀护⽅式。
地质条件：⾃上⽽下揭露⼟层特征如下：杂填⼟、填⼟、耕⼟、粉质粘⼟、细砂、含卵⽯粗砂、含泥质粉质粘⼟、含卵⽯粉质粘⼟、粉质粘⼟、含⾓砾粉质粘⼟、含碎⽯粉质粘⼟、粉砂岩残积粘性⼟。
⽔⽂条件：地下⽔位埋深1.0-5.1m，标⾼334.32-338.75m ,地下⽔主要接受⼤⽓降⽔的下渗及外围含⽔层地下⽔的侧向渗透补给。
⼆、监测作业实施规范1、《建筑地基基础设计规范》（GB50007-2011）2、《建筑⼯程基坑⽀护技术规程》（JGJ120-2012）3、《建筑变形测量规范》（JGJ/T8-2007）4、《混凝⼟结构设计规范》（GB50010-2010）5、《建筑基坑⼯程监测技术规范》（GB50497-2009）6、有关设计施⼯图纸7、其他技术要求：三、监测⽬的基坑⼯程的围护设计虽能够⼤致描述正常施⼯条件下，围护结构与相邻环境的变形规律和受⼒范围，但因其涉及众多岩⼟⼯程问题且围护周期较长，因此必须在基坑开挖和⽀护施⼯期间开展严密的现场监测，以保证⼯程的顺利进⾏。
支护锚杆和土钉验收检测实施细则
1 目的为正确使用锚杆拉力计检验锚杆抗拔承载力，保证检测精度，制定本细则。
2 适应范围本细则适用于基坑支护工程、边坡工程等拉力型锚杆（包括锚索）、土钉的验收。
3 编制依据本细则依据《建筑地基基础检测规范》DBJ 15-60-2008编制。
4 仪器设备4.1试验加载宜采用油压千斤顶，千斤顶的作用力方向应与土钉、支护锚杆轴线重合。
4.2土钉、支护锚杆的验收试验的加载反力装置宜采用支座横梁反力装置，在下列条件下也可采用承压板式反力装置。
⑴支护锚杆支撑体系中设置有连续墙、排桩、腰梁、圈梁等支撑构件，支撑构件能提供足够的加载反力。
⑵土质边坡、基坑侧壁设置有足够厚度的混凝土面层，或在土钉、支护锚杆周围为试验而设置有足够厚度的混凝土面层，混凝土面层能提供足够的加载反力。
4.3支座横梁反力装置应符合下列规定：⑴加载反力装置能提供的反力不得小于最大试验荷载的1.2 倍；⑵对加载反力装置的主要构件进行强度和变形验算；⑶支座底的压应力不宜大于支座底的岩土承载力特征值的1.5 倍；⑷土钉、支护锚杆中心与支座边的距离应大于等于1B（B 为支座边宽）且大于1.0m。
4.4承压板式反力装置应符合下列规定：⑴承压板应有足够的刚度，可由钢板或方木等制作而成。
⑵承压板应有足够的面积，试验时支撑构件或混凝土面层不得破坏。
4.5宜采用位移传感器或大量程百分表对土钉、支护锚杆位移进行测量，其安装应符合下列规定：⑴位移测量点应选择在非受力的土钉、支护锚杆杆体上或土钉、支护锚杆顶部，不得选择在千斤顶上。
⑵应安装1～2 个位移测试仪表。
⑶位移测量方向应沿着土钉、支护锚杆的轴向变形方向。
⑷基准桩中心与土钉、支护锚杆中心的距离应大于等于6d（d 为土钉、锚杆孔直径）且大于1.0m，基准桩中心与承压板（反力支座）边的距离应大于承压板（反力支座）边宽且大于1.0m。
⑸基准梁应具有足够的刚度，并应稳固地安置在基准桩上。
⑹基准桩、基准梁和固定位移测量仪表的夹具应避免太阳照射、振动及其他外界因素的影响。
土钉墙支护的主要监测内容
土钉墙支护的主要监测内容
1、支护位移的量测。
对坡顶水平位移及沉降进行监测；
2、地表开裂状态（位置、裂宽）的观察；
3、周边建筑物和重要管线等设施的变形监测与裂缝观察；
4、基坑渗、漏水和基坑内外的地下水位变化。
特别加强雨天和雨后的监测以及对各种可能危及支护安全的水害来源（如场地周边生产、生活排水，上下水管、贮水池罐、化粪池等渗漏水）进行仔细观察。
测数据要及时分析处理，达到信息化施工。
当基坑顶部水平位移与当时的开挖深度之比如超过3permil;（砂土）或4permil;（粘性土）时，应密切加强观察，分析原因并及时采取技术措施。
1。
基坑开挖土钉喷锚支护施工方案(放坡开挖 基坑监测)
基坑开挖土钉喷锚支护施工方案一、背景介绍近年来，城市建设项目日益增多，而基坑开挖作为建筑过程中的重要环节，其施工方案至关重要。
本文将针对基坑开挖土钉喷锚支护的施工方案进行探讨，特别是在放坡开挖和基坑监测方面的应用。
二、地质条件考虑在选择基坑开挖土钉喷锚支护施工方案时，必须充分考虑地质条件。
对于需要放坡开挖的区域，应在设计阶段就制定合理的开挖方案，避免因地质条件导致的施工风险。
三、土钉喷锚支护技术土钉喷锚支护技术是目前基坑开挖中常用的支护方式之一。
通过在土体中设置钢筋土钉，并结合喷锚技术，形成一种有效的支护结构，可以有效地抵抗土体的侧向位移和坍塌。
四、施工方案1. 放坡开挖在进行放坡开挖时，应根据实际地质条件制定合理的开挖坡度和层次，确保施工安全。
在放坡过程中，需要及时监测坡体的稳定性，一旦发现异常情况，应立即采取相应的应急措施。
2. 基坑监测基坑监测是基坑开挖过程中非常重要的环节，通过监测基坑周边的变形、沉降等指标，可以及时发现问题并调整施工方案。
常用的监测方法包括地面测量、应变片监测等，应根据实际情况选择合适的监测方案。
五、施工注意事项1.施工过程中应严格按照设计要求进行操作，避免出现人为失误导致的施工风险。
2.施工现场应保持通风良好，防止因浓度过高的有害气体对工人造成影响。
3.施工完毕后应做好基坑周边环境的清理工作，确保施工结束后无安全隐患。
结语基坑开挖土钉喷锚支护施工方案在现代城市建设中起着至关重要的作用。
只有合理制定施工方案，严格执行安全标准，才能保证基坑开挖过程中的施工安全和质量。
希望通过本文的介绍，能对相关从业人员在基坑开挖土钉喷锚支护施工方案方面提供一定帮助。
8土钉抗拔试验检测方案5.6
1 检测依据1.1 《建筑基坑支护技术规程》JGJ 120-2012；1.2 《四川省建筑地基基础检测技术规程》DBJ51/T014-2013；1.3 设计图纸文件。
2 检测目的采用土钉抗拔试验检测锚杆抗拔承载力能否达到设计要求。
3 检测设备所投入设备完整、有效、可靠，均经计量部门进行检定/校准，完全能满足本次检测工作的需求。
表3.1：主要仪器、设备一览表4 抽样比例及检测数量依据《四川省建筑地基基础检测技术规程》（DBJ51/T 014-2013）和《建筑基坑支护技术规程》JGJ 120-2012规定，土钉支护结构施工完成后，应进行抗拔试验，检测数量应为土钉总数的1%且不应少于3根。
本工程的土钉抗拔试验检测数量及检测部位由委托方确定。
5 现场准备工作在进行土钉抗拔试验前，应将试验点位置场地进行平整，并在进行抗拔试验处搭好支架平台，便于在边坡处进行检测。
6 检测过程或检测原理按《四川省建筑地基基础检测技术规程》（DBJ51/T014-2013）第6章第6.2条执行如下：1 土钉抗拔试验应在注浆固结体强度达到10MPa或达到设计强度的70%后进行。
2 土钉抗拔试验的最大加载应不低于土钉轴向拉力设计值的1.1倍。
最大加载下的土钉杆体应力不应超过其屈服强度标准值。
土钉抗拔试验采用单循环加荷法，加荷等级和观测时间按下表确定。
注：单循环加载试验用于抗拔力检测时，加至最大荷载后，可一次卸载至最大试验荷载的10%。
观测方法：在每级加载等级观测时间内，测读土钉位移不应少于3次。
稳定标准为：在每级加载等级观测时间内，土钉位移增量不大于1.0mm时，可视为位移收敛，否则应延长至60min，每隔10min测读土钉位移一次；在60min内土钉位移增量小于2.0mm时，可视为土钉位移收敛，可加下一级荷载。
终止加载条件为：当出现下列情况之一时,即终止加载：1）后一级荷载产生的土钉位移增量达到或超过前一级荷载产生位移增量的5倍；2）土钉位移不收敛；3）土钉杆体破坏；4）当加载已达到试验要求的最大加载量。
基坑支护中土钉墙检测初探
基坑支护中土钉墙检测初探随着土钉墙支护越来越广泛的应用，土钉墙施工质量也越来越受到人们的关注，合理有效的检测方法是判断施工质量是否合格的重要标准，国家也发布了各种各样的检测规范。
下面我们一起来对规范中关于土钉墙检测的规定进行学习和探讨，以便充分理解规范，应用于工程实践中。
1. 规范规定《建筑基坑支护技术规程JGJ120-2012》中土钉墙的质量检测应符合下列规定：1）应对土钉的抗拔承载力进行检测，抗拔试验可采用逐级加荷法；土钉的检测数量不宜少于土钉总数的1%，且同一土层中的土钉检测数量不应少于3根；试验最大荷载不应小于土钉轴向拉力标准值的1.1倍；检测土钉应按随机抽样的原则选取，并应在土钉固结体强度达到设计强度的70%后进行试验；试验方法应符合本规程附录D的规定；2）土钉墙面层喷射混凝土应进行现场试块强度试验，每500m2喷射混凝土面积试验数量不应少于一组，每組试块不应少于3个；3）应对土钉墙的喷射混凝土面层厚度进行检测，每500m2喷射混凝土面积检测数量不应少于一组，每组的检测点不应少于3个；全部检测点的面层厚度平均值不应小于厚度设计值，最小厚度不应小于厚度设计值的80%；4）复合土钉墙中的预应力锚杆，应按本规程第4.8.8条的规定进行抗拔承载力检测；5）复合土钉墙中的水泥土搅拌桩或旋喷桩用作帷幕时，应按本规程第7.2.14条的规定进行质量检测。
2. 规范解读从规范条文我们可以看出，规范只是告诉我们整个土钉墙检测大致所需要的工作内容和检测方法，却没有明确告诉我们土钉墙检测是等施工完成再检测还是边施工边检等一些细节上的问题。
或许对于具有丰富工程经验的工程人员来说，可以很好的根据规范完成检测工作，但是对于才接触工程检测不久的人来说，可能还有很多不明白的地方。
或者即便是具有丰富工程经验的工程人员，对于各个细节都有不同的处理方法，接下来本文将阐述笔者对于规范的理解，供大家产考和探讨。
3. 检测流程我们都知道，基坑开挖的时候是分层开挖，所以作为基坑支护手段的土钉墙一定也是紧随基坑开挖进度进行分层支护施工的。
土钉墙的施工质量控制措施及监测手段
土钉墙的施工质量控制措施及监测手段摘要：建筑工程中的土钉墙边坡支护施工技术一直得到业内的广泛关注，采用这种技术不仅可以有效的缩短工期，同时还能提高施工效率。
另外，土钉墙的边坡支护技术兼经济性和节能性为一身。
在具体应用的过程中，主要以稳定建筑结构为主。
本文主要对土钉墙施工质量的控制和监测手段进行分析和介绍，希望能够跟相关的工作人员交流经验。
关键词：土钉墙；深基坑；支护技术随着我国经济的不断发展，城市的基础设施建设规模也在不断扩大，建筑模式也逐渐由平面型开始向地下空间发展。
高层建筑的不断增加对基础地基的开挖深度提出了要求，伴随着周边越来越复杂的环境，给深基坑支护技术提出了更高的要求。
土钉墙支护技术是用加固现场原位土体的细长土钉作为受力构件，并在护坡面上喷射钢筋网混凝土层，通过土钉、土体和喷射混凝土层的共同作用，形成复合支护体系。
该技术具有占地面积小、工艺简单、结构轻型、节约投资、施工快捷、安全可靠等优点，在粉质、砂质黏土等地质条件较好的地区得到了较广泛的应用。
土钉墙是由天然土体通过土钉墙就地加固并与喷射砼面板相结合，形成一个类似重力挡墙以此来抵抗墙后的土压力；从而保持开挖面的稳定，这个土挡墙称为土钉墙。
这一技术对于施工材料的要求比较高，土钉的构成部分主要是各种型号的钢筋材料组成。
采用这种技术，可以有效的提升边坡土质的强度，提高整体稳定性，还能够有效的抵制雨水的冲刷，减少边坡工程中常见的弊病。
因此，在实际的工程建设中，应该对这一技术进行深入探讨和分析。
一、复合土钉墙的形式复合土钉墙在实际的应用中包含的种类较多，主要是利用土钉自身的作用和多种施工技术，来实现对墙体边坡的支护。
这种支护形式在某种程度上提升了建筑结构的安全性，同时还能够提升边坡结构的稳定性，最重要的是，复合土钉墙支护技术可以改变基坑的变形问题，防止渗漏。
土钉墙的形式可以从以下几个方面来进行介绍和分析：(1)土钉与止水桩配合使用。
对于复合土钉墙结构来说，其支护方式多样，而且优点比较突出，在实际的应用中，通常都是以土钉和止水土桩相配合的方式，这种方式有效地对传统土钉的支护方式的弊端进行改进，还可以在施工环境比较恶劣的情况下进行，尤其是水位比较低，施工影响因素不明确的施工环境下进行。
土钉墙基坑支护施工方案
A 土钉墙基坑支护施工方案A.1土钉墙基坑支护一般要求A.1.1土钉墙的设计与构造（一）土钉墙的构造1、土钉墙墙面坡度不宜大于1∶0.1；2、土钉必须和面层有效连接应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接，3、土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为1～2m，与水平面夹角宜为50～200；4、土钉钢筋宜采用Ⅰ、Ⅱ级钢筋，钢筋直径宜为16～32mm，钻孔直径宜为70～120mm；5、注浆材料宜采用水泥浆或水泥砂浆，其强度等级不宜低于M10；6、喷射混凝土面层应配置钢筋网，钢筋直径宜为6～10mm，网格间距宜为150～300mm，喷射混凝土强度等级不宜低于C20，面层厚度不宜小于80mm；7、坡面上下段钢筋网搭接长度应大于300mm；8、当地下水位高于基坑底面时应采取降水或截水措施，土钉墙墙顶应采用砂浆或混凝土护面，坡顶和坡脚应设排水措施，坡面上可根据具体情况设置泄水孔。
土钉与面层的连接1—垫块；2—螺母；3—喷射混凝土；4—钢筋网；5—土钉钻孔；6—土钉钢筋；7—钢垫板；8—锁定筋；9—井字形钢筋；10—网筋；11—纵横主筋（二）土钉墙支护的作用机理、工作性能1、土钉墙支护的作用机理土钉通过滑裂面将坑周土体加固，土钉与土共同工作，形成了能大大提高原状土强度和刚度的复合土体，如同重力式挡土墙。
在土体受力条件改变的情况下，土体必然发生相应变形，通过土钉加固体与土的摩擦力，使土钉被动受拉而给土体以约束加固使其稳定，它由密集的土钉群、被加固的原位土体、喷射混凝土面层和必要的防水系统组成。
2、土钉墙支护的工作性能①土钉墙支护变形较小，最大水平位移发生于墙体顶部，越往下越小。
土钉墙支护体内的水平位移随离开墙面距离增大而减少；②土钉内的拉力分布是不均匀的，一般呈现中间大、两端小的规律，土体产生微小变位才能使土钉受力；③采用密集土钉加固的土钉墙支护性能类似重力式挡土墙，破坏时明显带有平移和转动的性质；④在土钉墙支护整体破坏以前，喷射混凝土面层和土钉一般不会产生破坏现象；⑤墙面土压力分布并不接近三角形，在坡角处土压力减少，其合力为库仑土压力的70％，这种土压力减少是土钉将土连接成一个整体而造成的。
深基坑支护及监测施工工艺标准
深基坑支护及监测施工工艺标准一、使用条件及范围1、复合土钉墙的使用条件本施工工艺标准适用于地下水位以上或进行人工降水后可塑、硬塑或坚硬的粘性土、胶结或弱胶结粉土、填土,随着土钉墙理论与施工技术的不断成熟,土钉支护在杂填土、松散土、软弱土也得以应用，并可与混凝土灌注桩、微型钢管桩等配合进行支护，但土钉墙支护的基坑深度不易超过18米。
2、复合土钉墙的使用范围①、基坑或竖井的支挡②、基坑工程抢险③、斜坡面的稳定④、与预应力锚杆结合做斜面的防护二、施工准备1、深基坑支护材料要求：①、土钉杆体材料采用HRB400 Φ22、Φ25、Φ28钢筋，土钉墙面采用Q235 Φ6.5钢筋网，复合土钉锚索采用15。
2钢绞线（1860级），锚索端部在水平方向上采用腰梁（14＃槽钢)。
②、土钉墙面层土钉灌浆采用P C 42.5R的水泥。
③、微型钢管桩采用Q235B 114×3.5钢管,灌注桩砼强度等级为C30。
④、钢筋、钢绞线、水泥、钢管必须有出厂检验报告,并及时抽样送检，合格后方可用于工程中。
槽钢必须有出厂检验报告.三、主要机具设备和监测仪器1、深基坑支护机具设备①、反循环钻机、台式电钻、电焊机、切割机、灰浆搅拌机、高压注浆泵、高压注浆管等施工机具。
2、深基坑监测仪器①、基坑竖向位移、周边环境沉降观测使用美国产天宝DINI03数字水准仪配一对2m条码尺。
②、基坑水平位移观测使用日本产索佳SET220K型全站仪进行观测。
四、复合土钉支护施工工艺1、施工准备:a、认真学习规范，熟悉设计图纸,根据甲方提供的地下障碍物和周边管线位置图.b、编制施工方案，经集团公司总工审批，报淄博市住建局专家论证后，方可进行施工.c、施工前应确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并在设置后妥善保护。
d、施工前,由技术人员对班组进行技术和安全交底.2、工艺流程（1）、微型钢管桩支护施工工艺流程：平整场地→钢管桩制作焊接→测量放线→孔距定位→机械开挖循环集水坑、水沟和水坑→钻孔机就位钻孔→清洗钻孔→注浆机安装→安装下放钢管→安装注浆管→拌制水泥浆→注水泥浆→多次补浆直至上口翻浆。
基坑支护检测方案
荔园悦享•花醍项目基坑支护检测方案一、工程概况荔园悦享•花醍项目基坑支护工程（监督编号：）位于广州市花都区新华街迎宾大道与平步大道西交汇处、已建的宝铼雅居小区南侧地块，基坑支护形式为加强型土钉墙支护方法，锚索竖向抗拔承载力为280kN，根数为 258根，钢花管采用φ60 mm钢花管，根数为根。
二、制定依据：主要依据《建筑地基基础工程施工质量验收规范》GB50202-2002、《建筑基桩检测技术规范》JGJ106-2003、《建筑地基基础检测规范》DBJ15-60-2008、《广州地区建筑基坑支护技术规定》（GJB02-98）、《关于基坑支护质量检测工作的通知》（穗建质[2010]897号）。
三、检测方法及数量：1、锚索质量抽样检测：1）、□锚索抗拔力试验： 13根 .2）、□锚索锁定力检验： .2、土钉墙质量抽样检测：1）、□土钉抗拔试验： 10根 .2）、□喷射混凝土面层厚度： 30点 .3）、□搅拌桩质量抽样检测：抽芯 7根 .四、检测时间间隔：锚索、土钉完成至开始检测的时间间隔应符合JGJ106-2003第3.2.6条的规定。
五、检测顺序：宜先进行锚索检测再进行土钉承载力抽样检测。
六、受检物位置选择原则（受检物位置由建设、监理、设计、施工等单位共同选定：1）、选择对施工质量有怀疑锚杆或土钉；2）、选择设计方面认为重要的锚杆或土钉；3）、选择岩土特性复杂可能影响施工质量的锚杆或土钉；4）、同类型的锚杆或土钉宜均匀分布；5）、同一单位工程若存在不同锚杆或土钉类型时，应分别按比例进行抽检。
七、验证与扩大检测：锚杆或土钉承载力检测结果不满足设计要求时，应分析原因，并经确认后在扩大抽检。
扩大抽检可先按未达到设计要求的数量加倍抽检，再视加倍抽检结果由各方共同研究确定处理方案或进一步检测的方法和数量，并报工程安全监督机构。
八、检测单位名称、资质及备案情况。
九、该《检测方案》及《受检位置确认表》均应报工程质量监督机构备案，备案通过后，方可实施检测。
土钉试验与检测
土钉试验与检测1、引言土钉墙支护是较浅基坑支护最常用的方式，经济快捷。
由于多种原因，很多人对土钉抗拔试验与检测概念模糊不清缺乏正确的认识，在工程设计、管理中做出错误的判断。
如土钉抗拔力的检测，通常是按设计的承载力进行张拉，这是不合理的。
因为检测张拉时的总抗拔力包含了滑动体部分范围内的抗拔力，而设计抗拔承载力实质是指滑动体以外土部分土钉的锚固力。
因此造成一般抗拔力试验都远大于设计承载力的假象。
土钉支护的特点是分层开挖分层支护，土钉支护稳定性包括每一步骤分层开挖过程中(各深度土层开挖后到本次开挖深度范围土钉施工达到设计强度前)的边坡稳定和达到设计要求开挖深度后最终工况稳定，整体上全过程的稳定才能讲土钉支护边坡处于稳定安全状态。
单根土钉发挥作用与工况密切结合，错误的观点认为，土钉的试验与检测，放在基坑支护完工后的工况，按照设计软件计算出的单根土钉抗拔力设计值进行抗拉拔检测，这样的检测工作是没有任何意义的。
2、土钉工作原理土钉受力过程可分为三个阶段：⑴引孔植入土钉并注浆，浆液凝固之前，起不到约束土体变形的作用，因此内力为零。
⑵土钉打入地层并注浆，且注浆体凝固，地层成为加筋复合体。
如果进一步开挖下一层土体，下一层土体侧向位移并影响到上层的加筋复合体，该加筋复合体在下层土体的牵动下，产生继续侧向变形的趋势, 但拉力集中在土钉的端部，且沿土钉长度快速衰减。
⑶随着基坑继续开挖，深图1 土钉受力模型度增加，产生土体侧向位移的范围(滑裂面变化范围)也在增加。
加筋复合地层中的土钉拉力也逐步增加，且拉力的最大值也往后移动，拉力峰值出现的位置随土钉所处位置不同而不同。
通常情况下，越靠上的土钉，其拉力峰值越靠后，越靠下的土钉其拉力峰值越靠前。
将各排土钉拉力峰值联系起来，即是该边坡的潜在滑裂面。
土钉受力模型如图1所示，最大受力点在实际产生的滑动面与土钉的交界点，而具有锚固作用的土层为滑动面以外部分，滑动面以内部分土体产生向坑外的拉拔力荷载。
地下室深基坑排桩支护与开挖监测施工方案(土钉喷锚)
地下室深基坑排桩支护与开挖监测施工方案（土钉喷锚）目录第一章编制依据及编制说明第二章工程概况第三章施工组织计划第四章施工工期计划及进度保证措施第五章挂网喷射混凝土施工工艺及说明第六章人工挖孔桩方法及措施第七章边坡支护措施第八章脚手架搭设拆除安全技术措施第九章土方开挖施工方案及外运第十章基坑降排水方案第十一章施工监测及应急措施第十二章基坑外围回填土相应措施第十三章质量保证措施第十四章安全生产保证体系与文明施工第十五章劳动组织计划和主要机械设备计划第一章编制依据及编制说明一、施工方案编制依据本施工组织设计根据下列规范或者技术文件编制：1、《岩土工程勘察报告》；2、现场踏勘成果数据，基坑施工参数、基坑四周环境初步取证资料；3、基坑支护的设计施工图4、《建筑基坑支护技术规程》（JGJ120-2012）；5、《锚杆喷射混凝土支护技术规范》（GB50086-2001）；6、《建筑边坡工程技术规范》（GB50330-2002）；7、《基坑土钉支护技术规程》（CECS96:1997）；8、《建筑基坑工程监测技术规范》（GB50497-2009）9、《现有国家规范建筑工程质量验收统一标准》；10、《基坑工程手册》；11、《危险性较大的分部分项工程安全管理办法》的通知；12、其它国家和地方有关规范、规程、标准。
第二章工程概况一、总述1、本工程位于XX省XX县XX镇黄桷树坡地块，其西侧为XX河，东侧为XX大道南段，北侧为规划道路，南侧临规划道路。
2、拟建工程场地地势经削坡整平后较平坦，地面标高介于299.56～303.07m之间；场区原始地貌属剥蚀残丘斜坡拟建建（构）筑物由17号楼（14F/吊2F/-3F）,18号楼（21F/吊2F/-3F）,19号楼（22F/吊2F/-3F）及地下车库组成，该项目建筑总面积98317.44 m2，其中地上建筑面积 63058.68 m2，地下建筑面积35258.76 m2 。
±0.000=314..300，基坑底290.4，周边地面标高300.4～315.4m，基坑开挖深度为10.00～15.00m，基坑开挖面积约12493.19m基坑开挖周长约869m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尚水天成花园1-5栋、幼儿园
基坑支护土钉检测方案
一、编制依据及说明
尚水天成花园基坑支护施工图纸及广东省标准《建筑地基基础检测规范》（DBJ15-60-2008）。
二、工程概况
本工程位于龙岗区布吉街道上水径。
占地面积约40000m2，建筑面积约20万m2，共设11栋塔楼，地上27~33层，地下室及裙楼2~4层，基础为天然地基独立基础。
基坑开挖深度为1~12.5m，基坑支护周长约1045m，基坑面积约30000m2。
本工程基坑支护安全等级为二级~三级，采用放坡+土钉喷面支护。
土钉为全长粘结型，机械成孔，孔径100mm，土钉杆径为直径φ22、级别HRB335螺纹钢筋，孔内灌注M20纯水泥浆。
三、土钉设计参数
四、具体检测方案
根据土钉试验数量为总数的1%，且不少于3根的原则，本Ф22钢筋土钉需要检测的数量为14根。
经与设计和监理单位共同协商，本基坑支护工程选择如下几根钢筋土钉进行抗拔检测，具体编号为：CF-1-38、CF-3-29、FG-2-43、FG-3-21、J1K-4-17、KLN-3-7、KLN-4-15、NM-1-25、NM-6-10、MOP-2-27、SU-1-61、SU-3-26、T2T3-2-25、T2T3-4-9。
五、相关各方签字确认
施工单位：中国建筑第二工程局有限公司
项目经理：
监理单位：深圳市启光建设监理有限公司
项目总监：
设计单位：山东省城乡建设勘察院
项目负责人：。
