电容分类外观详解
电容的识别与检测.完整PPT资料
1 电容的分类
电容种类繁多，电容的分类方式有多种： 按容量是否可调划分，可分为固定电容器、 可变电容器、微调电容器；按极性划分， 可分为无极性电容、有极性电容；按介质 材料划分，可分为有机介质电容、无机介 质电容、气体介质电容、电解质电容等。
1.1固定电容的外形及特点
固定电容指制成后电容量固定不变的电容， 又分为有极性和无极性两种。
4.玻璃釉电容
玻璃釉电容属于无极性、无机介质电容，使用的介质一般是玻璃釉粉 压制的薄片，通过调整釉粉的比例，可以得到不同性能的电容。玻璃 釉电容介电系数大、耐高温、抗潮湿强、损耗低。
5.云母电容
云母电容属于无极性、无机介质电容，以云母为介质，损耗小、绝缘 电阻大、温度系数小、电容量精度高、频率特性好等优点，但成本较 高、电容量小，适用于高频线路。
8. 钽电解电容
钽电解电容属于有极性电容，以钽金属片为正极，其表面 的氧化钽薄膜为介质，二氧化锰电解质为负极制成的电容。
9. 贴片式多层陶瓷电容 贴片式多层陶瓷电容内部为多层陶瓷组成的介质层，为防
止电极材料在焊接时受到侵蚀，两端头外电极由多层金属 结构组成。
10.贴片式铝电1nF=10-3μF=10-6mF=10-9F
度过低或过高的情况下，且长时间不用还 01μF的固定电容的检测
将指针式万用表调至R×10K欧姆挡，并进行欧姆调零，然后，观察万用表指示电阻值的变化。 直标法是将电容的标称容量、耐压及偏差直接标在电容体上。
会失效。 它们之间的换算关系是：
通孔式有极性电容引线较长的为正极，若引线无法判别则根据标记判别，铝电解电容标记负号一边的引线为负极，钽电解电容正极引 线有标记。 在电路原理图中电容用字母 “C”表示，常用电容在电路原理图中的符号如图所示。
名师推荐各种电容分类知识
电容符号廉纶电容金属膜电容电子制作中需要用到各种各样的电容器，它们在电路中分别起着不同的作用。
与电阻器相似，电容器通常简称其为电容，用字母C表示。
顾名思义，电容器就是“储存电荷的容器”。
尽管电容器品种繁多，但它们的基本结构和原理是相同的。
两片相距很近的金属中间被某绝缘物质(固体、气体或液体)所隔开，就构成了电容器。
两片金属称为极板，中间的物质叫做介质。
电容器也分为容量固定的与容量可变的。
但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。
不同的电容器储存电荷的能力也不相同。
规定把电容器外加 1 伏特直流电压时所储存的电荷量称为该电容器的电容量。
电容的基本单位为法拉(F)。
但实际上，法拉是一个很不常用的单位，因为电容器的容量往往比1法拉小得多，常用的电容单位有微法(卩F)、纳法(nF)和皮法(pF)(皮法又称微微法)等，它们的关系是：1 法拉(F)= 1000000微法(卩F) 1 微法(卩F)= 1000 纳法(nF)= 1000000 皮法(pF) 0在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。
小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。
大容量的电容往往是作滤波和存储电荷用。
而且还有一个特点，一般1卩F以上的电容均为电解电容，而1卩F以下的电容多为瓷片电容，当然也有其他的，比如独石电容、涤纶电容、小容量的云母电容等。
电解电容有个铝壳，里面充满了电解质，并引出两个电极，作为正（+）、负（-）极，与其它电容器不同，它们在电路中的极性不能接错，而其他电容则没有极性。
把电容器的两个电极分别接在电源的正、负极上，过一会儿即使把电源断开，两个引脚间仍然会有残留电压（学了以后的教程，可以用万用表观察），我们说电容器储存了电荷。
电容器极板间建立起电压，积蓄起电能，这个过程称为电容器的充电。
充好电的电容器两端有一定的电压。
电容器储存的电荷向电路释放的过程，称为电容器的放电。
电容分类、标识及识读..
电容的分类、标识、及识读电容(名词解释)：由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同。
一、电容的分类1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）2.按介质材料可分为：1)气体介质电容：空气电容2)电解电容：液态电解电容（如铝质电解液电容）、固态电解电容3)无机介质电容：瓷介电容、云母电容、玻璃釉电容4)有机介质电容：聚乙酯电容(Mylar电容)、金属化聚乙酯电容(MKT电容)聚丙烯电容(PP电容)、金属化聚丙烯电容(MKP电容)聚苯乙烯电容(PS电容)、聚碳酸电容、聚酯电容（涤纶电容）3.按极性分为:1)有极性电容、2)无极性电容。
二、电容的主要参数：标称容量、耐压、绝缘电阻、损耗、允许误差、温度系数、频率特性1.电容量的单位及换算关系：1F＝103mF、1mF=103μF、1μF=103 nF、1nF=103pF2.耐压单位 V（伏）：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压。
对于结构、介质、容量相同的器件，耐压越高，体积越大。
无极性电容的耐压值有：63V、100V、160V、250V、400V、600V、1000V等有极性电容的耐压值有：（与无极性电容相比要低）4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
3.绝缘电阻：电容的是指电容器两极之间的电阻，或称漏电阻。
绝缘电阻的大小决定于电容器介质性能的好坏。
使用电容器时应选绝缘电阻大的。
绝缘电阻越小，漏电越严重，这样会影响电路的正常工作。
4.允许误差：电容器的标称容量与其实际容量之差，再除以标称容量所得的百分数，就是电容器的允许误差。
表2-1常用电容其精度等级（与电阻的表示方法相同）表2-2 电容偏差标识符号表2-3 电容标称容量系列表2-4不同类别电容的标称容量系列值5.温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。
电容类型及图解
第1幅图1 胆电容。
图2 灯具电容器。
图3 MKPH电容。
图4 MET电容。
图5，10 PEI 电容，图6，胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器。
图12 MPP电容
第2幅图1 PPN电容。
图2 PET电容。
图3 MEA电容图4MPB 电容。
图5 PPT 电容。
图6 MPT电容。
图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10，11电机用电容。
图12 MKS电容。
第3幅：图1 MKS电容。
图2 瓷片电容。
图3 ，4 MKP电容。
图5 贴片电解电容。
图6 史普瑞电容 Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷电容。
第4幅：图1 MKS电容。
图3，8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP 电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
第5幅：图1，2，3，陶瓷电容器。
图4 色环陶瓷电容。
图5，10，11，电机起动及运行电容器。
图12充放电用容。
电容的基础知识
电容的基础知识常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等。
图1 电容的外形电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
常用固定电容允许误差的等级2表．(+100%-10%)(+50% -20%) ±20% (+20% -30%) ±10%ⅤⅢⅣⅡ表3 常用固定电容的标称容量系列电容类允许误容量范1.0100pF~1uF1.52.23.34.7±5纸介电容、6.8±10属化纸介±20容、纸膜复1 2 4 6 8 10 15 20 301uF~100uF介质电容、50 60 80 100频（有极性有机薄膜介电±5（无极性高1.1 1.2 1.3 1.5 1.6 1.8 2.0有机薄膜介2.4 2.7 3.0 3.3 3.6 3.9 4.3电容、瓷介4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.容、玻璃釉电容、云母电容±10% 1.0 1.2 1.5 1.8 2.2 2.73.3 3.94.75.66.8 8.2±20% 1.0 1.5 2.2 3.3 4.7 6.81.0 1.52.23.34.7 6.8 ±10%铝、钽、铌、uF)容量单位(钛电解电容±20%+50/-20%+100/-10%电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
表4是常用固定电容直流工作电压系列。
有*的数值，只限电解电容用。
．由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上。
电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻。
电容分类_精品文档
电容分类电容是电子设备中常见的一种 passiverun事件, 它被用于存储和释放电荷。
根据其构造和工作原理，电容可以分为多种不同的类型。
本文将介绍一些常见的电容分类，包括电解电容器、金属膜电容器、陶瓷电容器和固体电解电容器。
1. 电解电容器电解电容器是最常见的一种电容器类型。
它由两个金属电极(一个正极和一个负极)和一个电解质介质组成。
电解质介质允许电流在正极和负极之间流动，因此它们适用于需要大电容值的应用。
电解电容器通常具有较高的极性，也就是说，它们有一个正极和一个负极，必须按照正确的极性连接到电路中。
2. 金属膜电容器金属膜电容器是另一种常见的电容器类型。
它们由金属电极和一个绝缘薄膜组成。
金属膜电容器的优点是它们具有较高的耐电压和耐温性能，适用于高温环境或需要高电容值和高频率的应用。
金属膜电容器通常是无极性的，在电路中可以按任意方向连接。
3. 陶瓷电容器陶瓷电容器是一种常用的多层电容器。
它们由多个金属电极和陶瓷片组成。
陶瓷电容器具有较高的电容密度和稳定性，因此适用于需要小体积电容器的应用。
陶瓷电容器通常是无极性的，可以按任意方向连接。
4. 固体电解电容器固体电解电容器是一种新兴的电容器类型。
它们由两个金属电极之间的固体溶体电解质层组成。
固体电解电容器具有较高的电容值和较低的ESR (等效串联电阻)，适用于需要高电容值和低ESR的应用。
固体电解电容器通常具有一定的极性，并且在电路中需要按照正确的极性连接。
除了以上所述的电容器类型，还有其他一些特殊类型的电容器，例如有机电解电容器 (电解质为有机溶剂) 和超级电容器 (具有较高的电容密度和较低的内阻)。
总结一下，电容有多种不同的类型，包括电解电容器、金属膜电容器、陶瓷电容器和固体电解电容器等。
每种类型的电容器都具有不同的特性和适用范围，因此在电路设计中需要根据具体的应用需求选择合适的电容器。
了解不同类型的电容器对于正确选择和使用电容器非常重要，可以提高电路性能和稳定性。
贴片电容识别
贴片电容识别简介贴片电容，也称为贴片电容器，是一种常见的电子元件，被广泛用于电路板和电子设备中。
贴片电容具有体积小，封装方便，性能稳定等特点。
因此，对于电子维修和制造行业的从业人员来说，学会准确识别贴片电容是至关重要的。
本文将介绍如何识别贴片电容以及常见的贴片电容规格和标记。
希望能够帮助读者更加熟悉和了解贴片电容。
贴片电容的外观贴片电容通常采用矩形外观，尺寸小，颜色常见为黑色或白色。
常见的封装方式有0603、0805、1206等。
贴片电容的标记贴片电容的上表面通常会印有特定的标记，用于表示其电容值和电压等信息。
下面是常见的贴片电容标记示例：•104：表示电容值为100000pF，即0.1uF。
•105：表示电容值为1000000pF，即1uF。
•474：表示电容值为47000000pF，即47uF。
•225：表示电容值为2000000pF，即2.2uF。
需要注意的是，这些标记值是以皮法（pF）为单位的。
除了电容值，贴片电容上还可能会印有电压等级、精度等信息。
贴片电容的识别方法要准确识别贴片电容，可以采用以下步骤：1.观察外观：贴片电容具有典型的矩形外观，颜色一般为黑色或白色。
根据尺寸可以初步判断封装类型。
2.查看标记：注意贴片电容上的标记，将标记的数字进行转换，根据上面提到的标记示例来判断电容值和单位。
同时，注意标记上是否还有其他的信息，如电压等级和精度。
3.测试电容值：如果无法准确识别电容值，可以借助电容表或万用表来测试电容值。
将正负极分别接触到电容的两个引脚上，读取电容的值，并进行单位换算，以确认电容的数值。
常见的贴片电容规格以下是一些常见的贴片电容规格：1.0603：尺寸为0.06英寸 × 0.03英寸，体积小，适用于小型电子设备。
2.0805：尺寸为0.08英寸 × 0.05英寸，广泛应用于电子设备中。
3.1206：尺寸为0.12英寸 × 0.06英寸，适用于需要较高电容值的应用。
电容分类大全(超详细)
电容分类外观图详解CBB19金属化聚丙烯膜圆轴向电容器特点和用途:特点:以金属化聚丙烯膜作介质和电极,用阻然胶带外包和环氧树脂密封,具有电性能优良,可靠性好,耐温度高,体积小,容量大等特点和良好的自愈性能。
用途:本产品适用于仪器、仪表、家用电器等交、直流电路,广泛应用于音响系统分频线路中。
技术指标:(GB10190-1988 GB/T10191-19881使用温度-55℃~+100℃2 容量范围0.1µF~15µF3 允许偏差J(±5%;K(±10%4 额定电压250V,400V ,630V ,1000V ,1250V(DC5 耐电压 1.7UR2S(1.5UR5S6 损耗角≤0.002 1KHZ7 绝缘电阻C≤0.33µF UR≤100V ≥50000MΩ;UR>100V ≥100000MΩ;C>0.33µF UR≤100V ≥15000S;UR>100V ≥30000SCBB20金属化聚丙烯膜扁轴向电容器特点及用途:特点:以金属化聚丙烯膜作介质和电极,用阻然胶带外包和环氧树脂密封,具有电性能优良,可靠性好,耐温度高,体积小,容量大等特点和良好的自愈性能。
用途:本产品适用于仪器、仪表、家用电器等交、直流电路,广泛应用于音响系统分频线路中。
技术指标:(GB10190-1988 GB/T10191-19881 使用温度-55℃~+100℃2 容量范围0.1µF~100µF3 允许偏差J(±5%;K(±10%4 额定电压250V 400V 630V 1000V 1250V(DC5 耐电压 1.7VR2S(1.5VR5S6 损耗角C≤10µF ≤0.002 1KHZC>10µF ≤0.003 1KHZ7 绝缘电阻C≤0.33µF UR≤100V ≥50000MΩUR>100V ≥100000MΩC>0.33µF UR≤100V ≥15000SUR>100V ≥30000SCL19金属化聚脂膜圆轴向电容器特点及用途:特点:以金属化聚脂膜作介质和电极,用绝缘材料包封,单向引出,具有电性能优良,可靠性好,耐温高,体积小,容量大等特点和良好自愈性能。
电容的分类、作用及图解
电容的分类、作用及图解————————————————————————————————作者：————————————————————————————————日期：1.瓷介电容器（CC ）结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。
瓷介电容器又分 1 类电介质（NPO 、CCG ） ）；2 类电介质（X7R 、2X1）和 3 类电介质（Y5V 、2F4）瓷介电容器。
用途：主要应用于高频电路中。
2.涤纶电容器（CL ）结构：涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正温度系数（即温度升高时，电容量变大）的无极性电容。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB ）结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB ）结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。
有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。
常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
5.独石电容器结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。
用途：广泛应用于谐振、旁路、耦合、滤波等。
常用的有CT4 （低频） 、CT42（低频）；CC4（高频）、CC42（高频）等系列。
6.云母电容器（CY ）结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）内构成。
电容的分类、作用及图解
结构：云母微调电容器由定片和动片构成，定片为固定金属片，其表面贴有一层云母薄片作为介质，动片为具有弹性的铜片或铝片，通过调节动片上的螺钉调节动片与定片之间的距离，来改变电容量。 云母微调电容器有单微调和双微调之分。
用途：应用于晶体管收音机、电子仪器、电子设备中。
12.瓷介微调电容器（CC）
8.金属化纸介电容器（CJ）
结构：金属化纸介电容器采用真空蒸发技术，在涂有漆膜的
纸上再蒸镀一层金属膜作为电极而成。
优点：与普通纸介电容相比，体积小，容量大，击穿后能自愈能力强。
常见有CJ10、CJ11等系列。
9.铝电解电容器（CD）
结构：有极性铝电解电容器是将附有氧化膜的铝箔（正极）和浸有电解液的衬垫纸，与阴极（负极）箔叠片一起卷绕而成。外型封装有管式、立式。并在铝壳外有蓝色或黑色塑料套。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB）
结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB）
结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
14.空气可变电容器（CB）
如何识别贴片电容是哪种材质
如何识别贴片电容是哪种材质
如何识别各种材质贴片电容?，贴片电容外观识别方法显而易见，比较难识别的是同一类型电容，如贴片叠层电容，各厂家生产的贴片电容颜色、尺寸、形状都有一点区别。
由于贴片叠层电容体积太小无法再表面丝印，所以识别贴片叠层电容容值和厂家是无法从一个单品上看出。
下面容乐电子详解贴片电容材质识别方法。
常见贴片电容主要有：瓷片电容，贴片钽电容，贴片电解电容，贴片叠层电容。
1.瓷片电容，材质是瓷片，表面有丝印，无极性，无厂家标识，圆形，颜色有蓝色、淡黄色、酒红色、黄色、橘橙色。
2.贴片钽电容材质是钽，表面有丝印，有极性，主要有黑色、黄色等。
钽电容表面一般有一条丝印线(白色、黄色等)标记电容的正极，并且丝印有电容值和工作电压。
3.贴片电解电容，一般为圆柱形，表面有丝印，有极性，外观上可见铝制外壳，钽电容表面一般有一条丝印线(黑色)标记电容的负极，并且丝印有电容值和工作电压。
4.贴片叠层电容，一般为长方形或正方形，一般为长方形，表面没有丝印，没有极性，主要有褐色、灰色、淡紫色等。
如何识别各种材质贴片电容?，以上四种贴片电容识别相对较简单，单从外观即可识别出属于什么电容，我们只需记住他们的外形即可，根据上面提供的产品图我相信大家应该可以轻易识别各材质的电容。
今天的内容就到这里，希望能够帮助到大家。
常用电子元件(电容、电阻)
常用电子元件电容电容器俗称电容。
它是在两个金属电机之间夹了一层电介质构成。
所以它具有了存储电荷的能力。
所以在理论上，它对直流电流具有隔断的作用，而交流电流则可以通过，随着交流频率越高，它通过电流的能力也越强。
一些常用电容器外观见图1。
图一电容在电子线路中也是广泛应用的器件之一。
我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。
电容的分类：按照电介质的不同，电容有很多种。
我们常见、常用的电容主要有：名称优点缺点主要应用瓷片电容体积特别小，高频损耗少，耐高温，价格低廉容量小普遍应用涤纶电容体积小，容量大电解电容容量特别大铝电解电容漏电大，容量不准确。
钽电解电容性能好但价格高耦合、滤波云母电容性能稳定，耐高温、高压。
高频性能好发光二极管纸介电容体积较小，容量较大、价格低高频性能较差我们在大多数的电子制作中，经常应用的是瓷片电容和电解电容。
按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可调或半可调电容。
普通收音机选台的就是使用可变电容。
我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容，用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。
电解电容一般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的电容元件，在使用中正极节高电位端，负极接低电位端，不能够反接。
电解电容又分为铝电解、钽电解、铌电解，市面常见的是前两种，其中钽电解常被一些音响发烧友用于音响系统。
电解电容我们常用图6的符号表示。
图6：电解电容的标示符号电容的主要性能数：1、电容标称容量。
描述电容容量大小的参数，单位为“法（F）”。
在实际应用中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微法”（μF）和“皮法”(pf)。
其单位换算公式：1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF)2、耐压。
电容的分类、标识及识读
电容的分类、标识及识读（一）电容(名词解释)：由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同。
一、电容的分类1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）2.按介质材料可分为：1)气体介质电容：空气电容2)电解电容：液态电解电容（如铝质电解液电容）、固态电解电容3)无机介质电容：瓷介电容、云母电容、璃釉电容4)有机介质电容：聚乙酯电容(Mylar电容)、金属化聚乙酯电容(MKT电容)、聚丙烯电容(PP电容)金属化聚丙烯电容(MKP电容)、聚苯乙烯电容(PS电容)、聚碳酸电容、聚酯电容（涤纶电容）3.按极性分为:1)有极性电容、2)无极性电容。
二、电容的主要参数：标称容量、耐压、绝缘电阻、损耗、允许误差、温度系数、频率特性1.电容量的单位及换算关系：1F＝103mF、1mF=103μF、1μF=103 nF、1nF=103pF2.耐压单位V（伏）：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压。
对于结构、介质、容量相同的器件，耐压越高，体积越大。
无极性电容的耐压值有：63V、100V、160V、250V、400V、600V、1000V等有极性电容的耐压值有：（与无极性电容相比要低）4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
3.绝缘电阻：电容的是指电容器两极之间的电阻，或称漏电阻。
绝缘电阻的大小决定于电容器介质性能的好坏。
使用电容器时应选绝缘电阻大的。
绝缘电阻越小，漏电越严重，这样会影响电路的正常工作。
4.允许误差：电容器的标称容量与其实际容量之差，再除以标称容量所得的百分数，就是电容器的允许误差。
表2-2 电容偏差标识符号表2-3 电容标称容量系列5.温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。
温度系数越小越好。
6.损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。
干货｜二十种电容分类详解（附常用电子元件实物图片大全）
干货｜二十种电容分类详解（附常用电子元件实物图片大全）一、瓷介电容器（CC）1.结构用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。
瓷介电容器又分1 类电介质（NPO、CCG）；2 类电介质（X7R、2X1）和3 类电介质（Y5V、2F4）瓷介电容器。
2.特点1类瓷介电容器具有温度系数小、稳定性高、损耗低、耐压高等优点。
最大容量不超过1 000 pF，常用的有CC1、 CC2 、CC18A、CC11、CCG等系列。
2、3类瓷介电容器其特点是材料的介电系数高，容量大（最大可达0.47 μF)、体积小、损耗和绝缘性能较1类的差。
3.用途1类电容主要应用于高频电路中。
2、3类广泛应用于中、低频电路中作隔直、耦合、旁路和滤波等电容器使用。
常用的有CT1、CT2、CT3等三种系列。
二、涤纶电容器（CL）1.结构涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正温度系数（即温度升高时，电容量变大）的无极性电容。
2.优点耐高温、耐高压、耐潮湿、价格低。
3.用途一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
三、聚苯乙烯电容器（CB）1.结构有箔式和金属化式两种类型。
2.优点箔式绝缘电阻大，介质损耗小，容量稳定，精度高，但体积大，耐热性较差；金属化式防潮性和稳定性较箔式好，且击穿后能自愈，但绝缘电阻偏低，高频特性差。
3.用途一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4、聚丙烯电容器（CBB）1.结构用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。
有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
2.优点损耗小，性能稳定，绝缘性好，容量大。
3.用途一般应用于中、低频电子电路或作为电动机的启动电容。
最新电容分类与详解
。
2
2. 电容器的介绍
1.电容器分类： 按外形分：插件式(DIP），贴片式(SMT）；与电阻一致 按照种类分三大类：固定 ，可变 和 微调 电容器。
10
3.电解电容器的原理
电解电容器通常是由金属箔（铝/钽）作为正电极，金属箔的绝缘氧化层（氧化铝 /钽五氧化物）作为电介质，电解电容器以其正电极的不同分为铝电解电容器和钽 电解电容器。 铝电解电容器 负电极由浸过电解质液（液态电解质）的 纸/薄膜 或 电解质聚合物 构成； 钽电解电容器 负电极通常采用 二氧化锰。 以上两种由于均以电解质作为负电极，电解电容器因而得名。
15
5.电解电容器特性参数
电解电容器的寿命 寿命估算：电解电容在最高工作温度下，可持续动作的时间。 lx=lo*2(to-ta)/10 lx=实际工作寿命 lo=保证寿命 to=最高工作温度(85℃105℃) ta=电容器实际工作周围温度 例如： 规范值105℃/1000hrs 65℃寿命推估：lx=1000*2(105-65)/10 实际工作寿命：8000hrs
接下来主要以电解电容作为介绍。
4
2. 电容器的介绍
2.电解电容器（Electrolytic Capacitor） 分正、负极性，类似于电池，不可接反。 电解电容的极性判别： 用电阻档测电容的电阻值正反测2次，用指针表测量：阻值大的一次，万用表的黑 色表笔为电解电容的正极。（注： 黑表笔是正极，红表笔是负极） 理由：电解电容加正向电压时候漏电流小，电阻大；反之则漏电流大，电阻小。
电解电容极性判断
电容的图片实例
元件值 工作电压
c、大容量聚脂电容：材质聚脂薄膜，外 观上呈方形，有蓝色和黑色，薄膜材料 为聚乙烯。表面有丝印，无极性。容量 比较大一般为微法级，工作电压比较高 一般在交流220V以上。并且大部分有安 全要求。
容值识别规则：第一、二位表示元 件值有效数字，第三位表示有效数 字后应乘的位数。且印有工作电压。 基本单位： μF。
元件值读取的例子：图片中电容的丝印为100，读取其元件值： 第一、二位10 X 第三位0＝10X1＝10μF 250V~表示工作电压为交流250V。
工作 电压
电容值
负极 标示
温度 系数
容许误差
d、电解电容：材质电解 质。外观上有一端引脚方 式和两端引脚方式元件有 丝印，有极性。电容值的 辨认非常容易因为厂家将 容量及单位都印在电容的 封套上，并且印有工作电 压、容许误差、温度系数 等。
b、贴片纸多层电容：普通型， 材质纸质。表面部分厂家的元 件有丝印，外形主要有椭圆和 方形两种，外观上椭圆形一般 呈银白有金属光泽、方形呈褐 色，从侧面能看到纸介质分层 情况。这种电容没有极性。尺 寸有各种大小，但体积一般较 大（主要尺寸见附页1贴片元件 尺寸介绍）。
普通贴片电容的基本单位：pF. 但此电容量一般较大在μF级。
元件值读取的例子：图片中电容的丝印为561K，读取其元件值：
第一、二位56 X 第三位1＝56X10＝560pF K表示容许误差：10% ，B代表 温度系数:-25℃~85℃
元件值
容许误差 工作电压
b、聚脂电容：材质聚脂薄膜，外观上 有绿色、红褐色和透明的，薄膜材料有 聚丙烯和聚乙烯两种，绿色和透明的一 般为聚乙烯，红褐色一般为聚丙烯。性 能上聚丙烯优于聚乙烯。表面有丝印， 无极性。
电容的识别
电容的识别
贴片电容有：贴片钽电容、贴片瓷片容、纸多层贴片电容、贴片电解电容。
贴片钽电容:是有极性的电容，丝印上标明了电容值为6.8 μF和耐压值25V。
贴片瓷片电容
贴片瓷片电容：体积小，无极性，无丝印；基本单位pF
纸多层贴片电容:与贴片电容基本相同，材质纸质。
基本单位为pF,但此电容容量一般在uF级。
贴片电解电容：丝印印有容量、耐压和极性标示。
其基本单位为μF。
贴片叠层电感
贴片叠层电感:外观上与贴片电容的区别很小,区分的方法是贴片电容有多种颜色其中有褐色、灰色、紫。
等，而贴片电感只有黑色一种。
基本单位：nH.
贴片电感实例：
元件值读取的例子：
图一中电感的丝印为100，读取其元件值：
第一、二位10 X 第三位0＝10X1＝10μH
图二中电感的丝印为红红红，读取元件值：
第一、二位22 X 第三位2＝22X100＝2200nH=2.2μH
【更多资源】。
电解电容的外观与功能
电解电容的外观与功能
电解电容是一种常见的电子元件，具有特殊结构和功能。
以下是电解电容的外观和功能的描述：
外观：
1. 外形：电解电容通常以圆柱形或圆柱形状为主，也有其他形状如片形、方形等。
2. 极性标志：电解电容通常有两个引线，其中一个引线较长，另一个较短。
长引线一般是正极（阳极），短引线为负极（阴极）。
3. 封装材料：电解电容的外壳一般采用金属、塑料或陶瓷等材料封装，以保护内部元件不受损害。
功能：
1. 储存电荷：电解电容的主要功能是储存和释放电荷。
当电容器处于充电状态时，正极吸收和存储电荷，形成电场；当电容器放电时，释放储存的电荷。
2. 滤波和稳压：电解电容在电源电路中常用于滤波，可以平滑电压波动并去除噪声，提供相对稳定的电压输出。
3. 耦合和隔离：电解电容可以在电路中起到耦合和隔离的作用。
通过充放电过程，实现信号的传递和隔离，使得不同部分的电路可以独立工作。
4. 能量存储和释放：电解电容的电荷储存能力可以用于临时电源，例如在电子设备断电时提供电能持续供应。
需要注意的是，电解电容由于其特殊的结构和工作原理，在使用时需要注意其极性，否则可能会导致损坏或故障。
此外，电解电容也有容量、电压等参数，选用时应根据实际需要合理选择。

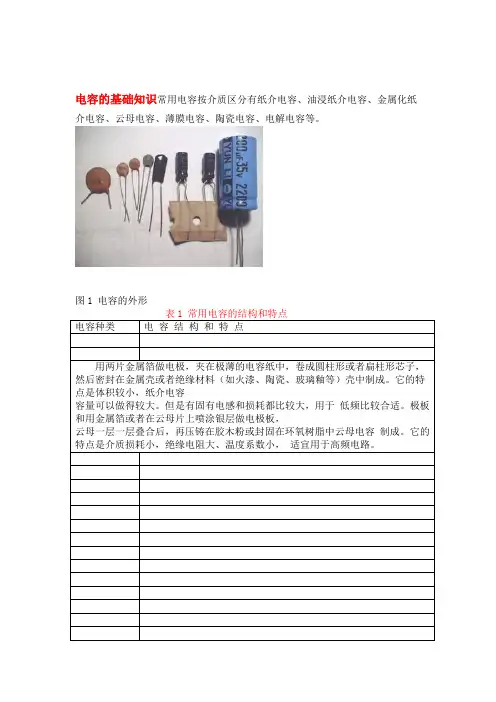

几种常用电容的结构和特点
它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。使用的时候，正负极不要接反。
钽、铌电解电容
它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。用在要求较高的设备中。
几种常用电容的结构和特点
电容种类
电容结构和特点
纸介电容
用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。它的特点是体积较小，容量可以做得较大。但是有固有电感和损耗都比较大，用于低频比较合适。
云母电容
用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
金属化纸介电容
结构和纸介电容基本相同。它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。
油浸纸介电容
它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。它的特点是电容量大、耐压高，但是体积较大。
陶瓷电容
用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。
铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。
薄膜电容
结构和纸介电容相同，介质是涤纶或者聚苯乙烯。涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电容分类外观图详解
• 抗干扰安规电容器X2
• • • • • • • • • 产品型号: MKP41,CBBX2 产品名称: 抗干扰安规电容器 X2 原产地: 南京 描述: 电容器是按照IEC384-14标准，为抑制电磁干扰和电源网络连结而设计的系列产品。产品的安全性和 抑制干扰特性已经通过中国CCEE、美国UL、德国VDE、加拿大CSA以及北欧丹麦D、挪威N、瑞典S、 芬兰FI和瑞士的安全认证。 ☆ 适用场合：CIS型电容器适用于下列场合： 跨接电源线、旁路、天线 耦合，并适用于灭弧电路、EMI滤波器、开关电源、电动工具以及其他有安全要求、抑制干扰要求 的电子线路和电子设备。
一、电容分类外观图详解
• CBB20 型金属化聚丙烯膜介质直流固定电容器
• • • • • • 产品型号: CBB20 产品名称: CBB20 型金属化聚丙烯膜介质直流固定电容器 描述: 金属化聚丙烯薄膜卷绕而成，CP线轴向引出圆形和扁形，无感结构，绝缘材料封装。可靠性高，内 部温升低。频率特性好，损耗小。绝缘电阻高，具有优异的自愈性。具体尺寸和技术参数，可按客 户要求设计。
一、电容分类外观图详解
• CL20金属化聚脂膜扁轴向电容器
• 特点及用途： • • • • • • • • 特点： 以金属化聚脂膜作介质和电极，用绝缘材料包封，单向 引出，具有电性能优良，可靠性好，耐温高，体积小，容量大等 特点和良好自愈性能。 用途： 本产品广泛用于彩电、音响、灯具、电话、计算机、程控交换机、传真机及仪器电路中作直流脉动， 脉冲及低压交流功能015/03/07
一、电容分类外观图详解
• CL19金属化聚脂膜圆轴向电容器
• 特点及用途： • • • • • • • • 特点： 以金属化聚脂膜作介质和电极，用绝缘材料包封，单向 引出，具有电性能优良，可靠性好，耐温高，体积小，容量大等 特点和良好自愈性能。 用途： 本产品广泛用于彩电、音响、灯具、电话、计算机、程控交换机、传真机及仪器电路中作直流脉动， 脉冲及低压交流功能之用。
