利用电桥法测量电容
交流电桥法测量电容的原理
交流电桥法测量电容的原理交流电桥法测量电容1. 什么是交流电桥法交流电桥法是一种常用的电路测量方法，可用于测量电阻、电容和电感等元件的参数。
本文将重点介绍交流电桥法在测量电容时的原理及使用方法。
2. 原理概述交流电桥法基于电桥平衡原理，通过调节电路中的参数，使得电路的两个节点之间的电位差为零，从而达到测量的目的。
3. 交流电桥法测量电容的原理交流电桥法测量电容的原理是利用两个电容器通过一个交流电源供电，并通过调节变阻器的阻值来使电路平衡，从而实现电容的测量。
具体步骤如下：1.将可调电阻器和两个电容器连接成电桥电路，其中一个电容器待测，另一个电容器称为标准电容器。
2.通过交流电源给电桥电路提供交流电压。
3.调节可调电阻器的阻值使得电桥平衡，即两个节点间的电位差为零。
4.记录下可调电阻器的阻值，即可得到待测电容和标准电容的比值。
5.通过已知标准电容的数值，即可计算出待测电容的数值。
4. 使用交流电桥法测量电容的注意事项在使用交流电桥法测量电容时，需要注意以下几点：•选取合适的标准电容器，其阻抗应与待测电容器的阻抗相近，避免测量误差。
•交流电源的频率应与待测电容器的特性频率匹配，以获得准确的测量结果。
•调节电桥电路中的变阻器时，应小心操作，避免对电路产生干扰。
5. 总结通过交流电桥法测量电容可以获得准确可靠的测量结果，但需要选择合适的标准电容器，并注意调节电桥电路时的操作细节。
交流电桥法作为一种基础的电路测量方法，在实际工程应用中具有重要的意义，可以满足对电容进行精确测量的需求。
希望本文对读者了解交流电桥法测量电容有所帮助，同时也希望读者能够进一步探索和应用该方法。
电容参数测定实验报告
一、实验目的1. 了解电容的基本原理和电容器的种类。
2. 掌握使用电桥法测定电容的原理和方法。
3. 熟悉实验仪器的使用，提高实验操作技能。
4. 分析实验数据，得出实验结论。
二、实验原理电容器是一种能够储存电荷的电子元件，其电容值表示电容器储存电荷的能力。
电容值的大小取决于电容器的结构、材料和几何形状。
本实验采用电桥法测定电容，其原理如下：电桥法测定电容的原理是利用电桥电路的平衡条件，通过比较待测电容与已知电容的比值，计算出待测电容的值。
电桥电路由四个电阻组成，其中两个电阻为已知值，另外两个电阻为待测电容和标准电容。
当电桥平衡时，待测电容与标准电容的比值等于两个已知电阻的比值。
三、实验仪器与材料1. 电桥仪2. 待测电容器3. 标准电容器4. 电阻箱5. 电源6. 万用表7. 导线8. 仪器支架四、实验步骤1. 按照实验要求搭建电桥电路，连接好电源、待测电容器、标准电容器、电阻箱和电桥仪。
2. 调节电阻箱，使电桥平衡，观察电桥仪的指示值。
3. 记录电桥平衡时的电阻值和待测电容器的值。
4. 改变待测电容器的值，重复步骤2和3，记录实验数据。
5. 根据实验数据，计算待测电容器的平均电容值。
五、数据处理与分析1. 根据实验数据，计算待测电容器的平均电容值。
2. 分析实验误差，讨论实验过程中可能存在的问题。
3. 对比理论值和实验值，分析实验结果的准确性和可靠性。
六、实验结果与讨论1. 实验结果：根据实验数据，计算得到待测电容器的平均电容值为XXX pF。
2. 实验误差：实验误差主要由以下因素引起：（1）电桥平衡精度：电桥平衡精度对实验结果影响较大，实验过程中应尽量减小平衡误差。
（2）电阻箱精度：电阻箱的精度会影响实验结果的准确性，应选择精度较高的电阻箱。
（3）测量误差：实验过程中，测量待测电容器的值和电阻值时，可能存在一定的误差。
3. 实验结论：通过本次实验，我们掌握了使用电桥法测定电容的原理和方法，提高了实验操作技能。
测量电容方法
测量电容方法测量电容方法在电路设计和测试中，测量电容是一个常见的操作。
电容器是一种储存电荷的元件，常常在滤波电路、耦合电路和信号处理电路中使用。
本文将详细说明各种测量电容方法。
1. 电桥法电桥法是一种常见的测量电容的方法之一。
它基于电桥平衡原理，通过比较电容器与标准电容之间的差异，确定所要测量的电容值。
电桥法的原理简单明了，精度较高，适用于小电容的测量。
电桥法的步骤如下： 1. 搭建电桥电路，其中包括未知电容和已知电容。
2. 通过调节电桥电路中的某些参数，使电桥平衡。
3. 根据电桥平衡时各个参数的值，计算出所要测量的电容值。
2. 充放电法充放电法是一种常用的测量大电容值的方法。
它基于电容器充放电过程中的电压变化，通过测量电容器充放电时间或电压变化情况，确定所要测量的电容值。
充放电法通常用于测量大电容、极化电容以及电容值难以确定的情况。
充放电法的步骤如下： 1. 将电容器通过电阻器连接到电源上，开始充电。
2. 记录电容器充电的时间，并测量电容器所积累的电压。
3. 停止充电，并记录电容器放电的时间和电压变化情况。
4. 根据充放电过程中的时间和电压数据，计算出所要测量的电容值。
3. 换相法换相法是一种测量小电容的常用方法。
它通过将待测电容与标准电容器做换相，利用电容充电过程中时间和电流之间的关系，确定所要测量的电容值。
换相法适用于小电容的测量，精度较高。
换相法的步骤如下： 1. 将待测电容和标准电容器进行换相。
2. 通过充电电路将电容器充电，并记录充电时间。
3. 测量换相后电容器充电的电流值。
4. 根据充电时间和电流值计算出所要测量的电容值。
4. 交流电桥法交流电桥法是一种测量电容的常见方法，适用于小电容和大电容的测量。
它通过在交流电桥电路中加入电容元件，通过测量电桥平衡时的参数值，确定所要测量的电容值。
交流电桥法精度较高，适用于各种电容测量情况。
交流电桥法的步骤如下： 1. 搭建交流电桥电路，其中包括待测电容和已知电容。
测电容的几种方法
测电容的几种方法电容是电路中常见的电子元件，是储存电荷的能力，通常用来滤波、隔直、积分等作用。
以下是测量电容值的几种方法。
方法一：使用电桥电桥是电子电路中一种广泛应用的测量电容值的方法。
使用电桥进行测量时，需要先把要测量的电容器并联工作在两个端点，使之与一个有良好稳定性的电阻分压网络(称做标准电容器)相连接，并加上被测电容回路网络(称做未知电容器)。
接下来通过调整标准电容的值，找到与未知电容器相等的电容值，从而得到被测电容的电容值。
方法二：充放电法常见的测量小型电容器的方法，如电解电容，使用充放电方法。
在充电时，将电容与电源相连接，同时用示波器追踪电流和电压，将电压与电流图像输入计算机，用计算机分析结果来确定电容的电容值。
在放电时，将电容器先充电，再与一个标准的电容器并联，通过连接示波器和计算机来测量未知电容器与标准电容器并联之后的电容值，最终得出电容值。
方法三：使用LC共振法LC共振法是通过一定的电路结构，与待测电容组共振，利用已知的频率或者未知的电容来求解待测电容的容值。
这种方法需要先固定一个电感，然后在固定的频率下，改变电容值，当共振点达到最强时，电容值就达到了最大误差限制。
方法四：使用数字式电桥数字式电桥是一种通过数字式处理，将测得的AD口数据，与预设的标准电容值相比较，从而得出电容值的方法。
这种方法适用于数字测量手段，可以根据需求精确测量电容值。
在数字式测量中，计算机处理能力有限，所以需要改进算法，从而优化电容值结果，提高测量精度。
方法五：机械式测量这种方法要求测试者有较高的先验知识。
使用一个已知电容值的标准电容与待测电容加电，然后把它们联结到机械机构上，在机械机构的作用下，将它们的络合度测出来，依据限制性的误差，大致地推算出电容值。
总之，测试电容值的方法有很多种，每种方法都有其适用范围和误差区间。
在真正实际使用时，应根据不同的测试需求和背景，综合考虑所有因素，选择一种最适合的方法来测量电容值。
自组交流电桥测电容量(含准确数据)
自组交流电桥测电容量(含准确数据)
一、简介
自组交流电桥是一种常用的测量电容量的实验仪器。
它通过测
量电的电容值，帮助我们了解电的特性及其在电路中的应用。
二、原理
自组交流电桥的原理是利用电桥谐振的条件来测量电的电容值。
当电的电容值与电桥的其他元件匹配时，电桥会达到谐振状态，此
时显示器上的读数将为零。
三、实验过程
1. 准备材料
- 自组交流电桥实验仪器
- 电
- 交流电源
2. 连接电路
- 将电与自组交流电桥的相应接口相连。
- 将交流电源接入自组交流电桥的电源接口。
3. 调节电桥
- 打开交流电源，调节电桥上的控制开关和调节旋钮，使电桥
达到谐振状态。
4. 读取数据
- 此时显示器上的读数将为零或接近零，记录下此时的电容值。
四、实验数据
下表是一组自组交流电桥测量电容值的准确数据：
五、结论
通过此实验，我们可以得到电桥测得的电的准确电容值。
可以发现，在谐振状态下，电桥读数为零，表示电的电容值匹配电桥的其他元件。
根据实验数据，我们可以进一步分析电的性能和应用范围。
六、注意事项
1. 在操作实验仪器时，应注意安全，避免触电或其他意外事故的发生。
2. 在进行实验时，应确保电桥的控制开关和调节旋钮的读数为零，以获得准确的测量结果。
3. 实验过程中，应严格遵循操作步骤，确保实验操作的准确性和可重复性。
参考资料：。

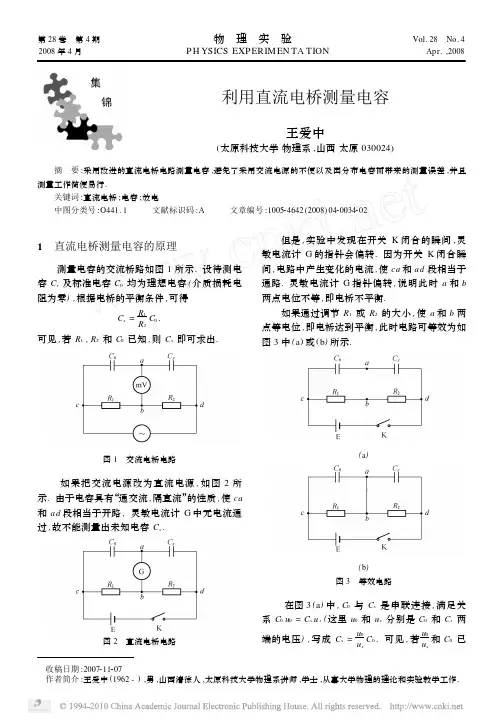

利用直流电桥测量电容
第28卷 第4期2008年4月 物 理 实 验 P H YSICS EXPERIM EN TA TION Vol.28 No.4 Apr.,2008 收稿日期:2007211207 作者简介:王爱中(1962-),男,山西清徐人,太原科技大学物理系讲师,学士,从事大学物理的理论和实验教学工作.利用直流电桥测量电容王爱中(太原科技大学物理系,山西太原030024) 摘 要:采用改进的直流电桥电路测量电容,避免了采用交流电源的不便以及因分布电容而带来的测量误差,并且测量工作简便易行.关键词:直流电桥;电容;放电中图分类号:O441.1 文献标识码:A 文章编号:100524642(2008)04200342021 直流电桥测量电容的原理测量电容的交流桥路如图1所示.设待测电容C x 及标准电容C 0均为理想电容(介质损耗电阻为零),根据电桥的平衡条件,可得C x =R 1R 2C 0.可见,若R 1,R 2和C 0已知,则C x 即可求出.图1 交流电桥电路如果把交流电源改为直流电源,如图2所示.由于电容具有“通交流,隔直流”的性质,使ca和ad 段相当于开路,灵敏电流计G 中无电流通过,故不能测量出未知电容C x.图2 直流电桥电路但是,实验中发现在开关K 闭合的瞬间,灵敏电流计G 的指针会偏转.因为开关K 闭合瞬间,电路中产生变化的电流,使ca 和ad 段相当于通路.灵敏电流计G 指针偏转,说明此时a 和b 两点电位不等,即电桥不平衡.如果通过调节R 1或R 2的大小,使a 和b 两点等电位,即电桥达到平衡,此时电路可等效为如图3中(a )或(b )所示.(a)(b )图3 等效电路在图3(a )中,C 0与C x 是串联连接,满足关系C 0u 0=C x u x (这里u 0和u x 分别是C 0和C x 两端的电压),写成C x =u 0u x C 0.可见,若u 0u x和C 0已知,即可求出C x .在图3(b ),C 0与R 1,C x 与R 2分别是并联连接,满足关系u 0=u 1,u x =u 2(这里u 1和u 2分别是R 1和R 2两端的电压),则有关系u 0u x =u 1u 2.而R 1与R 2是串联,满足u 1u 2=R 1R 2,因此C x =u 0u x C 0=u 1u 2C 0=R 1R 2C 0.可见,当电桥平衡时,只要R 1,R 2和C 0已知,未知电容C x 便可求出.2 实验测量电路的改进在图2所示电路中,只有在开关K 第1次闭合的瞬间且a 和b 两点不平衡(电位不等)时,灵敏电流计G 指针才会发生偏转,在此过程中电路将对C 0和C x 进行充电.这时,如果不把C 0和C x 所带的电荷放掉,在开关K 第2次闭合的瞬间,即使a 和b 两点不平衡,灵敏电流计G 指针也不会发生明显的偏转,这样会误认为a 和b 两点达到平衡.并且,如果不把C 0和C x 所带的电荷放掉,即使通过调节R 1或R 2使a 和b 两点达到平衡,由于R 1或R 2改变量不大,C 0或C x 的充放电量也不大,灵敏电流计G 的指针偏转也不会明显,也就不能找到真正的平衡点.由此可见,要想通过灵敏电流计指针无偏转而找到桥路的真正平衡点,必须先对充电的电容C 0和C x 进行放电,才能再调节R 1或R 2的阻值,进行下次平衡点的寻找工作,这就需要对图2所示电路进行一些改进.改进后的电路如图4所示,图4与图2电路相比较,只是增加了2个放电开关K 1和K 2.图4 测量电容的直流桥路 实验操作步骤如下:打开K ,闭合K 1和K 2,将C 0和C x 所带的电荷放掉.然后,打开K 1和K 2,闭合K ,若a 和b 两点电位不相等,则G 指针会偏转,说明电桥不平衡.反复执行上面步骤,直至G 指针无偏转,电桥达到平衡.此时即可利用等式C x =R 1R 2C 0计算待测电容C x 的值.改进后的直流电桥(图4)与交流电桥(图1)相比,工作原理不同,但结果一致,即C x =R 1R 2C 0.这样就可用直流电桥代替交流电桥测量未知电容,从而避免了采用交流电源的不便以及因分布电容而带来的测量误差,且测量工作简便易行.参考文献:[1] 邓金祥,刘国庆.大学物理实验[M ].北京:北京工业大学出版社,2006:1822186.[2] 吕斯骅,段家K .基础物理实验[M ].北京:北京大学出版社,2002:2052209.[3] 丁卫东.巧用指针式多用电表的欧姆挡测量电容[J ].物理实验,2007,27(7):22223.Measuring capacitance by DC bridgeWAN G Ai 2zhong(Depart ment of Physics ,Taiyuan University of Science and Technology ,Taiyuan 030024,China )Abstract :The capacitance is measured using modified DC bridge circuit ,and t he measurement er 2rors caused by t he inconvenience of using AC power and t he dist ributed capacitance are avoid.The measurement is easier to carry out.K ey w ords :DC bridge ;capacitance ;charge[责任编辑:郭 伟]53第4期 王爱中:利用直流电桥测量电容。
交流电桥测电容和电阻抗
交流电桥测电容和电阻抗
交流电桥是一种常用的测量电路元件参数的工具。
它可以用来测量电容和电阻阻抗。
本文将介绍交流电桥的原理和使用方法。
原理
交流电桥基于电桥平衡原理，即在平衡状态下，桥路两侧电压相等。
通过调节电桥中的电阻和电容，可以使桥路平衡，从而测量待测电容和电阻阻抗。
使用方法
以下是使用交流电桥测量电容和电阻阻抗的步骤：
1. 将待测的电容或电阻阻抗连接到电桥的两个分支。
2. 调节电桥上的电阻，使桥路平衡。
可以通过观察电桥上的示波器或检流计来判断平衡状态。
3. 读取电桥上的电阻数值，并记录下来。
4. 改变待测电容或电阻阻抗的数值，重复步骤2和步骤3，直到测量得到一系列数值。
5. 分析测量结果，通过计算或绘图来确定待测电容或电阻阻抗的特性。
注意事项
使用交流电桥时，需要注意以下事项：
- 确保电桥的供电电源稳定，以避免影响测量结果。
- 在调节电桥电阻时，应逐步调整，以防止误操作导致损坏电桥或待测元件。
- 使用合适的测量工具进行测量，如示波器或检流计，并校准工具以确保准确性。
- 在测量过程中避免外界干扰，如电磁干扰或噪声，以提高测量的准确性。
结论
交流电桥是一种简单而有效的测量电容和电阻阻抗的工具。
通过正确的使用方法和注意事项，我们可以准确地测量和分析待测元件的参数特性。
使用交流电桥可以帮助我们更好地理解和应用电路元件。
以上是关于交流电桥测电容和电阻阻抗的简要介绍。
希望对您有所帮助！。
利用电桥法测量电容
利用电桥法测量电容集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]利用电桥法测量电容与在水箱里储水的方式完全一样,电荷也可以被储存在一个被称为电容的装置里。
在实际应用中,会出于不同的原因而利用电容器产生短而强的电流脉冲。
尽管实际中应用的电容器有各种存在形式,但有一点是相同的,即它们都是由2块导电板或被绝缘体隔开的2块板子构成的。
如果这2块板子之间有电势差,那么它们会带上等量异号的电荷,携带的电荷量与电压成正比。
这是电容器的典型特征,这个恒定不变的比值即是电容器的电容。
本实验的目的是探究电桥法测量电容并验证串、并联电容器的电容计算公式。
1 实验原理电容器主要是由2块金属板构成的,它们用被称为电介质的一种绝缘材料隔开。
这样的结构安排之所以能够储存电荷,是因为如果将电压源与2块板子相连,那么正电荷就会从一块板子流向另一块,同时使那块板子带上负电荷,此过程直到电介质内的磁场足够强以致阻止电流的进一步流动时为止。
这时,一定量的电荷(一端为正,另一端为负)被分别储存在2块板子上,电势差等于它们之间的电源电压。
电荷与电势差的比值是一个常数,称为电容器的电容,因此,C=Q/V。
公式中,C表示电容,单位是法拉;Q表示电荷,单位是库伦;V表示电势差,单位是伏特。
值得注意的是:电容的单位实际上是库伦的平方/牛顿米,但它还是被称为法拉,一方面是为了纪念迈克尔法拉第,另一方面是为了简洁方便。
因为法拉这个单位太大,在现实中应用得很少,所以常常会用到微法拉(1法拉的百万分之一),也会经常用到皮法拉(亦称微微法拉,10-12F)。
当把电容器连接到交流电路中时,交替地充电和放电使电容器看起来像是通上交流电。
交流电压和通过的电流之间的线性关系很像欧姆定律中电阻的特性。
电压和电流之间的比值Xc被称作电容器的容抗。
所以,可以用类似测电阻的方法来测容抗。
然而,容抗是与电容有关的,即:Xc=1/(2×π×f×C)。
利用电桥法测量电容
利用电桥法测量电容
1．普通交流电桥
普通交流电桥法测量电容。
将实际电容器等效为串联或并联两种电路，与电容器串联或并联的电阻表示电容器的损耗。
前者用于测量损耗较小的电容，后者用于测量损耗较大的电容。
当H=0、C X=C0时，电桥处于平衡状态，a-c对角线没有电流输出；若物位H变化，被测电容C X也发生变化，此时，桥路平衡状态被破坏，在
a-c对角线上便有电流输出，经二极管检波后，可以得到直流输出信号，该信号大小即反映出物位的高低。
2.变压器电桥
变压器电桥，与普通交流电桥相比，具有电桥的输入阻抗大、输出阻抗小和抗干扰能力强的优点。
由桥路平衡原理对应臂阻抗相乘相等，可推导出其平衡条件为
Cx= W2C1
W3
R X= W3 R1
W2
当H=0、C X=C0、R x=R0时，调整C1、R1满足平衡条件，电桥处于平衡状态，输出电压为0，若物位变化，被测电容也发生变化，此时，桥路平衡状态被破坏，有电压输出，经二极管VD检波后，由毫安表M指示输出电流的数值，该数值即反映出物位的高低。
3.2谐振法
谐振法测量电容。
传感器Cx是谐振回路的调谐电容，谐振回路（L1、C2和Cx）通过电感耦合从稳定的高频振荡器取得振荡电压。
Cx变化时，谐振回路的阻抗发生变化。
当谐振回路的谐振频率和振荡电路的振荡频率一致时，谐振回路的阻搞达到最大值，其输出信号和经过整流放大后的直流信号都达到最大值。
小电容好坏的检测方法
小电容好坏的检测方法小电容是指电容器的容量在微法级以下的电容器。
由于其容量较小，因此小电容的好坏检测相对比较困难。
下面介绍几种常用的小电容好坏检测方法。
一、电桥法电桥法是常用的电容器检测方法之一、它利用电桥的平衡原理，通过调节电桥的电阻、电容等参数，使得电桥达到平衡状态，从而测量电桥所表示的电容值。
电桥法实施简便，测量结果比较准确，但对电桥的灵敏度较高，需要仔细调节电桥的电阻、电容等参数。
二、LC震荡法LC震荡法是一种利用电容器在振荡电路中产生谐振的原理进行测量的方法。
在电容器好时，电容器与电感器共同构成LC振荡电路，产生稳定的振荡信号；而电容器坏时，振荡信号会不稳定或者无法产生。
因此，通过观察振荡电路的输出信号，可以判断电容器的好坏。
三、频响特性法频响特性法是一种利用电容器在交流电路中频率特性的变化进行测量的方法。
通过将小电容器组成一组带通滤波器，然后测量滤波器的输出信号在不同频率下的幅度和相位变化。
当电容器好时，输出信号的幅度和相位变化符合理论模型，而电容器坏时，输出信号会有异常的变化。
通过对比实际测量结果和理论模型，可以判断电容器的好坏。
四、静电法静电法是一种直接测量电容器绝缘性能的方法。
通过将待测的电容器与一个已知好的同型号电容器进行对比，观察两者间的静电现象。
当电容器好时，两者之间不会有明显的静电现象；而电容器坏时，两者之间会产生明显的静电。
通过这种方法可以初步判断电容器的好坏。
五、精密LCR表测量法精密LCR表测量法是一种比较精确的电容器检测方法。
利用精密LCR表测量电容器的电容值、损耗因子以及等效串联电阻等参数。
电容器好时，测量结果与标称值比较接近；而电容器坏时，测量结果与标称值有较大差异。
通过这种方法可以准确判断电容器的好坏。
综上所述，小电容好坏的检测方法有电桥法、LC震荡法、频响特性法、静电法以及精密LCR表测量法等。
具体选择何种检测方法应根据实际需求、测试条件以及对测量结果的准确度要求来进行选择。
电容的测量方法及原理
电容的测量方法及原理
电容是描述一对导体之间储存电能能力大小的物理量。
电容的单位是法拉(F)。
电容的测量方法有：
1. 电桥法：利用交流电桥进行测量，通过调节电桥的平衡，得到待测电容的值。
2. 电压比较法：用一标准电容与待测电容串联在电路中，通过比较两个电容在同一电压下的电荷储存情况，得到待测电容的值。
3. 电荷积分法：通过连接一个恒流源和待测电容，并对电路进行积分测量，得到待测电容的值。
4. 时域法：利用充电或放电时间与电容容值成反比的原理，通过计算电容的时间常数来测量电容的值。
电容的原理是介质的电容与介质厚度、介质常数和电极间距离有关，其计算公式为C=ε0εrA/d，其中C为电容，ε0为真空介电常数，εr为相对介电常数，A为电极面积，d为电极间距离。
由此可知，电容大小随着介质的厚度增加而增加，随着电极间距离的减小而增加，同时与介质的介电常数有关。
利用电桥法测量电容
利用电桥法测量电容与在水箱里储水的方式完全一样,电荷也可以被储存在一个被称为电容的装置里。
在实际应用中,会出于不同的原因而利用电容器产生短而强的电流脉冲。
尽管实际中应用的电容器有各种存在形式,但有一点是相同的,即它们都是由2块导电板或被绝缘体隔开的2块板子构成的。
如果这2块板子之间有电势差,那么它们会带上等量异号的电荷,携带的电荷量与电压成正比。
这是电容器的典型特征,这个恒定不变的比值即是电容器的电容。
本实验的目的是探究电桥法测量电容并验证串、并联电容器的电容计算公式。
1 实验原理电容器主要是由2块金属板构成的,它们用被称为电介质的一种绝缘材料隔开。
这样的结构安排之所以能够储存电荷,是因为如果将电压源与2块板子相连,那么正电荷就会从一块板子流向另一块,同时使那块板子带上负电荷,此过程直到电介质内的磁场足够强以致阻止电流的进一步流动时为止。
这时,一定量的电荷(一端为正,另一端为负)被分别储存在2块板子上,电势差等于它们之间的电源电压。
电荷与电势差的比值是一个常数,称为电容器的电容,因此,C=Q/V。
公式中,C表示电容,单位是法拉;Q 表示电荷,单位是库伦;V表示电势差,单位是伏特。
值得注意的是:电容的单位实际上是库伦的平方/牛顿米,但它还是被称为法拉,一方面是为了纪念迈克尔?法拉第,另一方面是为了简洁方便。
因为法拉这个单位太大,在现实中应用得很少,所以常常会用到微法拉(1法拉的百万分之一),也会经常用到皮法拉(亦称微微法拉,10-12F)。
当把电容器连接到交流电路中时,交替地充电和放电使电容器看起来像是通上交流电。
交流电压和通过的电流之间的线性关系很像欧姆定律中电阻的特性。
电压和电流之间的比值Xc被称作电容器的容抗。
所以,可以用类似测电阻的方法来测容抗。
然而,容抗是与电容有关的,即:Xc=1/(2×π×f×C)。
公式中,Xc 表示电容的容抗值,单位是欧姆;C是电容值,单位是前面提到的法拉;f是交流电的频率,单位是转/秒(或赫兹)。
交流电桥法测量电容的原理(一)
交流电桥法测量电容的原理(一)交流电桥法测量电容什么是交流电桥法？•交流电桥法是一种常用的测量电容的方法。
•通过该方法，我们可以准确地测量电容器的电容值，以便在电路设计和实验中得到更精确的结果。
原理及操作步骤1.原理概述–交流电桥法基于交流电路中的Kirchhoff定律和电容器的特性。
–所谓电桥法，即通过建立一个电桥电路，利用电流和电压的测量来确定未知电容器的电容值。
2.基本电桥电路–基本电桥电路由四个电阻（R1、R2、R3和R4）、一个电感器（L）和一个电容器（C）组成。
–电源为交流电源，频率一般选取较高，如1000Hz，以便使电感器的阻抗较大，对电桥平衡有较大的影响。
3.电桥平衡条件–在电桥平衡时，两对对角线上的电压相等。
–这种平衡条件可以通过调节电阻R1、R2、R3和R4来实现。
–当电桥平衡时，对角线上的电压差为零，即可以通过测量电压差来确定未知电容器的电容值。
4.操作步骤–首先，将未知电容器与电桥电路连接。
–然后，依次调节电阻R1、R2、R3和R4来实现电桥平衡，通常会使用可调电阻器进行调节。
–在平衡时，记录下电位计的数值，该数值即为未知电容器的电容值。
优势和应用领域•优势1.交流电桥法测量电容精度高，可达到较高的测量精度。
2.该方法不会对电容器产生任何伤害，适用于测量各种类型的电容器。
•应用领域1.电子工程领域：用于电路设计和测试，确保电容器的性能满足设计要求。
2.物理实验领域：用于测量实验中所需的电容器的电容值。
3.电气维修领域：用于检测和验证电容器的电容值，以判断是否需要更换。
总结•交流电桥法是一种常用的测量电容的方法，基于电桥电路和电容器的特性。
•通过调节电桥电路中的电阻来实现平衡，从而测量未知电容器的电容值。
•交流电桥法在电子工程、物理实验和电气维修领域有广泛的应用。
•该方法精度高且不会损坏电容器，是一种可靠且安全的测量电容的方法。
电桥电容原理
电桥电容原理
电桥电容原理是指通过电桥测量电容值的原理。
电桥电容测量利用了电容器在电流变化和电压变化之间的关联性。
电容器的电容值决定了电流和电压之间的频率响应，并且这种响应对于电容器的测量和检验很重要。
电桥电容原理的基本概念是通过两个电容器的连接和控制，来测量未知电容值的电容器。
电桥电容测量的基本原理是利用电压比较和电流比较。
通过与标准电容器进行比较，可以确定未知电容器的电容值。
电桥电容测量的步骤是先将未知电容器和标准电容器连接成电桥电路，同时加入一个交流电源。
然后，通过调节电桥电路中的电容器或电阻，使电桥电路平衡，即电流为零或电压差为零。
这时，可以通过测量电桥电路的某些参数，例如电流或电压差，来计算未知电容器的电容值。
电桥电容测量的精确性受到许多因素的影响，例如电桥电路的质量，测量时的环境条件等。
为了提高精确度，可以使用精密的测量设备，例如高精度的电阻箱、电容箱等。
此外，还可以使用自动化的测量系统，以减少操作人员的误差。
总之，电桥电容原理是一种测量电容器电容值的原理，通过电流和电压的比较来确定未知电容器的电容值。
该原理在电容器的测量和检验中具有重要的应用价值。
利用电桥法测量电容-精选文档
利用电桥法测量电容与在水箱里储水的方式完全一样, 电荷也可以被储存在一个被称为电容的装置里。
在实际应用中, 会出于不同的原因而利用电容器产生短而强的电流脉冲。
尽管实际中应用的电容器有各种存在形式 , 但有一点是相同的 , 即它们都是由 2 块导电板或被绝缘体隔开的 2 块板子构成的。
如果这 2 块板子之间有电势差 , 那么它们会带上等量异号的电荷 , 携带的电荷量与电压成正比。
这是电容器的典型特征, 这个恒定不变的比值即是电容器的电容。
本实验的目的是探究电桥法测量电容并验证串、并联电容器的电容计算公式。
1实验原理电容器主要是由 2 块金属板构成的 , 它们用被称为电介质的一种绝缘材料隔开。
这样的结构安排之所以能够储存电荷, 是因为如果将电压源与 2 块板子相连 , 那么正电荷就会从一块板子流向另一块 , 同时使那块板子带上负电荷, 此过程直到电介质内的磁场足够强以致阻止电流的进一步流动时为止。
这时, 一定量的电荷 ( 一端为正 , 另一端为负 ) 被分别储存在 2 块板子上 , 电势差等于它们之间的电源电压。
电荷与电势差的比值是一个常数, 称为电容器的电容 , 因此 ,C=Q/V(1.1) 。
公式中 ,C 表示电容 , 单位是法拉 ;Q 表示电荷 , 单位是库伦 ;V 表示电势差 , 单位是伏特。
值得注意的是 : 电容的单位实际上是库伦的平方 / 牛顿米 , 但它还是被称为法拉 , 一方面是为了纪念迈克尔 ?法拉第 , 另一方面是为了简洁方便。
因为法拉这个单位太大 , 在现实中应用得很少 , 所以常常会用到微法拉 (1 法拉的百万分之一 ), 也会经常用到皮法拉 ( 亦称微微法拉 ,10-12F) 。
当把电容器连接到交流电路中时 , 交替地充电和放电使电容器看起来像是通上交流电。
交流电压和通过的电流之间的线性关系很像欧姆定律中电阻的特性。
电压和电流之间的比值 Xc 被称作电容器的容抗。
所以 , 可以用类似测电阻的方法来测容抗。
万用电桥测电容实验报告
一、实验目的1. 熟悉万用电桥的结构和原理。
2. 掌握万用电桥测量电容的方法。
3. 了解电容的物理意义及其在电路中的应用。
二、实验原理电容是一种电容器件，用来存储电荷。
电容的物理意义是指电容器在单位电压下所储存的电荷量。
电容的单位是法拉（F）。
电容在电路中主要用来储存电荷，在交流电路中起到滤波、耦合、去耦等作用。
万用电桥是一种测量电容的仪器，其原理是基于电容与电阻的串联谐振。
当电容与电阻串联时，电路的阻抗随频率的变化而变化。
当电路的阻抗最大时，即电路发生谐振，此时电路的频率称为谐振频率。
根据谐振频率和已知电阻值，可以计算出电容值。
三、实验仪器与设备1. 万用电桥2. 电容器3. 交流电源4. 信号发生器5. 示波器6. 电位计7. 电阻箱8. 导线9. 实验台四、实验步骤1. 将万用电桥的电容测量挡位选择为“电容测量”。
2. 将电容器接入电桥电路中，连接好电源和信号发生器。
3. 调整信号发生器的输出频率，使电路达到谐振状态。
4. 观察示波器上的波形，当波形达到最大值时，记录此时的频率f。
5. 调整电阻箱的阻值，使电路达到谐振状态。
6. 再次观察示波器上的波形，当波形达到最大值时，记录此时的频率f1。
7. 根据公式C = 1/(2π√(LC))，计算出电容值。
五、实验数据与处理1. 电容器参数：C1 = 1000pF，C2 = 2200pF2. 电阻箱阻值：R1 = 100Ω，R2 = 150Ω3. 信号发生器输出频率：f = 1kHz，f1 = 1kHz根据公式C = 1/(2π√(LC))，计算出电容值：C1 = 1/(2π√(LC1)) = 1/(2π√(100×10^-3×1000×10^-12)) ≈ 1.59nFC2 = 1/(2π√(LC2)) = 1/(2π√(150×10^-3×1000×10^-12)) ≈ 1.19nF六、实验结果与分析1. 通过实验，验证了万用电桥测量电容的原理和方法。
测电容的实验报告
一、实验目的1. 理解电容的基本原理及其测量方法。
2. 掌握使用电桥法测量电容的原理和操作步骤。
3. 熟悉实验仪器的使用方法，提高实验技能。
二、实验原理电容是电子电路中常用的元件之一，用于存储电荷。
电容的测量方法有很多种，本实验采用电桥法测量电容。
电桥法测量电容的原理是利用电桥的平衡条件，即电桥两臂的阻抗相等。
通过测量电桥两臂的阻抗，可以计算出待测电容的值。
三、实验仪器1. 电容测量电桥2. 标准电容3. 待测电容4. 信号发生器5. 数字多用表6. 交流电源7. 连接线四、实验步骤1. 将电容测量电桥的各部件连接好，包括标准电容、待测电容、信号发生器、数字多用表等。
2. 调节信号发生器的输出频率，使其与待测电容的谐振频率相近。
3. 将标准电容和待测电容分别接入电桥的两臂，确保电容正确连接。
4. 开启交流电源，调整信号发生器的输出电压，使电桥达到平衡状态。
5. 使用数字多用表测量电桥两臂的阻抗值。
6. 根据电桥平衡条件，计算出待测电容的值。
五、实验数据及结果1. 标准电容：C1 = 1000pF2. 待测电容：C2 = ？3. 电桥两臂阻抗值：R1 = 100kΩ，R2 = 10kΩ4. 信号发生器输出电压：V = 1V根据电桥平衡条件，可得：R1 / R2 = C1 / C2C2 = C1 R2 / R1C2 = 1000pF 10kΩ / 100kΩC2 = 100pF六、实验结果分析通过实验，我们测量出了待测电容的值为100pF。
与标准电容的值相比，存在一定的误差。
这可能是由于实验操作、仪器精度等因素导致的。
七、实验总结1. 本实验成功地运用电桥法测量了电容，加深了对电容基本原理的理解。
2. 通过实验操作，掌握了电容测量电桥的使用方法，提高了实验技能。
3. 实验过程中，应注意操作规范，确保实验结果的准确性。
八、实验建议1. 在实验过程中，应仔细阅读仪器说明书，了解仪器操作方法。
2. 实验操作时，应注意安全，避免触电等事故发生。
测电容的方法
测电容的方法测电容是电子技术中常见的一项实验，它可以用来测试电容器的性能和参数，也可以用来验证电路中的电容器是否正常工作。
在实际应用中，测电容的方法有多种，下面将介绍几种常用的测电容方法。
一、直流电桥法。
直流电桥法是一种常用的测量电容值的方法。
它利用电桥平衡条件，通过调节电阻箱中的电阻，使得电桥两端电压为零，从而计算出电容的值。
这种方法测量精度高，适用于小电容值的测量，但对于大电容值的测量不太方便。
二、交流电桥法。
交流电桥法是另一种常用的测量电容值的方法。
它通过交流电桥的平衡条件，利用电桥中的电容和电阻进行测量。
这种方法适用于大电容值的测量，且测量精度较高，但需要注意的是，测量频率要选择合适的范围，以保证测量的准确性。
三、示波器法。
示波器法是一种直接测量电容充放电过程的方法。
通过连接电容器和示波器，可以观察到电容器充放电的波形，从而计算出电容的值。
这种方法简单直观，适用于一些简单的电容测量，但对于精密测量来说，精度较低。
四、数字电桥法。
数字电桥法是一种利用数字电桥进行测量的方法。
它通过数字电桥的测量功能，可以直接读取电容的值，且测量精度较高。
这种方法适用于各种电容值的测量，且操作简便，是一种较为常用的测电容方法。
在实际测量中，根据需要选择合适的测量方法，可以根据电容值的大小、测量精度的要求、实验条件等因素进行选择。
同时，在测量过程中，要注意连接的稳定性、测量环境的影响等因素，以保证测量的准确性。
总之，测电容的方法有多种，每种方法都有其适用的场合和特点。
在实际应用中，根据具体情况选择合适的测量方法，可以更好地完成电容的测量工作。
电容好坏的检测方法
电容好坏的检测方法
以下是电容好坏的检测方法：
1. 万用表测试法：
将电容两端接在万用表的电阻测量端，旋转万用表旋钮至“电容测试”档，然后将万用表的两个探针分别接触电容的两个引脚，如果电容正常，则万用表的读数会在一定范围内变化，如果电容损坏，则万用表的读数会显示为无穷大或非常小的电阻值。
2. 电桥测试法：
使用电桥测试仪对电容进行测试，将电容两端分别连接在电桥测试仪的两个端口上，如果电容正常，电桥测试仪的输出电压应该是稳定的，如果电容损坏，则电桥测试仪的输出电压会不稳定。
3. 交流电压测试法：
将电容两端接在交流电压源上，观察电容两端的电压是否随着交流电压的变化而变化。
如果电容正常，电容两端的电压应该随着交流电压的变化而变化，如果电容损坏，则电容两端的电压不会随着交流电压的变化而变化。
4. 直流电压测试法：
将电容两端接在直流电压源上，观察电容两端的电压是否随着时间的推移而变化。
如果电容正常，电容两端的电压
应该随着时间的推移而缓慢变化，如果电容损坏，则电容两端的电压会在很短的时间内达到稳定值。
需要注意的是，在进行电容检测时，应该先将电容放电，以免检测过程中电容两端的电荷对测试仪器造成影响。
同时，在进行测试前，应该先检查电容的正负极性，以免出现误判情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用电桥法测量电容 The latest revision on November 22, 2020
利用电桥法测量电容
与在水箱里储水的方式完全一样,电荷也可以被储存在一个被称为电容的装置里。
在实际应用中,会出于不同的原因而利用电容器产生短而强的电流脉冲。
尽管实际中应用的电容器有各种存在形式,但有一点是相同的,即它们都是由2块导电板或被绝缘体隔开的2块板子构成的。
如果这2块板子之间有电势差,那么它们会带上等量异号的电荷,携带的电荷量与电压成正比。
这是电容器的典型特征,这个恒定不变的比值即是电容器的电容。
本实验的目的是探究电桥法测量电容并验证串、并联电容器的电容计算公式。
1 实验原理
电容器主要是由2块金属板构成的,它们用被称为电介质的一种绝缘材料隔开。
这样的结构安排之所以能够储存电荷,是因为如果将电压源与2块板子相连,那么正电荷就会从一块板子流向另一块,同时使那块板子带上负电荷,此过程直到电介质内的磁场足够强以致阻止电流的进一步流动时为止。
这时,一定量的电荷(一端为正,另一端为负)被分别储存在2块板子上,电势差等于它们之间的电源电压。
电荷与电势差的比值是一个常数,称为电容器的电容,因此,C=Q/V。
公式中,C表示电容,单位是法拉;Q表示电荷,单位是库伦;V表示电势差,单位是伏特。
值得注意的是:电容的单位实际上是库伦的平方/牛顿米,但它还是被称
为法拉,一方面是为了纪念迈克尔法拉第,另一方面是为了简洁方便。
因为法拉这个单位太大,在现实中应用得很少,所以常常会用到微法拉(1法拉的百万分之一),也会经常用到皮法拉(亦称微微法拉,10-12F)。
当把电容器连接到交流电路中时,交替地充电和放电使电容器看起来像是通上交流电。
交流电压和通过的电流之间的线性关系很像欧姆定律中电阻的特性。
电压和电流之间的比值Xc被称作电容器的容抗。
所以,可以用类似测电阻的方法来测容抗。
然而,容抗是与电容有关的,即:Xc=1/(2×π×f×C)。
公式中,Xc表示电容的容抗值,单位是欧姆;C是电容值,单位是前面提到的法拉;f是交流电的频率,单位是转/秒(或赫兹)。
所以容抗不同于阻抗,它取决于频率,当频率接近于0时,容抗趋向无穷大。
这表明一个事实,即在直流电路中(f=0),电容器实际上是开路的。
但是对于特定频率的交流电,电容器在许多方面就像电阻器。
因此可以采用类似于惠斯登电桥电路(见图1a)的方法进行电容的测量。
所不同的只是用电容器替代桥臂一侧的电阻器,用交流电源(本实验采用信号发生器)替代电池,用一个合适的交流电检测器(该实验使用耳机)替代检流计(图1b)。
与惠斯登桥式电路比较,若用C1和C2替代R1和R2,那么用容抗
Xc1=1/(2×π×f×C1),Xc2=1/(2×π×f×C2)分别替代惠斯登桥式电路中对应的电阻,其等式变为
(2×π×f×C2)/(2×π×f×C1)=C2/C1=R3/R4。
上面这个方程式在平衡状态下才成立,所谓平衡状态,即替代检流计的交流电检测器指示为0。
如果R3和R4已知,C2可以根据C1换算出来,C1是一个标准电容器,它的电容值已知且高度精确。
电容和电阻之间的反比关系是由于电容和它的容抗间的反比关系所致。
利用这种反比关系能够得到串联或并联电容器组的电容计算式。
假设将3个电容器组成如图2所示串联电路,在这个交流电路中,它们的容抗分别是Xc1,Xc2,Xc3,系统的总容抗为各个容抗值之和,即:Xc=Xc1+Xc2+Xc3。
将等式代入上式,并且乘以
2×π×f,可以得到下面结论:3个串联在一起的电容器的等效电容为1/C=1/C1+1/C2+1/C 3。
同样的,当把3个电容器按图3所示并联在一起时,可以得到1/Xc=1/Xc1+1/Xc2+1/Xc3。
此时的等效电容为C=C1+C2+C3。
注意到这些等式与电阻串联或并联时的公式类似,只是对于不同的连接方式,公式恰好呈倒数关系,这主要是因为电容和容抗之间的反比例关系造成的。
利用图1中的电容桥路也可以测定某种绝缘材料的所谓介电常数(电容率)。
平行板电容器的电容可由C=ε0kA/d得出。
公式中,C表示电容量,单位是法拉;A是任意板子的表面积,单位是平方米;d是2板之间的距离,单位是米;ε0是真空中的介电常数(电容率);k是2板之间绝缘材料的介电常数。
注意到C随着k的变化而变化。
如果在桥路中使用2块在各个维度上都相
同的平行板电容器,一个电容器(C1)的2板间是空气(k非常接
近1),或者更好的情形是2板之间为真空(k≡1);另一个电容器(C2)的2板之间是待测的绝缘材料,此种材料的k值等于C2/C1,并且在平衡状态下可以直接由R3/R4得到。
在这个实验中,将标准电容器作为C1,电容未知的电容器作为C2,用十进制电阻箱作为电阻R3,R4,这样就可以通过调节
R3,R4使电容桥达到平衡状态。
未知电容可以通过已知的电容
C1和从电阻箱上读出的R3,R4计算出来。
2个未知电容器的电
容也可以用同样的方法测得。
接下来,通过对这些电容器的串联或并联电容的测量,可用来验证等式和等式的准确性。
2 实验材料
标准电容器(C1),适用范围μF～μF;2个电容未知的电
容器(C2),适用范围μF～μF;十进制电阻箱(1 000 Ω);十进制电阻箱(10 000 Ω);声频信号发生器;耳机或高阻抗耳机。
3 实验步骤
1)首先将耳机与信号发生器的输出端直接相连。
打开信号
发生器,调整输出水平至听起来比较舒服,然后调整信号发生器
的频率至最佳值,这时耳机里听到的声音为最大。
耳机的频率反应范围是有限的,并且在人类声音控制范围内最灵敏。
所要做的就是找到自己所用耳机最灵敏时的频率,这样才能使其作为最好的零位检测器来使用。
记住要通过调节R3,R4以确保耳机里听
不到声音。
耳机越灵敏,调整得就越精确。
对于普通的耳机和通讯设备(非高保真的耳机),最佳频率是在800 Hz～1 000 Hz。
2)按照图1b所示把电容桥路连接好。
将10 000 Ω的十进制电阻箱作为R3,并调至200 Ω;把1 000 Ω的十进制电阻箱
作为R4。
将标准电容器作为C1,用其中一个电容未知的电容器
作为C2。
把信号发生器的输出调至最大,检查一下它是否还处
于步骤1)中所确定的最佳频率状态,并且听耳机里的音调。
将
R3设在200 Ω,R4调至最小(仅能听得见信号)。
记录下在R3
以及标准电容C1值下所得到的数值。
3)换上另一个电容未知的电容器作为C2,重复步骤2)。
记
录下这次R4的值。
4)将这2个电容未知的电容器串联在一起作为C2,重复步
骤2),同样记录R4的值。
5)将这2个电容未知的电容器并联到一起作为C2,重复步
骤2),再一次记录R4的值。
4 实验数据
R3的值( );标准电容器(C1)的值( )。
表1为实验数据记
录表。
5 计算
由实验步骤2和3计算出每一个未知电容器的相应电容。
注意:如果用普通工业电容器作为未知电容,它们的标称值会标
注其上,所以能够与实测的数值进行对比。
不能期望会绝对一致,
原因在于这些电容器有±10%的容许误差,或者更多的误差是来自其标称值。
■。
