IPRAN技术基础应知应会知识讲解
关键技术MPLS
Multi-Protocol Label Switching
Multi-Protocol MPLS具有“多协议”特性：支持多种三层协议，如IP、IPv6、IPX等，对下支持 ATM、FR等多种链路层协议 Label Switching 给报文打上标签，以简单的标签交换取代复杂的IP转发
承载基站单播业务流量
PW
CTVPN 193
承载网管流量
CTVPN 194
承载基站环境监控等 自营业务流量
特点：基站单播业务在IP RAN接入层采用PW承载，在核心层采用L3
VPN进行承载。
17
中国电客信户股服份务有中限心公司湖北传输局
基站业务实现
A-B基站业务实现方式
PW+L3VPN − 基站单播业务在接入层采用PW承载，在核心层采用L3VPN进行承载。设置RAN VPN，
ISIS Level-2
BTS/eNodeB BTS/eNodeB BTS/eNodeB 政企客户 政企
B
A
area1 area0
ER
B
Level-2
A
area1
B area0 B
ER
B
BSCCE/EPCC CE
BSCCE/EPCC CE
基站侧
接入层
汇聚层
核心层
MCE
业务进程ospf 31；网管进程ospf 32，不闭环，没有area0
0
19 22 23
31
Label
EXP S
TTL
L2Header
MPLSHeader L3Header
Payload
MPLS是一种隧道技术，位于数据链路层和网络层之间，可以认为是2.5层协议
选修课程IP承载网介绍PPT课件
3G CS业务 IP VPN
SoftSwitch AG
MGW
MA5200
• 在PE设备上分类不同业务，将语音业务、数据业务和普通上网业
务等区分开来，封装到VPN中；实现不同业务之间的安全隔离
• 通过MPLS VPN来承载各种业务，MPLS VPN可以提供等同于专 线级别的安全保护
第32页/共49页
• 带宽、业务盗用问题
• 可靠性之链路倒换
• MPLS TE FRR – 快速重路由 – 当被保护的链路、节点、路径出现故障时，快速重路由切换时 间<=50ms
• LDP FRR – 保护LSP， 快速重路由切换<=50ms
第23页/共49页
• 可靠性之IGP快速收敛
• 实时泛洪 – 检测链路故障,立即泛洪,后计算
• 增量SPF计算(i-SPF) – SPF树中某一树干发生变化(down/up)，那么SPF只计算受该发 生变化的树干影响的部分树，不需要完全重新路由计算
• 网络流量规划
• 可靠性技术 • QoS技术 • 安全技术 • 可管理性技术
第30页/共49页
• 承载网的安全问题
• 业务安全隔离 • 业务盗用，带宽盗用 • NGN核心设备的安全问题
第31页/共49页
• MPLS VPN实现业务隔离
SoftSwitch
PE
NGN业务网
PE
3G PS业务
TG/UMG
• 网络安全 – 设备和业务安全 – 终端用户安全接入
• 电信级管理
第7页/共49页
• 可靠性要求
• IP承载网可靠性要求 – 设备的关键功能应具有主备倒换或者其他的冗余备份功能 – IP网络采用全网状/半网状的互连组网，要求具有冗余链路，实 现网络自愈能力强 – 链路保护倒换时间≤50ms
IPRAN-培训课件
案例二：IPRAN设备的配置与调试
总结词
IPRAN设备配置与调试的 要点
详细描述
介绍IPRAN设备的配置与 调试的基本要点，包括接 口配置、IP地址配置、路 由协议配置、MPLS配置 等关键配置项。
总结词
IPRAN设备配置与调试的 实践操作
详细描述
通过实际案例，演示如何 进行IPRAN设备的配置与 调试，包括设备连接、接 口配置、路由协议验证等 实际操作步骤。
IPRAN支持多种传输速率和接口类型，可根据实际需求选择 合适的传输技术。
03
CATALOGUE
IPRAN设备的安装与配置
IPRAN设备的选择与部署
01
02
03
设备选择
根据网络规模、业务需求 和预算等因素，选择适合 的IPRAN设备类型和型号 。
设备部署
规划设备布局，确定设备 安装位置，确保设备安全 、稳定运行。
IPRAN的通信协议具有高可靠性、低 延迟等特点，可满足不同业务的需求 。
IPRAN的路由协议
IPRAN采用动态路由协议，可根据网络状况实时调整路由路径，确保数据传输的 可靠性和稳定性。
IPRAN支持多种路由协议，如OSPF、BGP等，可根据实际需求选择合适的路由 协议。
IPRAN的传输技术
IPRAN采用光传送网（OTN）技术，可实现高速、大容量的 数据传输。
详细描述
IPRAN技术采用了IP/MPLS的快速收敛和故障恢复机制，能够提供高可靠性和低 时延的网络服务。同时，由于其基于IP/MPLS的传输技术，IPRAN可以提供高带 宽和灵活的扩展性，满足未来移动通信网络不断增长的需求。
IPRAN技术的应用场景
要点一
总结词
IPRAN技术适用于大型城市的地铁、高铁、高速公路等场 景，以及大型企业、园区和高校等室内场景。

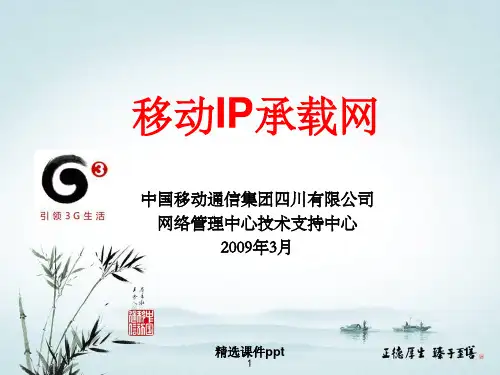

《移动IP承载网》PPT课件
ip中国移动通信集团四川有限公司网络管理中心技术支持中心2009年3月ip承载网络结构ip承载网的作用ip承载网的现网设备基础知识ip承载网的性能指标ip承载网的高可靠性方案业务接入的流量疏导典型案例必须熟记的几个名词crcorerouter核心路由器ip承载网核心路由器brbackbonerouter骨干节点路由器ip承载网骨干节点路由器araccessrouter接入路由器ip承载网接入路由器cecustomedge客户边界ip承载网客户边界路由器rrroutereflector路由反射器提供了在大型ibgp网络中全网状连接问题的一个简单解决方案cmnetchinamobilenet中国移动互联网中国移动建设的一套用于互联网接入的网络mplsmultiprotocollableswitching多协议标签交换一种用于快速数据包交换和路由的体系它为网络数据流量提供了目标路由转发和交换等能vpnvirtualprivatenetwork虚拟专用网络通过一个公用网络通常是因特网建立一个临时的安全的连接是一条穿过混乱的公用网络的安全稳定的隧道ip业务层面业务网络ip承载网络传送网其他业务移动数据业务互联网业务梦网短信mmsemailwww增值业务网络信令网络it系统支撑网gprs核心网3g核心网其他网络汇接软交换网ip专网cmnetipvpn业务网voipipvpn互联网业务网voip网sdhwdm中国移动广义的ip承载网概念cmnet城域数据软交换ip专网cngi内部支撑系统集团客户分组域cngi试验系统ip专网路由器数目?核心层
MSS 站点2 MSS
精选课件ppt
21
MGW 站点3 MSS
21
眉山语音业务结构图
目前的IP化只是长途话务和信令的IP化，长途话务按照一定比例在TMG和传统 汇接间疏导。
MSS 站点2 MSS
精选课件ppt
21
MGW 站点3 MSS
21
眉山语音业务结构图
目前的IP化只是长途话务和信令的IP化，长途话务按照一定比例在TMG和传统 汇接间疏导。
IPRAN技术培训
2G
2G
2G
2G
3G 3G
3G
3G
3、IP RAN和PTN的区别是什么？
答：IP RAN和PTN的相同点是都支持分组交换，都能满足3G承载要求；不同点在于， PTN为基于SDH和交换机的模型，面向连接的静态寻址，IPRAN基于路由器的模型，具 备动态寻址功能，三层功能更强。
技术选型——为什么选用IPRAN
率已经超过70%，不应继续新增下挂节点。 • 本地IPRAN传送网承载TDM等高等级实时业务的带宽比例不宜超过总带宽的20%。传送E1电路时，
对于10GE环路，仿真E1业务数量不宜超过800条。 • POP点收敛至多25个逻辑站。 • POP环上单个IPRAN设备下挂IPRAN链不超过2级，链上IPRAN设备只能下挂1条IPRAN链。 • POP点MSTP环上MSTP网元不允许超过8个，POP点环上MSTP节点下挂MSTP网元数不超过8个，不
IPRAN组网方案
RNC
BSC/RNC S-GW/MME
S-GW/MME
RAN-CE
U2000
NGN承载
PRC/BITS
169网
BGP-RR
Internet
BGP-RR
区域划分 中兴
北区：杨浦虹口闸北
华为
除北区以外区域
数据网管
带外网管路由器
SR 网线
Access
10G E
POP环-10 GE
汇聚交换机 （VLAN管 SR 理） BRAS
MME / S-GW
S1
S1 S1
S1
X2
eNB
eNB
X2
X2
eNB
基站速率，规模增长，专线业务发展
，需更大带宽
《IPRAN培训》课件
《IPRAN培训》PPT课件
欢迎来到《IPRAN培训》PPT课件。本课程将带您深入了解IPRAN培训的目的、 简介、重点、内容、方法、案例和效果，让您成为IPRAN培训的专家。
IPRAN培训的目的
1 拓展知识
培养学员对于IPRAN的全 面了解，包括概念、原理 和应用。
2 提升技能
增强学员在IPRAN设计、 配置和故障处理方面的能 力。
企业用户
一家大型企业通过IPRAN培 训，打造了高效的内部通信 网络，提高了员工之间的协 作效率。
政府机构
一家政府机构通过IPRAN培 训，实现了各部门之间信息 的畅通和数据的安全传输。
IPRAN培训的效果
1 技术提升
学员在IPRAN设计、配置和故障处理方面的能力显著提升。
2 项目成果
通过应用所学知识，学员成功实施了多个IPRAN项目，取得了较好的业绩。
IPRAN培训的内容
网络架构
深入介绍IPRAN的网络架构，包括边界网关和汇聚 网关的功能和部署。
路由协议
详细讲解IPRAN常用的路由协议，如OSPF和BGP的 原理和配置。
链路保护
介绍IPRAN中的链路保护机制，如RSTP和MPLS-TP 的实现和应用。
故障排除
演示IPRAN故障排除的方法和工具，帮助学员快速 定位和解决网络故障。
3 推动发展
促进PRAN在网络建设和 优化中的广泛应用，推动 行业创新和发展。
IPRAN简介
IPRAN（IP Radio Access Network）是一种基于IP技术的无线接入网络，用于 连接无线基站和核心网络。它具有高带宽、低时延和高可靠性的特点，成为 现代无线通信的关键技术。
IPRAN培训的重点
欢迎来到《IPRAN培训》PPT课件。本课程将带您深入了解IPRAN培训的目的、 简介、重点、内容、方法、案例和效果，让您成为IPRAN培训的专家。
IPRAN培训的目的
1 拓展知识
培养学员对于IPRAN的全 面了解，包括概念、原理 和应用。
2 提升技能
增强学员在IPRAN设计、 配置和故障处理方面的能 力。
企业用户
一家大型企业通过IPRAN培 训，打造了高效的内部通信 网络，提高了员工之间的协 作效率。
政府机构
一家政府机构通过IPRAN培 训，实现了各部门之间信息 的畅通和数据的安全传输。
IPRAN培训的效果
1 技术提升
学员在IPRAN设计、配置和故障处理方面的能力显著提升。
2 项目成果
通过应用所学知识，学员成功实施了多个IPRAN项目，取得了较好的业绩。
IPRAN培训的内容
网络架构
深入介绍IPRAN的网络架构，包括边界网关和汇聚 网关的功能和部署。
路由协议
详细讲解IPRAN常用的路由协议，如OSPF和BGP的 原理和配置。
链路保护
介绍IPRAN中的链路保护机制，如RSTP和MPLS-TP 的实现和应用。
故障排除
演示IPRAN故障排除的方法和工具，帮助学员快速 定位和解决网络故障。
3 推动发展
促进PRAN在网络建设和 优化中的广泛应用，推动 行业创新和发展。
IPRAN简介
IPRAN（IP Radio Access Network）是一种基于IP技术的无线接入网络，用于 连接无线基站和核心网络。它具有高带宽、低时延和高可靠性的特点，成为 现代无线通信的关键技术。
IPRAN培训的重点
ipran培训教材
在B以上，开启isis协议，分两个层面。B、M在进程isis 100，M、X、EPCCE在进程isis 200，两进程之间有路由的相互渗透
ISIS域以及ospf进程31的所有互联端口开启MPLS/LDP协议，对32位路由分发标签。 MP-BGP协议 Bgp协议只在骨干域开启。骨干域存在两级RR，地市M为二级RR，和 地市的所有B设备建立mp-bgp邻居关系。广州的X属于一级RR，跟 全省的M设备建立mp-bgp 邻居关系。同时，广州的X还跟广州全部B设备建立邻居关系。广深目前的peer数量比较大，以后会建立独立的 RR。
城域ER路由器：M
省级ER路由器:X EPC CE/BSC CE：MCE 广州两台X设备兼做广州IPRAN网络的
M设备
典型网络结构 A-B-D-M-X-EPCCCE 和集团规范的不同点：广东本地网之间 专网互联-5-Fra bibliotek-5-
中国电信广东公司
技术原理
在B下挂的A设备环，启用ospf协议双进程，一个承载业务31，一个承载网管地址。进程之间的路由不相互渗透。业务ospf 31的路由不对 外播布，仅在本B设备对生效。 对于改造成网管自通的只有31业务进程。
-6-
-6-
中国电信广东公司
1
产品定义及组网方式
目录
CONTENTS
2 技术原理
3 业务功能及应用场景
-7-
-7-
中国电信广东公司
基站业务的承载
PW+L3VPN方式组网，B设备往上为L3VPN，往下 为PW B以上IGP为ISIS L2，B以下IGP为OSPF，全网开启 MPLS LDP PW介绍：PWE3（Pseudo-Wire Emulation Edge to Edge）:边缘到边缘的伪线仿真 PW属于二层点到点VPN技术；主备PW单发双收， 环保护机制 B设备实现二层vpn和三层vpn的映射，即PW接口和 MPLS VPN接口的桥接 RAN VPN与C网RAN VPN相同，承载基站业务， FULL-MESH结构 CTVPN193，网管VPN，HUB-SPOKE结构 CTVPN194，动环监控VPN
华为IPRAN网络设计部署培训胶片PPT课件
Huawei proprietary. No spread without permission. Page 13
新建场景网设部署操作流程及人员分工
HUAWEI TECHNOLOGIES CO., LTD.
Huawei proprietary. No spread without permission. Page 14来自网设部署方案比较（新增）
方案
使用场景 部署步骤
优势 缺点 支持上线协议
Unistar+U2000方案
U2000方案
主要应用于网络拓扑规划规范，且 后期部署规划变更较少的场景
1、通过Unistar做网络规划 2、通过U2000即插即用设置配置模 板 3、通过U2000即插即用上线新设备 并下发网络部署配置 4、通过U2000业务部署（Tunnel及 业务）
质量要求 商用 商用 商用 商用 商用 商用 商用 商用 商用 商用
策略 主推 主推 项目驱动 项目驱动 项目驱动
Hierarchy VPN
方案说明
以太业务采用Hierarchy VPN来承载，TDM、ATM业务采用MS-PW承载
方案特点
完全隔离接入环和汇聚环协议层，环内链路或节点故障仅在区域内同步并 收敛
UniSTAR里配置： 拓扑、面板、端口连接、IP地址（物理端口、逻辑接口），IGP ID，area/level，IGP Cost，设备的网络角色， 链路VLAN，LSR ID， 主备ASG
U2000 即插即用里配置： 系统基础配置（包括系统名称、时区、LLDP使能等）、 SNMP、ACL、NTP、 IGP、BGP全局配置MPLS 全局配置 以及tunnel policy，网络侧QoS
MBB IPRAN方案简介
IPRAN基础组网和IPRAN高级知识(15)
IPRAN基础组网和IPRAN高级知识(15)???；由远端节点地址和vc-id号构造全网唯一的PW标；vc-id在本地节点必须是唯一的，远端节点对应接；?VPWS的标签；PE路由器之间要定义穿过MPLS网络的LSP隧道；?在两个PE路由器之间通过扩展的LDP 协议用来传；??；指定PE相关接口为二层透传端口，并分配相应的vc；?外层标签的创建；PE和P设备间运行路由协议，并通过LDP分配标签；?标签表的? ? ?由远端节点地址和vc-id号构造全网唯一的PW标识。
vc-id：虚拟链路标志vc-id在本地节点必须是唯一的，远端节点对应接口需分配同样vc-id 号? VPWS的标签?PE路由器之间要定义穿过MPLS网络的LSP隧道（外层标签）? 在两个PE路由器之间通过扩展的LDP协议用来传递虚拟链路的信息，分配虚拟链路标记（内层标签） 2、VPWS的工作原理 ? 内层标签的创建? ?指定PE相关接口为二层透传端口，并分配相应的vc-id 通过扩展的LDP协议建立session分配虚拟链路标记? 外层标签的创建?PE和P设备间运行路由协议，并通过LDP分配标签创建LSP? 标签表的形成?? 数据转发PE设备上形成L2标签表和全局标签表，P设备上形成全局标签表? ? ?PE从二层透传端口收到报文匹配vc-id接收PE封装双层标签，内层标记为虚拟链路标记，外层标记为隧道标记发送PE按照内层标签转发到相应二层透传端口（二）VPLS1、VPLS的作用VPLS：虚拟LAN服务（Virtual Private LAN Service），是点到多点连接。
虚拟LAN服务VPLS的作用：利用以太网和MPLS的组合，来满足运营商和用户的需求，使分散在不同地理位臵上的用户网络可以相互通信。
VPWS仅提供点到点的连接，而VPLS提供点到多点的连接2、VPLS的相关概念 ? VPLS的工作方式如上图所示：? ? ? ? ? ?在PE间建立传输隧道LSP红用户和绿用户分布在两个独立的虚拟专用LAN 在隧道 LSP中建立点到点的2层 VC LSP CE可以是交换机、路由器等任意的上层协议MPLS骨干网相当于一个高度可靠和灵活的LAN交换机? VPLS的实施标准VPLS的标准尚未确定，目前的主流流派有：（1）Martini草案? 规范比较成熟，支持的厂家较多? 支持多协议? 一般仅适用于自治域内部 ? 一般要手工配臵（2）Kompella草案? 使用和MARTINI同样的封装 ? 可以自动配臵 ? 可以用于自治域间 ? 仅支持IP协议? VFI—区分VPN用户虚拟转发实例VFI（Virtual forwarding Instance）：在PE上创建一个VPLS实例，不同PE上相同vc-id的VPLS实例属于同一个VPLS域，可以相互通信。
中国移动IP承载网新员工培训PPT课件
典藏PPT
IP专网的业务定位
▪ IP专网与CMNET互相补充，共同提供对中国 移动业务的承载
–IP专网承载业务原则
‐承载具有封闭或半封闭特性的业务，业务不需要与互联 网之间有太多的通信
‐要求严格QOS保证的业务在专网上承载 ‐具有较高的安全和可靠性的业务在专网承载 ‐业务引入专网不应该对专网本身安全可靠性产生很大的
‐在网络边缘对接入流量进行限制，保证进入网络的实际流量在规划 流量范围内
‐每个节点部署DiffServ技术，保证当网络发生拥塞时，高优先级流 量的带宽得到保证
实验室测试和CMNet的实施试验验证了DiffServ 的作用，并有商业应用案例
典藏PPT
IP QoS和安全技术
▪ 安全问题－主要矛盾
– 造成安全风险的三个因素
‐只提供基于GPRS的移动VPN业务 ‐尚没有统一部署的固定VPN业务
– GPRS骨干传输（已实施） – IP长途中继传输 – 带宽批发 – IDC（已实施）
▪ 长期以来，CMNet作为中国移动唯一的IP网络，基本上 满足业务对IP网络的要求
典藏PPT
网络需求的发展
典藏PPT
传统运营商网络模式的困惑
– CMNet即使完成MPLS VPN的改造也很难达到专网实施MPLS VPN的安全性
‐ 无法把所有业务都隔离在MPLS VPN中（互联网流量大、路由多）
▪ 网络的管理规划难度大
– CMNET上网业务多，流量突发性强，流量、流向模型复杂，难以规划和预 测
▪ CMNet是一个多级多层多自治域的复杂环境，厂家设备的情况也参差不 齐，新的技术开展存在一定困难
▪ 服务质量
– 目前除试验外尚未实施QoS技术，所有业务尽力传送 – 通过实施Diffserv等技术可以基本达到和专网相似的服务质量，但是需要在
